Hyundai Kona 2018 Handleiding (in Dutch)

6-22
Wat te doen in een noodgeval

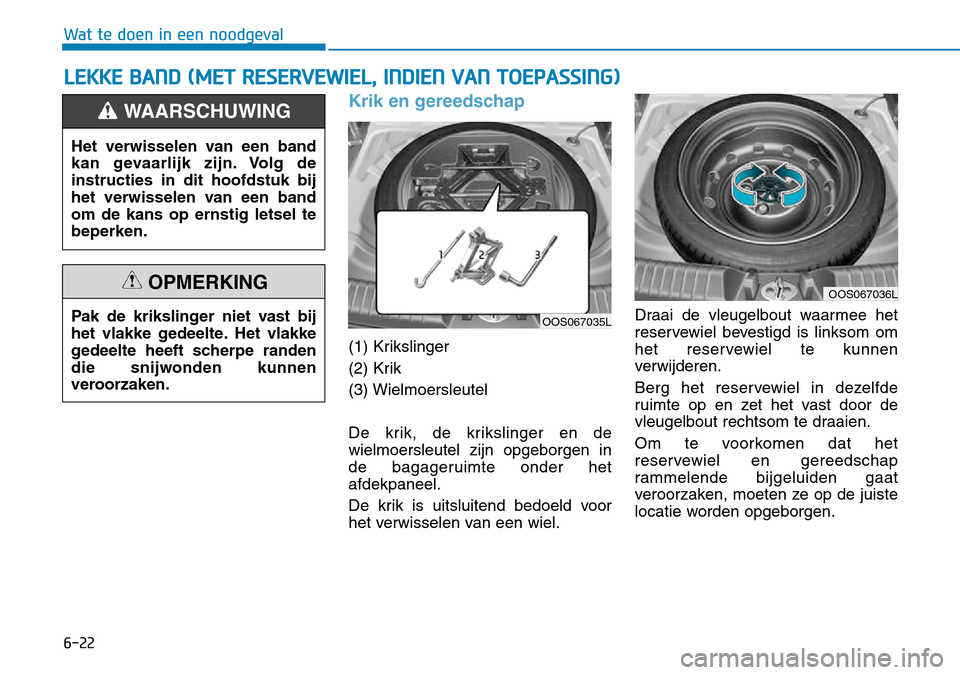

Krik en gereedschap
(1) Krikslinger
(2) Krik(3) Wielmoersleutel
De krik, de krikslinger en de wielmoersleutel zijn opgeborgen in
de bagageruimte onder hetafdekpaneel.
De krik is uitsluitend bedoeld voor
het verwisselen van een wiel.Draai de vleugelbout waarmee het
reservewiel bevestigd is linksom om
het reservewiel te kunnen
verwijderen.
Berg het reservewiel in dezelfde
ruimte op en zet het vast door de
vleugelbout rechtsom te draaien.
Om te voorkomen dat het
reservewiel en gereedschap
rammelende bijgeluiden gaat
veroorzaken, moeten ze op de juiste
locatie worden opgeborgen.
LEKKE BAND (MET RESERVEWIEL, INDIEN VAN TOEPASSING)
Het verwisselen van een band
kan gevaarlijk zijn. Volg deinstructies in dit hoofdstuk bij
het verwisselen van een bandom de kans op ernstig letsel tebeperken.
WAARSCHUWING
Pak de krikslinger niet vast bij
het vlakke gedeelte. Het vlakke
gedeelte heeft scherpe randen
die snijwonden kunnen
veroorzaken.
OPMERKINGOOS067036L
OOS067035L

6-23
Wat te doen in een noodgeval
6

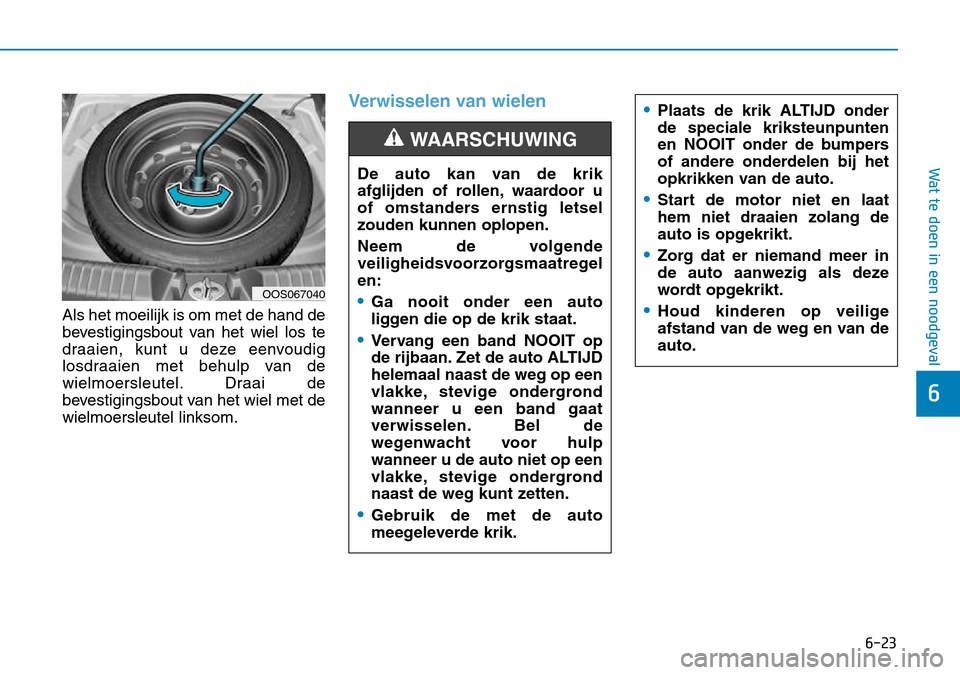

Als het moeilijk is om met de hand de
bevestigingsbout van het wiel los te
draaien, kunt u deze eenvoudig
losdraaien met behulp van de
wielmoersleutel. Draai de
bevestigingsbout van het wiel met dewielmoersleutel linksom.
Verwisselen van wielen
De auto kan van de krik
afglijden of rollen, waardoor u
of omstanders ernstig letselzouden kunnen oplopen.
Neem de volgende
veiligheidsvoorzorgsmaatregelen:
•Ga nooit onder een auto
liggen die op de krik staat.
•Vervang een band NOOIT op
de rijbaan. Zet de auto ALTIJDhelemaal naast de weg op een
vlakke, stevige ondergrondwanneer u een band gaat
verwisselen. Bel de
wegenwacht voor hulpwanneer u de auto niet op een
vlakke, stevige ondergrond
naast de weg kunt zetten.
•Gebruik de met de auto
meegeleverde krik.
WAARSCHUWING
•Plaats de krik ALTIJD onder de speciale kriksteunpunten
en NOOIT onder de bumpers
of andere onderdelen bij het
opkrikken van de auto.
•Start de motor niet en laat hem niet draaien zolang de
auto is opgekrikt.
•Zorg dat er niemand meer in
de auto aanwezig als deze
wordt opgekrikt.
•Houd kinderen op veilige
afstand van de weg en van deauto.
OOS067040

6-24
Wat te doen in een noodgeval

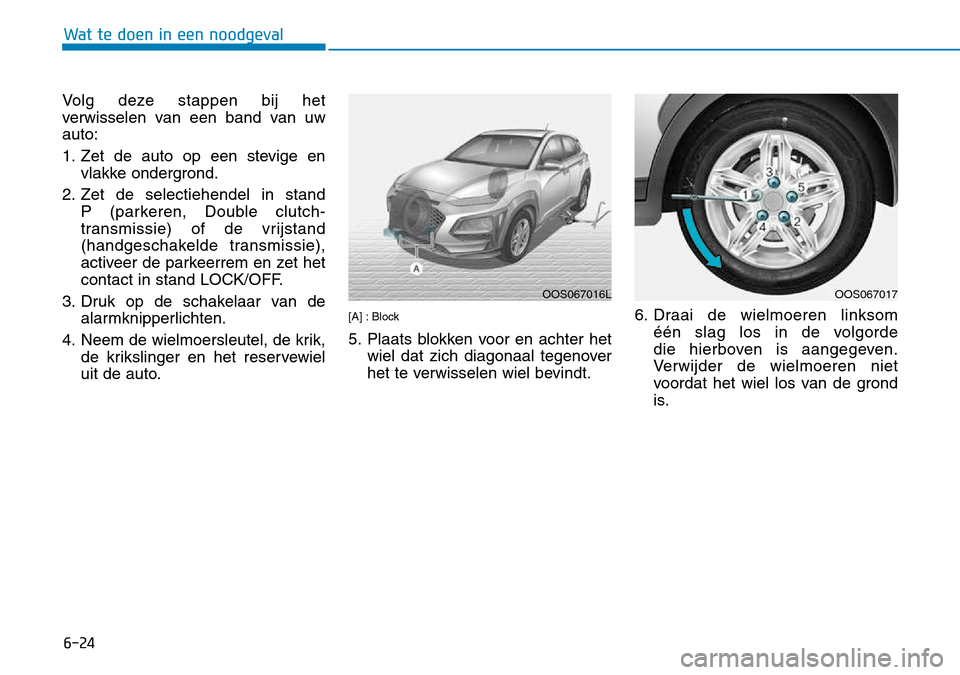

Volg deze stappen bij het
verwisselen van een band van uwauto:
1. Zet de auto op een stevige envlakke ondergrond.
2. Zet de selectiehendel in stand P (parkeren, Double clutch-
transmissie) of de vrijstand
(handgeschakelde transmissie),
activeer de parkeerrem en zet het
contact in stand LOCK/OFF.
3. Druk op de schakelaar van de alarmknipperlichten.
4. Neem de wielmoersleutel, de krik, de krikslinger en het reservewiel
uit de auto. [A] : Block
5. Plaats blokken voor en achter het
wiel dat zich diagonaal tegenover
het te verwisselen wiel bevindt. 6. Draai de wielmoeren linksom
één slag los in de volgorde
die hierboven is aangegeven.
Verwijder de wielmoeren niet
voordat het wiel los van de grond
is.
OOS067016LOOS067017

6-25
Wat te doen in een noodgeval
6

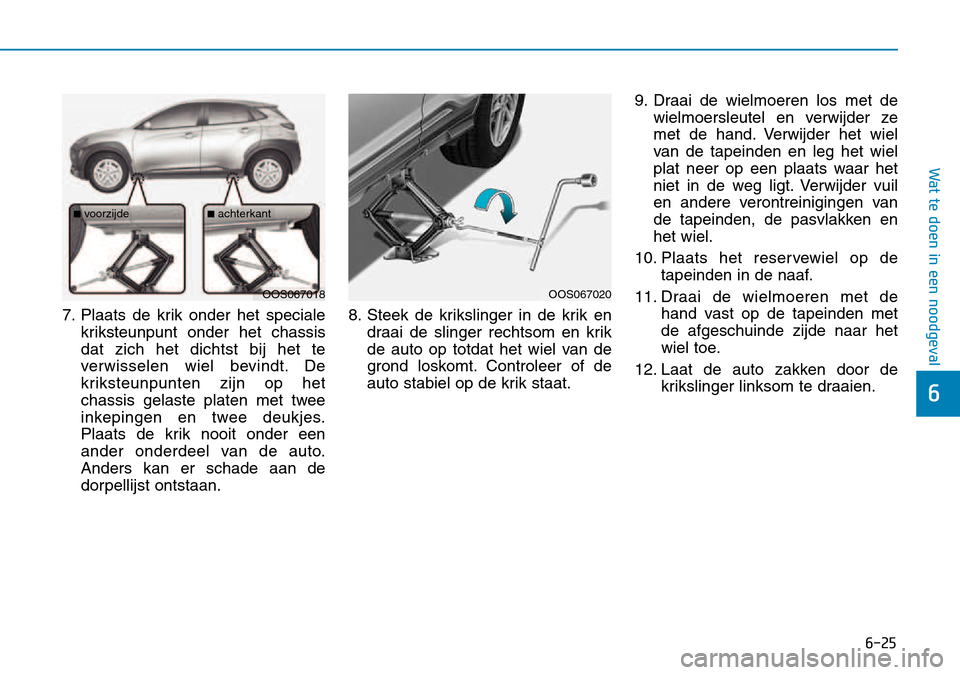

7. Plaats de krik onder het specialekriksteunpunt onder het chassis dat zich het dichtst bij het te
verwisselen wiel bevindt. De
kriksteunpunten zijn op het
chassis gelaste platen met twee
inkepingen en twee deukjes.
Plaats de krik nooit onder een
ander onderdeel van de auto.Anders kan er schade aan de
dorpellijst ontstaan. 8. Steek de krikslinger in de krik en
draai de slinger rechtsom en krik
de auto op totdat het wiel van de
grond loskomt. Controleer of de
auto stabiel op de krik staat. 9. Draai de wielmoeren los met de
wielmoersleutel en verwijder ze
met de hand. Verwijder het wiel
van de tapeinden en leg het wiel
plat neer op een plaats waar het
niet in de weg ligt. Verwijder vuil
en andere verontreinigingen van
de tapeinden, de pasvlakken enhet wiel.
10. Plaats het reservewiel op de tapeinden in de naaf.
11. Draai de wielmoeren met de hand vast op de tapeinden metde afgeschuinde zijde naar het
wiel toe.
12. Laat de auto zakken door de krikslinger linksom te draaien.
OOS067020OOS067018
■voorzijde■achterkant

6-26
Wat te doen in een noodgeval

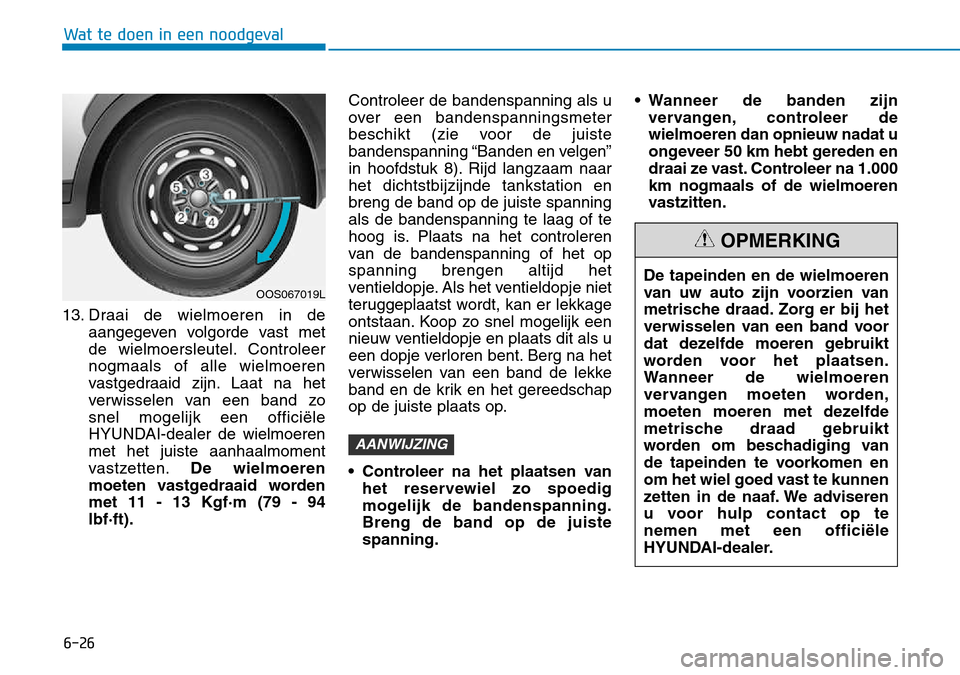

13. Draai de wielmoeren in deaangegeven volgorde vast met
de wielmoersleutel. Controleernogmaals of alle wielmoeren
vastgedraaid zijn. Laat na het
verwisselen van een band zosnel mogelijk een officiële
HYUNDAI-dealer de wielmoerenmet het juiste aanhaalmoment
vastzetten. De wielmoeren
moeten vastgedraaid wordenmet 11 - 13 Kgf·m (79 - 94lbf·ft). Controleer de bandenspanning als u
over een bandenspanningsmeter
beschikt (zie voor de juiste
bandenspanning “Banden en velgen”
in hoofdstuk 8). Rijd langzaam naarhet dichtstbijzijnde tankstation enbreng de band op de juiste spanningals de bandenspanning te laag of te
hoog is. Plaats na het controleren
van de bandenspanning of het opspanning brengen altijd het
ventieldopje. Als het ventieldopje niet
teruggeplaatst wordt, kan er lekkage
ontstaan. Koop zo snel mogelijk een
nieuw ventieldopje en plaats dit als u
een dopje verloren bent. Berg na het
verwisselen van een band de lekke
band en de krik en het gereedschap
op de juiste plaats op.
• Controleer na het plaatsen van
het reservewiel zo spoedig
mogelijk de bandenspanning.Breng de band op de juistespanning. • Wanneer de banden zijn
vervangen, controleer dewielmoeren dan opnieuw nadat u
ongeveer 50 km hebt gereden en
draai ze vast. Controleer na 1.000km nogmaals of de wielmoeren
vastzitten.
AANWIJZING
OOS067019L De tapeinden en de wielmoeren
van uw auto zijn voorzien van
metrische draad. Zorg er bij het
verwisselen van een band voor
dat dezelfde moeren gebruikt
worden voor het plaatsen.
Wanneer de wielmoeren
vervangen moeten worden,
moeten moeren met dezelfde
metrische draad gebruikt
worden om beschadiging van
de tapeinden te voorkomen en
om het wiel goed vast te kunnen
zetten in de naaf. We adviseren
u voor hulp contact op tenemen met een officiële
HYUNDAI-dealer.
OPMERKING

6-27
Wat te doen in een noodgeval
6
Bel de wegenwacht en probeer niet
zelf de band te verwisselen als de
krik, de wielmoeren, de tapeinden of
andere uitrusting beschadigd of inslechte conditie zijn.
Gebruik van compact reservewiel(indien van toepassing)
Een compact reservewiel is alleen
bedoeld voor gebruik in
noodgevallen. Rijd voorzichtig met
een compact reservewiel en volg
altijd de veiligheidsvoorzorgs-maatregelen.
Bij het rijden met een op de auto
gemonteerd compact reservewiel:
• Controleer de bandenspanningnadat het compacte reservewiel
gemonteerd is. De juiste
bandenspanning van het
compacte reservewiel is 420 kPa(60 psi).
• Maak geen gebruik van een wasstraat als het reservewiel
gemonteerd is. • Gebruik dit reservewiel niet onder
een andere auto omdat het
speciaal ontworpen is voor uw
auto.
• De levensduur van de reserveband is korter dan die van een
conventionele band. Controleer uw
reserveband regelmatig en
vervang een versleten
reserveband door een band met
dezelfde maat, gemonteerd op
dezelfde velg.
• Gebruik niet meer dan één compact reservewiel tegelijk.
• Trek geen aanhanger als het compacte reservewiel isgemonteerd.
Als de originele band en velg
gerepareerd zijn en weer onder de
auto gemonteerd zijn, moeten dewielmoeren met het juiste
aanhaalmoment worden
vastgedraaid. Het juiste
aanhaalmoment voor dewielmoeren is 11 - 13 Kgf·m (79 -94 lbf·ft).
AANWIJZINGVoorkom het defect raken van
het compacte reservewiel en
verlies van controle over de
auto, waardoor mogelijk een
ongeval kan ontstaan:
•Gebruik het compacte
reservewiel alleen in een
noodgeval.
•Rijd NOOIT harder dan 80 km/h.
WAARSCHUWING
•Overschrijd het laadvermogen
van de auto niet en
overschrijd ook het
draagvermogen van de
reserveband dat op de zijkant
van de band is aangegevenniet.
•Rijd niet continu met het
compacte reservewiel.
Repareer of vervang deoriginele band zo spoedig
mogelijk om defect raken van
het reservewiel te voorkomen.

6-28
Wat te doen in een noodgeval
Om beschadiging aan het
compacte reservewiel en uw
auto te voorkomen:
•Rijd langzaam genoeg gezien
de wegcondities om gevaren,
zoals putdeksels en afval, tekunnen ontwijken.
•Rijd niet over objecten heen.
De diameter van het compacte
reservewiel is kleiner dan die
van een conventioneel wiel,
waardoor de grondspeling
ongeveer 25 mm kleiner
wordt.
•Monteer geen sneeuwketting
op het reservewiel. Vanwege
de kleinere afmetingen zal een sneeuwketting niet goedpassen.
•De compacte reserveband
mag niet gebruikt worden op
andere velgen en er mogen
geen standaardbanden,
winterbanden, wieldoppen of
velgringen op de velg van het
compacte reservewiel worden
gemonteerd.
OPMERKING
1. Modelnaam.
2. Maximaal toegestane belasting.
3. Activeer de parkeerrem wanneer ude krik gebruikt.
4. Zet de motor uit wanneer u de krik gebruikt.
5. Ga nooit onder een auto liggen die op een krik staat.
6. De aangegeven plaatsen onder de dorpel.
7. Bij het ondersteunen van de auto moet de voetplaat van de krik
verticaal onder het opkrikpunt
worden geplaatst. 8. Zet de versnellingspook in de
achteruitversnelling (handgescha
-
kelde transmissie) of zet de selectiehendel in stand P
(parkeren) (Double clutch-
transmissie).
9. Plaats de krik op een stevige, vlakke ondergrond.
10. Fabrikant krik.
11. Productiedatum.
12. Vertegenwoordiger van het bedrijf en het adres.
Het werkelijke label op de krik in de auto kan afwijken van de afbeelding.
Meer informatie vindt u op het label op de krik.
Kriklabel
■
Voorbeeld
OOS067043

6-29
Wat te doen in een noodgeval
6

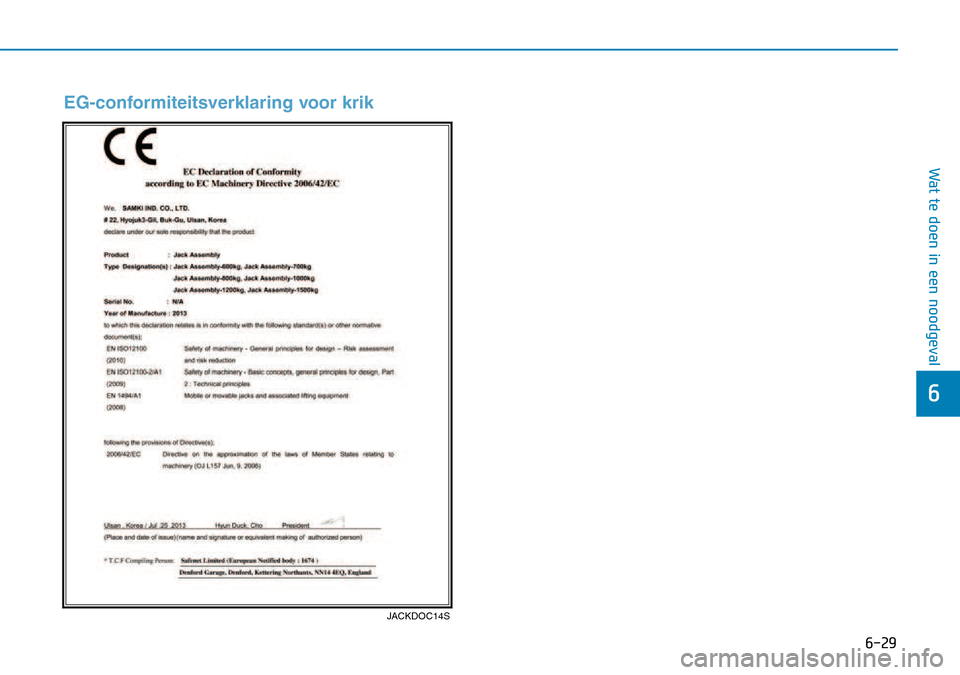

EG-conformiteitsverklaring voor krik
JACKDOC14S

6-30
Wat te doen in een noodgeval

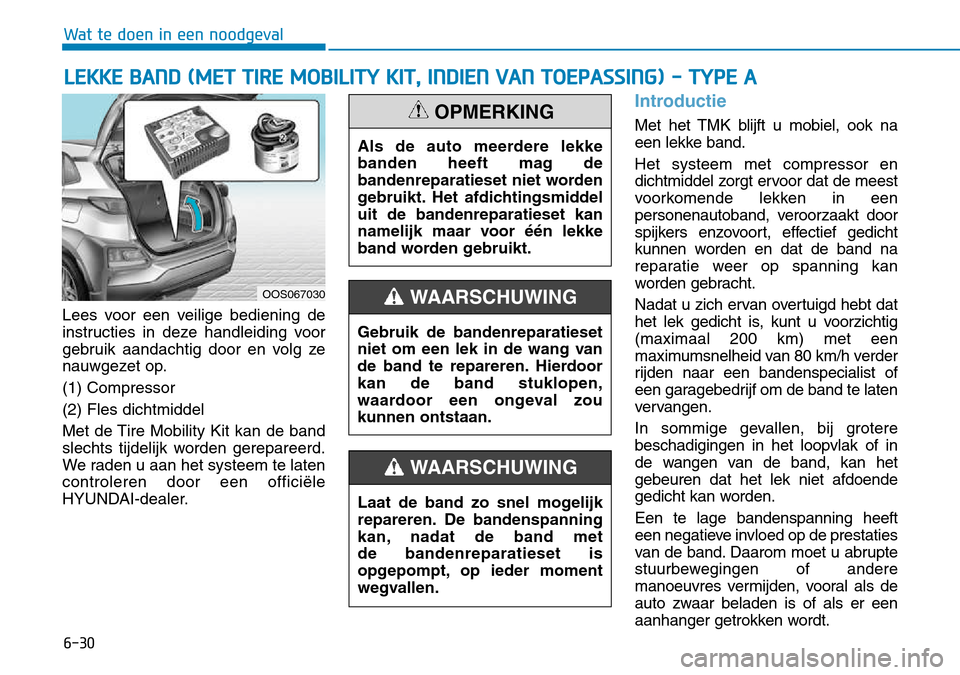

Lees voor een veilige bediening de
instructies in deze handleiding voor
gebruik aandachtig door en volg ze
nauwgezet op. (1) Compressor(2) Fles dichtmiddel
Met de Tire Mobility Kit kan de band
slechts tijdelijk worden gerepareerd.
We raden u aan het systeem te latencontroleren door een officiële
HYUNDAI-dealer.
Introductie
Met het TMK blijft u mobiel, ook na
een lekke band. Het systeem met compressor en
dichtmiddel zorgt ervoor dat de meest
voorkomende lekken in een
personenautoband, veroorzaakt door
spijkers enzovoort, effectief gedicht
kunnen worden en dat de band na
reparatie weer op spanning kan
worden gebracht.
Nadat u zich ervan overtuigd hebt dat
het lek gedicht is, kunt u voorzichtig(maximaal 200 km) met een
maximumsnelheid van 80 km/h verder
rijden naar een bandenspecialist of
een garagebedrijf om de band te laten
vervangen.
In sommige gevallen, bij grotere beschadigingen in het loopvlak of in
de wangen van de band, kan hetgebeuren dat het lek niet afdoende
gedicht kan worden. Een te lage bandenspanning heeft
een negatieve invloed op de prestaties
van de band. Daarom moet u abrupte
stuurbewegingen of andere
manoeuvres vermijden, vooral als de
auto zwaar beladen is of als er een
aanhanger getrokken wordt.
LEKKE BAND (MET TIRE MOBILITY KIT, INDIEN VAN TOEPASSING) - TYPE A
Gebruik de bandenreparatieset
niet om een lek in de wang van
de band te repareren. Hierdoorkan de band stuklopen,
waardoor een ongeval zoukunnen ontstaan.
WAARSCHUWING
Laat de band zo snel mogelijk
repareren. De bandenspanning
kan, nadat de band met de bandenreparatieset is
opgepompt, op ieder moment
wegvallen.
WAARSCHUWING
Als de auto meerdere lekke
banden heeft mag de
bandenreparatieset niet worden
gebruikt. Het afdichtingsmiddeluit de bandenreparatieset kan
namelijk maar voor één lekke
band worden gebruikt.
OPMERKING
OOS067030

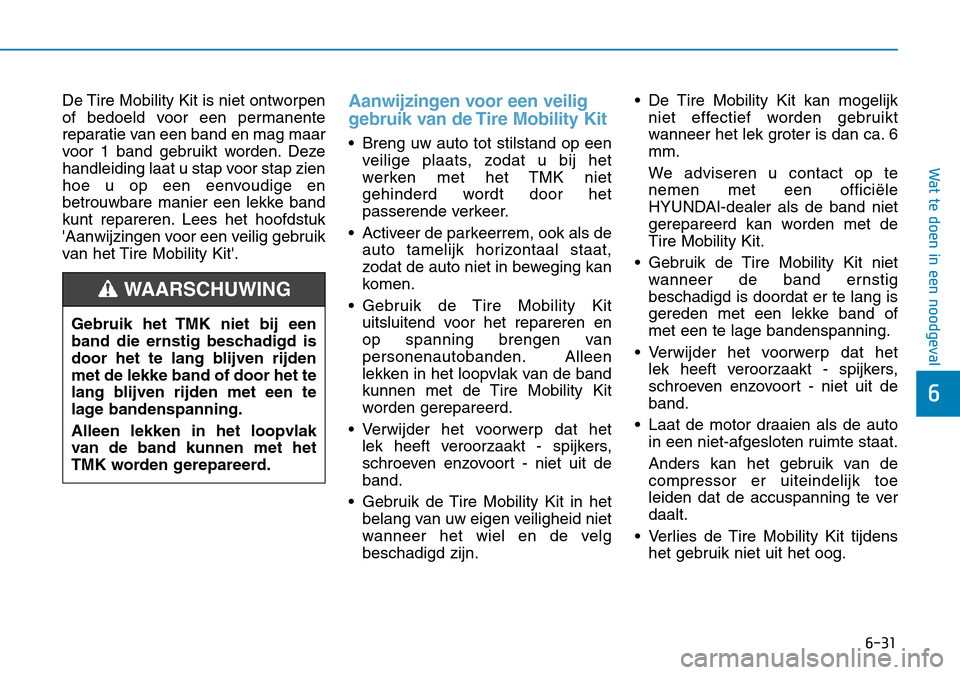

6-31
Wat te doen in een noodgeval
6
De Tire Mobility Kit is niet ontworpen
of bedoeld voor een permanente
reparatie van een band en mag maar
voor 1 band gebruikt worden. Deze
handleiding laat u stap voor stap zien
hoe u op een eenvoudige en
betrouwbare manier een lekke band
kunt repareren. Lees het hoofdstuk
'Aanwijzingen voor een veilig gebruik
van het Tire Mobility Kit'.Aanwijzingen voor een veilig
gebruik van de Tire Mobility Kit
• Breng uw auto tot stilstand op eenveilige plaats, zodat u bij het
werken met het TMK niet
gehinderd wordt door het
passerende verkeer.
• Activeer de parkeerrem, ook als de auto tamelijk horizontaal staat,
zodat de auto niet in beweging kan
komen.
• Gebruik de Tire Mobility Kit uitsluitend voor het repareren en
op spanning brengen van
personenautobanden. Alleen
lekken in het loopvlak van de band
kunnen met de Tire Mobility Kit
worden gerepareerd.
• Verwijder het voorwerp dat het lek heeft veroorzaakt - spijkers,
schroeven enzovoort - niet uit deband.
• Gebruik de Tire Mobility Kit in het belang van uw eigen veiligheid niet
wanneer het wiel en de velgbeschadigd zijn. • De Tire Mobility Kit kan mogelijk
niet effectief worden gebruikt
wanneer het lek groter is dan ca. 6mm.
We adviseren u contact op te nemen met een officiële
HYUNDAI-dealer als de band niet
gerepareerd kan worden met deTire Mobility Kit.
• Gebruik de Tire Mobility Kit niet wanneer de band ernstigbeschadigd is doordat er te lang is
gereden met een lekke band ofmet een te lage bandenspanning.
• Verwijder het voorwerp dat het lek heeft veroorzaakt - spijkers,
schroeven enzovoort - niet uit deband.
• Laat de motor draaien als de auto in een niet-afgesloten ruimte staat.
Anders kan het gebruik van de compressor er uiteindelijk toe
leiden dat de accuspanning te verdaalt.
• Verlies de Tire Mobility Kit tijdens het gebruik niet uit het oog.
Gebruik het TMK niet bij een
band die ernstig beschadigd is
door het te lang blijven rijdenmet de lekke band of door het te
lang blijven rijden met een te
lage bandenspanning. Alleen lekken in het loopvlak
van de band kunnen met het
TMK worden gerepareerd.
WAARSCHUWING
