Hyundai Kona 2018 Manual del propietario (in Spanish)

7-67
7
Mantenimiento

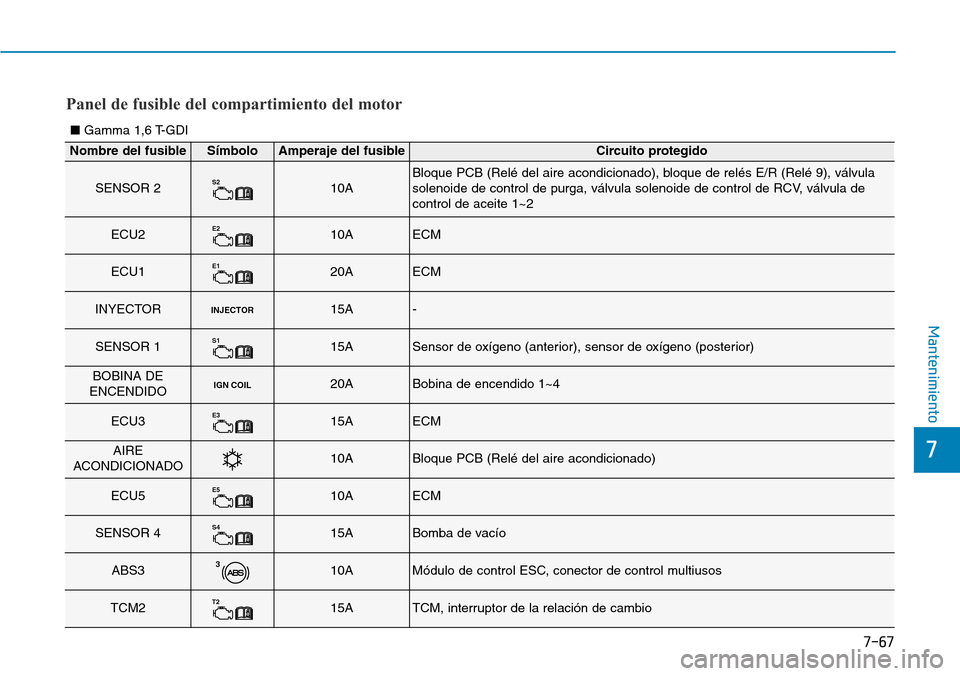

Panel de fusible del compartimiento del motor
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
SENSOR 2S210ABloque PCB (Relé del aire acondicionado), bloque de relés E/R (Relé 9), válvula
solenoide de control de purga, válvula solenoide de control de RCV, válvula decontrol de aceite 1~2
ECU2E210AECM
ECU1E120AECM
INYECTORINJECTOR15A-
SENSOR 1S115ASensor de oxígeno (anterior), sensor de oxígeno (posterior)
BOBINA DE
ENCENDIDOIGN COIL20ABobina de encendido 1~4
ECU3E315AECM
AIRE
ACONDICIONADO10ABloque PCB (Relé del aire acondicionado)
ECU5E510AECM
SENSOR 4S415ABomba de vacío
ABS3310AMódulo de control ESC, conector de control multiusos
TCM2T215ATCM, interruptor de la relación de cambio
■ Gamma 1,6 T-GDI

7-68
Mantenimiento

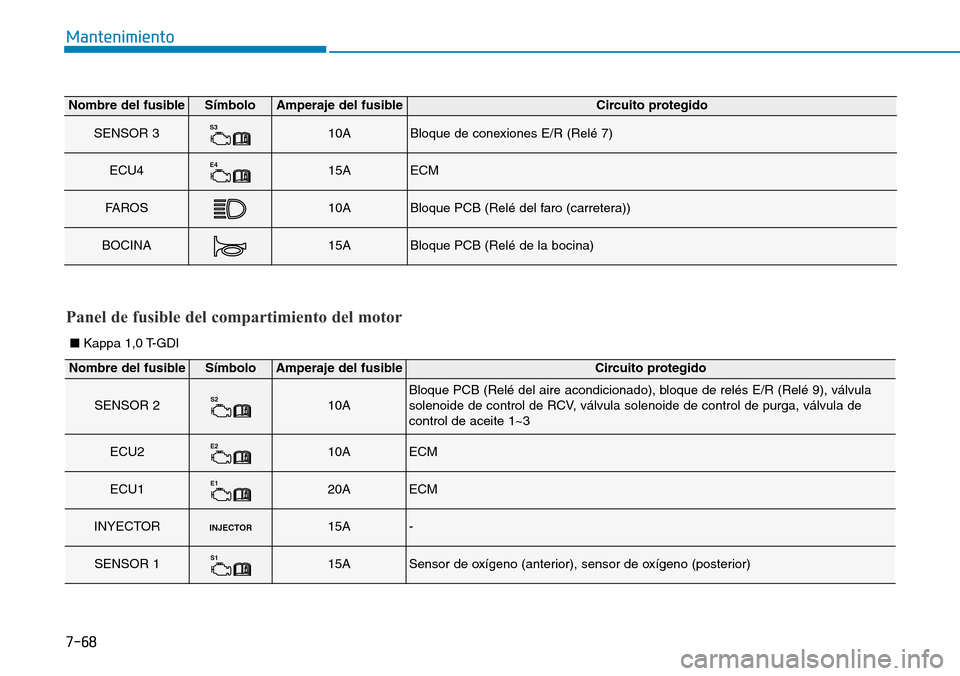

Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
SENSOR 3S310ABloque de conexiones E/R (Relé 7)
ECU4E415AECM
FA R O S10ABloque PCB (Relé del faro (carretera))
BOCINA15ABloque PCB (Relé de la bocina)
Panel de fusible del compartimiento del motor
■ Kappa 1,0 T-GDI
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
SENSOR 2S210ABloque PCB (Relé del aire acondicionado), bloque de relés E/R (Relé 9), válvula
solenoide de control de RCV, válvula solenoide de control de purga, válvula decontrol de aceite 1~3
ECU2E210AECM
ECU1E120AECM
INYECTORINJECTOR15A-
SENSOR 1S115ASensor de oxígeno (anterior), sensor de oxígeno (posterior)

7-69
7
Mantenimiento

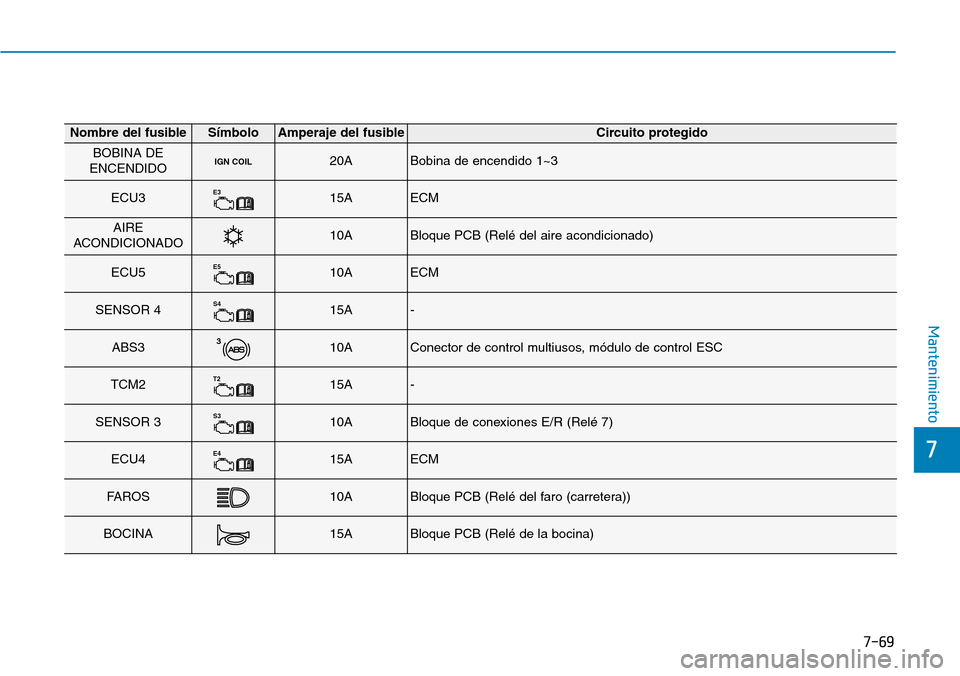

Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
BOBINA DE
ENCENDIDOIGN COIL20ABobina de encendido 1~3
ECU3E315AECM
AIRE
ACONDICIONADO10ABloque PCB (Relé del aire acondicionado)
ECU5E510AECM
SENSOR 4S415A-
ABS3310AConector de control multiusos, módulo de control ESC
TCM2T215A-
SENSOR 3S310ABloque de conexiones E/R (Relé 7)
ECU4E415AECM
FA R O S10ABloque PCB (Relé del faro (carretera))
BOCINA15ABloque PCB (Relé de la bocina)

7-70
Mantenimiento

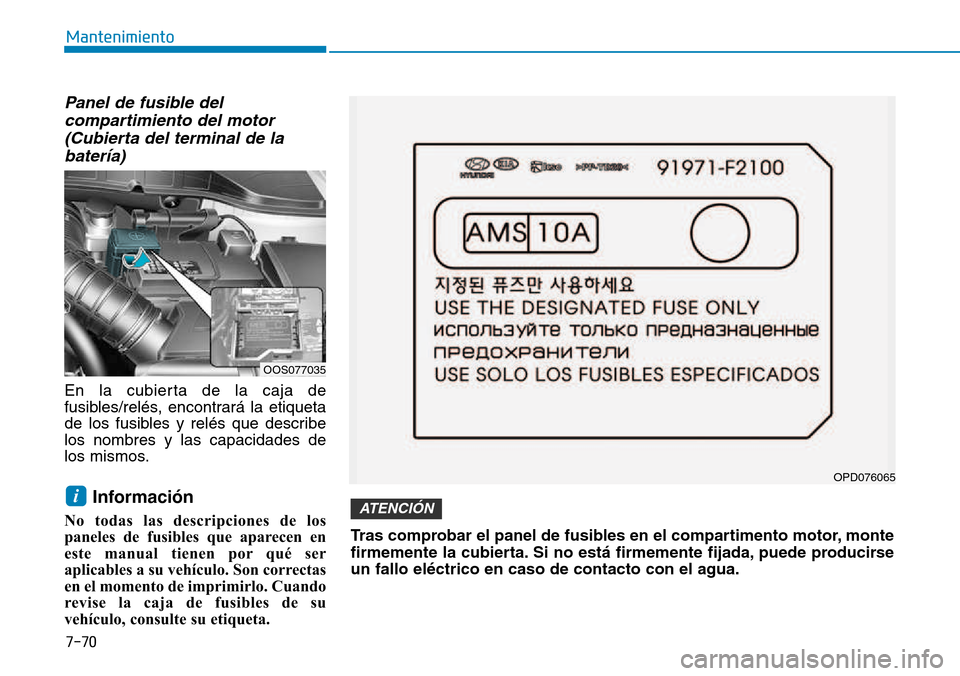

Panel de fusible delcompartimiento del motor(Cubierta del terminal de labatería)
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describelos nombres y las capacidades de
los mismos.
Informaci

7-71
7
Mantenimiento

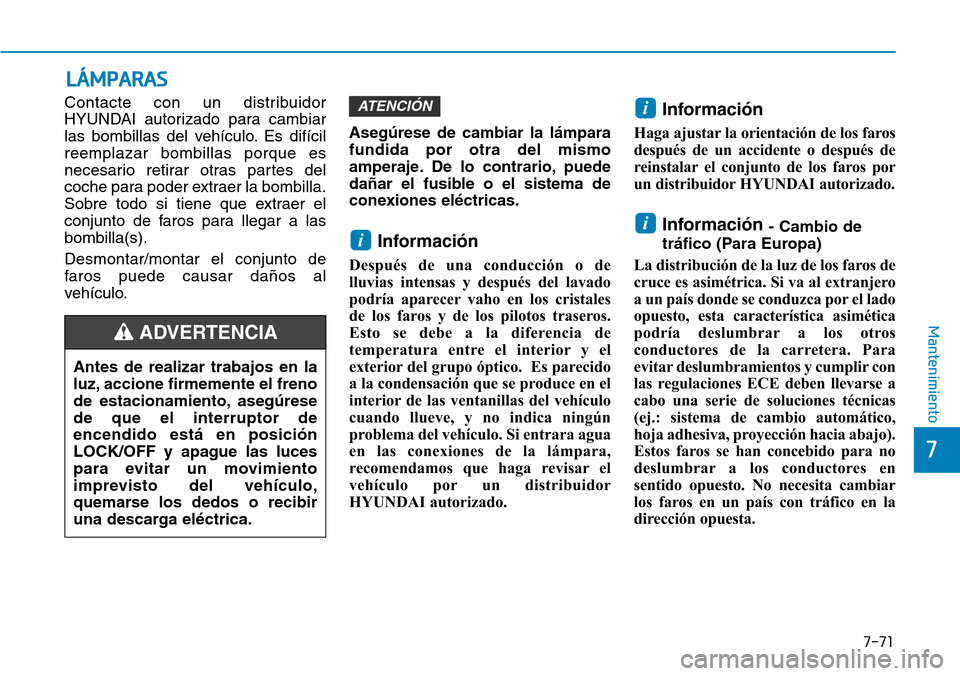

Contacte con un distribuidor
HYUNDAI autorizado para cambiar
las bombillas del vehículo. Es difícilreemplazar bombillas porque es
necesario retirar otras partes del
coche para poder extraer la bombilla.
Sobre todo si tiene que extraer el
conjunto de faros para llegar a lasbombilla(s). Desmontar/montar el conjunto de
faros puede causar da

7-72
Mantenimiento

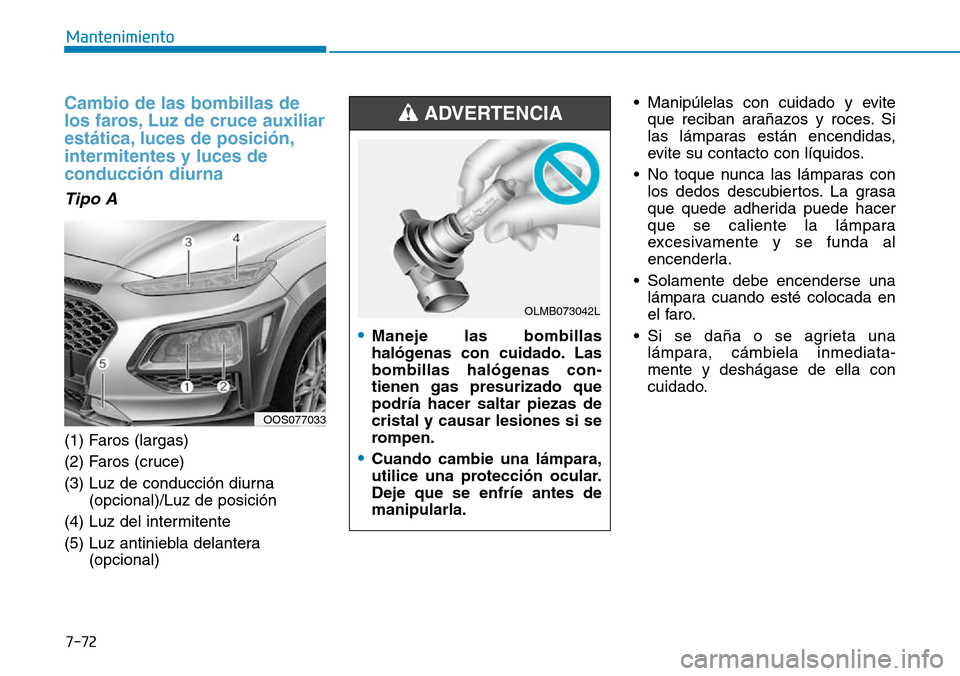

Cambio de las bombillas de
los faros, Luz de cruce auxiliar
est

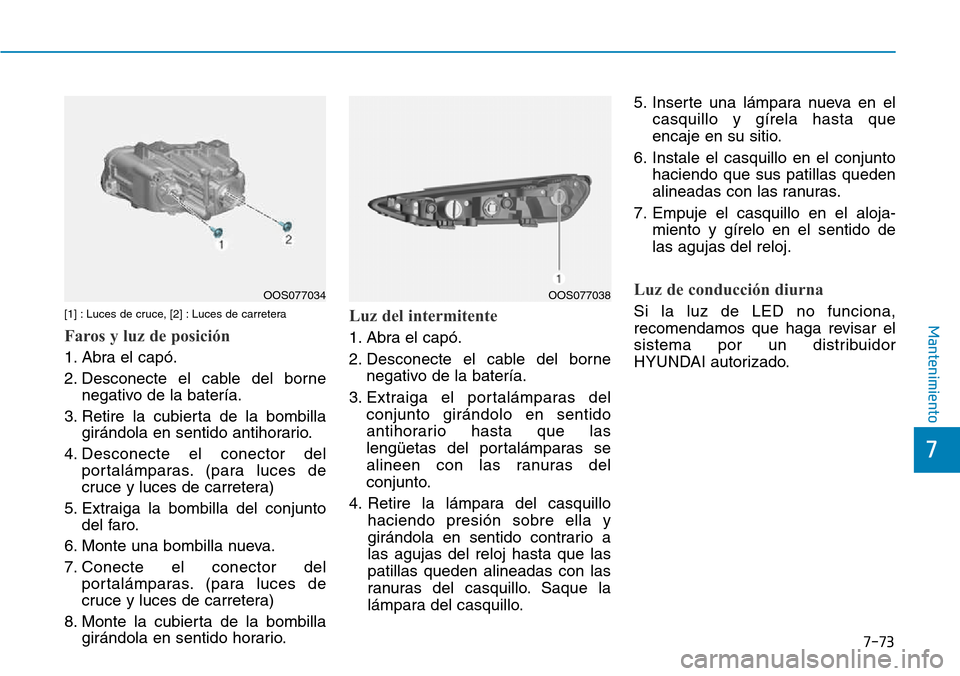

7-73
7
Mantenimiento[1] : Luces de cruce, [2] : Luces de carretera
Faros y luz de posición
1. Abra el capó.
2. Desconecte el cable del bornenegativo de la batería.
3. Retire la cubierta de la bombilla girándola en sentido antihorario.
4. Desconecte el conector del portalámparas. (para luces de
cruce y luces de carretera)
5. Extraiga la bombilla del conjunto del faro.
6. Monte una bombilla nueva.
7. Conecte el conector del portalámparas. (para luces de
cruce y luces de carretera)
8. Monte la cubierta de la bombilla girándola en sentido horario.
Luz del intermitente
1. Abra el capó.
2. Desconecte el cable del borne
negativo de la batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
leng

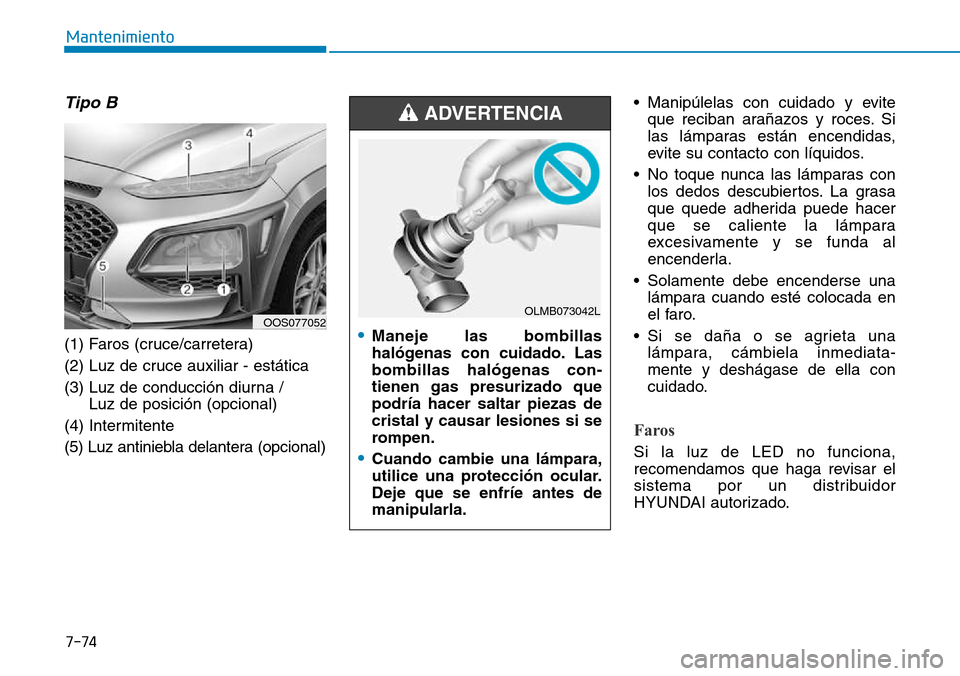

7-74
Mantenimiento
Tipo B
(1) Faros (cruce/carretera)
(2) Luz de cruce auxiliar - estática
(3) Luz de conducción diurna / Luz de posición (opcional)
(4) Intermitente
(5) Luz antiniebla delantera (opcional) • Manipúlelas con cuidado y evite
que reciban ara

7-75
7

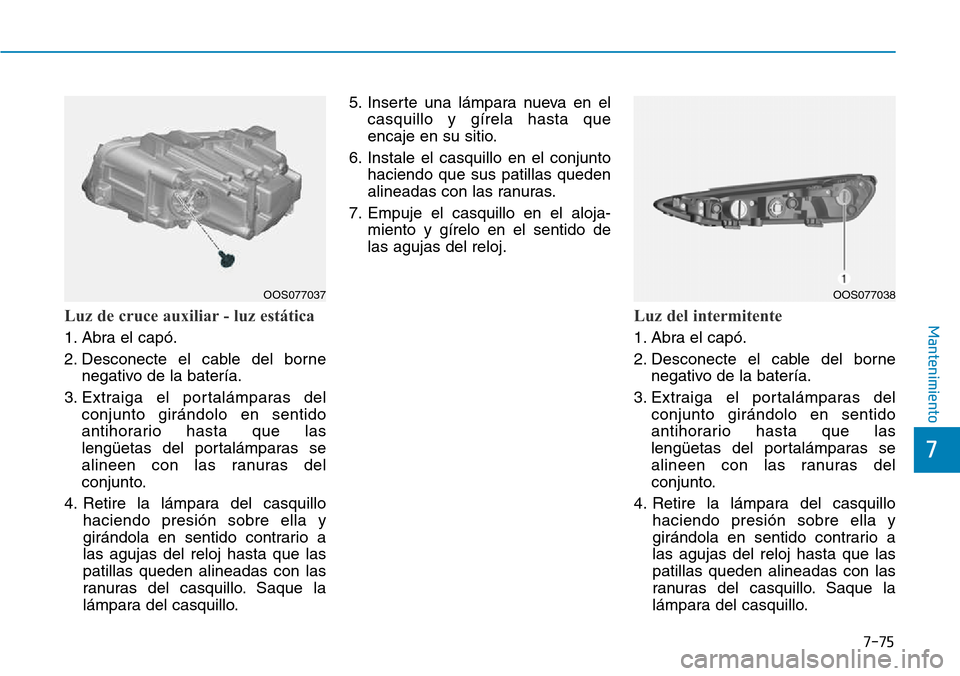

MantenimientoLuz de cruce auxiliar - luz estática
1. Abra el capó.
2. Desconecte el cable del bornenegativo de la batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
leng

7-76
Mantenimiento

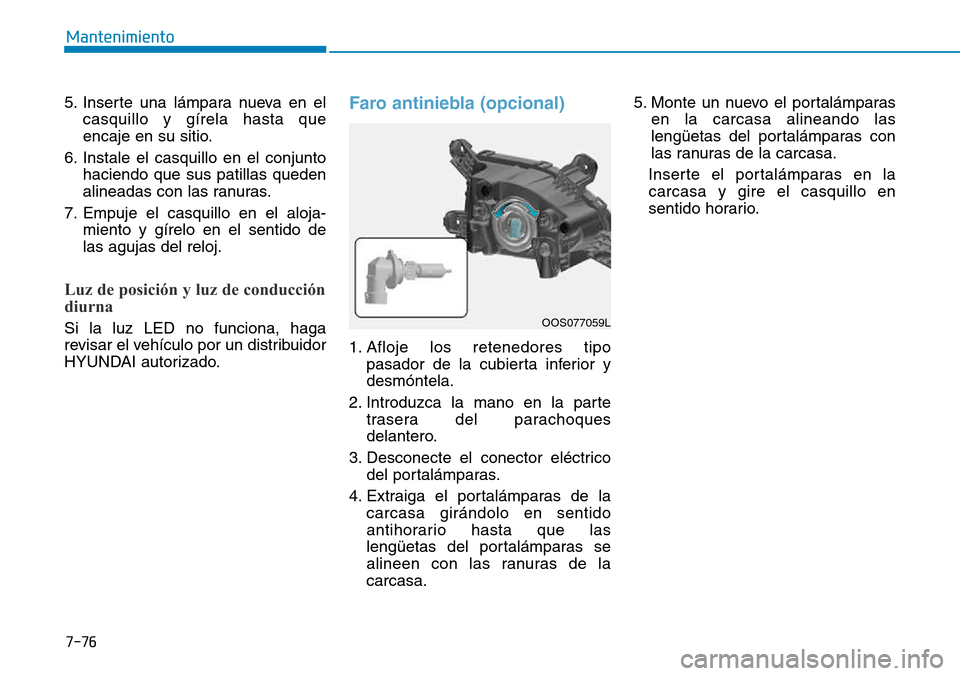

5. Inserte una lámpara nueva en elcasquillo y gírela hasta que
encaje en su sitio.
6. Instale el casquillo en el conjunto haciendo que sus patillas queden
alineadas con las ranuras.
7. Empuje el casquillo en el aloja- miento y gírelo en el sentido delas agujas del reloj.
Luz de posición y luz de conducción
diurna
Si la luz LED no funciona, haga
revisar el vehículo por un distribuidor
HYUNDAI autorizado.
Faro antiniebla (opcional)
1. Afloje los retenedores tipopasador de la cubierta inferior y desmóntela.
2. Introduzca la mano en la parte trasera del parachoques
delantero.
3. Desconecte el conector eléctrico del portalámparas.
4. Extraiga el portalámparas de la carcasa girándolo en sentido
antihorario hasta que las
leng
