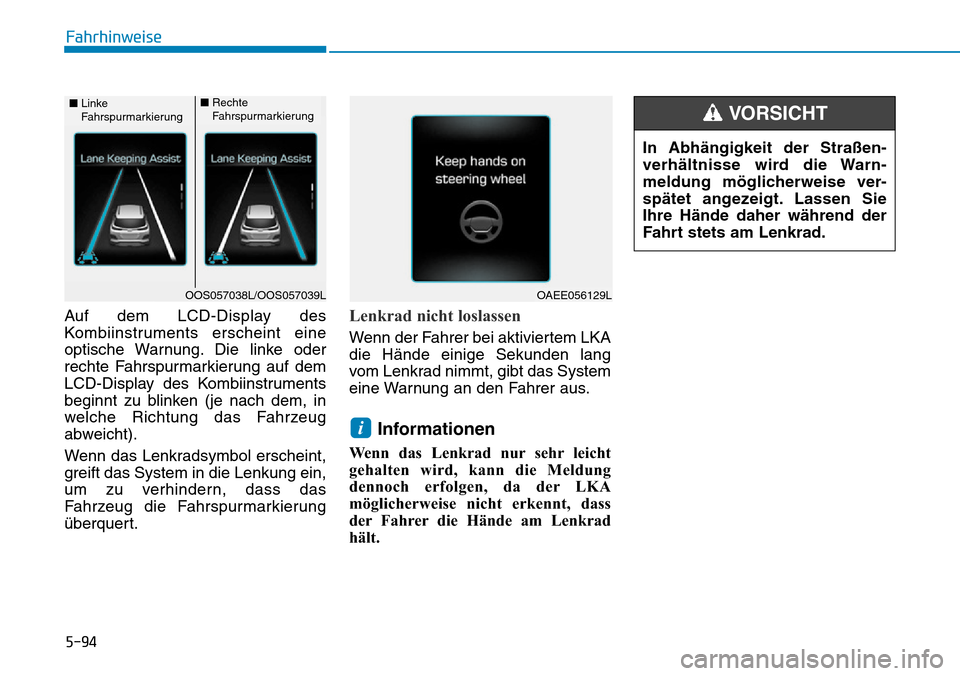

5-94
Fahrhinweise
Auf dem LCD-Display des
Kombiinstruments erscheint eine
optische Warnung. Die linke oder
rechte Fahrspurmarkierung auf dem
LCD-Display des Kombiinstruments
beginnt zu blinken (je nach dem, in
welche Richtung das Fahrzeug
abweicht).
Wenn das Lenkradsymbol erscheint,
greift das System in die Lenkung ein,
um zu verhindern, dass das
Fahrzeug die Fahrspurmarkierung
überquert.
Lenkrad nicht loslassen
Wenn der Fahrer bei aktiviertem LKA
die Hände einige Sekunden lang
vom Lenkrad nimmt, gibt das System
eine Warnung an den Fahrer aus.
Informationen
Wenn das Lenkrad nur sehr leicht
gehalten wird, kann die Meldung
dennoch erfolgen, da der LKA
möglicherweise nicht erkennt, dass
der Fahrer die Hände am Lenkrad
hält.
i
OAEE056129L
In Abhängigkeit der Straßen-
verhältnisse wird die Warn-
meldung möglicherweise ver-
spätet angezeigt. Lassen Sie
Ihre Hände daher während der
Fahrt stets am Lenkrad.
VORSICHTâ– Linke
Fahrspurmarkierungâ– Rechte
Fahrspurmarkierung
OOS057038L/OOS057039L

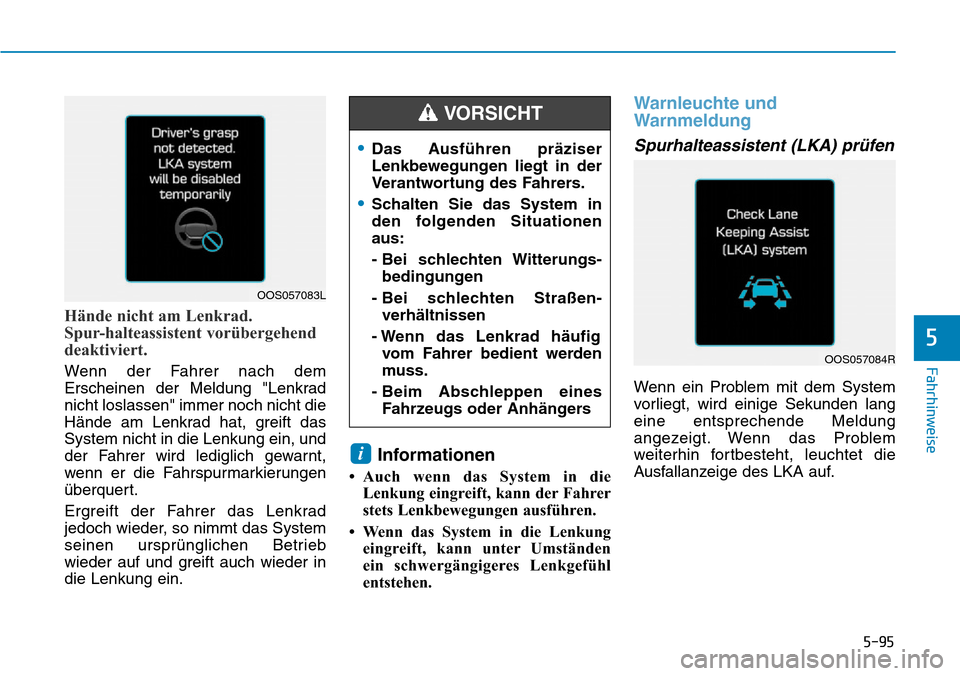

5-95
Fahrhinweise
5
Hände nicht am Lenkrad.
Spur-halteassistent vorübergehend
deaktiviert.
Wenn der Fahrer nach dem
Erscheinen der Meldung "Lenkrad
nicht loslassen" immer noch nicht die
Hände am Lenkrad hat, greift das
System nicht in die Lenkung ein, und
der Fahrer wird lediglich gewarnt,
wenn er die Fahrspurmarkierungen
überquert.
Ergreift der Fahrer das Lenkrad
jedoch wieder, so nimmt das System
seinen ursprünglichen Betrieb
wieder auf und greift auch wieder in
die Lenkung ein.
Informationen
• Auch wenn das System in die
Lenkung eingreift, kann der Fahrer
stets Lenkbewegungen ausführen.
• Wenn das System in die Lenkung
eingreift, kann unter Umständen
ein schwergängigeres Lenkgefühl
entstehen.
Warnleuchte und
Warnmeldung
Spurhalteassistent (LKA) prüfen
Wenn ein Problem mit dem System
vorliegt, wird einige Sekunden lang
eine entsprechende Meldung
angezeigt. Wenn das Problem
weiterhin fortbesteht, leuchtet die
Ausfallanzeige des LKA auf.
i
OOS057083L
•Das Ausführen präziser
Lenkbewegungen liegt in der
Verantwortung des Fahrers.
•Schalten Sie das System in
den folgenden Situationen
aus:
- Bei schlechten Witterungs-
bedingungen
- Bei schlechten Straßen-
verhältnissen
- Wenn das Lenkrad häufig
vom Fahrer bedient werden
muss.
- Beim Abschleppen eines
Fahrzeugs oder Anhängers
VORSICHT
OOS057084R

5-96
Fahrhinweise

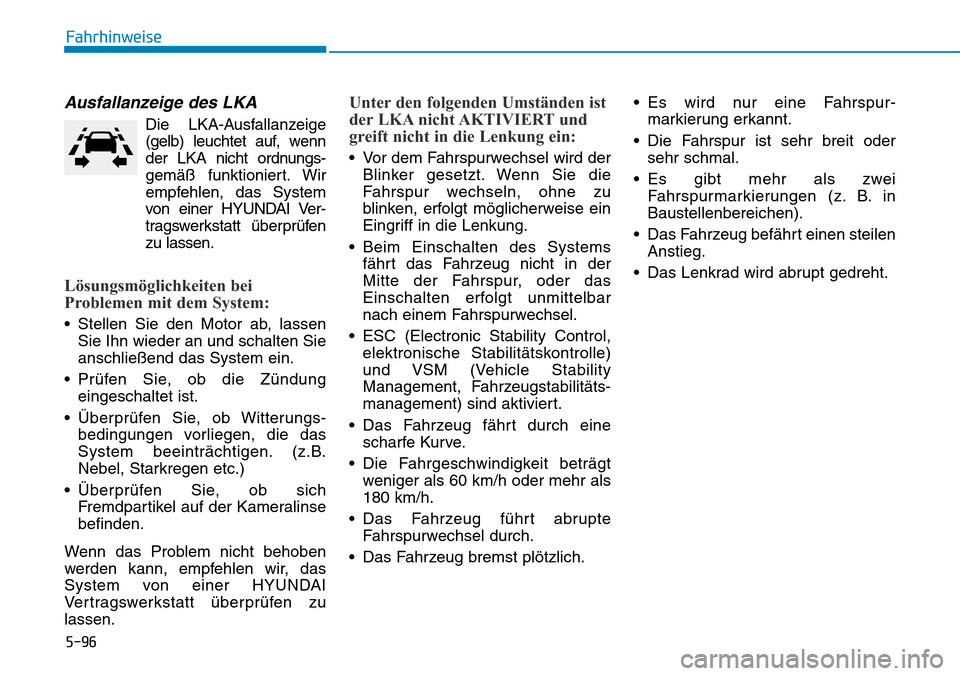

Ausfallanzeige des LKA
Die LKA-Ausfallanzeige
(gelb) leuchtet auf, wenn
der LKA nicht ordnungs-
gemäß funktioniert. Wir
empfehlen, das System
von einer HYUNDAI Ver-
tragswerkstatt überprüfen
zu lassen.
Lösungsmöglichkeiten bei
Problemen mit dem System:
• Stellen Sie den Motor ab, lassen
Sie Ihn wieder an und schalten Sie
anschließend das System ein.
• Prüfen Sie, ob die Zündung
eingeschaltet ist.
• Überprüfen Sie, ob Witterungs-
bedingungen vorliegen, die das
System beeinträchtigen. (z.B.
Nebel, Starkregen etc.)
• Überprüfen Sie, ob sich
Fremdpartikel auf der Kameralinse
befinden.
Wenn das Problem nicht behoben
werden kann, empfehlen wir, das
System von einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Unter den folgenden Umständen ist
der LKA nicht AKTIVIERT und
greift nicht in die Lenkung ein:
• Vor dem Fahrspurwechsel wird der
Blinker gesetzt. Wenn Sie die
Fahrspur wechseln, ohne zu
blinken, erfolgt möglicherweise ein
Eingriff in die Lenkung.
• Beim Einschalten des Systems
fährt das Fahrzeug nicht in der
Mitte der Fahrspur, oder das
Einschalten erfolgt unmittelbar
nach einem Fahrspurwechsel.
• ESC (Electronic Stability Control,
elektronische Stabilitätskontrolle)
und VSM (Vehicle Stability
Management, Fahrzeugstabilitäts-
management) sind aktiviert.
• Das Fahrzeug fährt durch eine
scharfe Kurve.
• Die Fahrgeschwindigkeit beträgt
weniger als 60 km/h oder mehr als
180 km/h.
• Das Fahrzeug führt abrupte
Fahrspurwechsel durch.
• Das Fahrzeug bremst plötzlich.• Es wird nur eine Fahrspur-
markierung erkannt.
• Die Fahrspur ist sehr breit oder
sehr schmal.
• Es gibt mehr als zwei
Fahrspurmarkierungen (z. B. in
Baustellenbereichen).
• Das Fahrzeug befährt einen steilen
Anstieg.
• Das Lenkrad wird abrupt gedreht.

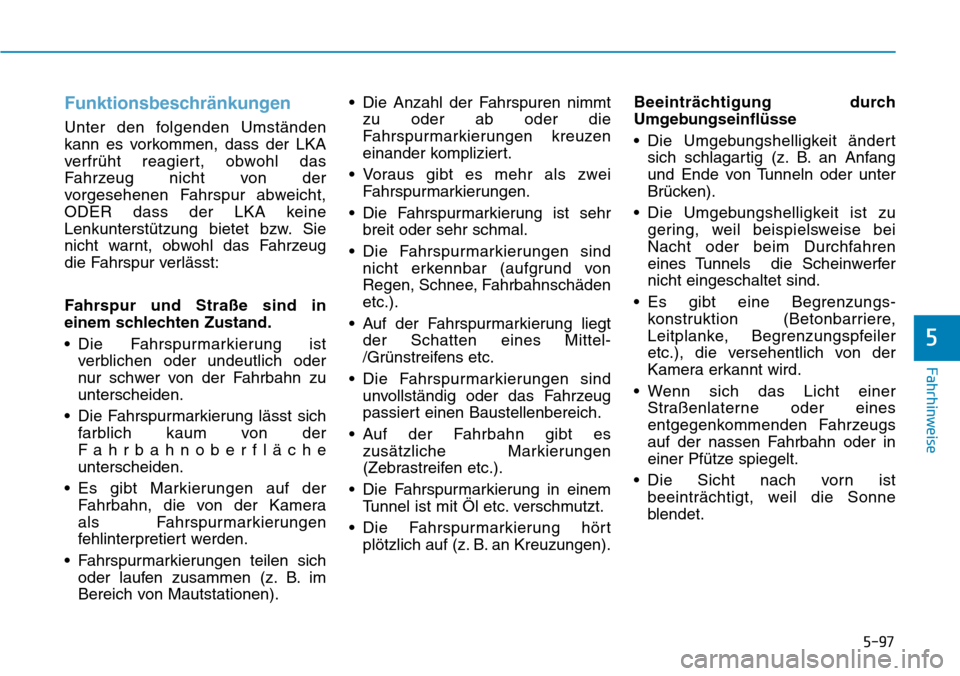

5-97
Fahrhinweise
5
Funktionsbeschränkungen
Unter den folgenden Umständen
kann es vorkommen, dass der LKA
verfrüht reagiert, obwohl das
Fahrzeug nicht von der
vorgesehenen Fahrspur abweicht,
ODER dass der LKA keine
Lenkunterstützung bietet bzw. Sie
nicht warnt, obwohl das Fahrzeug
die Fahrspur verlässt:
Fahrspur und Straße sind in
einem schlechten Zustand.
• Die Fahrspurmarkierung ist
verblichen oder undeutlich oder
nur schwer von der Fahrbahn zu
unterscheiden.
• Die Fahrspurmarkierung lässt sich
farblich kaum von der
Fahrbahnoberfläche
unterscheiden.
• Es gibt Markierungen auf der
Fahrbahn, die von der Kamera
als Fahrspurmarkierungen
fehlinterpretiert werden.
• Fahrspurmarkierungen teilen sich
oder laufen zusammen (z. B. im
Bereich von Mautstationen).• Die Anzahl der Fahrspuren nimmt
zu oder ab oder die
Fahrspurmarkierungen kreuzen
einander kompliziert.
• Voraus gibt es mehr als zwei
Fahrspurmarkierungen.
• Die Fahrspurmarkierung ist sehr
breit oder sehr schmal.
• Die Fahrspurmarkierungen sind
nicht erkennbar (aufgrund von
Regen, Schnee, Fahrbahnschäden
etc.).
• Auf der Fahrspurmarkierung liegt
der Schatten eines Mittel-
/Grünstreifens etc.
• Die Fahrspurmarkierungen sind
unvollständig oder das Fahrzeug
passiert einen Baustellenbereich.
• Auf der Fahrbahn gibt es
zusätzliche Markierungen
(Zebrastreifen etc.).
• Die Fahrspurmarkierung in einem
Tunnel ist mit Öl etc. verschmutzt.
• Die Fahrspurmarkierung hört
plötzlich auf (z. B. an Kreuzungen).Beeinträchtigung durch
Umgebungseinflüsse
• Die Umgebungshelligkeit ändert
sich schlagartig (z. B. an Anfang
und Ende von Tunneln oder unter
Brücken).
• Die Umgebungshelligkeit ist zu
gering, weil beispielsweise bei
Nacht oder beim Durchfahren
eines Tunnels die Scheinwerfer
nicht eingeschaltet sind.
• Es gibt eine Begrenzungs-
konstruktion (Betonbarriere,
Leitplanke, Begrenzungspfeiler
etc.), die versehentlich von der
Kamera erkannt wird.
• Wenn sich das Licht einer
Straßenlaterne oder eines
entgegenkommenden Fahrzeugs
auf der nassen Fahrbahn oder in
einer Pfütze spiegelt.
• Die Sicht nach vorn ist
beeinträchtigt, weil die Sonne
blendet.

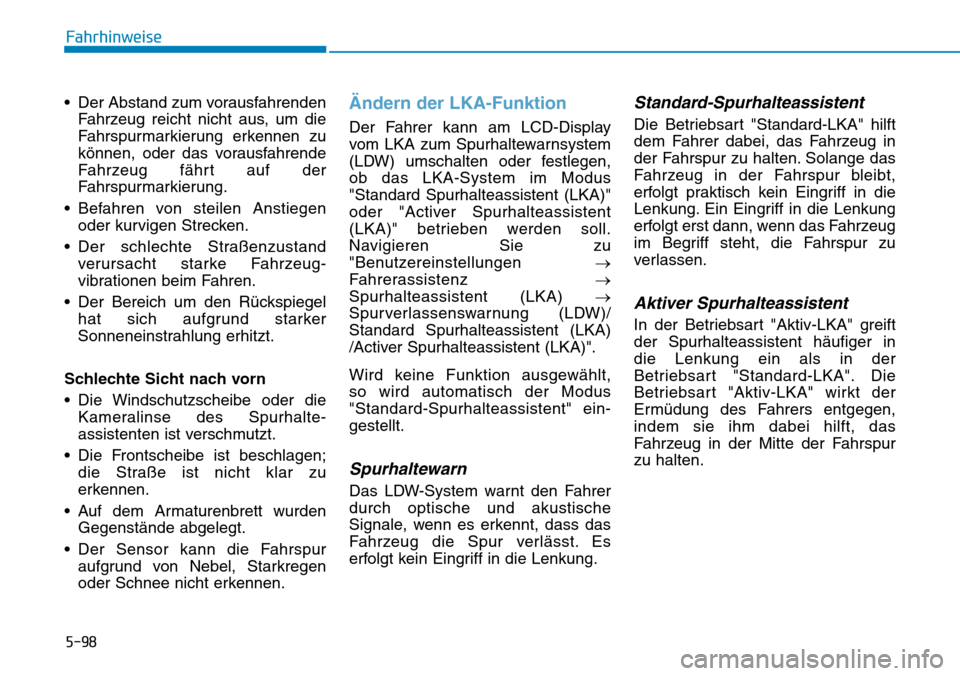

5-98
Fahrhinweise
• Der Abstand zum vorausfahrenden
Fahrzeug reicht nicht aus, um die
Fahrspurmarkierung erkennen zu
können, oder das vorausfahrende
Fahrzeug fährt auf der
Fahrspurmarkierung.
• Befahren von steilen Anstiegen
oder kurvigen Strecken.
• Der schlechte Straßenzustand
verursacht starke Fahrzeug-
vibrationen beim Fahren.
• Der Bereich um den Rückspiegel
hat sich aufgrund starker
Sonneneinstrahlung erhitzt.
Schlechte Sicht nach vorn
• Die Windschutzscheibe oder die
Kameralinse des Spurhalte-
assistenten ist verschmutzt.
• Die Frontscheibe ist beschlagen;
die Straße ist nicht klar zu
erkennen.
• Auf dem Armaturenbrett wurden
Gegenstände abgelegt.
• Der Sensor kann die Fahrspur
aufgrund von Nebel, Starkregen
oder Schnee nicht erkennen.
Ändern der LKA-Funktion
Der Fahrer kann am LCD-Display
vom LKA zum Spurhaltewarnsystem
(LDW) umschalten oder festlegen,
ob das LKA-System im Modus
"Standard Spurhalteassistent (LKA)"
oder "Activer Spurhalteassistent
(LKA)" betrieben werden soll.
Navigieren Sie zu
"Benutzereinstellungen →
Fahrerassistenz →
Spurhalteassistent (LKA) →
Spurverlassenswarnung (LDW)/
Standard Spurhalteassistent (LKA)
/Activer Spurhalteassistent (LKA)".
Wird keine Funktion ausgewählt,
so wird automatisch der Modus
"Standard-Spurhalteassistent" ein-
gestellt.
Spurhaltewarn
Das LDW-System warnt den Fahrer
durch optische und akustische
Signale, wenn es erkennt, dass das
Fahrzeug die Spur verlässt. Es
erfolgt kein Eingriff in die Lenkung.
Standard-Spurhalteassistent
Die Betriebsart "Standard-LKA" hilft
dem Fahrer dabei, das Fahrzeug in
der Fahrspur zu halten. Solange das
Fahrzeug in der Fahrspur bleibt,
erfolgt praktisch kein Eingriff in die
Lenkung. Ein Eingriff in die Lenkung
erfolgt erst dann, wenn das Fahrzeug
im Begriff steht, die Fahrspur zu
verlassen.
Aktiver Spurhalteassistent
In der Betriebsart "Aktiv-LKA" greift
der Spurhalteassistent häufiger in
die Lenkung ein als in der
Betriebsart "Standard-LKA". Die
Betriebsart "Aktiv-LKA" wirkt der
Ermüdung des Fahrers entgegen,
indem sie ihm dabei hilft, das
Fahrzeug in der Mitte der Fahrspur
zu halten.

5-99
Fahrhinweise
5

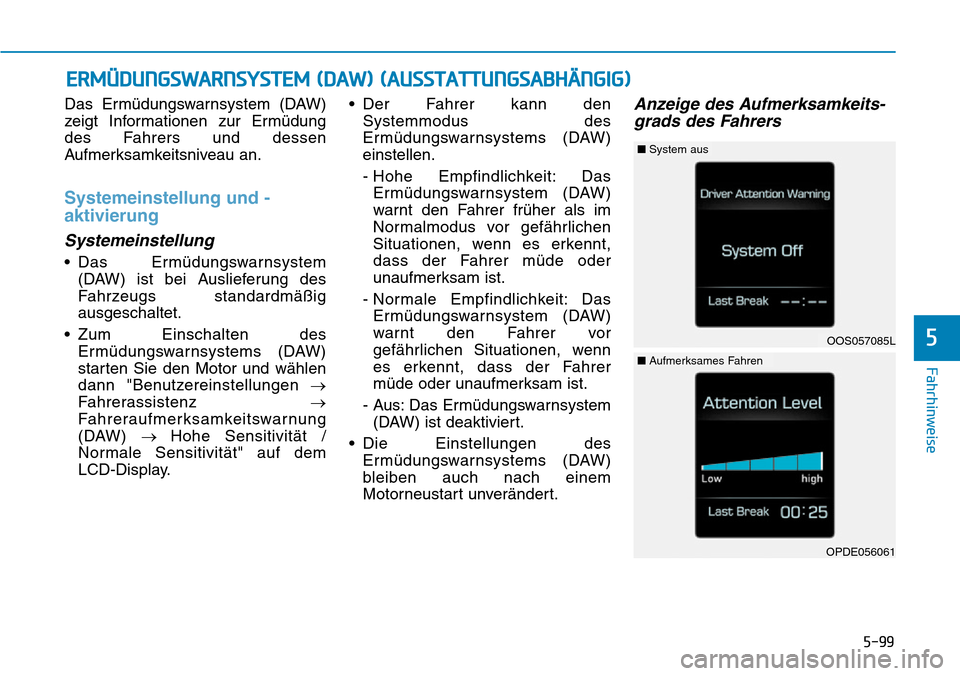

Das Ermüdungswarnsystem (DAW)
zeigt Informationen zur Ermüdung
des Fahrers und dessen
Aufmerksamkeitsniveau an.
Systemeinstellung und -
aktivierung
Systemeinstellung
• Das Ermüdungswarnsystem
(DAW) ist bei Auslieferung des
Fahrzeugs standardmäßig
ausgeschaltet.
• Zum Einschalten des
Ermüdungswarnsystems (DAW)
starten Sie den Motor und wählen
dann "Benutzereinstellungen →
Fahrerassistenz →
Fahreraufmerksamkeitswarnung
(DAW) → Hohe Sensitivität /
Normale Sensitivität" auf dem
LCD-Display.• Der Fahrer kann den
Systemmodus des
Ermüdungswarnsystems (DAW)
einstellen.
- Hohe Empfindlichkeit: Das
Ermüdungswarnsystem (DAW)
warnt den Fahrer früher als im
Normalmodus vor gefährlichen
Situationen, wenn es erkennt,
dass der Fahrer müde oder
unaufmerksam ist.
- Normale Empfindlichkeit: Das
Ermüdungswarnsystem (DAW)
warnt den Fahrer vor
gefährlichen Situationen, wenn
es erkennt, dass der Fahrer
müde oder unaufmerksam ist.
- Aus: Das Ermüdungswarnsystem
(DAW) ist deaktiviert.
• Die Einstellungen des
Ermüdungswarnsystems (DAW)
bleiben auch nach einem
Motorneustart unverändert.
Anzeige des Aufmerksamkeits-
grads des Fahrers
ERMÜDUNGSWARNSYSTEM (DAW) (AUSSTATTUNGSABHÄNGIG)
OOS057085L
â– System aus
OPDE056061
â– Aufmerksames Fahren

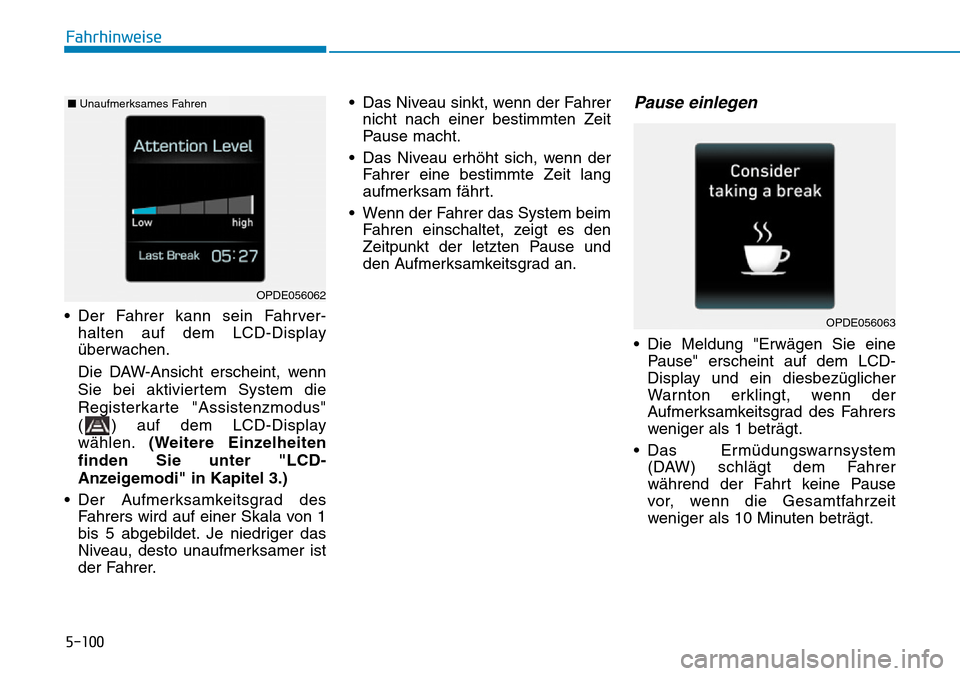

5-100
Fahrhinweise
• Der Fahrer kann sein Fahrver-
halten auf dem LCD-Display
überwachen.
Die DAW-Ansicht erscheint, wenn
Sie bei aktiviertem System die
Registerkarte "Assistenzmodus"
( ) auf dem LCD-Display
wählen.(Weitere Einzelheiten
finden Sie unter "LCD-
Anzeigemodi" in Kapitel 3.)
• Der Aufmerksamkeitsgrad des
Fahrers wird auf einer Skala von 1
bis 5 abgebildet. Je niedriger das
Niveau, desto unaufmerksamer ist
der Fahrer.• Das Niveau sinkt, wenn der Fahrer
nicht nach einer bestimmten Zeit
Pause macht.
• Das Niveau erhöht sich, wenn der
Fahrer eine bestimmte Zeit lang
aufmerksam fährt.
• Wenn der Fahrer das System beim
Fahren einschaltet, zeigt es den
Zeitpunkt der letzten Pause und
den Aufmerksamkeitsgrad an.
Pause einlegen
• Die Meldung "Erwägen Sie eine
Pause" erscheint auf dem LCD-
Display und ein diesbezüglicher
Warnton erklingt, wenn der
Aufmerksamkeitsgrad des Fahrers
weniger als 1 beträgt.
• Das Ermüdungswarnsystem
(DAW) schlägt dem Fahrer
während der Fahrt keine Pause
vor, wenn die Gesamtfahrzeit
weniger als 10 Minuten beträgt.
OPDE056063
OPDE056062
â– Unaufmerksames Fahren

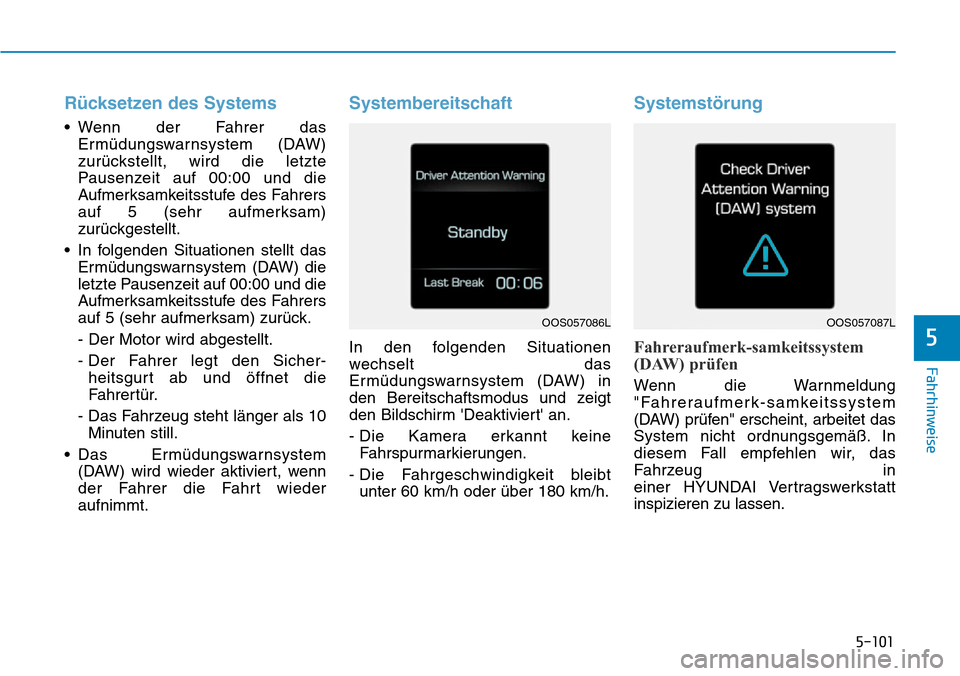

5-101
Fahrhinweise
5
Rücksetzen des Systems
• Wenn der Fahrer das
Ermüdungswarnsystem (DAW)
zurückstellt, wird die letzte
Pausenzeit auf 00:00 und die
Aufmerksamkeitsstufe des Fahrers
auf 5 (sehr aufmerksam)
zurückgestellt.
• In folgenden Situationen stellt das
Ermüdungswarnsystem (DAW) die
letzte Pausenzeit auf 00:00 und die
Aufmerksamkeitsstufe des Fahrers
auf 5 (sehr aufmerksam) zurück.
- Der Motor wird abgestellt.
- Der Fahrer legt den Sicher-
heitsgurt ab und öffnet die
Fahrertür.
- Das Fahrzeug steht länger als 10
Minuten still.
• Das Ermüdungswarnsystem
(DAW) wird wieder aktiviert, wenn
der Fahrer die Fahrt wieder
aufnimmt.
Systembereitschaft
In den folgenden Situationen
wechselt das
Ermüdungswarnsystem (DAW) in
den Bereitschaftsmodus und zeigt
den Bildschirm 'Deaktiviert' an.
- Die Kamera erkannt keine
Fahrspurmarkierungen.
- Die Fahrgeschwindigkeit bleibt
unter 60 km/h oder über 180 km/h.
Systemstörung
Fahreraufmerk-samkeitssystem
(DAW) prüfen
Wenn die Warnmeldung
"Fahreraufmerk-samkeitssystem
(DAW) prüfen" erscheint, arbeitet das
System nicht ordnungsgemäß. In
diesem Fall empfehlen wir, das
Fahrzeug in
einer HYUNDAI Vertragswerkstatt
inspizieren zu lassen.
OOS057086LOOS057087L

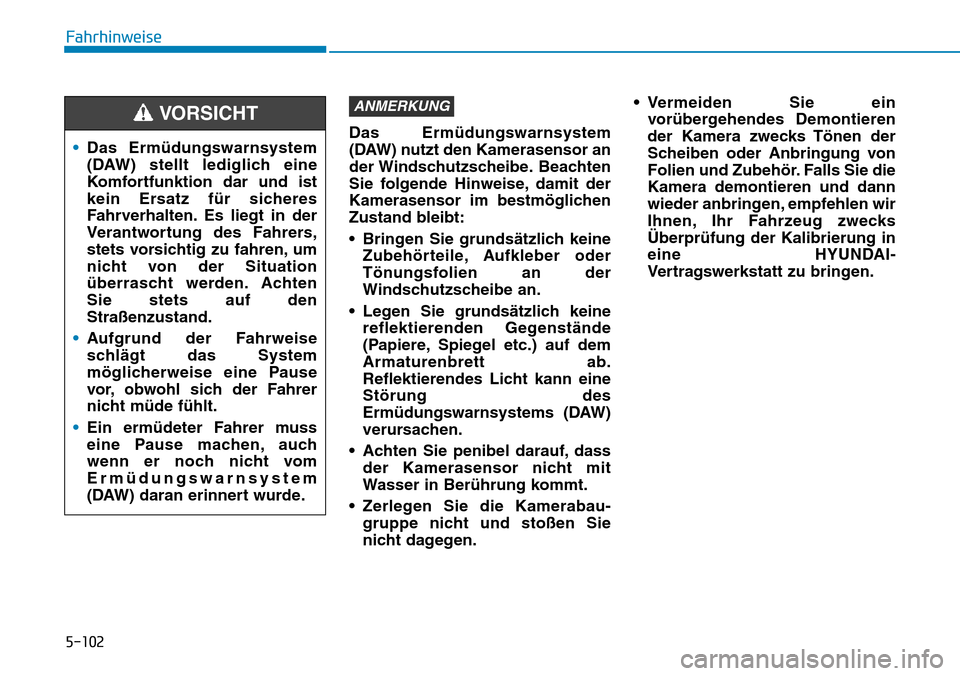

5-102
Fahrhinweise
Das Ermüdungswarnsystem
(DAW) nutzt den Kamerasensor an
der Windschutzscheibe. Beachten
Sie folgende Hinweise, damit der
Kamerasensor im bestmöglichen
Zustand bleibt:
• Bringen Sie grundsätzlich keine
Zubehörteile, Aufkleber oder
Tönungsfolien an der
Windschutzscheibe an.
• Legen Sie grundsätzlich keine
reflektierenden Gegenstände
(Papiere, Spiegel etc.) auf dem
Armaturenbrett ab.
Reflektierendes Licht kann eine
Störung des
Ermüdungswarnsystems (DAW)
verursachen.
• Achten Sie penibel darauf, dass
der Kamerasensor nicht mit
Wasser in Berührung kommt.
• Zerlegen Sie die Kamerabau-
gruppe nicht und stoßen Sie
nicht dagegen.• Vermeiden Sie ein
vorübergehendes Demontieren
der Kamera zwecks Tönen der
Scheiben oder Anbringung von
Folien und Zubehör. Falls Sie die
Kamera demontieren und dann
wieder anbringen, empfehlen wir
Ihnen, Ihr Fahrzeug zwecks
Überprüfung der Kalibrierung in
eine HYUNDAI-
Vertragswerkstatt zu bringen.
ANMERKUNG
•Das Ermüdungswarnsystem
(DAW) stellt lediglich eine
Komfortfunktion dar und ist
kein Ersatz für sicheres
Fahrverhalten. Es liegt in der
Verantwortung des Fahrers,
stets vorsichtig zu fahren, um
nicht von der Situation
überrascht werden. Achten
Sie stets auf den
Straßenzustand.
•Aufgrund der Fahrweise
schlägt das System
möglicherweise eine Pause
vor, obwohl sich der Fahrer
nicht müde fühlt.
•Ein ermüdeter Fahrer muss
eine Pause machen, auch
wenn er noch nicht vom
Ermüdungswarnsystem
(DAW) daran erinnert wurde.
VORSICHT

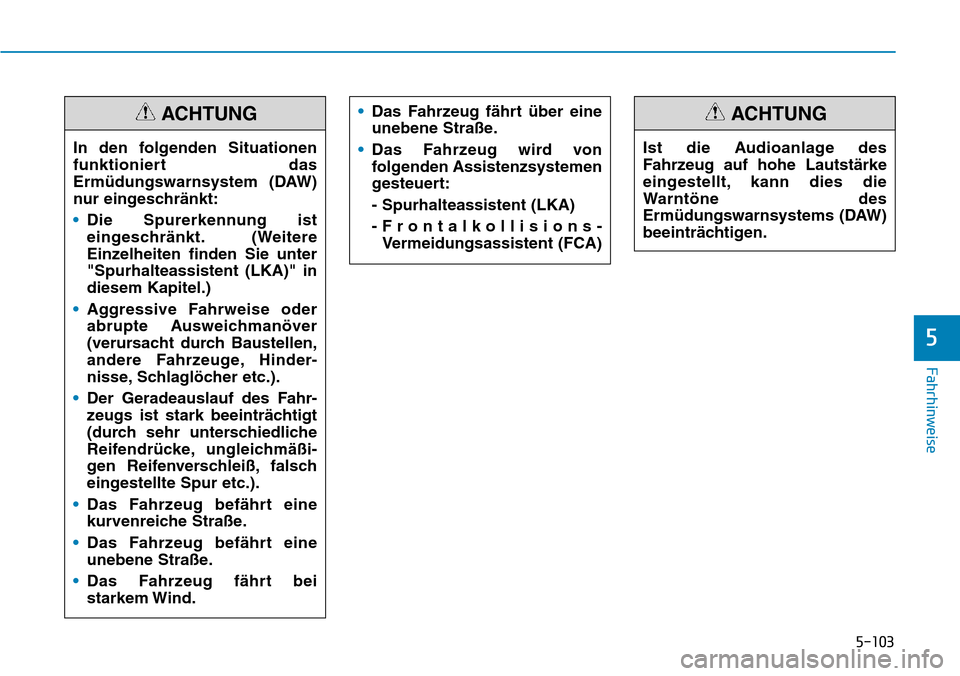

5-103
Fahrhinweise
5
In den folgenden Situationen
funktioniert das
Ermüdungswarnsystem (DAW)
nur eingeschränkt:
•Die Spurerkennung ist
eingeschränkt. (Weitere
Einzelheiten finden Sie unter
"Spurhalteassistent (LKA)" in
diesem Kapitel.)
•Aggressive Fahrweise oder
abrupte Ausweichmanöver
(verursacht durch Baustellen,
andere Fahrzeuge, Hinder-
nisse, Schlaglöcher etc.).
•Der Geradeauslauf des Fahr-
zeugs ist stark beeinträchtigt
(durch sehr unterschiedliche
Reifendrücke, ungleichmäßi-
gen Reifenverschleiß, falsch
eingestellte Spur etc.).
•Das Fahrzeug befährt eine
kurvenreiche Straße.
•Das Fahrzeug befährt eine
unebene Straße.
•Das Fahrzeug fährt bei
starkem Wind.
ACHTUNG•Das Fahrzeug fährt über eine
unebene Straße.
•Das Fahrzeug wird von
folgenden Assistenzsystemen
gesteuert:
- Spurhalteassistent (LKA)
- Frontalkollisions-
Vermeidungsassistent (FCA)
Ist die Audioanlage des
Fahrzeug auf hohe Lautstärke
eingestellt, kann dies die
Warntöne des
Ermüdungswarnsystems (DAW)
beeinträchtigen.
ACHTUNG
