Page 451 of 614

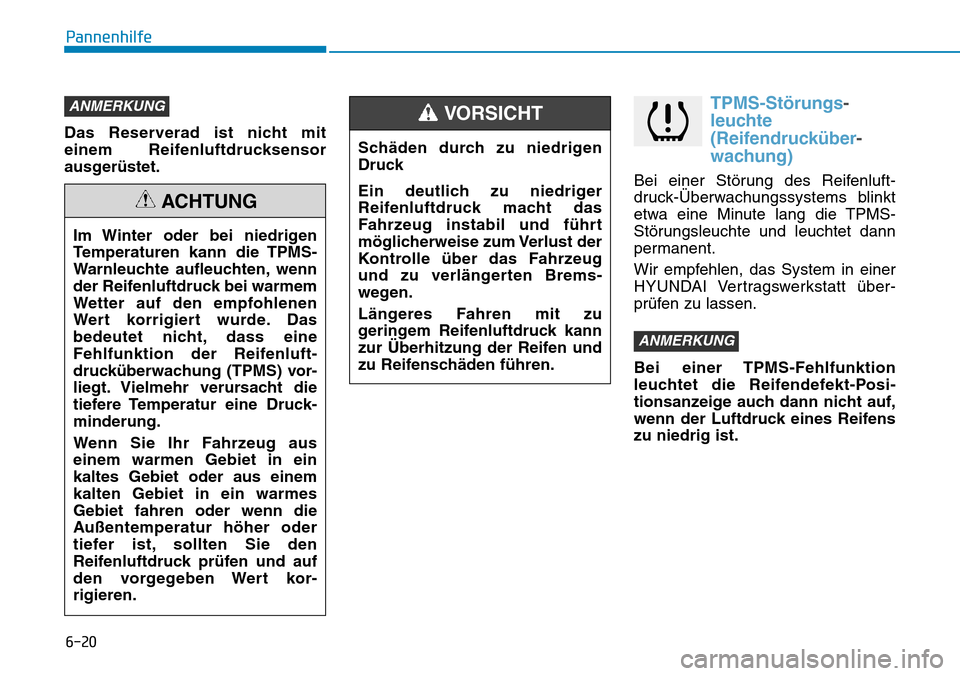

6-20
Pannenhilfe
Das Reserverad ist nicht mit
einem Reifenluftdrucksensor
ausgerüstet.
TPMS-Störungs-
leuchte
(Reifendrucküber-
wachung)
Bei einer Störung des Reifenluft-
druck-Überwachungssystems blinkt
etwa eine Minute lang die TPMS-
Störungsleuchte und leuchtet dann
permanent.
Wir empfehlen, das System in einer
HYUNDAI Vertragswerkstatt über-
prüfen zu lassen.
Bei einer TPMS-Fehlfunktion
leuchtet die Reifendefekt-Posi-
tionsanzeige auch dann nicht auf,
wenn der Luftdruck eines Reifens
zu niedrig ist.
ANMERKUNG
ANMERKUNG
Im Winter oder bei niedrigen
Temperaturen kann die TPMS-
Warnleuchte aufleuchten, wenn
der Reifenluftdruck bei warmem
Wetter auf den empfohlenen
Wert korrigiert wurde. Das
bedeutet nicht, dass eine
Fehlfunktion der Reifenluft-
drucküberwachung (TPMS) vor-
liegt. Vielmehr verursacht die
tiefere Temperatur eine Druck-
minderung.
Wenn Sie Ihr Fahrzeug aus
einem warmen Gebiet in ein
kaltes Gebiet oder aus einem
kalten Gebiet in ein warmes
Gebiet fahren oder wenn die
Außentemperatur höher oder
tiefer ist, sollten Sie den
Reifenluftdruck prüfen und auf
den vorgegeben Wert kor-
rigieren.
ACHTUNG
Schäden durch zu niedrigen
Druck
Ein deutlich zu niedriger
Reifenluftdruck macht das
Fahrzeug instabil und führt
möglicherweise zum Verlust der
Kontrolle über das Fahrzeug
und zu verlängerten Brems-
wegen.
Längeres Fahren mit zu
geringem Reifenluftdruck kann
zur Überhitzung der Reifen und
zu Reifenschäden führen.
VORSICHT
Page 452 of 614

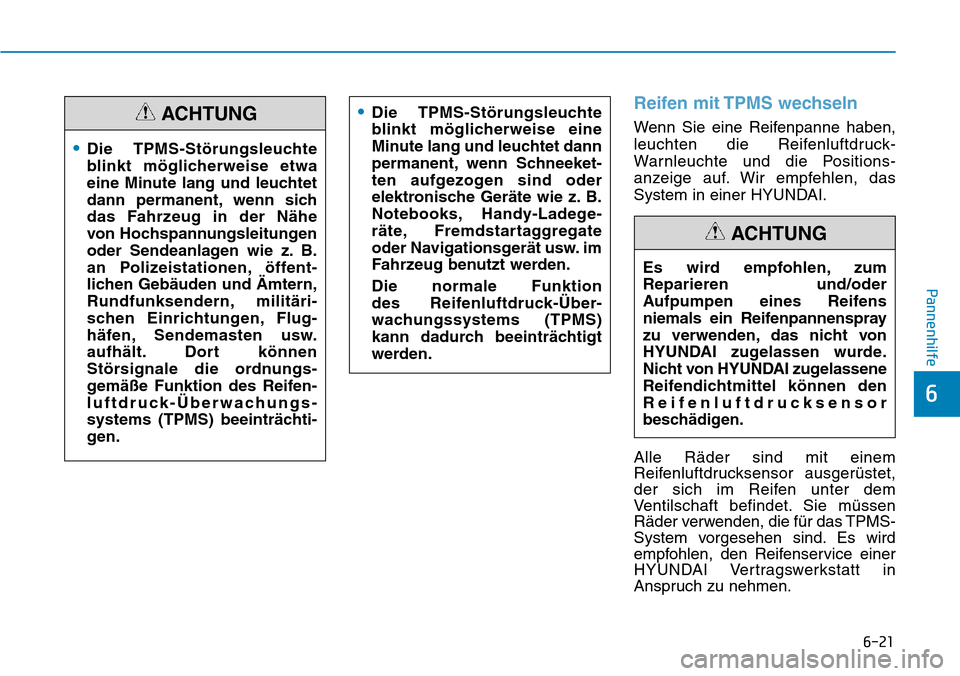

6-21
Pannenhilfe
6
Reifen mit TPMS wechseln
Wenn Sie eine Reifenpanne haben,
leuchten die Reifenluftdruck-
Warnleuchte und die Positions-
anzeige auf. Wir empfehlen, das
System in einer HYUNDAI.
Alle Räder sind mit einem
Reifenluftdrucksensor ausgerüstet,
der sich im Reifen unter dem
Ventilschaft befindet. Sie müssen
Räder verwenden, die für das TPMS-
System vorgesehen sind. Es wird
empfohlen, den Reifenservice einer
HYUNDAI Vertragswerkstatt in
Anspruch zu nehmen.
•Die TPMS-Störungsleuchte
blinkt möglicherweise etwa
eine Minute lang und leuchtet
dann permanent, wenn sich
das Fahrzeug in der Nähe
von Hochspannungsleitungen
oder Sendeanlagen wie z. B.
an Polizeistationen, öffent-
lichen Gebäuden und Ämtern,
Rundfunksendern, militäri-
schen Einrichtungen, Flug-
häfen, Sendemasten usw.
aufhält. Dort können
Störsignale die ordnungs-
gemäße Funktion des Reifen-
luftdruck-Überwachungs-
systems (TPMS) beeinträchti-
gen.
ACHTUNG
Es wird empfohlen, zum
Reparieren und/oder
Aufpumpen eines Reifens
niemals ein Reifenpannenspray
zu verwenden, das nicht von
HYUNDAI zugelassen wurde.
Nicht von HYUNDAI zugelassene
Reifendichtmittel können den
Reifenluftdrucksensor
beschädigen.
ACHTUNG
•Die TPMS-Störungsleuchte
blinkt möglicherweise eine
Minute lang und leuchtet dann
permanent, wenn Schneeket-
ten aufgezogen sind oder
elektronische Geräte wie z. B.
Notebooks, Handy-Ladege-
räte, Fremdstartaggregate
oder Navigationsgerät usw. im
Fahrzeug benutzt werden.
Die normale Funktion
des Reifenluftdruck-Über-
wachungssystems (TPMS)
kann dadurch beeinträchtigt
werden.
Page 453 of 614

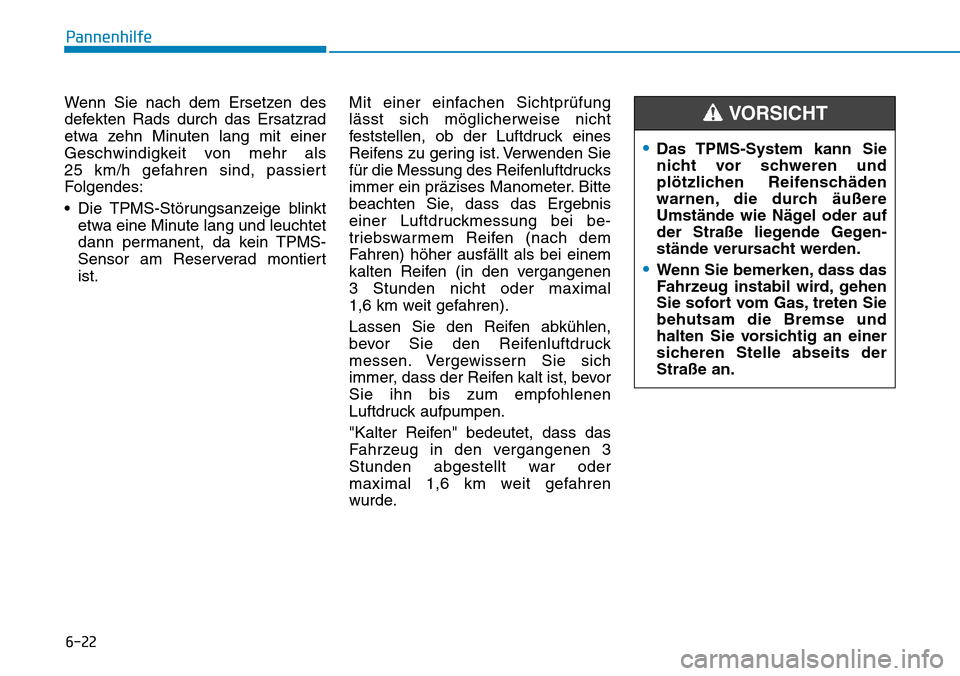

6-22
Pannenhilfe
Wenn Sie nach dem Ersetzen des
defekten Rads durch das Ersatzrad
etwa zehn Minuten lang mit einer
Geschwindigkeit von mehr als
25 km/h gefahren sind, passiert
Folgendes:
• Die TPMS-Störungsanzeige blinkt
etwa eine Minute lang und leuchtet
dann permanent, da kein TPMS-
Sensor am Reserverad montiert
ist.Mit einer einfachen Sichtprüfung
lässt sich möglicherweise nicht
feststellen, ob der Luftdruck eines
Reifens zu gering ist. Verwenden Sie
für die Messung des Reifenluftdrucks
immer ein präzises Manometer. Bitte
beachten Sie, dass das Ergebnis
einer Luftdruckmessung bei be-
triebswarmem Reifen (nach dem
Fahren) höher ausfällt als bei einem
kalten Reifen (in den vergangenen
3 Stunden nicht oder maximal
1,6 km weit gefahren).
Lassen Sie den Reifen abkühlen,
bevor Sie den Reifenluftdruck
messen. Vergewissern Sie sich
immer, dass der Reifen kalt ist, bevor
Sie ihn bis zum empfohlenen
Luftdruck aufpumpen.
"Kalter Reifen" bedeutet, dass das
Fahrzeug in den vergangenen 3
Stunden abgestellt war oder
maximal 1,6 km weit gefahren
wurde.
•Das TPMS-System kann Sie
nicht vor schweren und
plötzlichen Reifenschäden
warnen, die durch äußere
Umstände wie Nägel oder auf
der Straße liegende Gegen-
stände verursacht werden.
•Wenn Sie bemerken, dass das
Fahrzeug instabil wird, gehen
Sie sofort vom Gas, treten Sie
behutsam die Bremse und
halten Sie vorsichtig an einer
sicheren Stelle abseits der
Straße an.
VORSICHT
Page 454 of 614

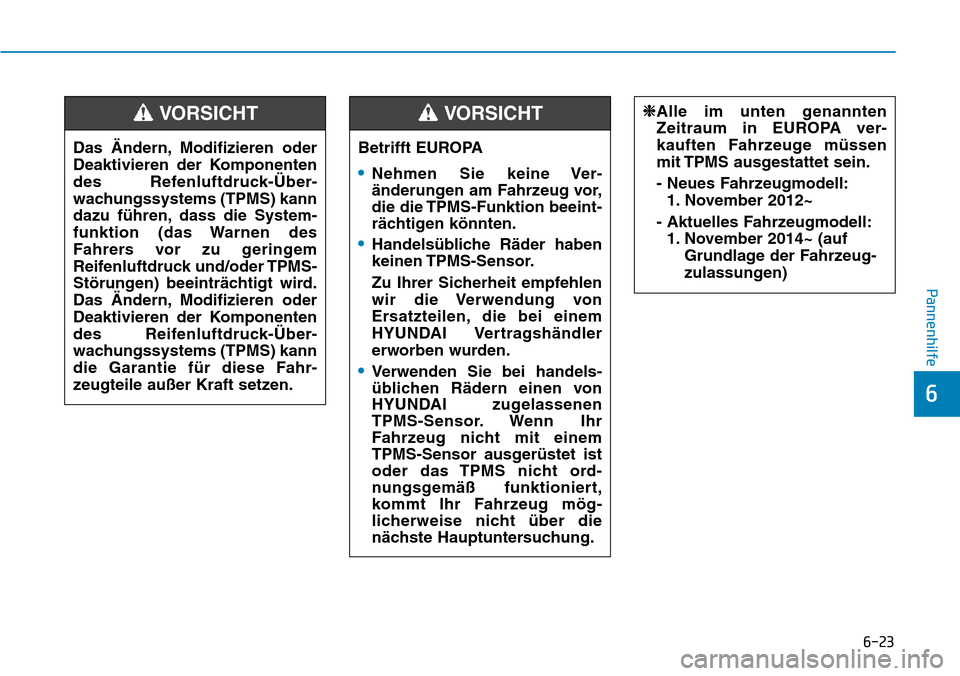

6-23
Pannenhilfe
6
Betrifft EUROPA
•Nehmen Sie keine Ver-
änderungen am Fahrzeug vor,
die die TPMS-Funktion beeint-
rächtigen könnten.
•Handelsübliche Räder haben
keinen TPMS-Sensor.
Zu Ihrer Sicherheit empfehlen
wir die Verwendung von
Ersatzteilen, die bei einem
HYUNDAI Vertragshändler
erworben wurden.
•Verwenden Sie bei handels-
üblichen Rädern einen von
HYUNDAI zugelassenen
TPMS-Sensor. Wenn Ihr
Fahrzeug nicht mit einem
TPMS-Sensor ausgerüstet ist
oder das TPMS nicht ord-
nungsgemäß funktioniert,
kommt Ihr Fahrzeug mög-
licherweise nicht über die
nächste Hauptuntersuchung.
❈Alle im unten genannten
Zeitraum in EUROPA ver-
kauften Fahrzeuge m
Page 455 of 614

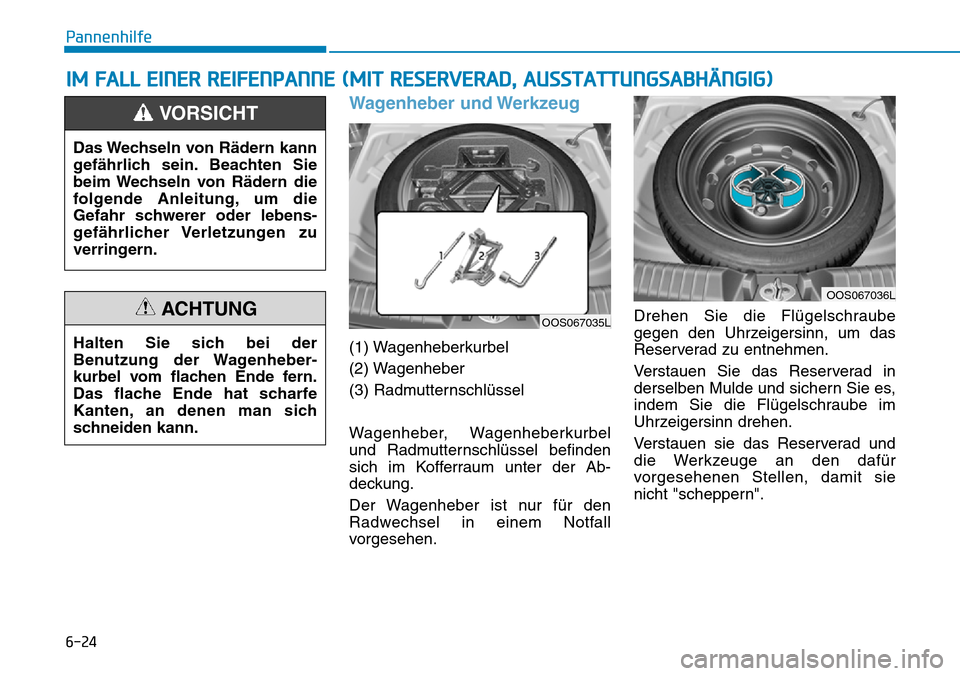

6-24
Pannenhilfe
Wagenheber und Werkzeug
(1) Wagenheberkurbel
(2) Wagenheber
(3) Radmutternschlüssel
Wagenheber, Wagenheberkurbel
und Radmutternschlüssel befinden
sich im Kofferraum unter der Ab-
deckung.
Der Wagenheber ist nur für den
Radwechsel in einem Notfall
vorgesehen.Drehen Sie die Flügelschraube
gegen den Uhrzeigersinn, um das
Reserverad zu entnehmen.
Verstauen Sie das Reserverad in
derselben Mulde und sichern Sie es,
indem Sie die Flügelschraube im
Uhrzeigersinn drehen.
Verstauen sie das Reserverad und
die Werkzeuge an den dafür
vorgesehenen Stellen, damit sie
nicht "scheppern".
IM FALL EINER REIFENPANNE (MIT RESERVERAD, AUSSTATTUNGSABHÄNGIG)
Das Wechseln von Rädern kann
gefährlich sein. Beachten Sie
beim Wechseln von Rädern die
folgende Anleitung, um die
Gefahr schwerer oder lebens-
gefährlicher Verletzungen zu
verringern.
VORSICHT
Halten Sie sich bei der
Benutzung der Wagenheber-
kurbel vom flachen Ende fern.
Das flache Ende hat scharfe
Kanten, an denen man sich
schneiden kann.
ACHTUNGOOS067035L
OOS067036L
Page 456 of 614

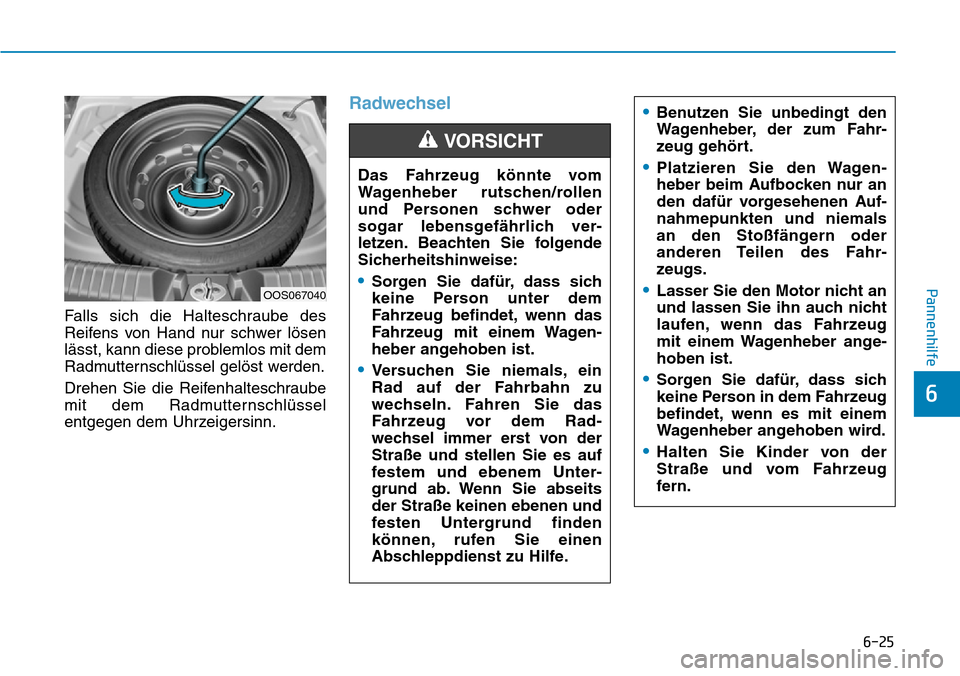

6-25
Pannenhilfe
6
Falls sich die Halteschraube des
Reifens von Hand nur schwer lösen
lässt, kann diese problemlos mit dem
Radmutternschlüssel gelöst werden.
Drehen Sie die Reifenhalteschraube
mit dem Radmutternschlüssel
entgegen dem Uhrzeigersinn.
Radwechsel
Das Fahrzeug könnte vom
Wagenheber rutschen/rollen
und Personen schwer oder
sogar lebensgefährlich ver-
letzen. Beachten Sie folgende
Sicherheitshinweise:
•Sorgen Sie dafür, dass sich
keine Person unter dem
Fahrzeug befindet, wenn das
Fahrzeug mit einem Wagen-
heber angehoben ist.
•Versuchen Sie niemals, ein
Rad auf der Fahrbahn zu
wechseln. Fahren Sie das
Fahrzeug vor dem Rad-
wechsel immer erst von der
Straße und stellen Sie es auf
festem und ebenem Unter-
grund ab. Wenn Sie abseits
der Straße keinen ebenen und
festen Untergrund finden
können, rufen Sie einen
Abschleppdienst zu Hilfe.
VORSICHT
•Benutzen Sie unbedingt den
Wagenheber, der zum Fahr-
zeug gehört.
•Platzieren Sie den Wagen-
heber beim Aufbocken nur an
den dafür vorgesehenen Auf-
nahmepunkten und niemals
an den Stoßfängern oder
anderen Teilen des Fahr-
zeugs.
•Lasser Sie den Motor nicht an
und lassen Sie ihn auch nicht
laufen, wenn das Fahrzeug
mit einem Wagenheber ange-
hoben ist.
•Sorgen Sie dafür, dass sich
keine Person in dem Fahrzeug
befindet, wenn es mit einem
Wagenheber angehoben wird.
•Halten Sie Kinder von der
Straße und vom Fahrzeug
fern.
OOS067040
Page 457 of 614

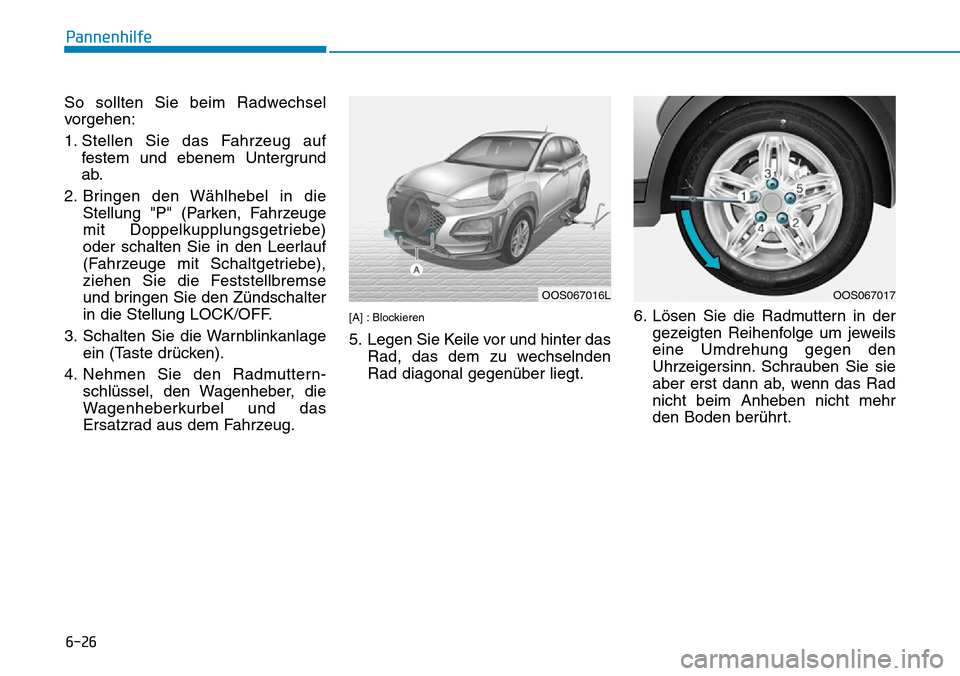

6-26
Pannenhilfe
So sollten Sie beim Radwechsel
vorgehen:
1. Stellen Sie das Fahrzeug auf
festem und ebenem Untergrund
ab.
2. Bringen den Wählhebel in die
Stellung "P" (Parken, Fahrzeuge
mit Doppelkupplungsgetriebe)
oder schalten Sie in den Leerlauf
(Fahrzeuge mit Schaltgetriebe),
ziehen Sie die Feststellbremse
und bringen Sie den Zündschalter
in die Stellung LOCK/OFF.
3. Schalten Sie die Warnblinkanlage
ein (Taste drücken).
4. Nehmen Sie den Radmuttern-
schlüssel, den Wagenheber, die
Wagenheberkurbel und das
Ersatzrad aus dem Fahrzeug.
[A] : Blockieren
5. Legen Sie Keile vor und hinter das
Rad, das dem zu wechselnden
Rad diagonal gegenüber liegt.6. Lösen Sie die Radmuttern in der
gezeigten Reihenfolge um jeweils
eine Umdrehung gegen den
Uhrzeigersinn. Schrauben Sie sie
aber erst dann ab, wenn das Rad
nicht beim Anheben nicht mehr
den Boden berührt.
OOS067016LOOS067017
Page 458 of 614

6-27
Pannenhilfe
6
7. Setzen Sie den Wagenheber an
dem dafür vorgesehenen Auf-
nahmepunkt an der Rahmen-
unterseite an, der dem zu
wechselnden Rad am nächsten
ist. Die Aufnahmepunkte bestehen
aus am Rahmen angeschweißten
Blechen mit zwei Aussparungen.
Heben Sie das Fahrzeug niemals
an einer anderen Stelle an.
Andernfalls wird möglicherweise
das Dichtungsprofil beschädigt.8. Führen Sie die Kurbel in den
Wagenheber ein und drehen Sie
sie gegen den Uhrzeigersinn, bis
sich das Fahrzeug so weit hebt,
dass das Rad nicht mehr den
Boden berührt. Vergewissern Sie
sich, dass das Fahrzeug fest auf
dem Wagenheber ruht.9. Lösen Sie die Radmuttern mit
dem Radmutternschlüssel und
schrauben Sie sie mit den Fingern
ab. Ziehen Sie das Rad von den
Radbolzen und legen Sie es in
sicherer Entfernung flach auf den
Boden. Beseitigen Sie Schmutz,
der an den Radbolzen, den
Kontaktflächen und am Rad
anhaftet.
10. Schieben Sie das Reserverad
auf die Bolzen der Radnabe.
11. Schrauben Sie die Radmuttern
mit den Fingern auf die Bolzen.
Der Konus der Radmuttern muss
zum Rad zeigen.
12. Lassen Sie das Fahrzeug
herunter, indem Sie die
Wagenheberkurbel gegen den
Uhrzeigersinn drehen.
OOS067018
■Vo r n■Hinten
OOS067020
Page 459 of 614

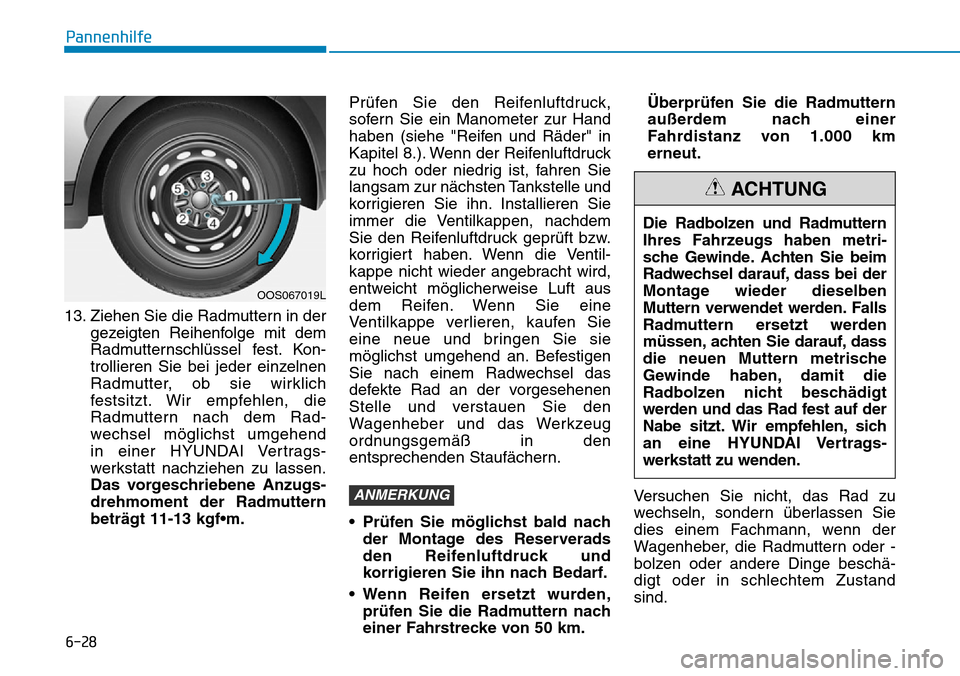

6-28
Pannenhilfe
13. Ziehen Sie die Radmuttern in der
gezeigten Reihenfolge mit dem
Radmutternschlüssel fest. Kon-
trollieren Sie bei jeder einzelnen
Radmutter, ob sie wirklich
festsitzt. Wir empfehlen, die
Radmuttern nach dem Rad-
wechsel möglichst umgehend
in einer HYUNDAI Vertrags-
werkstatt nachziehen zu lassen.
Das vorgeschriebene Anzugs-
drehmoment der Radmuttern
beträgt 11-13 kgf•m.Prüfen Sie den Reifenluftdruck,
sofern Sie ein Manometer zur Hand
haben (siehe "Reifen und Räder" in
Kapitel 8.). Wenn der Reifenluftdruck
zu hoch oder niedrig ist, fahren Sie
langsam zur nächsten Tankstelle und
korrigieren Sie ihn. Installieren Sie
immer die Ventilkappen, nachdem
Sie den Reifenluftdruck geprüft bzw.
korrigiert haben. Wenn die Ventil-
kappe nicht wieder angebracht wird,
entweicht möglicherweise Luft aus
dem Reifen. Wenn Sie eine
Ventilkappe verlieren, kaufen Sie
eine neue und bringen Sie sie
möglichst umgehend an. Befestigen
Sie nach einem Radwechsel das
defekte Rad an der vorgesehenen
Stelle und verstauen Sie den
Wagenheber und das Werkzeug
ordnungsgemäß in den
entsprechenden Staufächern.
• Prüfen Sie möglichst bald nach
der Montage des Reserverads
den Reifenluftdruck und
korrigieren Sie ihn nach Bedarf.
• Wenn Reifen ersetzt wurden,
prüfen Sie die Radmuttern nach
einer Fahrstrecke von 50 km.Überprüfen Sie die Radmuttern
außerdem nach einer
Fahrdistanz von 1.000 km
erneut.
Versuchen Sie nicht, das Rad zu
wechseln, sondern überlassen Sie
dies einem Fachmann, wenn der
Wagenheber, die Radmuttern oder -
bolzen oder andere Dinge beschä-
digt oder in schlechtem Zustand
sind.
ANMERKUNG
Die Radbolzen und Radmuttern
Ihres Fahrzeugs haben metri-
sche Gewinde. Achten Sie beim
Radwechsel darauf, dass bei der
Montage wieder dieselben
Muttern verwendet werden. Falls
Radmuttern ersetzt werden
müssen, achten Sie darauf, dass
die neuen Muttern metrische
Gewinde haben, damit die
Radbolzen nicht beschädigt
werden und das Rad fest auf der
Nabe sitzt. Wir empfehlen, sich
an eine HYUNDAI Vertrags-
werkstatt zu wenden.
ACHTUNG
OOS067019L
Page 460 of 614

6-29
Pannenhilfe
6

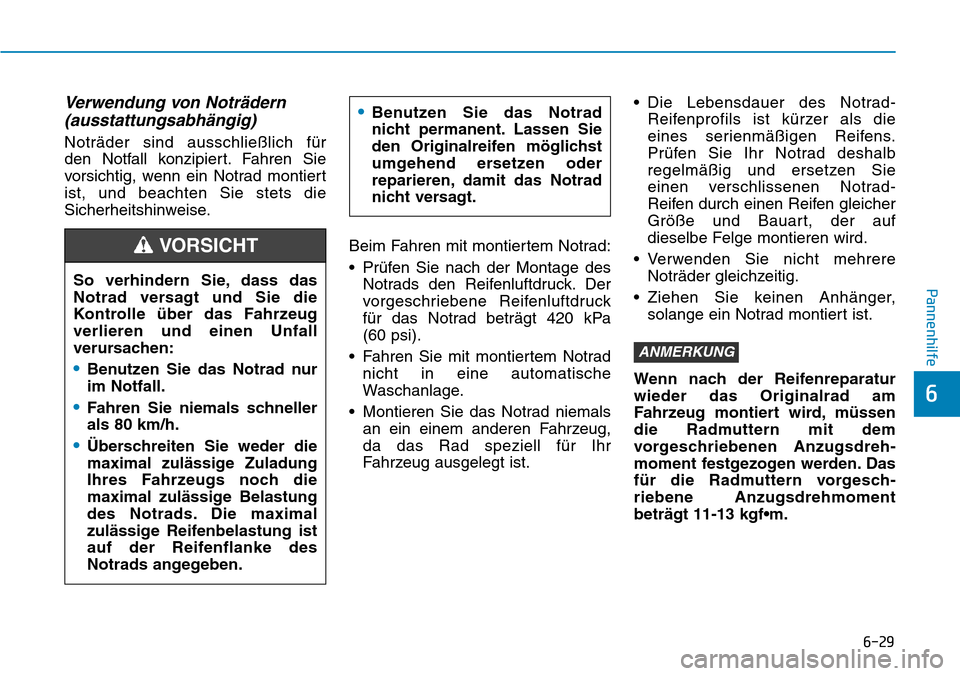

Verwendung von Noträdern
(ausstattungsabhängig)
Noträder sind ausschließlich für
den Notfall konzipiert. Fahren Sie
vorsichtig, wenn ein Notrad montiert
ist, und beachten Sie stets die
Sicherheitshinweise.
Beim Fahren mit montiertem Notrad:
• Prüfen Sie nach der Montage des
Notrads den Reifenluftdruck. Der
vorgeschriebene Reifenluftdruck
für das Notrad beträgt 420 kPa
(60 psi).
• Fahren Sie mit montiertem Notrad
nicht in eine automatische
Waschanlage.
• Montieren Sie das Notrad niemals
an ein einem anderen Fahrzeug,
da das Rad speziell für Ihr
Fahrzeug ausgelegt ist.• Die Lebensdauer des Notrad-
Reifenprofils ist kürzer als die
eines serienmäßigen Reifens.
Prüfen Sie Ihr Notrad deshalb
regelmäßig und ersetzen Sie
einen verschlissenen Notrad-
Reifen durch einen Reifen gleicher
Größe und Bauart, der auf
dieselbe Felge montieren wird.
• Verwenden Sie nicht mehrere
Noträder gleichzeitig.
• Ziehen Sie keinen Anhänger,
solange ein Notrad montiert ist.
Wenn nach der Reifenreparatur
wieder das Originalrad am
Fahrzeug montiert wird, müssen
die Radmuttern mit dem
vorgeschriebenen Anzugsdreh-
moment festgezogen werden. Das
für die Radmuttern vorgesch-
riebene Anzugsdrehmoment
beträgt 11-13 kgf•m.
ANMERKUNG
So verhindern Sie, dass das
Notrad versagt und Sie die
Kontrolle über das Fahrzeug
verlieren und einen Unfall
verursachen:
•Benutzen Sie das Notrad nur
im Notfall.
•Fahren Sie niemals schneller
als 80 km/h.
•Überschreiten Sie weder die
maximal zulässige Zuladung
Ihres Fahrzeugs noch die
maximal zulässige Belastung
des Notrads. Die maximal
zulässige Reifenbelastung ist
auf der Reifenflanke des
Notrads angegeben.
VORSICHT
•Benutzen Sie das Notrad
nicht permanent. Lassen Sie
den Originalreifen möglichst
umgehend ersetzen oder
reparieren, damit das Notrad
nicht versagt.
