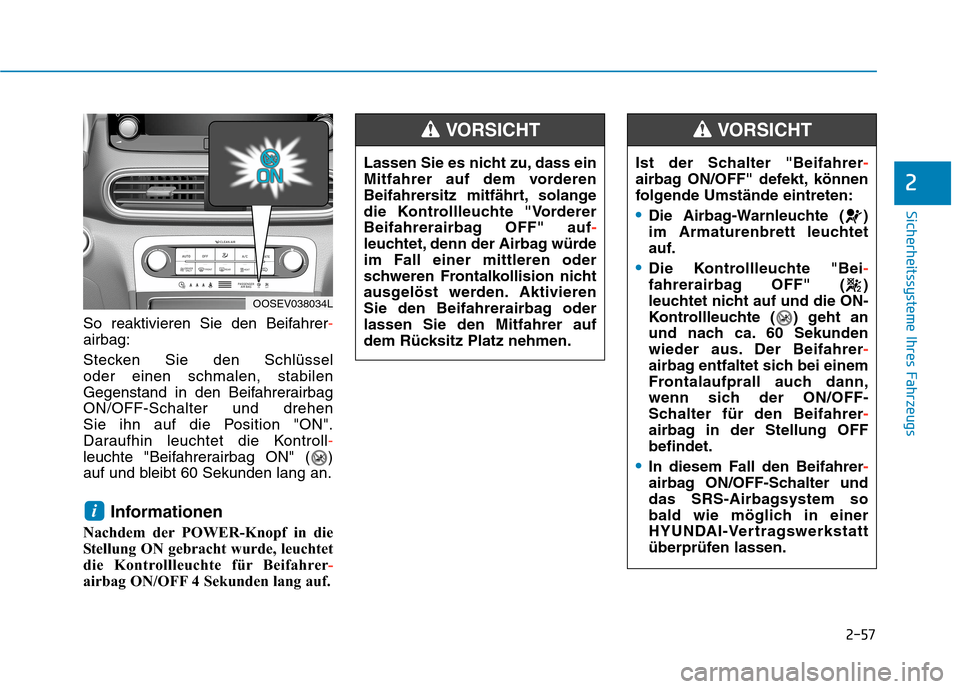

2-57
Sicherheitssysteme Ihres Fahrzeugs
2
So reaktivieren Sie den Beifahrer-
airbag:
Stecken Sie den Schlüssel
oder einen schmalen, stabilen
Gegenstand in den Beifahrerairbag
ON/OFF-Schalter und drehen
Sie ihn auf die Position "ON".
Daraufhin leuchtet die Kontroll-
leuchte "Beifahrerairbag ON" ( )
auf und bleibt 60 Sekunden lang an.
Informationen
Nachdem der POWER-Knopf in die
Stellung ON gebracht wurde, leuchtet
die Kontrollleuchte für Beifahrer-
airbag ON/OFF 4 Sekunden lang auf.
i
Lassen Sie es nicht zu, dass ein
Mitfahrer auf dem vorderen
Beifahrersitz mitfährt, solange
die Kontrollleuchte "Vorderer
Beifahrerairbag OFF" auf-
leuchtet, denn der Airbag würde
im Fall einer mittleren oder
schweren Frontalkollision nicht
ausgelöst werden. Aktivieren
Sie den Beifahrerairbag oder
lassen Sie den Mitfahrer auf
dem Rücksitz Platz nehmen.
VORSICHT
OOSEV038034L
Ist der Schalter "Beifahrer-
airbag ON/OFF" defekt, können
folgende Umstände eintreten:
Die Airbag-Warnleuchte ( )
im Armaturenbrett leuchtet
auf.
Die Kontrollleuchte "Bei-
fahrerairbag OFF" ( )
leuchtet nicht auf und die ON-
Kontrollleuchte ( ) geht an
und nach ca. 60 Sekunden
wieder aus. Der Beifahrer-
airbag entfaltet sich bei einem
Frontalaufprall auch dann,
wenn sich der ON/OFF-
Schalter für den Beifahrer-
airbag in der Stellung OFF
befindet.
In diesem Fall den Beifahrer-
airbag ON/OFF-Schalter und
das SRS-Airbagsystem so
bald wie möglich in einer
HYUNDAI-Vertragswerkstatt
überprüfen lassen.
VORSICHT

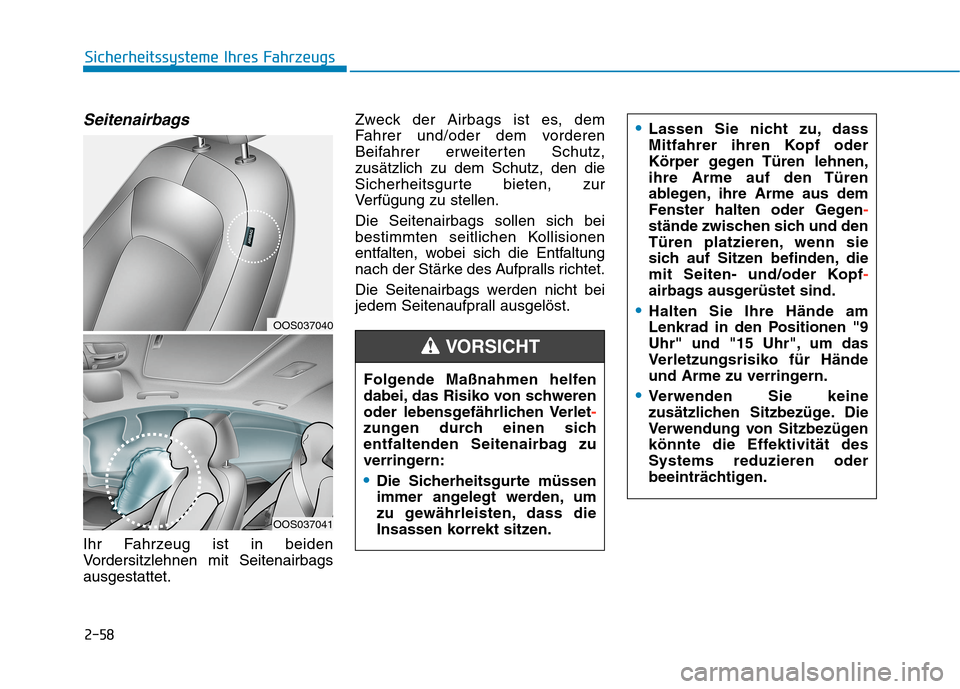

2-58
Sicherheitssysteme Ihres Fahrzeugs
Seitenairbags
Ihr Fahrzeug ist in beiden
Vordersitzlehnen mit Seitenairbags
ausgestattet.Zweck der Airbags ist es, dem
Fahrer und/oder dem vorderen
Beifahrer erweiterten Schutz,
zusätzlich zu dem Schutz, den die
Sicherheitsgurte bieten, zur
Verfügung zu stellen.
Die Seitenairbags sollen sich bei
bestimmten seitlichen Kollisionen
entfalten, wobei sich die Entfaltung
nach der Stärke des Aufpralls richtet.
Die Seitenairbags werden nicht bei
jedem Seitenaufprall ausgelöst.
OOS037040
OOS037041
Folgende Maßnahmen helfen
dabei, das Risiko von schweren
oder lebensgefährlichen Verlet-
zungen durch einen sich
entfaltenden Seitenairbag zu
verringern:
Die Sicherheitsgurte müssen
immer angelegt werden, um
zu gewährleisten, dass die
Insassen korrekt sitzen.
VORSICHT
Lassen Sie nicht zu, dass
Mitfahrer ihren Kopf oder
Körper gegen Türen lehnen,
ihre Arme auf den Türen
ablegen, ihre Arme aus dem
Fenster halten oder Gegen-
stände zwischen sich und den
Türen platzieren, wenn sie
sich auf Sitzen befinden, die
mit Seiten- und/oder Kopf-
airbags ausgerüstet sind.
Halten Sie Ihre Hände am
Lenkrad in den Positionen "9
Uhr" und "15 Uhr", um das
Verletzungsrisiko für Hände
und Arme zu verringern.
Verwenden Sie keine
zusätzlichen Sitzbezüge. Die
Verwendung von Sitzbezügen
könnte die Effektivität des
Systems reduzieren oder
beeinträchtigen.

2-59
Sicherheitssysteme Ihres Fahrzeugs
2

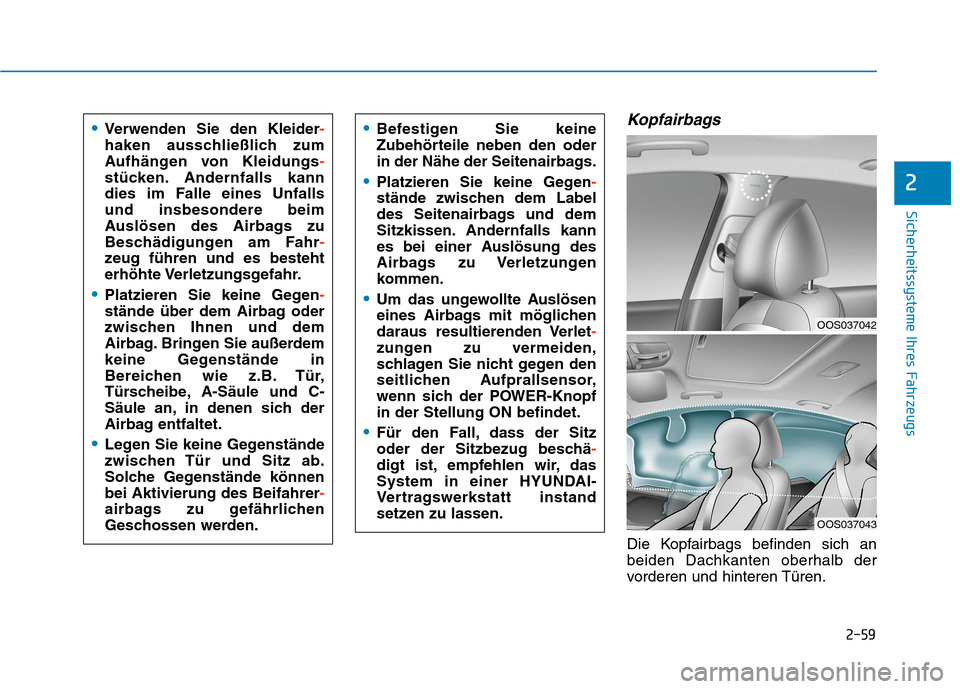

Kopfairbags
Die Kopfairbags befinden sich an
beiden Dachkanten oberhalb der
vorderen und hinteren Türen.
Verwenden Sie den Kleider-
haken ausschließlich zum
Aufhängen von Kleidungs-
stücken. Andernfalls kann
dies im Falle eines Unfalls
und insbesondere beim
Auslösen des Airbags zu
Beschädigungen am Fahr-
zeug führen und es besteht
erhöhte Verletzungsgefahr.
Platzieren Sie keine Gegen-
stände über dem Airbag oder
zwischen Ihnen und dem
Airbag. Bringen Sie außerdem
keine Gegenstände in
Bereichen wie z.B. Tür,
Türscheibe, A-Säule und C-
Säule an, in denen sich der
Airbag entfaltet.
Legen Sie keine Gegenstände
zwischen Tür und Sitz ab.
Solche Gegenstände können
bei Aktivierung des Beifahrer-
airbags zu gefährlichen
Geschossen werden.
Befestigen Sie keine
Zubehörteile neben den oder
in der Nähe der Seitenairbags.
Platzieren Sie keine Gegen-
stände zwischen dem Label
des Seitenairbags und dem
Sitzkissen. Andernfalls kann
es bei einer Auslösung des
Airbags zu Verletzungen
kommen.
Um das ungewollte Auslösen
eines Airbags mit möglichen
daraus resultierenden Verlet-
zungen zu vermeiden,
schlagen Sie nicht gegen den
seitlichen Aufprallsensor,
wenn sich der POWER-Knopf
in der Stellung ON befindet.
Für den Fall, dass der Sitz
oder der Sitzbezug beschä-
digt ist, empfehlen wir, das
System in einer HYUNDAI-
Vertragswerkstatt instand
setzen zu lassen.
OOS037042
OOS037043

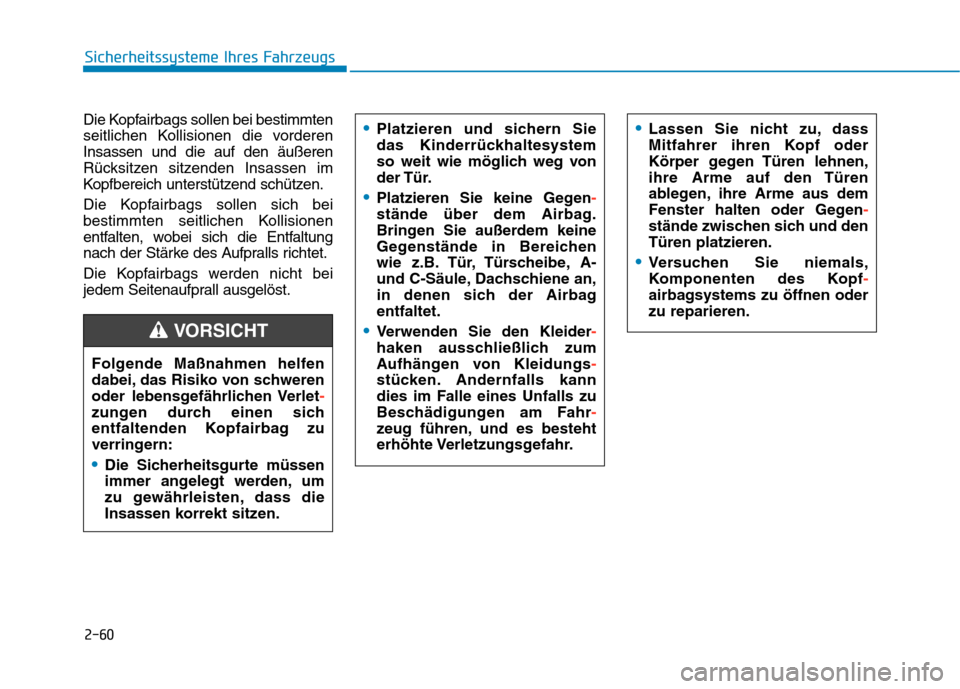

2-60
Sicherheitssysteme Ihres Fahrzeugs
Die Kopfairbags sollen bei bestimmten
seitlichen Kollisionen die vorderen
Insassen und die auf den äußeren
Rücksitzen sitzenden Insassen im
Kopfbereich unterstützend schützen.
Die Kopfairbags sollen sich bei
bestimmten seitlichen Kollisionen
entfalten, wobei sich die Entfaltung
nach der Stärke des Aufpralls richtet.
Die Kopfairbags werden nicht bei
jedem Seitenaufprall ausgelöst.
Folgende Maßnahmen helfen
dabei, das Risiko von schweren
oder lebensgefährlichen Verlet-
zungen durch einen sich
entfaltenden Kopfairbag zu
verringern:
Die Sicherheitsgurte müssen
immer angelegt werden, um
zu gewährleisten, dass die
Insassen korrekt sitzen.
VORSICHT
Platzieren und sichern Sie
das Kinderrückhaltesystem
so weit wie möglich weg von
der Tür.
Platzieren Sie keine Gegen-
stände über dem Airbag.
Bringen Sie außerdem keine
Gegenstände in Bereichen
wie z.B. Tür, Türscheibe, A-
und C-Säule, Dachschiene an,
in denen sich der Airbag
entfaltet.
Verwenden Sie den Kleider-
haken ausschließlich zum
Aufhängen von Kleidungs-
stücken. Andernfalls kann
dies im Falle eines Unfalls zu
Beschädigungen am Fahr-
zeug führen, und es besteht
erhöhte Verletzungsgefahr.
Lassen Sie nicht zu, dass
Mitfahrer ihren Kopf oder
Körper gegen Türen lehnen,
ihre Arme auf den Türen
ablegen, ihre Arme aus dem
Fenster halten oder Gegen-
stände zwischen sich und den
Türen platzieren.
Versuchen Sie niemals,
Komponenten des Kopf-
airbagsystems zu öffnen oder
zu reparieren.

2-61
Sicherheitssysteme Ihres Fahrzeugs
2

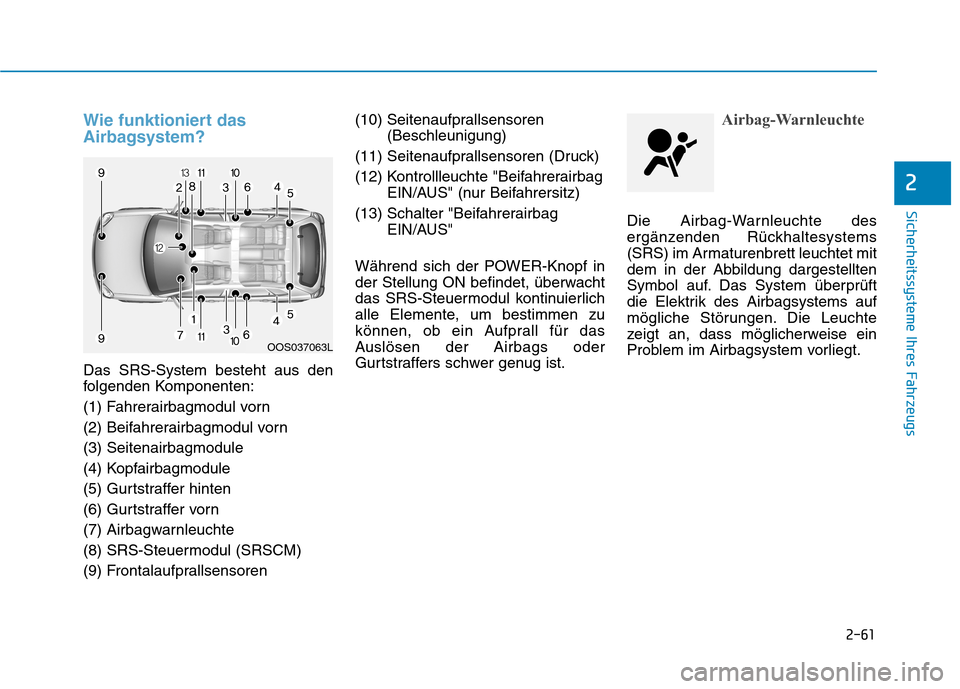

Wie funktioniert das
Airbagsystem?
Das SRS-System besteht aus den
folgenden Komponenten:
(1) Fahrerairbagmodul vorn
(2) Beifahrerairbagmodul vorn
(3) Seitenairbagmodule
(4) Kopfairbagmodule
(5) Gurtstraffer hinten
(6) Gurtstraffer vorn
(7) Airbagwarnleuchte
(8) SRS-Steuermodul (SRSCM)
(9) Frontalaufprallsensoren(10) Seitenaufprallsensoren
(Beschleunigung)
(11) Seitenaufprallsensoren (Druck)
(12) Kontrollleuchte "Beifahrerairbag
EIN/AUS" (nur Beifahrersitz)
(13) Schalter "Beifahrerairbag
EIN/AUS"
Während sich der POWER-Knopf in
der Stellung ON befindet, überwacht
das SRS-Steuermodul kontinuierlich
alle Elemente, um bestimmen zu
können, ob ein Aufprall für das
Auslösen der Airbags oder
Gurtstraffers schwer genug ist.
Airbag-Warnleuchte
Die Airbag-Warnleuchte des
ergänzenden Rückhaltesystems
(SRS) im Armaturenbrett leuchtet mit
dem in der Abbildung dargestellten
Symbol auf. Das System überprüft
die Elektrik des Airbagsystems auf
mögliche Störungen. Die Leuchte
zeigt an, dass möglicherweise ein
Problem im Airbagsystem vorliegt.
OOS037063L

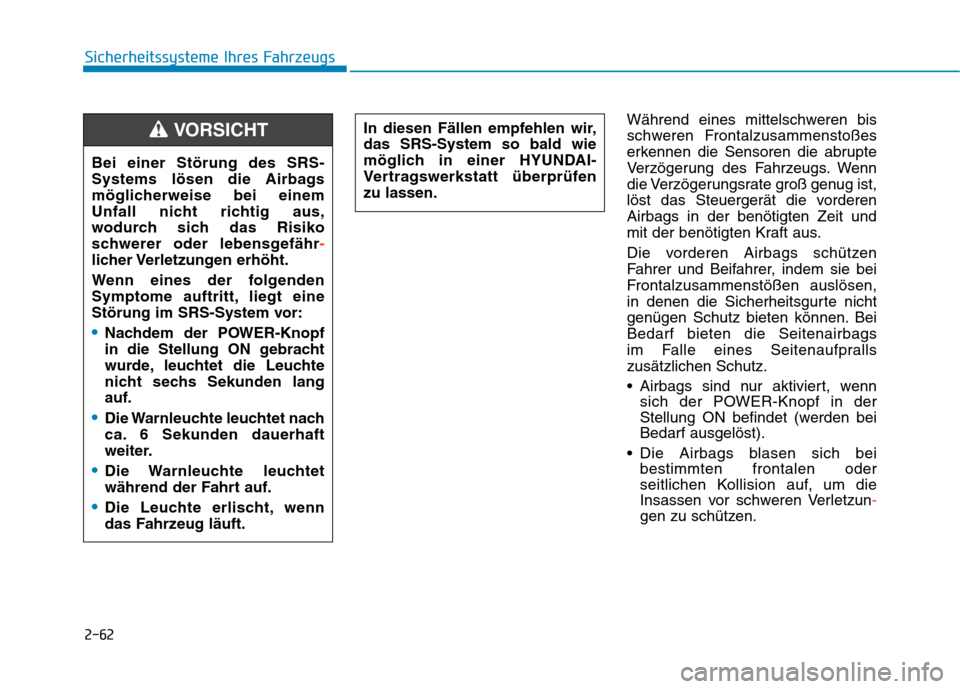

2-62
Sicherheitssysteme Ihres Fahrzeugs
Während eines mittelschweren bis
schweren Frontalzusammenstoßes
erkennen die Sensoren die abrupte
Verzögerung des Fahrzeugs. Wenn
die Verzögerungsrate groß genug ist,
löst das Steuergerät die vorderen
Airbags in der benötigten Zeit und
mit der benötigten Kraft aus.
Die vorderen Airbags schützen
Fahrer und Beifahrer, indem sie bei
Frontalzusammenstößen auslösen,
in denen die Sicherheitsgurte nicht
genügen Schutz bieten können. Bei
Bedarf bieten die Seitenairbags
im Falle eines Seitenaufpralls
zusätzlichen Schutz.
Airbags sind nur aktiviert, wenn
sich der POWER-Knopf in der
Stellung ON befindet (werden bei
Bedarf ausgelöst).
Die Airbags blasen sich bei
bestimmten frontalen oder
seitlichen Kollision auf, um die
Insassen vor schweren Verletzun-
gen zu schützen. Bei einer Störung des SRS-
Systems lösen die Airbags
möglicherweise bei einem
Unfall nicht richtig aus,
wodurch sich das Risiko
schwerer oder lebensgefähr-
licher Verletzungen erhöht.
Wenn eines der folgenden
Symptome auftritt, liegt eine
Störung im SRS-System vor:
Nachdem der POWER-Knopf
in die Stellung ON gebracht
wurde, leuchtet die Leuchte
nicht sechs Sekunden lang
auf.
Die Warnleuchte leuchtet nach
ca. 6 Sekunden dauerhaft
weiter.
Die Warnleuchte leuchtet
während der Fahrt auf.
Die Leuchte erlischt, wenn
das Fahrzeug läuft.
VORSICHTIn diesen Fällen empfehlen wir,
das SRS-System so bald wie
möglich in einer HYUNDAI-
Vertragswerkstatt überprüfen
zu lassen.

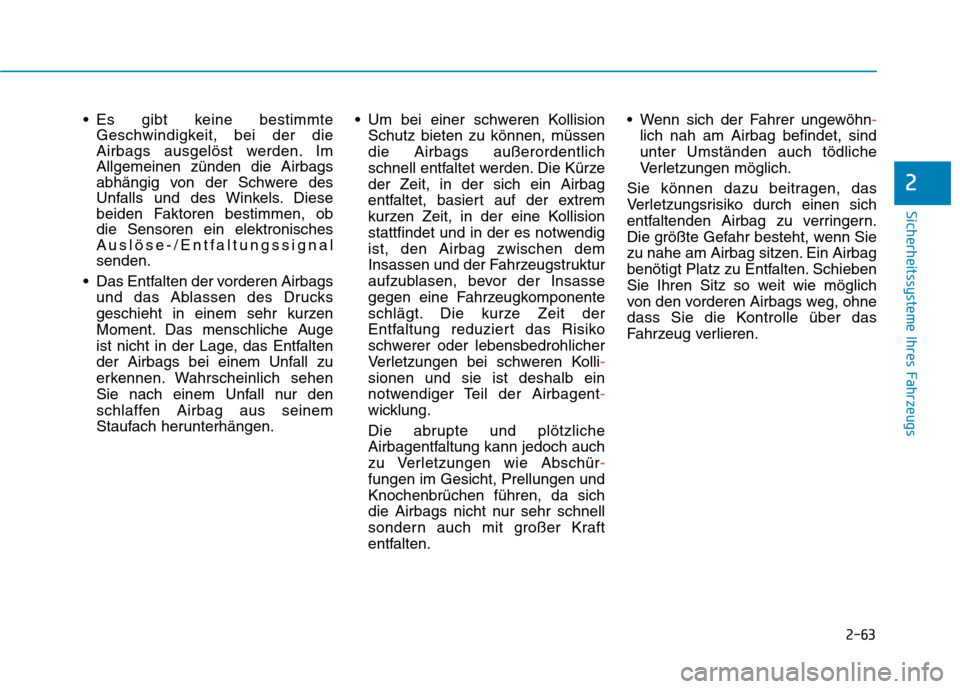

2-63
Sicherheitssysteme Ihres Fahrzeugs
2
Es gibt keine bestimmte
Geschwindigkeit, bei der die
Airbags ausgelöst werden. Im
Allgemeinen zünden die Airbags
abhängig von der Schwere des
Unfalls und des Winkels. Diese
beiden Faktoren bestimmen, ob
die Sensoren ein elektronisches
Auslöse-/Entfaltungssignal
senden.
Das Entfalten der vorderen Airbags
und das Ablassen des Drucks
geschieht in einem sehr kurzen
Moment. Das menschliche Auge
ist nicht in der Lage, das Entfalten
der Airbags bei einem Unfall zu
erkennen. Wahrscheinlich sehen
Sie nach einem Unfall nur den
schlaffen Airbag aus seinem
Staufach herunterhängen. Um bei einer schweren Kollision
Schutz bieten zu können, müssen
die Airbags außerordentlich
schnell entfaltet werden. Die Kürze
der Zeit, in der sich ein Airbag
entfaltet, basiert auf der extrem
kurzen Zeit, in der eine Kollision
stattfindet und in der es notwendig
ist, den Airbag zwischen dem
Insassen und der Fahrzeugstruktur
aufzublasen, bevor der Insasse
gegen eine Fahrzeugkomponente
schlägt. Die kurze Zeit der
Entfaltung reduziert das Risiko
schwerer oder lebensbedrohlicher
Verletzungen bei schweren Kolli-
sionen und sie ist deshalb ein
notwendiger Teil der Airbagent-
wicklung.
Die abrupte und plötzliche
Airbagentfaltung kann jedoch auch
zu Verletzungen wie Abschür-
fungen im Gesicht, Prellungen und
Knochenbrüchen führen, da sich
die Airbags nicht nur sehr schnell
sondern auch mit großer Kraft
entfalten. Wenn sich der Fahrer ungewöhn-
lich nah am Airbag befindet, sind
unter Umständen auch tödliche
Verletzungen möglich.
Sie können dazu beitragen, das
Verletzungsrisiko durch einen sich
entfaltenden Airbag zu verringern.
Die größte Gefahr besteht, wenn Sie
zu nahe am Airbag sitzen. Ein Airbag
benötigt Platz zu Entfalten. Schieben
Sie Ihren Sitz so weit wie möglich
von den vorderen Airbags weg, ohne
dass Sie die Kontrolle über das
Fahrzeug verlieren.

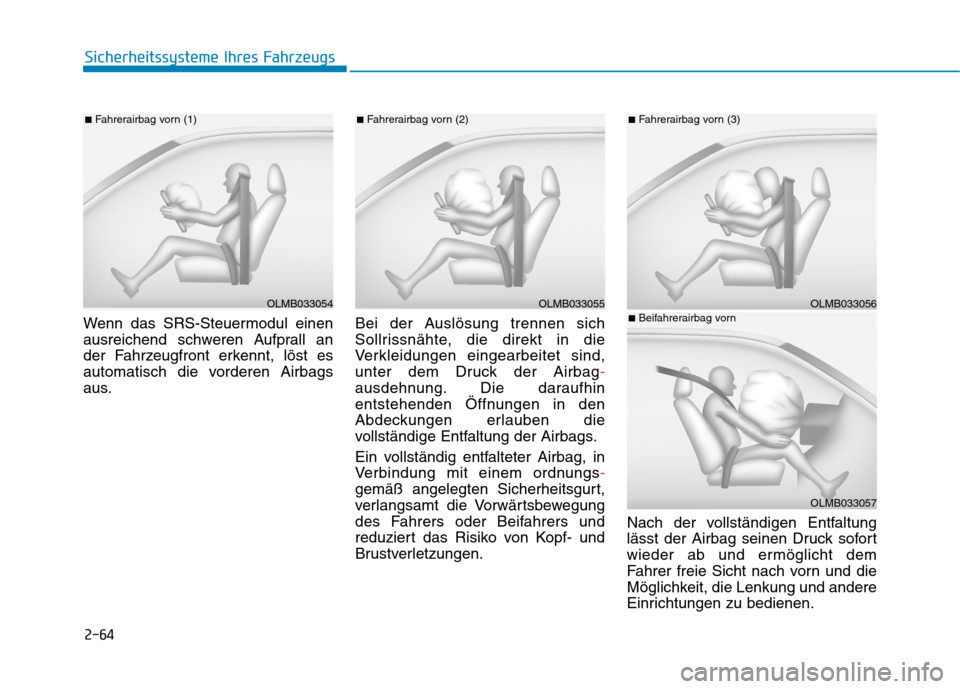

2-64
Sicherheitssysteme Ihres Fahrzeugs
Wenn das SRS-Steuermodul einen
ausreichend schweren Aufprall an
der Fahrzeugfront erkennt, löst es
automatisch die vorderen Airbags
aus.Bei der Auslösung trennen sich
Sollrissnähte, die direkt in die
Verkleidungen eingearbeitet sind,
unter dem Druck der Airbag-
ausdehnung. Die daraufhin
entstehenden Öffnungen in den
Abdeckungen erlauben die
vollständige Entfaltung der Airbags.
Ein vollständig entfalteter Airbag, in
Verbindung mit einem ordnungs-
gemäß angelegten Sicherheitsgurt,
verlangsamt die Vorwärtsbewegung
des Fahrers oder Beifahrers und
reduziert das Risiko von Kopf- und
Brustverletzungen.Nach der vollständigen Entfaltung
lässt der Airbag seinen Druck sofort
wieder ab und ermöglicht dem
Fahrer freie Sicht nach vorn und die
Möglichkeit, die Lenkung und andere
Einrichtungen zu bedienen.
OLMB033055
■Fahrerairbag vorn (2)
OLMB033056
■Fahrerairbag vorn (3)
OLMB033057
■Beifahrerairbag vornOLMB033054
■Fahrerairbag vorn (1)

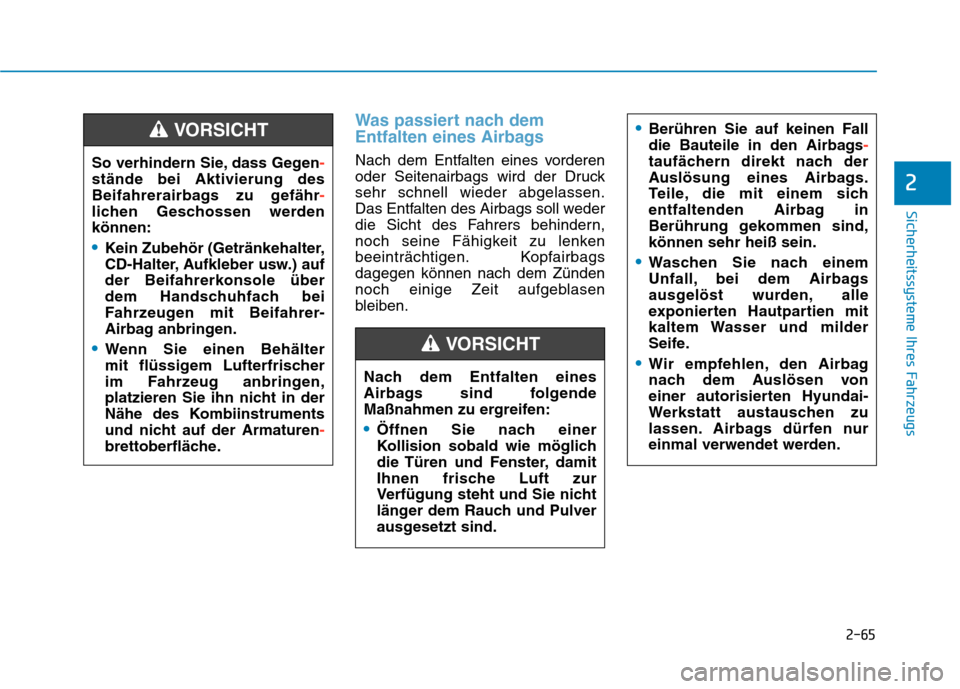

2-65
Sicherheitssysteme Ihres Fahrzeugs
2
Was passiert nach dem
Entfalten eines Airbags
Nach dem Entfalten eines vorderen
oder Seitenairbags wird der Druck
sehr schnell wieder abgelassen.
Das Entfalten des Airbags soll weder
die Sicht des Fahrers behindern,
noch seine Fähigkeit zu lenken
beeinträchtigen. Kopfairbags
dagegen können nach dem Zünden
noch einige Zeit aufgeblasen
bleiben.
Nach dem Entfalten eines
Airbags sind folgende
Maßnahmen zu ergreifen:
Öffnen Sie nach einer
Kollision sobald wie möglich
die Türen und Fenster, damit
Ihnen frische Luft zur
Verfügung steht und Sie nicht
länger dem Rauch und Pulver
ausgesetzt sind.
VORSICHT
Berühren Sie auf keinen Fall
die Bauteile in den Airbags-
taufächern direkt nach der
Auslösung eines Airbags.
Teile, die mit einem sich
entfaltenden Airbag in
Berührung gekommen sind,
können sehr heiß sein.
Waschen Sie nach einem
Unfall, bei dem Airbags
ausgelöst wurden, alle
exponierten Hautpartien mit
kaltem Wasser und milder
Seife.
Wir empfehlen, den Airbag
nach dem Auslösen von
einer autorisierten Hyundai-
Werkstatt austauschen zu
lassen. Airbags dürfen nur
einmal verwendet werden.
So verhindern Sie, dass Gegen-
stände bei Aktivierung des
Beifahrerairbags zu gefähr-
lichen Geschossen werden
können:
Kein Zubehör (Getränkehalter,
CD-Halter, Aufkleber usw.) auf
der Beifahrerkonsole über
dem Handschuhfach bei
Fahrzeugen mit Beifahrer-
Airbag anbringen.
Wenn Sie einen Behälter
mit flüssigem Lufterfrischer
im Fahrzeug anbringen,
platzieren Sie ihn nicht in der
Nähe des Kombiinstruments
und nicht auf der Armaturen-
brettoberfläche.
VORSICHT

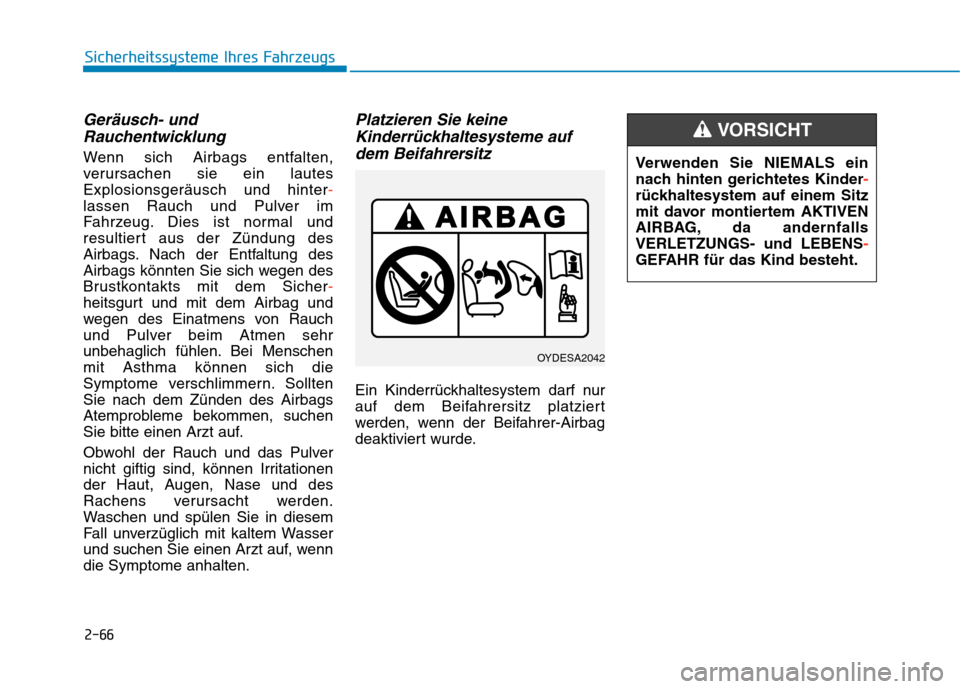

2-66
Sicherheitssysteme Ihres Fahrzeugs
Geräusch- und
Rauchentwicklung
Wenn sich Airbags entfalten,
verursachen sie ein lautes
Explosionsgeräusch und hinter-
lassen Rauch und Pulver im
Fahrzeug. Dies ist normal und
resultiert aus der Zündung des
Airbags. Nach der Entfaltung des
Airbags könnten Sie sich wegen des
Brustkontakts mit dem Sicher-
heitsgurt und mit dem Airbag und
wegen des Einatmens von Rauch
und Pulver beim Atmen sehr
unbehaglich fühlen. Bei Menschen
mit Asthma können sich die
Symptome verschlimmern. Sollten
Sie nach dem Zünden des Airbags
Atemprobleme bekommen, suchen
Sie bitte einen Arzt auf.
Obwohl der Rauch und das Pulver
nicht giftig sind, können Irritationen
der Haut, Augen, Nase und des
Rachens verursacht werden.
Waschen und spülen Sie in diesem
Fall unverzüglich mit kaltem Wasser
und suchen Sie einen Arzt auf, wenn
die Symptome anhalten.
Platzieren Sie keine
Kinderrückhaltesysteme auf
dem Beifahrersitz
Ein Kinderrückhaltesystem darf nur
auf dem Beifahrersitz platziert
werden, wenn der Beifahrer-Airbag
deaktiviert wurde.
OYDESA2042
Verwenden Sie NIEMALS ein
nach hinten gerichtetes Kinder-
rückhaltesystem auf einem Sitz
mit davor montiertem AKTIVEN
AIRBAG, da andernfalls
VERLETZUNGS- und LEBENS-
GEFAHR für das Kind besteht.
VORSICHT
