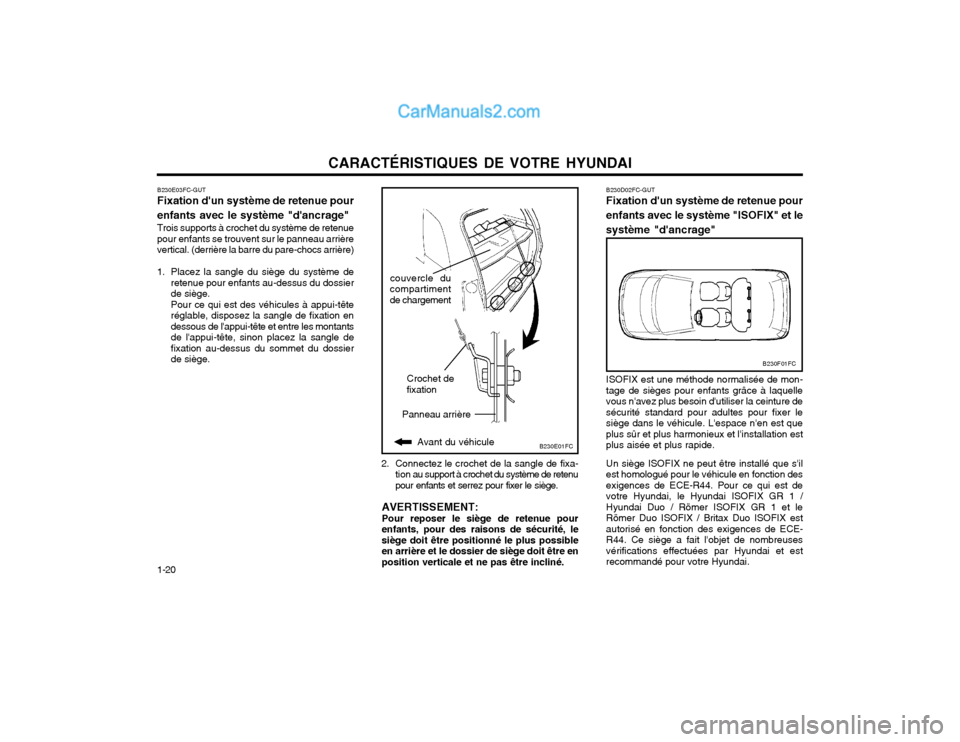

Page 27 of 148
CARACTÉRISTIQUES DE VOTRE HYUNDAI
1-20
B230F01FC
B230D02FC-GUT Fixation d'un système de retenue pour enfants avec le système "ISOFIX" et lesystème "d'ancrage" ISOFIX est une méthode normalisée de mon- tage de sièges pour enfants grâce à laquellevous n'avez plus besoin d'utiliser la ceinture desécurité standard pour adultes pour fixer lesiège dans le véhicule. L'espace n'en est queplus sûr et plus harmonieux et l'installation estplus aisée et plus rapide. Un siège ISOFIX ne peut être installé que s'il est homologué pour le véhicule en fonction desexigences de ECE-R44. Pour ce qui est devotre Hyundai, le Hyundai ISOFIX GR 1 /Hyundai Duo / Römer ISOFIX GR 1 et leRömer Duo ISOFIX / Britax Duo ISOFIX estautorisé en fonction des exigences de ECE-R44. Ce siège a fait l'objet de nombreusesvérifications effectuées par Hyundai et estrecommandé pour votre Hyundai.
B230E01FC
Panneau arrière
Avant du véhicule
Crochet de fixation
B230E03FC-GUT Fixation d'un système de retenue pour
enfants avec le système "d'ancrage"Trois supports à crochet du système de retenue pour enfants se trouvent sur le panneau arrièrevertical. (derrière la barre du pare-chocs arrière)
1. Placez la sangle du siège du système de retenue pour enfants au-dessus du dossier de siège.Pour ce qui est des véhicules à appui-têteréglable, disposez la sangle de fixation endessous de l'appui-tête et entre les montantsde l'appui-tête, sinon placez la sangle defixation au-dessus du sommet du dossierde siège.
2. Connectez le crochet de la sangle de fixa-tion au support à crochet du système de retenu
pour enfants et serrez pour fixer le siège.
AVERTISSEMENT: Pour reposer le siège de retenue pour enfants, pour des raisons de sécurité, lesiège doit être positionné le plus possibleen arrière et le dossier de siège doit être enposition verticale et ne pas être incliné. couvercle du
compartimentde chargement

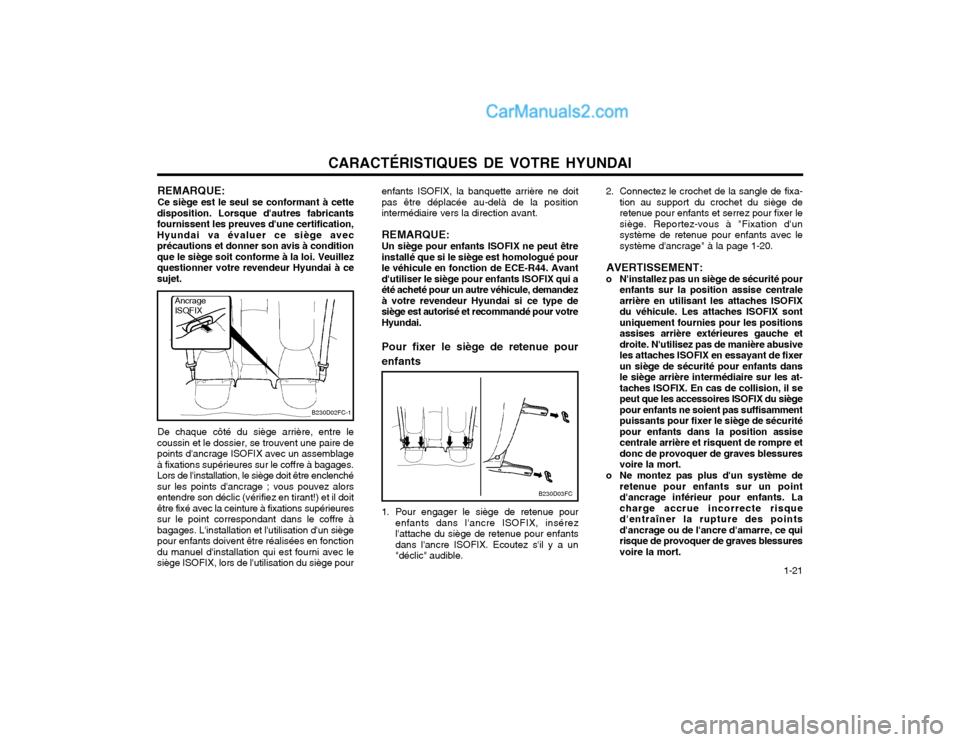

Page 28 of 148
CARACTÉRISTIQUES DE VOTRE HYUNDAI 1-21
REMARQUE: Ce siège est le seul se conformant à cette
disposition. Lorsque d'autres fabricants fournissent les preuves d'une certification,Hyundai va évaluer ce siège avecprécautions et donner son avis à conditionque le siège soit conforme à la loi. Veuillezquestionner votre revendeur Hyundai à cesujet.
B230D02FC-1
De chaque côté du siège arrière, entre le
coussin et le dossier, se trouvent une paire de points d'ancrage ISOFIX avec un assemblageà fixations supérieures sur le coffre à bagages.Lors de l'installation, le siège doit être enclenchésur les points d'ancrage ; vous pouvez alorsentendre son déclic (vérifiez en tirant!) et il doitêtre fixé avec la ceinture à fixations supérieuressur le point correspondant dans le coffre àbagages. L'installation et l'utilisation d'un siègepour enfants doivent être réalisées en fonctiondu manuel d'installation qui est fourni avec lesiège ISOFIX, lors de l'utilisation du siège pour
Ancrage ISOFIX enfants ISOFIX, la banquette arrière ne doit pas être déplacée au-delà de la positionintermédiaire vers la direction avant.
REMARQUE: Un siège pour enfants ISOFIX ne peut être
installé que si le siège est homologué pour le véhicule en fonction de ECE-R44. Avantd'utiliser le siège pour enfants ISOFIX qui aété acheté pour un autre véhicule, demandezà votre revendeur Hyundai si ce type desiège est autorisé et recommandé pour votreHyundai.
Pour fixer le siège de retenue pour
enfants
B230D03FC
1. Pour engager le siège de retenue pour enfants dans l'ancre ISOFIX, insérez l'attache du siège de retenue pour enfantsdans l'ancre ISOFIX. Ecoutez s'il y a un"déclic" audible. 2. Connectez le crochet de la sangle de fixa-
tion au support du crochet du siège deretenue pour enfants et serrez pour fixer lesiège. Reportez-vous à "Fixation d'unsystème de retenue pour enfants avec lesystème d'ancrage" à la page 1-20.
AVERTISSEMENT:
o N'installez pas un siège de sécurité pour enfants sur la position assise centralearrière en utiIisant les attaches ISOFIXdu véhicule. Les attaches ISOFIX sontuniquement fournies pour les positionsassises arrière extérieures gauche etdroite. N'utilisez pas de manière abusiveles attaches ISOFIX en essayant de fixerun siège de sécurité pour enfants dansle siège arrière intermédiaire sur les at-taches ISOFIX. En cas de collision, il sepeut que les accessoires ISOFIX du siègepour enfants ne soient pas suffisammentpuissants pour fixer le siège de sécuritépour enfants dans la position assisecentrale arrière et risquent de rompre etdonc de provoquer de graves blessuresvoire la mort.
o Ne montez pas plus d'un système de retenue pour enfants sur un pointd'ancrage inférieur pour enfants. Lacharge accrue incorrecte risqued'entraîner la rupture des pointsd'ancrage ou de l'ancre d'amarre, ce quirisque de provoquer de graves blessuresvoire la mort.

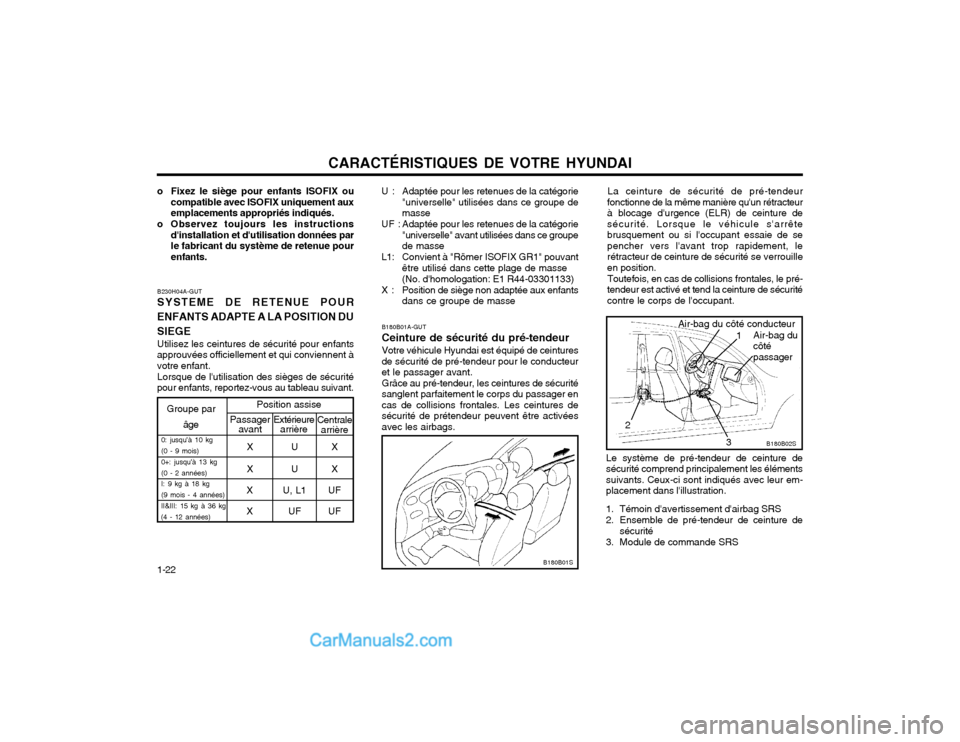

Page 29 of 148
CARACTÉRISTIQUES DE VOTRE HYUNDAI
1-22
Groupe par âge Position assisePassager
avant Extérieure
arrière Centrale
arrière
0: jusqu'à 10 kg (0 - 9 mois)0+: jusqu'à 13 kg(0 - 2 années) I: 9 kg à 18 kg (9 mois - 4 années)II&III: 15 kg à 36 kg
(4 - 12 années)XUX
XUX
X U, L1 UF XU FUF
B230H04A-GUT SYSTEME DE RETENUE POUR
ENFANTS ADAPTE A LA POSITION DU SIEGE Utilisez les ceintures de sécurité pour enfants
approuvées officiellement et qui conviennent à votre enfant.
Lorsque de l'utilisation des sièges de sécurité
pour enfants, reportez-vous au tableau suivant. B180B01A-GUT Ceinture de sécurité du pré-tendeur Votre véhicule Hyundai est équipé de ceintures de sécurité de pré-tendeur pour le conducteuret le passager avant.Grâce au pré-tendeur, les ceintures de sécuritésanglent parfaitement le corps du passager encas de collisions frontales. Les ceintures desécurité de prétendeur peuvent être activéesavec les airbags.
B180B01S
B180B02S
Air-bag du côté conducteur
Air-bag du côtépassager
1
3
2
Le système de pré-tendeur de ceinture desécurité comprend principalement les élémentssuivants. Ceux-ci sont indiqués avec leur em-placement dans l'illustration.
1. Témoin d'avertissement d'airbag SRS
2. Ensemble de pré-tendeur de ceinture de sécurité
3. Module de commande SRS La ceinture de sécurité de pré-tendeur
fonctionne de la même manière qu'un rétracteur à blocage d'urgence (ELR) de ceinture desécurité. Lorsque le véhicule s'arrêtebrusquement ou si l'occupant essaie de sepencher vers l'avant trop rapidement, lerétracteur de ceinture de sécurité se verrouilleen position.
Toutefois, en cas de collisions frontales, le pré-
tendeur est activé et tend la ceinture de sécuritécontre le corps de l'occupant.
o Fixez le siège pour enfants ISOFIX ou
compatible avec ISOFIX uniquement auxemplacements appropriés indiqués.
o Observez toujours les instructions d'installation et d'utilisation données parle fabricant du système de retenue pourenfants. U : Adaptée pour les retenues de la catégorie
"universelle" utilisées dans ce groupe demasse
UF : Adaptée pour les retenues de la catégorie "universelle" avant utilisées dans ce groupede masse
L1: Convient à "Römer ISOFIX GR1" pouvant être utilisé dans cette plage de masse (No. d'homologation: E1 R44-03301133)
X : Position de siège non adaptée aux enfants dans ce groupe de masse
