Hyundai Matrix 2003 Manuel du propriétaire (in French)
Manufacturer: HYUNDAI, Model Year: 2003, Model line: Matrix, Model: Hyundai Matrix 2003Pages: 148, PDF Size: 2.57 MB
Page 1 of 148

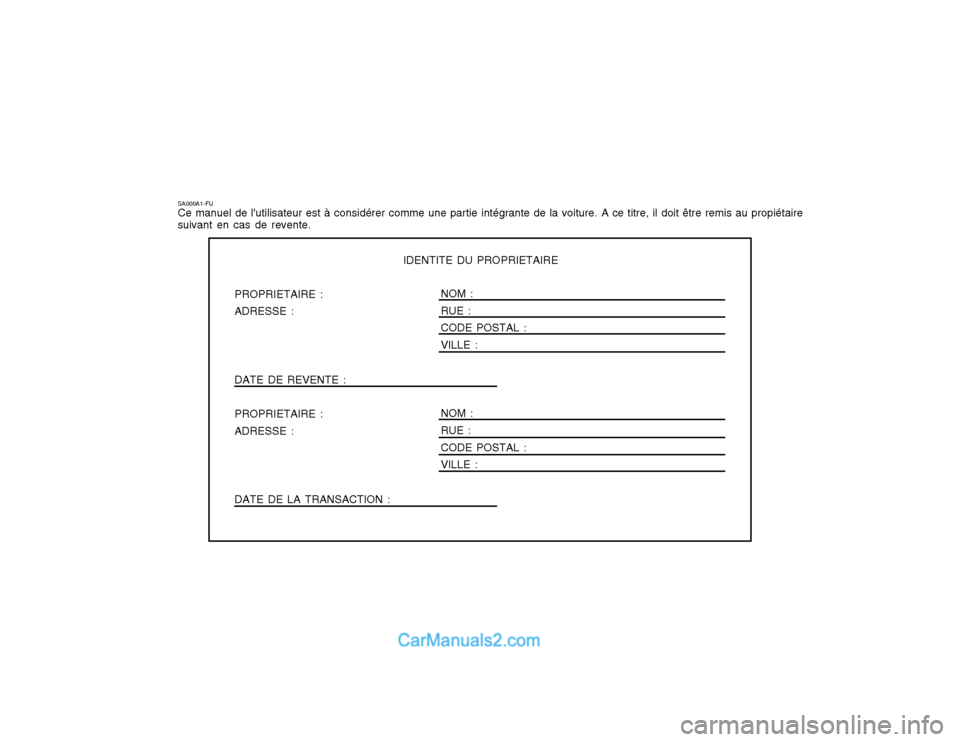

SA000A1-FU Ce manuel de l'utilisateur est à considérer comme une partie intégrante de la voiture. A ce titre, il doit être remis au propiétaire
suivant en cas de revente.
IDENTITE DU PROPRIETAIRE
PROPRIETAIRE : ADRESSE : DATE DE REVENTE : PROPRIETAIRE : ADRESSE : DATE DE LA TRANSACTION : NOM : RUE : CODE POSTAL : VILLE : NOM : RUE : CODE POSTAL : VILLE :
Page 2 of 148

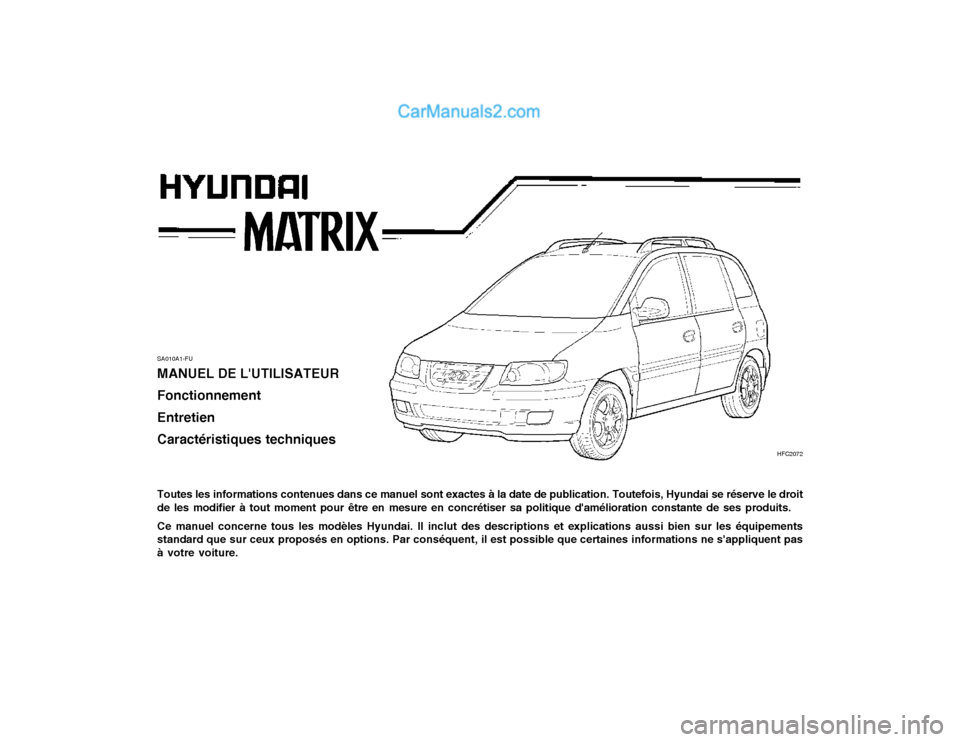

SA010A1-FU MANUEL DE L'UTILISATEUR FonctionnementEntretienCaractéristiques techniques Toutes les informations contenues dans ce manuel sont exactes à la date de publication. Toutefois, Hyundai se réserve le droit de les modifier à tout moment pour être en mesure en concrétiser sa politique d'amélioration constante de ses produits. Ce manuel concerne tous les modèles Hyundai. Il inclut des descriptions et explications aussi bien sur les équipements standard que sur ceux proposés en options. Par conséquent, il est possible que certaines informations ne s'appliquent pas à votre voiture.
HFC2072
Page 3 of 148

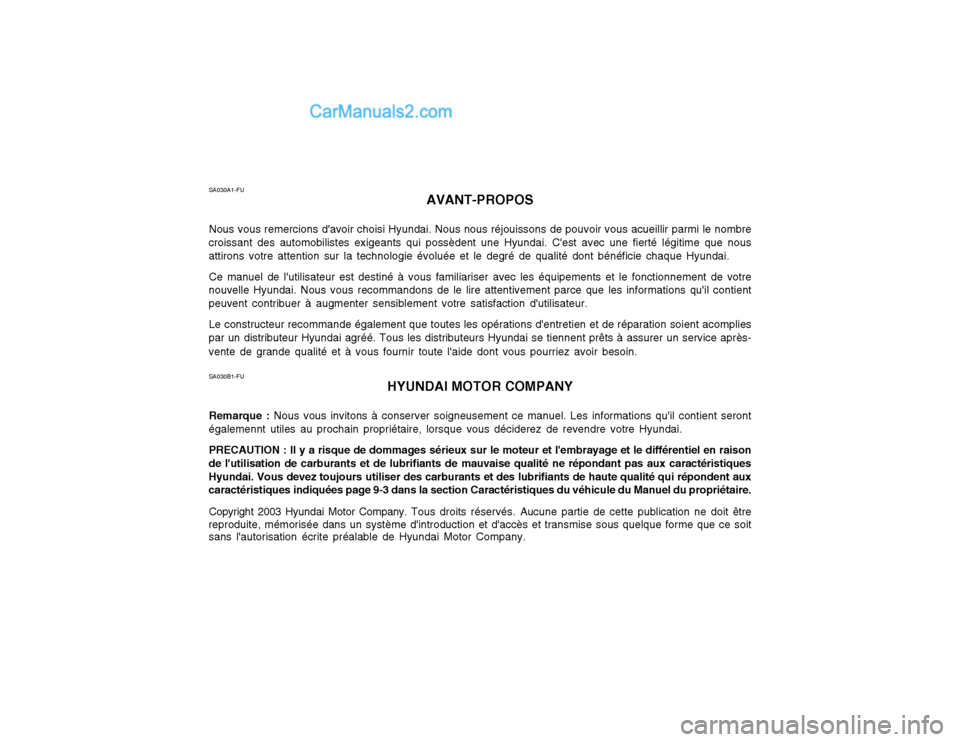

SA030A1-FUAVANT-PROPOS
Nous vous remercions d'avoir choisi Hyundai. Nous nous réjouissons de pouvoir vous acueillir parmi le nombre
croissant des automobilistes exigeants qui possèdent une Hyundai. C'est avec une fierté légitime que nous attirons votre attention sur la technologie évoluée et le degré de qualité dont bénéficie chaque Hyundai.
Ce manuel de l'utilisateur est destiné à vous familiariser avec les équipements et le fonctionnement de votre
nouvelle Hyundai. Nous vous recommandons de le lire attentivement parce que les informations qu'il contient peuvent contribuer à augmenter sensiblement votre satisfaction d'utilisateur.
Le constructeur recommande également que toutes les opérations d'entretien et de réparation soient acomplies
par un distributeur Hyundai agréé. Tous les distributeurs Hyundai se tiennent prêts à assurer un service après- vente de grande qualité et à vous fournir toute l'aide dont vous pourriez avoir besoin.
SA030B1-FU HYUNDAI MOTOR COMPANY
Remarque : Nous vous invitons à conserver soigneusement ce manuel. Les informations qu'il contient seront
égalemennt utiles au prochain propriétaire, lorsque vous déciderez de revendre votre Hyundai.
PRECAUTION : Il y a risque de dommages sérieux sur le moteur et l'embrayage et le différentiel en raison
de l'utilisation de carburants et de lubrifiants de mauvaise qualité ne répondant pas aux caractéristiques Hyundai. Vous devez toujours utiliser des carburants et des lubrifiants de haute qualité qui répondent aux caractéristiques indiquées page 9-3 dans la section Caractéristiques du véhicule du Manuel du propriétaire.
Copyright 2003 Hyundai Motor Company. Tous droits réservés. Aucune partie de cette publication ne doit être
reproduite, mémorisée dans un système d'introduction et d'accès et transmise sous quelque forme que ce soit sans l'autorisation écrite préalable de Hyundai Motor Company.
Page 4 of 148

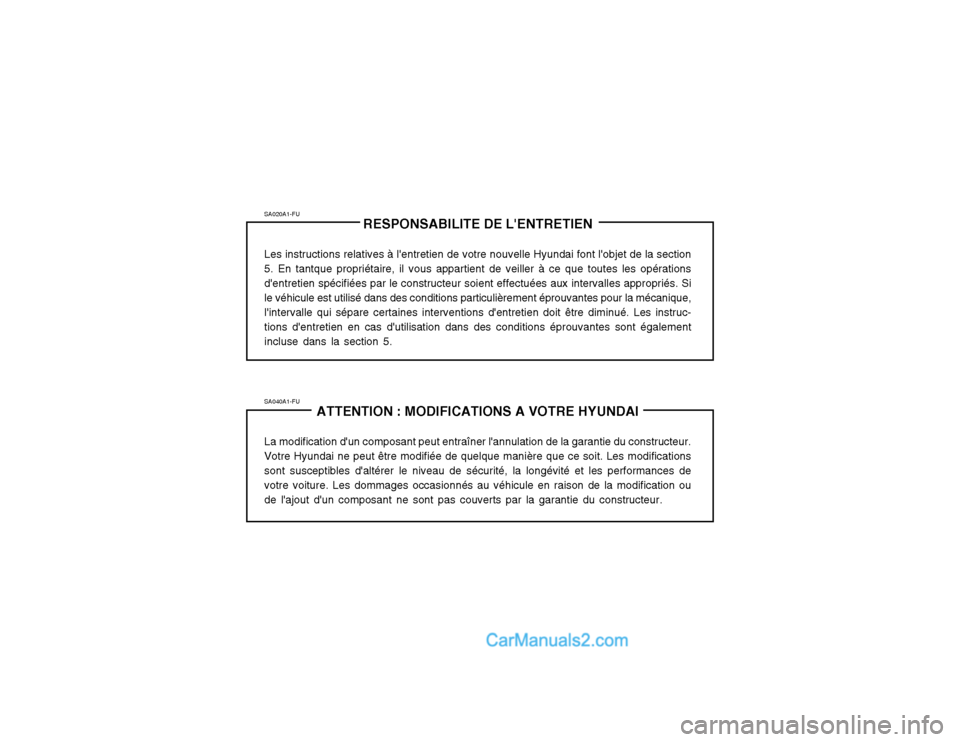

SA020A1-FURESPONSABILITE DE L'ENTRETIEN
Les instructions relatives à l'entretien de votre nouvelle Hyundai font l'objet de la section 5. En tantque propriétaire, il vous appartient de veiller à ce que toutes les opérationsd'entretien spécifiées par le constructeur soient effectuées aux intervalles appropriés. Sile véhicule est utilisé dans des conditions particulièrement éprouvantes pour la mécanique,l'intervalle qui sépare certaines interventions d'entretien doit être diminué. Les instruc-tions d'entretien en cas d'utilisation dans des conditions éprouvantes sont égalementincluse dans la section 5.
SA040A1-FU ATTENTION : MODIFICATIONS A VOTRE HYUNDAI
La modification d'un composant peut entraîner l'annulation de la garantie du constructeur. Votre Hyundai ne peut être modifiée de quelque manière que ce soit. Les modificationssont susceptibles d'altérer le niveau de sécurité, la longévité et les performances devotre voiture. Les dommages occasionnés au véhicule en raison de la modification oude l'ajout d'un composant ne sont pas couverts par la garantie du constructeur.
Page 5 of 148
SA060A1-FUTABLE DES MATIERES
SOMMAIRE SECTION PAGE
1. VISITE GUIDEE - Caractéristiques de votre Hyundai ............. ............................. 1-1
2. AU VOLANT - Comme nt conduire votre Hyundai................................................ 2-1
3. PROBLEME EN ROUTE - Que faire en cas d'urgence ......................................... 3-1
4. ENTRETIEN DE LA CARROSSERIE - Prévention de la corrosion
& nettoyage ............................................................................................................. 4-1
5. LA CLE D'UN FONCTIONNEMENT OPTIMAL - Instructions pour
l'entretien du véhicule ........................................................................................... 5-1
6. MECANIQUE POUR TOUS - L'entretien par vos soins ........................................ 6-1
7. SYSTEME ANTIPOLLUTION .................................................................................. 7-1
8. BON A SAVOIR - Informations produit ................................................................. 8-1
9. CARACTERISTIQUES TECHNIQUES ................................................................... 9-1
10. INDEX ...... .............................................................................................................. 10- 1
1
2
3
4
5
6
7
8
9
10
Page 6 of 148

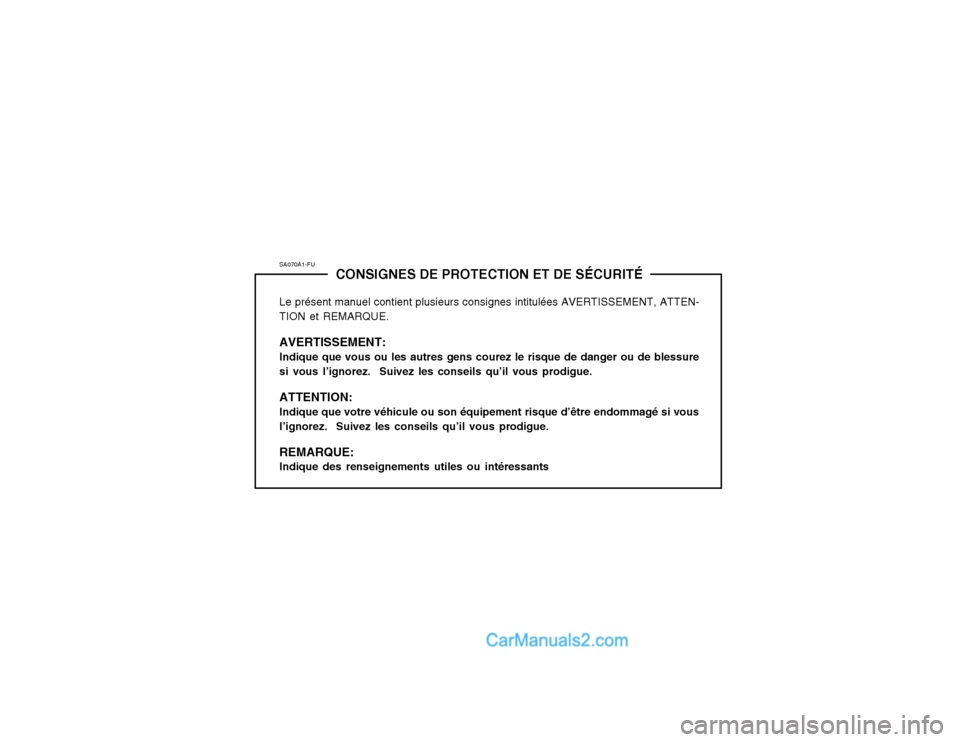

SA070A1-FUCONSIGNES DE PROTECTION ET DE SÉCURITÉ
Le présent manuel contient plusieurs consignes intitulées AVERTISSEMENT, ATTEN- TION et REMARQUE. AVERTISSEMENT: Indique que vous ou les autres gens courez le risque de danger ou de blessure si vous l’ignorez. Suivez les conseils qu’il vous prodigue. ATTENTION: Indique que votre véhicule ou son équipement risque d’être endommagé si vous l’ignorez. Suivez les conseils qu’il vous prodigue. REMARQUE: Indique des renseignements utiles ou intéressants
Page 7 of 148

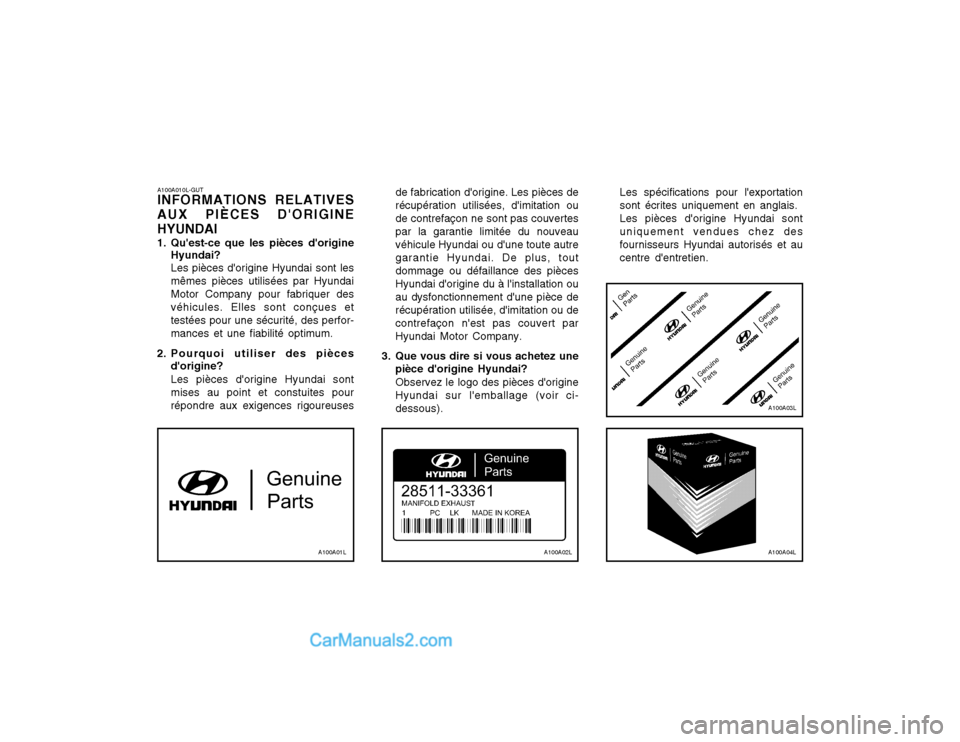

A100A010L-GUT INFORMATIONS RELATIVES
AUX PIÈCES D'ORIGINE HYUNDAI
1. Qu'est-ce que les pièces d'origine Hyundai? Les pièces d'origine Hyundai sont les mêmes pièces utilisées par HyundaiMotor Company pour fabriquer desvéhicules. Elles sont conçues ettestées pour une sécurité, des perfor-mances et une fiabilité optimum.
2. Pourquoi utiliser des pièces d'origine? Les pièces d'origine Hyundai sont mises au point et constuites pourrépondre aux exigences rigoureuses Les spécifications pour l'exportationsont écrites uniquement en anglais. Les pièces d'origine Hyundai sont uniquement vendues chez desfournisseurs Hyundai autorisés et aucentre d'entretien.
de fabrication d'origine. Les pièces derécupération utilisées, d'imitation oude contrefaçon ne sont pas couvertespar la garantie limitée du nouveauvéhicule Hyundai ou d'une toute autregarantie Hyundai. De plus, toutdommage ou défaillance des piècesHyundai d'origine du à l'installation ouau dysfonctionnement d'une pièce derécupération utilisée, d'imitation ou decontrefaçon n'est pas couvert parHyundai Motor Company.
3. Que vous dire si vous achetez une pièce d'origine Hyundai? Observez le logo des pièces d'origine Hyundai sur l'emballage (voir ci-dessous).
A100A01LA100A02LA100A04L
A100A03L
Page 8 of 148

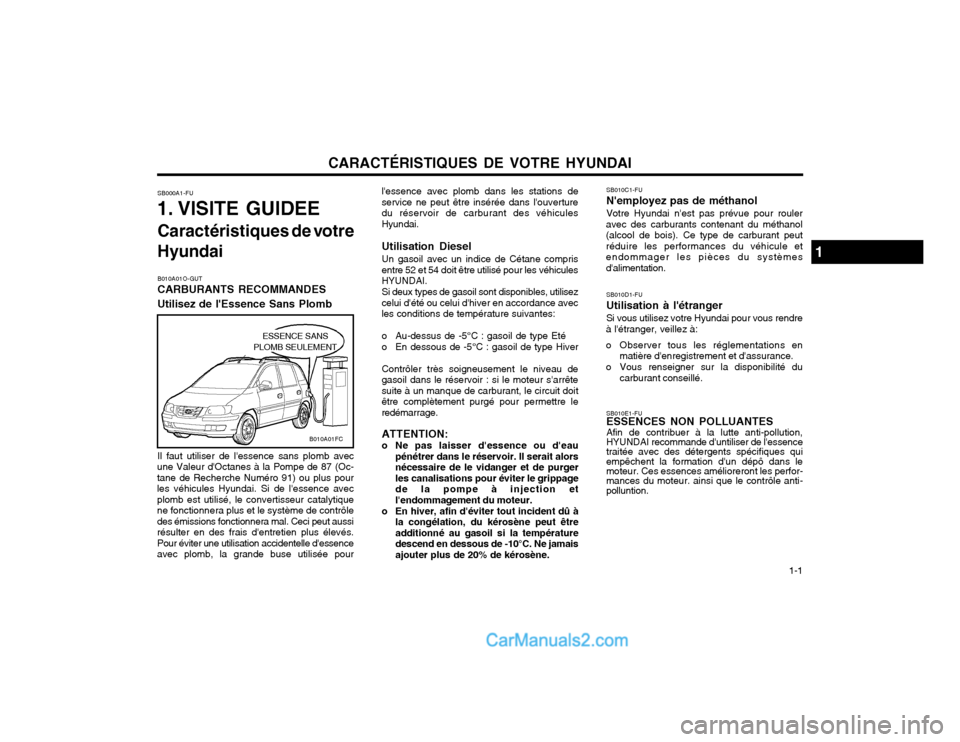

CARACTÉRISTIQUES DE VOTRE HYUNDAI 1-1
B010A01O-GUT CARBURANTS RECOMMANDES Utilisez de l'Essence Sans Plombl'essence avec plomb dans les stations de service ne peut être insérée dans l'ouverturedu réservoir de carburant des véhiculesHyundai.
SB000A1-FU
1. VISITE GUIDEE
Caractéristiques de votre
Hyundai SB010C1-FU N'employez pas de méthanolVotre Hyundai n'est pas prévue pour rouler
avec des carburants contenant du méthanol (alcool de bois). Ce type de carburant peutréduire les performances du véhicule etendommager les pièces du systèmesd'alimentation.
SB010D1-FU Utilisation à l'étrangerSi vous utilisez votre Hyundai pour vous rendre
à l'étranger, veillez à:
o Observer tous les réglementations en matière d'enregistrement et d'assurance.
o Vous renseigner sur la disponibilité du carburant conseillé.
B010A01FC
Il faut utiliser de l'essence sans plomb avec
une Valeur d'Octanes à la Pompe de 87 (Oc- tane de Recherche Numéro 91) ou plus pourles véhicules Hyundai. Si de l'essence avecplomb est utilisé, le convertisseur catalytiquene fonctionnera plus et le système de contrôle
des émissions fonctionnera mal. Ceci peut aussirésulter en des frais d'entretien plus élevés.Pour éviter une utilisation accidentelle d'essenceavec plomb, la grande buse utilisée pour
1Utilisation Diesel Un gasoil avec un indice de Cétane compris
entre 52 et 54 doit être utilisé pour les véhicules HYUNDAI.
Si deux types de gasoil sont disponibles, utilisez
celui d'été ou celui d'hiver en accordance avecles conditions de température suivantes:
o Au-dessus de -5°C : gasoil de type Eté
o En dessous de -5°C : gasoil de type Hiver Contrôler très soigneusement le niveau de
gasoil dans le réservoir : si le moteur s'arrête suite à un manque de carburant, le circuit doitêtre complètement purgé pour permettre leredémarrage.
ATTENTION:
o Ne pas laisser d'essence ou d'eau pénétrer dans le réservoir. Il serait alorsnécessaire de le vidanger et de purgerles canalisations pour éviter le grippagede la pompe à injection etl'endommagement du moteur.
o En hiver, afin d'éviter tout incident dû à la congélation, du kérosène peut êtreadditionné au gasoil si la températuredescend en dessous de -10°C. Ne jamaisajouter plus de 20% de kérosène.
ESSENCE SANS
PLOMB SEULEMENT
SB010E1-FU ESSENCES NON POLLUANTES Afin de contribuer à la lutte anti-pollution, HYUNDAI recommande d'untiliser de l'essence traitée avec des détergents spécifiques qui empêchent la formation d'un dépô dans lemoteur. Ces essences amélioreront les perfor- mances du moteur. ainsi que le contrôle anti- polluntion.
Page 9 of 148

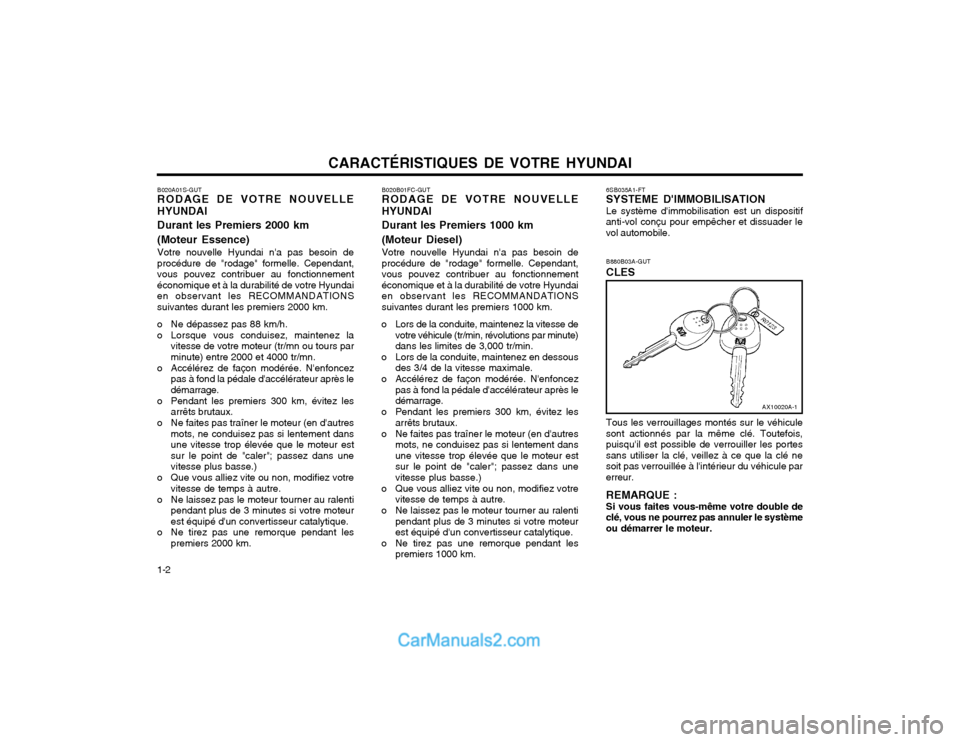

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1-2 B880B03A-GUT CLES Tous les verrouillages montés sur le véhicule
sont actionnés par la même clé. Toutefois, puisqu'il est possible de verrouiller les portessans utiliser la clé, veillez à ce que la clé nesoit pas verrouillée à l'intérieur du véhicule parerreur.
REMARQUE : Si vous faites vous-même votre double de
clé, vous ne pourrez pas annuler le système ou démarrer le moteur. 6SB035A1-FT SYSTEME D'IMMOBILISATION Le système d'immobilisation est un dispositif
anti-vol conçu pour empêcher et dissuader le vol automobile.
AX10020A-1
B020A01S-GUT RODAGE DE VOTRE NOUVELLE HYUNDAI Durant les Premiers 2000 km (Moteur Essence) Votre nouvelle Hyundai n'a pas besoin de procédure de "rodage" formelle. Cependant,vous pouvez contribuer au fonctionnementéconomique et à la durabilité de votre Hyundaien observant les RECOMMANDATIONSsuivantes durant les premiers 2000 km.
o Ne dépassez pas 88 km/h.
o Lorsque vous conduisez, maintenez la vitesse de votre moteur (tr/mn ou tours parminute) entre 2000 et 4000 tr/mn.
o Accélérez de façon modérée. N'enfoncez pas à fond la pédale d'accélérateur après ledémarrage.
o Pendant les premiers 300 km, évitez les arrêts brutaux.
o Ne faites pas traîner le moteur (en d'autres mots, ne conduisez pas si lentement dansune vitesse trop élevée que le moteur estsur le point de "caler"; passez dans unevitesse plus basse.)
o Que vous alliez vite ou non, modifiez votre vitesse de temps à autre.
o Ne laissez pas le moteur tourner au ralenti pendant plus de 3 minutes si votre moteurest équipé d'un convertisseur catalytique.
o Ne tirez pas une remorque pendant les premiers 2000 km. B020B01FC-GUT RODAGE DE VOTRE NOUVELLE HYUNDAI Durant les Premiers 1000 km (Moteur Diesel) Votre nouvelle Hyundai n'a pas besoin de procédure de "rodage" formelle. Cependant,vous pouvez contribuer au fonctionnementéconomique et à la durabilité de votre Hyundaien observant les RECOMMANDATIONSsuivantes durant les premiers 1000 km.
o Lors de la conduite, maintenez la vitesse de votre véhicule (tr/min, révolutions par minute)dans les limites de 3,000 tr/min.
o Lors de la conduite, maintenez en dessous des 3/4 de la vitesse maximale.
o Accélérez de façon modérée. N'enfoncez pas à fond la pédale d'accélérateur après ledémarrage.
o Pendant les premiers 300 km, évitez les arrêts brutaux.
o Ne faites pas traîner le moteur (en d'autres mots, ne conduisez pas si lentement dansune vitesse trop élevée que le moteur estsur le point de "caler"; passez dans unevitesse plus basse.)
o Que vous alliez vite ou non, modifiez votre vitesse de temps à autre.
o Ne laissez pas le moteur tourner au ralenti pendant plus de 3 minutes si votre moteurest équipé d'un convertisseur catalytique.
o Ne tirez pas une remorque pendant les premiers 1000 km.
Page 10 of 148

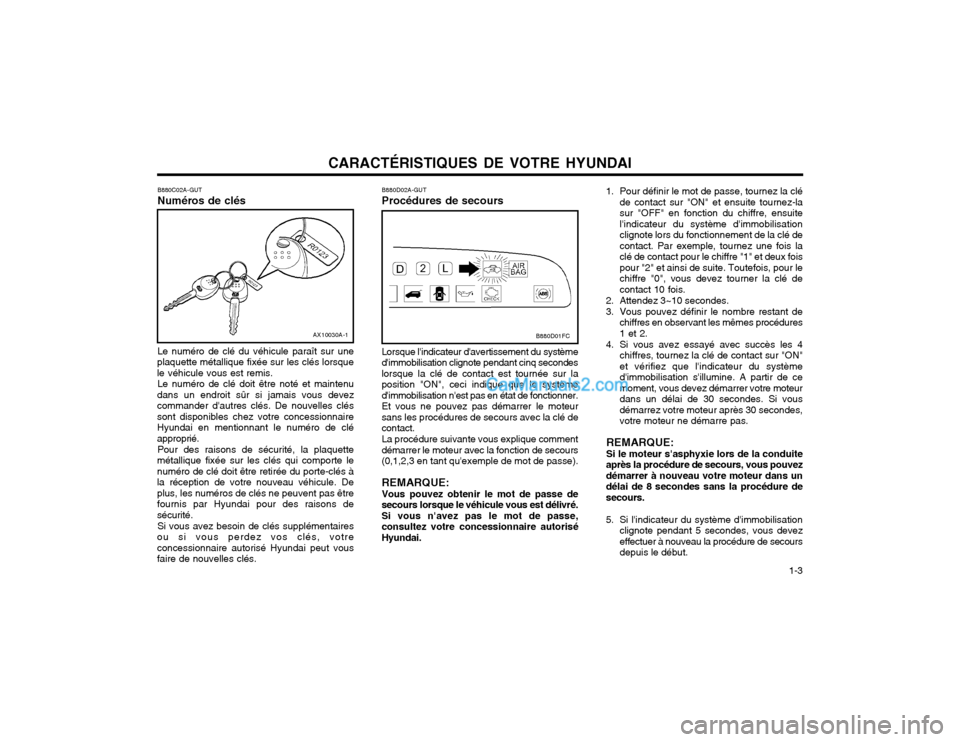

CARACTÉRISTIQUES DE VOTRE HYUNDAI 1-3
B880C02A-GUT Numéros de clés
AX10030A-1
Le numéro de clé du véhicule paraît sur une
plaquette métallique fixée sur les clés lorsque le véhicule vous est remis. Le numéro de clé doit être noté et maintenu
dans un endroit sûr si jamais vous devezcommander d'autres clés. De nouvelles cléssont disponibles chez votre concessionnaireHyundai en mentionnant le numéro de cléapproprié.
Pour des raisons de sécurité, la plaquette
métallique fixée sur les clés qui comporte lenuméro de clé doit être retirée du porte-clés àla réception de votre nouveau véhicule. Deplus, les numéros de clés ne peuvent pas êtrefournis par Hyundai pour des raisons desécurité.
Si vous avez besoin de clés supplémentaires
ou si vous perdez vos clés, votreconcessionnaire autorisé Hyundai peut vousfaire de nouvelles clés. B880D02A-GUT Procédures de secours
Lorsque l'indicateur d'avertissement du système d'immobilisation clignote pendant cinq secondeslorsque la clé de contact est tournée sur laposition "ON", ceci indique que le systèmed'immobilisation n'est pas en état de fonctionner.Et vous ne pouvez pas démarrer le moteursans les procédures de secours avec la clé decontact. La procédure suivante vous explique comment démarrer le moteur avec la fonction de secours(0,1,2,3 en tant qu'exemple de mot de passe). REMARQUE: Vous pouvez obtenir le mot de passe desecours lorsque le véhicule vous est délivré.Si vous n'avez pas le mot de passe,consultez votre concessionnaire autoriséHyundai.
B880D01FC
1. Pour définir le mot de passe, tournez la clé
de contact sur "ON" et ensuite tournez-la sur "OFF" en fonction du chiffre, ensuitel'indicateur du système d'immobilisationclignote lors du fonctionnement de la clé decontact. Par exemple, tournez une fois laclé de contact pour le chiffre "1" et deux foispour "2" et ainsi de suite. Toutefois, pour lechiffre "0", vous devez tourner la clé decontact 10 fois.
2. Attendez 3~10 secondes.
3. Vous pouvez définir le nombre restant de chiffres en observant les mêmes procédures 1 et 2.
4. Si vous avez essayé avec succès les 4 chiffres, tournez la clé de contact sur "ON"et vérifiez que l'indicateur du systèmed'immobilisation s'illumine. A partir de cemoment, vous devez démarrer votre moteurdans un délai de 30 secondes. Si vousdémarrez votre moteur après 30 secondes,votre moteur ne démarre pas.
REMARQUE: Si le moteur s'asphyxie lors de la conduite
après la procédure de secours, vous pouvez démarrer à nouveau votre moteur dans undélai de 8 secondes sans la procédure desecours.
5. Si l'indicateur du système d'immobilisation clignote pendant 5 secondes, vous devez effectuer à nouveau la procédure de secoursdepuis le début.
