Hyundai Matrix 2004 Betriebsanleitung (in German)

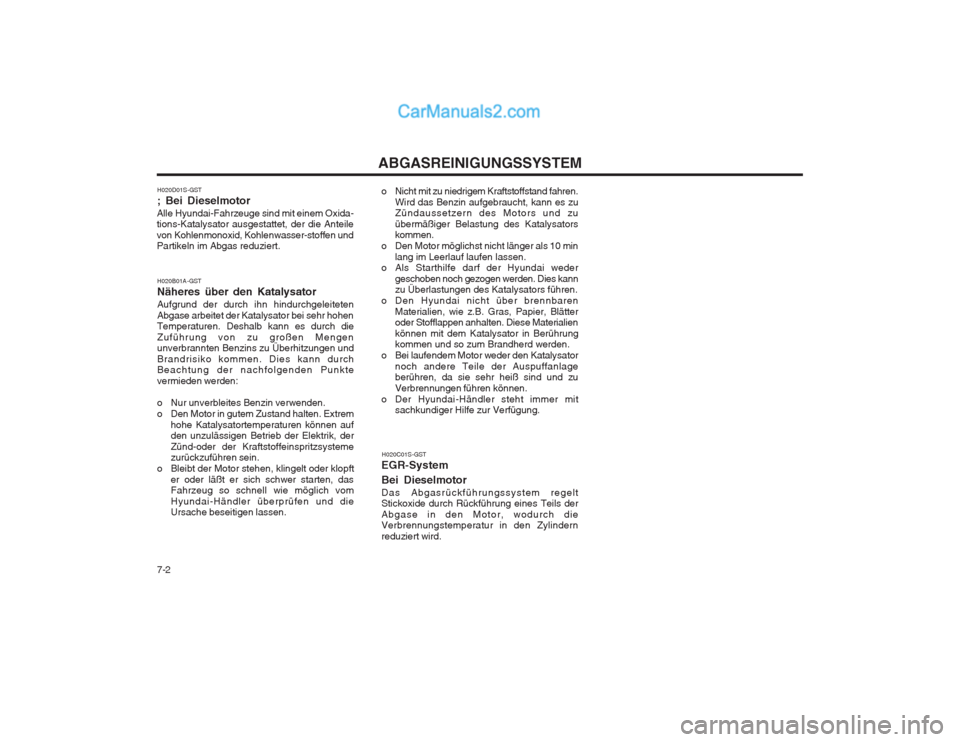

ABGASREINIGUNGSSYSTEM
7-2
H020B01A-GST Näheres über den KatalysatorAufgrund der durch ihn hindurchgeleiteten
Abgase arbeitet der Katalysator bei sehr hohen Temperaturen. Deshalb kann es durch die
Zuführung von zu großen Mengen unverbrannten Benzins zu Überhitzungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermieden werden:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem
hohe Katalysatortemperaturen können auf den unzulässigen Betrieb der Elektrik, der Zünd-oder der Kraftstoffeinspritzsysteme zurückzuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten, dasFahrzeug so schnell wie möglich vom
Hyundai-Händler überprüfen und die Ursache beseitigen lassen. o Nicht mit zu niedrigem Kraftstoffstand fahren.
Wird das Benzin aufgebraucht, kann es zuZündaussetzern des Motors und zu
übermäßiger Belastung des Katalysators kommen.
o Den Motor möglichst nicht länger als 10 min lang im Leerlauf laufen lassen.
o Als Starthilfe darf der Hyundai weder
geschoben noch gezogen werden. Dies kannzu Überlastungen des Katalysators führen.
o Den Hyundai nicht über brennbaren
Materialien, wie z.B. Gras, Papier, Blätteroder Stofflappen anhalten. Diese Materialien
können mit dem Katalysator in Berührung kommen und so zum Brandherd werden.
o Bei laufendem Motor weder den Katalysator noch andere Teile der Auspuffanlageberühren, da sie sehr heiß sind und zu
Verbrennungen führen können.
o Der Hyundai-Händler steht immer mit sachkundiger Hilfe zur Verfügung.
H020D01S-GST ; Bei Dieselmotor
Alle Hyundai-Fahrzeuge sind mit einem Oxida- tions-Katalysator ausgestattet, der die Anteile von Kohlenmonoxid, Kohlenwasser-stoffen und Partikeln im Abgas reduziert.
H020C01S-GST
EGR-System Bei Dieselmotor Das Abgasrückführungssystem regelt Stickoxide durch Rückführung eines Teils der Abgase in den Motor, wodurch die Verbrennungstemperatur in den Zylindern reduziert wird.

8-1

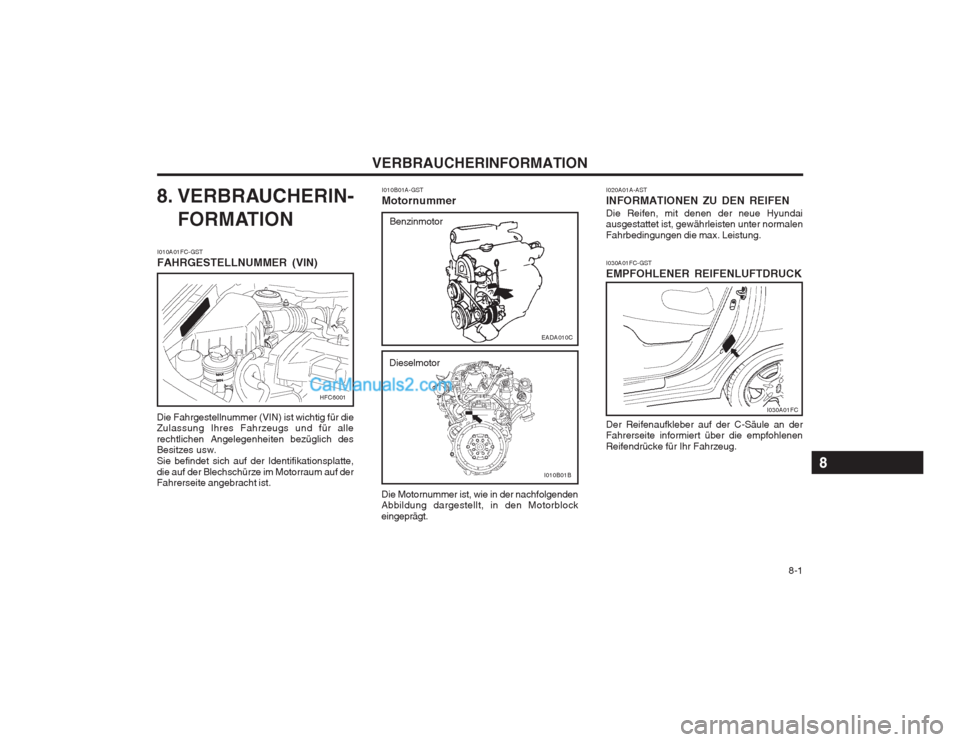

VERBRAUCHERINFORMATION
I010B01A-GST Motornummer
I030A01FC-GSTEMPFOHLENER REIFENLUFTDRUCK
I010A01FC-GSTFAHRGESTELLNUMMER (VIN)
8. VERBRAUCHERIN-
FORMATION
Die Fahrgestellnummer (VIN) ist wichtig für die Zulassung Ihres Fahrzeugs und für alle rechtlichen Angelegenheiten bezüglich des Besitzes usw. Sie befindet sich auf der Identifikationsplatte,die auf der Blechschürze im Motorraum auf der Fahrerseite angebracht ist. Die Motornummer ist, wie in der nachfolgendenAbbildung dargestellt, in den Motorblock eingeprägt.I020A01A-AST INFORMATIONEN ZU DEN REIFENDie Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unter normalen Fahrbedingungen die max. Leistung. Der Reifenaufkleber auf der C-Säule an der Fahrerseite informiert über die empfohlenen Reifendrücke für Ihr Fahrzeug.
8I010B01B
Benzinmotor
Dieselmotor
HFC6001
EADA010C
I030A01FC

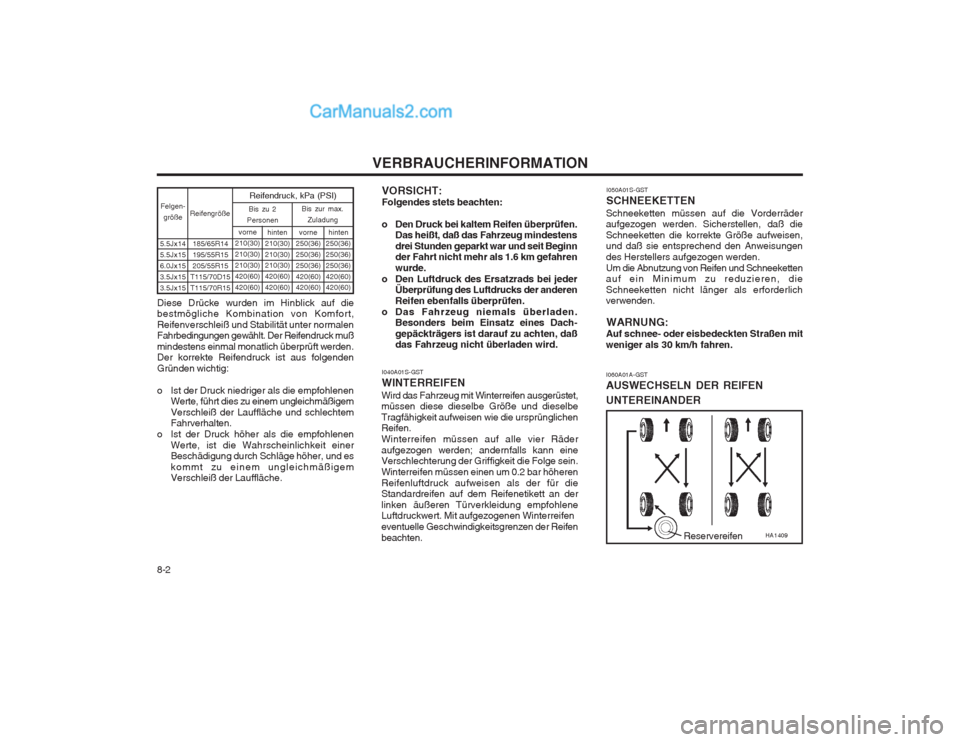

VERBRAUCHERINFORMATION
8-2 VORSICHT: Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen.
Das heißt, daß das Fahrzeug mindestens drei Stunden geparkt war und seit Beginn der Fahrt nicht mehr als 1.6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei jeder Überprüfung des Luftdrucks der anderenReifen ebenfalls überprüfen.
o Das Fahrzeug niemals überladen. Besonders beim Einsatz eines Dach-gepäckträgers ist darauf zu achten, daß das Fahrzeug nicht überladen wird.
I040A01S-GST WINTERREIFEN
Wird das Fahrzeug mit Winterreifen ausgerüstet, müssen diese dieselbe Größe und dieselbe Tragfähigkeit aufweisen wie die ursprünglichen Reifen. Winterreifen müssen auf alle vier Räderaufgezogen werden; andernfalls kann eine Verschlechterung der Griffigkeit die Folge sein. Winterreifen müssen einen um 0.2 bar höherenReifenluftdruck aufweisen als der für die Standardreifen auf dem Reifenetikett an der linken äußeren Türverkleidung empfohlene Luftdruckwert. Mit aufgezogenen Winterreifen eventuelle Geschwindigkeitsgrenzen der Reifenbeachten. I050A01S-GST SCHNEEKETTEN
Schneeketten müssen auf die Vorderräder
aufgezogen werden. Sicherstellen, daß die Schneeketten die korrekte Größe aufweisen,
und daß sie entsprechend den Anweisungen des Herstellers aufgezogen werden.Um die Abnutzung von Reifen und Schneeketten
auf ein Minimum zu reduzieren, die Schneeketten nicht länger als erforderlich verwenden.
WARNUNG:
Auf schnee- oder eisbedeckten Straßen mit weniger als 30 km/h fahren. I060A01A-GST AUSWECHSELN DER REIFEN UNTEREINANDER
HA1409
5.5Jx14 5.5Jx156.0Jx153.5Jx153.5Jx15
Reifengröße
Felgen-
größe Reifendruck, kPa (PSI)
185/65R14195/55R15205/55R15
T115/70D15T115/70R15 hinten
210(30)210(30) 210(30) 420(60)420(60) vorne
250(36)250(36)250(36)420(60) 420(60)
Bis zu 2
Personen Bis zur max.
Zuladung
hinten
250(36) 250(36)250(36)420(60) 420(60)
vorne
210(30) 210(30)210(30)420(60)420(60)
Diese Drücke wurden im Hinblick auf die bestmögliche Kombination von Komfort, Reifenverschleiß und Stabilität unter normalen Fahrbedingungen gewählt. Der Reifendruck muß mindestens einmal monatlich überprüft werden. Der korrekte Reifendruck ist aus folgenden Gründen wichtig:
o Ist der Druck niedriger als die empfohlenen Werte, führt dies zu einem ungleichmäßigem Verschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die empfohlenen Werte, ist die Wahrscheinlichkeit einerBeschädigung durch Schläge höher, und es kommt zu einem ungleichmäßigem Verschleiß der Lauffläche.
Reservereifen

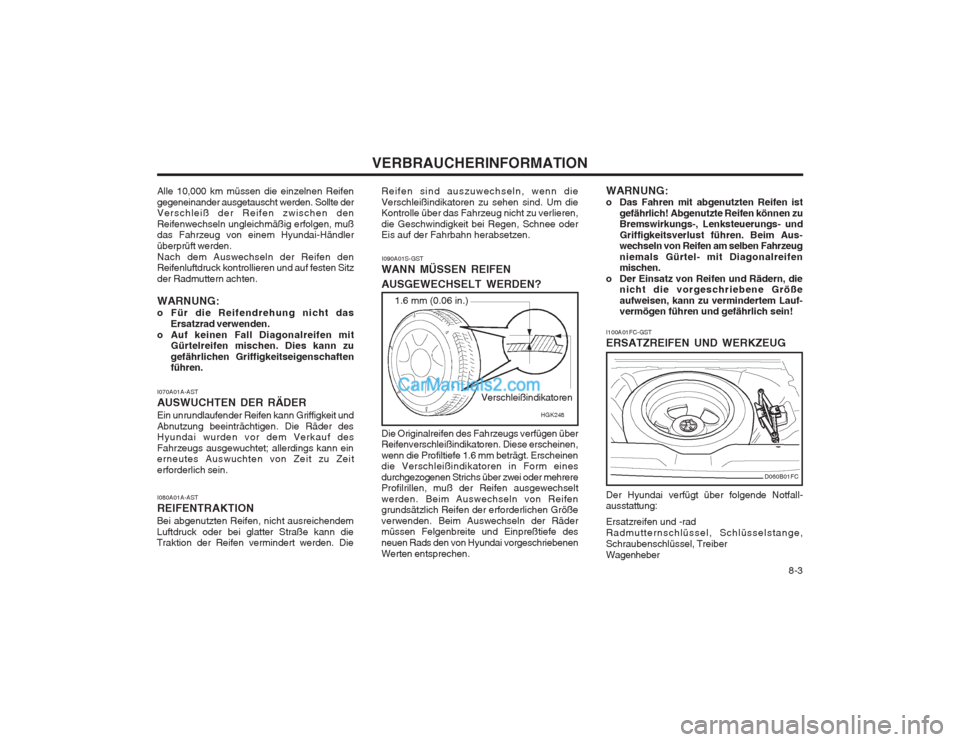

8-3
VERBRAUCHERINFORMATION
Die Originalreifen des Fahrzeugs verfügen über Reifenverschleißindikatoren. Diese erscheinen, wenn die Profiltiefe 1.6 mm beträgt. Erscheinen die Verschleißindikatoren in Form eines durchgezogenen Strichs über zwei oder mehrere Profilrillen, muß der Reifen ausgewechselt werden. Beim Auswechseln von Reifen grundsätzlich Reifen der erforderlichen Größe verwenden. Beim Auswechseln der Räder müssen Felgenbreite und Einpreßtiefe des neuen Rads den von Hyundai vorgeschriebenenWerten entsprechen.
Alle 10,000 km müssen die einzelnen Reifengegeneinander ausgetauscht werden. Sollte der Verschleiß der Reifen zwischen den Reifenwechseln ungleichmäßig erfolgen, muß das Fahrzeug von einem Hyundai-Händler überprüft werden.Nach dem Auswechseln der Reifen den Reifenluftdruck kontrollieren und auf festen Sitz der Radmuttern achten. WARNUNG:
o Für die Reifendrehung nicht das
Ersatzrad verwenden.
o Auf keinen Fall Diagonalreifen mit Gürtelreifen mischen. Dies kann zu gefährlichen Griffigkeitseigenschaften führen.
I070A01A-AST AUSWUCHTEN DER RÄDEREin unrundlaufender Reifen kann Griffigkeit und Abnutzung beeinträchtigen. Die Räder des Hyundai wurden vor dem Verkauf des
Fahrzeugs ausgewuchtet; allerdings kann ein erneutes Auswuchten von Zeit zu Zeit erforderlich sein. I090A01S-GST
WANN MÃœSSEN REIFEN AUSGEWECHSELT WERDEN?
HGK248
1.6 mm (0.06 in.)
Verschleißindikatoren
Reifen sind auszuwechseln, wenn die Verschleißindikatoren zu sehen sind. Um die Kontrolle über das Fahrzeug nicht zu verlieren, die Geschwindigkeit bei Regen, Schnee oder Eis auf der Fahrbahn herabsetzen.
I100A01FC-GST ERSATZREIFEN UND WERKZEUG Der Hyundai verfügt über folgende Notfall- ausstattung: Ersatzreifen und -rad Radmutternschlüssel, Schlüsselstange,Schraubenschlüssel, TreiberWagenheber
I080A01A-AST REIFENTRAKTION
Bei abgenutzten Reifen, nicht ausreichendem Luftdruck oder bei glatter Straße kann die Traktion der Reifen vermindert werden. Die
D060B01FC
WARNUNG:
o Das Fahren mit abgenutzten Reifen ist
gefährlich! Abgenutzte Reifen können zu Bremswirkungs-, Lenksteuerungs- und Griffigkeitsverlust führen. Beim Aus- wechseln von Reifen am selben Fahrzeug niemals Gürtel- mit Diagonalreifen mischen.
o Der Einsatz von Reifen und Rädern, die nicht die vorgeschriebene Größe aufweisen, kann zu vermindertem Lauf- vermögen führen und gefährlich sein!

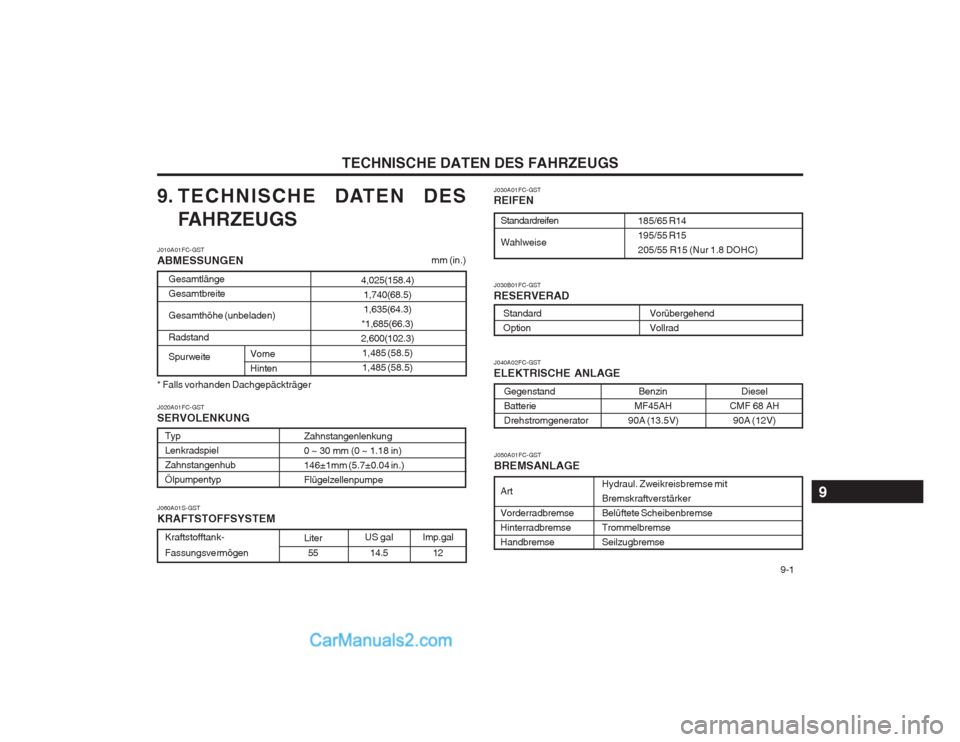

TECHNISCHE DATEN DES FAHRZEUGS 9-1
9. TECHNISCHE DATEN DES
FAHRZEUGS
J010A01FC-GST ABMESSUNGEN mm (in.)
J020A01FC-GSTSERVOLENKUNG
Zahnstangenlenkung 0 ~ 30 mm (0 ~ 1.18 in)146±1mm (5.7±0.04 in.)Flügelzellenpumpe
Benzin
MF45AH
90A (13.5V)
Gegenstand BatterieDrehstromgenerator
J040A02FC-GST ELEKTRISCHE ANLAGE
J050A01FC-GSTBREMSANLAGE
J030A01FC-GST REIFEN
Standardreifen Wahlweise
185/65 R14 195/55 R15205/55 R15 (Nur 1.8 DOHC)
TypLenkradspielZahnstangenhubÖlpumpentyp
Hydraul. Zweikreisbremse mit BremskraftverstärkerBelüftete ScheibenbremseTrommelbremseSeilzugbremse
Art Vorderradbremse HinterradbremseHandbremse9
Diesel
CMF 68 AH 90A (12V)
Vorne Hinten
GesamtlängeGesamtbreite Gesamthöhe (unbeladen)Radstand Spurweite
4,025(158.4)
1,740(68.5) 1,635(64.3)
*1,685(66.3)
2,600(102.3) 1,485 (58.5)1,485 (58.5)
Liter 55
Imp.gal
12
J060A01S-GST KRAFTSTOFFSYSTEM
Kraftstofftank- Fassungsvermögen US gal
14.5
J030B01FC-GST RESERVERAD
Vorübergehend Vollrad
StandardOption
* Falls vorhanden Dachgepäckträger

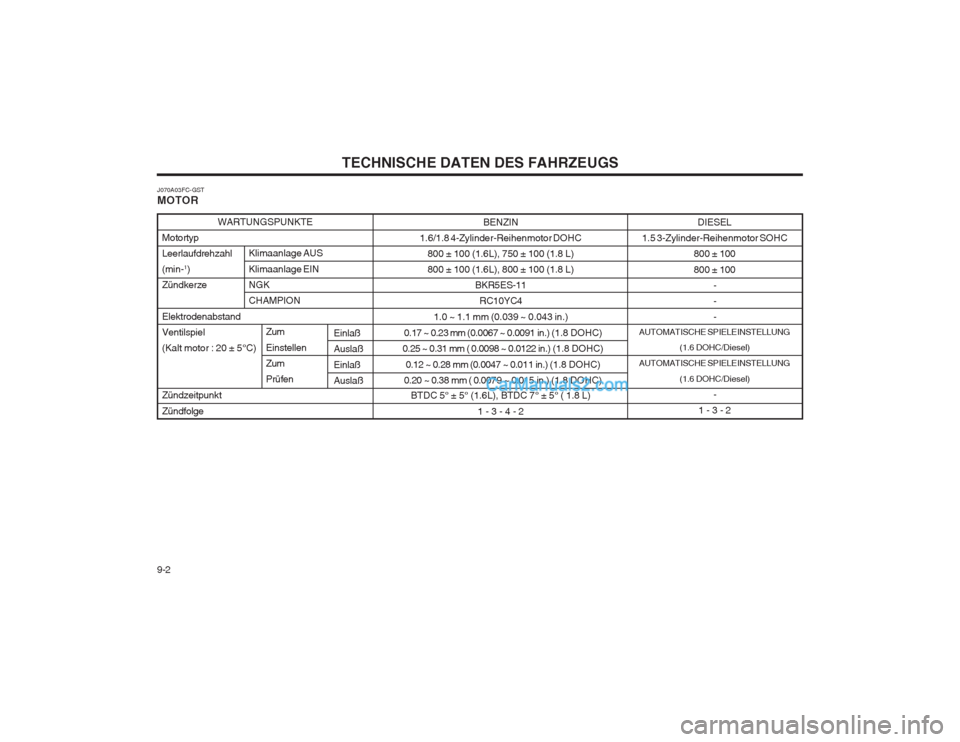

TECHNISCHE DATEN DES FAHRZEUGS
9-2 Motortyp Leerlaufdrehzahl(min-
1
)
Zündkerze Elektrodenabstand Ventilspiel(Kalt motor : 20 ± 5°C) Zündzeitpunkt Zündfolge
J070A03FC-GST MOTOR
WARTUNGSPUNKTE
DIESEL
1.5 3-Zylinder-Reihenmotor SOHC 800 ± 100 800 ± 100
- --
AUTOMATISCHE SPIELEINSTELLUNG
(1.6 DOHC/Diesel)
AUTOMATISCHE SPIELEINSTELLUNG (1.6 DOHC/Diesel)
-
1 - 3 - 2BENZIN
1.6/1.8 4-Zylinder-Reihenmotor DOHC 800 ± 100 (1.6L), 750 ± 100 (1.8 L) 800 ± 100 (1.6L), 800 ± 100 (1.8 L) BKR5ES-11
RC10YC4
1.0 ~ 1.1 mm (0.039 ~ 0.043 in.)
BTDC 5° ± 5° (1.6L), BTDC 7° ± 5° ( 1.8 L) 1 - 3 - 4 - 2
Klimaanlage AUS Klimaanlage EIN NGKCHAMPION
0.17 ~ 0.23 mm (0.0067 ~ 0.0091 in.) (1.8 DOHC)
0.25 ~ 0.31 mm ( 0.0098 ~ 0.0122 in.) (1.8 DOHC)
0.12 ~ 0.28 mm (0.0047 ~ 0.011 in.) (1.8 DOHC)
0.20 ~ 0.38 mm ( 0.0079 ~ 0.015 in.) (1.8 DOHC)Einlaß Auslaß Einlaß AuslaßZum Einstellen ZumPrüfen

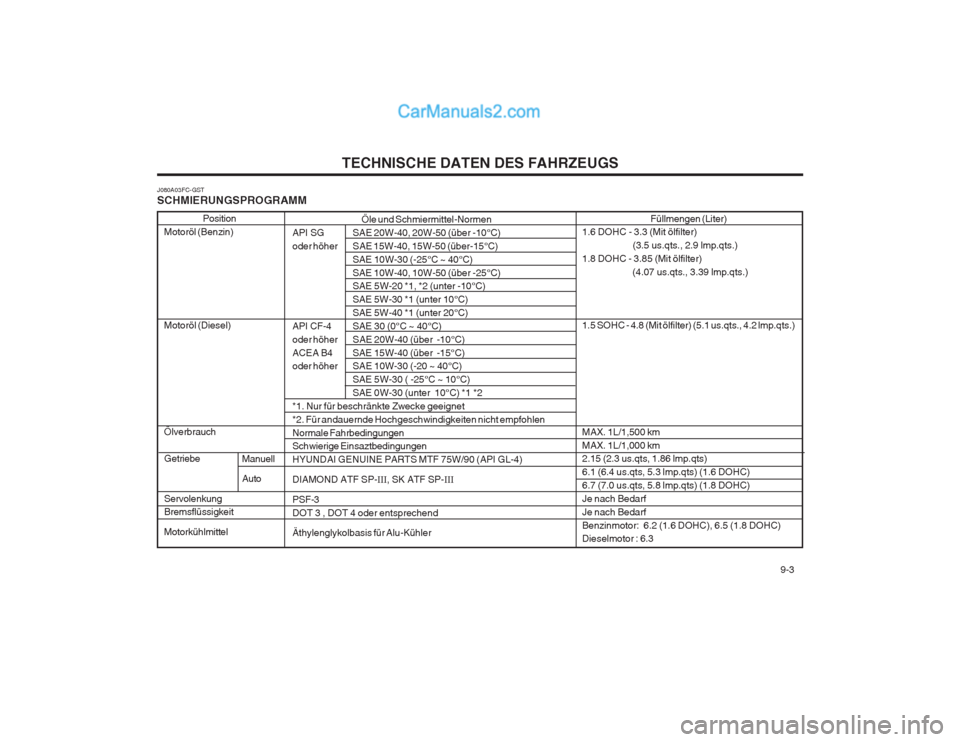

TECHNISCHE DATEN DES FAHRZEUGS 9-3
Öle und Schmiermittel-Normen
API SG SAE 20W-40, 20W-50 (über -10°C)
oder höher SAE 15W-40, 15W-50 (über-15°C) SAE 10W-30 (-25°C ~ 40°C)SAE 10W-40, 10W-50 (über -25°C) SAE 5W-20 *1, *2 (unter -10°C) SAE 5W-30 *1 (unter 10°C)SAE 5W-40 *1 (unter 20°C)
API CF-4 SAE 30 (0°C ~ 40°C)
oder höher SAE 20W-40 (über -10°C)
ACEA B4 SAE 15W-40 (über -15°C)
oder höher SAE 10W-30 (-20 ~ 40°C) SAE 5W-30 ( -25°C ~ 10°C)
SAE 0W-30 (unter 10°C) *1 *2
*1. Nur für beschränkte Zwecke geeignet*2. Für andauernde Hochgeschwindigkeiten nicht empfohlenNormale Fahrbedingungen Schwierige Einsaztbedingungen HYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) DIAMOND ATF SP- III, SK ATF SP- III
PSF-3 DOT 3 , DOT 4 oder entsprechend Äthylenglykolbasis für Alu-Kühler Füllmengen (Liter)
1.6 DOHC - 3.3 (Mit ölfilter)
(3.5 us.qts., 2.9 lmp.qts.)
1.8 DOHC - 3.85 (Mit ölfilter)
(4.07 us.qts., 3.39 lmp.qts.)
1.5 SOHC - 4.8 (Mit ölfilter) (5.1 us.qts., 4.2 lmp.qts.) MAX. 1L/1,500 km MAX. 1L/1,000 km 2.15 (2.3 us.qts, 1.86 lmp.qts) 6.1 (6.4 us.qts, 5.3 lmp.qts) (1.6 DOHC)6.7 (7.0 us.qts, 5.8 lmp.qts) (1.8 DOHC)Je nach BedarfJe nach BedarfBenzinmotor: 6.2 (1.6 DOHC), 6.5 (1.8 DOHC) Dieselmotor : 6.3
J080A03FC-GST SCHMIERUNGSPROGRAMM
Position
Motoröl (Benzin) Motoröl (Diesel) Ölverbrauch Getriebe Servolenkung Bremsflüssigkeit Motorkühlmittel
Manuell Auto

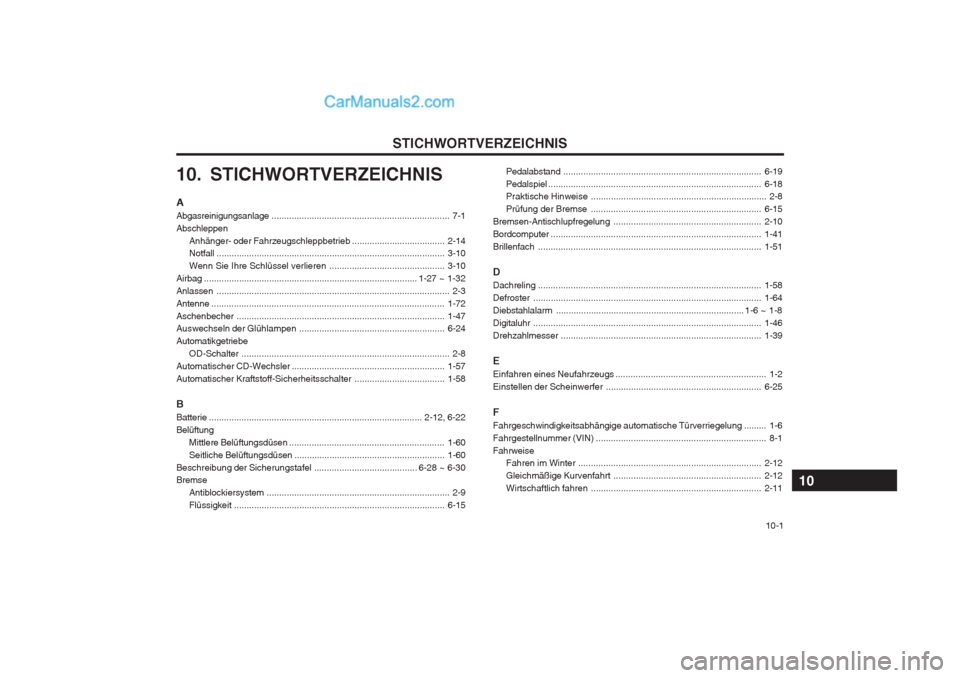

STICHWORTVERZEICHNIS 10-1
A Abgasreinigungsanlage
....................................................................... 7-1
Abschleppen Anhänger- oder Fahrzeugschleppbetrieb .....................................2-14
Notfall ........................................................................................... 3-10
Wenn Sie Ihre Schlüssel verlieren ..............................................3-10
Airbag ..................................................................................... 1-27 ~ 1-32
Anlassen ............................................................................................. 2-3
Antenne ............................................................................................. 1-72
Aschenbecher ................................................................................... 1-47
Auswechseln der Glühlampen .......................................................... 6-24
Automatikgetriebe OD-Schalter ................................................................................... 2-8
Automatischer CD-Wechsler ............................................................. 1-57
Automatischer Kraftstoff-Sicherheitsschalter ....................................1-58
BBatterie ..................................................................................... 2-12, 6-22
Belüftung Mittlere Belüftungsdüsen .............................................................. 1-60
Seitliche Belüftungsdüsen ................. ...........................................1-60
Beschreibung der Sicherungstafel ......................................... 6-28 ~ 6-30 Bremse Antiblockiersystem ......................................................................... 2-9
Flüssigkeit .................................................................................... 6-15Pedalabstand
............................................................................... 6-19
Pedalspiel ..................................................................................... 6-18
Praktische Hinweise ...................................................................... 2-8
Prüfung der Bremse .................................................................... 6-15
Bremsen-Antischlupfregelung ........................................................... 2-10
Bordcomputer .................................................................................... 1-41
Brillenfach ......................................................................................... 1-51
D Dachreling ......................................................................................... 1-58
Defros ter ........................................................................................... 1-64
Diebstahlal arm ........................................................................... 1-6 ~ 1-8
Digitaluhr ........................................................................................... 1-46
Drehzahlmesser ................................................................................ 1-39
E
Einfahren eines Neufahrzeugs ............................................................ 1-2
Einstellen der Scheinwerfer .............................................................. 6-25
F
Fahrgeschwindigkeitsabhängige automatische Türverriegelung ......... 1-6 Fahrgestellnummer (VIN) .................................................................... 8-1
Fahrweise Fahren im Winter ......................................................................... 2-12
Gleichmäßige Kurvenfahrt ........................................................... 2-12
Wirtschaftlich fahren .................................................................... 2-11
10. STICHWORTVERZEICHNIS
10

STICHWORTVERZEICHNIS

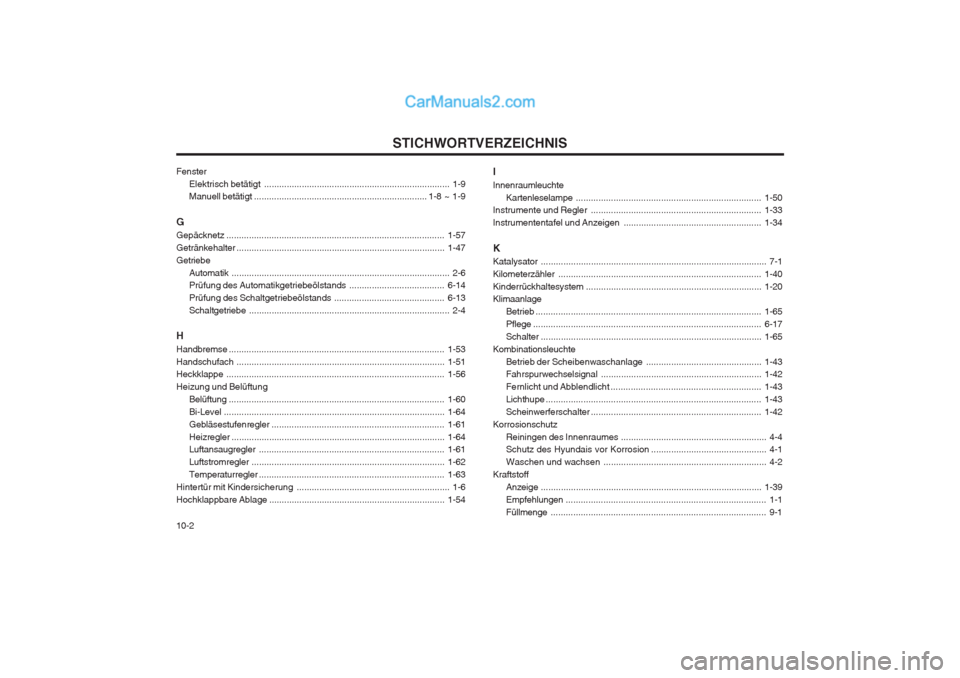

10-2
Fenster
Elektrisch betätigt .......................................................................... 1-9
Manuell betätigt ..................................................................... 1-8 ~ 1-9
G Gepäcknetz ....................................................................................... 1-57
Getränkehalter ................................................................................... 1-47
Getriebe Automatik ....................................................................................... 2-6
Prüfung des Automatikgetriebeölstands ...................................... 6-14
Prüfung des Schaltgetriebeölstands ............................................ 6-13
Schaltgetriebe ................................................................................ 2-4
H Handbremse ...................................................................................... 1-53
Handschufach ................................................................................... 1-51
Heckklappe ....................................................................................... 1-56
Heizung und Belüftung
Belüftung ...................................................................................... 1-60
Bi-Level ........................................................................................ 1-64
Gebläsestufenregler ..................................................................... 1-61
Heizregler ..................................................................................... 1-64
Luftansaugregler .......................................................................... 1-61
Luftstromregler ............................................................................. 1-62
Temperaturregler .......................................................................... 1-63
Hintertür mit Kindersicherung ............................................................. 1-6
Hochklappbare Ablage ...................................................................... 1-54IInnenraumleuchte
Kartenleselampe .......................................................................... 1-50
Instrumente und Regler .................................................................... 1-33
Instrumententafel und Anzeigen ....................................................... 1-34
K Katalysator .......................................................................................... 7-1
Kilometerzähler ................................................................................. 1-40
Kinderrückhaltesystem ...................................................................... 1-20
Klimaanlage
Betrieb .......................................................................................... 1-65
Pflege ........................................................................................... 6-17
Schalter ........................................................................................ 1-65
Kombinationsleuchte Betrieb der Scheibenwaschanlage .............................................. 1-43
Fahrspurwechselsignal ................................................................ 1-42
Fernlicht und Abblendlicht ............................................................ 1-43
Lichthup e ...................................................................................... 1-43
Scheinwerferschalter .................................................................... 1-42
Korrosionschutz Reiningen des Innenraumes .......................................................... 4-4
Schutz des Hyundais vor Korrosion .............................................. 4-1
Waschen und wachsen ................................................................. 4-2
Kraftstoff Anzeige ........................................................................................ 1-39
Empfehlungen ................................................................................ 1-1
Füllmenge ...................................................................................... 9-1

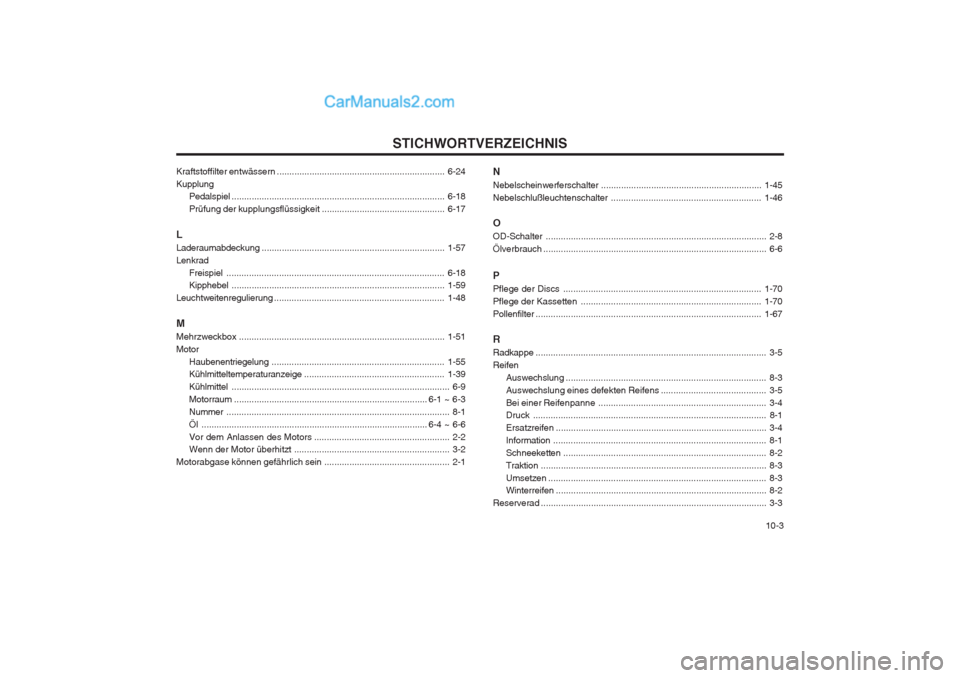

STICHWORTVERZEICHNIS 10-3
Kraftstoffilter entwässern ...................................................................
6-24
Kupplung Pedalspiel ..................................................................................... 6-18
Prüfung der kupplungsflüssigkeit .................................................6-17
L Laderaumabdeckung ......................................................................... 1-57
Lenkrad Freispiel ....................................................................................... 6-18
Kipphebel ..................................................................................... 1-59
Leuchtweitenregulierung .................................................................... 1-48
MMehrzweckbox .................................................................................. 1-51
Motor Haubenentriegelung ..................................................................... 1-55
Kühlmitteltemperaturanzeige ........................................................ 1-39
Kühlmittel ....................................................................................... 6-9
Motorraum ............................................................................. 6-1 ~ 6-3
Nummer ......................................................................................... 8-1
Öl .......................................................................................... 6-4 ~ 6-6 Vor dem Anlassen des Motors ...................................................... 2-2
Wenn der Motor überhitzt .............................................................. 3-2
Motorabgase können gefährlich sein .................................................. 2-1 N Nebelscheinwerferschalter
................................................................ 1-45
Nebelschlußleuchtenschalter .. .......................................................... 1-46
O OD-Schalter ........................................................................................ 2-8
Ölverbrauch ......................................................................................... 6-6
PPflege der Discs ............................................................................... 1-70
Pflege der Kassetten ........................................................................ 1-70
Pollenfilte r .......................................................................................... 1-67
RRadkappe ............................................................................................ 3-5
Reifen Auswechslung ................................................................................ 8-3
Auswechslung eines defekten Reifens .......................................... 3-5
Bei einer Reifenpanne ................................................................... 3-4
Druck ............................................................................................. 8-1 Ersatzreifen .................................................................................... 3-4
Information ..................................................................................... 8-1
Schneeketten ................................................................................. 8-2
Traktion .......................................................................................... 8-3
Umsetzen ....................................................................................... 8-3
Winterreifen .................................................................................... 8-2
Reserverad .......................................................................................... 3-3
