Hyundai Matrix 2004 Betriebsanleitung (in German)

4-5

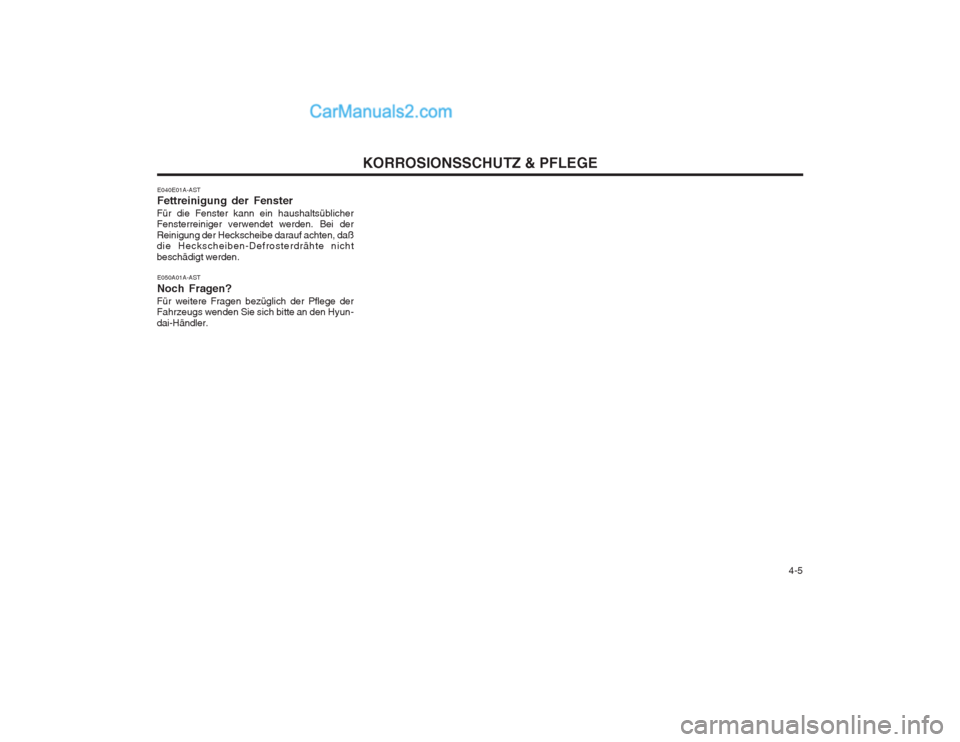

KORROSIONSSCHUTZ & PFLEGE
E040E01A-AST Fettreinigung der Fenster
Für die Fenster kann ein haushaltsüblicher Fensterreiniger verwendet werden. Bei der Reinigung der Heckscheibe darauf achten, daß die Heckscheiben-Defrosterdrähte nicht beschädigt werden.
E050A01A-AST Noch Fragen?
Für weitere Fragen bezüglich der Pflege der Fahrzeugs wenden Sie sich bitte an den Hyun- dai-Händler.

5-1
WARTUNG DES FAHRZEUGS

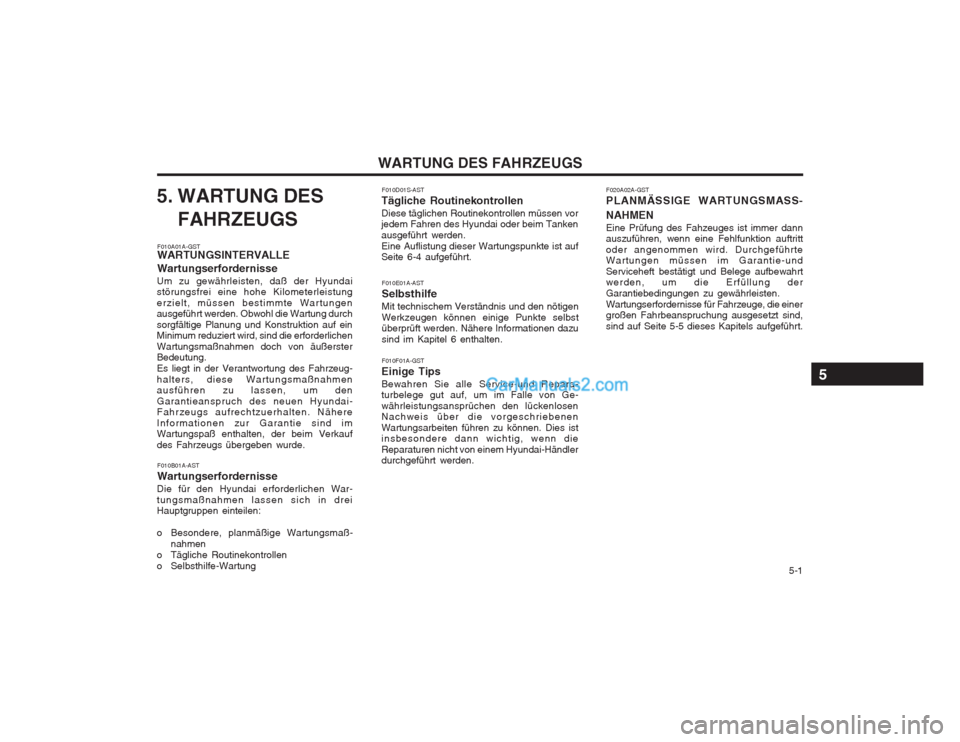

5. WARTUNG DES FAHRZEUGS
F010F01A-GST
Einige Tips
Bewahren Sie alle Service-und Repara- turbelege gut auf, um im Falle von Ge- währleistungsansprüchen den lückenlosen Nachweis über die vorgeschriebenen Wartungsarbeiten führen zu können. Dies ist insbesondere dann wichtig, wenn die Reparaturen nicht von einem Hyundai-Händler durchgeführt werden.
F010A01A-GST WARTUNGSINTERVALLE Wartungserfordernisse
Um zu gewährleisten, daß der Hyundai
störungsfrei eine hohe Kilometerleistung erzielt, müssen bestimmte Wartungen ausgeführt werden. Obwohl die Wartung durch sorgfältige Planung und Konstruktion auf ein Minimum reduziert wird, sind die erforderlichen Wartungsmaßnahmen doch von äußerster Bedeutung. Es liegt in der Verantwortung des Fahrzeug-
halters, diese Wartungsmaßnahmen ausführen zu lassen, um den Garantieanspruch des neuen Hyundai- Fahrzeugs aufrechtzuerhalten. Nähere Informationen zur Garantie sind im Wartungspaß enthalten, der beim Verkauf des Fahrzeugs übergeben wurde.
F010B01A-AST Wartungserfordernisse
Die für den Hyundai erforderlichen War- tungsmaßnahmen lassen sich in drei Hauptgruppen einteilen:
o Besondere, planmäßige Wartungsmaß- nahmen
o Tägliche Routinekontrollen
o Selbsthilfe-Wartung F010D01S-AST
Tägliche Routinekontrollen Diese täglichen Routinekontrollen müssen vor jedem Fahren des Hyundai oder beim Tanken ausgeführt werden.Eine Auflistung dieser Wartungspunkte ist auf Seite 6-4 aufgeführt.
F010E01A-AST SelbsthilfeMit technischem Verständnis und den nötigen Werkzeugen können einige Punkte selbst überprüft werden. Nähere Informationen dazu sind im Kapitel 6 enthalten. F020A02A-GST PLANMÄSSIGE WARTUNGSMASS- NAHMEN Eine Prüfung des Fahzeuges ist immer dann auszuführen, wenn eine Fehlfunktion auftritt oder angenommen wird. Durchgeführte Wartungen müssen im Garantie-und Serviceheft bestätigt und Belege aufbewahrt werden, um die Erfüllung der Garantiebedingungen zu gewährleisten.Wartungserfordernisse für Fahrzeuge, die einer großen Fahrbeanspruchung ausgesetzt sind, sind auf Seite 5-5 dieses Kapitels aufgeführt.
5

WARTUNG DES FAHRZEUGS
5-2 BESCHREIBUNG

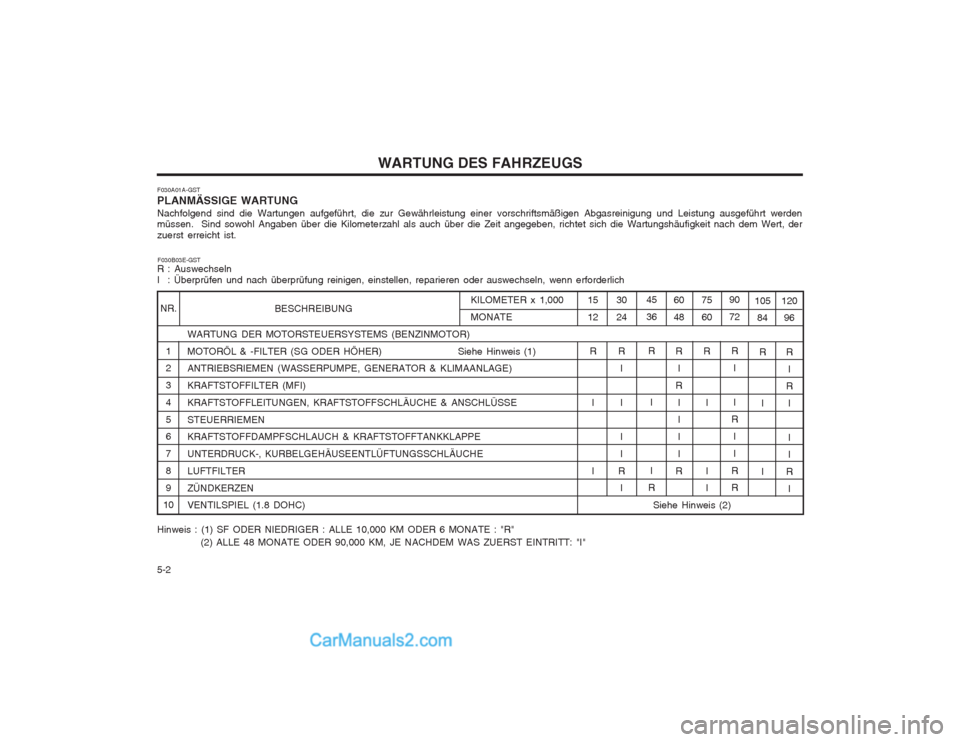

WARTUNG DER MOTORSTEUERSYSTEMS (BENZINMOTOR)
MOTORÖL & -FILTER (SG ODER HÖHER) Siehe Hinweis (1) ANTRIEBSRIEMEN (WASSERPUMPE, GENERATOR & KLIMAANLAGE) KRAFTSTOFFILTER (MFI)KRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSESTEUERRIEMEN KRAFTSTOFFDAMPFSCHLAUCH & KRAFTSTOFFTANKKLAPPE UNTERDRUCK-, KURBELGEHÄUSEENTLÜFTUNGSSCHLÄUCHELUFTFILTERZÜNDKERZEN VENTILSPIEL (1.8 DOHC)
F030A01A-GST PLANMÄSSIGE WARTUNG
Nachfolgend sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung ausgeführt werden
müssen. Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist.
F030B03E-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
NR.
1 2 345 6 789
10 120
96
RI
R
I I I
R IKILOMETER x 1,000 MONATE105 84
R
I I90 72RI I
R
I I
R R75 60
R
I I I60 48R I
R
I I II
R30 24
R I I I I
R I15 12
R
I I45 36R
I I
R
Hinweis : (1) SF ODER NIEDRIGER : ALLE 10,000 KM ODER 6 MONATE : "R" (2) ALLE 48 MONATE ODER 90,000 KM, JE NACHDEM WAS ZUERST EINTRITT: "I"
Siehe Hinweis (2)

5-3
WARTUNG DES FAHRZEUGS

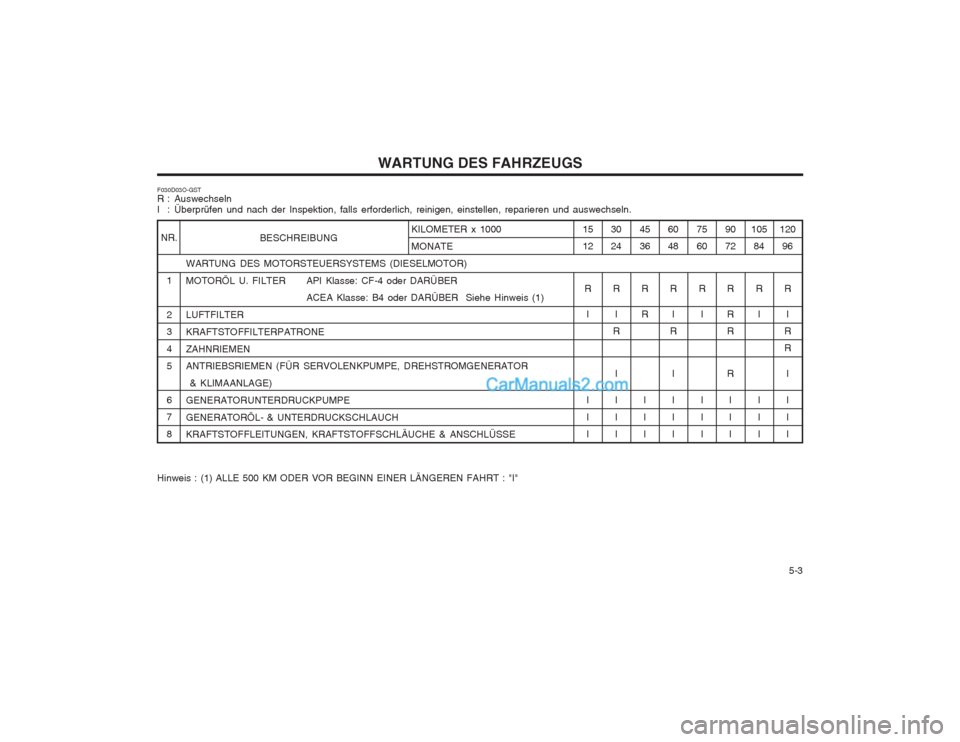

F030D03O-GST
R : Auswechseln
I : Überprüfen und nach der Inspektion, falls erforderlich, reinigen, einstellen, reparieren und auswechseln.
Hinweis : (1) ALLE 500 KM ODER VOR BEGINN EINER LÄNGEREN FAHRT : "I" BESCHREIBUNG
WARTUNG DES MOTORSTEUERSYSTEMS (DIESELMOTOR)
MOTORÖL U. FILTER API Klasse: CF-4 oder DARÜBER ACEA Klasse: B4 oder DARÜBER Siehe Hinweis (1)
LUFTFILTERKRAFTSTOFFILTERPATRONEZAHNRIEMEN ANTRIEBSRIEMEN (FÜR SERVOLENKPUMPE, DREHSTROMGENERATOR & KLIMAANLAGE)GENERATORUNTERDRUCKPUMPEGENERATORÖL- & UNTERDRUCKSCHLAUCH KRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSE
NR.
1 2 3 45 6 7 8 120
96
RI
R R
I I I I
105
84
RI I I I
9072
R R R R I I I
7560
R I I I I
6048
RI
R
I I I I
4536
R R
I I I
3024
R I
R
I I I I
1512
R I I I IKILOMETER x 1000 MONATE

WARTUNG DES FAHRZEUGS
5-4 15 12
I I II I II II I 45 36
I I II I II II I 75 60
I I II I II II I 105
84
I I II I II II I
30 24
I
R I IIIIIII II II

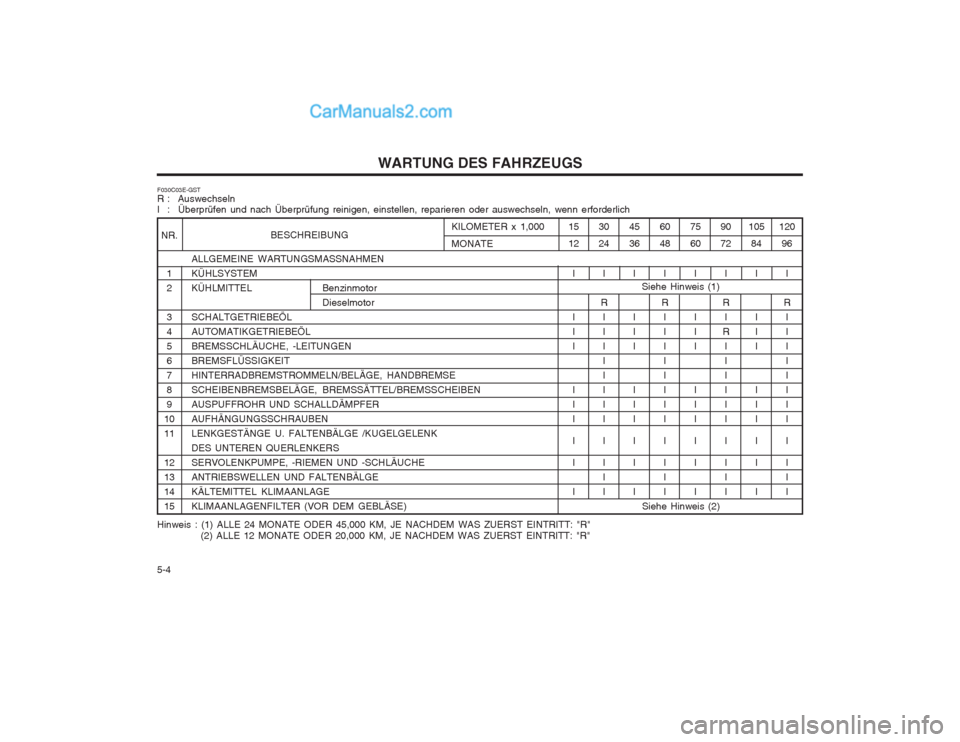

BESCHREIBUNG
ALLGEMEINE WARTUNGSMASSNAHMENKÜHLSYSTEM
KÜHLMITTEL Benzinmotor Dieselmotor
SCHALTGETRIEBEÖLAUTOMATIKGETRIEBEÖLBREMSSCHLÄUCHE, -LEITUNGENBREMSFLÜSSIGKEITHINTERRADBREMSTROMMELN/BELÄGE, HANDBREMSESCHEIBENBREMSBELÄGE, BREMSSÄTTEL/BREMSSCHEIBENAUSPUFFROHR UND SCHALLDÄMPFERAUFHÄNGUNGSSCHRAUBENLENKGESTÄNGE U. FALTENBÄLGE /KUGELGELENKDES UNTEREN QUERLENKERSSERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHEANTRIEBSWELLEN UND FALTENBÄLGEKÄLTEMITTEL KLIMAANLAGE
KLIMAANLAGENFILTER (VOR DEM GEBLÄSE)
NR.
1 2 3 456789
1011 12 131415 KILOMETER x 1,000 MONATE
F030C03E-GST
R : Auswechseln
I : Überprüfen und nach Überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Siehe Hinweis (1)
Hinweis : (1) ALLE 24 MONATE ODER 45,000 KM, JE NACHDEM WAS ZUERST EINTRITT: "R"
(2) ALLE 12 MONATE ODER 20,000 KM, JE NACHDEM WAS ZUERST EINTRITT: "R" Siehe Hinweis (2)
60 48
I
R I IIIIIII II II 90 72
I
R I
R I IIIII II II 120
96
I
R IIIIIIII II II

5-5
WARTUNG DES FAHRZEUGS

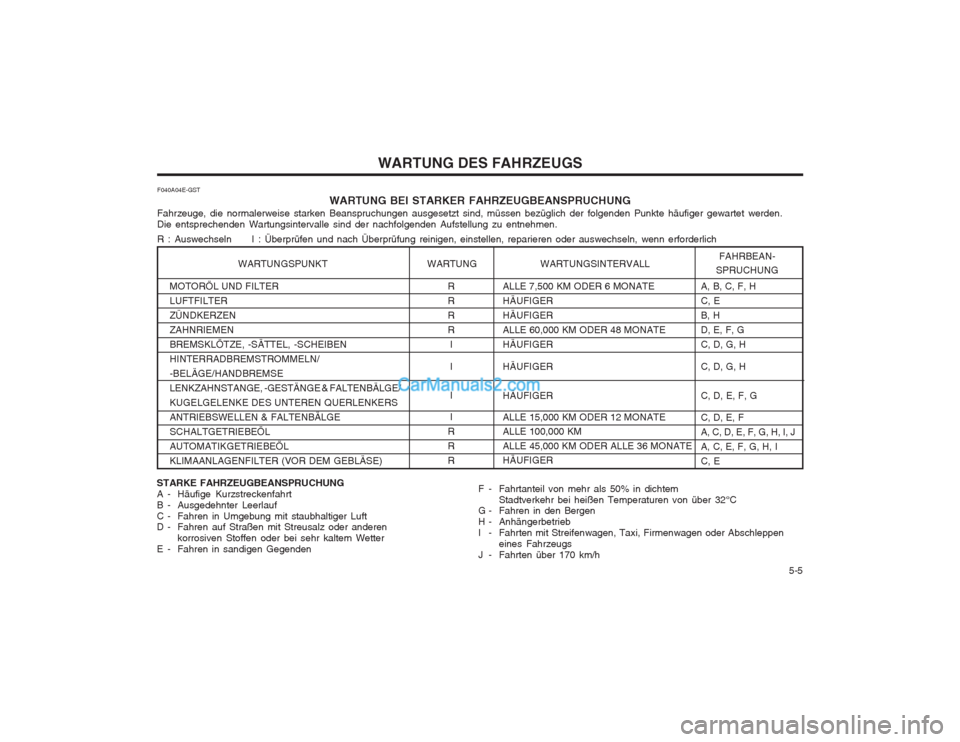

F040A04E-GST WARTUNG BEI STARKER FAHRZEUGBEANSPRUCHUNG
Fahrzeuge, die normalerweise starken Beanspruchungen ausgesetzt sind, müssen bezüglich der folgenden Punkte häufiger gewartet w erden.
Die entsprechenden Wartungsintervalle sind der nachfolgenden Aufstellung zu entnehmen.
R : Auswechseln I : Überprüfen und nach Überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
FAHRBEAN-
SPRUCHUNGWARTUNG WARTUNGSINTERVALL
WARTUNGSPUNKT
MOTORÖL UND FILTER LUFTFILTERZÜNDKERZENZAHNRIEMENBREMSKLÖTZE, -SÄTTEL, -SCHEIBENHINTERRADBREMSTROMMELN/-BELÄGE/HANDBREMSELENKZAHNSTANGE, -GESTÄNGE & FALTENBÄLGE/KUGELGELENKE DES UNTEREN QUERLENKERSANTRIEBSWELLEN & FALTENBÄLGESCHALTGETRIEBEÖLAUTOMATIKGETRIEBEÖLKLIMAANLAGENFILTER (VOR DEM GEBLÄSE)ALLE 7,500 KM ODER 6 MONATE HÄUFIGERHÄUFIGERALLE 60,000 KM ODER 48 MONATEHÄUFIGER HÄUFIGER HÄUFIGER ALLE 15,000 KM ODER 12 MONATE ALLE 100,000 KM ALLE 45,000 KM ODER ALLE 36 MONATE HÄUFIGER A, B, C, F, H C, EB, HD, E, F, GC, D, G, H C, D, G, H C, D, E, F, G C, D, E, F A, C, D, E, F, G, H, I, JA, C, E, F, G, H, IC, E
STARKE FAHRZEUGBEANSPRUCHUNG
A - Häufige Kurzstreckenfahrt
B - Ausgedehnter Leerlauf
C - Fahren in Umgebung mit staubhaltiger Luft
D - Fahren auf Straßen mit Streusalz oder anderen
korrosiven Stoffen oder bei sehr kaltem Wetter
E - Fahren in sandigen Gegenden F - Fahrtanteil von mehr als 50% in dichtem
Stadtverkehr bei heißen Temperaturen von über 32°C
G - Fahren in den Bergen
H - Anhängerbetrieb
I - Fahrten mit Streifenwagen, Taxi, Firmenwagen oder Abschleppen
eines Fahrzeugs
J - Fahrten über 170 km/h
R RRR
I I I I
R RR

WARTUNG DES FAHRZEUGS

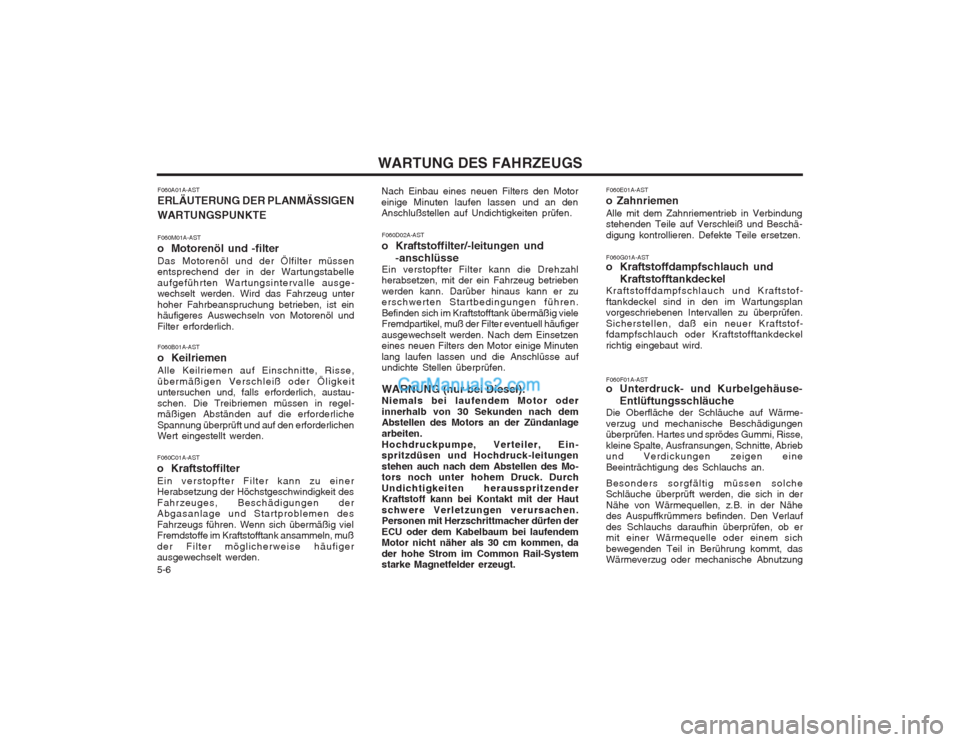

5-6 F060A01A-AST ERLÄUTERUNG DER PLANMÄSSIGEN WARTUNGSPUNKTE F060M01A-AST
o Motorenöl und -filterDas Motorenöl und der Ölfilter müssen entsprechend der in der Wartungstabelle aufgeführten Wartungsintervalle ausge- wechselt werden. Wird das Fahrzeug unter hoher Fahrbeanspruchung betrieben, ist ein häufigeres Auswechseln von Motorenöl und Filter erforderlich. F060B01A-AST
o KeilriemenAlle Keilriemen auf Einschnitte, Risse, übermäßigen Verschleiß oder Öligkeit untersuchen und, falls erforderlich, austau- schen. Die Treibriemen müssen in regel- mäßigen Abständen auf die erforderliche Spannung überprüft und auf den erforderlichen Wert eingestellt werden.
F060C01A-AST
o KraftstoffilterEin verstopfter Filter kann zu einer Herabsetzung der Höchstgeschwindigkeit des Fahrzeuges, Beschädigungen der Abgasanlage und Startproblemen des Fahrzeugs führen. Wenn sich übermäßig viel
Fremdstoffe im Kraftstofftank ansammeln, muß der Filter möglicherweise häufiger ausgewechselt werden. Nach Einbau eines neuen Filters den Motor
einige Minuten laufen lassen und an den Anschlußstellen auf Undichtigkeiten prüfen.
F060D02A-AST
o Kraftstoffilter/-leitungen und -anschlüsse
Ein verstopfter Filter kann die Drehzahl herabsetzen, mit der ein Fahrzeug betrieben werden kann. Darüber hinaus kann er zu erschwerten Startbedingungen führen. Befinden sich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuell häufiger ausgewechselt werden. Nach dem Einsetzen eines neuen Filters den Motor einige Minuten lang laufen lassen und die Anschlüsse auf undichte Stellen überprüfen. WARNUNG (nur bei Diesel): Niemals bei laufendem Motor oderinnerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten.Hochdruckpumpe, Verteiler, Ein- spritzdüsen und Hochdruck-leitungen stehen auch nach dem Abstellen des Mo- tors noch unter hohem Druck. Durch Undichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personen mit Herzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt. F060E01A-AST o ZahnriemenAlle mit dem Zahnriementrieb in Verbindung stehenden Teile auf Verschleiß und Beschä- digung kontrollieren. Defekte Teile ersetzen. F060G01A-AST
o Kraftstoffdampfschlauch und
Kraftstofftankdeckel
Kraftstoffdampfschlauch und Kraftstof-
ftankdeckel sind in den im Wartungsplan vorgeschriebenen Intervallen zu überprüfen. Sicherstellen, daß ein neuer Kraftstof- fdampfschlauch oder Kraftstofftankdeckel richtig eingebaut wird. F060F01A-AST
o Unterdruck- und Kurbelgehäuse-
Entlüftungsschläuche
Die Oberfläche der Schläuche auf Wärme- verzug und mechanische Beschädigungen überprüfen. Hartes und sprödes Gummi, Risse, kleine Spalte, Ausfransungen, Schnitte, Abrieb und Verdickungen zeigen eine Beeinträchtigung des Schlauchs an. Besonders sorgfältig müssen solche Schläuche überprüft werden, die sich in der Nähe von Wärmequellen, z.B. in der Nähe des Auspuffkrümmers befinden. Den Verlauf des Schlauchs daraufhin überprüfen, ob er mit einer Wärmequelle oder einem sich bewegenden Teil in Berührung kommt, das Wärmeverzug oder mechanische Abnutzung

5-7
WARTUNG DES FAHRZEUGS

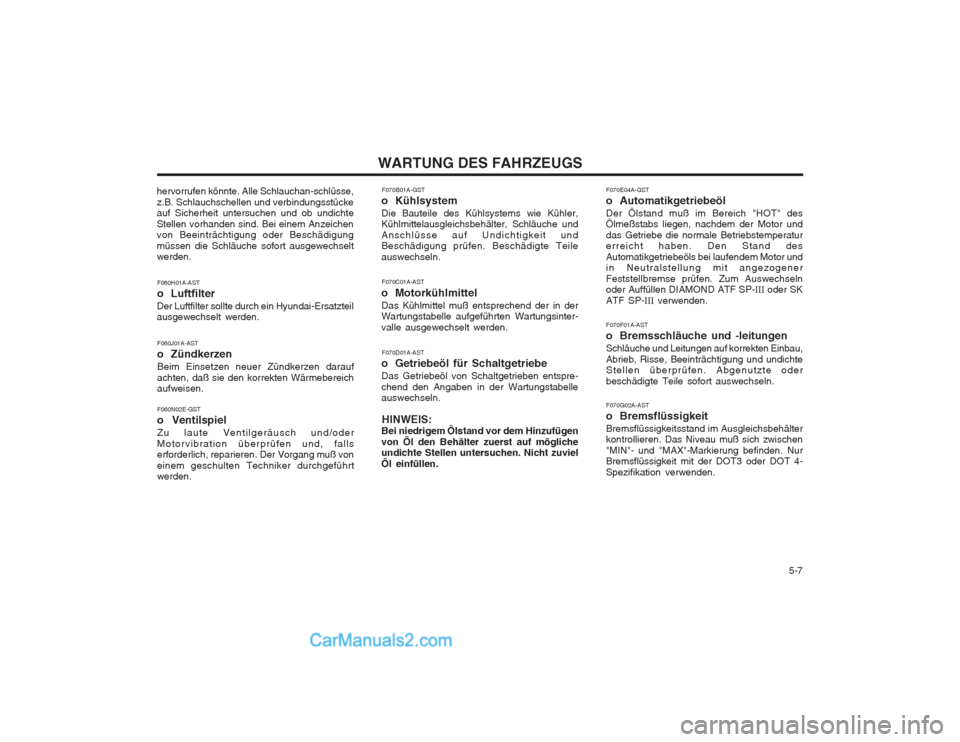

F060J01A-AST
o ZündkerzenBeim Einsetzen neuer Zündkerzen darauf achten, daß sie den korrekten Wärmebereich aufweisen. F070B01A-GST
o Kühlsystem Die Bauteile des Kühlsystems wie Kühler, Kühlmittelausgleichsbehälter, Schläuche und Anschlüsse auf Undichtigkeit und
Beschädigung prüfen. Beschädigte Teile auswechseln.
F070D01A-AST
o Getriebeöl für Schaltgetriebe Das Getriebeöl von Schaltgetrieben entspre- chend den Angaben in der Wartungstabelle auswechseln.
HINWEIS:
Bei niedrigem Ölstand vor dem Hinzufügen
von Öl den Behälter zuerst auf mögliche undichte Stellen untersuchen. Nicht zuviel Öl einfüllen. F070C01A-AST
o Motorkühlmittel Das Kühlmittel muß entsprechend der in der Wartungstabelle aufgeführten Wartungsinter- valle ausgewechselt werden. F070E04A-GST
o AutomatikgetriebeölDer Ölstand muß im Bereich "HOT" des Ölmeßstabs liegen, nachdem der Motor und das Getriebe die normale Betriebstemperatur erreicht haben. Den Stand des Automatikgetriebeöls bei laufendem Motor und in Neutralstellung mit angezogener Feststellbremse prüfen. Zum Auswechseln oder Auffüllen DIAMOND ATF SP-
III oder SK
ATF SP- III verwenden.
F070F01A-AST
o Bremsschläuche und -leitungenSchläuche und Leitungen auf korrekten Einbau,
Abrieb, Risse, Beeinträchtigung und undichte Stellen überprüfen. Abgenutzte oder beschädigte Teile sofort auswechseln. F070G02A-AST
o BremsflüssigkeitBremsflüssigkeitsstand im Ausgleichsbehälter kontrollieren. Das Niveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden. Nur Bremsflüssigkeit mit der DOT3 oder DOT 4- Spezifikation verwenden.
F060H01A-AST
o Luftfilter
Der Luftfilter sollte durch ein Hyundai-Ersatzteil ausgewechselt werden.
F060N02E-GST o VentilspielZu laute Ventilgeräusch und/oder Motorvibration überprüfen und, falls erforderlich, reparieren. Der Vorgang muß von einem geschulten Techniker durchgeführt werden.
hervorrufen könnte. Alle Schlauchan-schlüsse, z.B. Schlauchschellen und verbindungsstücke auf Sicherheit untersuchen und ob undichte Stellen vorhanden sind. Bei einem Anzeichen von Beeinträchtigung oder Beschädigung müssen die Schläuche sofort ausgewechselt werden.

WARTUNG DES FAHRZEUGS

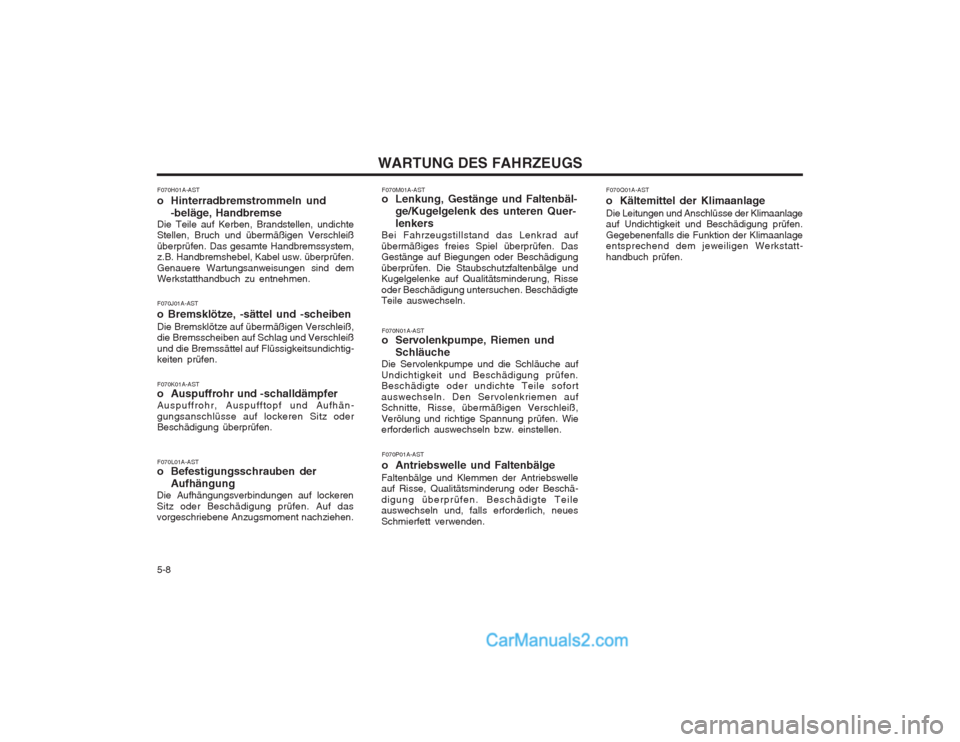

5-8 F070M01A-AST
o Lenkung, Gestänge und Faltenbäl-
ge/Kugelgelenk des unteren Quer- lenkers
Bei Fahrzeugstillstand das Lenkrad auf übermäßiges freies Spiel überprüfen. Das Gestänge auf Biegungen oder Beschädigung überprüfen. Die Staubschutzfaltenbälge und Kugelgelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Beschädigte Teile auswechseln.
F070N01A-AST
o Servolenkpumpe, Riemen und Schläuche
Die Servolenkpumpe und die Schläuche auf
Undichtigkeit und Beschädigung prüfen. Beschädigte oder undichte Teile sofort
auswechseln. Den Servolenkriemen auf Schnitte, Risse, übermäßigen Verschleiß,
Verölung und richtige Spannung prüfen. Wie erforderlich auswechseln bzw. einstellen.
F070P01A-AST
o Antriebswelle und Faltenbälge
Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitätsminderung oder Beschä- digung überprüfen. Beschädigte Teile auswechseln und, falls erforderlich, neues Schmierfett verwenden. F070Q01A-AST
o Kältemittel der KlimaanlageDie Leitungen und Anschlüsse der Klimaanlage auf Undichtigkeit und Beschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlage
entsprechend dem jeweiligen Werkstatt- handbuch prüfen.
F070L01A-AST
o Befestigungsschrauben der Aufhängung
Die Aufhängungsverbindungen auf lockeren
Sitz oder Beschädigung prüfen. Auf das vorgeschriebene Anzugsmoment nachziehen. F070H01A-AST
o Hinterradbremstrommeln und
-beläge, Handbremse
Die Teile auf Kerben, Brandstellen, undichte Stellen, Bruch und übermäßigen Verschleiß überprüfen. Das gesamte Handbremssystem,
z.B. Handbremshebel, Kabel usw. überprüfen. Genauere Wartungsanweisungen sind dem Werkstatthandbuch zu entnehmen. F070J01A-AST o Bremsklötze, -sättel und -scheibenDie Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig- keiten prüfen. F070K01A-AST
o Auspuffrohr und -schalldämpfer Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen.

6-1
SELBSTHILFE

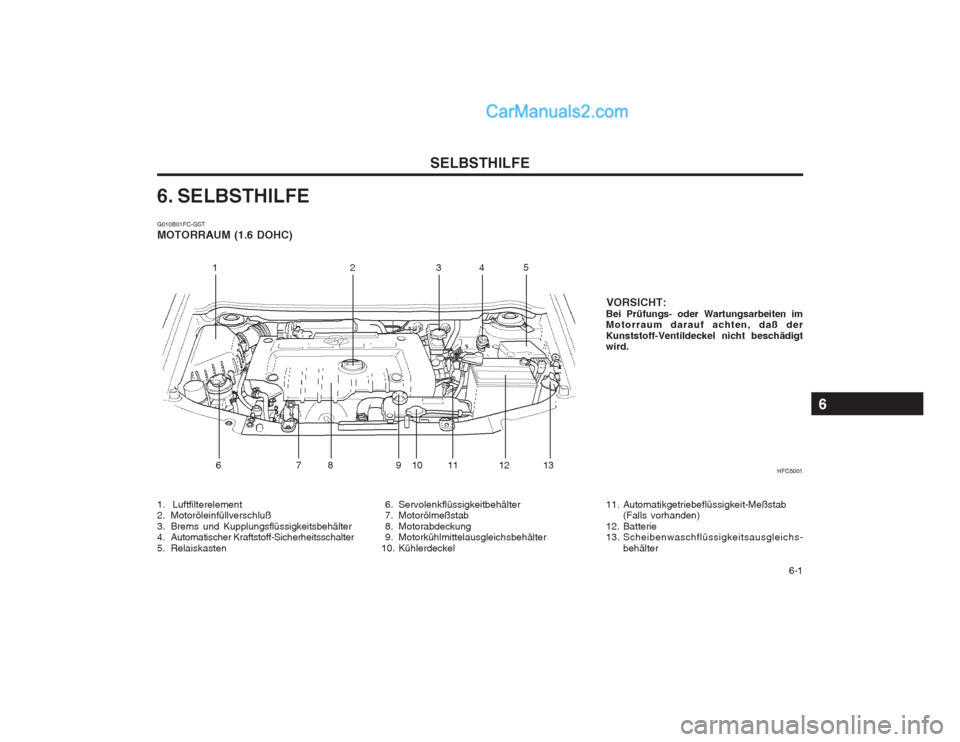

6. SELBSTHILFE G010B01FC-GST MOTORRAUM (1.6 DOHC)
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff-Ventildeckel nicht beschädigt wird.
6
HFC5001
123 45
6 7 8 9 10 11 12 13
6. Servolenkflüssigkeitbehälter
7. Motorölmeßstab
8. Motorabdeckung
9. Motorkühlmittelausgleichsbehälter
10. Kühlerdeckel
1. Luftfilterelement
2. Motoröleinfüllverschluß
3. Brems und Kupplungsflüssigkeitsbehälter
4. Automatischer Kraftstoff-Sicherheitsschalter
5. Relaiskasten 11. Automatikgetriebeflüssigkeit-Meßstab
(Falls vorhanden)
12. Batterie
13. Scheibenwaschflüssigkeitsausgleichs- behälter
