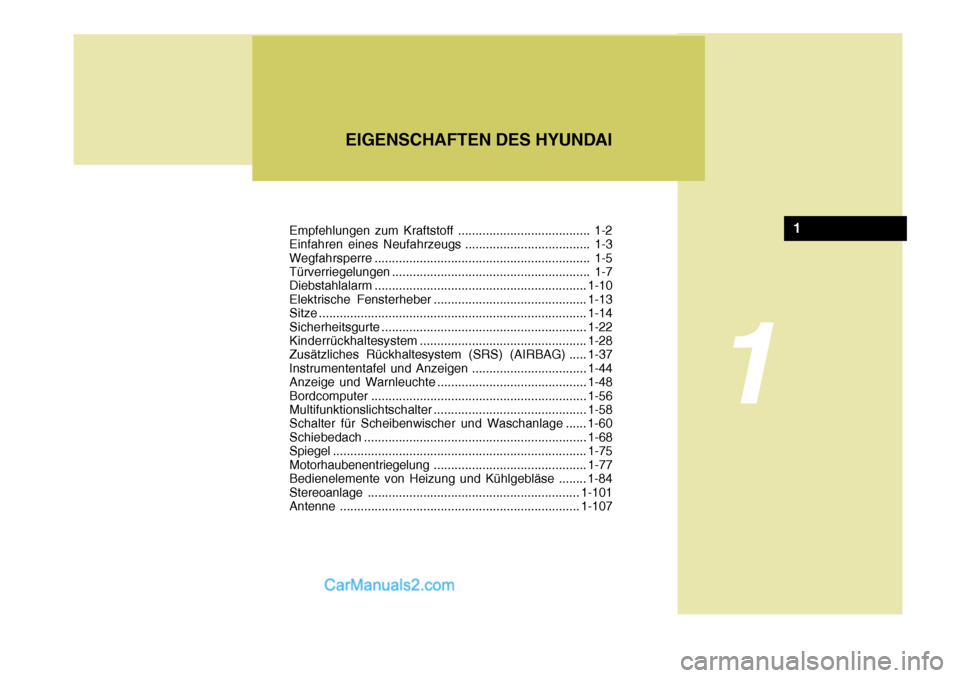

Hyundai Matrix 2007 Betriebsanleitung (in German)

Empfehlungen zum Kraftstoff ...................................... 1-2
Einfahren eines Neufahrzeugs .................................... 1-3
Wegfahrsperre .............................................................. 1-5 Türverriegelungen......................................................... 1-7
Diebstahlalarm ............................................................. 1-10
Elektrische Fensterheber ............................................ 1-13
Sitze ...... ....................................................................... 1-14
Sicherheitsgurte ........................................................... 1-22
Kinderrückhaltesystem ................................................ 1-28
Zusätzliches Rückhaltesystem (SRS) (AIRBAG) .....1-37
Instrumententafel und Anzeigen ................................. 1-44
Anzeige und Warnleuchte ........................................... 1-48
Bordcomputer .............................................................. 1-56
Multifunktionslichtschalter ............................................ 1-58
Schalter für Scheibenwischer und Waschanlage...... 1-60
Schiebedach ................................................................ 1-68
Spiegel ......................................................................... 1-75
Motorhaubenentriegelung ............................................ 1-77
Bedienelemente von Heizung und Kühlgebläse ........ 1-84
Stereoanlage ............................................................. 1-101
Antenne ..................................................................... 1-107
EIGENSCHAFTEN DES HYUNDAI
1
1

1EIGENSCHAFTEN DES HYUNDAI

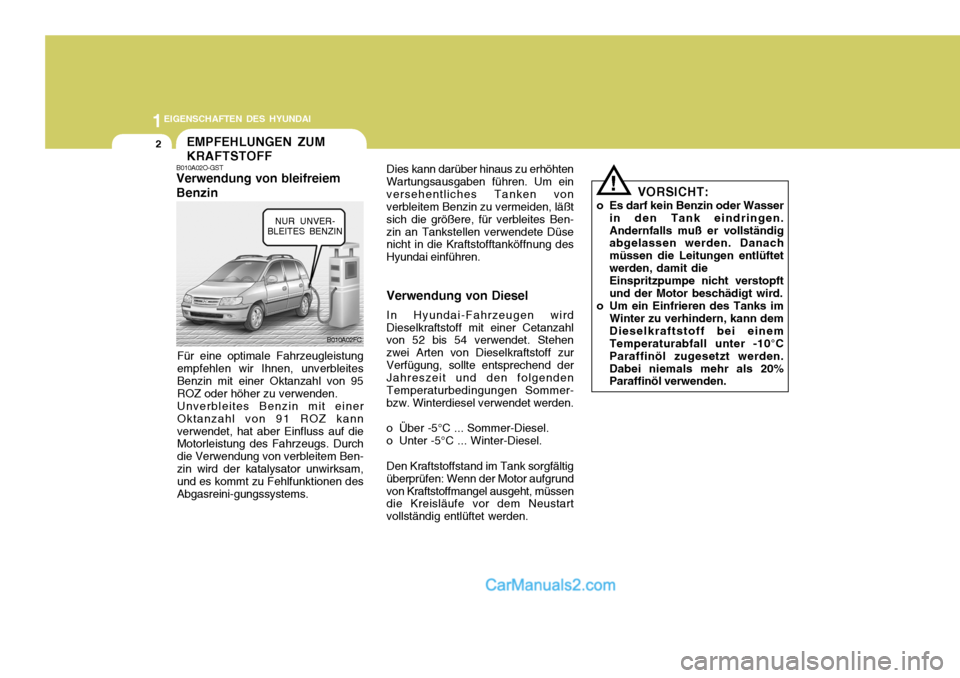

2EMPFEHLUNGEN ZUM KRAFTSTOFF
B010A02FC
B010A02O-GST Verwendung von bleifreiem Benzin
Für eine optimale Fahrzeugleistung empfehlen wir Ihnen, unverbleites Benzin mit einer Oktanzahl von 95ROZ oder höher zu verwenden.Unverbleites Benzin mit einerOktanzahl von 91 ROZ kannverwendet, hat aber Einfluss auf die Motorleistung des Fahrzeugs. Durch die Verwendung von verbleitem Ben-zin wird der katalysator unwirksam, und es kommt zu Fehlfunktionen des Abgasreini-gungssystems. Dies kann darüber hinaus zu erhöhtenWartungsausgaben führen. Um einversehentliches Tanken von verbleitem Benzin zu vermeiden, läßt sich die größere, für verbleites Ben-zin an Tankstellen verwendete Düse nicht in die Kraftstofftanköffnung des Hyundai einführen. Verwendung von Diesel In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahl von 52 bis 54 verwendet. Stehen zwei Arten von Dieselkraftstoff zurVerfügung, sollte entsprechend der Jahreszeit und den folgenden Temperaturbedingungen Sommer-bzw. Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältigüberprüfen: Wenn der Motor aufgrundvon Kraftstoffmangel ausgeht, müssen die Kreisläufe vor dem Neustart vollständig entlüftet werden.
NUR UNVER-
BLEITES BENZIN VORSICHT:
o Es darf kein Benzin oder Wasser in den Tank eindringen.Andernfalls muß er vollständig abgelassen werden. Danach müssen die Leitungen entlüftetwerden, damit dieEinspritzpumpe nicht verstopftund der Motor beschädigt wird.
o Um ein Einfrieren des Tanks im
Winter zu verhindern, kann demDieselkraftstoff bei einem Temperaturabfall unter -10°C Paraffinöl zugesetzt werden.Dabei niemals mehr als 20% Paraffinöl verwenden.
!

1
EIGENSCHAFTEN DES HYUNDAI

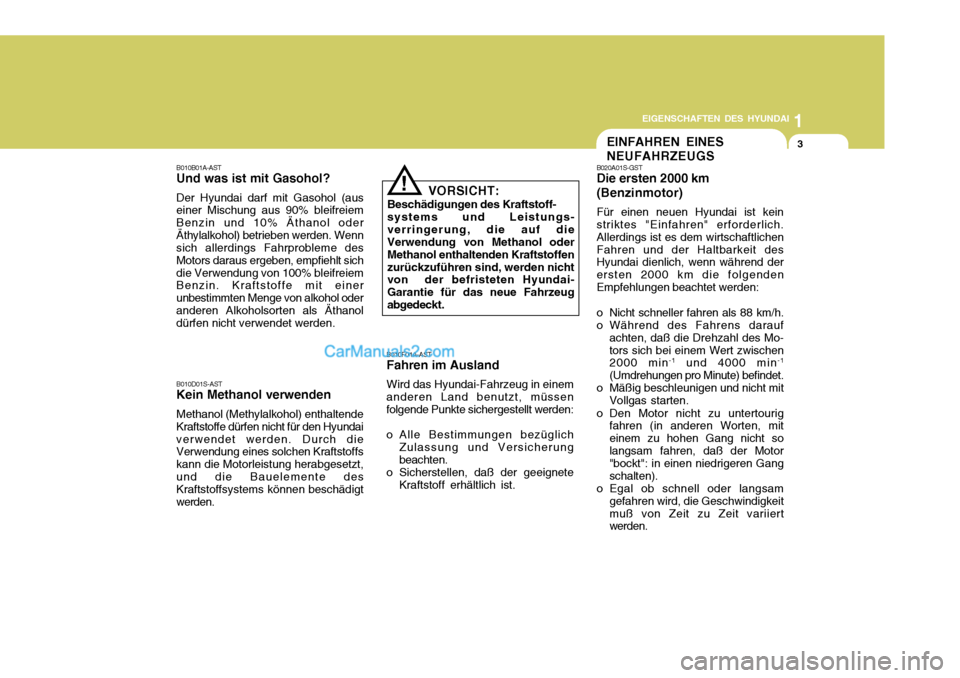

3EINFAHREN EINES NEUFAHRZEUGS
B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem
anderen Land benutzt, müssen folgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich
Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete
Kraftstoff erhältlich ist.
B010D01S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundaiverwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt,und die Bauelemente des Kraftstoffsystems können beschädigt werden. B020A01S-GST Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichenFahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000 km die folgendenEmpfehlungen beachtet werden:
o Nicht schneller fahren als 88 km/h.
o Während des Fahrens darauf
achten, daß die Drehzahl des Mo-tors sich bei einem Wert zwischen 2000 min -1
und 4000 min -1
(Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, mit einem zu hohen Gang nicht solangsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten).
o Egal ob schnell oder langsam gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
VORSICHT:
Beschädigungen des Kraftstoff- systems und Leistungs-verringerung, die auf die Verwendung von Methanol oder Methanol enthaltenden Kraftstoffenzurückzuführen sind, werden nicht von der befristeten Hyundai- Garantie für das neue Fahrzeugabgedeckt.
!
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiem Benzin und 10% Äthanol oderÄthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Motors daraus ergeben, empfiehlt sichdie Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einer unbestimmten Menge von alkohol oderanderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.

1EIGENSCHAFTEN DES HYUNDAI
4

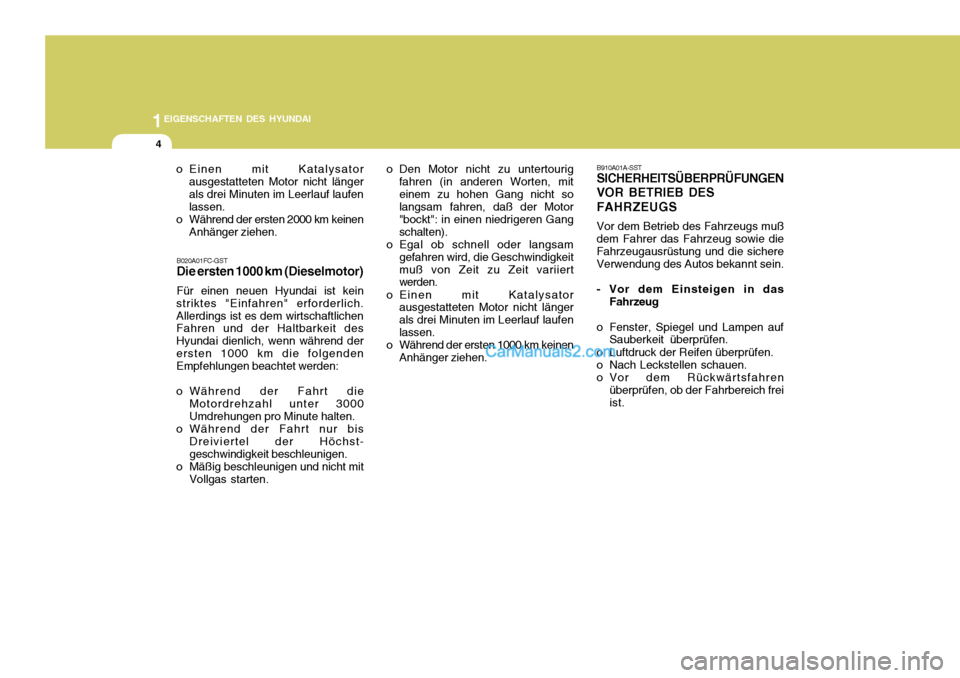

B020A01FC-GST Die ersten 1000 km (Dieselmotor) Für einen neuen Hyundai ist kein
striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 1000 km die folgenden Empfehlungen beachtet werden:
o Während der Fahrt die Motordrehzahl unter 3000 Umdrehungen pro Minute halten.
o Während der Fahrt nur bis Dreiviertel der Höchst-geschwindigkeit beschleunigen.
o Mäßig beschleunigen und nicht mit Vollgas starten. o Den Motor nicht zu untertourig
fahren (in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gangschalten).
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten Motor nicht länger als drei Minuten im Leerlauf laufenlassen.
o Während der ersten 1000 km keinen Anhänger ziehen. B910A01A-SST SICHERHEITSÜBERPRÜFUNGEN
VOR BETRIEB DES
FAHRZEUGS Vor dem Betrieb des Fahrzeugs muß
dem Fahrer das Fahrzeug sowie die Fahrzeugausrüstung und die sichere Verwendung des Autos bekannt sein. - Vor dem Einsteigen in das Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich frei ist.
o Einen mit Katalysator
ausgestatteten Motor nicht längerals drei Minuten im Leerlauf laufen lassen.
o Während der ersten 2000 km keinen Anhänger ziehen.

1
EIGENSCHAFTEN DES HYUNDAI

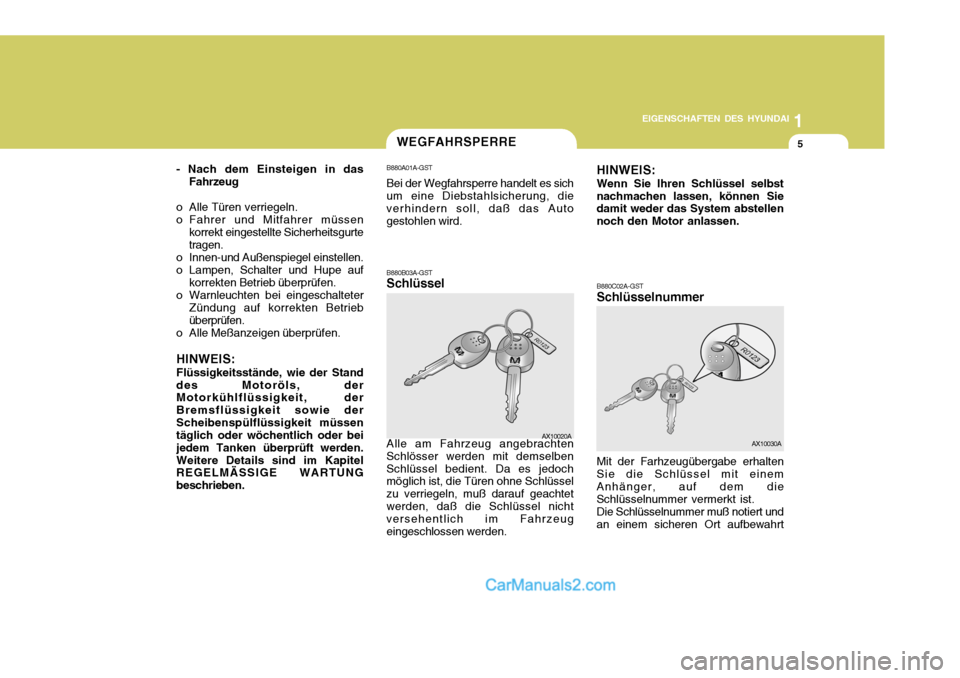

5WEGFAHRSPERRE
B880A01A-GST Bei der Wegfahrsperre handelt es sich
um eine Diebstahlsicherung, die verhindern soll, daß das Autogestohlen wird.
B880B03A-GST Schlüssel Alle am Fahrzeug angebrachten
Schlösser werden mit demselben Schlüssel bedient. Da es jedoch möglich ist, die Türen ohne Schlüssel zu verriegeln, muß darauf geachtetwerden, daß die Schlüssel nicht versehentlich im Fahrzeug eingeschlossen werden. HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen.
AX10020A
- Nach dem Einsteigen in das
Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter Zündung auf korrekten Betrieb überprüfen.
o Alle Meßanzeigen überprüfen. HINWEIS:
Flüssigkeitsstände, wie der Stand des Motoröls, der Motorkühlflüssigkeit, der Bremsflüssigkeit sowie derScheibenspülflüssigkeit müssen täglich oder wöchentlich oder bei jedem Tanken überprüft werden.Weitere Details sind im Kapitel REGELMÄSSIGE WARTUNG beschrieben.
B880C02A-GST Schlüsselnummer
AX10030A
Mit der Farhzeugübergabe erhalten Sie die Schlüssel mit einemAnhänger, auf dem die Schlüsselnummer vermerkt ist. Die Schlüsselnummer muß notiert und an einem sicheren Ort aufbewahrt

1EIGENSCHAFTEN DES HYUNDAI
6

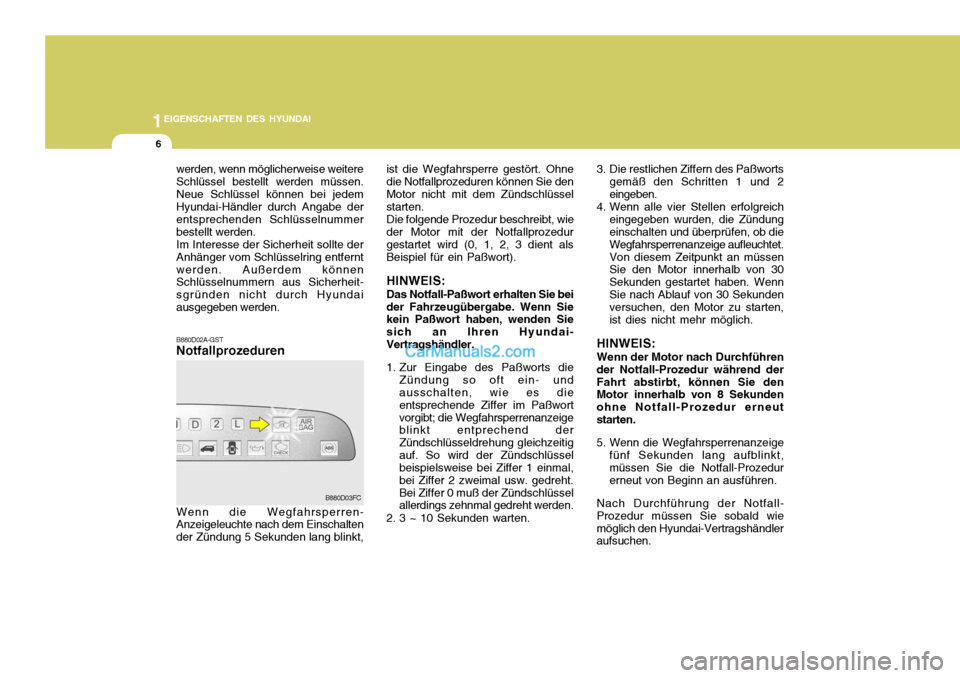

B880D02A-GST Notfallprozeduren
werden, wenn möglicherweise weitere Schlüssel bestellt werden müssen.Neue Schlüssel können bei jedem Hyundai-Händler durch Angabe der entsprechenden Schlüsselnummerbestellt werden.Im Interesse der Sicherheit sollte derAnhänger vom Schlüsselring entferntwerden. Außerdem können Schlüsselnummern aus Sicherheit- sgründen nicht durch Hyundaiausgegeben werden.
B880D03FC
Wenn die Wegfahrsperren- Anzeigeleuchte nach dem Einschalten der Zündung 5 Sekunden lang blinkt, ist die Wegfahrsperre gestört. Ohnedie Notfallprozeduren können Sie denMotor nicht mit dem Zündschlüssel starten.
Die folgende Prozedur beschreibt, wie
der Motor mit der Notfallprozedur gestartet wird (0, 1, 2, 3 dient alsBeispiel für ein Paßwort). HINWEIS:
Das Notfall-Paßwort erhalten Sie bei
der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Sie sich an Ihren Hyundai-Vertragshändler.
1. Zur Eingabe des Paßworts die Zündung so oft ein- und ausschalten, wie es die entsprechende Ziffer im Paßwortvorgibt; die Wegfahrsperrenanzeige blinkt entprechend der Zündschlüsseldrehung gleichzeitigauf. So wird der Zündschlüssel beispielsweise bei Ziffer 1 einmal, bei Ziffer 2 zweimal usw. gedreht.Bei Ziffer 0 muß der Zündschlüssel allerdings zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten. 3. Die restlichen Ziffern des Paßworts
gemäß den Schritten 1 und 2 eingeben.
4. Wenn alle vier Stellen erfolgreich
eingegeben wurden, die Zündung einschalten und überprüfen, ob die Wegfahrsperrenanzeige aufleuchtet.Von diesem Zeitpunkt an müssen Sie den Motor innerhalb von 30 Sekunden gestartet haben. WennSie nach Ablauf von 30 Sekunden versuchen, den Motor zu starten, ist dies nicht mehr möglich.
HINWEIS: Wenn der Motor nach Durchführen
der Notfall-Prozedur während derFahrt abstirbt, können Sie den Motor innerhalb von 8 Sekunden ohne Notfall-Prozedur erneutstarten.
5. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedur erneut von Beginn an ausführen.
Nach Durchführung der Notfall-
Prozedur müssen Sie sobald wiemöglich den Hyundai-Vertragshändler aufsuchen.

1
EIGENSCHAFTEN DES HYUNDAI
7
!

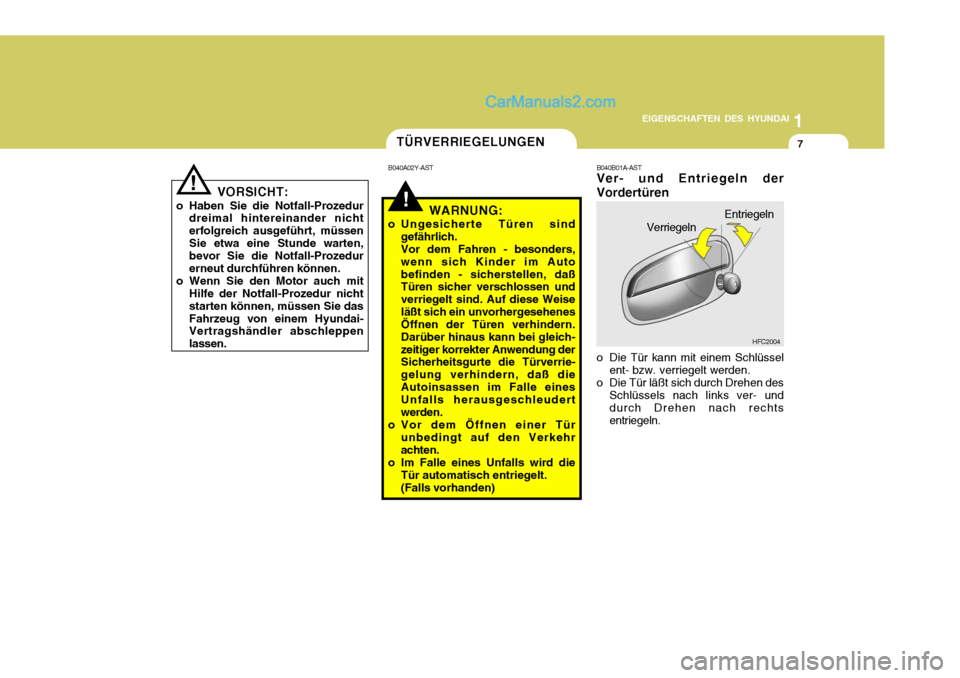

!WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders,wenn sich Kinder im Autobefinden - sicherstellen, daß Türen sicher verschlossen und verriegelt sind. Auf diese Weiseläßt sich ein unvorhergesehenes Öffnen der Türen verhindern. Darüber hinaus kann bei gleich-zeitiger korrekter Anwendung der Sicherheitsgurte die Türverrie- gelung verhindern, daß dieAutoinsassen im Falle eines Unfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür unbedingt auf den Verkehrachten.
o Im Falle eines Unfalls wird die
Tür automatisch entriegelt. (Falls vorhanden)
HFC2004
Verriegeln
Entriegeln
B040B01A-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel
ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durch Drehen nach rechtsentriegeln.
VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nichterfolgreich ausgeführt, müssenSie etwa eine Stunde warten, bevor Sie die Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nichtstarten können, müssen Sie dasFahrzeug von einem Hyundai- Vertragshändler abschleppen lassen.
TÜRVERRIEGELUNGEN
B040A02Y-AST

1EIGENSCHAFTEN DES HYUNDAI
8

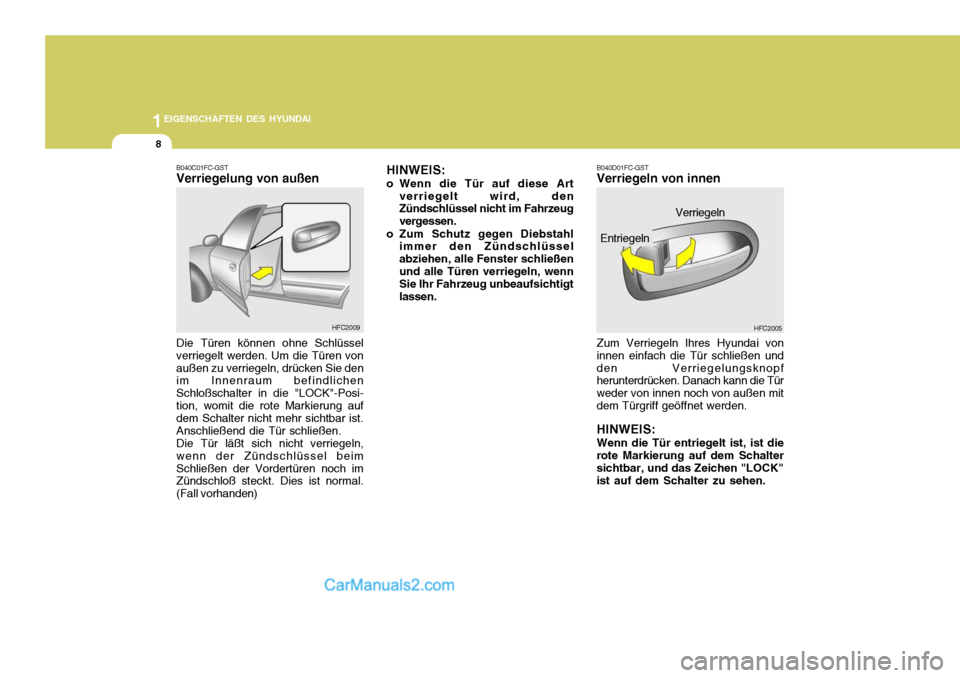

B040C01FC-GST Verriegelung von außen Die Türen können ohne Schlüssel verriegelt werden. Um die Türen vonaußen zu verriegeln, drücken Sie den im Innenraum befindlichen Schloßschalter in die "LOCK"-Posi-tion, womit die rote Markierung auf dem Schalter nicht mehr sichtbar ist. Anschließend die Tür schließen.Die Tür läßt sich nicht verriegeln,wenn der Zündschlüssel beimSchließen der Vordertüren noch im Zündschloß steckt. Dies ist normal. (Fall vorhanden) HINWEIS:
o Wenn die Tür auf diese Art
verriegelt wird, den Zündschlüssel nicht im Fahrzeug vergessen.
o Zum Schutz gegen Diebstahl immer den Zündschlüsselabziehen, alle Fenster schließenund alle Türen verriegeln, wenn Sie Ihr Fahrzeug unbeaufsichtigt lassen.
HFC2009
B040D01FC-GST Verriegeln von innen Zum Verriegeln Ihres Hyundai von
innen einfach die Tür schließen und den Verriegelungsknopf herunterdrücken. Danach kann die Tür weder von innen noch von außen mitdem Türgriff geöffnet werden. HINWEIS:
Wenn die Tür entriegelt ist, ist die
rote Markierung auf dem Schalter sichtbar, und das Zeichen "LOCK" ist auf dem Schalter zu sehen. HFC2005
Verriegeln
Entriegeln

1
EIGENSCHAFTEN DES HYUNDAI
9

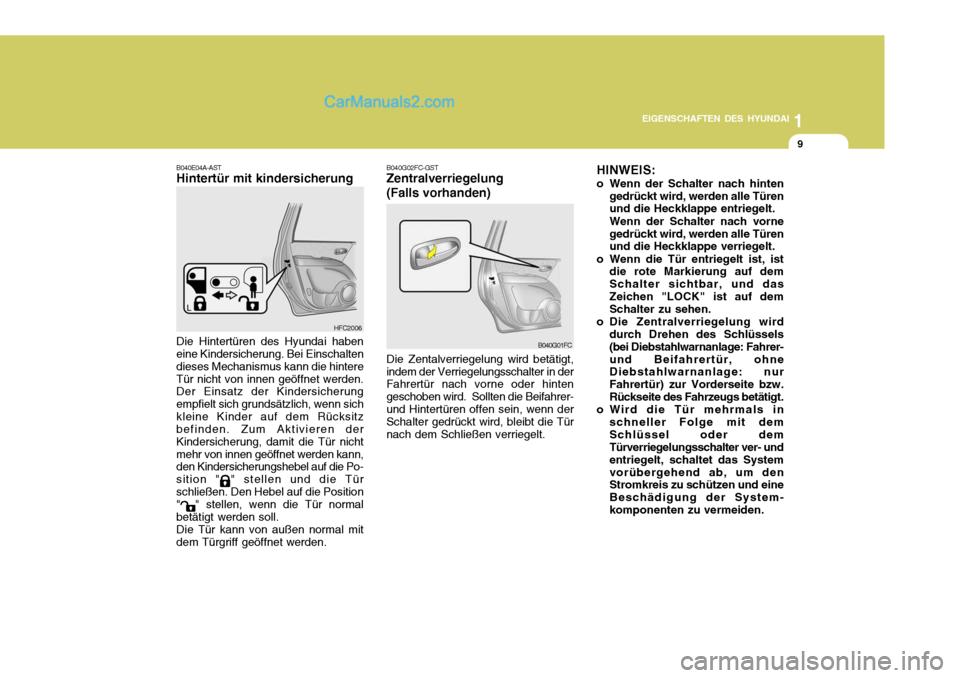

B040E04A-AST Hintertür mit kindersicherung Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschalten dieses Mechanismus kann die hintereTür nicht von innen geöffnet werden. Der Einsatz der Kindersicherung empfielt sich grundsätzlich, wenn sichkleine Kinder auf dem Rücksitz befinden. Zum Aktivieren der Kindersicherung, damit die Tür nichtmehr von innen geöffnet werden kann, den Kindersicherungshebel auf die Po- sition "
" stellen und die Tür
schließen. Den Hebel auf die Position "
" stellen, wenn die Tür normal
betätigt werden soll. Die Tür kann von außen normal mitdem Türgriff geöffnet werden.
HFC2006 B040G02FC-GST Zentralverriegelung (Falls vorhanden) Die Zentalverriegelung wird betätigt,
indem der Verriegelungsschalter in der Fahrertür nach vorne oder hinten geschoben wird. Sollten die Beifahrer-und Hintertüren offen sein, wenn der Schalter gedrückt wird, bleibt die Tür nach dem Schließen verriegelt.
B040G01FC HINWEIS:
o Wenn der Schalter nach hinten
gedrückt wird, werden alle Türen und die Heckklappe entriegelt. Wenn der Schalter nach vorne gedrückt wird, werden alle Türen und die Heckklappe verriegelt.
o Wenn die Tür entriegelt ist, ist die rote Markierung auf dem Schalter sichtbar, und dasZeichen "LOCK" ist auf dem Schalter zu sehen.
o Die Zentralverriegelung wird durch Drehen des Schlüssels(bei Diebstahlwarnanlage: Fahrer- und Beifahrertür, ohne Diebstahlwarnanlage: nur Fahrertür) zur Vorderseite bzw.Rückseite des Fahrzeugs betätigt.
o Wird die Tür mehrmals in schneller Folge mit demSchlüssel oder dem Türverriegelungsschalter ver- und entriegelt, schaltet das Systemvorübergehend ab, um den Stromkreis zu schützen und eine Beschädigung der System-komponenten zu vermeiden.

1EIGENSCHAFTEN DES HYUNDAI
10

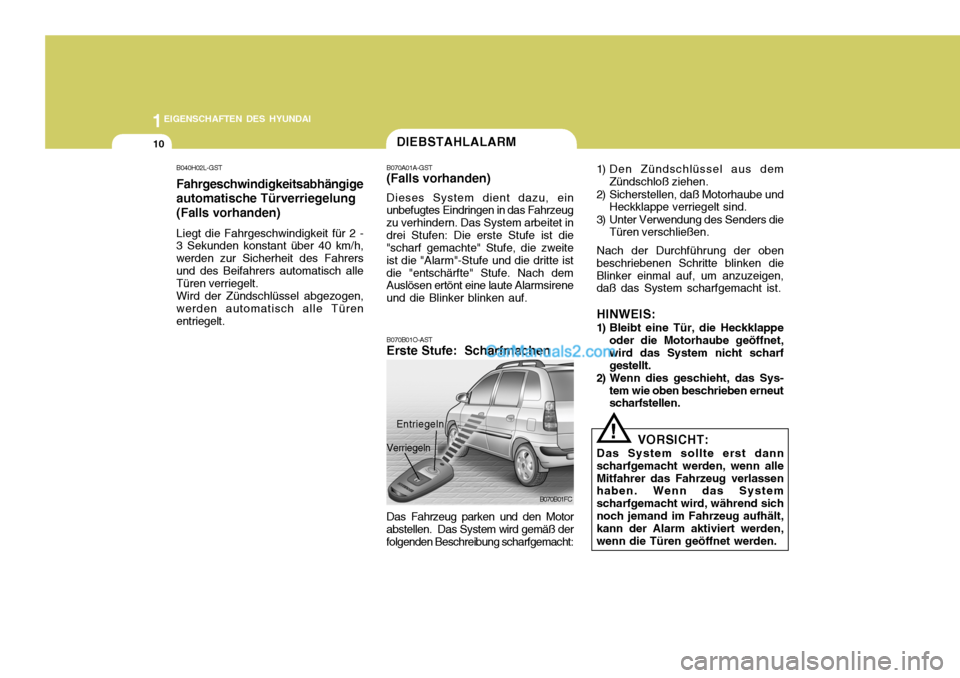

B040H02L-GST Fahrgeschwindigkeitsabhängige automatische Türverriegelung
(Falls vorhanden) Liegt die Fahrgeschwindigkeit für 2 - 3 Sekunden konstant über 40 km/h, werden zur Sicherheit des Fahrersund des Beifahrers automatisch alle Türen verriegelt. Wird der Zündschlüssel abgezogen, werden automatisch alle Türen entriegelt.DIEBSTAHLALARM
B070B01O-AST Erste Stufe: Scharfmachen Entriegeln
Das Fahrzeug parken und den Motor abstellen. Das System wird gemäß der folgenden Beschreibung scharfgemacht: B070B01FC
Verriegeln
B070A01A-GST (Falls vorhanden) Dieses System dient dazu, ein
unbefugtes Eindringen in das Fahrzeug zu verhindern. Das System arbeitet indrei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite ist die "Alarm"-Stufe und die dritte istdie "entschärfte" Stufe. Nach dem Auslösen ertönt eine laute Alarmsirene und die Blinker blinken auf.
!
1) Den Zündschlüssel aus dem
Zündschloß ziehen.
2) Sicherstellen, daß Motorhaube und Heckklappe verriegelt sind.
3) Unter Verwendung des Senders die Türen verschließen.
Nach der Durchführung der oben
beschriebenen Schritte blinken die Blinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist. HINWEIS:
1) Bleibt eine Tür, die Heckklappe oder die Motorhaube geöffnet, wird das System nicht scharfgestellt.
2) Wenn dies geschieht, das Sys-
tem wie oben beschrieben erneut scharfstellen.
VORSICHT:
Das System sollte erst dann
scharfgemacht werden, wenn alle Mitfahrer das Fahrzeug verlassen haben. Wenn das System scharfgemacht wird, während sichnoch jemand im Fahrzeug aufhält, kann der Alarm aktiviert werden, wenn die Türen geöffnet werden.
