Hyundai Matrix 2007 Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
41

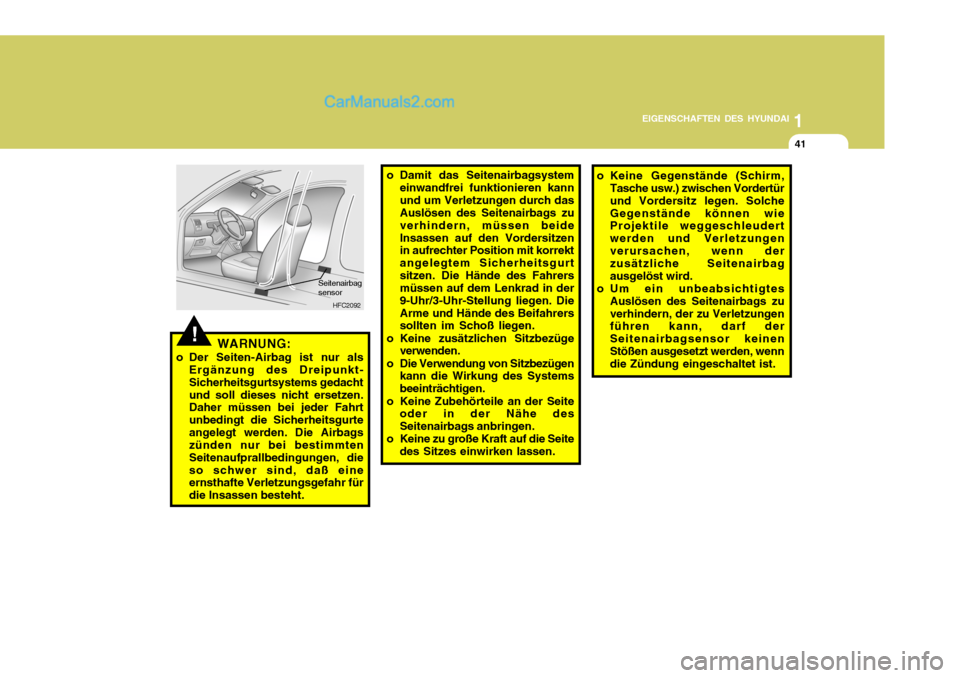

o Damit das Seitenairbagsystem
einwandfrei funktionieren kann und um Verletzungen durch das Auslösen des Seitenairbags zu verhindern, müssen beideInsassen auf den Vordersitzen in aufrechter Position mit korrekt angelegtem Sicherheitsgurtsitzen. Die Hände des Fahrers müssen auf dem Lenkrad in der 9-Uhr/3-Uhr-Stellung liegen. DieArme und Hände des Beifahrers sollten im Schoß liegen.
o Keine zusätzlichen Sitzbezüge verwenden.
o Die Verwendung von Sitzbezügen kann die Wirkung des Systems beeinträchtigen.
o Keine Zubehörteile an der Seite oder in der Nähe desSeitenairbags anbringen.
o Keine zu große Kraft auf die Seite des Sitzes einwirken lassen.
!
HFC2092
Seitenairbag sensor
WARNUNG:
o Der Seiten-Airbag ist nur als Ergänzung des Dreipunkt- Sicherheitsgurtsystems gedachtund soll dieses nicht ersetzen. Daher müssen bei jeder Fahrt unbedingt die Sicherheitsgurteangelegt werden. Die Airbags zünden nur bei bestimmten Seitenaufprallbedingungen, dieso schwer sind, daß eine ernsthafte Verletzungsgefahr für die Insassen besteht.
o Keine Gegenstände (Schirm,
Tasche usw.) zwischen Vordertür und Vordersitz legen. SolcheGegenstände können wie Projektile weggeschleudert werden und Verletzungenverursachen, wenn der zusätzliche Seitenairbag ausgelöst wird.
o Um ein unbeabsichtigtes Auslösen des Seitenairbags zuverhindern, der zu Verletzungen führen kann, darf der Seitenairbagsensor keinenStößen ausgesetzt werden, wenn die Zündung eingeschaltet ist.

1EIGENSCHAFTEN DES HYUNDAI
42

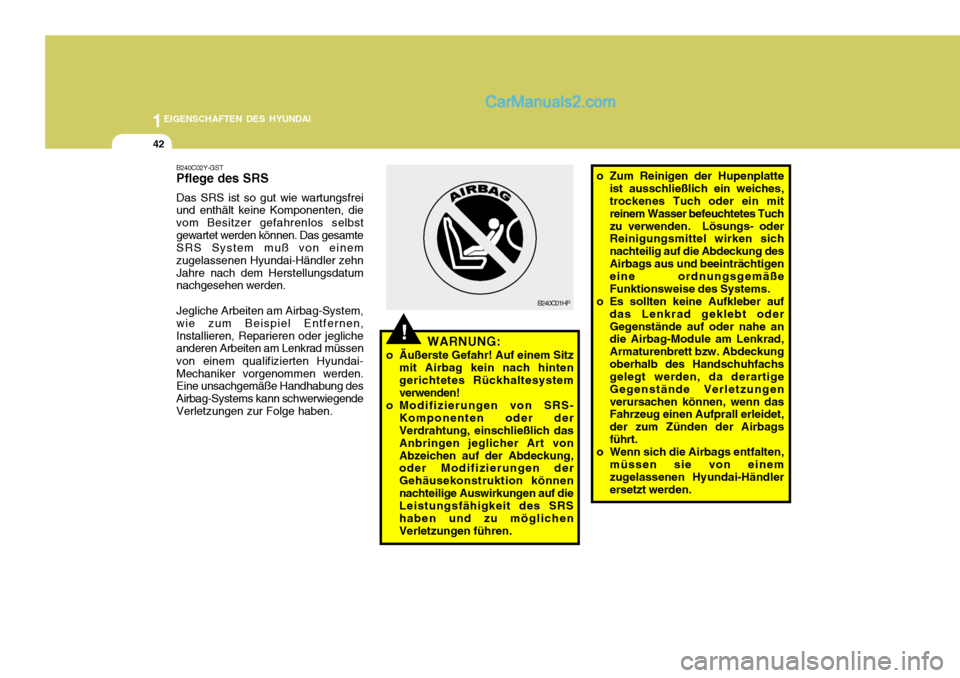

o Zum Reinigen der Hupenplatte
ist ausschließlich ein weiches, trockenes Tuch oder ein mit reinem Wasser befeuchtetes Tuchzu verwenden. Lösungs- oder Reinigungsmittel wirken sich nachteilig auf die Abdeckung desAirbags aus und beeinträchtigen eine ordnungsgemäße Funktionsweise des Systems.
o Es sollten keine Aufkleber auf das Lenkrad geklebt oderGegenstände auf oder nahe an die Airbag-Module am Lenkrad, Armaturenbrett bzw. Abdeckungoberhalb des Handschuhfachs gelegt werden, da derartige Gegenstände Verletzungenverursachen können, wenn das Fahrzeug einen Aufprall erleidet, der zum Zünden der Airbagsführt.
o Wenn sich die Airbags entfalten, müssen sie von einemzugelassenen Hyundai-Händler ersetzt werden.
B240C02Y-GSTPflege des SRS Das SRS ist so gut wie wartungsfrei und enthält keine Komponenten, die vom Besitzer gefahrenlos selbstgewartet werden können. Das gesamte SRS System muß von einem zugelassenen Hyundai-Händler zehnJahre nach dem Herstellungsdatum nachgesehen werden. Jegliche Arbeiten am Airbag-System, wie zum Beispiel Entfernen,Installieren, Reparieren oder jegliche anderen Arbeiten am Lenkrad müssen von einem qualifizierten Hyundai- Mechaniker vorgenommen werden. Eine unsachgemäße Handhabung des Airbag-Systems kann schwerwiegendeVerletzungen zur Folge haben.
!
B240C01HP
WARNUNG:
o Äußerste Gefahr! Auf einem Sitz mit Airbag kein nach hinten gerichtetes Rückhaltesystem verwenden!
o Modifizierungen von SRS- Komponenten oder derVerdrahtung, einschließlich das Anbringen jeglicher Art vonAbzeichen auf der Abdeckung, oder Modifizierungen der Gehäusekonstruktion könnennachteilige Auswirkungen auf die Leistungsfähigkeit des SRS haben und zu möglichenVerletzungen führen.

1
EIGENSCHAFTEN DES HYUNDAI
43

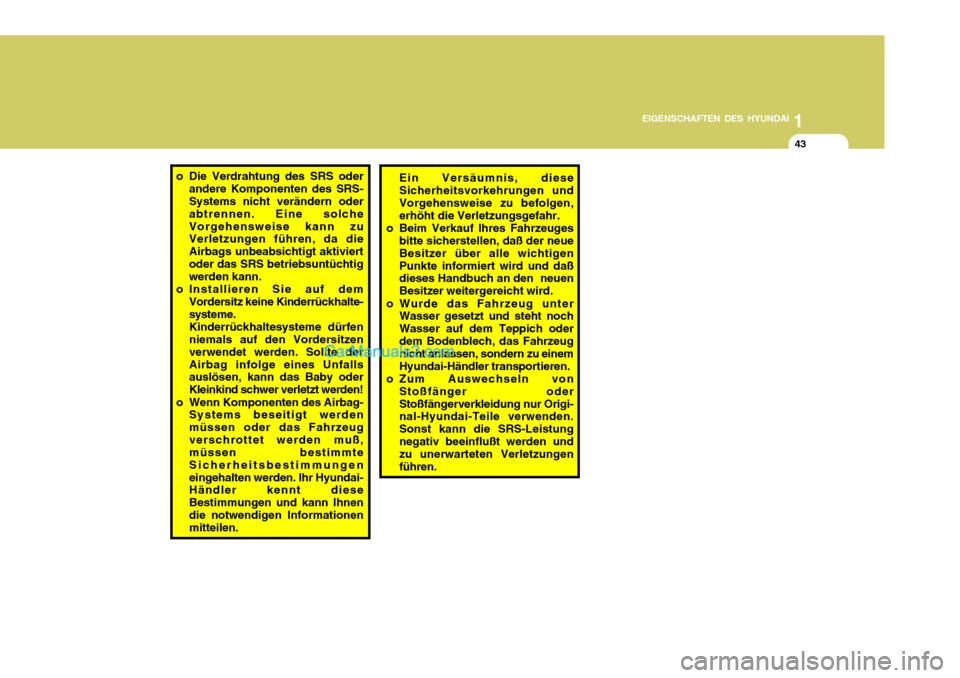

o Die Verdrahtung des SRS oder
andere Komponenten des SRS- Systems nicht verändern oder abtrennen. Eine solcheVorgehensweise kann zu Verletzungen führen, da die Airbags unbeabsichtigt aktiviertoder das SRS betriebsuntüchtig werden kann.
o Installieren Sie auf dem Vordersitz keine Kinderrückhalte-systeme. Kinderrückhaltesysteme dürfen niemals auf den Vordersitzen verwendet werden. Sollte derAirbag infolge eines Unfalls auslösen, kann das Baby oder Kleinkind schwer verletzt werden!
o Wenn Komponenten des Airbag- Systems beseitigt werdenmüssen oder das Fahrzeugverschrottet werden muß, müssen bestimmte Sicherheitsbestimmungeneingehalten werden. Ihr Hyundai- Händler kennt diese Bestimmungen und kann Ihnendie notwendigen Informationen mitteilen. Ein Versäumnis, diese Sicherheitsvorkehrungen undVorgehensweise zu befolgen, erhöht die Verletzungsgefahr.
o Beim Verkauf Ihres Fahrzeuges bitte sicherstellen, daß der neue Besitzer über alle wichtigenPunkte informiert wird und daß dieses Handbuch an den neuen Besitzer weitergereicht wird.
o Wurde das Fahrzeug unter Wasser gesetzt und steht nochWasser auf dem Teppich oder dem Bodenblech, das Fahrzeug nicht anlassen, sondern zu einemHyundai-Händler transportieren.
o Zum Auswechseln von
Stoßfänger oderStoßfängerverkleidung nur Origi- nal-Hyundai-Teile verwenden. Sonst kann die SRS-Leistungnegativ beeinflußt werden und zu unerwarteten Verletzungen führen.

1EIGENSCHAFTEN DES HYUNDAI

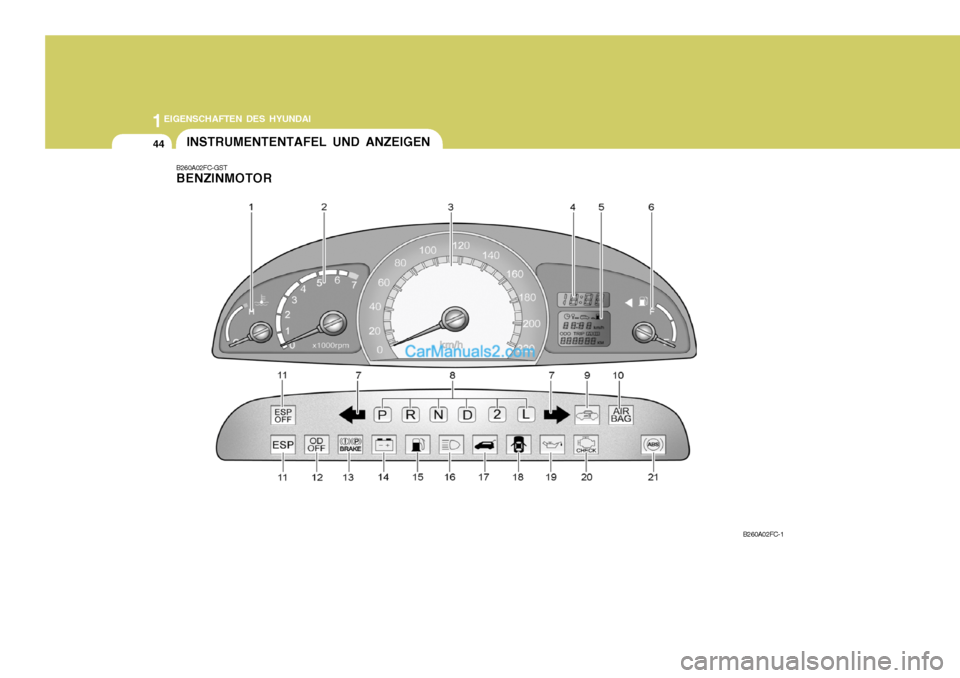

44INSTRUMENTENTAFEL UND ANZEIGEN
B260A02FC-GST BENZINMOTOR
B260A02FC-1

1
EIGENSCHAFTEN DES HYUNDAI
45

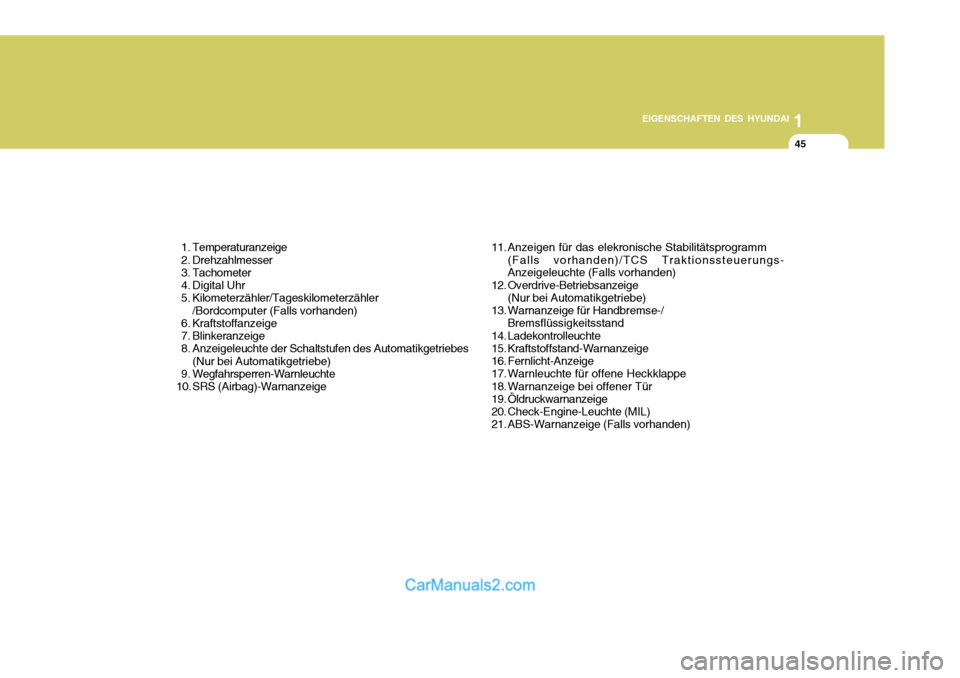

1. Temperaturanzeige
2. Drehzahlmesser
3. Tachometer
4. Digital Uhr
5. Kilometerzähler/Tageskilometerzähler /Bordcomputer (Falls vorhanden)
6. Kraftstoffanzeige
7. Blinkeranzeige
8. Anzeigeleuchte der Schaltstufen des Automatikgetriebes
(Nur bei Automatikgetriebe)
9. Wegfahrsperren-Warnleuchte
10. SRS (Airbag)-Warnanzeige 11. Anzeigen für das elekronische Stabilitätsprogramm
(Falls vorhanden)/TCS Traktionssteuerungs- Anzeigeleuchte (Falls vorhanden)
12. Overdrive-Betriebsanzeige (Nur bei Automatikgetriebe)
13. Warnanzeige für Handbremse-/ Bremsflüssigkeitsstand
14. Ladekontrolleuchte
15. Kraftstoffstand-Warnanzeige
16. Fernlicht-Anzeige
17. Warnleuchte für offene Heckklappe
18. Warnanzeige bei offener Tür
19. Öldruckwarnanzeige
20. Check-Engine-Leuchte (MIL)
21. ABS-Warnanzeige (Falls vorhanden)

1EIGENSCHAFTEN DES HYUNDAI
46

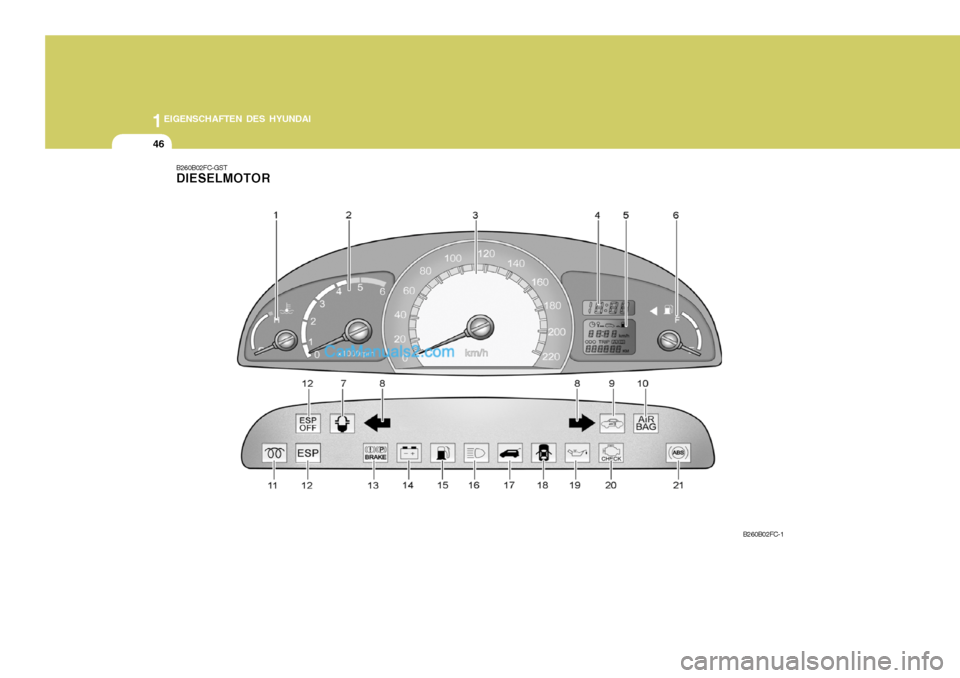

B260B02FC-GST DIESELMOTOR
B260B02FC-1

1
EIGENSCHAFTEN DES HYUNDAI
47

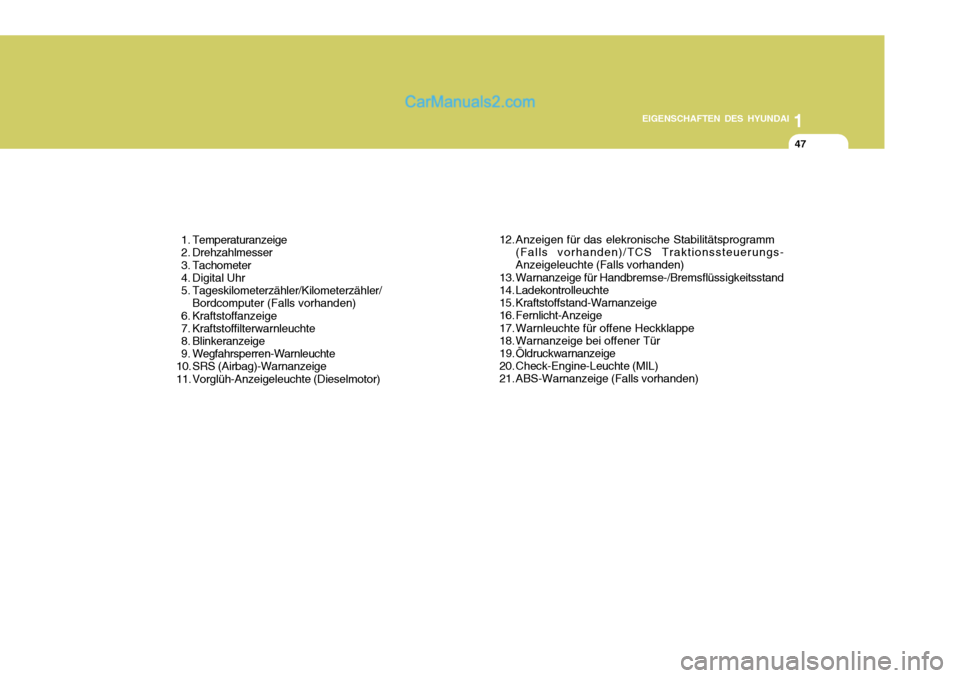

1. Temperaturanzeige
2. Drehzahlmesser
3. Tachometer
4. Digital Uhr
5. Tageskilometerzähler/Kilometerzähler/ Bordcomputer (Falls vorhanden)
6. Kraftstoffanzeige
7. Kraftstoffilterwarnleuchte
8. Blinkeranzeige
9. Wegfahrsperren-Warnleuchte
10. SRS (Airbag)-Warnanzeige
11. Vorglüh-Anzeigeleuchte (Dieselmotor) 12. Anzeigen für das elekronische Stabilitätsprogramm
(Falls vorhanden)/TCS Traktionssteuerungs- Anzeigeleuchte (Falls vorhanden)
13. Warnanzeige für Handbremse-/Bremsflüssigkeitsstand
14. Ladekontrolleuchte
15. Kraftstoffstand-Warnanzeige
16. Fernlicht-Anzeige
17. Warnleuchte für offene Heckklappe
18. Warnanzeige bei offener Tür
19. Öldruckwarnanzeige
20. Check-Engine-Leuchte (MIL)
21. ABS-Warnanzeige (Falls vorhanden)

1EIGENSCHAFTEN DES HYUNDAI

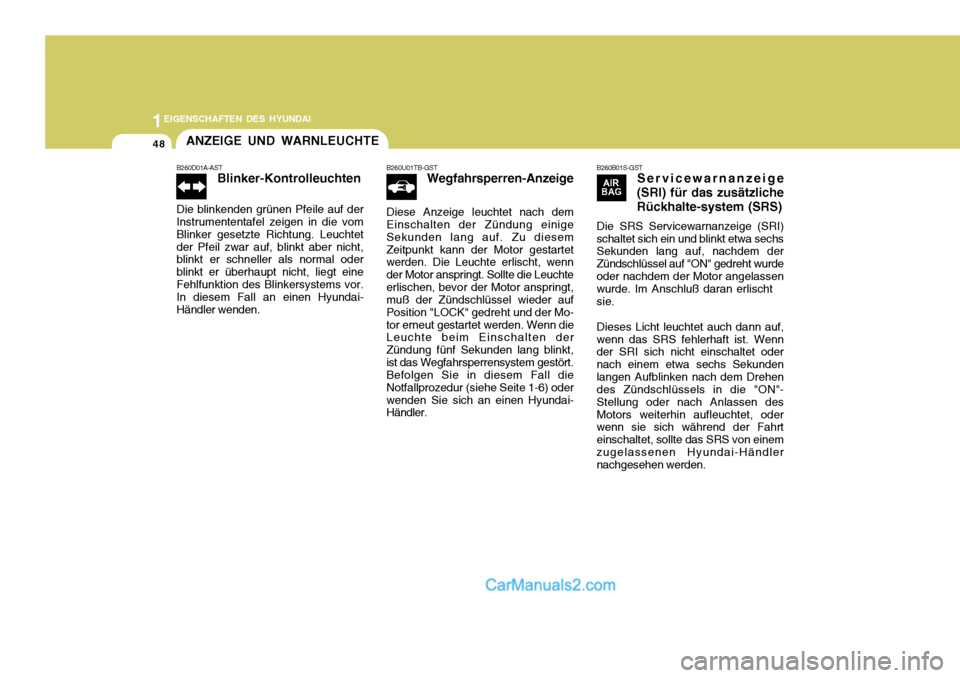

48ANZEIGE UND WARNLEUCHTE
B260D01A-AST Blinker-Kontrolleuchten
Die blinkenden grünen Pfeile auf der Instrumententafel zeigen in die vom Blinker gesetzte Richtung. Leuchtetder Pfeil zwar auf, blinkt aber nicht, blinkt er schneller als normal oder blinkt er überhaupt nicht, liegt eineFehlfunktion des Blinkersystems vor. In diesem Fall an einen Hyundai- Händler wenden.
B260U01TB-GST Wegfahrsperren-Anzeige
Diese Anzeige leuchtet nach dem
Einschalten der Zündung einige Sekunden lang auf. Zu diesemZeitpunkt kann der Motor gestartet werden. Die Leuchte erlischt, wenn der Motor anspringt. Sollte die Leuchteerlischen, bevor der Motor anspringt, muß der Zündschlüssel wieder auf Position "LOCK" gedreht und der Mo-tor erneut gestartet werden. Wenn die Leuchte beim Einschalten der Zündung fünf Sekunden lang blinkt,ist das Wegfahrsperrensystem gestört. Befolgen Sie in diesem Fall die Notfallprozedur (siehe Seite 1-6) oderwenden Sie sich an einen Hyundai- Händler. B260B01S-GST
Servicewarnanzeige
(SRI) für das zusätzliche Rückhalte-system (SRS)
Die SRS Servicewarnanzeige (SRI)
schaltet sich ein und blinkt etwa sechs Sekunden lang auf, nachdem der Zündschlüssel auf "ON" gedreht wurdeoder nachdem der Motor angelassen wurde. Im Anschluß daran erlischt
sie. Dieses Licht leuchtet auch dann auf,
wenn das SRS fehlerhaft ist. Wenn der SRI sich nicht einschaltet oder nach einem etwa sechs Sekundenlangen Aufblinken nach dem Drehen des Zündschlüssels in die "ON"- Stellung oder nach Anlassen desMotors weiterhin aufleuchtet, oder wenn sie sich während der Fahrt einschaltet, sollte das SRS von einemzugelassenen Hyundai-Händler nachgesehen werden.

1
EIGENSCHAFTEN DES HYUNDAI
49
1
EIGENSCHAFTEN DES HYUNDAI
49
1
EIGENSCHAFTEN DES HYUNDAI
49

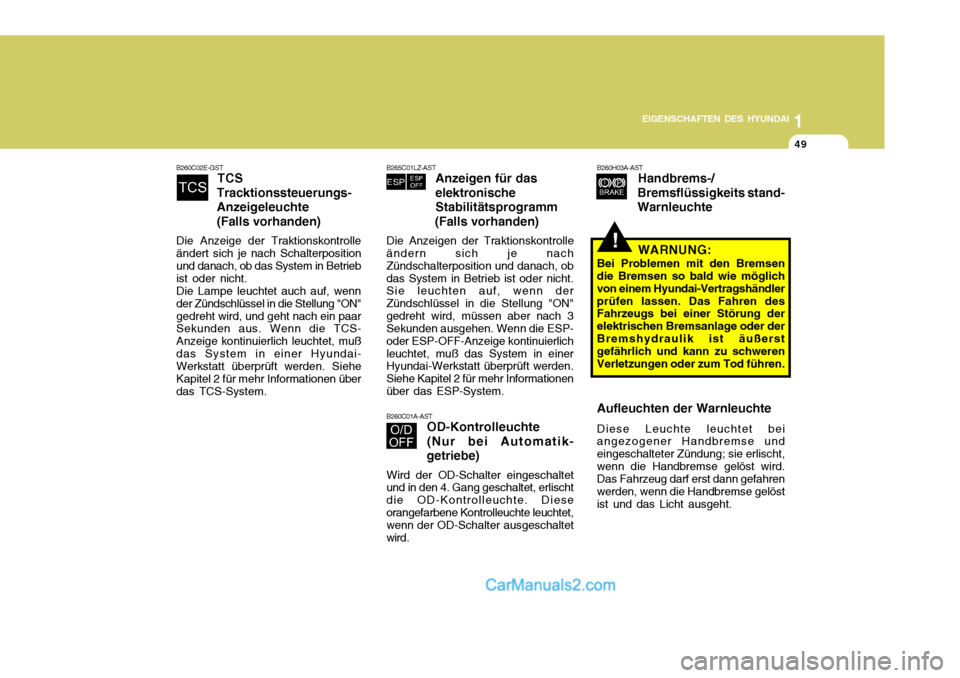

B260C02E-GST
TCS
Tracktionssteuerungs- Anzeigeleuchte(Falls vorhanden)
Die Anzeige der Traktionskontrolle ändert sich je nach Schalterposition und danach, ob das System in Betriebist oder nicht.Die Lampe leuchtet auch auf, wennder Zündschlüssel in die Stellung "ON"gedreht wird, und geht nach ein paar Sekunden aus. Wenn die TCS- Anzeige kontinuierlich leuchtet, mußdas System in einer Hyundai- Werkstatt überprüft werden. Siehe Kapitel 2 für mehr Informationen überdas TCS-System.
B260C01A-ASTOD-Kontrolleuchte (Nur bei Automatik-
getriebe)
Wird der OD-Schalter eingeschaltet
und in den 4. Gang geschaltet, erlischt die OD-Kontrolleuchte. Dieseorangefarbene Kontrolleuchte leuchtet, wenn der OD-Schalter ausgeschaltet wird.
!
B260H03A-AST Handbrems-/
Bremsflüssigkeits stand- Warnleuchte
WARNUNG:
Bei Problemen mit den Bremsen die Bremsen so bald wie möglich von einem Hyundai-Vertragshändlerprüfen lassen. Das Fahren des Fahrzeugs bei einer Störung der elektrischen Bremsanlage oder derBremshydraulik ist äußerst gefährlich und kann zu schweren Verletzungen oder zum Tod führen. Aufleuchten der Warnleuchte Diese Leuchte leuchtet bei angezogener Handbremse und eingeschalteter Zündung; sie erlischt,wenn die Handbremse gelöst wird. Das Fahrzeug darf erst dann gefahren werden, wenn die Handbremse gelöstist und das Licht ausgeht.
B265C01LZ-AST
Anzeigen für das elektronischeStabilitätsprogramm
(Falls vorhanden)
Die Anzeigen der Traktionskontrolle
ändern sich je nach Zündschalterposition und danach, obdas System in Betrieb ist oder nicht. Sie leuchten auf, wenn der Zündschlüssel in die Stellung "ON"gedreht wird, müssen aber nach 3 Sekunden ausgehen. Wenn die ESP- oder ESP-OFF-Anzeige kontinuierlichleuchtet, muß das System in einer Hyundai-Werkstatt überprüft werden. Siehe Kapitel 2 für mehr Informationenüber das ESP-System.

1EIGENSCHAFTEN DES HYUNDAI
50

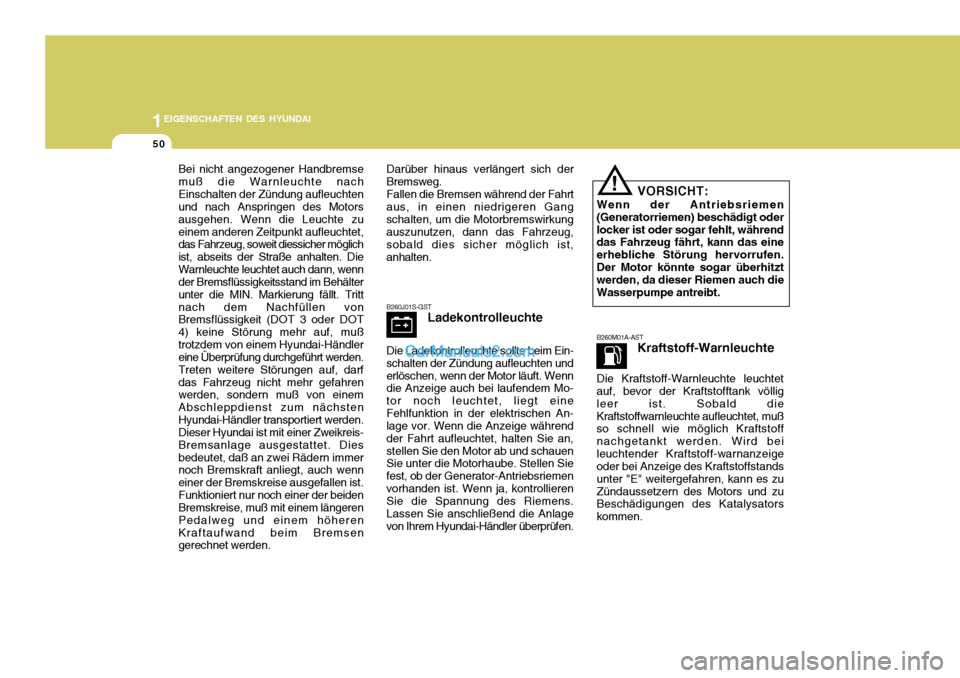

Darüber hinaus verlängert sich der Bremsweg.Fallen die Bremsen während der Fahrt
aus, in einen niedrigeren Gangschalten, um die Motorbremswirkung auszunutzen, dann das Fahrzeug, sobald dies sicher möglich ist,anhalten.
B260J01S-GST Ladekontrolleuchte
Die Ladekontrolleuchte sollte beim Ein-
schalten der Zündung aufleuchten underlöschen, wenn der Motor läuft. Wenn die Anzeige auch bei laufendem Mo- tor noch leuchtet, liegt eineFehlfunktion in der elektrischen An- lage vor. Wenn die Anzeige während der Fahrt aufleuchtet, halten Sie an,stellen Sie den Motor ab und schauen Sie unter die Motorhaube. Stellen Sie fest, ob der Generator-Antriebsriemenvorhanden ist. Wenn ja, kontrollieren Sie die Spannung des Riemens. Lassen Sie anschließend die Anlagevon Ihrem Hyundai-Händler überprüfen. VORSICHT:
Wenn der Antriebsriemen(Generatorriemen) beschädigt oderlocker ist oder sogar fehlt, während das Fahrzeug fährt, kann das eine erhebliche Störung hervorrufen.Der Motor könnte sogar überhitzt werden, da dieser Riemen auch die Wasserpumpe antreibt.
!
B260M01A-AST Kraftstoff-Warnleuchte
Die Kraftstoff-Warnleuchte leuchtet auf, bevor der Kraftstofftank völlig leer ist. Sobald dieKraftstoffwarnleuchte aufleuchtet, muß so schnell wie möglich Kraftstoff nachgetankt werden. Wird beileuchtender Kraftstoff-warnanzeige oder bei Anzeige des Kraftstoffstands unter "E" weitergefahren, kann es zuZündaussetzern des Motors und zu Beschädigungen des Katalysators kommen.
Bei nicht angezogener Handbremsemuß die Warnleuchte nachEinschalten der Zündung aufleuchten und nach Anspringen des Motors ausgehen. Wenn die Leuchte zueinem anderen Zeitpunkt aufleuchtet, das Fahrzeug, soweit diessicher möglich ist, abseits der Straße anhalten. DieWarnleuchte leuchtet auch dann, wenn der Bremsflüssigkeitsstand im Behälter unter die MIN. Markierung fällt. Trittnach dem Nachfüllen von Bremsflüssigkeit (DOT 3 oder DOT 4) keine Störung mehr auf, mußtrotzdem von einem Hyundai-Händler eine Überprüfung durchgeführt werden. Treten weitere Störungen auf, darfdas Fahrzeug nicht mehr gefahren werden, sondern muß von einem Abschleppdienst zum nächstenHyundai-Händler transportiert werden. Dieser Hyundai ist mit einer Zweikreis- Bremsanlage ausgestattet. Diesbedeutet, daß an zwei Rädern immer noch Bremskraft anliegt, auch wenn einer der Bremskreise ausgefallen ist.Funktioniert nur noch einer der beiden Bremskreise, muß mit einem längeren Pedalweg und einem höherenKraftaufwand beim Bremsen gerechnet werden.
