Hyundai Matrix 2007 Betriebsanleitung (in German)

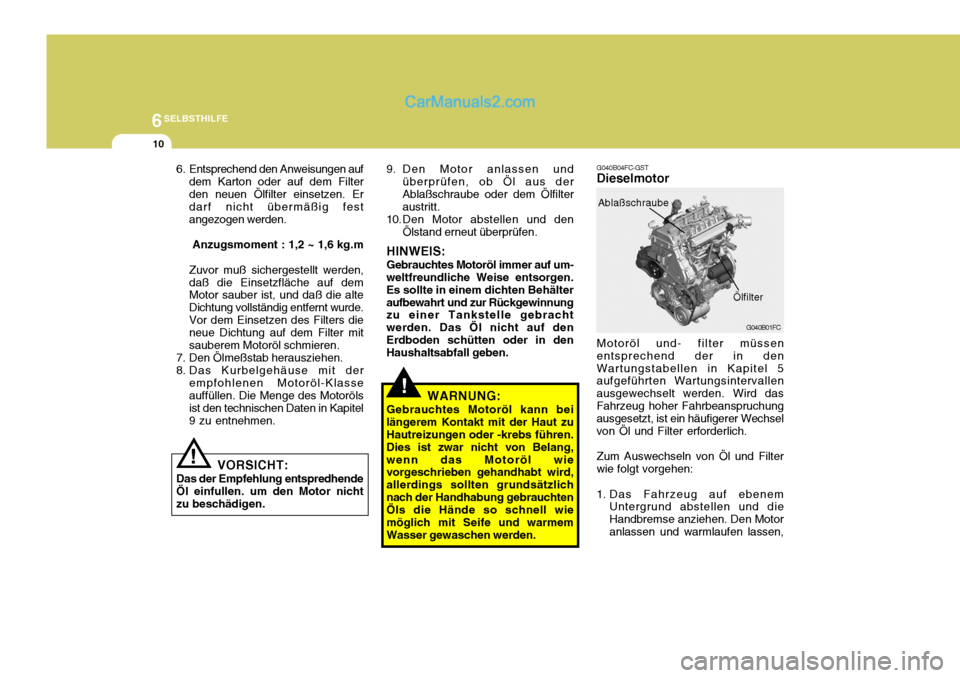

6SELBSTHILFE
10
!
G040B04FC-GST Dieselmotor
Ölfilter
Ablaßschraube
Motoröl und- filter müssen
entsprechend der in den Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden. Wird dasFahrzeug hoher Fahrbeanspruchung ausgesetzt, ist ein häufigerer Wechsel von Öl und Filter erforderlich.
Zum Auswechseln von Öl und Filter
wie folgt vorgehen:
1. Das Fahrzeug auf ebenem Untergrund abstellen und die Handbremse anziehen. Den Motoranlassen und warmlaufen lassen, G040B01FC9. Den Motor anlassen und
überprüfen, ob Öl aus der Ablaßschraube oder dem Ölfilter austritt.
10.Den Motor abstellen und den Ölstand erneut überprüfen.
HINWEIS: Gebrauchtes Motoröl immer auf um-
weltfreundliche Weise entsorgen. Es sollte in einem dichten Behälteraufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden. Das Öl nicht auf denErdboden schütten oder in den Haushaltsabfall geben.
6. Entsprechend den Anweisungen auf
dem Karton oder auf dem Filter den neuen Ölfilter einsetzen. Er darf nicht übermäßig fest angezogen werden.
Anzugsmoment : 1,2 ~ 1,6 kg.m
Zuvor muß sichergestellt werden,daß die Einsetzfläche auf dem Motor sauber ist, und daß die alte Dichtung vollständig entfernt wurde.Vor dem Einsetzen des Filters die neue Dichtung auf dem Filter mit sauberem Motoröl schmieren.
7. Den Ölmeßstab herausziehen.
8. Das Kurbelgehäuse mit der empfohlenen Motoröl-Klasse auffüllen. Die Menge des Motoröls ist den technischen Daten in Kapitel9 zu entnehmen. WARNUNG:
Gebrauchtes Motoröl kann beilängerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht von Belang,wenn das Motoröl wie vorgeschrieben gehandhabt wird, allerdings sollten grundsätzlichnach der Handhabung gebrauchten Öls die Hände so schnell wie möglich mit Seife und warmemWasser gewaschen werden.
! VORSICHT:
Das der Empfehlung entspredhende Öl einfullen. um den Motor nicht zu beschädigen.

6

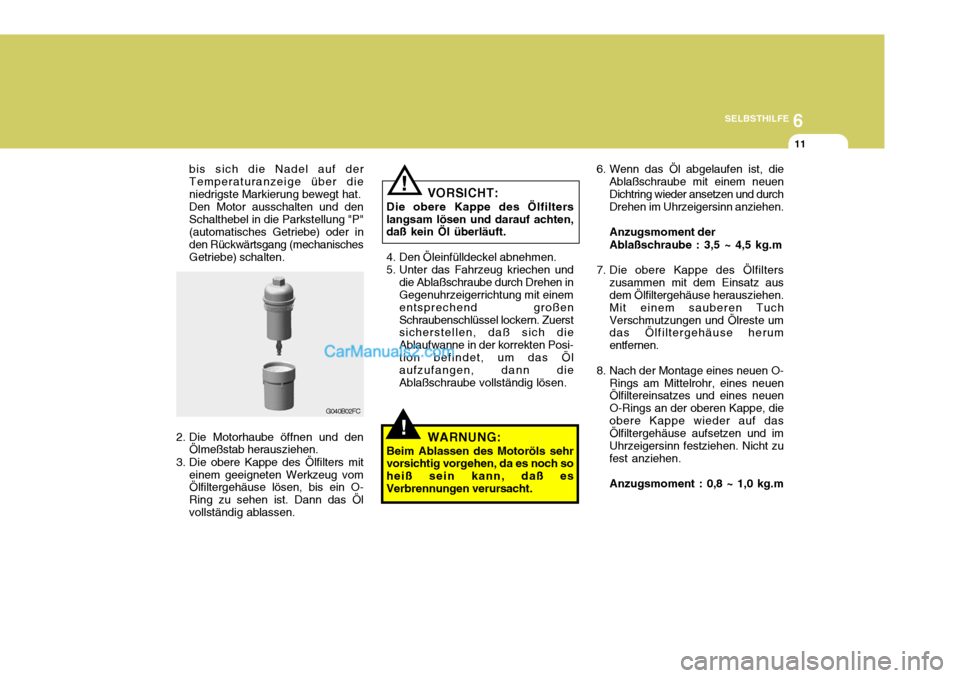

SELBSTHILFE
11
!
bis sich die Nadel auf der Temperaturanzeige über dieniedrigste Markierung bewegt hat.Den Motor ausschalten und denSchalthebel in die Parkstellung "P"(automatisches Getriebe) oder in den Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den Ölmeßstab herausziehen.
3. Die obere Kappe des Ölfilters mit einem geeigneten Werkzeug vom Ölfiltergehäuse lösen, bis ein O- Ring zu sehen ist. Dann das Ölvollständig ablassen.
G040B02FC VORSICHT:
Die obere Kappe des Ölfilters
langsam lösen und darauf achten, daß kein Öl überläuft.
4. Den Öleinfülldeckel abnehmen.
5. Unter das Fahrzeug kriechen und
die Ablaßschraube durch Drehen in Gegenuhrzeigerrichtung mit einem entsprechend großenSchraubenschlüssel lockern. Zuerst sicherstellen, daß sich die Ablaufwanne in der korrekten Posi- tion befindet, um das Öl aufzufangen, dann dieAblaßschraube vollständig lösen.
WARNUNG:
Beim Ablassen des Motoröls sehr
vorsichtig vorgehen, da es noch soheiß sein kann, daß esVerbrennungen verursacht.
! 6. Wenn das Öl abgelaufen ist, die
Ablaßschraube mit einem neuen Dichtring wieder ansetzen und durch Drehen im Uhrzeigersinn anziehen. Anzugsmoment der Ablaßschraube : 3,5 ~ 4,5 kg.m
7. Die obere Kappe des Ölfilters zusammen mit dem Einsatz aus dem Ölfiltergehäuse herausziehen. Mit einem sauberen TuchVerschmutzungen und Ölreste um das Ölfiltergehäuse herum entfernen.
8. Nach der Montage eines neuen O- Rings am Mittelrohr, eines neuen Ölfiltereinsatzes und eines neuen O-Rings an der oberen Kappe, dieobere Kappe wieder auf das Ölfiltergehäuse aufsetzen und im Uhrzeigersinn festziehen. Nicht zufest anziehen. Anzugsmoment : 0,8 ~ 1,0 kg.m

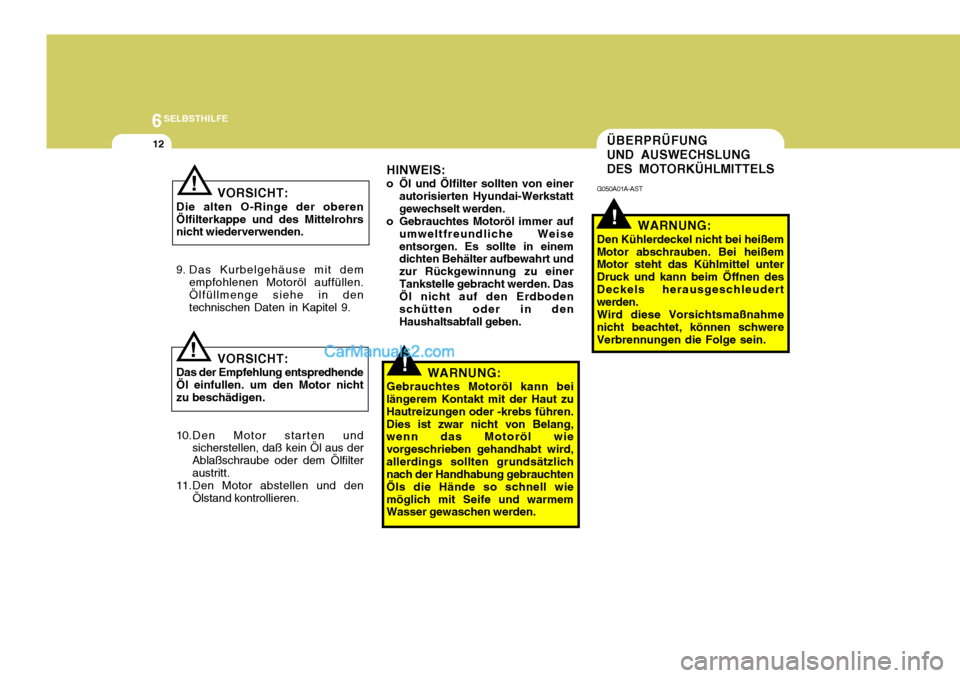

6SELBSTHILFE
12
!
VORSICHT:
Die alten O-Ringe der oberen Ölfilterkappe und des Mittelrohrs nicht wiederverwenden.
9. Das Kurbelgehäuse mit dem empfohlenen Motoröl auffüllen. Ölfüllmenge siehe in den technischen Daten in Kapitel 9.
VORSICHT:
Das der Empfehlung entspredhende Öl einfullen. um den Motor nicht zu beschädigen.
10.Den Motor starten und sicherstellen, daß kein Öl aus der Ablaßschraube oder dem Ölfilteraustritt.
11.Den Motor abstellen und den Ölstand kontrollieren.!
! HINWEIS:
o Öl und Ölfilter sollten von einer autorisierten Hyundai-Werkstatt gewechselt werden.
o Gebrauchtes Motoröl immer auf
umweltfreundliche Weiseentsorgen. Es sollte in einem dichten Behälter aufbewahrt und zur Rückgewinnung zu einerTankstelle gebracht werden. Das Öl nicht auf den Erdboden schütten oder in denHaushaltsabfall geben.
WARNUNG:
Gebrauchtes Motoröl kann bei
längerem Kontakt mit der Haut zuHautreizungen oder -krebs führen.Dies ist zwar nicht von Belang, wenn das Motoröl wie vorgeschrieben gehandhabt wird,allerdings sollten grundsätzlich nach der Handhabung gebrauchten Öls die Hände so schnell wiemöglich mit Seife und warmem Wasser gewaschen werden.
ÜBERPRÜFUNG UND AUSWECHSLUNGDES MOTORKÜHLMITTELS
!
G050A01A-AST
WARNUNG:
Den Kühlerdeckel nicht bei heißem Motor abschrauben. Bei heißem Motor steht das Kühlmittel unter Druck und kann beim Öffnen desDeckels herausgeschleudert werden. Wird diese Vorsichtsmaßnahme nicht beachtet, können schwere Verbrennungen die Folge sein.

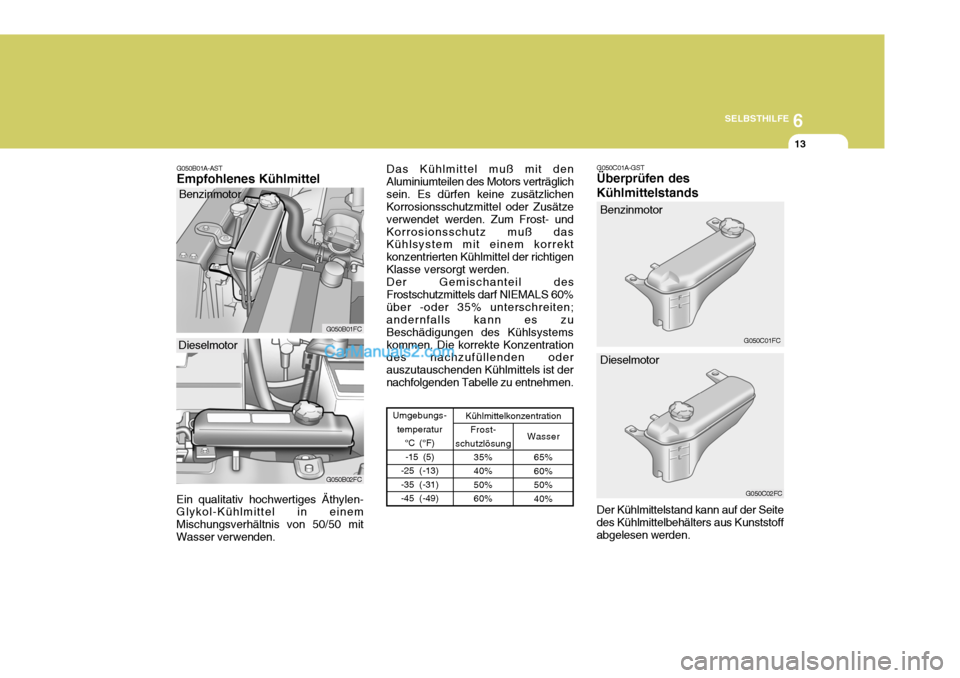

6
SELBSTHILFE
13
G050B01A-AST Empfohlenes Kühlmittel
Ein qualitativ hochwertiges Äthylen- Glykol-Kühlmittel in einem Mischungsverhältnis von 50/50 mitWasser verwenden.
-15 (5)
-25 (-13) -35 (-31)-45 (-49)
Kühlmittelkonzentration
Umgebungs-
temperatur
°C (°F) Frost-
schutzlösung 35% 40% 50%60% Wasser
65%60%50%40%
G050B01FC
G050B02FC
DieselmotorBenzinmotor
Das Kühlmittel muß mit den
Aluminiumteilen des Motors verträglich sein. Es dürfen keine zusätzlichen Korrosionsschutzmittel oder Zusätze verwendet werden. Zum Frost- undKorrosionsschutz muß das Kühlsystem mit einem korrekt konzentrierten Kühlmittel der richtigenKlasse versorgt werden. Der Gemischanteil des
Frostschutzmittels darf NIEMALS 60%über -oder 35% unterschreiten; andernfalls kann es zu Beschädigungen des Kühlsystemskommen. Die korrekte Konzentration des nachzufüllenden oder auszutauschenden Kühlmittels ist dernachfolgenden Tabelle zu entnehmen.
G050C01A-GST Überprüfen des Kühlmittelstands
G050C01FC
Benzinmotor Dieselmotor
G050C02FC
Der Kühlmittelstand kann auf der Seite des Kühlmittelbehälters aus Kunststoffabgelesen werden.

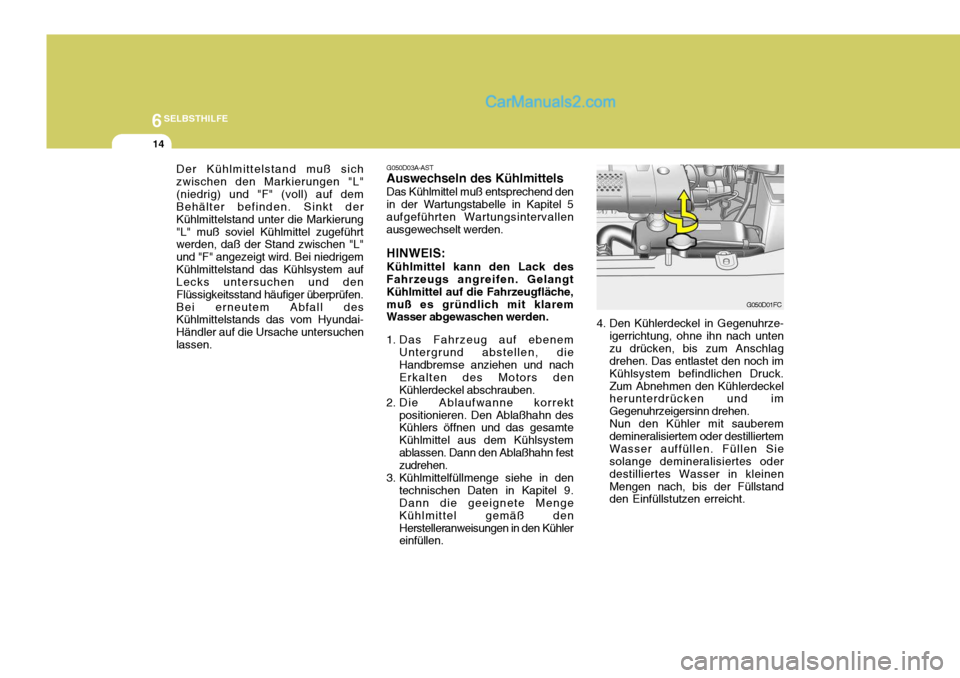

6SELBSTHILFE
14
Der Kühlmittelstand muß sich zwischen den Markierungen "L"(niedrig) und "F" (voll) auf dem Behälter befinden. Sinkt der Kühlmittelstand unter die Markierung"L" muß soviel Kühlmittel zugeführt werden, daß der Stand zwischen "L" und "F" angezeigt wird. Bei niedrigemKühlmittelstand das Kühlsystem auf Lecks untersuchen und den Flüssigkeitsstand häufiger überprüfen.Bei erneutem Abfall des Kühlmittelstands das vom Hyundai- Händler auf die Ursache untersuchenlassen.
G050D03A-AST Auswechseln des Kühlmittels Das Kühlmittel muß entsprechend den
in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden.
HINWEIS: Kühlmittel kann den Lack des
Fahrzeugs angreifen. Gelangt Kühlmittel auf die Fahrzeugfläche,muß es gründlich mit klarem Wasser abgewaschen werden.
1. Das Fahrzeug auf ebenem
Untergrund abstellen, die Handbremse anziehen und nach Erkalten des Motors denKühlerdeckel abschrauben.
2. Die Ablaufwanne korrekt positionieren. Den Ablaßhahn des Kühlers öffnen und das gesamte Kühlmittel aus dem Kühlsystemablassen. Dann den Ablaßhahn fest zudrehen.
3. Kühlmittelfüllmenge siehe in den technischen Daten in Kapitel 9.Dann die geeignete Menge Kühlmittel gemäß denHerstelleranweisungen in den Kühler einfüllen. G050D01FC
4. Den Kühlerdeckel in Gegenuhrze- igerrichtung, ohne ihn nach unten zu drücken, bis zum Anschlag drehen. Das entlastet den noch im Kühlsystem befindlichen Druck.Zum Abnehmen den Kühlerdeckel herunterdrücken und im Gegenuhrzeigersinn drehen.Nun den Kühler mit sauberemdemineralisiertem oder destilliertemWasser auffüllen. Füllen Sie solange demineralisiertes oder destilliertes Wasser in kleinenMengen nach, bis der Füllstand den Einfüllstutzen erreicht.

6

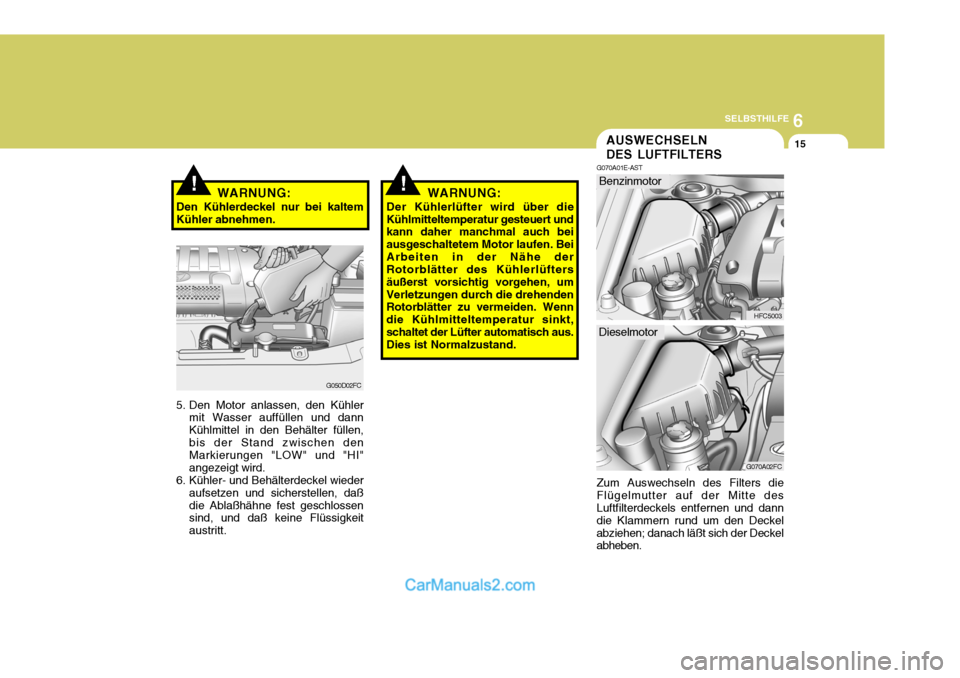

SELBSTHILFE
15
!WARNUNG:
Den Kühlerdeckel nur bei kaltem Kühler abnehmen.
G050D02FC
5. Den Motor anlassen, den Kühler mit Wasser auffüllen und dann Kühlmittel in den Behälter füllen,bis der Stand zwischen den Markierungen "LOW" und "HI" angezeigt wird.
6. Kühler- und Behälterdeckel wieder aufsetzen und sicherstellen, daßdie Ablaßhähne fest geschlossen sind, und daß keine Flüssigkeit austritt.
!WARNUNG:
Der Kühlerlüfter wird über die
Kühlmitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Motor laufen. BeiArbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, umVerletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt,schaltet der Lüfter automatisch aus. Dies ist Normalzustand.
AUSWECHSELN DES LUFTFILTERS
G070A01E-AST
HFC5003
G070A02FC
Dieselmotor Benzinmotor
Zum Auswechseln des Filters die Flügelmutter auf der Mitte des Luftfilterdeckels entfernen und dann die Klammern rund um den Deckelabziehen; danach läßt sich der Deckel abheben.

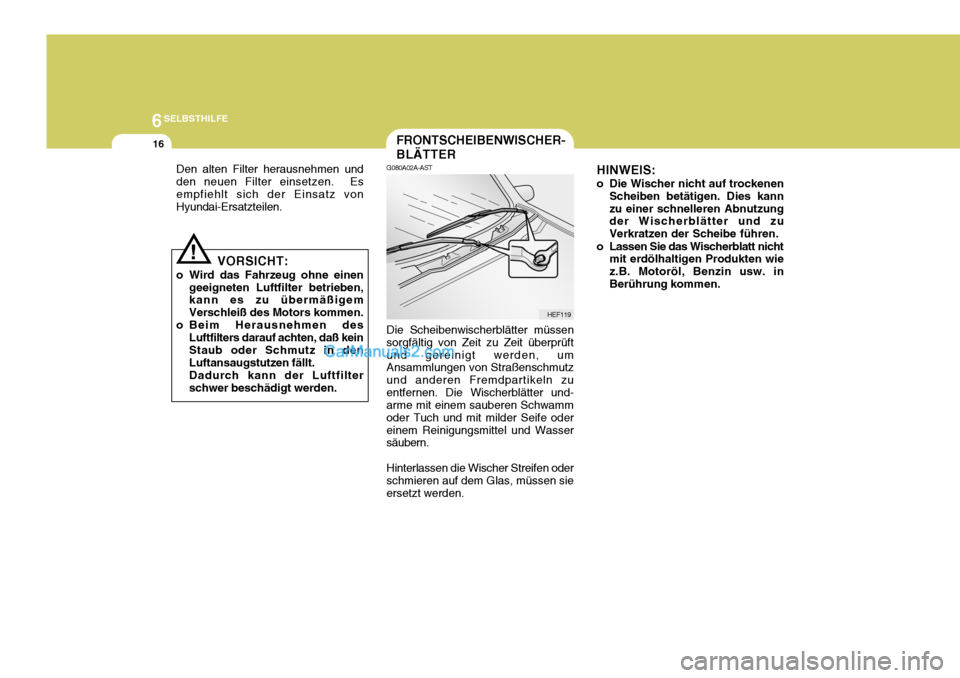

6SELBSTHILFE
16
Den alten Filter herausnehmen und den neuen Filter einsetzen. Esempfiehlt sich der Einsatz von Hyundai-Ersatzteilen.
VORSICHT:
o Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben,kann es zu übermäßigem Verschleiß des Motors kommen.
o Beim Herausnehmen des Luftfilters darauf achten, daß keinStaub oder Schmutz in den Luftansaugstutzen fällt. Dadurch kann der Luftfilter schwer beschädigt werden.
!
FRONTSCHEIBENWISCHER- BLÄTTER
Die Scheibenwischerblätter müssen sorgfältig von Zeit zu Zeit überprüftund gereinigt werden, um Ansammlungen von Straßenschmutz und anderen Fremdpartikeln zuentfernen. Die Wischerblätter und- arme mit einem sauberen Schwamm oder Tuch und mit milder Seife odereinem Reinigungsmittel und Wasser säubern. Hinterlassen die Wischer Streifen oder schmieren auf dem Glas, müssen sieersetzt werden.
G080A02A-AST
HEF119HINWEIS:
o Die Wischer nicht auf trockenen Scheiben betätigen. Dies kannzu einer schnelleren Abnutzung der Wischerblätter und zu Verkratzen der Scheibe führen.
o Lassen Sie das Wischerblatt nicht mit erdölhaltigen Produkten wiez.B. Motoröl, Benzin usw. inBerührung kommen.

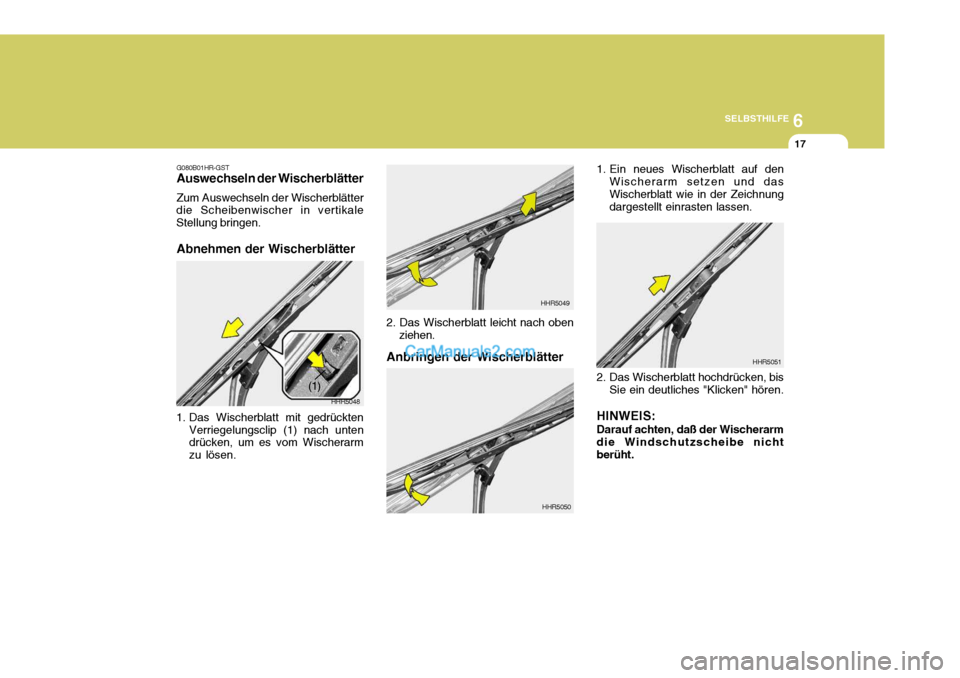

6
SELBSTHILFE
17
Anbringen der Wischerblätter 1. Ein neues Wischerblatt auf den
Wischerarm setzen und das Wischerblatt wie in der Zeichnung dargestellt einrasten lassen.
HHR5050 2. Das Wischerblatt hochdrücken, bis
Sie ein deutliches "Klicken" hören.
HINWEIS: Darauf achten, daß der Wischerarm die Windschutzscheibe nichtberüht. HHR5051
G080B01HR-GST Auswechseln der Wischerblätter Zum Auswechseln der Wischerblätter
die Scheibenwischer in vertikale Stellung bringen.
Abnehmen der Wischerblätter
1. Das Wischerblatt mit gedrückten Verriegelungsclip (1) nach unten drücken, um es vom Wischerarm zu lösen. HHR5048
(1)
2. Das Wischerblatt leicht nach oben
ziehen. HHR5049

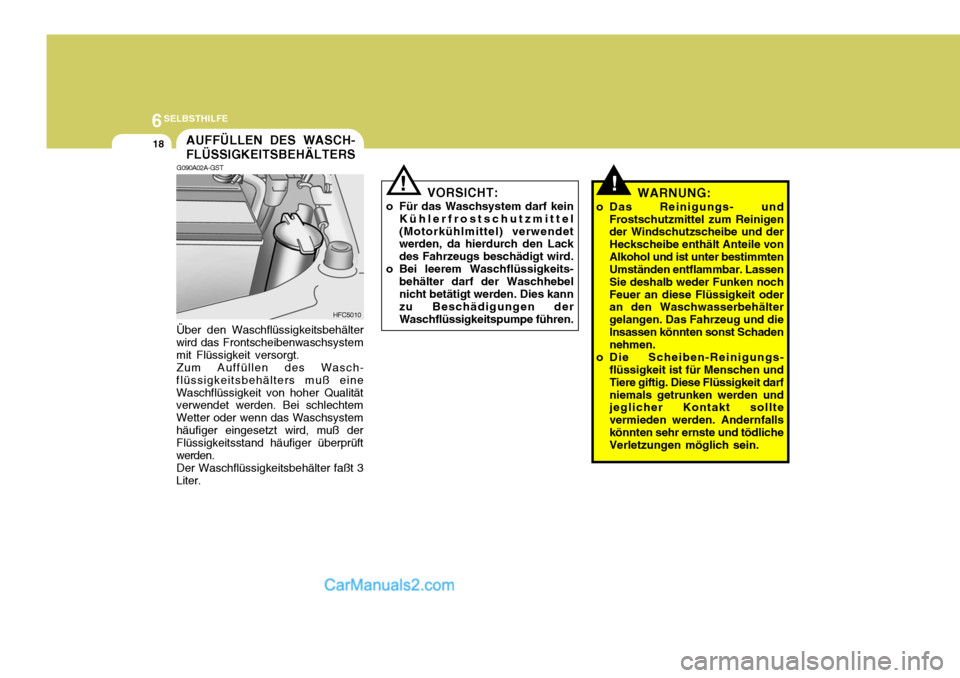

6SELBSTHILFE
18
!
AUFFÜLLEN DES WASCH- FLÜSSIGKEITSBEHÄLTERS
G090A02A-GST
Über den Waschflüssigkeitsbehälter
wird das Frontscheibenwaschsystem mit Flüssigkeit versorgt. Zum Auffüllen des Wasch-
flüssigkeitsbehälters muß eineWaschflüssigkeit von hoher Qualität verwendet werden. Bei schlechtem Wetter oder wenn das Waschsystemhäufiger eingesetzt wird, muß der Flüssigkeitsstand häufiger überprüft werden. Der Waschflüssigkeitsbehälter faßt 3
Liter.
!
HFC5010 VORSICHT:
o Für das Waschsystem darf kein Kühlerfrostschutzmittel (Motorkühlmittel) verwendet werden, da hierdurch den Lack des Fahrzeugs beschädigt wird.
o Bei leerem Waschflüssigkeits- behälter darf der Waschhebelnicht betätigt werden. Dies kann zu Beschädigungen der Waschflüssigkeitspumpe führen. WARNUNG:
o Das Reinigungs- und Frostschutzmittel zum Reinigen der Windschutzscheibe und der Heckscheibe enthält Anteile vonAlkohol und ist unter bestimmten Umständen entflammbar. Lassen Sie deshalb weder Funken nochFeuer an diese Flüssigkeit oder an den Waschwasserbehälter gelangen. Das Fahrzeug und dieInsassen könnten sonst Schaden nehmen.
o Die Scheiben-Reinigungs- flüssigkeit ist für Menschen und Tiere giftig. Diese Flüssigkeit darfniemals getrunken werden und jeglicher Kontakt sollte vermieden werden. Andernfallskönnten sehr ernste und tödliche Verletzungen möglich sein.

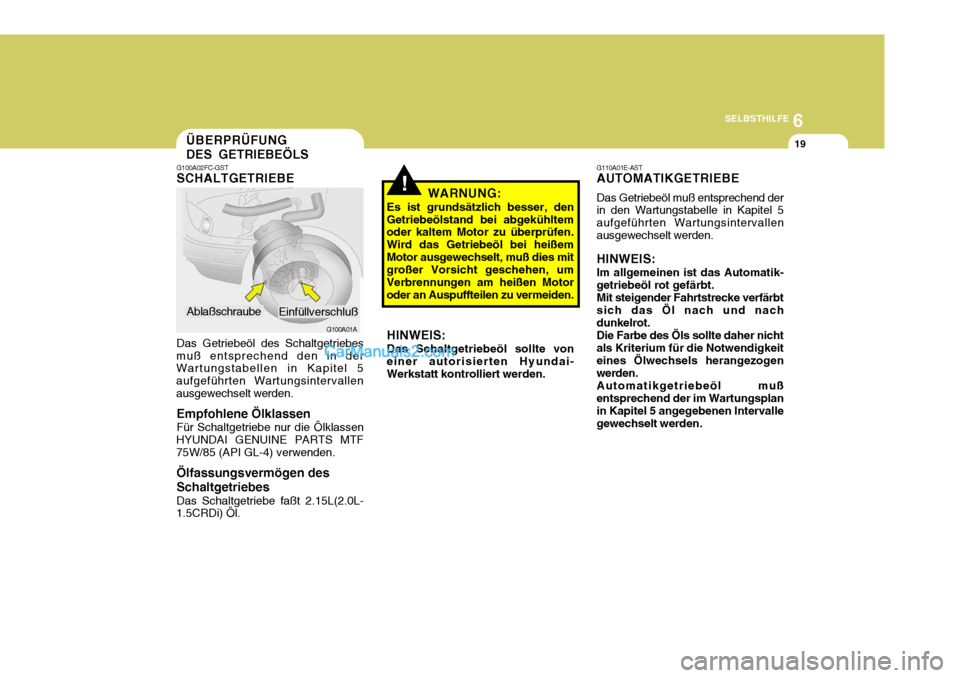

6
SELBSTHILFE
19
!WARNUNG:
Es ist grundsätzlich besser, den
Getriebeölstand bei abgekühltem oder kaltem Motor zu überprüfen. Wird das Getriebeöl bei heißemMotor ausgewechselt, muß dies mit großer Vorsicht geschehen, um Verbrennungen am heißen Motoroder an Auspuffteilen zu vermeiden.
HINWEIS: Das Schaltgetriebeöl sollte von
einer autorisierten Hyundai- Werkstatt kontrolliert werden. G110A01E-AST AUTOMATIKGETRIEBE Das Getriebeöl muß entsprechend der in den Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden. HINWEIS: Im allgemeinen ist das Automatik- getriebeöl rot gefärbt.Mit steigender Fahrtstrecke verfärbtsich das Öl nach und nachdunkelrot.Die Farbe des Öls sollte daher nichtals Kriterium für die Notwendigkeiteines Ölwechsels herangezogen werden. Automatikgetriebeöl muß entsprechend der im Wartungsplan in Kapitel 5 angegebenen Intervallegewechselt werden.
ÜBERPRÜFUNG DES GETRIEBEÖLS
G100A01A
G100A02FC-GST SCHALTGETRIEBE Das Getriebeöl des Schaltgetriebes
muß entsprechend den in der Wartungstabellen in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden.
Empfohlene Ölklassen Für Schaltgetriebe nur die Ölklassen
HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) verwenden.
Ölfassungsvermögen des Schaltgetriebes Das Schaltgetriebe faßt 2.15L(2.0L-
1.5CRDi) Öl. Ablaßschraube
Einfüllverschluß
