Hyundai Nexo 2019 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2019, Model line: Nexo, Model: Hyundai Nexo 2019Pages: 610, PDF Size: 20.05 MB
Page 271 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)

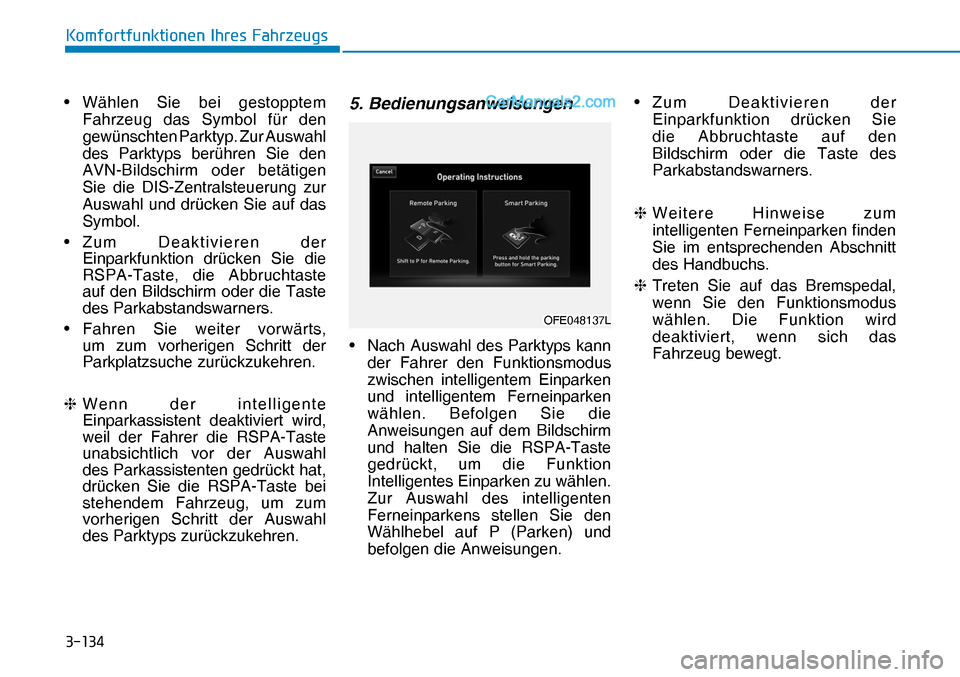

. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
OFE048137LOFE048137L• Wählen Sie bei gestopptem
Fahrzeug das Symbol für den
gewünschten Parktyp. Zur Auswahl
des P](/img/35/16305/w960_16305-270.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
OFE048137LOFE048137L• Wählen Sie bei gestopptem
Fahrzeug das Symbol für den
gewünschten Parktyp. Zur Auswahl
des P")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
OFE048137LOFE048137L• Wählen Sie bei gestopptem
Fahrzeug das Symbol für den
gewünschten Parktyp. Zur Auswahl
des Parktyps berühren Sie den
AVN-Bildschirm oder betätigen
Sie die DIS-Zentralsteuerung zur
Auswahl und drücken Sie auf das
Symbol.
• Zum Deaktivieren der
Einparkfunktion drücken Sie die
RSPA-Taste, die Abbruchtaste
auf den Bildschirm oder die Taste
des Parkabstandswarners.
• Fahren Sie weiter vorwärts,
um zum vorherigen Schritt der
Parkplatzsuche zurückzukehren.
❈ Wenn der intelligente
Einparkassistent deaktiviert wird,
weil der Fahrer die RSPA-Taste
unabsichtlich vor der Auswahl
des Parkassistenten gedrückt hat,
drücken Sie die RSPA-Taste bei
stehendem Fahrzeug, um zum
vorherigen Schritt der Auswahl
des Parktyps zurückzukehren.5. Bedienungsanweisungen
• Nach Auswahl des Parktyps kann
der Fahrer den Funktionsmodus
zwischen intelligentem Einparken
und intelligentem Ferneinparken
wählen. Befolgen Sie die
Anweisungen auf dem Bildschirm
und halten Sie die RSPA-Taste
gedrückt, um die Funktion
Intelligentes Einparken zu wählen.
Zur Auswahl des intelligenten
Ferneinparkens stellen Sie den
Wählhebel auf P (Parken) und
befolgen die Anweisungen.• Zum Deaktivieren der
Einparkfunktion drücken Sie
die Abbruchtaste auf den
Bildschirm oder die Taste des
Parkabstandswarners.
❈ Weitere Hinweise zum
intelligenten Ferneinparken finden
Sie im entsprechenden Abschnitt
des Handbuchs.
❈ Treten Sie auf das Bremspedal,
wenn Sie den Funktionsmodus
wählen. Die Funktion wird
deaktiviert, wenn sich das
Fahrzeug bewegt.
Page 272 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)

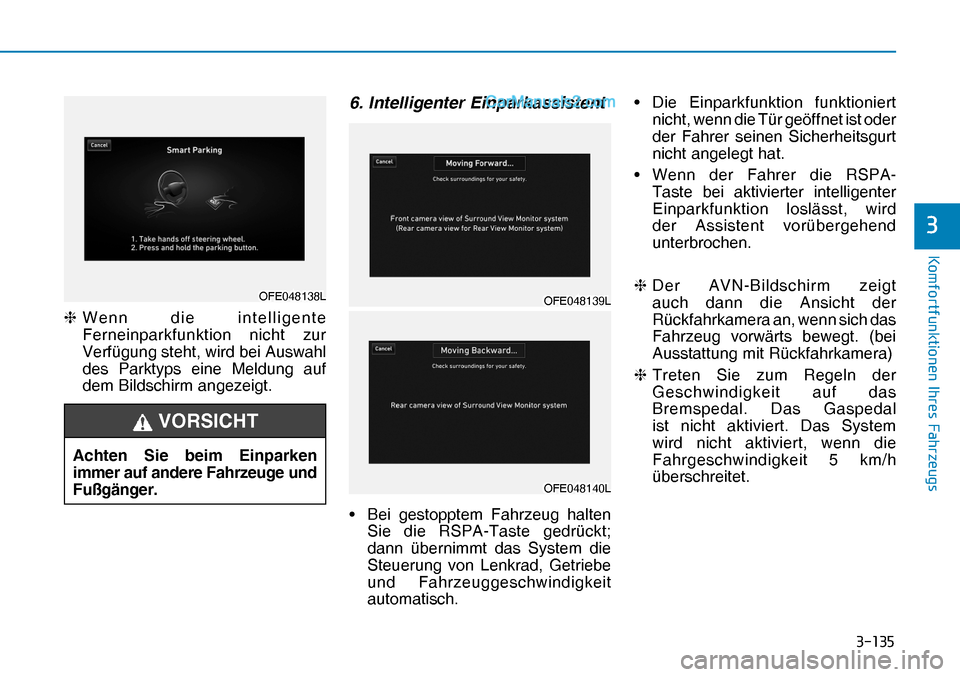

. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
❈ Wenn die intelligente
Ferneinparkfunktion nicht zur
Verfügung steht, wird bei Auswahl
des Parktyps eine Meldung](/img/35/16305/w960_16305-271.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
❈ Wenn die intelligente
Ferneinparkfunktion nicht zur
Verfügung steht, wird bei Auswahl
des Parktyps eine Meldung")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
❈ Wenn die intelligente
Ferneinparkfunktion nicht zur
Verfügung steht, wird bei Auswahl
des Parktyps eine Meldung auf
dem Bildschirm angezeigt.
6. Intelligenter Einparkassistent
• Bei gestopptem Fahrzeug halten
Sie die RSPA-Taste gedrückt;
dann übernimmt das System die
Steuerung von Lenkrad, Getriebe
und Fahrzeuggeschwindigkeit
automatisch.• Die Einparkfunktion funktioniert
nicht, wenn die Tür geöffnet ist oder
der Fahrer seinen Sicherheitsgurt
nicht angelegt hat.
• Wenn der Fahrer die RSPA-
Taste bei aktivierter intelligenter
Einparkfunktion loslässt, wird
der Assistent vorübergehend
unterbrochen.
❈ Der AVN-Bildschirm zeigt
auch dann die Ansicht der
Rückfahrkamera an, wenn sich das
Fahrzeug vorwärts bewegt. (bei
Ausstattung mit Rückfahrkamera)
❈ Treten Sie zum Regeln der
Geschwindigkeit auf das
Bremspedal. Das Gaspedal
ist nicht aktiviert. Das System
wird nicht aktiviert, wenn die
Fahrgeschwindigkeit 5 km/h
überschreitet. Achten Sie beim Einparken
immer auf andere Fahrzeuge und
Fußgänger.
VORSICHT
OFE048138LOFE048138LOFE048139LOFE048139L
OFE048140LOFE048140L
Page 273 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
7. Intelligentes Einparken
beenden
Beenden Sie den Einparkvorgang
gemäß den Anweisungen auf dem
AVN-Bildschirm. Fall](/img/35/16305/w960_16305-272.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V

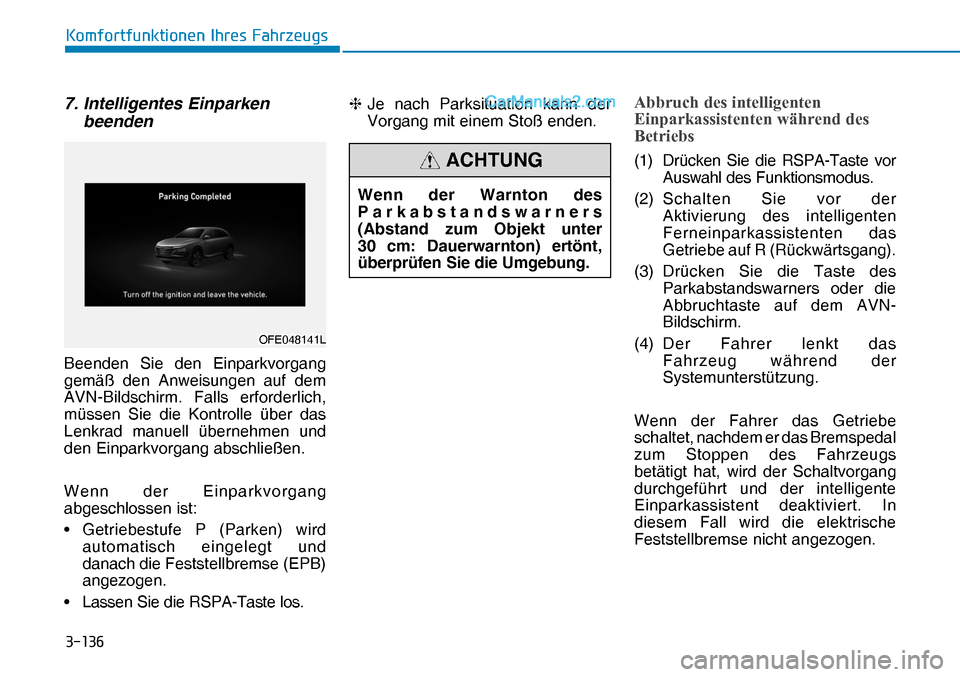

7. Intelligentes Einparken
beenden
Beenden Sie den Einparkvorgang
gemäß den Anweisungen auf dem
AVN-Bildschirm. Fall")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
7. Intelligentes Einparken
beenden
Beenden Sie den Einparkvorgang
gemäß den Anweisungen auf dem
AVN-Bildschirm. Falls erforderlich,
müssen Sie die Kontrolle über das
Lenkrad manuell übernehmen und
den Einparkvorgang abschließen.
Wenn der Einparkvorgang
abgeschlossen ist:
• Getriebestufe P (Parken) wird
automatisch eingelegt und
danach die Feststellbremse (EPB)
angezogen.
• Lassen Sie die RSPA-Taste los.❈ Je nach Parksituation kann der
Vorgang mit einem Stoß enden.
$ E E U X F K G H V L Q W H O O L J H Q W H Q
( L Q S D U N D V V L V W H Q W H Q Z l K U H Q G G H V
% H W U L H E V
OFE048141LOFE048141L
Wenn der Warnton des
Parkabstandswarners
(Abstand zum Objekt unter
30 cm: Dauerwarnton) ertönt,
überprüfen Sie die Umgebung.
ACHTUNG(1) Drücken Sie die RSPA-Taste vor
Auswahl des Funktionsmodus.
(2) Schalten Sie vor der
Aktivierung des intelligenten
Ferneinparkassistenten das
Getriebe auf R (Rückwärtsgang).
(3) Drücken Sie die Taste des
Parkabstandswarners oder die
Abbruchtaste auf dem AVN-
Bildschirm.
(4) Der Fahrer lenkt das
Fahrzeug während der
Systemunterstützung.
Wenn der Fahrer das Getriebe
schaltet, nachdem er das Bremspedal
zum Stoppen des Fahrzeugs
betätigt hat, wird der Schaltvorgang
durchgeführt und der intelligente
Einparkassistent deaktiviert. In
diesem Fall wird die elektrische
Feststellbremse nicht angezogen.
Page 274 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V

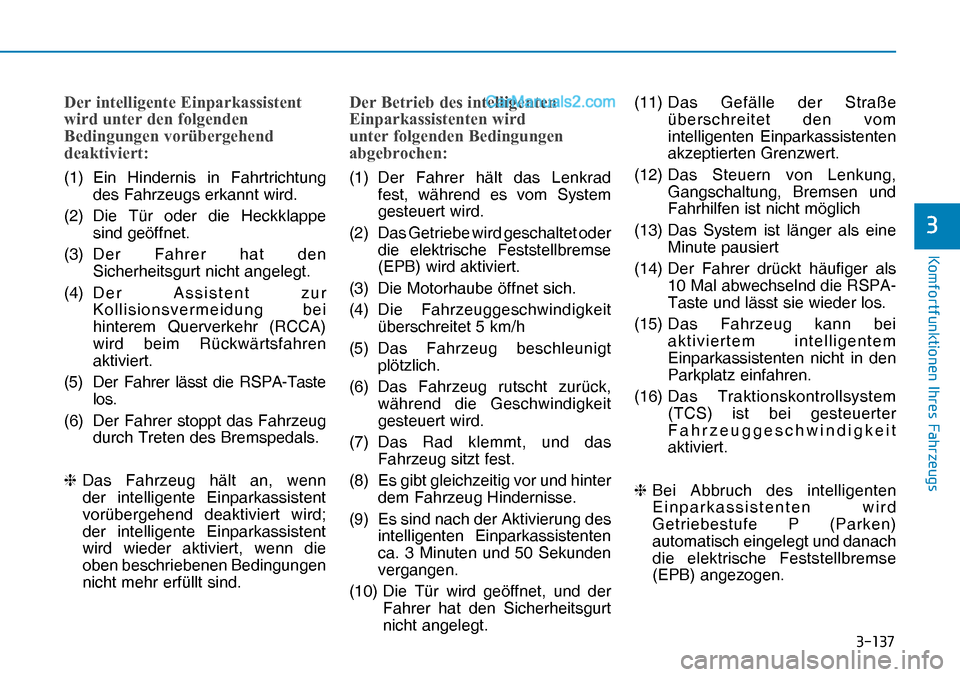

H U L Q W H O O L J H Q W H ( L Q S D U N D V V L V W H Q W
Z L U G X Q W H U G H Q I R O J H Q G H Q](/img/35/16305/w960_16305-273.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
H U L Q W H O O L J H Q W H ( L Q S D U N D V V L V W H Q W
Z L U G X Q W H U G H Q I R O J H Q G H Q")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
' H U L Q W H O O L J H Q W H ( L Q S D U N D V V L V W H Q W
Z L U G X Q W H U G H Q I R O J H Q G H Q
% H G L Q J X Q J H Q Y R U
Page 275 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V

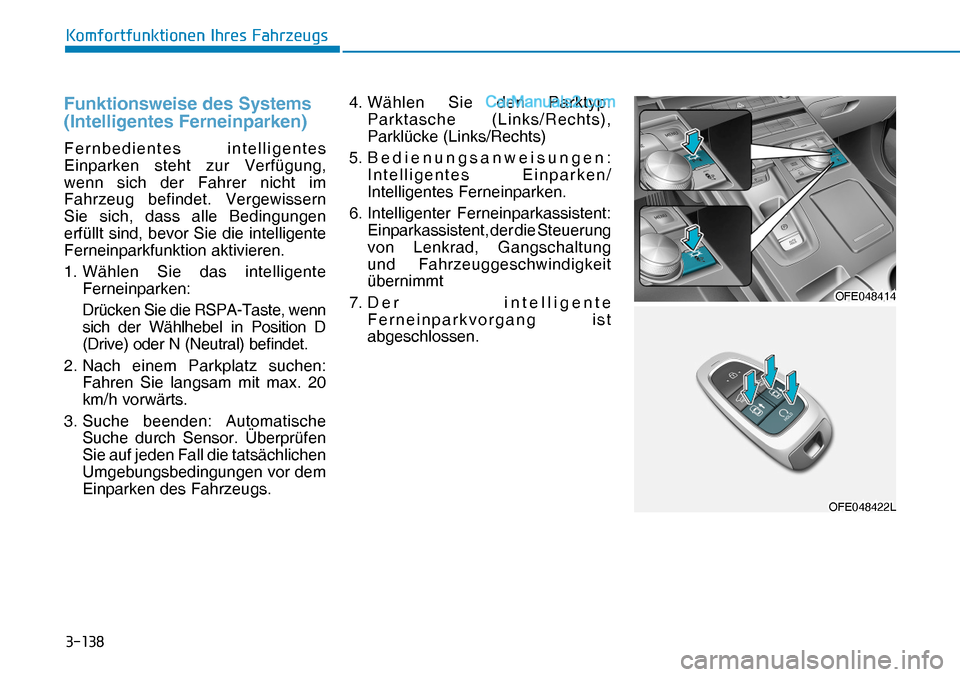

Funktionsweise des Systems
(Intelligentes Ferneinparken)
Fernbedientes intelligentes
Einparken steht zur Verfügung,
we](/img/35/16305/w960_16305-274.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Funktionsweise des Systems
(Intelligentes Ferneinparken)
Fernbedientes intelligentes
Einparken steht zur Verfügung,
we")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Funktionsweise des Systems
(Intelligentes Ferneinparken)
Fernbedientes intelligentes
Einparken steht zur Verfügung,
wenn sich der Fahrer nicht im
Fahrzeug befindet. Vergewissern
Sie sich, dass alle Bedingungen
erfüllt sind, bevor Sie die intelligente
Ferneinparkfunktion aktivieren.
1. Wählen Sie das intelligente
Ferneinparken:
Drücken Sie die RSPA-Taste, wenn
sich der Wählhebel in Position D
(Drive) oder N (Neutral) befindet.
2. Nach einem Parkplatz suchen:
Fahren Sie langsam mit max. 20
km/h vorwärts.
3. Suche beenden: Automatische
Suche durch Sensor. Überprüfen
Sie auf jeden Fall die tatsächlichen
Umgebungsbedingungen vor dem
Einparken des Fahrzeugs.4. Wählen Sie den Parktyp:
Parktasche (Links/Rechts),
Parklücke (Links/Rechts)
5. Bedienungsanweisungen:
Intelligentes Einparken/
Intelligentes Ferneinparken.
6. Intelligenter Ferneinparkassistent:
Einparkassistent, der die Steuerung
von Lenkrad, Gangschaltung
und Fahrzeuggeschwindigkeit
übernimmt
7. Der intelligente
Ferneinparkvorgang ist
abgeschlossen.
OFE048414OFE048414
OFE048422LOFE048422L
Page 276 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
❈ Sie können die intelligente
Einparkfunktion nach der
Suche oder Einstellen des
Startbildschirms auf dem AVN-
B](/img/35/16305/w960_16305-275.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
❈ Sie können die intelligente
Einparkfunktion nach der
Suche oder Einstellen des
Startbildschirms auf dem AVN-
B")

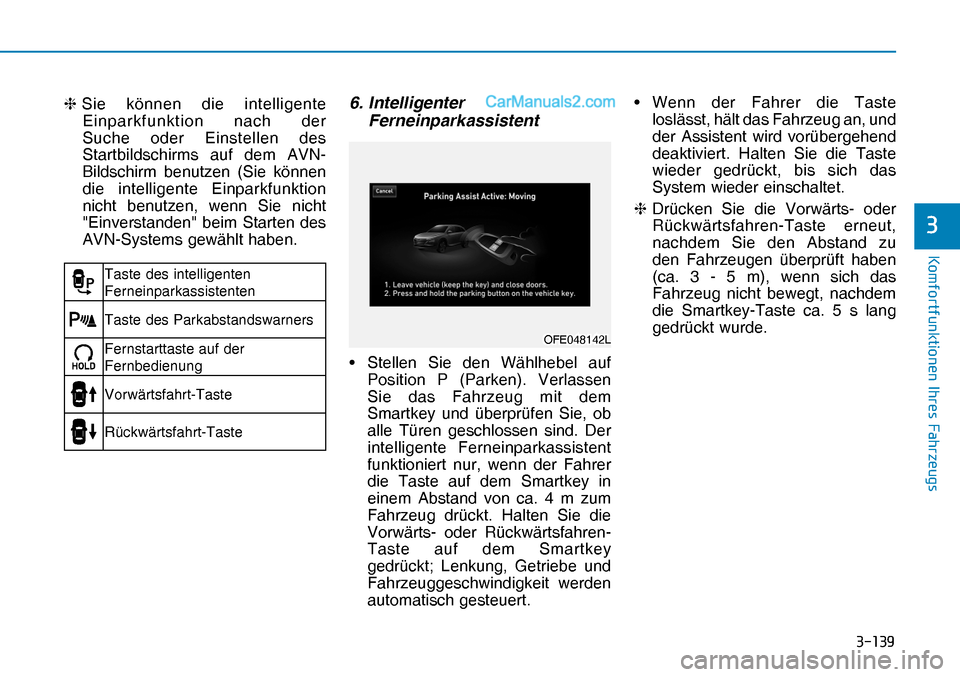

. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
❈ Sie können die intelligente
Einparkfunktion nach der
Suche oder Einstellen des
Startbildschirms auf dem AVN-
Bildschirm benutzen (Sie können
die intelligente Einparkfunktion
nicht benutzen, wenn Sie nicht
"Einverstanden" beim Starten des
AVN-Systems gewählt haben.
6. Intelligenter
Ferneinparkassistent
• Stellen Sie den Wählhebel auf
Position P (Parken). Verlassen
Sie das Fahrzeug mit dem
Smartkey und überprüfen Sie, ob
alle Türen geschlossen sind. Der
intelligente Ferneinparkassistent
funktioniert nur, wenn der Fahrer
die Taste auf dem Smartkey in
einem Abstand von ca. 4 m zum
Fahrzeug drückt. Halten Sie die
Vorwärts- oder Rückwärtsfahren-
Taste auf dem Smartkey
gedrückt; Lenkung, Getriebe und
Fahrzeuggeschwindigkeit werden
automatisch gesteuert.• Wenn der Fahrer die Taste
loslässt, hält das Fahrzeug an, und
der Assistent wird vorübergehend
deaktiviert. Halten Sie die Taste
wieder gedrückt, bis sich das
System wieder einschaltet.
❈ Drücken Sie die Vorwärts- oder
Rückwärtsfahren-Taste erneut,
nachdem Sie den Abstand zu
den Fahrzeugen überprüft haben
(ca. 3 - 5 m), wenn sich das
Fahrzeug nicht bewegt, nachdem
die Smartkey-Taste ca. 5 s lang
gedrückt wurde.
Taste des intelligenten
Ferneinparkassistenten
Taste des Parkabstandswarners
Fernstarttaste auf der
Fernbedienung
Vorwärtsfahrt-Taste
OFE048142LOFE048142LRückwärtsfahrt-Taste
Page 277 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V

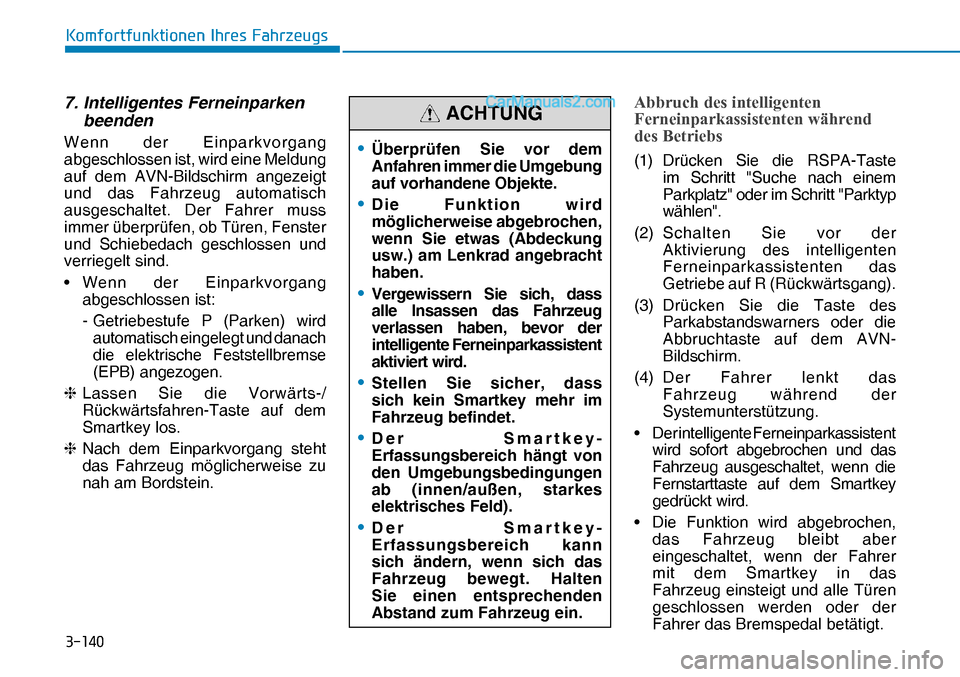

7. Intelligentes Ferneinparken
beenden
Wenn der Einparkvorgang
abgeschlossen ist, wird eine Meldung
auf dem AVN-Bildsc](/img/35/16305/w960_16305-276.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
7. Intelligentes Ferneinparken
beenden
Wenn der Einparkvorgang
abgeschlossen ist, wird eine Meldung
auf dem AVN-Bildsc")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
7. Intelligentes Ferneinparken
beenden
Wenn der Einparkvorgang
abgeschlossen ist, wird eine Meldung
auf dem AVN-Bildschirm angezeigt
und das Fahrzeug automatisch
ausgeschaltet. Der Fahrer muss
immer überprüfen, ob Türen, Fenster
und Schiebedach geschlossen und
verriegelt sind.
• Wenn der Einparkvorgang
abgeschlossen ist:
- Getriebestufe P (Parken) wird
automatisch eingelegt und danach
die elektrische Feststellbremse
(EPB) angezogen.
❈ Lassen Sie die Vorwärts-/
Rückwärtsfahren-Taste auf dem
Smartkey los.
❈ Nach dem Einparkvorgang steht
das Fahrzeug möglicherweise zu
nah am Bordstein.
$ E E U X F K G H V L Q W H O O L J H Q W H Q
) H U Q H L Q S D U N D V V L V W H Q W H Q Z l K U H Q G
G H V % H W U L H E V
(1) Drücken Sie die RSPA-Taste
im Schritt "Suche nach einem
Parkplatz" oder im Schritt "Parktyp
wählen".
(2) Schalten Sie vor der
Aktivierung des intelligenten
Ferneinparkassistenten das
Getriebe auf R (Rückwärtsgang).
(3) Drücken Sie die Taste des
Parkabstandswarners oder die
Abbruchtaste auf dem AVN-
Bildschirm.
(4) Der Fahrer lenkt das
Fahrzeug während der
Systemunterstützung.
• Der intelligente Ferneinparkassistent
wird sofort abgebrochen und das
Fahrzeug ausgeschaltet, wenn die
Fernstarttaste auf dem Smartkey
gedrückt wird.
• Die Funktion wird abgebrochen,
das Fahrzeug bleibt aber
eingeschaltet, wenn der Fahrer
mit dem Smartkey in das
Fahrzeug einsteigt und alle Türen
geschlossen werden oder der
Fahrer das Bremspedal betätigt.• Überprüfen Sie vor dem
Anfahren immer die Umgebung
auf vorhandene Objekte.
• Die Funktion wird
möglicherweise abgebrochen,
wenn Sie etwas (Abdeckung
usw.) am Lenkrad angebracht
haben.
• Vergewissern Sie sich, dass
alle Insassen das Fahrzeug
verlassen haben, bevor der
intelligente Ferneinparkassistent
aktiviert wird.
• Stellen Sie sicher, dass
sich kein Smartkey mehr im
Fahrzeug befindet.
• Der Smartkey-
Erfassungsbereich hängt von
den Umgebungsbedingungen
ab (innen/außen, starkes
elektrisches Feld).
• Der Smartkey-
Erfassungsbereich kann
sich ändern, wenn sich das
Fahrzeug bewegt. Halten
Sie einen entsprechenden
Abstand zum Fahrzeug ein.
ACHTUNG
Page 278 of 610

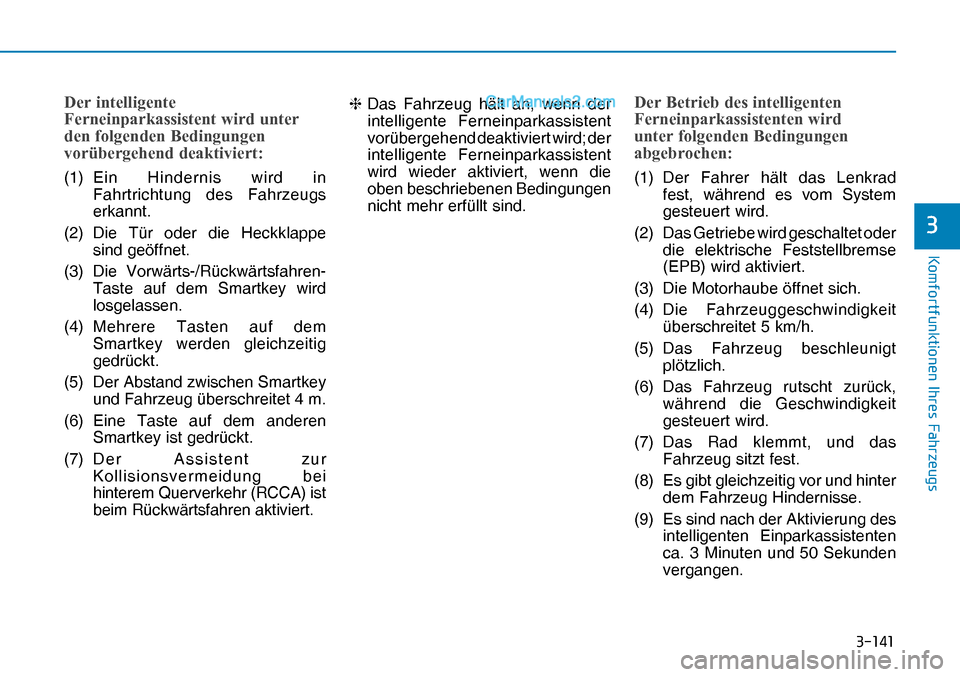

![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
H U L Q W H O O L J H Q W H
) H U Q H L Q S D U N D V V L V W H Q W Z L U G X Q W H U
G H Q I R O J H](/img/35/16305/w960_16305-277.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
H U L Q W H O O L J H Q W H
) H U Q H L Q S D U N D V V L V W H Q W Z L U G X Q W H U
G H Q I R O J H")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
' H U L Q W H O O L J H Q W H
) H U Q H L Q S D U N D V V L V W H Q W Z L U G X Q W H U
G H Q I R O J H Q G H Q % H G L Q J X Q J H Q
Y R U
Page 279 of 610

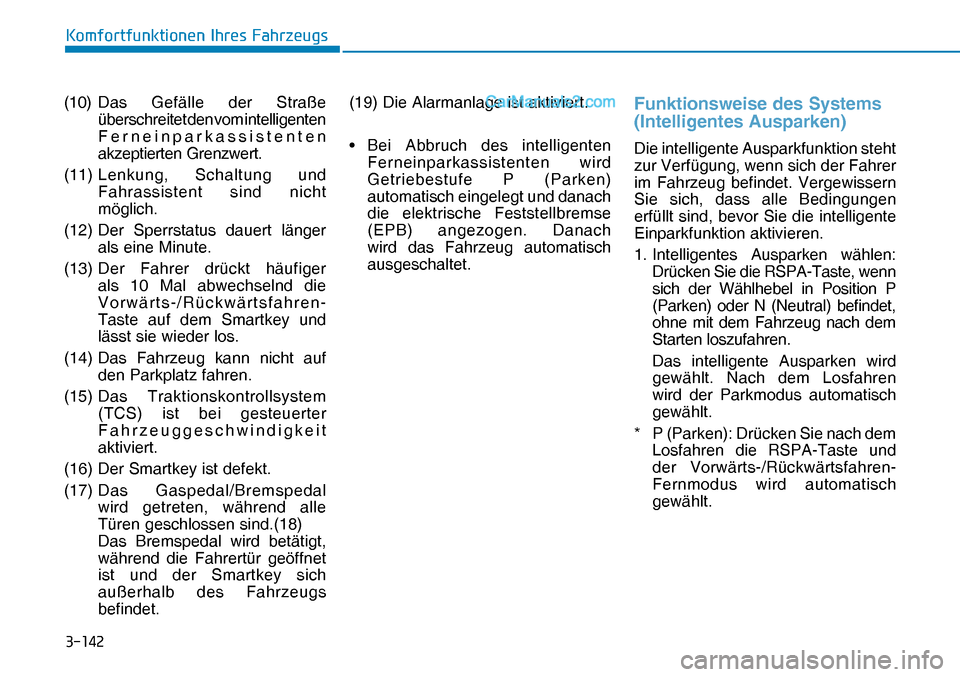

![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
(10) Das Gefälle der Straße
überschreitet den vom intelligenten
Ferneinparkassistenten
akzeptierten Grenzwert.
(11)](/img/35/16305/w960_16305-278.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
(10) Das Gefälle der Straße
überschreitet den vom intelligenten
Ferneinparkassistenten
akzeptierten Grenzwert.
(11)")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
(10) Das Gefälle der Straße
überschreitet den vom intelligenten
Ferneinparkassistenten
akzeptierten Grenzwert.
(11) Lenkung, Schaltung und
Fahrassistent sind nicht
möglich.
(12) Der Sperrstatus dauert länger
als eine Minute.
(13) Der Fahrer drückt häufiger
als 10 Mal abwechselnd die
Vorwärts-/Rückwärtsfahren-
Taste auf dem Smartkey und
lässt sie wieder los.
(14) Das Fahrzeug kann nicht auf
den Parkplatz fahren.
(15) Das Traktionskontrollsystem
(TCS) ist bei gesteuerter
Fahrzeuggeschwindigkeit
aktiviert.
(16) Der Smartkey ist defekt.
(17) Das Gaspedal/Bremspedal
wird getreten, während alle
Türen geschlossen sind.(18)
Das Bremspedal wird betätigt,
während die Fahrertür geöffnet
ist und der Smartkey sich
außerhalb des Fahrzeugs
befindet.(19) Die Alarmanlage ist aktiviert.
• Bei Abbruch des intelligenten
Ferneinparkassistenten wird
Getriebestufe P (Parken)
automatisch eingelegt und danach
die elektrische Feststellbremse
(EPB) angezogen. Danach
wird das Fahrzeug automatisch
ausgeschaltet.Funktionsweise des Systems
(Intelligentes Ausparken)
Die intelligente Ausparkfunktion steht
zur Verfügung, wenn sich der Fahrer
im Fahrzeug befindet. Vergewissern
Sie sich, dass alle Bedingungen
erfüllt sind, bevor Sie die intelligente
Einparkfunktion aktivieren.
1. Intelligentes Ausparken wählen:
Drücken Sie die RSPA-Taste, wenn
sich der Wählhebel in Position P
(Parken) oder N (Neutral) befindet,
ohne mit dem Fahrzeug nach dem
Starten loszufahren.
Das intelligente Ausparken wird
gewählt. Nach dem Losfahren
wird der Parkmodus automatisch
gewählt.
* P (Parken): Drücken Sie nach dem
Losfahren die RSPA-Taste und
der Vorwärts-/Rückwärtsfahren-
Fernmodus wird automatisch
gewählt.
Page 280 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
2. Suche nach Platz zum intelligenten
Ausparken: Automatische
Sensorsuche bei Fahrzeughalt.
Überprüfen Sie jedoch](/img/35/16305/w960_16305-279.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
2. Suche nach Platz zum intelligenten
Ausparken: Automatische
Sensorsuche bei Fahrzeughalt.
Überprüfen Sie jedoch")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
2. Suche nach Platz zum intelligenten
Ausparken: Automatische
Sensorsuche bei Fahrzeughalt.
Überprüfen Sie jedoch auf
jeden Fall die tatsächlichen
Umgebungsbedingungen vor
dem Benutzen der intelligenten
Ausparkfunktion.
3. Richtung für das intelligente
Ausparken wählen: Parallel (Links/
Rechts)
4. Intelligenter Ausparkassistent:
Steuerung von Lenkrad, Getriebe
und Fahrzeuggeschwindigkeit
(Parklücke)
5. Intelligentes Ausparken beenden.
Nach dem Abschluss des
intelligenten Ausparkens müssen Sie
unbedingt die Straßenverhältnisse in
der Umgebung überprüfen.Unter den folgenden Bedingungen
wird der Ausparkmodus aktiviert:
• Die Fahrzeuggeschwindigkeit
bleibt nach dem Einschalten des
Fahrzeugs unter 5 km/h.
• Das Einparken in die Parklücke
mithilfe des intelligenten
Ferneinparkassistenten ist
abgeschlossen.
❈ Sie können die intelligente
Einparkfunktion nach der
Suche oder Einstellen des
Startbildschirms auf dem AVN-
Bildschirm benutzen (Sie können
die intelligente Einparkfunktion
nicht benutzen, wenn Sie nicht
"Einverstanden" beim Starten des
AVN-Systems gewählt haben.
Achten Sie beim Ausparken
immer auf andere Fahrzeuge und
Fußgänger.
VORSICHT
Taste des intelligenten
Ferneinparkassistenten
Taste des Parkabstandswarners
• Überprüfen Sie vor dem
Anfahren immer die Umgebung
auf vorhandene Objekte.
• Die Funktion wird
möglicherweise abgebrochen,
wenn Sie etwas (Abdeckung
usw.) am Lenkrad angebracht
haben.
ACHTUNG
