Page 312 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
= 8 6 $ 7 = ) 8 1 . 7 , 2 1 ( 1 ( 5 . / , 0 $ 5 ( * ( / 8 1 *
Um die Entfeuchtungsautomatik
wieder einzuschalte](/img/35/16305/w960_16305-311.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
= 8 6 $ 7 = ) 8 1 . 7 , 2 1 ( 1 ( 5 . / , 0 $ 5 ( * ( / 8 1 *
Um die Entfeuchtungsautomatik
wieder einzuschalte")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
= 8 6 $ 7 = ) 8 1 . 7 , 2 1 ( 1 ' ( 5 . / , 0 $ 5 ( * ( / 8 1 *
Um die Entfeuchtungsautomatik
wieder einzuschalten, verwenden
Sie die oben beschriebene
Vorgehensweise, woraufhin das
Symbol "ADS OFF" erlischt.
Wenn die Batterie abgeklemmt
oder entladen wurde, wird die
Entfeuchtungsautomatik wieder
aktiviert.
i Informationen
$ N W L Y L H U H Q 6 L H Q L F K W G L H
8 P O X I W I X Q N W L R Q Z l K U H Q G G L H
D X W R P D W L V F K H 6 F K H L E H Q H Q W I H X F K W X Q J
O l X I W $ Q G H U Q I D O O V Z L U G G L H : L U N X Q J
E H H L Q W U l F K W L J W
ANMERKUNG
Bauen Sie nicht die Sensor-
abdeckung am oberen Rand der
Frontscheibe ab.
Andernfalls werden möglicher-
weise Systemkomponenten
beschädigt und der Garantie-
anspruch erlischt.
Belüftungsautomatik
(ausstattungsabhängig)
Um die Qualität der Luft im
Innenraum zu verbessern und das
Beschlagen der Windschutzscheibe
zu verhindern, wird der Umluftmodus
je nach Außentemperatur nach 5 bis
30 Minuten deaktiviert und in den
Frischluftmodus umgeschaltet.
Um die automatische
Belüftungsfunktion ein- bzw.
auszuschalten, wählen Sie die oberen
Luftdüsen
an und betätigen
Sie anschließend innerhalb von 3
Sekunden 5 Mal die Umlufttaste,
während Sie die Klimaanlagentaste
(A/C) gedrückt halten.
Beim Einstellen der Belüftungs-
automatik blinkt 6 Mal die Umluft-
kontrollleuchte. Beim Beenden der
Funktion blinkt die Kontrollleuchte
3 Mal.
Schiebedach-Umluftfunktion
(ausstattungsabhängig)
Wenn bei eingeschalteter Heizung
oder Klimaanlage das Schiebedach
geöffnet ist, wird automatisch der
Frischluftmodus gewählt. Wenn Sie
zu diesem Zeitpunkt die Umlufttaste
drücken, wird die Umluftfunktion
aktiviert, die aber nach 3 Minuten
wieder von der Frischluftfunktion
abgelöst wird.
Wenn das Schiebedach geschlossen
wird, kehrt die Belüftung in den
ursprünglich gewählten Modus
zurück.
Page 317 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
12V-steckdose
(ausstattungsabhängig)Die 12V-Steckdosen sind für die
Stromversorgung von Mobiltelefonen
und anderen Ge](/img/35/16305/w960_16305-316.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
12V-steckdose
(ausstattungsabhängig)Die 12V-Steckdosen sind für die
Stromversorgung von Mobiltelefonen
und anderen Ge")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
12V-steckdose
(ausstattungsabhängig)Die 12V-Steckdosen sind für die
Stromversorgung von Mobiltelefonen
und anderen Geräten, die mit der
Bordspannung des Fahrzeugs
betrieben werden können, vor-
gesehen.
Der Stromverbrauch der Geräte sollte
unter 180 Watt liegen, während sich
das Fahrzeug im Bereitschaftsmodus
(
) befindet.
ANMERKUNG
So verhindern Sie Beschädi-
gungen der Steckdosen:
• Verwenden Sie die Steckdose
nur, während sich das Fahrzeug
im Bereitschaftsmodus (
)
befindet und ziehen Sie den
Stecker nach Gebrauch aus
der Steckdose. Wenn ein
elektrisches Gerät für längere
Zeit bei abgeschaltetem Fahr-
zeug betrieben wird, könnte die
Batterie entladen werden.
• Schließen Sie nur 12V-Geräte
an, die weniger als 180 Watt
ziehen.
• Stellen Sie die Klimaanlage
oder die Heizung auf die
niedrigste Stufe, wenn Sie ein
Gerät an eine 12V-Steckdose
anschließen möchten.
• Verschließen Sie bei Nichtge-
brauch den Deckel.
OFE048077OFE048077
OFE048434LOFE048434L
v
Vorne
v
Hinten
Vermeiden Sie Stromschläge.
Stecken Sie nicht die Finger
oder Gegenstände in die
Steckdosen und berühren Sie
sie nicht mit nassen Händen.
VORSICHT
Page 318 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
• Einige elektronische Geräte
können elektronische Störun-
gen verursachen, wenn sie
an eine 12V-Steckdose eines](/img/35/16305/w960_16305-317.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
• Einige elektronische Geräte
können elektronische Störun-
gen verursachen, wenn sie
an eine 12V-Steckdose eines")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
• Einige elektronische Geräte
können elektronische Störun-
gen verursachen, wenn sie
an eine 12V-Steckdose eines
Fahrzeugs angeschlossen
werden. Diese Geräte können
erhebliche Störungen des
Audiosystems und Fehlfunk-
tionen der im Fahrzeug ver-
bauten elektronischen Systeme
oder Geräte hervorrufen.
• Schieben Sie den Stecker bis
zum Anschlag hinein. Wenn
kein ordentlicher Kontakt
hergestellt wird, wird der
Stecker möglicherweise zu heiß
und die Temperatursicherung
brennt durch.
• Verwenden Sie bei elektrischen/
elektronischen Geräte,
die eine Batterie besitzen,
einen Umkehrstromschutz.
Andernfalls kann der Strom
aus der Batterie in die
Fahrzeugelektrik/-elektronik
fließen und Systemstörungen
verursachen.USB-Ladegerät
Das USB-Ladegerät dient zum
Aufladen der Batterien kleinerer
Elektrogeräte unter Verwendung
eines USB-Kabels.
Die elektrischen Geräte können
wieder aufgeladen werden, wenn
sich der Zündschalter bzw. der
POWER-Knopf in der Stellung ACC,
ON oder START befindet.
Der Batterieladezustand kann auf
dem elektrischen Gerät überwacht
werden. Ziehen Sie das USB-Kabel
nach der Verwendung aus dem
USB-Anschluss.• Smartphones und Tablet-
PCs können sich während des
Ladevorgangs erwärmen. Dies ist
normal und weist nicht auf eine
Fehlfunktion des Ladesystems
hin.
• Einige Smartphones und
Tablet-PCs sind nicht für diese
Lademethode ausgelegt und
können deshalb möglicherweise
nicht korrekt aufgeladen werden.
Verwenden Sie in diesem Fall das
speziell für Ihr Gerät vorgesehene
Ladegerät.
• Der Anschluss des Ladegeräts ist
ausschließlich für das Aufladen
von dafür geeigneten elektrischen
Geräten vorgesehen. Verwenden
Sie den Anschluss des Ladegeräts
nicht, um Musik abzuspielen oder
Medien über das AVN-System
wiederzugeben.
OFE048079OFE048079
Page 339 of 610
) D K U K L Q Z H L V H
Knopfposition Vorgang Anmerkungen
ON
Drücken Sie den POWER-Knopf, wenn er
sich in der Stellung ACC befindet, ohne das
Bremspedal zu treten.
Die Warnleuchten können vor dem
Anlassen des Motors überprüft werden.Um das Entladen der Batterie zu verhindern,
lassen Sie den POWER-Knopf nicht in der
Stellung ON, wenn sich das Fahrzeug nicht
im Bereitschaftsmodus () befindet.
START
Betätigen Sie zum Starten des Fahrzeugs
das Bremspedal und drücken Sie den
POWER-Knopf, während die Getriebestufe
P (Parken) gewählt ist.Wenn Sie den POWER-Knopf drücken,
ohne das Bremspedal zu betätigen, startet
das Fahrzeug nicht und der POWER-Knopf
schaltet durch die folgenden Stellungen:
OFF o ACC o ON o OFF oder ACC
Page 345 of 610
) D K U K L Q Z H L V H
Wenn die Fahrertür innerhalb von
3 Minuten geöffnet wird, während
sich der POWER-Knopf in Stellung
ACC und der Wählhebel in Stufe N
(Neutral) befinden, wird das Fahrzeug
automatisch ausgeschaltet, und das
Getriebe wechselt in Stellung P
(Parken).
' ' U L Y H
Dies ist die normale Stellung zum
Vorwärtsfahren. Um in die Stufe D
(Drive) zu schalten, drücken Sie bei
getretenem Bremspedal die Taste [D].
Schaltsperre
Ihr Fahrzeug verfügt zu Ihrer eigenen
Sicherheit über eine Schaltsperre,
die ein Schalten von P (Parken) oder
N (Neutral) nach R (Rückwärtsgang)
oder D (Drive) verhindert, sofern das
Bremspedal nicht betätigt wird.
Um von P (Parken) oder N (Neutral)
nach R (Rückwärtsgang) oder D
(Drive) zu schalten.
1. Treten Sie das Bremspedal und
halten Sie es getreten.
2. Starten Sie das Fahrzeug oder
bringen Sie den POWER-Knopf in
die Stellung ON.
3. Drücken Sie die Taste R
(Rückwärtsgang) oder D (Drive).
Wenn die Batterie (12 V)
entladen ist
Bei entladener Batterie können Sie
die Getriebestufe nicht wechseln.
In Notfällen können Sie auf
ebenem Untergrund wie folgt in die
Getriebestufe N (Neutral) schalten:
Wir empfehlen Ihnen, Ihr Fahrzeug
mittels Starthilfe zu starten (siehe
“Starthilfe” in Kapitel 6) oder sich an
eine HYUNDAI-Vertragswerkstatt zu
wenden.
Page 352 of 610
) D K U K L Q Z H L V H

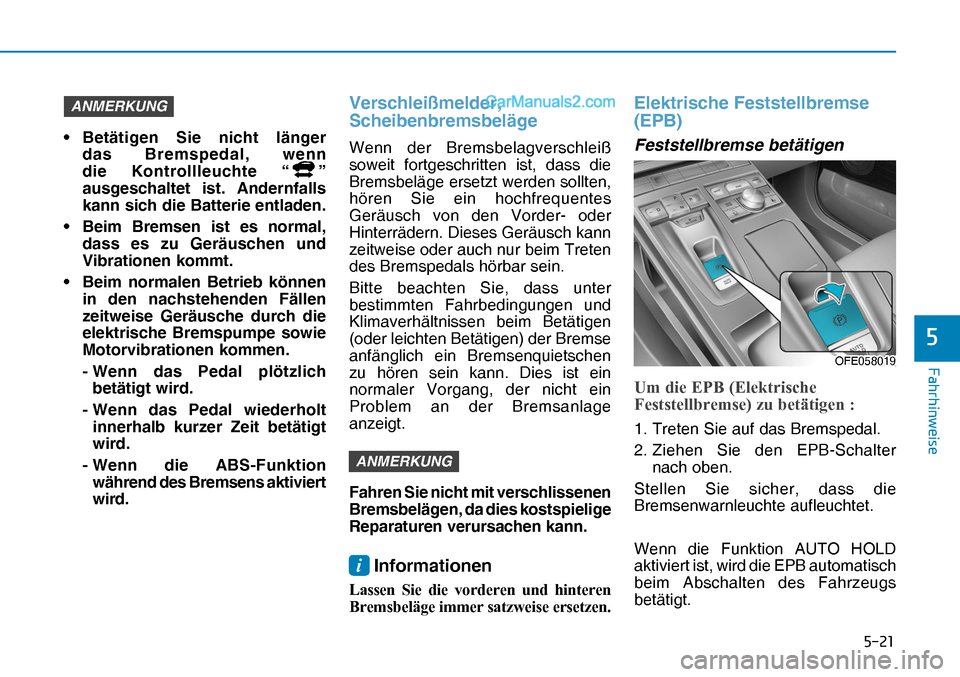

ANMERKUNG
• Betätigen Sie nicht länger
das Bremspedal, wenn
die Kontrollleuchte “
”
ausgeschaltet ist. Andernfalls
kann sich die Batterie entladen.
• Beim Bremsen ist es normal,
dass es zu Geräuschen und
Vibrationen kommt.
• Beim normalen Betrieb können
in den nachstehenden Fällen
zeitweise Geräusche durch die
elektrische Bremspumpe sowie
Motorvibrationen kommen.
- Wenn das Pedal plötzlich
betätigt wird.
- Wenn das Pedal wiederholt
innerhalb kurzer Zeit betätigt
wird.
- Wenn die ABS-Funktion
während des Bremsens aktiviert
wird.
Verschleißmelder,
Scheibenbremsbeläge
Wenn der Bremsbelagverschleiß
soweit fortgeschritten ist, dass die
Bremsbeläge ersetzt werden sollten,
hören Sie ein hochfrequentes
Geräusch von den Vorder- oder
Hinterrädern. Dieses Geräusch kann
zeitweise oder auch nur beim Treten
des Bremspedals hörbar sein.
Bitte beachten Sie, dass unter
bestimmten Fahrbedingungen und
Klimaverhältnissen beim Betätigen
(oder leichten Betätigen) der Bremse
anfänglich ein Bremsenquietschen
zu hören sein kann. Dies ist ein
normaler Vorgang, der nicht ein
Problem an der Bremsanlage
anzeigt.
ANMERKUNG
Fahren Sie nicht mit verschlissenen
Bremsbelägen, da dies kostspielige
Reparaturen verursachen kann.
i Informationen
/ D V V H Q 6 L H G L H Y R U G H U H Q X Q G K L Q W H U H Q
% U H P V E H O l J H L P P H U V D W ] Z H L V H H U V H W ] H Q
Elektrische Feststellbremse
(EPB)
Feststellbremse betätigen
8 P G L H ( 3 % ( O H N W U L V F K H
) H V W V W H O O E U H P V H ] X E H W l W L J H Q
OFE058019OFE0580191. Treten Sie auf das Bremspedal.
2. Ziehen Sie den EPB-Schalter
nach oben.
Stellen Sie sicher, dass die
Bremsenwarnleuchte aufleuchtet.
Wenn die Funktion AUTO HOLD
aktiviert ist, wird die EPB automatisch
beim Abschalten des Fahrzeugs
betätigt.
Page 484 of 610
) D K U K L Q Z H L V H
Fahren in überfluteten
Bereichen
Vermeiden Sie das Durchfahren
überfluteter Bereiche solange Sie
nicht sicher sind, dass das Wasser
nicht höher steht als bis zur
Unterseite der Radnaben. Fahren
Sie immer langsam durch Wasser-
ansammlungen hindurch und halten
Sie entsprechenden Abstand, da die
Bremswirkung beeinträchtigt sein
kann.
Trocknen Sie nach Wasserdurch-
fahrten die Bremsen, indem Sie
während der Fahrt das Bremspedal
mehrmals leicht betätigen.
Fahren mit hoher
Geschwindigkeit
Reifen
Prüfen und korrigieren Sie bei Bedarf
den Reifenluftdruck. Ein zu geringer
Reifenluftdruck führt zur Überhitzung
und zu einer möglichen Zerstörung
der Reifen.
Vermeiden Sie es mit abgefahrenen
oder beschädigten Reifen zu fahren,
da dies zu einem Traktionsverlust
und zu Reifenschäden führen kann.
i Informationen
h E H U V F K U H L W H Q 6 L H Q L H P D O V G H Q D X I G H Q
5 H L I H Q D Q J H J H E H Q H Q 5 H L I H Q O X I W G U X F N
Kühlmittel und
Hochspannungsbatterie
Überprüfen Sie vor Fahrtantritt
den Kühlmittelstand und den
Ladezustand der Hochspannungs-
batterie.
So verringern Sie die Gefahr
eines Überschlags
Ihr Mehrzweck-Pkw ist als SUV
(Sports Utility Vehicle) definiert.
SUVFahrzeuge haben eine größere
Bodenfreiheit und eine schmalere
Spurweite, damit sie sich für den
Einsatz unter Geländebedingungen
eignen. Konstruktionsbedingt haben
sie einen höheren Schwerpunkt als
herkömmliche Fahrzeuge, wodurch
sie bei abrupten Richtungswechseln
eher dazu neigen, sich zu
überschlagen. Utility-Fahrzeuge
überschlagen sich deutlich häufiger
als Fahrzeuge anderer Bauart.
Aufgrund des damit verbundenen
Risikos wird dem Fahrer und den
Beifahrern dringend empfohlen, die
Sicherheitsgurte anzulegen. Bei
einem Fahrzeugüberschlag besteht
für eine nicht angeschnallte Person
deutlich mehr Lebensgefahr als für
eine angeschnallte Person.
Page 489 of 610
) D K U K L Q Z H L V H
• Ziehen Sie keine Schneeketten
auf Räder mit Leichtmetallfelgen
auf. Falls Sie dennoch
gezwungen sind, Schneeketten
zu verwenden, greifen Sie zu
speziellen Felgenschutzketten.
• Die Breite der Felgenschutz-
ketten sollte weniger als 12 mm
betragen, um Beschädigungen
an deren Befestigungselementen
zu verhindern.Sicherheitshinweise für den
Winter
Hochwertiges Kühlmittel auf
Ethylen-Glykolbasis verwenden
Das Motorkühlsystem Ihres
Fahrzeugs ist werkseitig mit einem
hochwertigen Kühlmittel auf Ethylen-
Glykolbasis gefüllt. Nur dieses
Kühlmittel darf verwendet werden.
Es schützt das Kühlsystem vor
Korrosion, schmiert die Kühlmittel-
pumpe und verhindert das Einfrieren
des Kühlsystems. Gehen Sie
beim Wechseln oder Auffüllen
des Kühlmittels entsprechend
den Angaben im Wartungsplan
im Kapitel 7 vor. Lassen Sie vor
Beginn des Winters prüfen, ob die
Frostschutz-wirkung des Kühlmittels
für die Temperaturen, mit denen im
Winter gerechnet werden muss,
ausreichend ist.Batterie und Batteriekabel prüfen
Im Winter wird die Batterie stärker
belastet. Unterziehen Sie die
Batterie und die Batteriekabel
entsprechend den Angaben in
Kapitel 7 einer Sichtprüfung.
Der Ladezustand der Batterie kann
geprüft werden. Wir empfehlen
Ihnen, sich an eine HYUNDAI-
Vertragswerkstatt zu wenden.
Bei Bedarf Winteröl verwenden
Unter bestimmten klimatischen
Verhältnissen ist der Einsatz
spezieller Winteröle mit geringerer
Viskosität bei niedrigen Tempera-
turen empfehlenswert. Empfehlun-
gen hierzu siehe Kapitel 8. Wenn
Sie nicht sicher sind, welches Öl Sie
verwenden sollen, können Sie sich
an eine HYUNDAI-Vertragswerkstatt
wenden.
Page 499 of 610
3 D Q Q H Q K L O I H
• Vergewissern Sie sich, dass
der Wählhebel in Stellung P
(Parkstufe) steht. Das Fahrzeug
startet nur, wenn der Wählhebel in
der Stellung P (Parken) steht.
• Die 12-V-Batterie dieses
Fahrzeugs ist keine herkömmliche
Batterie und muss auch nicht
regelmäßig gewartet werden. Es
handelt sich um eine Lithium-
Ionen-Batterie, die in die
Hochspannungsbatterie integriert
ist. Es handelt sich um eine in
die HEV-Hochspannungsbatterie
integrierte Lithium-Ionen-Polymer-
Batterie. Das Fahrzeug verfügt
über ein Schutzsystem, mit
dem die 12-V-Batterie von der
Stromaufnahme des Fahrzeugs
getrennt wird, um eine vollständige
Entladung zu verhindern. Falls
das Fahrzeug nicht startet,
versuchen Sie zunächst, den
Rückstellschalter der 12-V-Batterie
zu betätigen (links vom Lenkrad
neben dem Tankklappen-
Öffnungsschalter), um die
Verbindung zur 12-V-Batterie
wieder herzustellen. Anschließend
haben Sie 15 Sekunden Zeit, um
das Fahrzeug zu starten. Lassen Sie das Fahrzeug nach
dem Starten im Freien bei Stillstand
unter sicheren Bedingungen im
Bereitschaftsmodus laufen und/
oder fahren Sie das Fahrzeug
insgesamt 30 Minuten lang, um
die 12-V-Batterie vollständig
aufzuladen.
• Überprüfen Sie den Kraftstoffstand
und füllen Sie bei Bedarf Kraftstoff
ein.
Für den Fall, dass das Fahrzeug
immer noch nicht startet, empfehlen
wir, sich an eine HYUNDAI-
Vertragswerkstatt zu wenden.
: ( 1 1 ' $ 6 ) $ + 5 = ( 8 * 1 , & + 7 6 7 $ 5 7 ( 7
Page 500 of 610
3 D Q Q H Q K L O I H
: ( 1 1 ' , ( 9 2 / 7 % $ 7 7 ( 5 , ( ( 1 7 / $ ' ( 1 , 6 7
Vor dem Starten mittels
Starthilfe
Die 12-V-Batterie dieses Fahrzeugs
ist keine herkömmliche Batterie
und muss auch nicht regelmäßig
gewartet werden. Es handelt sich
um eine Lithium-Ionen-Batterie,
die in die Hochspannungsbatterie
integriert ist. Das Fahrzeug verfügt
über ein Schutzsystem, mit dem die
12-V-Batterie von der Stromaufnahme
des Fahrzeugs getrennt wird, um
eine vollständige Entladung zu
verhindern.
Verwendung des
Rückstellschalters der
12-V-Batterie
1. Drücken Sie den Rückstellschalter
der 12-V-Batterie, um die
Verbindung zur 12-V-Batterie
wieder herzustellen.
2. Starten Sie das Fahrzeug
innerhalb von 15 Sekunden nach
Betätigung des Rückstellschalters
der 12-V-Batterie.3. Lassen Sie das Fahrzeug nach
dem Starten (Kontrollleuchte
OFEQ018028LOFEQ018028L ist
eingeschaltet) im Freien bei Stillstand
unter sicheren Bedingungen im
Bereitschaftsmodus laufen und/
oder fahren Sie das Fahrzeug
insgesamt 30 Minuten lang, um die
12-V-Batterie vollständig aufzuladen.
Wenn Sie das Fahrzeug nicht
umgehend nach Betätigung der
Rückstelltaste der 12-V-Batterie
starten, wird die Verbindung
zur 12-V-Batterie nach einigen
Sekunden automatisch wieder
getrennt, um die 12-V-Batterie
vor weiterer Entladung zu
schützen. Falls die Verbindung
zur 12-V-Batterie vor dem
Starten des Fahrzeugs wieder
getrennt wurde, betätigen
Sie den Rückstellschalter der
12-V-Batterie erneut und starten
Sie dann gemäß der Beschreibung
umgehend das Fahrzeug.
