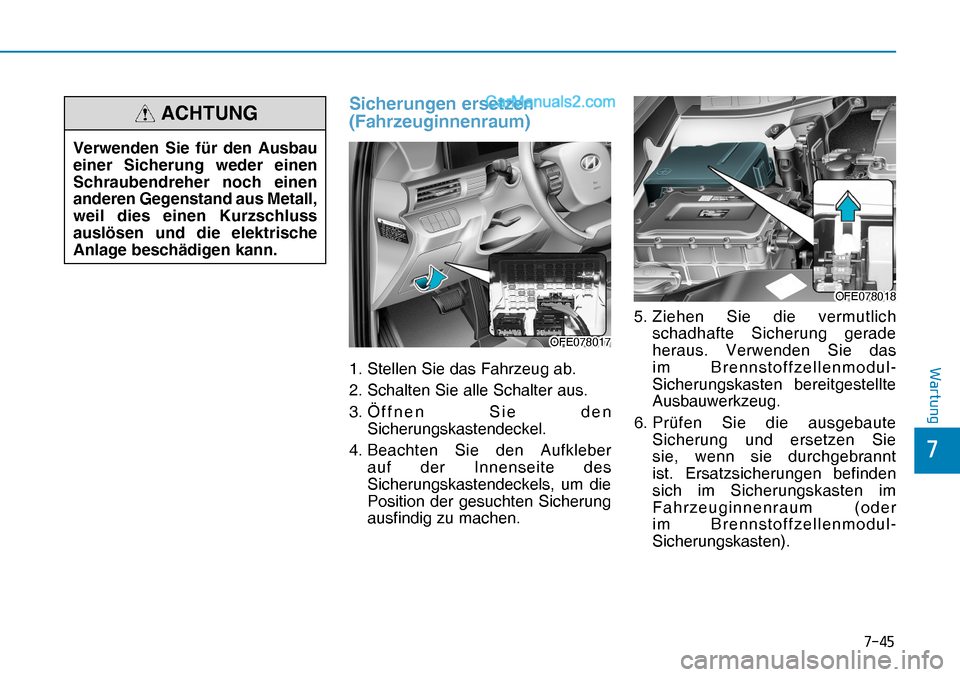

Page 571 of 610
: D U W X Q J
Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.
3. Öffnen Sie den
Sicherungskastendeckel.
4. Beachten Sie den Aufkleber
auf der Innenseite des
Sicherungskastendeckels, um die
Position der gesuchten Sicherung
ausfindig zu machen.5. Ziehen Sie die vermutlich
schadhafte Sicherung gerade
heraus. Verwenden Sie das
im Brennstoffzellenmodul-
Sicherungskasten bereitgestellte
Ausbauwerkzeug.
6. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie
sie, wenn sie durchgebrannt
ist. Ersatzsicherungen befinden
sich im Sicherungskasten im
Fahrzeuginnenraum (oder
im Brennstoffzellenmodul-
Sicherungskasten). Verwenden Sie für den Ausbau
einer Sicherung weder einen
Schraubendreher noch einen
anderen Gegenstand aus Metall,
weil dies einen Kurzschluss
auslösen und die elektrische
Anlage beschädigen kann.
ACHTUNG
OFE078017OFE078017
OFE078018OFE078018

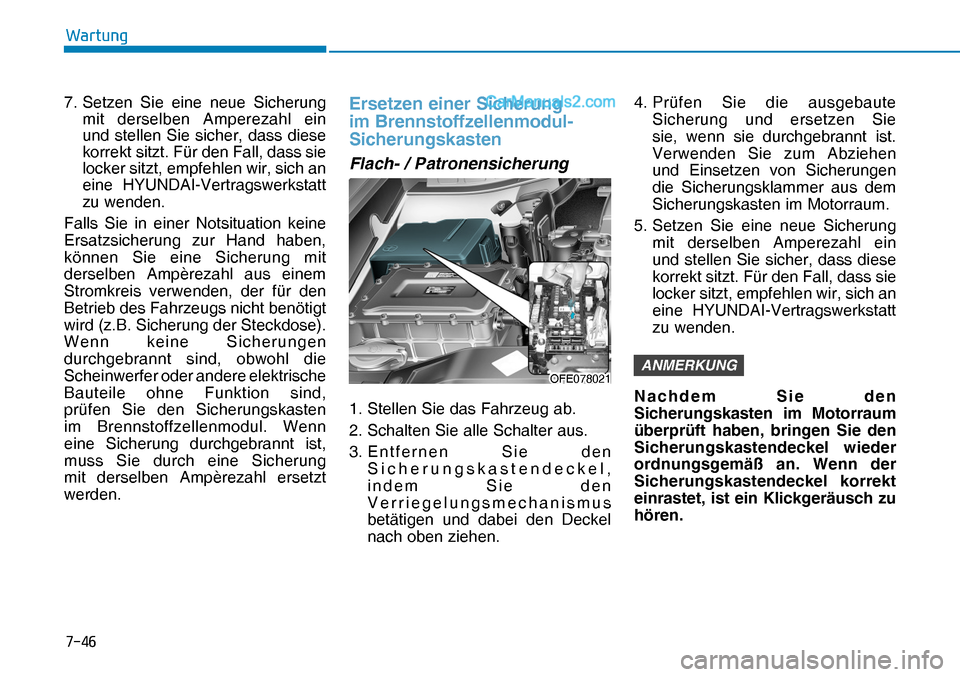

Page 572 of 610
: D U W X Q J
7. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein
und stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
Falls Sie in einer Notsituation keine
Ersatzsicherung zur Hand haben,
können Sie eine Sicherung mit
derselben Ampèrezahl aus einem
Stromkreis verwenden, der für den
Betrieb des Fahrzeugs nicht benötigt
wird (z.B. Sicherung der Steckdose).
Wenn keine Sicherungen
durchgebrannt sind, obwohl die
Scheinwerfer oder andere elektrische
Bauteile ohne Funktion sind,
prüfen Sie den Sicherungskasten
im Brennstoffzellenmodul. Wenn
eine Sicherung durchgebrannt ist,
muss Sie durch eine Sicherung
mit derselben Ampèrezahl ersetzt
werden.Ersetzen einer Sicherung
im Brennstoffzellenmodul-
Sicherungskasten
Flach- / Patronensicherung
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.
3. Entfernen Sie den
Sicherungskastendeckel,
indem Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.4. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie
sie, wenn sie durchgebrannt ist.
Verwenden Sie zum Abziehen
und Einsetzen von Sicherungen
die Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
5. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein
und stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
ANMERKUNGOFE078021OFE078021Nachdem Sie den
Sicherungskasten im Motorraum
überprüft haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören.

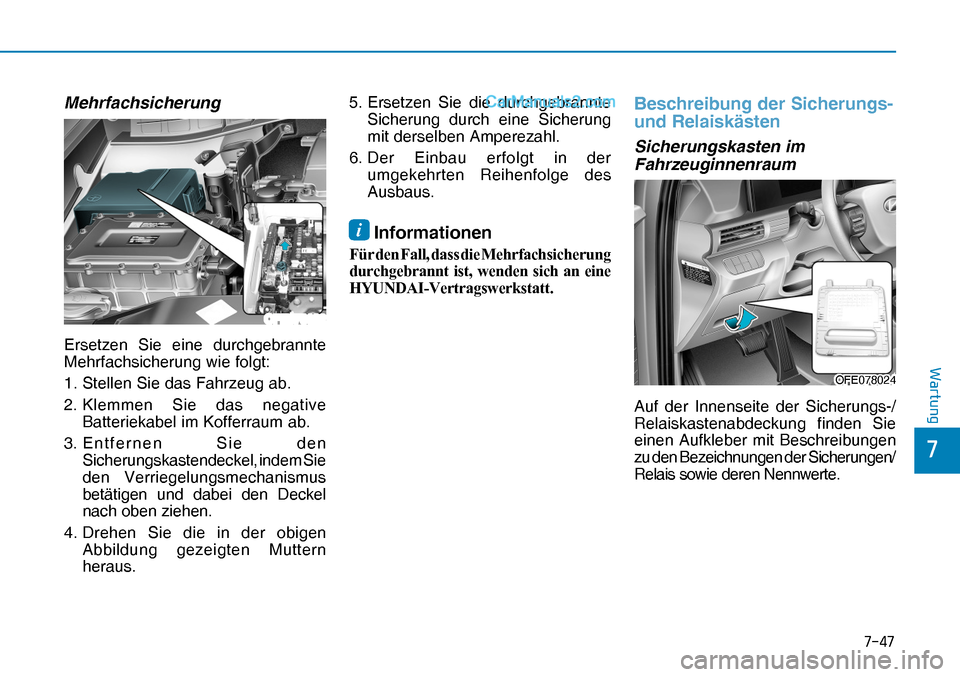

Page 573 of 610
: D U W X Q J
Mehrfachsicherung
Ersetzen Sie eine durchgebrannte
Mehrfachsicherung wie folgt:
1. Stellen Sie das Fahrzeug ab.
2. Klemmen Sie das negative
Batteriekabel im Kofferraum ab.
3. Entfernen Sie den
Sicherungskastendeckel, indem Sie
den Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.
4. Drehen Sie die in der obigen
Abbildung gezeigten Muttern
heraus.5. Ersetzen Sie die durchgebrannte
Sicherung durch eine Sicherung
mit derselben Amperezahl.
6. Der Einbau erfolgt in der
umgekehrten Reihenfolge des
Ausbaus.
i Informationen
)

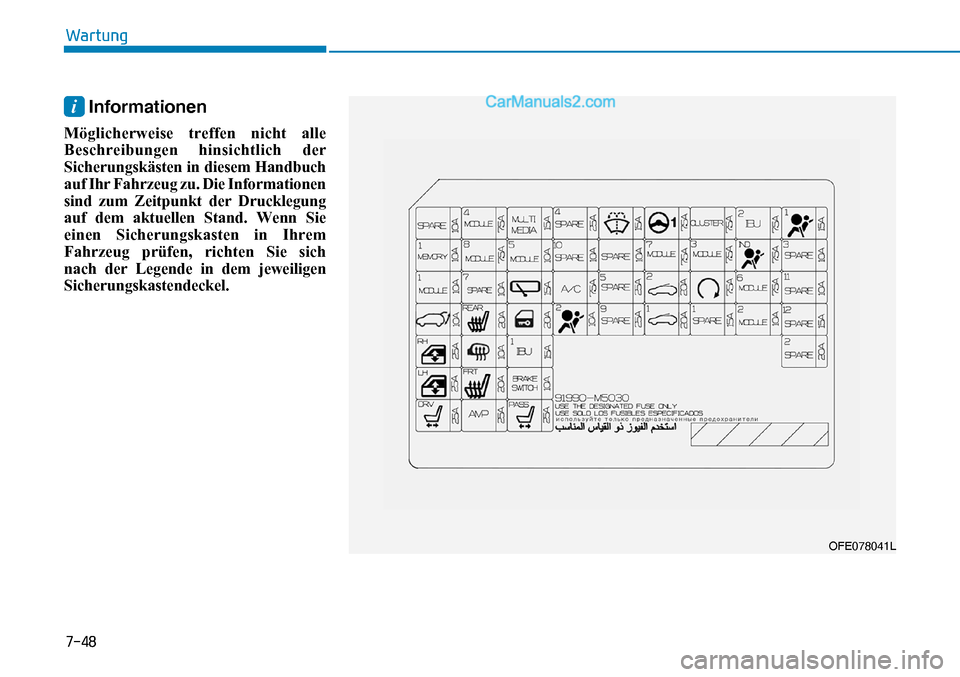

Page 574 of 610
: D U W X Q J
i Informationen
0 | J O L F K H U Z H L V H W U H I I H Q Q L F K W D O O H
% H V F K U H L E X Q J H Q K L Q V L F K W O L F K G H U
6 L F K H U X Q J V N l V W H Q L Q G L H V H P + D Q G E X F K
D X I , K U ) D K U ] H X J ] X ' L H , Q I R U P D W L R Q H Q
V L Q G ] X P = H L W S X Q N W G H U ' U X F N O H J X Q J
D X I G H P D N W X H O O H Q 6 W D Q G : H Q Q 6 L H
H L Q H Q 6 L F K H U X Q J V N D V W H Q L Q , K U H P
) D K U ] H X J S U
Page 575 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
MEMORY1
MEMORY110A Modul f](/img/35/16305/w960_16305-574.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
MEMORY1
MEMORY110A Modul f")

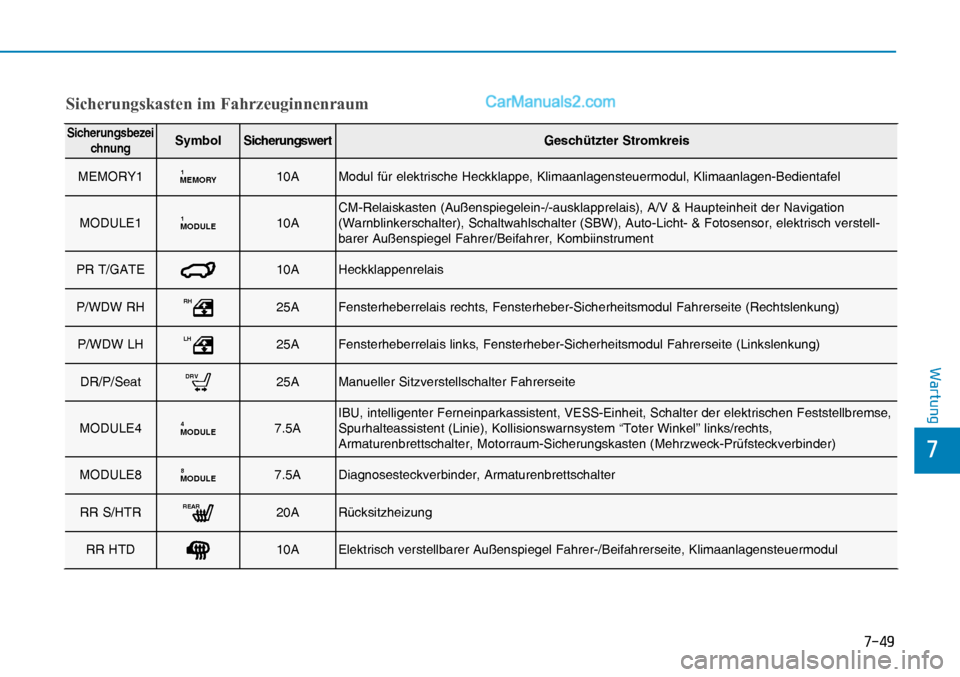

: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
MEMORY1
MEMORY110A Modul für elektrische Heckklappe, Klimaanlagensteuermodul, Klimaanlagen-Bedientafel
MODULE1
MODULE110ACM-Relaiskasten (Außenspiegelein-/-ausklapprelais), A/V & Haupteinheit der Navigation
(Warnblinkerschalter), Schaltwahlschalter (SBW), Auto-Licht- & Fotosensor, elektrisch verstell-
barer Außenspiegel Fahrer/Beifahrer, Kombiinstrument
PR T/GATE
10A Heckklappenrelais
P/WDW RH
RH25A Fensterheberrelais rechts, Fensterheber-Sicherheitsmodul Fahrerseite (Rechtslenkung)
P/WDW LH
LH25A Fensterheberrelais links, Fensterheber-Sicherheitsmodul Fahrerseite (Linkslenkung)
DR/P/Seat
DRV25A Manueller Sitzverstellschalter Fahrerseite
MODULE4
MODULE47.5AIBU, intelligenter Ferneinparkassistent, VESS-Einheit, Schalter der elektrischen Feststellbremse,
Spurhalteassistent (Linie), Kollisionswarnsystem “Toter Winkel” links/rechts,
Armaturenbrettschalter, Motorraum-Sicherungskasten (Mehrzweck-Prüfsteckverbinder)
MODULE8
MODULE87.5A Diagnosesteckverbinder, Armaturenbrettschalter
RR S/HTR
REAR20A Rücksitzheizung
RR HTD
10A Elektrisch verstellbarer Außenspiegel Fahrer-/Beifahrerseite, Klimaanlagensteuermodul

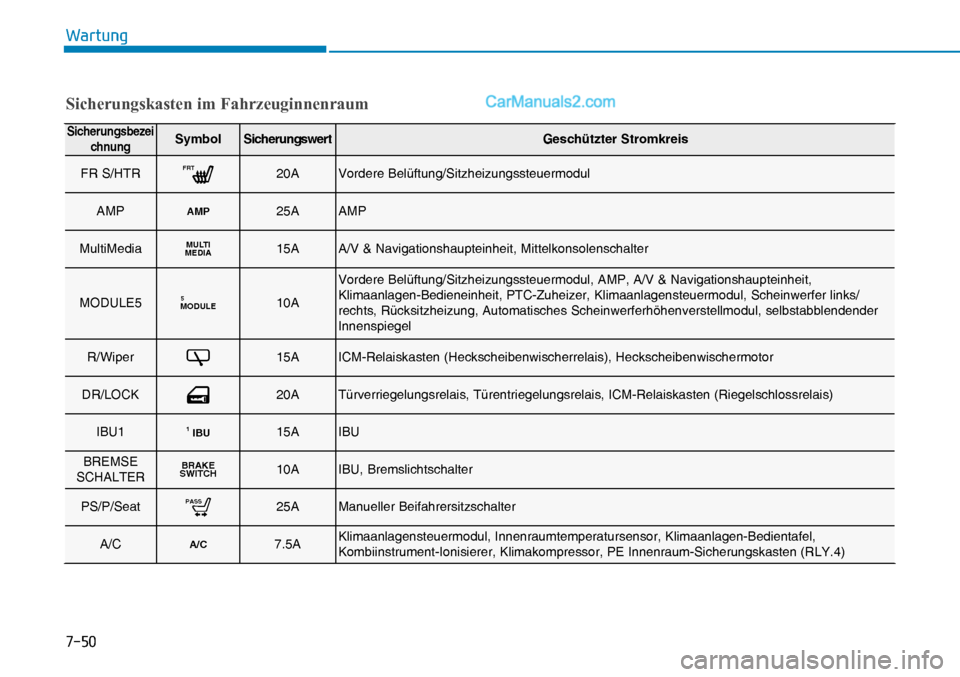

Page 576 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
FR S/HTR
FRT20A Vordere Belü](/img/35/16305/w960_16305-575.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
FR S/HTR
FRT20A Vordere Belü")
: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
FR S/HTR
FRT20A Vordere Belüftung/Sitzheizungssteuermodul
AMP
AMP25A AMP
MultiMedia
MULTI
MEDIA15A A/V & Navigationshaupteinheit, Mittelkonsolenschalter
MODULE5
MODULE510AVordere Belüftung/Sitzheizungssteuermodul, AMP, A/V & Navigationshaupteinheit,
Klimaanlagen-Bedieneinheit, PTC-Zuheizer, Klimaanlagensteuermodul, Scheinwerfer links/
rechts, Rücksitzheizung, Automatisches Scheinwerferhöhenverstellmodul, selbstabblendender
Innenspiegel
R/Wiper
15A ICM-Relaiskasten (Heckscheibenwischerrelais), Heckscheibenwischermotor
DR/LOCK
20A Türverriegelungsrelais, Türentriegelungsrelais, ICM-Relaiskasten (Riegelschlossrelais)
IBU1
IBU115A IBU
BREMSE
SCHALTER
BRAKE
SWITCH10A IBU, Bremslichtschalter
PS/P/Seat
PASS25A Manueller Beifahrersitzschalter
A/C
A/C7.5AKlimaanlagensteuermodul, Innenraumtemperatursensor, Klimaanlagen-Bedientafel,
Kombiinstrument-Ionisierer, Klimakompressor, PE Innenraum-Sicherungskasten (RLY.4)
Page 577 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
A/BAG2
210A SRS-Steuermodu](/img/35/16305/w960_16305-576.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
A/BAG2
210A SRS-Steuermodu")
: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
A/BAG2
210A SRS-Steuermodul
Washe
15A Kombischalter
MDPS
17.5A MDPS-Einheit
MODULE7
MODULE77.5A Vordere Belüftung/Sitzheizungssteuermodul, Rücksitzheizung, Rundumsichtmonitor
S/ROOF2
2
(SUV TYPE)20A Schiebedacheinheit
S/ROOF1
1
(SUV TYPE)20A Schiebedacheinheit
CLUSTER
CLUSTER7.5A Kombiinstrument
MODULE3
MODULE37.5ASCU, Schaltwahlschalter (SBW), IDC, VPD-Sensor, Aktive Motorhaubenverriegelung, HMU,
BMS-Steuermodul
START
7.5A FCU, IBU

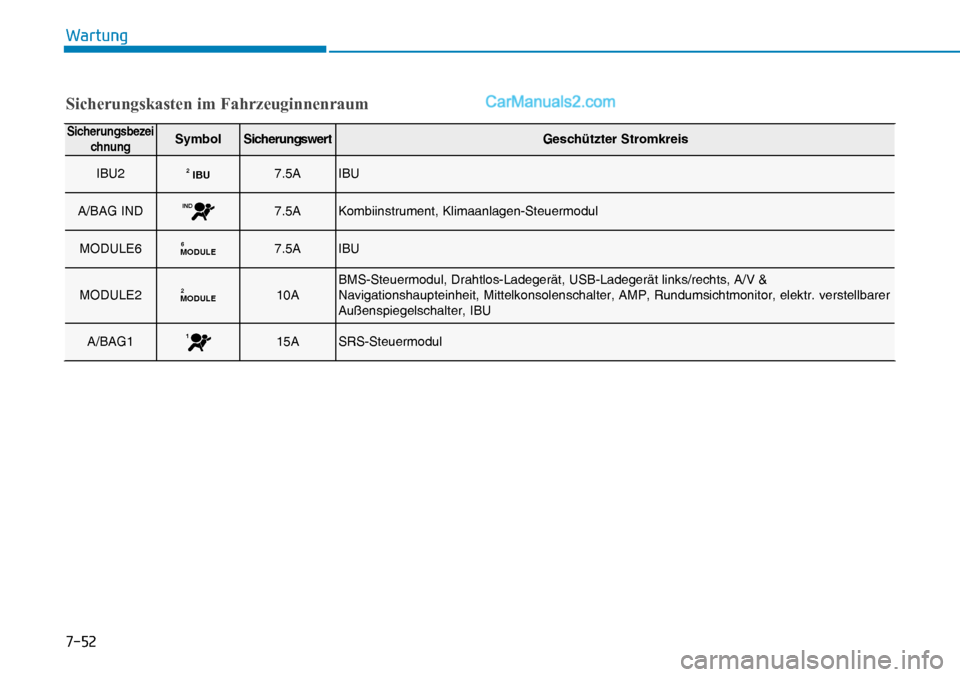

Page 578 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
IBU2
IBU27.5A IBU
A/BAG IND
I](/img/35/16305/w960_16305-577.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
IBU2
IBU27.5A IBU
A/BAG IND
I")
: D U W X Q J
6 L F K H U X Q J V N D V W H Q L P ) D K U ] H X J L Q Q H Q U D X P
Sicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
IBU2
IBU27.5A IBU
A/BAG IND
IND7.5A Kombiinstrument, Klimaanlagen-Steuermodul
MODULE6
MODULE67.5A IBU
MODULE2
MODULE210ABMS-Steuermodul, Drahtlos-Ladegerät, USB-Ladegerät links/rechts, A/V &
Navigationshaupteinheit, Mittelkonsolenschalter, AMP, Rundumsichtmonitor, elektr. verstellbarer
Außenspiegelschalter, IBU
A/BAG1
115A SRS-Steuermodul

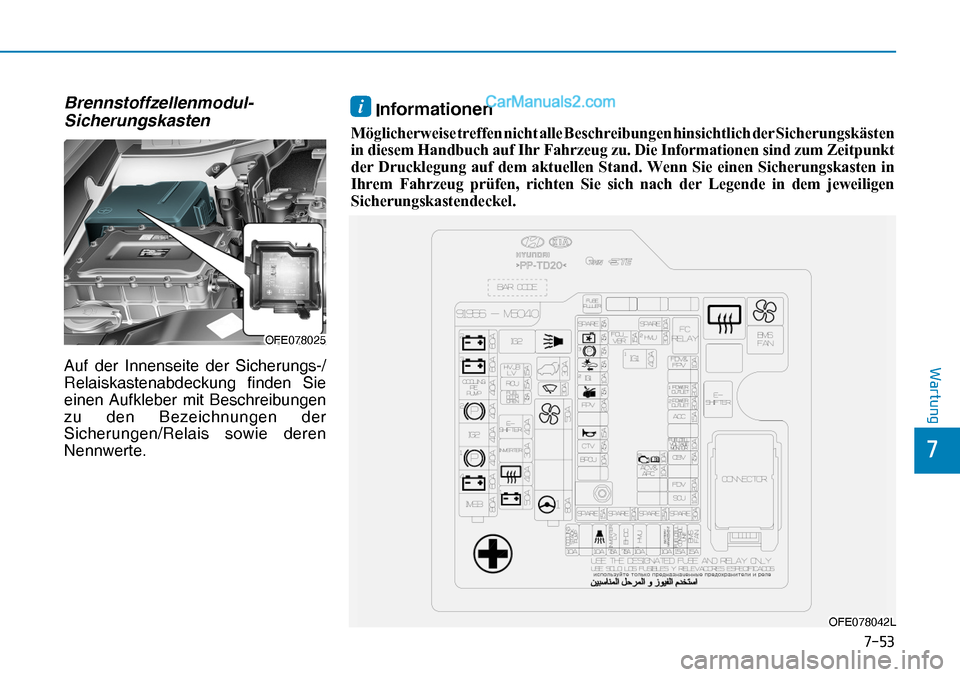

Page 579 of 610
: D U W X Q J
OFE078025OFE078025
OFE078042LOFE078042L
i Informationen
0 | J O L F K H U Z H L V H W U H I I H Q Q L F K W D O O H % H V F K U H L E X Q J H Q K L Q V L F K W O L F K G H U 6 L F K H U X Q J V N l V W H Q
L Q G L H V H P + D Q G E X F K D X I , K U ) D K U ] H X J ] X ' L H , Q I R U P D W L R Q H Q V L Q G ] X P = H L W S X Q N W
G H U ' U X F N O H J X Q J D X I G H P D N W X H O O H Q 6 W D Q G : H Q Q 6 L H H L Q H Q 6 L F K H U X Q J V N D V W H Q L Q
, K U H P ) D K U ] H X J S U

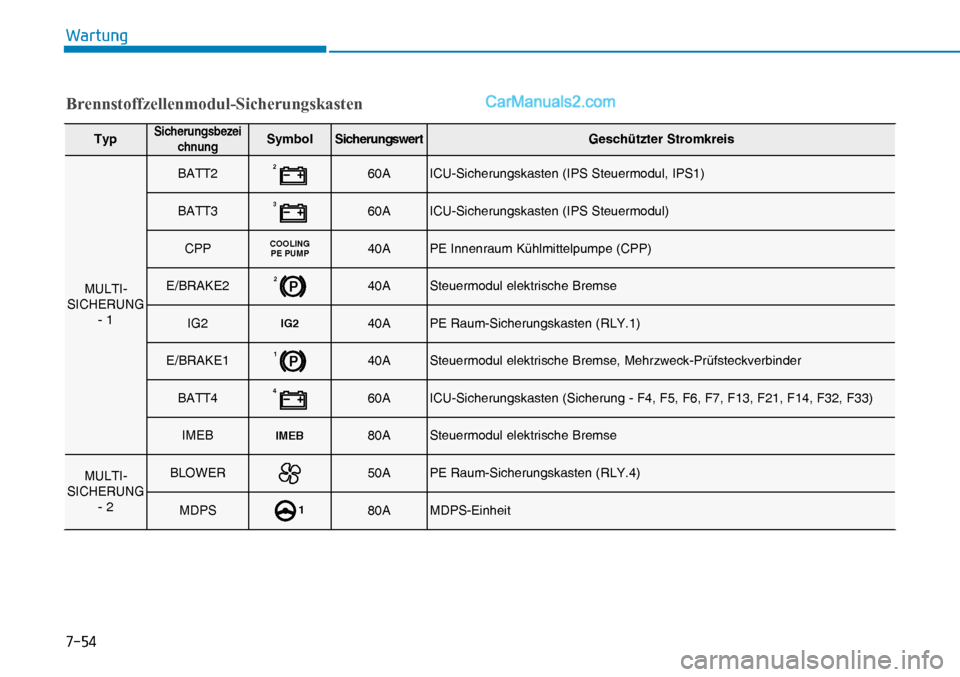

Page 580 of 610
: D U W X Q J
TypSicherungsbezei
chnungSymb o l Sicherungswert G esch ützter Stromkreis
MULTI-
SICHERUNG
- 1BATT2
260A ICU-Sicherungskasten (IPS Steuermodul, IPS1)
BATT3
360A ICU-Sicherungskasten (IPS Steuermodul)
CPP
COOLING
PE PUMP40A PE Innenraum Kühlmittelpumpe (CPP)
E/BRAKE2
P240A Steuermodul elektrische Bremse
IG2
IG240A PE Raum-Sicherungskasten (RLY.1)
E/BRAKE1
P140A Steuermodul elektrische Bremse, Mehrzweck-Prüfsteckverbinder
BATT4
460A ICU-Sicherungskasten (Sicherung - F4, F5, F6, F7, F13, F21, F14, F32, F33)
IMEB
IMEB80A Steuermodul elektrische Bremse
MULTI-
SICHERUNG
- 2BLOWER
50A PE Raum-Sicherungskasten (RLY.4)
MDPS
180A MDPS-Einheit
% U H Q Q V W R I I ] H O O H Q P R G X O 6 L F K H U X Q J V N D V W H Q
