Page 81 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Vordersitzbelüftung
(ausstattungsabhängig)
Die Sitzbelüftung dient dazu, die
Vordersitze zu kühlen, indem durch
kle](/img/35/16305/w960_16305-80.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Vordersitzbelüftung
(ausstattungsabhängig)
Die Sitzbelüftung dient dazu, die
Vordersitze zu kühlen, indem durch
kle")

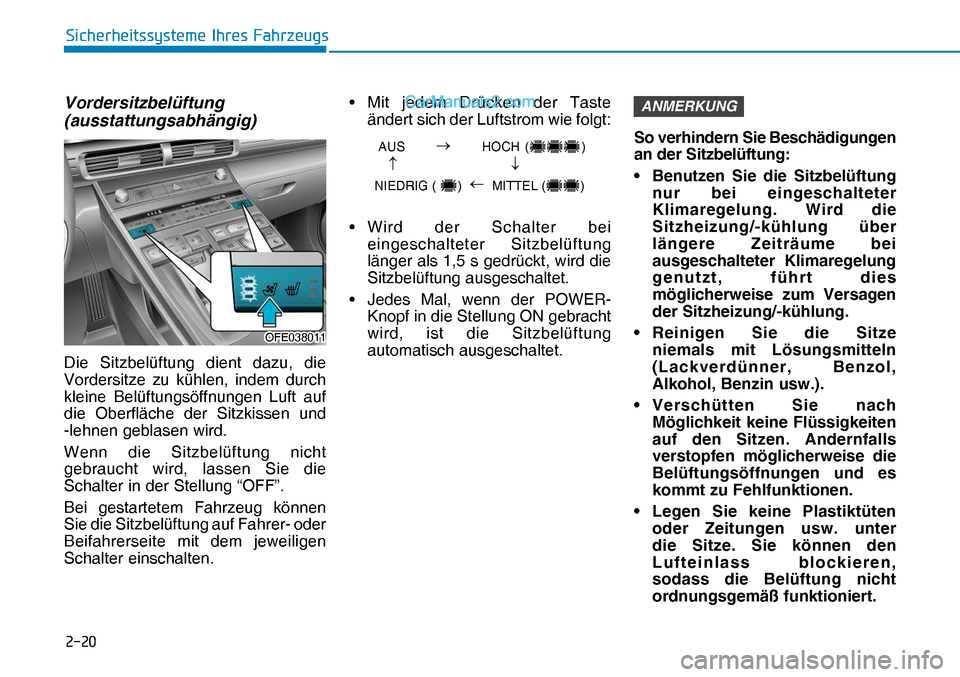

6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Vordersitzbelüftung
(ausstattungsabhängig)
Die Sitzbelüftung dient dazu, die
Vordersitze zu kühlen, indem durch
kleine Belüftungsöffnungen Luft auf
die Oberfläche der Sitzkissen und
-lehnen geblasen wird.
Wenn die Sitzbelüftung nicht
gebraucht wird, lassen Sie die
Schalter in der Stellung “OFF”.
Bei gestartetem Fahrzeug können
Sie die Sitzbelüftung auf Fahrer- oder
Beifahrerseite mit dem jeweiligen
Schalter einschalten.• Mit jedem Drücken der Taste
ändert sich der Luftstrom wie folgt:
• Wird der Schalter bei
eingeschalteter Sitzbelüftung
länger als 1,5 s gedrückt, wird die
Sitzbelüftung ausgeschaltet.
• Jedes Mal, wenn der POWER-
Knopf in die Stellung ON gebracht
wird, ist die Sitzbelüftung
automatisch ausgeschaltet.
ANMERKUNG
OFE038011OFE038011
AUS HOCH ()
NIEDRIG ( ) MITTEL ()
o o
o
oSo verhindern Sie Beschädigungen
an der Sitzbelüftung:
• Benutzen Sie die Sitzbelüftung
nur bei eingeschalteter
Klimaregelung. Wird die
Sitzheizung/-kühlung über
längere Zeiträume bei
ausgeschalteter Klimaregelung
genutzt, führt dies
möglicherweise zum Versagen
der Sitzheizung/-kühlung.
• Reinigen Sie die Sitze
niemals mit Lösungsmitteln
(Lackverdünner, Benzol,
Alkohol, Benzin usw.).
• Verschütten Sie nach
Möglichkeit keine Flüssigkeiten
auf den Sitzen. Andernfalls
verstopfen möglicherweise die
Belüftungsöffnungen und es
kommt zu Fehlfunktionen.
• Legen Sie keine Plastiktüten
oder Zeitungen usw. unter
die Sitze. Sie können den
Lufteinlass blockieren,
sodass die Belüftung nicht
ordnungsgemäß funktioniert.
Page 82 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
• Wechseln Sie die Sitzbezüge
nicht. Dadurch kann die
Sitzheizung/-kühlung Schaden
nehmen.
• Wenn die Belüft](/img/35/16305/w960_16305-81.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
• Wechseln Sie die Sitzbezüge
nicht. Dadurch kann die
Sitzheizung/-kühlung Schaden
nehmen.
• Wenn die Belüft")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
• Wechseln Sie die Sitzbezüge
nicht. Dadurch kann die
Sitzheizung/-kühlung Schaden
nehmen.
• Wenn die Belüftung nicht
funktioniert, starten Sie
das Fahrzeug erneut.
Geschieht dann immer noch
nichts, empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt prüfen zu
lassen.Rücksitzheizung
(ausstattungsabhängig)
Bei gestartetem Fahrzeug können
Sie die Rücksitzheizung mit dem
jeweiligen Schalter einschalten.
Bei mildem Wetter oder wenn die
Sitzheizung nicht gebraucht wird,
die Schalter in der Stellung “OFF”
lassen.Die Temperatureinstellung für
den Sitz verändert sich mit jedem
Tastendruck wie folgt:
Jedes Mal, wenn der POWER-Knopf
in die Stellung ON gebracht wird,
ist die Sitzheizung automatisch
ausgeschaltet.
i
OFE038056LOFE038056L
AUS o HOCH () o NIEDRIG ()
o Informationenen
: H Q Q G H U 6 F K D O W H U I
Page 83 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
OFE038057LOFE038057LBatteriekühlkanal
Der Kühlkanal der Hybridbatterie
befindet sich unten in der Mitte der
Rücksitze](/img/35/16305/w960_16305-82.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
OFE038057LOFE038057LBatteriekühlkanal
Der Kühlkanal der Hybridbatterie
befindet sich unten in der Mitte der
Rücksitze")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V

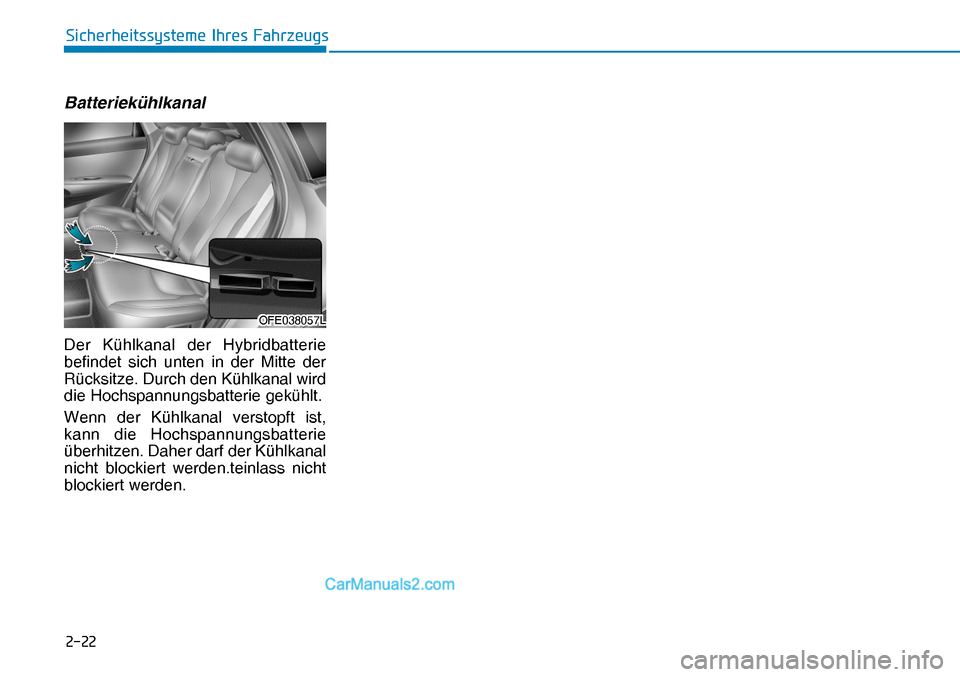

OFE038057LOFE038057LBatteriekühlkanal
Der Kühlkanal der Hybridbatterie
befindet sich unten in der Mitte der
Rücksitze. Durch den Kühlkanal wird
die Hochspannungsbatterie gekühlt.
Wenn der Kühlkanal verstopft ist,
kann die Hochspannungsbatterie
überhitzen. Daher darf der Kühlkanal
nicht blockiert werden.teinlass nicht
blockiert werden.
Page 84 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Dieses Kapitel beschreibt
den richtigen Gebrauch der
Sicherheitsgurte. Außerdem werden
einige der Dinge beschrieben](/img/35/16305/w960_16305-83.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Dieses Kapitel beschreibt
den richtigen Gebrauch der
Sicherheitsgurte. Außerdem werden
einige der Dinge beschrieben")

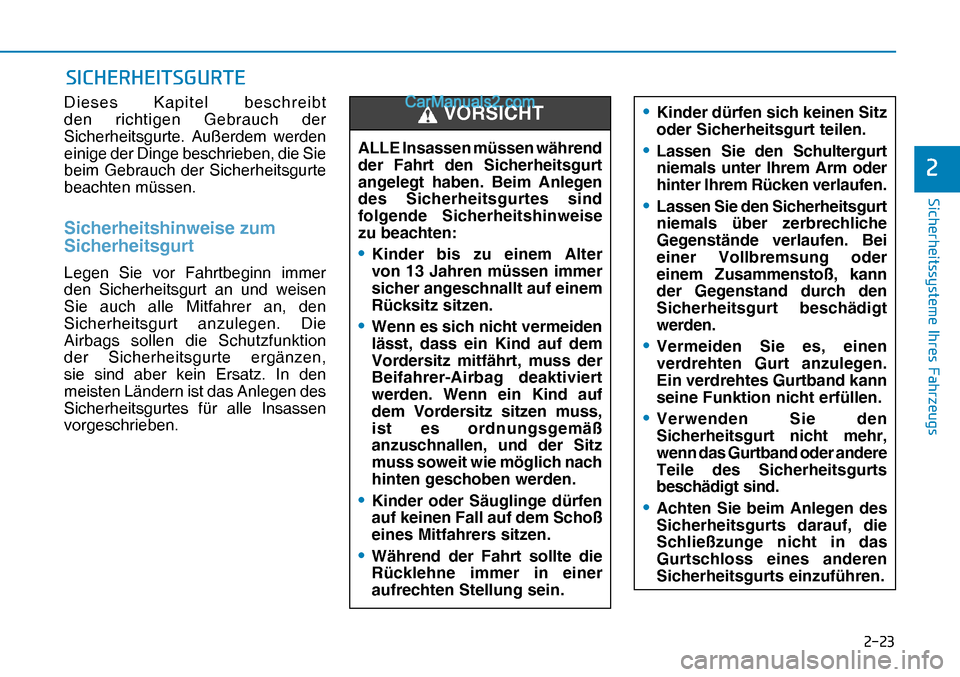

6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Dieses Kapitel beschreibt
den richtigen Gebrauch der
Sicherheitsgurte. Außerdem werden
einige der Dinge beschrieben, die Sie
beim Gebrauch der Sicherheitsgurte
beachten müssen.
Sicherheitshinweise zum
Sicherheitsgurt
Legen Sie vor Fahrtbeginn immer
den Sicherheitsgurt an und weisen
Sie auch alle Mitfahrer an, den
Sicherheitsgurt anzulegen. Die
Airbags sollen die Schutzfunktion
der Sicherheitsgurte ergänzen,
sie sind aber kein Ersatz. In den
meisten Ländern ist das Anlegen des
Sicherheitsgurtes für alle Insassen
vorgeschrieben.
6 , & + ( 5 + ( , 7 6 * 8 5 7 (
ALLE Insassen müssen während
der Fahrt den Sicherheitsgurt
angelegt haben. Beim Anlegen
des Sicherheitsgurtes sind
folgende Sicherheitshinweise
zu beachten:
• Kinder bis zu einem Alter
von 13 Jahren müssen immer
sicher angeschnallt auf einem
Rücksitz sitzen.
• Wenn es sich nicht vermeiden
lässt, dass ein Kind auf dem
Vordersitz mitfährt, muss der
Beifahrer-Airbag deaktiviert
werden. Wenn ein Kind auf
dem Vordersitz sitzen muss,
ist es ordnungsgemäß
anzuschnallen, und der Sitz
muss soweit wie möglich nach
hinten geschoben werden.
• Kinder oder Säuglinge dürfen
auf keinen Fall auf dem Schoß
eines Mitfahrers sitzen.
• Während der Fahrt sollte die
Rücklehne immer in einer
aufrechten Stellung sein.
VORSICHT • Kinder dürfen sich keinen Sitz
oder Sicherheitsgurt teilen.
• Lassen Sie den Schultergurt
niemals unter Ihrem Arm oder
hinter Ihrem Rücken verlaufen.
• Lassen Sie den Sicherheitsgurt
niemals über zerbrechliche
Gegenstände verlaufen. Bei
einer Vollbremsung oder
einem Zusammenstoß, kann
der Gegenstand durch den
Sicherheitsgurt beschädigt
werden.
• Vermeiden Sie es, einen
verdrehten Gurt anzulegen.
Ein verdrehtes Gurtband kann
seine Funktion nicht erfüllen.
• Verwenden Sie den
Sicherheitsgurt nicht mehr,
wenn das Gurtband oder andere
Teile des Sicherheitsgurts
beschädigt sind.
• Achten Sie beim Anlegen des
Sicherheitsgurts darauf, die
Schließzunge nicht in das
Gurtschloss eines anderen
Sicherheitsgurts einzuführen.
Page 85 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Gurtwarnleuchte
Sicherheitsgurt-
Warnvorrichtung
* X U W Z D U Q O H X F K W H ) D K U H U
Um den Fahrer zu erinnern, l](/img/35/16305/w960_16305-84.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Gurtwarnleuchte
Sicherheitsgurt-
Warnvorrichtung
* X U W Z D U Q O H X F K W H ) D K U H U
Um den Fahrer zu erinnern, l")

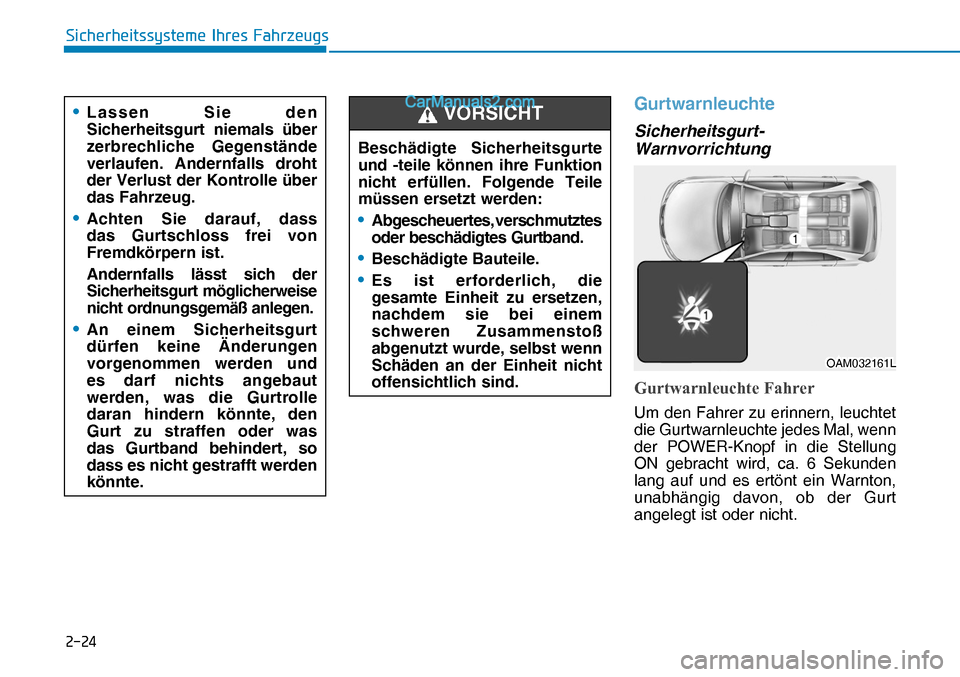

6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Gurtwarnleuchte
Sicherheitsgurt-
Warnvorrichtung
* X U W Z D U Q O H X F K W H ) D K U H U
Um den Fahrer zu erinnern, leuchtet
die Gurtwarnleuchte jedes Mal, wenn
der POWER-Knopf in die Stellung
ON gebracht wird, ca. 6 Sekunden
lang auf und es ertönt ein Warnton,
unabhängig davon, ob der Gurt
angelegt ist oder nicht. Beschädigte Sicherheitsgurte
und -teile können ihre Funktion
nicht erfüllen. Folgende Teile
müssen ersetzt werden:
• Abgescheuertes, verschmutztes
oder beschädigtes Gurtband.
• Beschädigte Bauteile.
• Es ist erforderlich, die
gesamte Einheit zu ersetzen,
nachdem sie bei einem
schweren Zusammenstoß
abgenutzt wurde, selbst wenn
Schäden an der Einheit nicht
offensichtlich sind.
VORSICHT
OAM032161LOAM032161L
• Lassen Sie den
Sicherheitsgurt niemals über
zerbrechliche Gegenstände
verlaufen. Andernfalls droht
der Verlust der Kontrolle über
das Fahrzeug.
• Achten Sie darauf, dass
das Gurtschloss frei von
Fremdkörpern ist.
Andernfalls lässt sich der
Sicherheitsgurt möglicherweise
nicht ordnungsgemäß anlegen.
• An einem Sicherheitsgurt
dürfen keine Änderungen
vorgenommen werden und
es darf nichts angebaut
werden, was die Gurtrolle
daran hindern könnte, den
Gurt zu straffen oder was
das Gurtband behindert, so
dass es nicht gestrafft werden
könnte.
Page 86 of 610
![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Wenn der Fahrergurt beim
Einschalten der Zündung nicht
angelegt ist oder wenn er nach
dem Einschalten der Zündung](/img/35/16305/w960_16305-85.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Wenn der Fahrergurt beim
Einschalten der Zündung nicht
angelegt ist oder wenn er nach
dem Einschalten der Zündung")

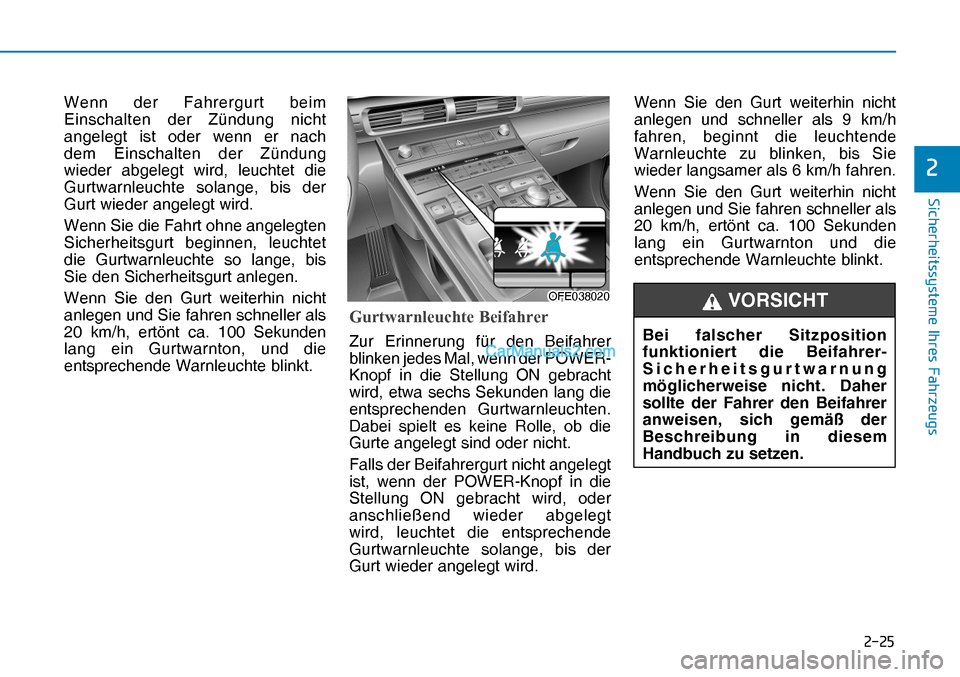

6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Wenn der Fahrergurt beim
Einschalten der Zündung nicht
angelegt ist oder wenn er nach
dem Einschalten der Zündung
wieder abgelegt wird, leuchtet die
Gurtwarnleuchte solange, bis der
Gurt wieder angelegt wird.
Wenn Sie die Fahrt ohne angelegten
Sicherheitsgurt beginnen, leuchtet
die Gurtwarnleuchte so lange, bis
Sie den Sicherheitsgurt anlegen.
Wenn Sie den Gurt weiterhin nicht
anlegen und Sie fahren schneller als
20 km/h, ertönt ca. 100 Sekunden
lang ein Gurtwarnton, und die
entsprechende Warnleuchte blinkt.
* X U W Z D U Q O H X F K W H % H L I D K U H U
Zur Erinnerung für den Beifahrer
blinken jedes Mal, wenn der POWER-
Knopf in die Stellung ON gebracht
wird, etwa sechs Sekunden lang die
entsprechenden Gurtwarnleuchten.
Dabei spielt es keine Rolle, ob die
Gurte angelegt sind oder nicht.
Falls der Beifahrergurt nicht angelegt
ist, wenn der POWER-Knopf in die
Stellung ON gebracht wird, oder
anschließend wieder abgelegt
wird, leuchtet die entsprechende
Gurtwarnleuchte solange, bis der
Gurt wieder angelegt wird.Wenn Sie den Gurt weiterhin nicht
anlegen und schneller als 9 km/h
fahren, beginnt die leuchtende
Warnleuchte zu blinken, bis Sie
wieder langsamer als 6 km/h fahren.
Wenn Sie den Gurt weiterhin nicht
anlegen und Sie fahren schneller als
20 km/h, ertönt ca. 100 Sekunden
lang ein Gurtwarnton und die
entsprechende Warnleuchte blinkt.
Bei falscher Sitzposition
funktioniert die Beifahrer-
Sicherheitsgurtwarnung
möglicherweise nicht. Daher
sollte der Fahrer den Beifahrer
anweisen, sich gemäß der
Beschreibung in diesem
Handbuch zu setzen.
VORSICHT OFE038020OFE038020
Page 87 of 610

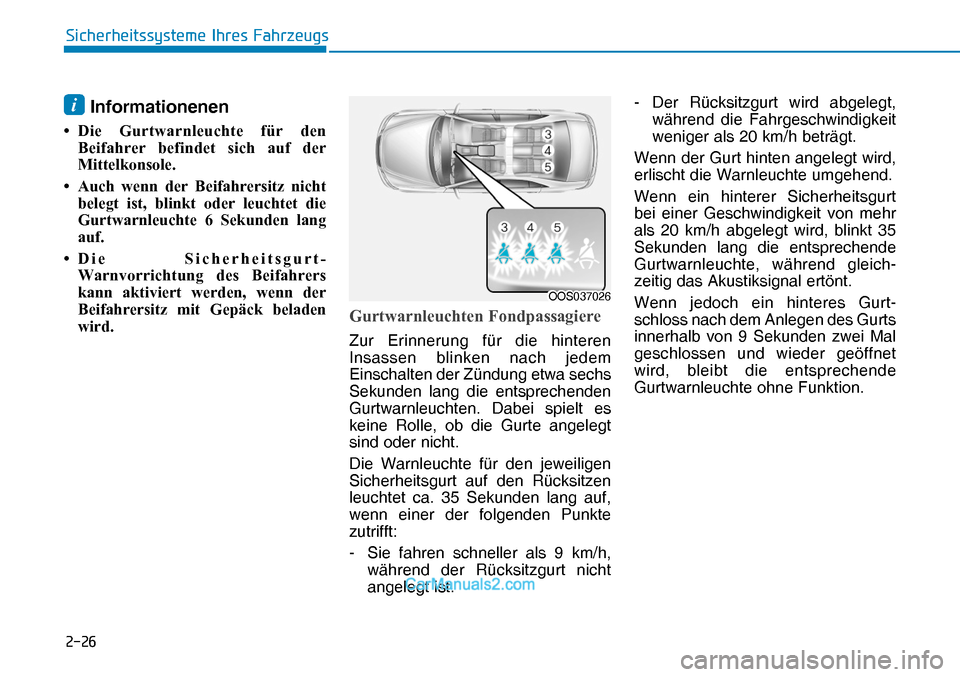

![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
i Informationenen](/img/35/16305/w960_16305-86.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
i Informationenen")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
i Informationenen
Page 88 of 610

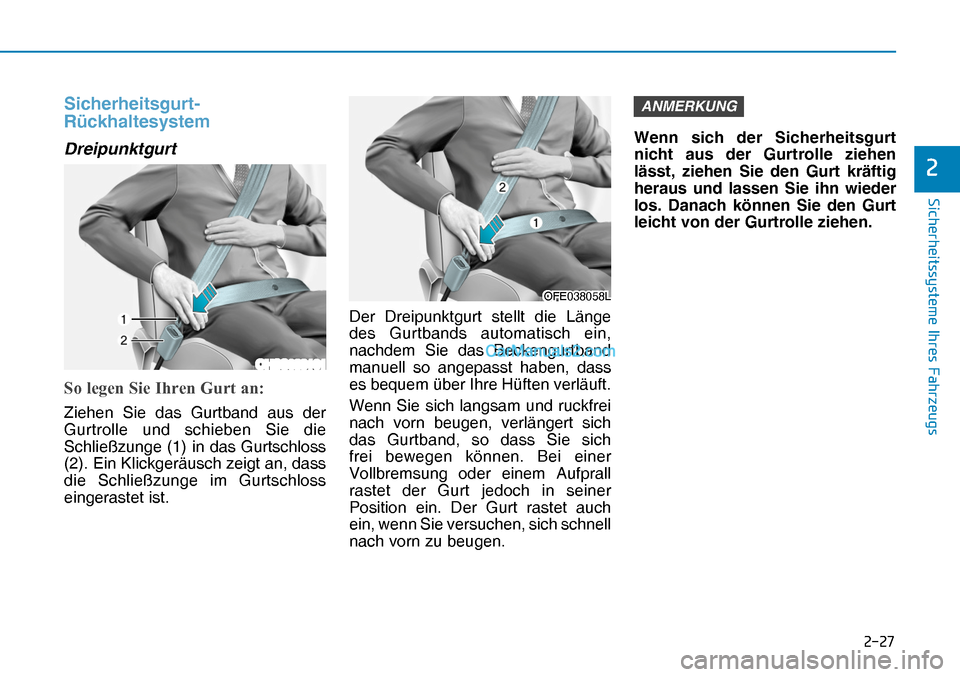

![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Sicherheitsgurt-
Rückhaltesystem
Dreipunktgurt
6 R O H J H Q 6 L H , K U H Q * X U W D Q
Ziehen Sie das G](/img/35/16305/w960_16305-87.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Sicherheitsgurt-
Rückhaltesystem
Dreipunktgurt
6 R O H J H Q 6 L H , K U H Q * X U W D Q
Ziehen Sie das G")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
Sicherheitsgurt-
Rückhaltesystem
Dreipunktgurt
6 R O H J H Q 6 L H , K U H Q * X U W D Q
Ziehen Sie das Gurtband aus der
Gurtrolle und schieben Sie die
Schließzunge (1) in das Gurtschloss
(2). Ein Klickgeräusch zeigt an, dass
die Schließzunge im Gurtschloss
eingerastet ist.Der Dreipunktgurt stellt die Länge
des Gurtbands automatisch ein,
nachdem Sie das Beckengurtband
manuell so angepasst haben, dass
es bequem über Ihre Hüften verläuft.
Wenn Sie sich langsam und ruckfrei
nach vorn beugen, verlängert sich
das Gurtband, so dass Sie sich
frei bewegen können. Bei einer
Vollbremsung oder einem Aufprall
rastet der Gurt jedoch in seiner
Position ein. Der Gurt rastet auch
ein, wenn Sie versuchen, sich schnell
nach vorn zu beugen.
ANMERKUNG
OHSS038101
OFE038058LOFE038058LWenn sich der Sicherheitsgurt
nicht aus der Gurtrolle ziehen
lässt, ziehen Sie den Gurt kräftig
heraus und lassen Sie ihn wieder
los. Danach können Sie den Gurt
leicht von der Gurtrolle ziehen. OHSS038101
Page 89 of 610

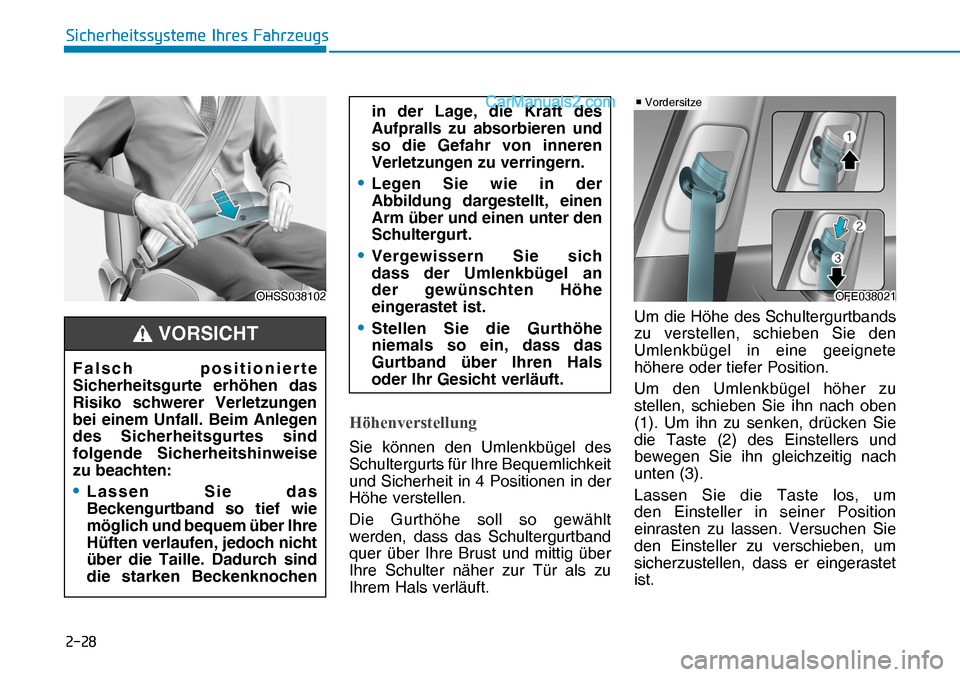

![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
+ | K H Q Y H U V W H O O X Q J
OHSS038102OHSS038102
Falsch positionierte
Sicherheitsgurte erhöhen das
Risiko schwerer](/img/35/16305/w960_16305-88.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
+ | K H Q Y H U V W H O O X Q J
OHSS038102OHSS038102
Falsch positionierte
Sicherheitsgurte erhöhen das
Risiko schwerer")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
+ | K H Q Y H U V W H O O X Q J
OHSS038102OHSS038102
Falsch positionierte
Sicherheitsgurte erhöhen das
Risiko schwerer Verletzungen
bei einem Unfall. Beim Anlegen
des Sicherheitsgurtes sind
folgende Sicherheitshinweise
zu beachten:
• Lassen Sie das
Beckengurtband so tief wie
möglich und bequem über Ihre
Hüften verlaufen, jedoch nicht
über die Taille. Dadurch sind
die starken Beckenknochen
VORSICHT
OFE038021OFE038021
v Vordersitzein der Lage, die Kraft des
Aufpralls zu absorbieren und
so die Gefahr von inneren
Verletzungen zu verringern.
• Legen Sie wie in der
Abbildung dargestellt, einen
Arm über und einen unter den
Schultergurt.
• Vergewissern Sie sich
dass der Umlenkbügel an
der gewünschten Höhe
eingerastet ist.
• Stellen Sie die Gurthöhe
niemals so ein, dass das
Gurtband über Ihren Hals
oder Ihr Gesicht verläuft.Sie können den Umlenkbügel des
Schultergurts für Ihre Bequemlichkeit
und Sicherheit in 4 Positionen in der
Höhe verstellen.
Die Gurthöhe soll so gewählt
werden, dass das Schultergurtband
quer über Ihre Brust und mittig über
Ihre Schulter näher zur Tür als zu
Ihrem Hals verläuft.Um die Höhe des Schultergurtbands
zu verstellen, schieben Sie den
Umlenkbügel in eine geeignete
höhere oder tiefer Position.
Um den Umlenkbügel höher zu
stellen, schieben Sie ihn nach oben
(1). Um ihn zu senken, drücken Sie
die Taste (2) des Einstellers und
bewegen Sie ihn gleichzeitig nach
unten (3).
Lassen Sie die Taste los, um
den Einsteller in seiner Position
einrasten zu lassen. Versuchen Sie
den Einsteller zu verschieben, um
sicherzustellen, dass er eingerastet
ist.
Page 90 of 610

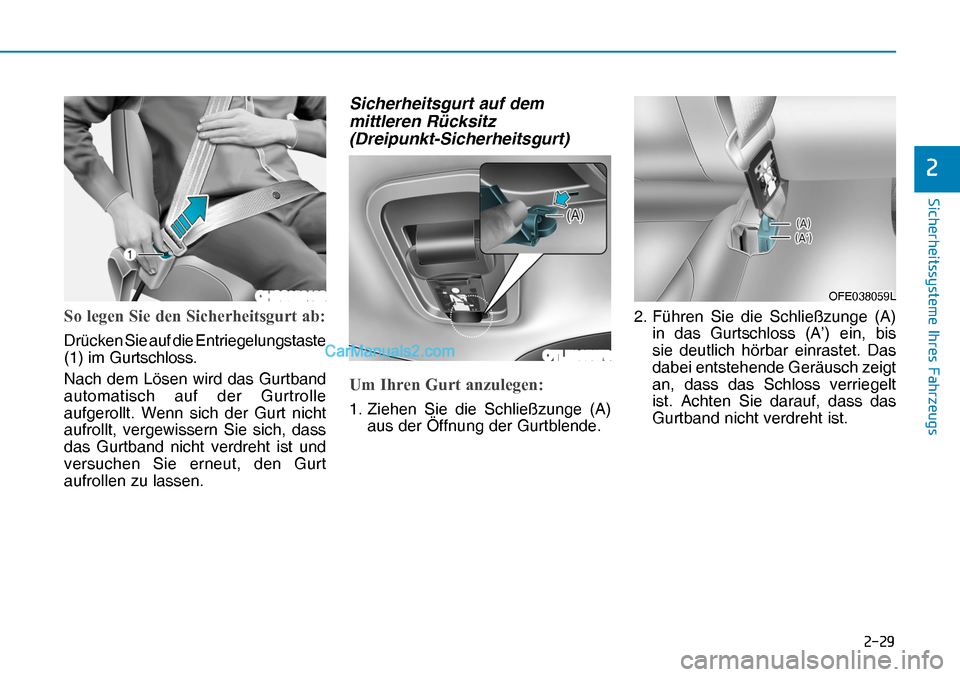

![Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
6 R O H J H Q 6 L H G H Q 6 L F K H U K H L W V J X U W D E
Drücken Sie auf die Entriegelungstaste
(1) i](/img/35/16305/w960_16305-89.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
6 R O H J H Q 6 L H G H Q 6 L F K H U K H L W V J X U W D E
Drücken Sie auf die Entriegelungstaste
(1) i")
6 L F K H U K H L W V V \ V W H P H , K U H V ) D K U ] H X J V
6 R O H J H Q 6 L H G H Q 6 L F K H U K H L W V J X U W D E
Drücken Sie auf die Entriegelungstaste
(1) im Gurtschloss.
Nach dem Lösen wird das Gurtband
automatisch auf der Gurtrolle
aufgerollt. Wenn sich der Gurt nicht
aufrollt, vergewissern Sie sich, dass
das Gurtband nicht verdreht ist und
versuchen Sie erneut, den Gurt
aufrollen zu lassen.
Sicherheitsgurt auf dem
mittleren Rücksitz
(Dreipunkt-Sicherheitsgurt)
8 P , K U H Q * X U W D Q ] X O H J H Q
OHSS038103
OTLE035079
OFE038059LOFE038059L1. Ziehen Sie die Schließzunge (A)
aus der Öffnung der Gurtblende. 2. Führen Sie die Schließzunge (A)
in das Gurtschloss (A’) ein, bis
sie deutlich hörbar einrastet. Das
dabei entstehende Geräusch zeigt
an, dass das Schloss verriegelt
ist. Achten Sie darauf, dass das
Gurtband nicht verdreht ist. OHSS038103 OTLE035079
