CONDUCIENDO SU HYNDAI

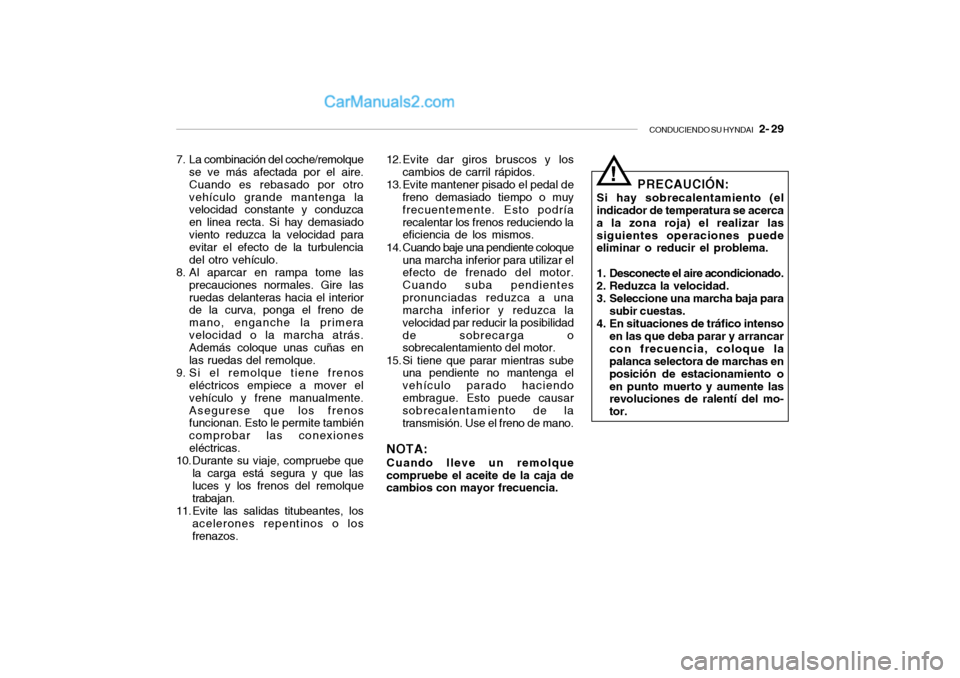

2- 29
7. La combinación del coche/remolque
se ve más afectada por el aire.
Cuando es rebasado por otro
vehículo grande mantenga la
velocidad constante y conduzca
en linea recta. Si hay demasiado
viento reduzca la velocidad para
evitar el efecto de la turbulencia
del otro vehículo.
8. Al aparcar en rampa tome las
precauciones normales. Gire las
ruedas delanteras hacia el interior
de la curva, ponga el freno de
mano, enganche la primera
velocidad o la marcha atrás.
Además coloque unas cuñas en
las ruedas del remolque.
9. Si el remolque tiene frenos
eléctricos empiece a mover el
vehículo y frene manualmente.
Asegurese que los frenos
funcionan. Esto le permite también
comprobar las conexiones
eléctricas.
10. Durante su viaje, compruebe que
la carga está segura y que las
luces y los frenos del remolque
trabajan.
11. Evite las salidas titubeantes, los
acelerones repentinos o los
frenazos.12. Evite dar giros bruscos y los
cambios de carril rápidos.
13. Evite mantener pisado el pedal de
freno demasiado tiempo o muy
frecuentemente. Esto podría
recalentar los frenos reduciendo la
eficiencia de los mismos.
14. Cuando baje una pendiente coloque
una marcha inferior para utilizar el
efecto de frenado del motor.
Cuando suba pendientes
pronunciadas reduzca a una
marcha inferior y reduzca la
velocidad par reducir la posibilidad
de sobrecarga o
sobrecalentamiento del motor.
15. Si tiene que parar mientras sube
una pendiente no mantenga el
vehículo parado haciendo
embrague. Esto puede causar
sobrecalentamiento de la
transmisión. Use el freno de mano.
NOTA:Cuando lleve un remolque
compruebe el aceite de la caja de
cambios con mayor frecuencia.
PRECAUCIÓN:
Si hay sobrecalentamiento (el
indicador de temperatura se acerca
a la zona roja) el realizar las
siguientes operaciones puede
eliminar o reducir el problema.
1. Desconecte el aire acondicionado.
2. Reduzca la velocidad.
3. Seleccione una marcha baja para
subir cuestas.
4. En situaciones de tráfico intenso
en las que deba parar y arrancar
con frecuencia, coloque la
palanca selectora de marchas en
posición de estacionamiento o
en punto muerto y aumente las
revoluciones de ralentí del mo-
tor.
!

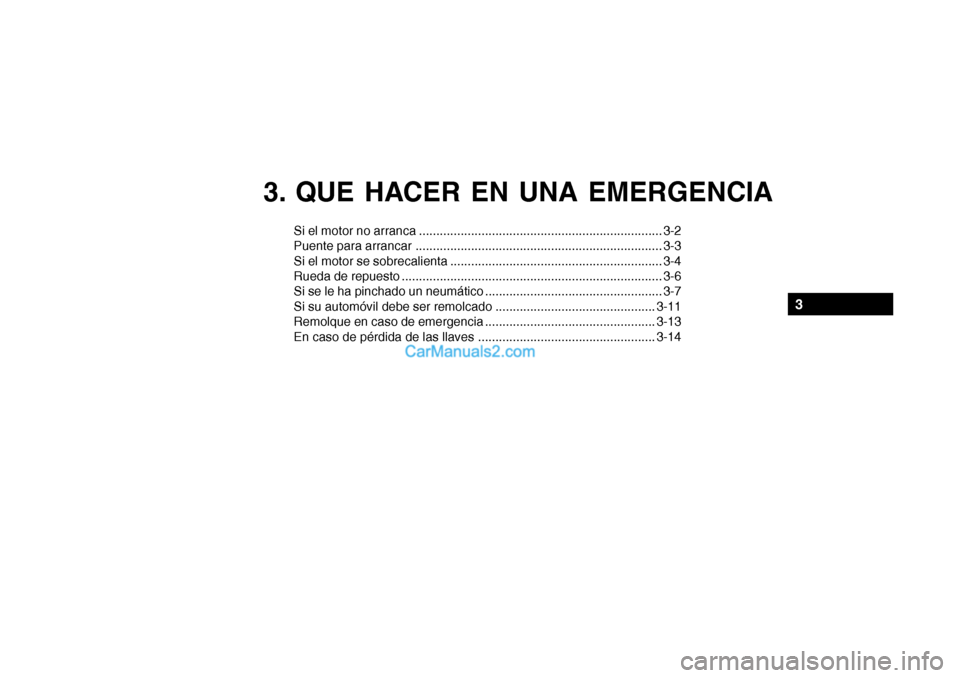

3. QUE HACER EN UNA EMERGENCIA
Si el motor no arranca ...................................................................... 3-2
Puente para arrancar ....................................................................... 3-3
Si el motor se sobrecalienta ............................................................. 3-4
Rueda de repuesto ........................................................................... 3-6
Si se le ha pinchado un neumático ................................................... 3-7
Si su automóvil debe ser remolcado..............................................3-11
Remolque en caso de emergencia .................................................3-13
En caso de pérdida de las llaves ...................................................3-14
3

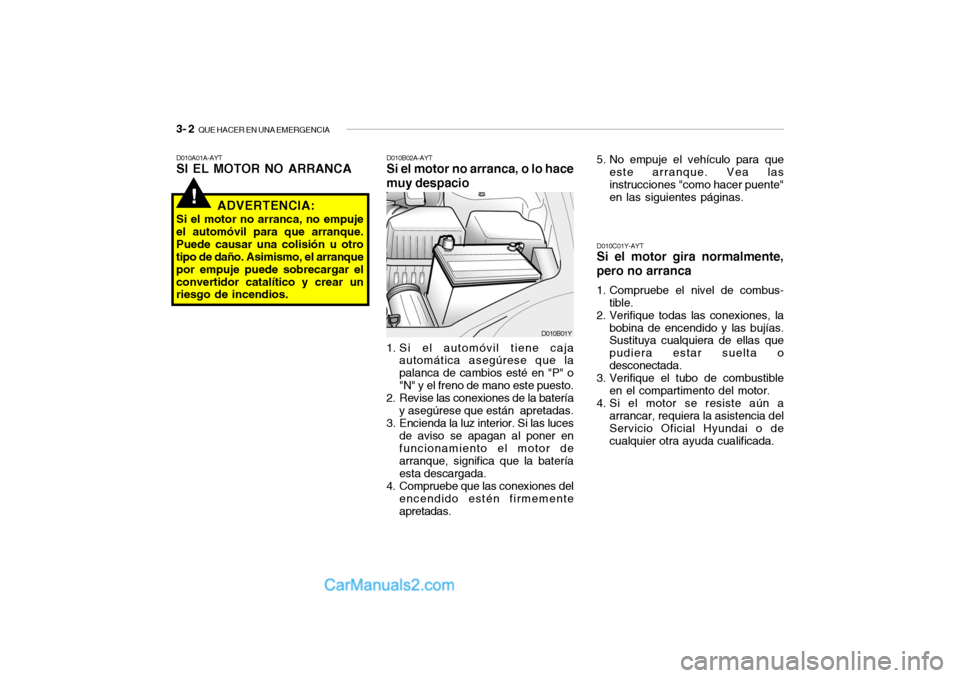

3- 2
QUE HACER EN UNA EMERGENCIA!
D010A01A-AYTSI EL MOTOR NO ARRANCA
D010B02A-AYTSi el motor no arranca, o lo hace
muy despacio1. Si el automóvil tiene caja
automática asegúrese que la
palanca de cambios esté en "P" o
"N" y el freno de mano este puesto.
2. Revise las conexiones de la batería
y asegúrese que están apretadas.
3. Encienda la luz interior. Si las luces
de aviso se apagan al poner en
funcionamiento el motor de
arranque, significa que la batería
esta descargada.
4. Compruebe que las conexiones del
encendido estén firmemente
apretadas.
D010C01Y-AYTSi el motor gira normalmente,
pero no arranca1. Compruebe el nivel de combus-
tible.
2. Verifique todas las conexiones, la
bobina de encendido y las bujías.
Sustituya cualquiera de ellas que
pudiera estar suelta o
desconectada.
3. Verifique el tubo de combustible
en el compartimento del motor.
4. Si el motor se resiste aún a
arrancar, requiera la asistencia del
Servicio Oficial Hyundai o de
cualquier otra ayuda cualificada.
ADVERTENCIA:
Si el motor no arranca, no empuje
el automóvil para que arranque.
Puede causar una colisión u otro
tipo de daño. Asimismo, el arranque
por empuje puede sobrecargar el
convertidor catalítico y crear un
riesgo de incendios.
D010B01Y
5. No empuje el vehículo para que
este arranque. Vea las
instrucciones "como hacer puente"
en las siguientes páginas.

QUE HACER EN UNA EMERGENCIA

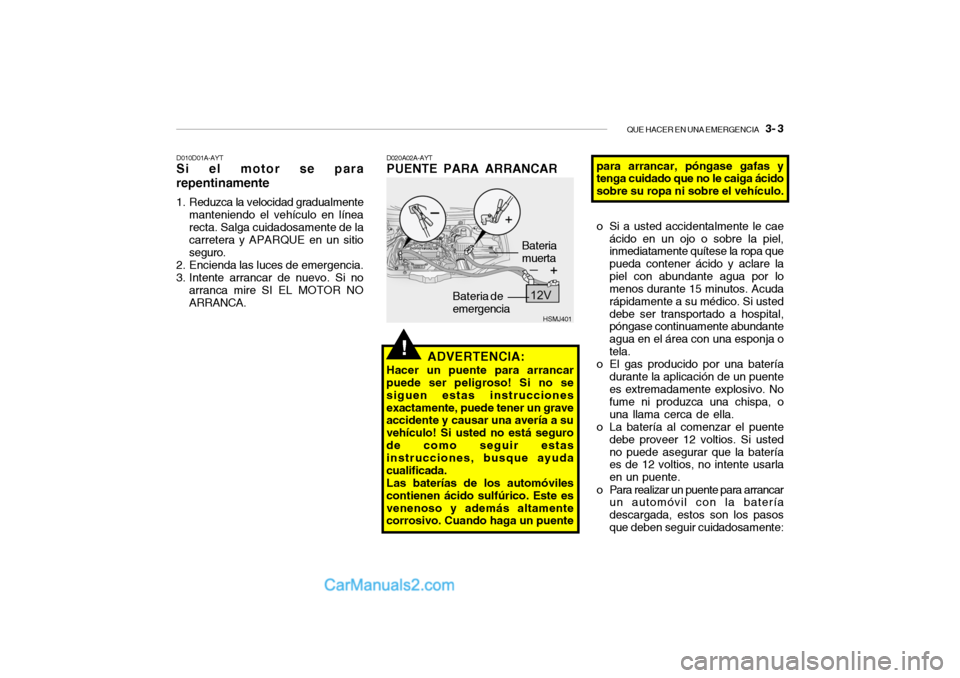

3- 3
HSMJ401
D010D01A-AYTSi el motor se para
repentinamente1. Reduzca la velocidad gradualmente
manteniendo el vehículo en línea
recta. Salga cuidadosamente de la
carretera y APARQUE en un sitio
seguro.
2. Encienda las luces de emergencia.
3. Intente arrancar de nuevo. Si no
arranca mire SI EL MOTOR NO
ARRANCA.
D020A02A-AYTPUENTE PARA ARRANCAR
ADVERTENCIA:Hacer un puente para arrancar
puede ser peligroso! Si no se
siguen estas instrucciones
exactamente, puede tener un grave
accidente y causar una avería a su
vehículo! Si usted no está seguro
de como seguir estas
instrucciones, busque ayuda
cualificada.
Las baterías de los automóviles
contienen ácido sulfúrico. Este es
venenoso y además altamente
corrosivo. Cuando haga un puenteBateria
muertapara arrancar, póngase gafas y
tenga cuidado que no le caiga ácido
sobre su ropa ni sobre el vehículo.
!
o Si a usted accidentalmente le cae
ácido en un ojo o sobre la piel,
inmediatamente quítese la ropa que
pueda contener ácido y aclare la
piel con abundante agua por lo
menos durante 15 minutos. Acuda
rápidamente a su médico. Si usted
debe ser transportado a hospital,
póngase continuamente abundante
agua en el área con una esponja o
tela.
o El gas producido por una batería
durante la aplicación de un puente
es extremadamente explosivo. No
fume ni produzca una chispa, o
una llama cerca de ella.
o La batería al comenzar el puente
debe proveer 12 voltios. Si usted
no puede asegurar que la batería
es de 12 voltios, no intente usarla
en un puente.
o Para realizar un puente para arrancar
un automóvil con la batería
descargada, estos son los pasos
que deben seguir cuidadosamente: Bateria de
emergencia

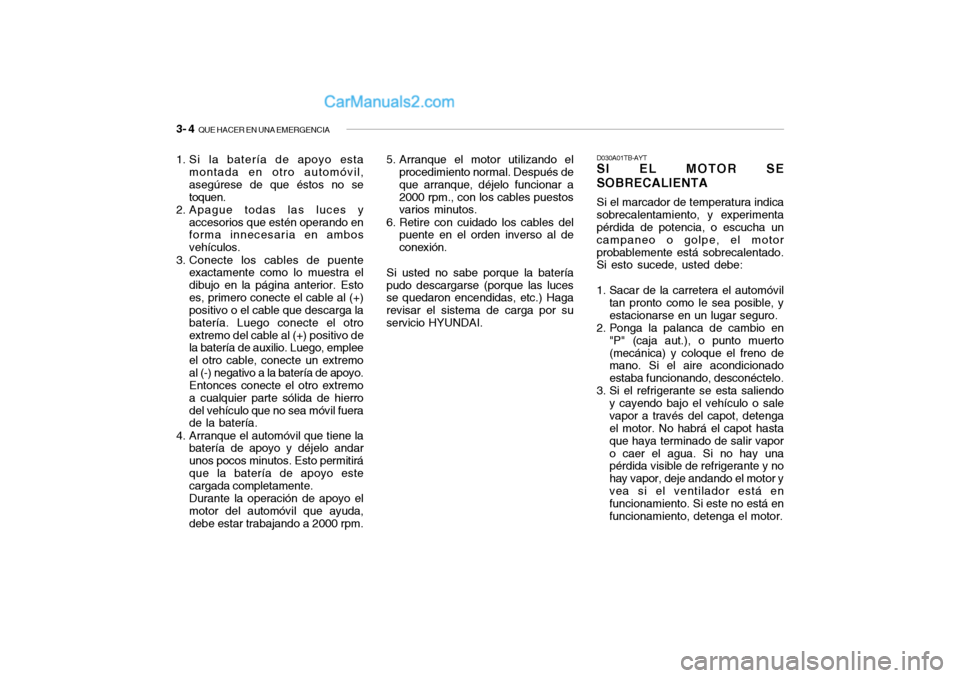

3- 4
QUE HACER EN UNA EMERGENCIA
D030A01TB-AYTSI EL MOTOR SE
SOBRECALIENTASi el marcador de temperatura indica
sobrecalentamiento, y experimenta
pérdida de potencia, o escucha un
campaneo o golpe, el motor
probablemente está sobrecalentado.
Si esto sucede, usted debe:
1. Sacar de la carretera el automóvil
tan pronto como le sea posible, y
estacionarse en un lugar seguro.
2. Ponga la palanca de cambio en
"P" (caja aut.), o punto muerto
(mecánica) y coloque el freno de
mano. Si el aire acondicionado
estaba funcionando, desconéctelo.
3. Si el refrigerante se esta saliendo
y cayendo bajo el vehículo o sale
vapor a través del capot, detenga
el motor. No habrá el capot hasta
que haya terminado de salir vapor
o caer el agua. Si no hay una
pérdida visible de refrigerante y no
hay vapor, deje andando el motor y
vea si el ventilador está en
funcionamiento. Si este no está en
funcionamiento, detenga el motor. 5. Arranque el motor utilizando el
procedimiento normal. Después de
que arranque, déjelo funcionar a
2000 rpm., con los cables puestos
varios minutos.
6. Retire con cuidado los cables del
puente en el orden inverso al de
conexión.
Si usted no sabe porque la batería
pudo descargarse (porque las luces
se quedaron encendidas, etc.) Haga
revisar el sistema de carga por su
servicio HYUNDAI. 1. Si la batería de apoyo esta
montada en otro automóvil,
asegúrese de que éstos no se
toquen.
2. Apague todas las luces y
accesorios que estén operando en
forma innecesaria en ambos
vehículos.
3. Conecte los cables de puente
exactamente como lo muestra el
dibujo en la página anterior. Esto
es, primero conecte el cable al (+)
positivo o el cable que descarga la
batería. Luego conecte el otro
extremo del cable al (+) positivo de
la batería de auxilio. Luego, emplee
el otro cable, conecte un extremo
al (-) negativo a la batería de apoyo.
Entonces conecte el otro extremo
a cualquier parte sólida de hierro
del vehículo que no sea móvil fuera
de la batería.
4. Arranque el automóvil que tiene la
batería de apoyo y déjelo andar
unos pocos minutos. Esto permitirá
que la batería de apoyo este
cargada completamente.
Durante la operación de apoyo el
motor del automóvil que ayuda,
debe estar trabajando a 2000 rpm.

QUE HACER EN UNA EMERGENCIA

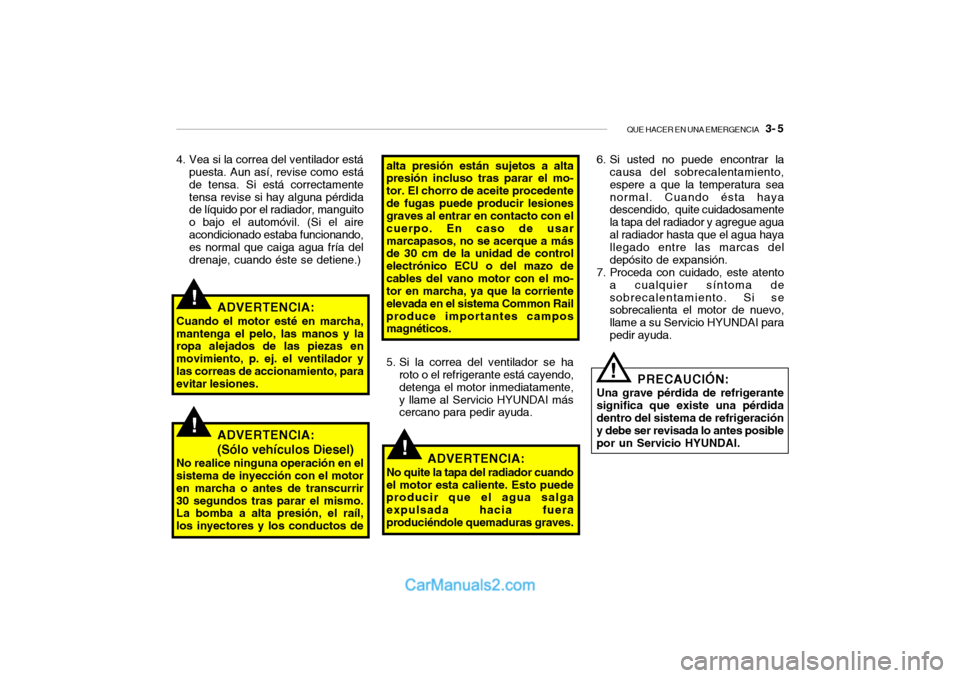

3- 5
!
!
4. Vea si la correa del ventilador está
puesta. Aun así, revise como está
de tensa. Si está correctamente
tensa revise si hay alguna pérdida
de líquido por el radiador, manguito
o bajo el automóvil. (Si el aire
acondicionado estaba funcionando,
es normal que caiga agua fría del
drenaje, cuando éste se detiene.)alta presión están sujetos a alta
presión incluso tras parar el mo-
tor. El chorro de aceite procedente
de fugas puede producir lesiones
graves al entrar en contacto con el
cuerpo. En caso de usar
marcapasos, no se acerque a más
de 30 cm de la unidad de control
electrónico ECU o del mazo de
cables del vano motor con el mo-
tor en marcha, ya que la corriente
elevada en el sistema Common Rail
produce importantes campos
magnéticos.
ADVERTENCIA:
Cuando el motor esté en marcha,
mantenga el pelo, las manos y la
ropa alejados de las piezas en
movimiento, p. ej. el ventilador y
las correas de accionamiento, para
evitar lesiones.
ADVERTENCIA:
No quite la tapa del radiador cuando
el motor esta caliente. Esto puede
producir que el agua salga
expulsada hacia fuera
produciéndole quemaduras graves.6. Si usted no puede encontrar la
causa del sobrecalentamiento,
espere a que la temperatura sea
normal. Cuando ésta haya
descendido, quite cuidadosamente
la tapa del radiador y agregue agua
al radiador hasta que el agua haya
llegado entre las marcas del
depósito de expansión.
7. Proceda con cuidado, este atento
a cualquier síntoma de
sobrecalentamiento. Si se
sobrecalienta el motor de nuevo,
llame a su Servicio HYUNDAI para
pedir ayuda.
!
ADVERTENCIA:
(Sólo vehículos Diesel)
No realice ninguna operación en el
sistema de inyección con el motor
en marcha o antes de transcurrir
30 segundos tras parar el mismo.
La bomba a alta presión, el raíl,
los inyectores y los conductos de5. Si la correa del ventilador se ha
roto o el refrigerante está cayendo,
detenga el motor inmediatamente,
y llame al Servicio HYUNDAI más
cercano para pedir ayuda.
PRECAUCIÓN:
Una grave pérdida de refrigerante
significa que existe una pérdida
dentro del sistema de refrigeración
y debe ser revisada lo antes posible
por un Servicio HYUNDAI.
!

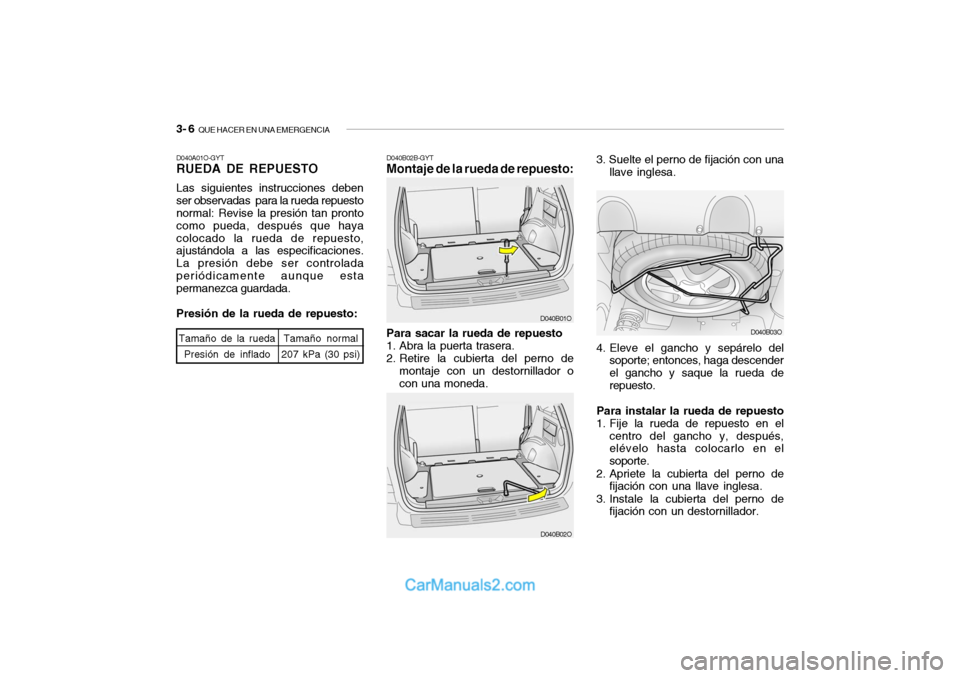

3- 6
QUE HACER EN UNA EMERGENCIA
3. Suelte el perno de fijación con una
llave inglesa.
4. Eleve el gancho y sepárelo del
soporte; entonces, haga descender
el gancho y saque la rueda de
repuesto.
Para instalar la rueda de repuesto
1. Fije la rueda de repuesto en el
centro del gancho y, después,
elévelo hasta colocarlo en el
soporte.
2. Apriete la cubierta del perno de
fijación con una llave inglesa.
3. Instale la cubierta del perno de
fijación con un destornillador.
D040B03O D040A01O-GYT
RUEDA DE REPUESTOLas siguientes instrucciones deben
ser observadas para la rueda repuesto
normal: Revise la presión tan pronto
como pueda, después que haya
colocado la rueda de repuesto,
ajustándola a las especificaciones.
La presión debe ser controlada
periódicamente aunque esta
permanezca guardada.
Presión de la rueda de repuesto:Tamaño de la rueda
Presión de inflado
Tamaño normal
207 kPa (30 psi)
D040B02B-GYTMontaje de la rueda de repuesto:Para sacar la rueda de repuesto
1. Abra la puerta trasera.
2. Retire la cubierta del perno de
montaje con un destornillador o
con una moneda.
D040B01O
D040B02O

QUE HACER EN UNA EMERGENCIA
3- 7
D050A01A-AYTSI SE LE HA PINCHADO UN
NEUMÁTICOSi se le desinfla un neumático
mientras usted va conduciendo:
1. Quite el pie del acelerador y deje
que el automóvil siga hacia
adelante. No pise el freno ni intente
salir de la vía, esto puede producir
que usted pierda el control del
vehículo. Cuando el vehículo llegue
a una velocidad prudente, frene
cuidadosamente y salga de la vía.
Conduzca hasta que pueda estar
en un lugar seguro y que el suelo
sea firme y nivelado. Si usted va
por una autopista con una mediana,
no se detenga en ésta.
2. Cuando el automóvil se haya
detenido, encienda sus luces de
emergencia (warning), coloque el
freno de mano y ponga el selector
en "P" (A/T) o marcha atrás (caja
mecánica).
3. Haga que todos los pasajeros se
bajen del vehículo. Asegúrese de
que lo hagan por el lado opuesto al
del tráfico.
4. Cambie la rueda de acuerdo con
las instrucciones siguientes:
D060A01A-AYTCAMBIO DE UNA RUEDA
PINCHADAEl procedimiento que se describe en
las próximas páginas, puede utilizarse
tanto como para rodar las ruedas
como para cambiarlas, cuando haya
una pinchada. Cuando se prepare para
cambiar una rueda pinchada,
compruebe que la palanca esta en
"P" (A/T) o marcha atrás (mecánica)
y el freno de mano puesto, entonces:
D060A01O
D060B02O-AYT1. Obtención de la rueda de
repuesto y de las herramientasRetire el neumático de repuesto y
tome el gato y la bolsa de
herramientas del maletero.NOTA:La rueda de repuesto está situada
debajo del vehículo.
D060B01O

3- 8
QUE HACER EN UNA EMERGENCIA

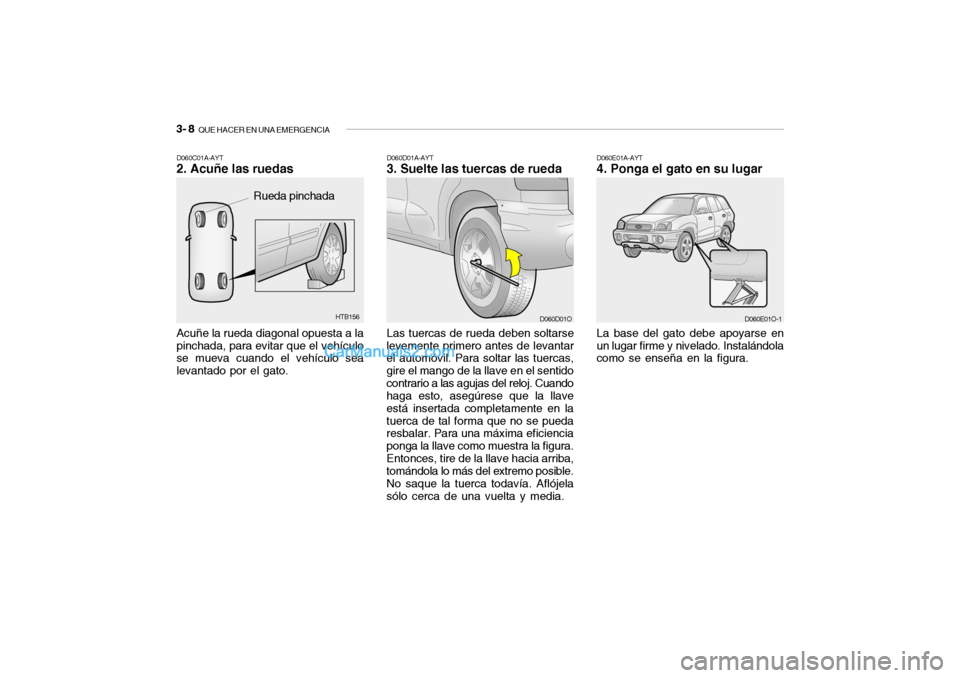

D060E01A-AYT4. Ponga el gato en su lugarLa base del gato debe apoyarse en
un lugar firme y nivelado. Instalándola
como se enseña en la figura.
D060E01O-1
HTB156
Acuñe la rueda diagonal opuesta a la
pinchada, para evitar que el vehículo
se mueva cuando el vehículo sea
levantado por el gato.D060C01A-AYT2. Acuñe las ruedas
Rueda pinchada
D060D01A-AYT3. Suelte las tuercas de ruedaLas tuercas de rueda deben soltarse
levemente primero antes de levantar
el automóvil. Para soltar las tuercas,
gire el mango de la llave en el sentido
contrario a las agujas del reloj. Cuando
haga esto, asegúrese que la llave
está insertada completamente en la
tuerca de tal forma que no se pueda
resbalar. Para una máxima eficiencia
ponga la llave como muestra la figura.
Entonces, tire de la llave hacia arriba,
tomándola lo más del extremo posible.
No saque la tuerca todavía. Aflójela
sólo cerca de una vuelta y media.
D060D01O

QUE HACER EN UNA EMERGENCIA
3- 9
!

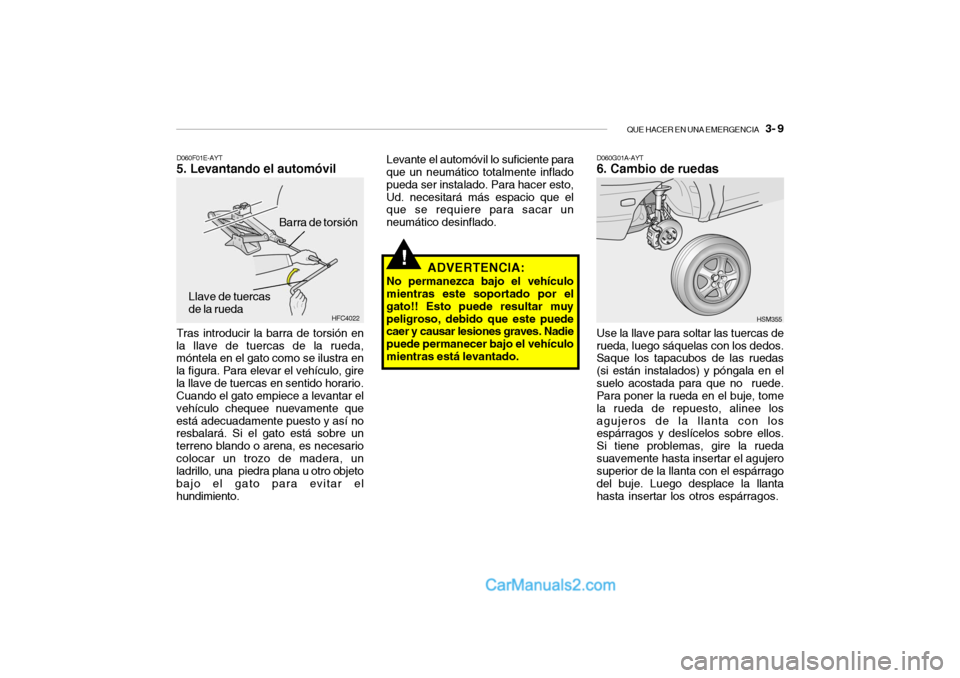

D060G01A-AYT6. Cambio de ruedas
D060F01E-AYT5. Levantando el automóvilTras introducir la barra de torsión en
la llave de tuercas de la rueda,
móntela en el gato como se ilustra en
la figura. Para elevar el vehículo, gire
la llave de tuercas en sentido horario.
Cuando el gato empiece a levantar el
vehículo chequee nuevamente que
está adecuadamente puesto y así no
resbalará. Si el gato está sobre un
terreno blando o arena, es necesario
colocar un trozo de madera, un
ladrillo, una piedra plana u otro objeto
bajo el gato para evitar el
hundimiento.
HFC4022
Barra de torsión
Llave de tuercas
de la rueda
ADVERTENCIA:
No permanezca bajo el vehículo
mientras este soportado por el
gato!! Esto puede resultar muy
peligroso, debido que este puede
caer y causar lesiones graves. Nadie
puede permanecer bajo el vehículo
mientras está levantado.
HSM355
Levante el automóvil lo suficiente para
que un neumático totalmente inflado
pueda ser instalado. Para hacer esto,
Ud. necesitará más espacio que el
que se requiere para sacar un
neumático desinflado.
Use la llave para soltar las tuercas de
rueda, luego sáquelas con los dedos.
Saque los tapacubos de las ruedas
(si están instalados) y póngala en el
suelo acostada para que no ruede.
Para poner la rueda en el buje, tome
la rueda de repuesto, alinee los
agujeros de la llanta con los
espárragos y deslícelos sobre ellos.
Si tiene problemas, gire la rueda
suavemente hasta insertar el agujero
superior de la llanta con el espárrago
del buje. Luego desplace la llanta
hasta insertar los otros espárragos.
