Hyundai Santa Fe 2006 Manual del propietario (in Spanish)

1- 90
COMPONENTES DE SU HYUNDAI
HSM502

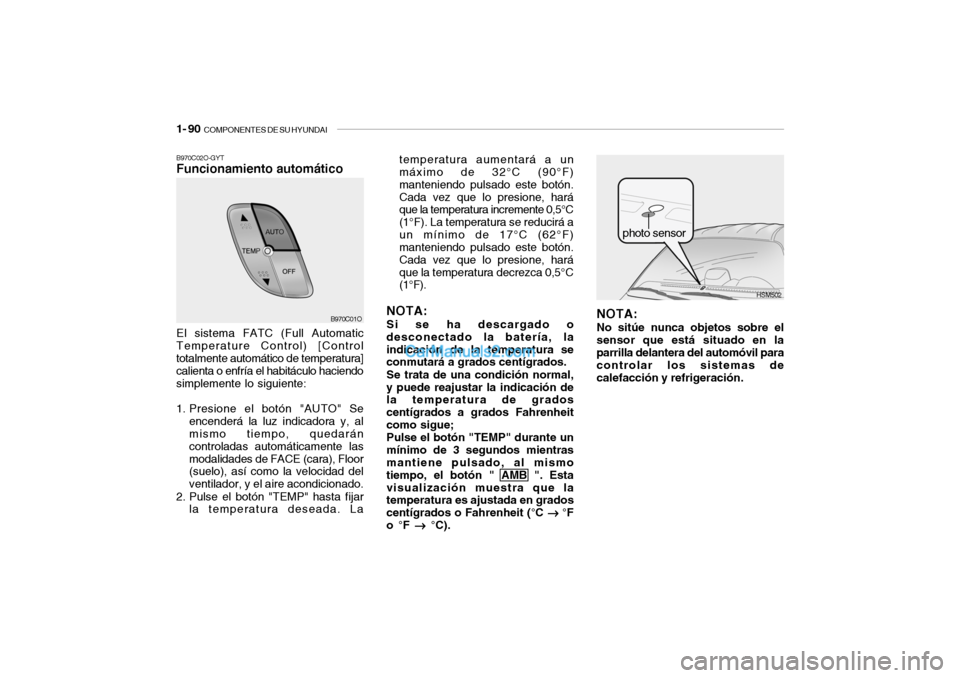

B970C02O-GYTFuncionamiento automático
temperatura aumentará a un
máximo de 32°C (90°F)
manteniendo pulsado este botón.
Cada vez que lo presione, hará
que la temperatura incremente 0,5°C
(1°F). La temperatura se reducirá a
un mínimo de 17°C (62°F)
manteniendo pulsado este botón.
Cada vez que lo presione, hará
que la temperatura decrezca 0,5°C
(1°F).
NOTA:Si se ha descargado o
desconectado la batería, la
indicación de la temperatura se
conmutará a grados centígrados.
Se trata de una condición normal,
y puede reajustar la indicación de
la temperatura de grados
centígrados a grados Fahrenheit
como sigue;
Pulse el botón "TEMP" durante un
mínimo de 3 segundos mientras
mantiene pulsado, al mismo
tiempo, el botón " AMB ". Esta
visualización muestra que la
temperatura es ajustada en grados
centígrados o Fahrenheit (°C
→ →→ →
→ °F
o °F
→ →→ →
→ °C). El sistema FATC (Full Automatic
Temperature Control) [Control
totalmente automático de temperatura]
calienta o enfría el habitáculo haciendo
simplemente lo siguiente:
1. Presione el botón "AUTO" Se
encenderá la luz indicadora y, al
mismo tiempo, quedarán
controladas automáticamente las
modalidades de FACE (cara), Floor
(suelo), así como la velocidad del
ventilador, y el aire acondicionado.
2. Pulse el botón "TEMP" hasta fijar
la temperatura deseada. La
NOTA:No sitúe nunca objetos sobre el
sensor que está situado en la
parrilla delantera del automóvil para
controlar los sistemas de
calefacción y refrigeración.photo sensor
B970C01O

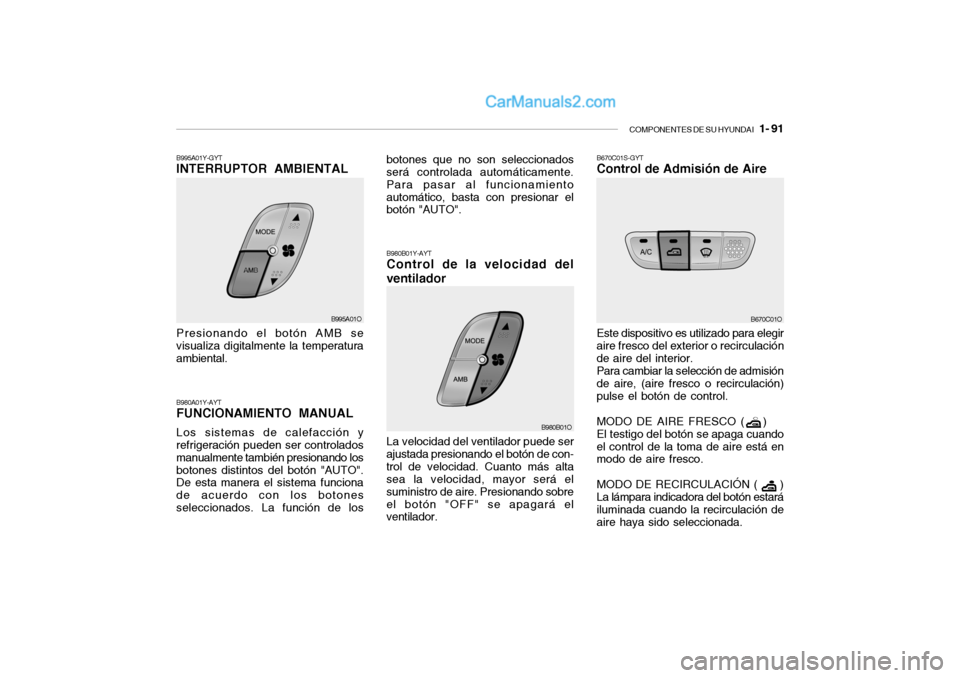

COMPONENTES DE SU HYUNDAI
1- 91
B980A01Y-AYTFUNCIONAMIENTO MANUALLos sistemas de calefacción y
refrigeración pueden ser controlados
manualmente también presionando los
botones distintos del botón "AUTO".
De esta manera el sistema funciona
de acuerdo con los botones
seleccionados. La función de los
B980B01Y-AYTControl de la velocidad del
ventilador
B670C01S-GYTControl de Admisión de AireEste dispositivo es utilizado para elegir
aire fresco del exterior o recirculación
de aire del interior.
Para cambiar la selección de admisión
de aire, (aire fresco o recirculación)
pulse el botón de control.
MODO DE AIRE FRESCO ( )
El testigo del botón se apaga cuando
el control de la toma de aire está en
modo de aire fresco.
MODO DE RECIRCULACIÓN ( )
La lámpara indicadora del botón estará
iluminada cuando la recirculación de
aire haya sido seleccionada.
B995A01O B995A01Y-GYT
INTERRUPTOR AMBIENTALPresionando el botón AMB se
visualiza digitalmente la temperatura
ambiental.
B670C01O
B980B01O
La velocidad del ventilador puede ser
ajustada presionando el botón de con-
trol de velocidad. Cuanto más alta
sea la velocidad, mayor será el
suministro de aire. Presionando sobre
el botón "OFF" se apagará el
ventilador. botones que no son seleccionados
será controlada automáticamente.
Para pasar al funcionamiento
automático, basta con presionar el
botón "AUTO".

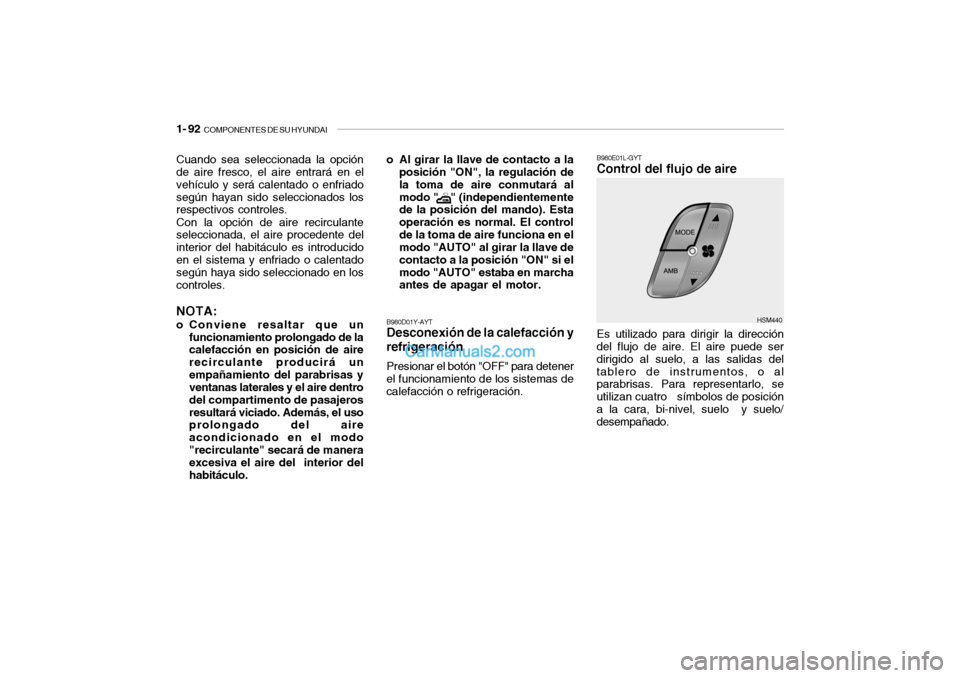

1- 92
COMPONENTES DE SU HYUNDAI
Cuando sea seleccionada la opción
de aire fresco, el aire entrará en el
vehículo y será calentado o enfriado
según hayan sido seleccionados los
respectivos controles.
Con la opción de aire recirculante
seleccionada, el aire procedente del
interior del habitáculo es introducido
en el sistema y enfriado o calentado
según haya sido seleccionado en los
controles.NOTA:o Conviene resaltar que un
funcionamiento prolongado de la
calefacción en posición de aire
recirculante producirá un
empañamiento del parabrisas y
ventanas laterales y el aire dentro
del compartimento de pasajeros
resultará viciado. Además, el uso
prolongado del aire
acondicionado en el modo
"recirculante" secará de manera
excesiva el aire del interior del
habitáculo.
B980D01Y-AYTDesconexión de la calefacción y
refrigeraciónPresionar el botón "OFF" para detener
el funcionamiento de los sistemas de
calefacción o refrigeración.
B980E01L-GYTControl del flujo de aire
HSM440
Es utilizado para dirigir la dirección
del flujo de aire. El aire puede ser
dirigido al suelo, a las salidas del
tablero de instrumentos, o al
parabrisas. Para representarlo, se
utilizan cuatro símbolos de posición
a la cara, bi-nivel, suelo y suelo/
desempañado.
o Al girar la llave de contacto a la
posición "ON", la regulación de
la toma de aire conmutará al
modo " " (independientemente
de la posición del mando). Esta
operación es normal. El control
de la toma de aire funciona en el
modo "AUTO" al girar la llave de
contacto a la posición "ON" si el
modo "AUTO" estaba en marcha
antes de apagar el motor.

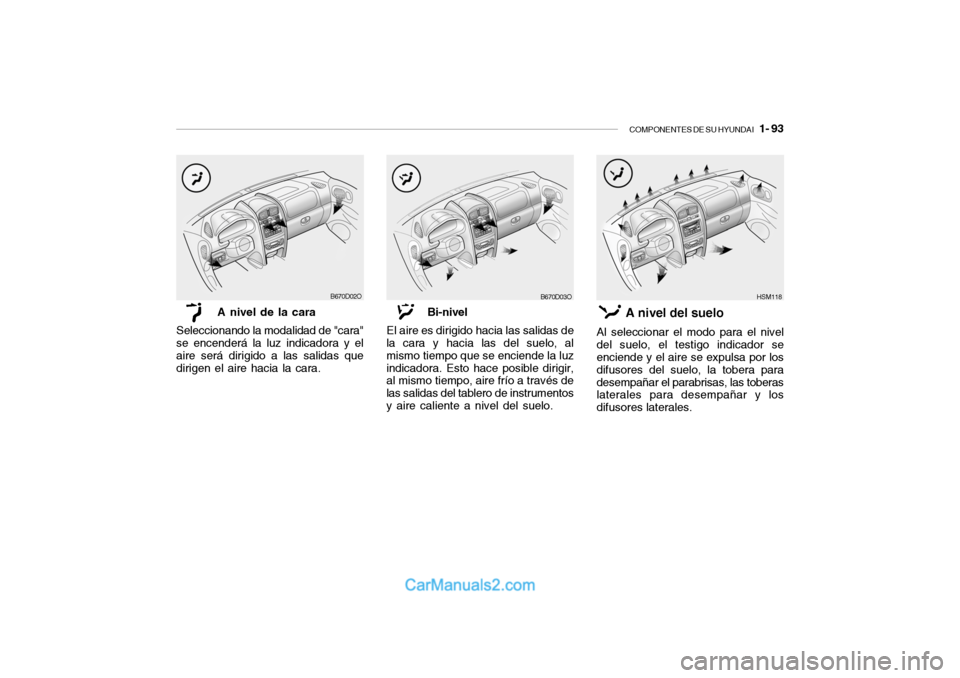

COMPONENTES DE SU HYUNDAI
1- 93
B670D03O
HSM118
Bi-nivel
El aire es dirigido hacia las salidas de
la cara y hacia las del suelo, al
mismo tiempo que se enciende la luz
indicadora. Esto hace posible dirigir,
al mismo tiempo, aire frío a través de
las salidas del tablero de instrumentos
y aire caliente a nivel del suelo.
A nivel del suelo
Al seleccionar el modo para el nivel
del suelo, el testigo indicador se
enciende y el aire se expulsa por los
difusores del suelo, la tobera para
desempañar el parabrisas, las toberas
laterales para desempañar y los
difusores laterales. A nivel de la cara
Seleccionando la modalidad de "cara"
se encenderá la luz indicadora y el
aire será dirigido a las salidas que
dirigen el aire hacia la cara.
B670D02O

1- 94
COMPONENTES DE SU HYUNDAI
B740D01Y-AYTConsejos para la utilizacióno Si al entrar al vehículo, éste está
caliente, abra las ventanas por unos
minutos para que salga el aire
caliente.
o Cuando use el aire acondicionado,
mantenga cerradas las ventanas
para que el aire caliente no entre
en el automóvil.
o Cuando tenga que conducir
despacio o en tráfico pesado,
reduzca a una marcha inferior. Esto
incrementa la velocidad del motor
que a su vez, aumenta la velocidad
del compresor del aire
acondicionado.
o Cuando conduzca en subidas
prolongadas, o fuertes, desconecte
el aire acondicionado, para evitar
sobrecalentar el motor.
o Durante los meses de invierno o
cuando no use el aire acondicionado
por largos períodos de tiempo,
enciéndalo por unos pocos minutos
de vez en cuando. Esto le ayudará
a que los lubricantes del compresor
circulen y que todo el sistema se
mantenga en excelentes
condiciones de funcionamiento.
HSM119B980F01Y-AYT

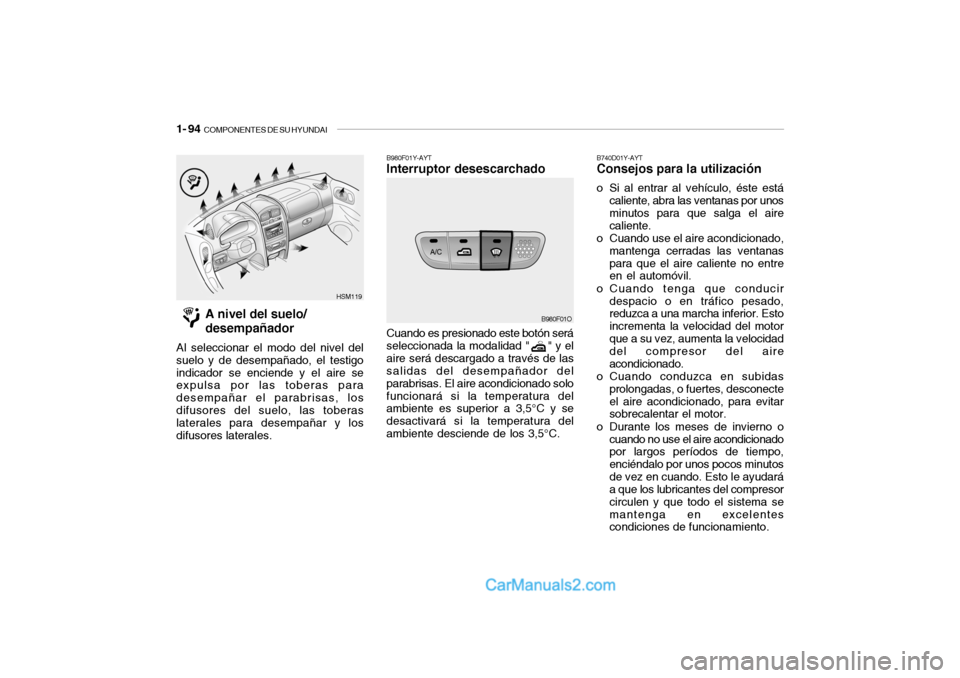

Interruptor desescarchadoCuando es presionado este botón será
seleccionada la modalidad " " y el
aire será descargado a través de las
salidas del desempañador del
parabrisas. El aire acondicionado solo
funcionará si la temperatura del
ambiente es superior a 3,5°C y se
desactivará si la temperatura del
ambiente desciende de los 3,5°C.
B980F01O
A nivel del suelo/
desempañador
Al seleccionar el modo del nivel del
suelo y de desempañado, el testigo
indicador se enciende y el aire se
expulsa por las toberas para
desempañar el parabrisas, los
difusores del suelo, las toberas
laterales para desempañar y los
difusores laterales.

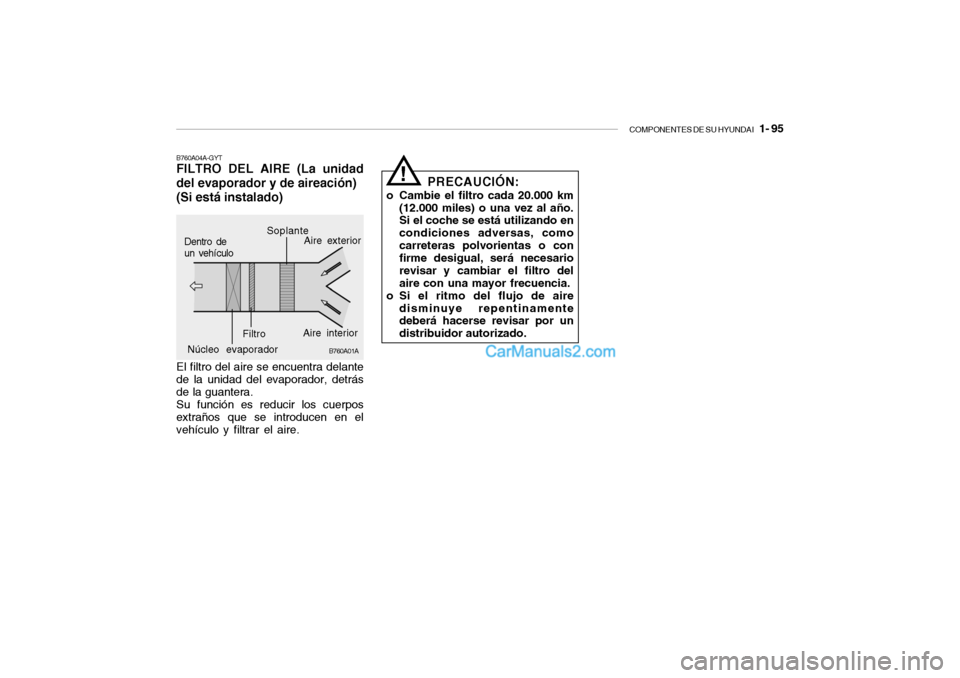

COMPONENTES DE SU HYUNDAI
1- 95
!
B760A04A-GYTFILTRO DEL AIRE (La unidad
del evaporador y de aireación)
(Si está instalado)Dentro de
un vehí culoNúcleo evaporadorFiltroSoplante
Aire exterior
Aire interiorEl filtro del aire se encuentra delante
de la unidad del evaporador, detrás
de la guantera.
Su función es reducir los cuerpos
extraños que se introducen en el
vehículo y filtrar el aire.
B760A01A
PRECAUCIÓN:
o Cambie el filtro cada 20.000 km
(12.000 miles) o una vez al año.
Si el coche se está utilizando en
condiciones adversas, como
carreteras polvorientas o con
firme desigual, será necesario
revisar y cambiar el filtro del
aire con una mayor frecuencia.
o Si el ritmo del flujo de aire
disminuye repentinamente
deberá hacerse revisar por un
distribuidor autorizado.

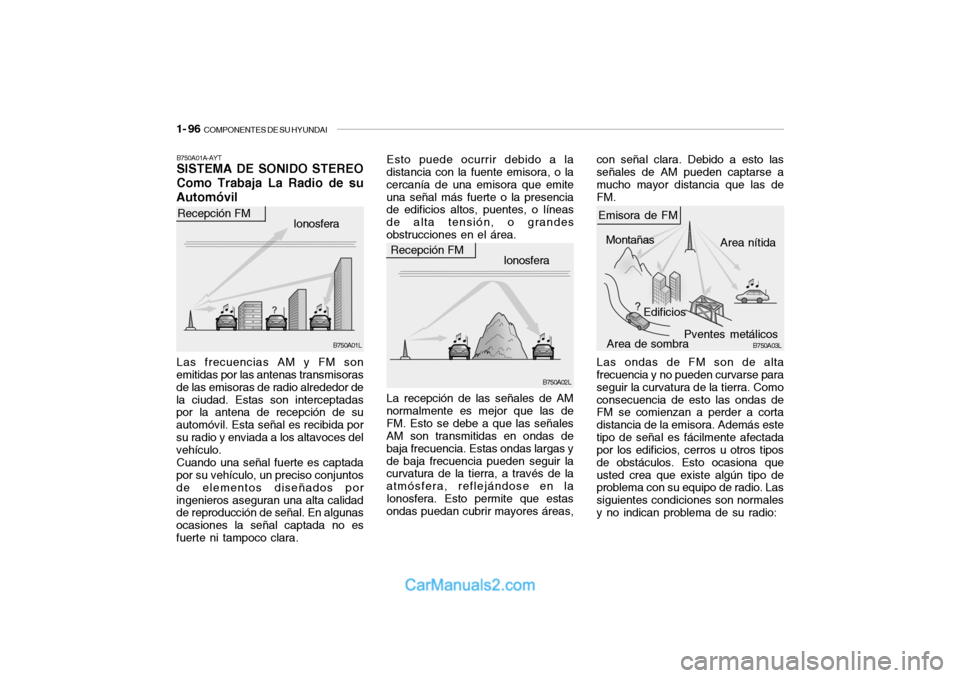

1- 96
COMPONENTES DE SU HYUNDAI
Esto puede ocurrir debido a la
distancia con la fuente emisora, o la
cercanía de una emisora que emite
una señal más fuerte o la presencia
de edificios altos, puentes, o líneas
de alta tensión, o grandes
obstrucciones en el área.
La recepción de las señales de AM
normalmente es mejor que las de
FM. Esto se debe a que las señales
AM son transmitidas en ondas de
baja frecuencia. Estas ondas largas y
de baja frecuencia pueden seguir la
curvatura de la tierra, a través de la
atmósfera, reflejándose en la
Ionosfera. Esto permite que estas
ondas puedan cubrir mayores áreas,
B750A01A-AYTSISTEMA DE SONIDO STEREO
Como Trabaja La Radio de su
AutomóvilLas frecuencias AM y FM son
emitidas por las antenas transmisoras
de las emisoras de radio alrededor de
la ciudad. Estas son interceptadas
por la antena de recepción de su
automóvil. Esta señal es recibida por
su radio y enviada a los altavoces del
vehículo.
Cuando una señal fuerte es captada
por su vehículo, un preciso conjuntos
de elementos diseñados por
ingenieros aseguran una alta calidad
de reproducción de señal. En algunas
ocasiones la señal captada no es
fuerte ni tampoco clara.
Ionosfera Recepción FM
B750A01L
B750A02L
Ionosfera Recepción FM
Montañas
Edificios
Area de sombraArea nítida
B750A03L
Emisora de FM
Pventes metálicos con señal clara. Debido a esto las
señales de AM pueden captarse a
mucho mayor distancia que las de
FM.
Las ondas de FM son de alta
frecuencia y no pueden curvarse para
seguir la curvatura de la tierra. Como
consecuencia de esto las ondas de
FM se comienzan a perder a corta
distancia de la emisora. Además este
tipo de señal es fácilmente afectada
por los edificios, cerros u otros tipos
de obstáculos. Esto ocasiona que
usted crea que existe algún tipo de
problema con su equipo de radio. Las
siguientes condiciones son normales
y no indican problema de su radio:

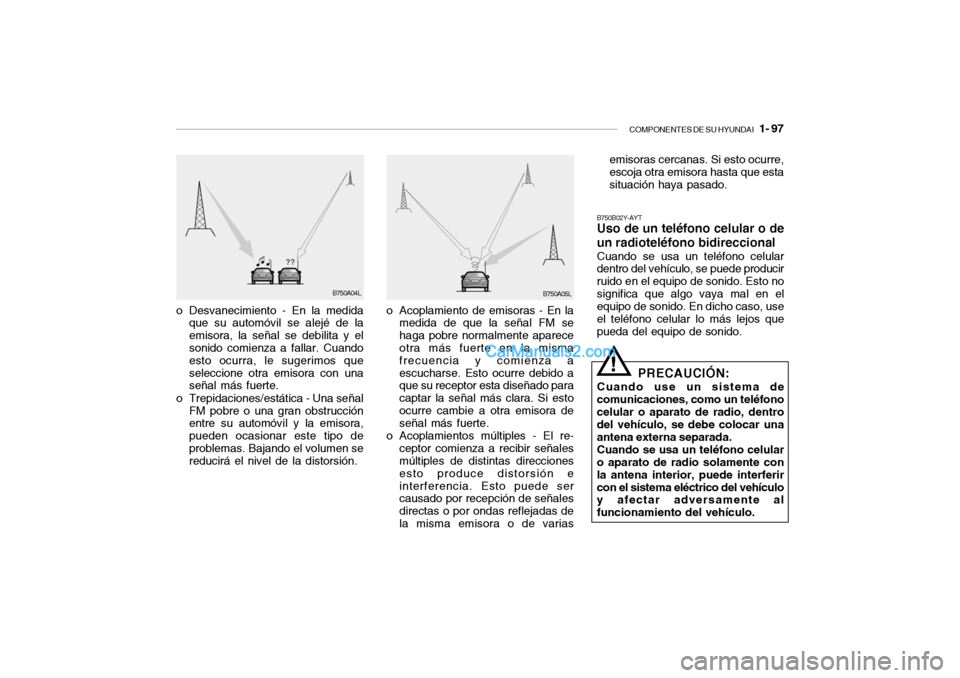

COMPONENTES DE SU HYUNDAI
1- 97
o Desvanecimiento - En la medida
que su automóvil se alejé de la
emisora, la señal se debilita y el
sonido comienza a fallar. Cuando
esto ocurra, le sugerimos que
seleccione otra emisora con una
señal más fuerte.
o Trepidaciones/estática - Una señal
FM pobre o una gran obstrucción
entre su automóvil y la emisora,
pueden ocasionar este tipo de
problemas. Bajando el volumen se
reducirá el nivel de la distorsión.o Acoplamiento de emisoras - En la
medida de que la señal FM se
haga pobre normalmente aparece
otra más fuerte en la misma
frecuencia y comienza a
escucharse. Esto ocurre debido a
que su receptor esta diseñado para
captar la señal más clara. Si esto
ocurre cambie a otra emisora de
señal más fuerte.
o Acoplamientos múltiples - El re-
ceptor comienza a recibir señales
múltiples de distintas direcciones
esto produce distorsión e
interferencia. Esto puede ser
causado por recepción de señales
directas o por ondas reflejadas de
la misma emisora o de varias
B750A04L
B750A05L
emisoras cercanas. Si esto ocurre,
escoja otra emisora hasta que esta
situación haya pasado.
B750B02Y-AYTUso de un teléfono celular o de
un radioteléfono bidireccionalCuando se usa un teléfono celular
dentro del vehículo, se puede producir
ruido en el equipo de sonido. Esto no
significa que algo vaya mal en el
equipo de sonido. En dicho caso, use
el teléfono celular lo más lejos que
pueda del equipo de sonido.
PRECAUCIÓN:
Cuando use un sistema de
comunicaciones, como un teléfono
celular o aparato de radio, dentro
del vehículo, se debe colocar una
antena externa separada.
Cuando se usa un teléfono celular
o aparato de radio solamente con
la antena interior, puede interferir
con el sistema eléctrico del vehículo
y afectar adversamente al
funcionamiento del vehículo.
!

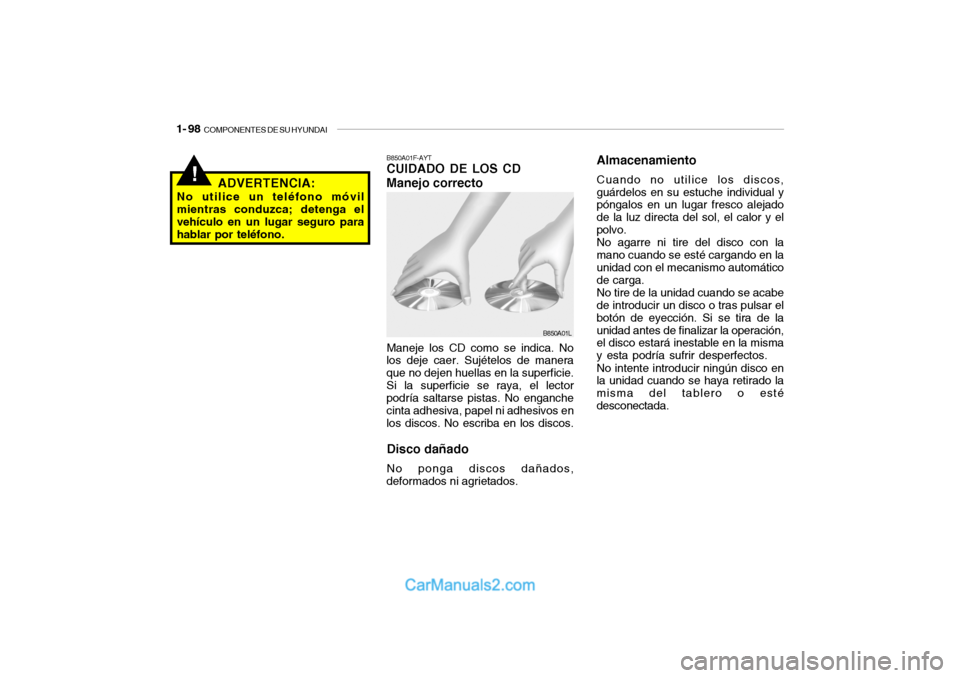

1- 98
COMPONENTES DE SU HYUNDAI
AlmacenamientoCuando no utilice los discos,
guárdelos en su estuche individual y
póngalos en un lugar fresco alejado
de la luz directa del sol, el calor y el
polvo.
No agarre ni tire del disco con la
mano cuando se esté cargando en la
unidad con el mecanismo automático
de carga.
No tire de la unidad cuando se acabe
de introducir un disco o tras pulsar el
botón de eyección. Si se tira de la
unidad antes de finalizar la operación,
el disco estará inestable en la misma
y esta podría sufrir desperfectos.
No intente introducir ningún disco en
la unidad cuando se haya retirado la
misma del tablero o esté
desconectada.
B850A01F-AYTCUIDADO DE LOS CD
Manejo correctoManeje los CD como se indica. No
los deje caer. Sujételos de manera
que no dejen huellas en la superficie.
Si la superficie se raya, el lector
podría saltarse pistas. No enganche
cinta adhesiva, papel ni adhesivos en
los discos. No escriba en los discos.Disco dañadoNo ponga discos dañados,
deformados ni agrietados.
B850A01L
!
ADVERTENCIA:
No utilice un teléfono móvil
mientras conduzca; detenga el
vehículo en un lugar seguro para
hablar por teléfono.

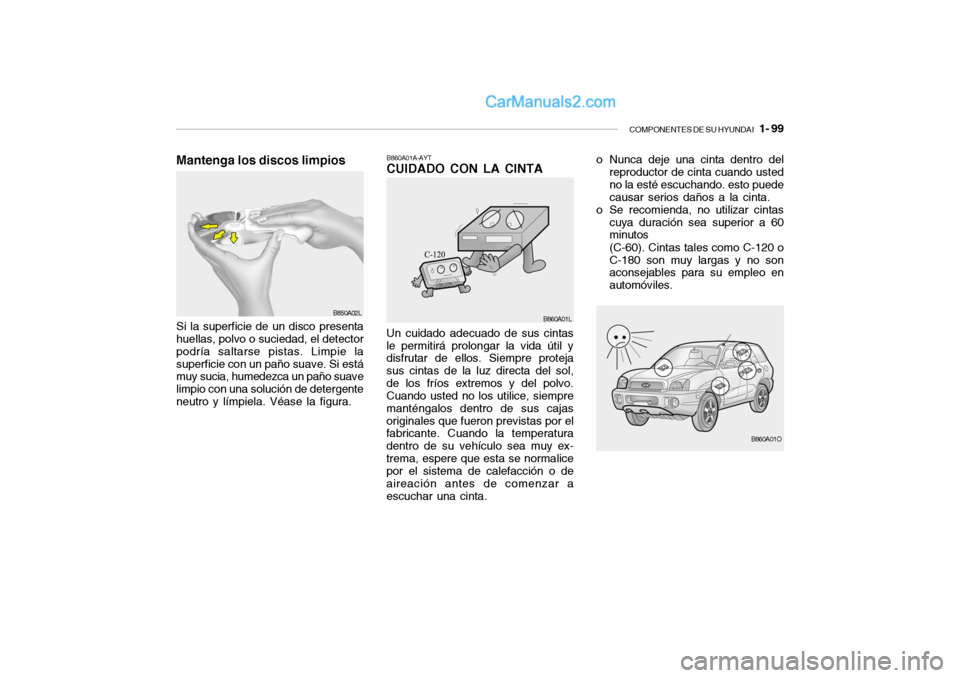

COMPONENTES DE SU HYUNDAI
1- 99
Mantenga los discos limpios
B850A02L
Un cuidado adecuado de sus cintas
le permitirá prolongar la vida útil y
disfrutar de ellos. Siempre proteja
sus cintas de la luz directa del sol,
de los fríos extremos y del polvo.
Cuando usted no los utilice, siempre
manténgalos dentro de sus cajas
originales que fueron previstas por el
fabricante. Cuando la temperatura
dentro de su vehículo sea muy ex-
trema, espere que esta se normalice
por el sistema de calefacción o de
aireación antes de comenzar a
escuchar una cinta.o Nunca deje una cinta dentro del
reproductor de cinta cuando usted
no la esté escuchando. esto puede
causar serios daños a la cinta.
o Se recomienda, no utilizar cintas
cuya duración sea superior a 60
minutos
(C-60). Cintas tales como C-120 o
C-180 son muy largas y no son
aconsejables para su empleo en
automóviles.B860A01A-AYTCUIDADO CON LA CINTA
B860A01L
B860A01O
Si la superficie de un disco presenta
huellas, polvo o suciedad, el detector
podría saltarse pistas. Limpie la
superficie con un paño suave. Si está
muy sucia, humedezca un paño suave
limpio con una solución de detergente
neutro y límpiela. Véase la figura.
