Hyundai Santa Fe 2006 Manuale del proprietario (in Italian)

8
INFORMAZIONI GENERALI
5
!

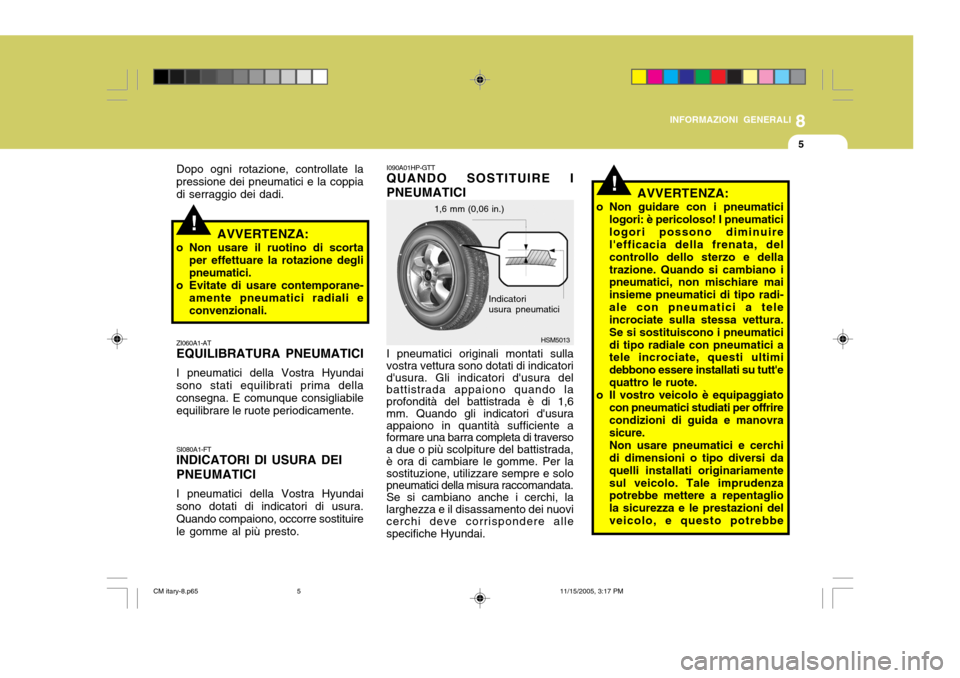

ZI060A1-AT EQUILIBRATURA PNEUMATICI I pneumatici della Vostra Hyundai sono stati equilibrati prima dellaconsegna. E comunque consigliabile equilibrare le ruote periodicamente. SI080A1-FT INDICATORI DI USURA DEI PNEUMATICI I pneumatici della Vostra Hyundai sono dotati di indicatori di usura. Quando compaiono, occorre sostituire le gomme al più presto.
!
1,6 mm (0,06 in.)
HSM5013
Indicatori usura pneumatici
I090A01HP-GTT QUANDO SOSTITUIRE I PNEUMATICI I pneumatici originali montati sulla
vostra vettura sono dotati di indicatori d'usura. Gli indicatori d'usura del battistrada appaiono quando la profondità del battistrada è di 1,6 mm. Quando gli indicatori d'usura appaiono in quantità sufficiente a formare una barra completa di traverso a due o più scolpiture del battistrada, è ora di cambiare le gomme. Per la sostituzione, utilizzare sempre e solo pneumatici della misura raccomandata. Se si cambiano anche i cerchi, la larghezza e il disassamento dei nuovi cerchi deve corrispondere alle specifiche Hyundai. AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumatici logori possono diminuire l'efficacia della frenata, del controllo dello sterzo e dellatrazione. Quando si cambiano i pneumatici, non mischiare mai insieme pneumatici di tipo radi-ale con pneumatici a tele incrociate sulla stessa vettura. Se si sostituiscono i pneumaticidi tipo radiale con pneumatici a tele incrociate, questi ultimi debbono essere installati su tutt'equattro le ruote.
o Il vostro veicolo è equipaggiato con pneumatici studiati per offrire condizioni di guida e manovra sicure. Non usare pneumatici e cerchi di dimensioni o tipo diversi da quelli installati originariamentesul veicolo. Tale imprudenza potrebbe mettere a repentaglio la sicurezza e le prestazioni delveicolo, e questo potrebbe
AVVERTENZA:
o Non usare il ruotino di scorta per effettuare la rotazione deglipneumatici.
o Evitate di usare contemporane- amente pneumatici radiali econvenzionali.
Dopo ogni rotazione, controllate lapressione dei pneumatici e la coppiadi serraggio dei dadi.
CM itary-8.p65
11/15/2005, 3:17 PM
5

8INFORMAZIONI GENERALI
6GOMMA DI SCORTA E ATTREZZI
I100A01CM-GTT La Vostra HYUNDAI è fornita di:
- Ruota di scorta
- Martinetto di sollevamento
- Chiave per i dadi ruota, Sbarra di prolunga per chiave, Chiave, Cacciavite
- Cric, Gancio di traino
causare un'errata manovra o un ribaltamento, con gravi lesioni per i passeggeri. Al momento di sostituire gli pneumatici, ricordare di installare su tutt'e quattro le ruotepneumatici e cerchi aventi dimensioni, caratteristiche, battistrada, marca e capacità dicarico identici. Tuttavia, qualora si dovesse decidere di equipaggiare ugualmente ilveicolo con una combinazione di pneumatici/cerchi non raccomandata dalla Hyundai perla marcia su terreno accidentato, non si dovranno utilizzare tali pneumatici/cerchi per la guidain autostrada.
OCM054008
CM itary-8.p65
11/15/2005, 3:17 PM
6

CARATTERISTICHE TECNICHE
9
9
MISURAZIONE..................................................................... 9-2
MOTORE .............................................................................. 9-3
TABELLA DI LUBR IFICAZIONE ........................................... 9-4
CM itary-9.p65 11/15/2005, 3:18 PM
1

9CARATTERISTICHE TECNICHE
2
J040A01CM-GTT IMPIANTO ELETTRICO
J060A01CM-GTT SISTEMA DI ALIMENTAZIONE J030A01CM-GTTPNEUMATICI J050A01CM-GTT FRENI
4650 4675 1890 1725 1795 2700 1615 1620
Lunghezza massima Larghezza massima Altezza massimaPasso Carreggiata
Anteriore Posteriore
Capacità serbatoio liquido 75 litri
Circuito idraulico sdoppiato con servofreno Dischi ventilati Dischi ventilati Azionato da un cavo, sulle ruote posteriori
Tipo Tipo freni ant. Tipo freni post. Freno di stazionamento
Standard Con portapacchi
* Con portapacchi mm
Standard OpzionaliDimensioni
Pneumatici 235/65R17 235/60R18
T165/90R17
Tipo Pieno Temporaneo
Carico normale
210(30) 420(60) Carico massimo
220(32)420(60)
Pressione kPa (PSI)
Descrizione Barreria AlternatoreDIESEL
CMF 90 L
120A (12V)
2,7 BENZINA
CMF 68 L
130A (13,5V)
MISURAZIONE
J010A01CM-GTT MISURAZIONE
CM itary-9.p65 11/15/2005, 3:18 PM
2

9
CARATTERISTICHE TECNICHE
3
J070A01CM-GTT MOTORE
BENZINA2,7 V6
6 cilindri Av in linea 86,7 x 75
2656
2 - 3 - 4 - 5 - 6 - 1 Autoregolazione Autoregolazione 680 ± 100
BTDC 7° ± 5°
VOCE
Tipo di motore Diametro e corsa (mm) Cilindrata (cc) Ordine di accemsioneGioco valvole (motore calado) Minimo giri motore (rpm) Messa in fase accensione (al minimo) DIESEL
2,2 CRDi
4 cilindri in linea SOHC
87 x 922188
1 - 3 - 4 - 2 - -
790 ± 100 -
Aspirazione Scarico
CM itary-9.p65 11/15/2005, 3:18 PM
3

9CARATTERISTICHE TECNICHE
4TABELLA DI LUBRIFICAZIONE
Voce
Olio motore Consumo dell'olio motore Cambio Olio della scatola del gruppo di trasferimento Olio assale posterioreLiquido refrigeranteScatola servosterzoLiquido freni e frizione Standard di riferimento per olio e grasso
API SJ, SL SAE 5W-20, 5W-30
o superiore, SAE 10W-30 (OLTRE -18°C)
ILSAC GF-3 SAE 15W-40 (OLTRE -13°C)
o superiore SAE 20W-50 (OLTRE -7°C)
API CH-4 o superiore SAE 30 (0°C ~ 40°C)
(VGT *3 Motori), SAE 20W-40 (OLTRE -10°C)
ACEA B4 o superiore SAE 15W-40 (OLTRE -15°C) SAE 10W-30 (-20°C ~ 40°C)SAE 5W-30 (-25°C ~ 10°C)SAE 0W-30 (SOTTO 10°C)*1, *2
*1. Limitato a condizioni di guida e zona di vendita*2. Sconsigliato per uso veicolo ad alta velocitá continuataCondizioni di guida normaliCondizioni di guida particolarmente gravoseHYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4)ORIGINALE HYUNDAI ATF SP-III, DIAMOND ATF SP-III,SK ATF SP-III o altre marche approvate dalla Hyndai Motor Co.,
HYPOID GEAR OIL API GL-5, SAE 75W/90 (SHELL SPIRAX Equivalent)HYPOID GEAR OIL API GL-5, SAE 75W/90 (SHELL SPIRAX Equivalent)
Glicol-etilenico su base per alluminioPSF-3DOT 3, DOT 4 o equivalente
J080A01CM-GTT
Quantità (litri)
Scarico e riempimento 2,7L : 4,5 Scarico e riempimento (con filtro olio) : 5,9
MAX. 1L / 1500 kmMAX. 1L / 1000 km1,9 (Benzina)/ 1,85 (Diesel)8,5 (Benzina)10,9 (Diesel)0,80,97 (Benzina), 8,4(Diesel)1Come richiesto
Manuale Automatico
*3. V.G.T : Turbocompressore a geometria variabile
Benzina Diesel
CM itary-9.p65 11/15/2005, 3:18 PM
4

INDICE ANALITICO
10
10
CM itary-10.p6511/15/2005, 3:18 PM
1

10INDICE ANALITICO
2
A ACCENDISIGARI ....................................................... 1-85
ALZACRISTALLI ELETTRICO ..................................1-19
ANTENNA ............................................................... 1-142
APERTURA DALL’INTERNO DELLO SPORTELLO
DEL SERBATOIO CARBURANTE .......................1-106
ARIA CONDIZIONATA .............................................. 6-18
AVVIAMENTO DEL MOTORE .................................... 2-6
AVVISATORE ACUSTICO ......................................1-112
BBAGAGLIAI O .......................................................... 1-103
BRACCIOCO ........................................................... 1-112
CCAMBIO AUTOMATICO (4 A/T, 5 A/T) ...................2-11
CAMBIO DEL FILTRO DELL’ARIA CONDIZIONATA ..................................................... 6-18
CAMBIO MANUALE .................................................... 2-8
CASSETTO PORTAOCCHIALI .................................1-95
CASSETTO PORTAOGGETTI ..................................1-95
CHIUSURA DELLE PORTE ........................................ 1-9
CINTURE DI SICUREZZA ........................................ 1-31
COMANDI PER IL RISCALDAMENTO ................... 1-123
COME AFFRONTARE LE CURVE ...........................2-26
COME PREVENIRE LA CORROSIONE ..................... 4-2 CONSIGLI PER UNA BUONA AZIONE
FRENANTE ............................................................ 2-24
CONTENITORE TERMICO .....................................1-135
CONTROLLI DEL RISCALDAMENTO/ RAFFREDDAMENTO ........................................... 1-118
CONTROLLI DI CARATTERE GENERALE ................ 6-4
CONTROLLO DEI FRENI ......................................... 6-17
CONTROLLO DEI FUSIBILI PRINCIPALI ................ 6-20
CONTROLLO DELLA BATTERI A .............................6-22
CONTROLLO DELLE ELETTROVENTOLE
DI RAFFREDDAMENTO ....... .................................6-24
CONTROLLO DELL’OLIO DEL CAMBIO
AUTOMATICO ........................................................ 6-14
CONTROLLO E SOSTITUZIONE DEL LIQUIDO REFRIGERANTE .................................. 6-10
CONTROLLO LIVELLO OLIO MOTORE .................... 6-6
CONTROLLO LUMINOSITÀ QUADRO STRUMENTI
(REOSTATO) ......................................................... 1-85
CONVERTITORE CATALITICO .................................. 7-3
DDESCRIZIONE DEL PANELLO FUSIBILI ................6-37
DISPOSITIVO ABS .................................................. 2-16
CM itary-10.p65 11/15/2005, 3:18 PM
2

10
INDICE ANALITICO
3
F
FILTRO DELL’ARIA CONDIZIONATA .....................1-137
FINESTRINI ............................................................... 1-18
FRENO DI STAZIONAMENTO ............................... 1-102
FUNZIONAMENTO 4 RUOTE MOTRICI NON DISI NSERIBILI .............................................. 2-19
GGOMMA DI SCORTA E ATTREZZI ........................... 8-6
GUIDA ECONOMI CA ................................................ 2-25
GUIDA SU PERCORSI AUTOSTRADALI ................ 2-29
GUIDARE D’INVERNO .............................................. 2-27
I IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI ................................................................. 1-5
IMMOBILIZER SYSTEM (SISTEMA IMMOBI LIZZATORE) ............................. 1-6
IMPIANTO RADI O STEREO .................................. 1-137
IN CASO DI FORATURA ........................................... 3-7 IN CASO DI SMARRIMENTO DELLE CHIAVI ........3-17
INTERRUTTORE DEL LUNOTTO TERMICO ...........1-84
INTERRUTTORE LUCI ANTINEBBIA ....................... 1-83
INTERRUTTORE LUCI MULTI-FUNCTION ...............1-77L LAMPEGGIATORI DI
EMERGENZA ........................ 1-83
LAVAGGIO E INCE RATURA ...................................... 4-3
LIVELLO DEL FLUI DO DEL SERVOSTERZO ......... 6-24
LUCE ABITA COLO ................................................... 1-93
LUCE DI SEGNALAZIONE PORTIERA APERTA .. 1-112
LUCE SUPPLEMENTARE DI STOP ......................1-106
LUCI D’EMERGENZA E LUCI DEGLI INDICATORI DI DIREZIONE ....................................................... 1-62
MMANUTENZIONE DEL VEICOLO SE USATO IN
CONDIZIONI PARTICOLARMENTE GRAVOSE ..... 5-7MANUTENZIONE DELLE CASSETTE ...................1-141
MISURAZIONE ............................................................ 9-2
MOTORE ..................................................................... 9-3
NN. WATT DELLE LAMPADINE ................................. 6-36
NUMERO DEL MOTORE ............................................ 8-2
NUMERO DI IDENTIFICAZIONE DEL VEICOLO (VIN) ........................................................ 8-2
OOROLOGIO DIGITALE .............................................. 1-84
CM itary-10.p65 11/15/2005, 3:18 PM
3

10INDICE ANALITICO
4
P PARTENZA CON I CAVI ............................................ 3-3
PER AVVIARE IL MOTORE ...................................... 2-4
PIANTONE DELLO STERZO ................................. 1-113
PNEUMATICI .............................................................. 8-3
PORTABIBITE ........................................................... 1-87
PORTAPACCHI ....................................................... 1-105
PORTELLONE POSTERIORE ................................1-103
POSACENERE .......................................................... 1-87
POSIZIONE DELLA CHIAVE ..................................... 2-5
PRECAUZIONI PER MANEGGIARE I CD ............. 1-140
PRESA D’ALIMENTAZIONE AUSILIARIA ................1-86
PRIMA DI AVVIARE IL MOTORE ............................. 2-4
PROGRAMMA DI CONTROLLO ELETTRONICO DELLA STABILITA (ESP) .................................................. 2-18
PROGRAMMA DI MANUTENZIONE .......................... 5-2
PROGRAMMA DI MANUTENZIONE .......................... 5-4
PROGRAMMATORE AUTOMATICO DI VELOCITÀ 1-114
PROTEZIONE DELLA CARROZZERIA ...................... 4-2
PULIZIA DEGLI INTERNI ........................................... 4-4PULSANTI DEL TIPO GIREVOLE E A PRESSIONE ........................................................ 1-119
QQUADRO STRUMENTI E INDICATORI ...................1-58
QUADRO STRUMENTI ............................................. 1-71R
RACCOMANDAZIONI RELATIVE AL CARBURANTE 1-4REGOLAZIONE DEL FASCIO DI LUCE DEI
PROIETTORI .........................................................
6-26
REQUISITI PER LA MANUTENZIONE PROGRAMMATA ..................................................... 5-3
RIMOZIONE DELL’ACQUA PRESENTE NEL FILTRO
DEL CARBURANTE ............................................... 6-25
RISCALDAMENTO “BI-LEVEL”
(DUPLICE FLUSSO D’ARIA) ...............................1-123
RUOTA DI SCORTA ................................................... 3-5
S SBLOCCAGGIO COFANO ......................................1-109
SBRINAMENTO/ DISAPPANNAMENTO ................1-124
SE IL MOTORE NON PARTE ................................... 3-2
SE IL MOTORE SURRISCALDA................................ 3-4
SE IL VEICOLO DEVE ESSERE TRAINATO ......... 3-13
SEDILI ....................................................................... 1-20
SERBATOIO LIQUI DO LAVAVETRI ......................... 6-14
SISTEMA CONTROLLO EMI SSIONI ......................... 7-2
SISTEMA DELL’ARIA CONDIZIONATA POSTERIORE ...................................................... 1-136
SISTEMA DELL’ARIA CONDIZI ONATA .................1-125
SISTEMA DI ALLARME ANTIFURTO ...................... 1-13
SISTEMA DI BLOCCAGGIO 4WD
(4 RUOTE MOTRICI) ............................................. 2-23
CM itary-10.p65 11/15/2005, 3:18 PM
4
