Hyundai Santa Fe 2007 Manual do proprietário (in Portuguese)

1CARACTERÍSTICAS DO SEU HYUNDAI
128VENTILAÇÃO
O seu HYUNDAI, está equipado com comandos de aquecimento para osventiladores aos níveis da cara e do chão, o que possibilita ter ar fresco saído dos ventiladores do tablier e arquente saído dos ventiladores do chão em simultaneo. Para usar esta particularidade:
o Regule o comando de entrada de ar para "Fresco (
)".
o Regule o comando do fluxo de ar
para "Nível da Cara e Chão (
)".
o Regule a velocidade da ventoínha para a velocidade desejada.
o Regule o comando de temperatura entre "Frio" e "Quente".
AQUECIMENTO AOS NÍVEIS DA CARA E CHÃO
B700A02A-APT B710A01S-APT Para usar o sistema de ventilação:
o Regule o comando de entrada de ar
para "Fresco (
)".
o Para direccionar todo o ar para os
ventiladores do tablier, regule o comando do fluxo de ar para "Cara (
)".
o Regule a velocidade da ventoínha para a velocidade desejada.
o Regule o comando de temperatura
entre "Frio" e "Quente".
OCM052152
COMANDOS DO AQUECIMENTO
B690A02S-APT
Para uso normal do aquecimento, ponha o comando de entrada de ar na posição"Fresco" (
) e o comando de
passagem de ar na posição "Chão"
( ). Para aquecimento rápido, o comando de entrada de ar deve estar na posição
"Recirculado" (
).
Se os vidros embaciarem, ponha o comando do fluxo de ar na posição "Desembaciamento" ( ). (O ar condicionado liga-se automaticamentee muda para o modo "Fresco"). Para dar o máximo de calor, ponha o comando de temperatura em "Quente".
OCM051035LOCM051040L

1
CARACTERÍSTICAS DO SEU HYUNDAI
129
B720A01CM-GPT Para utilizar o sistema de aquecimento/ ventilação para deescongelar oudesembaciar o pára-brisas. Para remover o embaciamento no interior do vidro do pára- brisas:
o Colocar o comando de fluxo de ar na
posição de descongelamento ( ). (O ar condicionado liga-se automaticamente e muda para o modo "Fresco".)
o Colocar o comando de regulação da temperatura na posição desejada.
o Regule a velocidade da ventoínha
para a velocidade desejada.
DESCONGELAMENTO/ DESEMBACIAMENTO
OCM051037L
Para remover o gelo ou o embaciamento no exterior dovidro do pára-brisas:
o Colocar o comando de fluxo de ar naposição de descongelamento ( ). (O ar condicionado liga-se automaticamente e muda para o modo "Fresco".)
o Colocar o comando da temperatura na posição mais quente.
o Ajuste a velocidade do ventilador
para a posição adequada.
OCM051038L NOTA: Quando o A/C está a funcionar continuamente na posição ( ) ou ( ), pode provocar o embaciamentoda parte externa do pára-brisas, devido à diferença de temperatura. Nesse caso rodar o controle para aposição ( ) e o ventilador para a posição mais baixa.

1CARACTERÍSTICAS DO SEU HYUNDAI
130AIR CONDICIONADO
SB730A1-FP (Se instalado) Interruptor do ar condicionado Para ligar o ar condicionado, carregar no respectivo botão. B740B02A-APT Funcionamento do ar condicionadoArrefecimento Para arrefecer o interior:
o Rodar o comando de velocidade do
ventilador.
o Ligar o ar condicionado, carregando no respectivo interruptor. Deve acender a luz avisadora.
o Colocar a entrada de ar em "Fresco (
)".
OCM052157
OCM051039LE
B730A01L-APT Sugestões para a Utilização
o Para evitar a entrada de poeira ou
gases desagradáveis no interior do carro, através do sistema de
ventilação, coloque, temporáriamente,o comando da entrada de ar em"Recirculação (
)". Não se esqueça
de voltar a colocar o comando em "Fresco (
)", depois de se passar a
zona em questão, para que o ar fresco continue a entrar no veiculo. Cons egue-
se assim assegurar aos ocupantes um ambiente confortável.
o O ar para o sistema de aquecimento/
ventilação é aspirado através dasgrelhas situada imediatamente à frente do pára-brisas. Deve ter o cuidado de inspeccionar estas,regularmente, para evitar que fiquem obstruidas com folhas, neve, gelo ou quaisquer sujidades.
o Para evitar o embaciamento interior do pára-brisas, coloque o comandode entrada de ar novo na posição(
), seleccione a velocidade
desejada para o ventilador, ligue o ar condicionado e regule o controlode temperatura para a temperatura desejada.

1
CARACTERÍSTICAS DO SEU HYUNDAI
131
o Colocar comando de temperatura em "Frio". ("Frio" implica máximo arrefecimento. A temperatura pode ser ajustada, deslocando o comando de temperatura na direcção de"Quente").
o Ajuste a velocidade do ventilador se
necessário. Para um mais rápidoarrefecimento, utilize uma velocidade
"Alta", ou temporáriamente escolha o
modo de "Recirculado (
)".
B740C01A-APT Desumificador Para desumidificar:
o Ligar o interruptor de controle daventoinha.
o Premir o botão de ar condicionado, fazendo acender o indicador luminoso ao mesmo tempo.
o Regule o controle de recepção do ar para "Fresco (
)".
o Ajustar o controle da saida do ar para
a posição "Cara (
)".
o Seleccionar a velocidade da ventoinha desejada. OCM051040L
o Para obter resultados mais rápidos,
seleccione uma velocidade maior.
o Ajustar a temperatura através do botão de controle, para proporcionar a qualidade de calor desejada.

1CARACTERÍSTICAS DO SEU HYUNDAI
132
SB730D1-FP Sugestões sobre a utilização
o Se o interior do carro estiver muitoquente quando entrar, abra as janelas durante alguns minutos para deixar sair o ar quente.
o Quando utilizar o ar condicionado, feche todas as janelas, para evitara entrada do ar quente.
o Quando se deslocar lentamente, em transito intenso, engrene umavelocidade baixa. Aumenta-se assim o regime do motor o que, por suavez, aumenta a velocidade do com- pressor do ar condicionado.
o Nas grandes subidas, desligue o ar condicionado para evitar um possivelsobreaquecimento do motor.
o Durante os meses de Inverno ou nos periodos em que o ar condicionadonão seja utilizado regularmente, ligue este sistema uma vez por outra,durante alguns minutos. Consegue- se assim fazer circular os lubrificantes, mantendo o sistemaem condições perfeitas, a qualquer momento.

1
CARACTERÍSTICAS DO SEU HYUNDAI
133
OCM052096L
SISTEMA AUTOMÁTICO DE CONTROLE DE AQUECIMENTO E REFRIGERAÇÃO
B970B01CM-GPT Comandos de aquecimento e refrigeração
B970A01Y-APT(Se instalado) O seu Hyundai está equipado com um sistema automático de controle deaquecimento e refrigeração que é controlado por si quando seleciona a temperatura desejada.
1. Interruptor AUTO(Comando Automático)
2. Interruptor OFF
3. Interruptor do ar condicionado
4. Janela do visor (Lado do conductor)
5. Botão de comando da temperatura
(Lado do conductor)
6.
Interruptor de comando do ventilador
7. Interruptor de commando da admissão de ar
8. Interruptor de comando de selecção da admissão de ar (Se instalado) 9. Janela do visor
(Lado do passageiro de frente)
10. Botão de comando da temperatura
(Lado do passageiro de frente)
11. Selector Dual de Controlo da Temperatura
12.
Interruptor de comando do fluxo de ar
13.Botão do Dispositivo de Descongelação do Pára-Brisas
14.Botão do Dispositivo de
Descongelação do Óculo Traseiro
15. Sistema de ar condicionado
trasero (Se instalado)

1CARACTERÍSTICAS DO SEU HYUNDAI
134
B970C01CM-GPT Funcionamento automatico O sistema FATC (Controlo Temperatura Completamente Automático), controlaautomaticamente o aquecimento e arrefecimento, do seguinte modo:
1. Prima o botão AUTO. É mostrada a
indicação AUTO no visor. Os modos de funcionamento, a velocidade doventilador, a entrada de ar e o sistema de ar condicionado serão controlados automaticamente de acordo com aregulação da temperatura. 2. Rode o botão "TEMP" de modo a
seleccionar a temperatura desejada.A temperatura aumenta para o máximo 32°C (90°F) quando o botão é rodado no sentido dos ponteiros dorelógio. A temperatura diminui para o mínimo 17°C (62°F) quando o botão é rodado no sentido contrário aosponteiros do relógio.
OCM052098 NOTA: Se a bateria foi descarregada ou desligada, o modo temperatura será colocado automaticamente em grauscentigrados. Isto é normal e pode ser ajustar o modo temperatura de grauscentígrados para graus Fahrenheit como se segue; Premir o botão MODE durante 3segundos ou mais em conjunto com o botão DUAL . Isto mostra que a unidade de temperatura foi ajustadapara graus centigrados ou Fahren- heit (°C


°F ou °F


°C).
OCM052101

1
CARACTERÍSTICAS DO SEU HYUNDAI

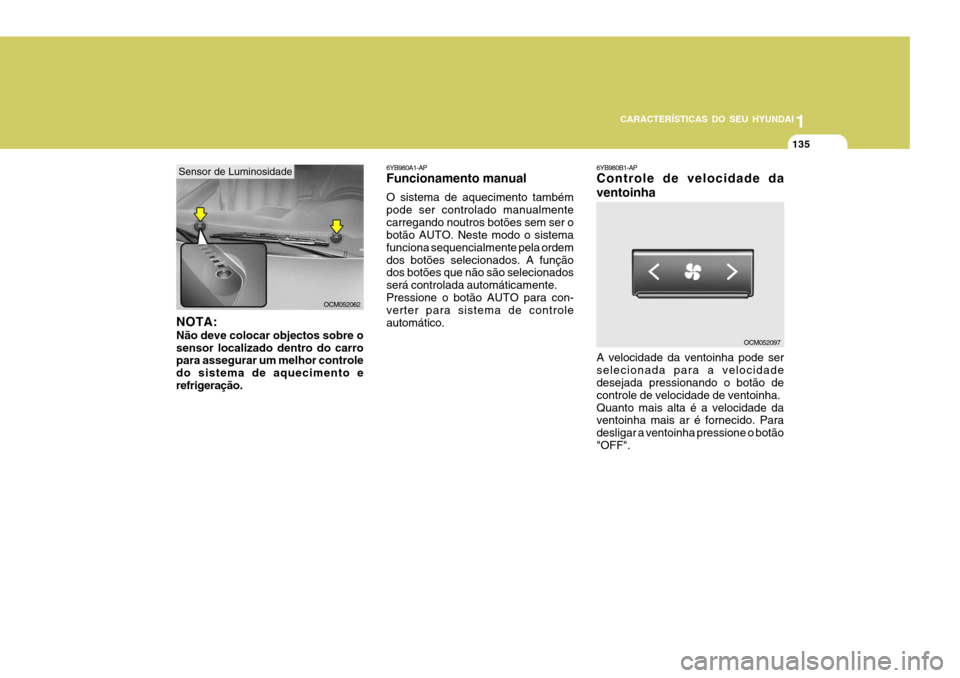

135
6YB980A1-AP Funcionamento manual O sistema de aquecimento também pode ser controlado manualmentecarregando noutros botões sem ser o botão AUTO. Neste modo o sistema funciona sequencialmente pela ordemdos botões selecionados. A função dos botões que não são selecionados será controlada automáticamente.Pressione o botão AUTO para con- verter para sistema de controle automático.
OCM052062
NOTA: Não deve colocar objectos sobre o sensor localizado dentro do carro para assegurar um melhor controle do sistema de aquecimento erefrigeração.6YB980B1-AP Controle de velocidade da ventoinha A velocidade da ventoinha pode ser selecionada para a velocidade desejada pressionando o botão de controle de velocidade de ventoinha.Quanto mais alta é a velocidade da ventoinha mais ar é fornecido. Para desligar a ventoinha pressione o botão"OFF". OCM052097Sensor de Luminosidade

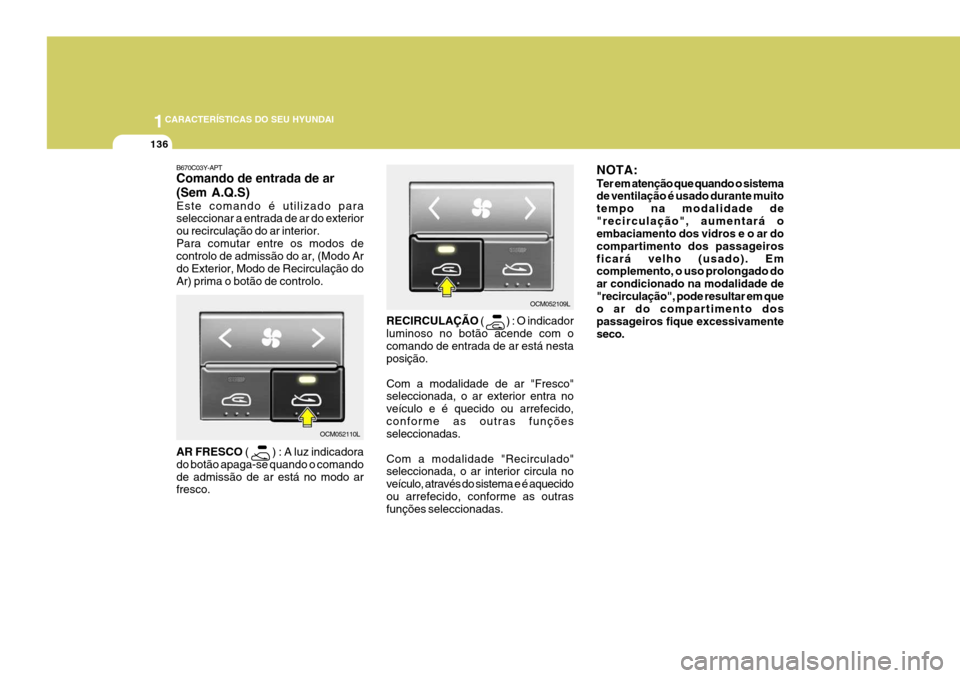

1CARACTERÍSTICAS DO SEU HYUNDAI
136
B670C03Y-APT Comando de entrada de ar (Sem A.Q.S) Este comando é utilizado para seleccionar a entrada de ar do exterior ou recirculação do ar interior.Para comutar entre os modos de controlo de admissão do ar, (Modo Ar do Exterior, Modo de Recirculação doAr) prima o botão de controlo. AR FRESCO (
) : A luz indicadora
do botão apaga-se quando o comando de admissão de ar está no modo ar fresco. RECIRCULAÇÃO
(
) : O indicador
luminoso no botão acende com o comando de entrada de ar está nesta posição. Com a modalidade de ar "Fresco" seleccionada, o ar exterior entra no veículo e é quecido ou arrefecido,conforme as outras funções seleccionadas. Com a modalidade "Recirculado" seleccionada, o ar interior circula no veículo, através do sistema e é aquecidoou arrefecido, conforme as outras funções seleccionadas.
OCM052110L
OCM052109L NOTA: Ter em atenção que quando o sistema de ventilação é usado durante muito tempo na modalidade de"recirculação", aumentará o embaciamento dos vidros e o ar do compartimento dos passageirosficará velho (usado). Em complemento, o uso prolongado do ar condicionado na modalidade de"recirculação", pode resultar em que o ar do compartimento dos passageiros fique excessivamenteseco.

1

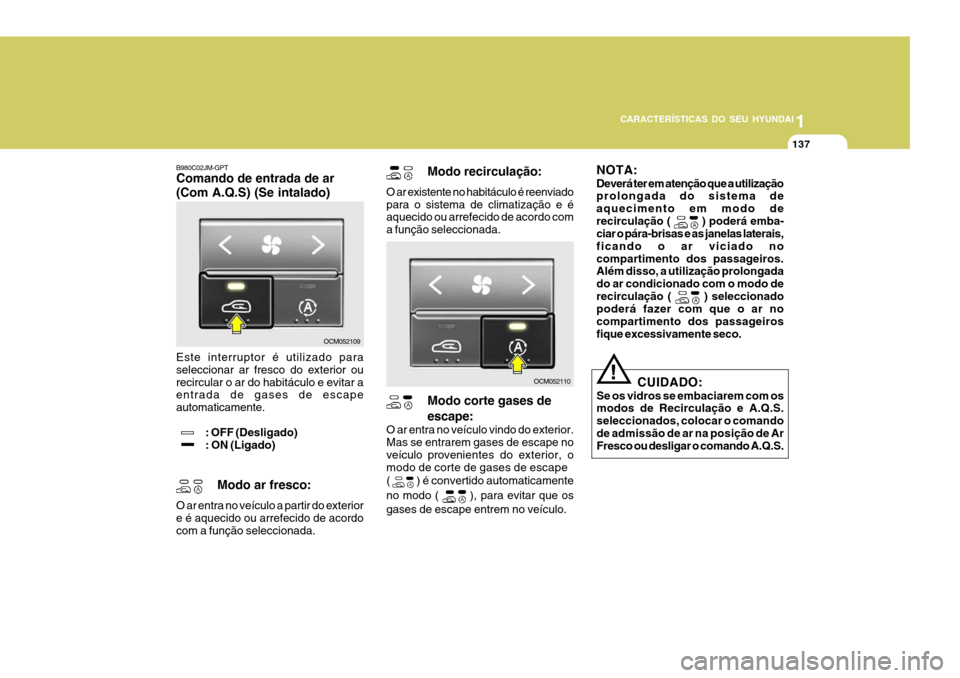

CARACTERÍSTICAS DO SEU HYUNDAI
137
!
B980C02JM-GPT Comando de entrada de ar (Com A.Q.S) (Se intalado) Este interruptor é utilizado para seleccionar ar fresco do exterior ourecircular o ar do habitáculo e evitar a entrada de gases de escape automaticamente.
: OFF (Desligado): ON (Ligado)
Modo ar fresco:
O ar entra no veículo a partir do exterior e é aquecido ou arrefecido de acordo com a função seleccionada.
Modo recirculação:
O ar existente no habitáculo é reenviado para o sistema de climatização e é aquecido ou arrefecido de acordo com a função seleccionada.
OCM052109 NOTA: Deverá ter em atenção que a utilização prolongada do sistema de aquecimento em modo derecirculação (
) poderá emba-
ciar o pára-brisas e as janelas laterais, ficando o ar viciado nocompartimento dos passageiros. Além disso, a utilização prolongada do ar condicionado com o modo derecirculação (
) seleccionado
poderá fazer com que o ar no compartimento dos passageirosfique excessivamente seco.
OCM052110
Modo corte gases de escape:
O ar entra no veículo vindo do exterior. Mas se entrarem gases de escape no veículo proven ientes do exterior, o
modo de corte de gases de escape (
) é convertido automaticamente
no modo (
), para evitar que os
gases de escape entrem no veículo. CUIDADO:
Se os vidros se embaciarem com os modos de Recirculação e A.Q.S. seleccionados, colocar o comandode admissão de ar na posição de Ar Fresco ou desligar o comando A.Q.S.
