Hyundai Santa Fe 2008 Betriebsanleitung (in German)

1

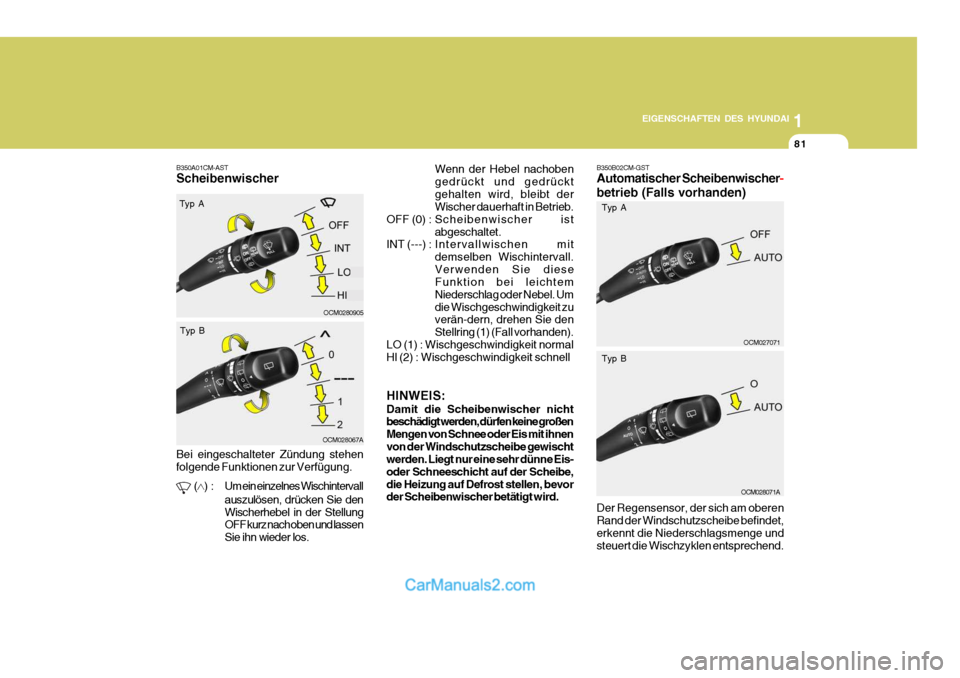

EIGENSCHAFTEN DES HYUNDAI
81
OCM027071
B350B02CM-GST Automatischer Scheibenwischer
-
betrieb (Falls vorhanden)
OCM0280905
B350A01CM-AST Scheibenwischer
Typ A
OCM028067A
Typ B
Bei eingeschalteter Zündung stehen folgende Funktionen zur Verfügung.
() : Um ein einzelnes Wischintervall auszulösen, drücken Sie den Wischerhebel in der Stellung OFF kurz nach oben und lassen Sie ihn wieder los.OCM028071A
Typ A Typ B
Wenn der Hebel nachoben gedrückt und gedrücktgehalten wird, bleibt der Wischer dauerhaft in Betrieb.
OFF (0) : Scheibenwischer ist abgeschaltet.
INT (---) : Intervallwischen mitdemselben Wischintervall.Verwenden Sie diese Funktion bei leichtem Niederschlag oder Nebel. Umdie Wischgeschwindigkeit zu verän-dern, drehen Sie den Stellring (1) (Fall vorhanden).
LO (1) : Wischgeschwindigkeit normal
HI (2) : Wischgeschwindigkeit schnell HINWEIS: Damit die Scheibenwischer nicht beschädigt werden, dürfen keine großen Mengen von Schnee oder Eis mit ihnenvon der Windschutzscheibe gewischt werden. Liegt nur eine sehr dünne Eis- oder Schneeschicht auf der Scheibe,die Heizung auf Defrost stellen, bevor der Scheibenwischer betätigt wird.
Der Regensensor, der sich am oberen Rand der Windschutzscheibe befindet,erkennt die Niederschlagsmenge und steuert die Wischzyklen entsprechend.

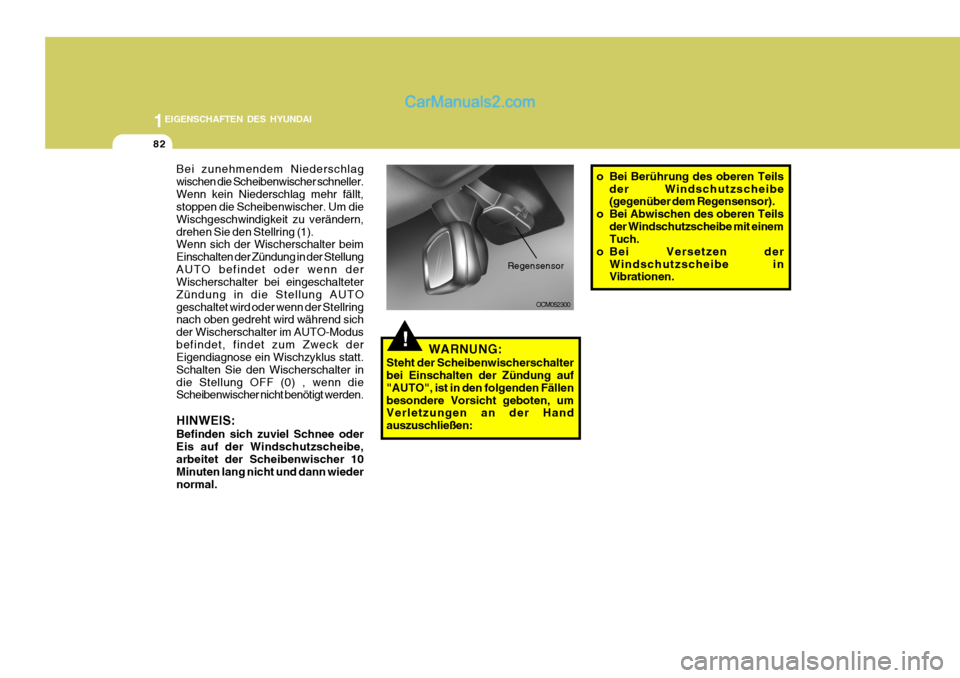

1EIGENSCHAFTEN DES HYUNDAI
82
!WARNUNG:
Steht der Scheibenwischerschalter bei Einschalten der Zündung auf "AUTO", ist in den folgenden Fällenbesondere Vorsicht geboten, um Verletzungen an der Hand auszuschließen: OCM052300
Regensensor
o Bei Berührung des oberen Teils
der Windschutzscheibe (gegenüber dem Regensensor).
o Bei Abwischen des oberen Teils der Windschutzscheibe mit einemTuch.
o Bei Versetzen der Windschutzscheibe inVibrationen.
Bei zunehmendem Niederschlag wischen die Scheibenwischer schneller.Wenn kein Niederschlag mehr fällt, stoppen die Scheibenwischer. Um die Wischgeschwindigkeit zu verändern,drehen Sie den Stellring (1). Wenn sich der Wischerschalter beim Einschalten der Zündung in der StellungAUTO befindet oder wenn der Wischerschalter bei eingeschalteter Zündung in die Stellung AUTOgeschaltet wird oder wenn der Stellring nach oben gedreht wird während sich der Wischerschalter im AUTO-Modusbefindet, findet zum Zweck der Eigendiagnose ein Wischzyklus statt. Schalten Sie den Wischerschalter indie Stellung OFF (0) , wenn die Scheibenwischer nicht benötigt werden. HINWEIS: Befinden sich zuviel Schnee oder Eis auf der Windschutzscheibe, arbeitet der Scheibenwischer 10 Minuten lang nicht und dann wiedernormal.

1

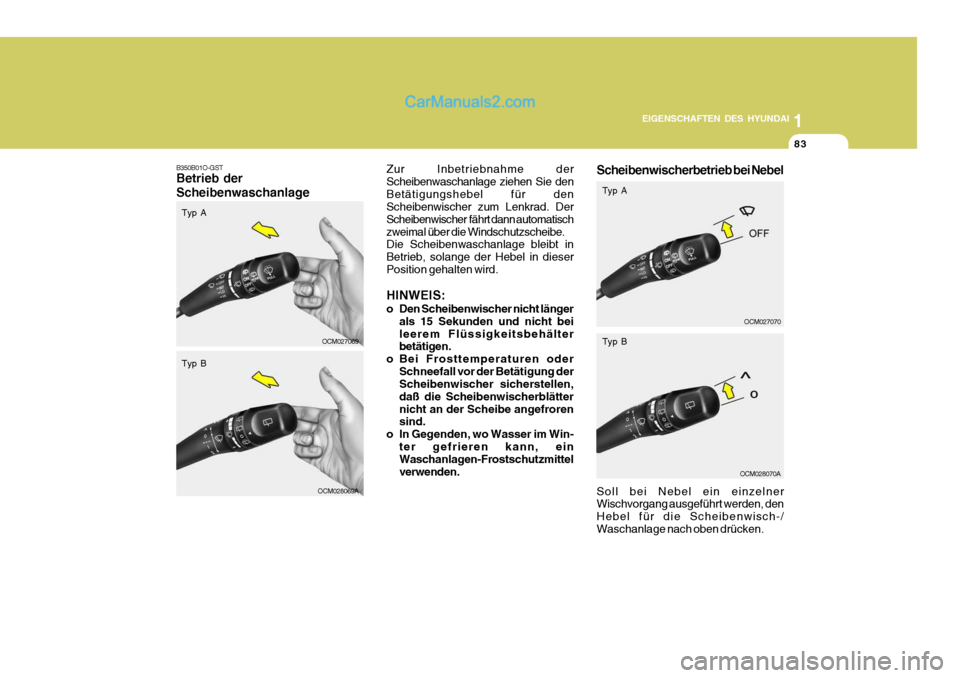

EIGENSCHAFTEN DES HYUNDAI
83
OCM027069
B350B01O-GST Betrieb der Scheibenwaschanlage
Zur Inbetriebnahme der Scheibenwaschanlage ziehen Sie denBetätigungshebel für den Scheibenwischer zum Lenkrad. Der Scheibenwischer fährt dann automatischzweimal über die Windschutzscheibe. Die Scheibenwaschanlage bleibt in Betrieb, solange der Hebel in dieserPosition gehalten wird. HINWEIS:
o Den Scheibenwischer nicht länger
als 15 Sekunden und nicht bei leerem Flüssigkeitsbehälter betätigen.
o Bei Frosttemperaturen oder Schneefall vor der Betätigung derScheibenwischer sicherstellen, daß die Scheibenwischerblätternicht an der Scheibe angefroren sind.
o In Gegenden, wo Wasser im Win- ter gefrieren kann, einWaschanlagen-Frostschutzmittel verwenden.
OCM028069A
Typ A Typ B
Scheibenwischerbetrieb bei Nebel
OCM027070
Soll bei Nebel ein einzelner Wischvorgang ausgeführt werden, den Hebel für die Scheibenwisch-/Waschanlage nach oben drücken.
OCM028070A
Typ A Typ B

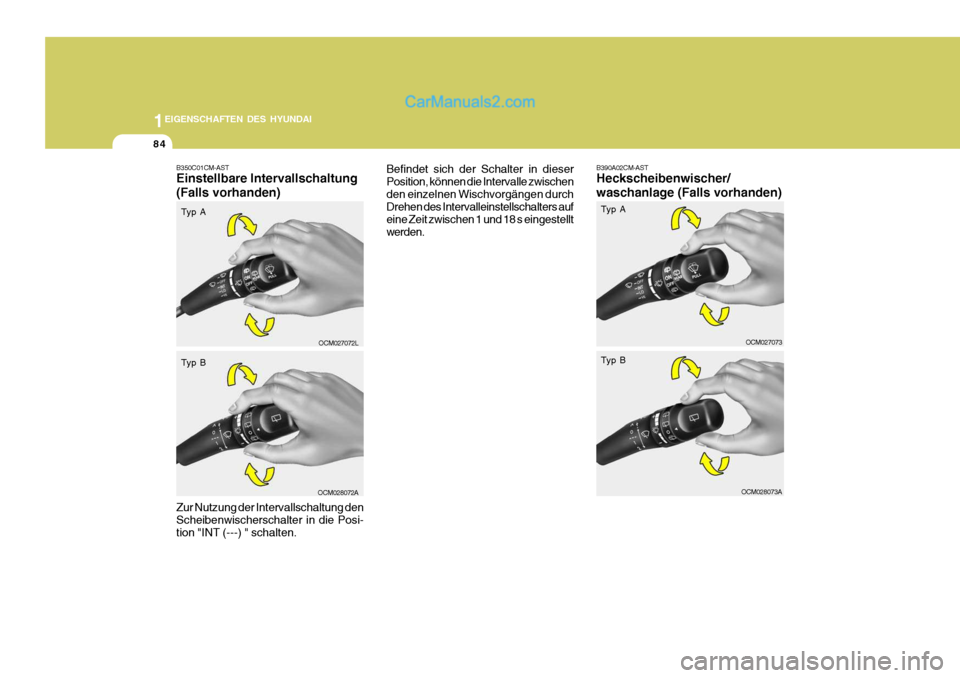

1EIGENSCHAFTEN DES HYUNDAI
84
OCM027073
B390A02CM-AST Heckscheibenwischer/ waschanlage (Falls vorhanden)
Befindet sich der Schalter in dieser Position, können die Intervalle zwischenden einzelnen Wischvorgängen durch Drehen des Intervalleinstellschalters auf eine Zeit zwischen 1 und 18 s eingestelltwerden.
OCM028073A
Typ A Typ B
B350C01CM-AST Einstellbare Intervallschaltung (Falls vorhanden)
OCM027072L
OCM028072A
Typ A Typ B
Zur Nutzung der Intervallschaltung den Scheibenwischerschalter in die Posi- tion "INT (---) " schalten.

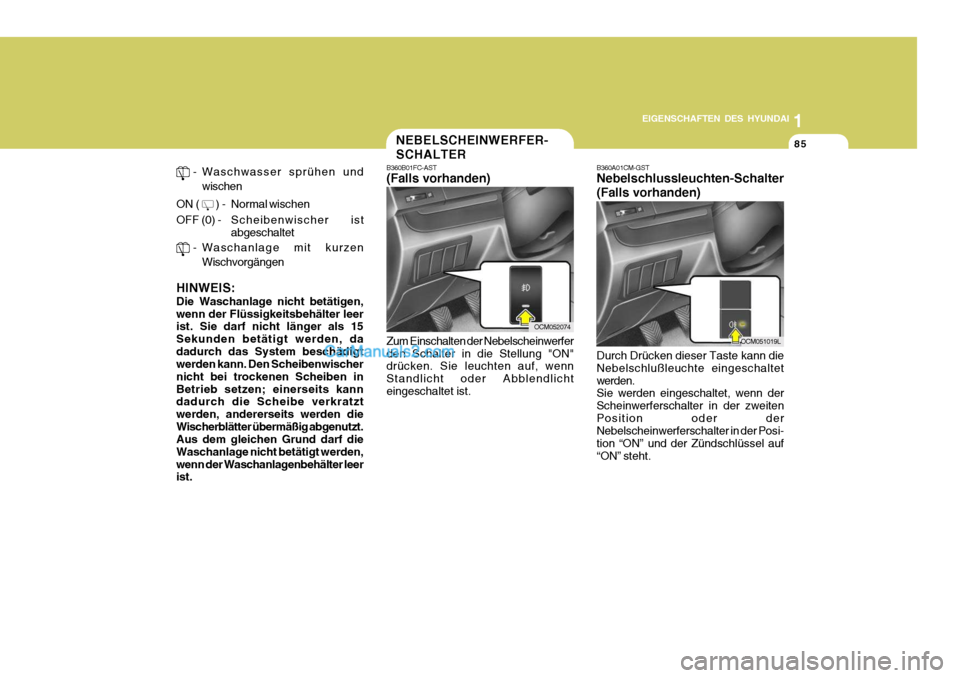

1
EIGENSCHAFTEN DES HYUNDAI
85
OCM052074
OCM051019L
NEBELSCHEINWERFER- SCHALTER
B360B01FC-AST (Falls vorhanden) Zum Einschalten der Nebelscheinwerfer den Schalter in die Stellung "ON" drücken. Sie leuchten auf, wenn Standlicht oder Abblendlichteingeschaltet ist. B360A01CM-GST Nebelschlussleuchten-Schalter (Falls vorhanden) Durch Drücken dieser Taste kann die Nebelschlußleuchte eingeschaltetwerden. Sie werden eingeschaltet, wenn der Scheinwerferschalter in der zweitenPosition oder der Nebelscheinwerferschalter in der Posi- tion “ON” und der Zündschlüssel auf“ON” steht.
- Waschwasser sprühen und
wischen
ON (
) - Normal wischen
OFF (0) - Scheibenwischer ist abgeschaltet
- Waschanlage mit kurzen
Wischvorgängen
HINWEIS: Die Waschanlage nicht betätigen, wenn der Flüssigkeitsbehälter leer ist. Sie darf nicht länger als 15 Sekunden betätigt werden, dadadurch das System beschädigt werden kann. Den Scheibenwischer nicht bei trockenen Scheiben inBetrieb setzen; einerseits kann dadurch die Scheibe verkratzt werden, andererseits werden dieWischerblätter übermäßig abgenutzt. Aus dem gleichen Grund darf die Waschanlage nicht betätigt werden,wenn der Waschanlagenbehälter leer ist.

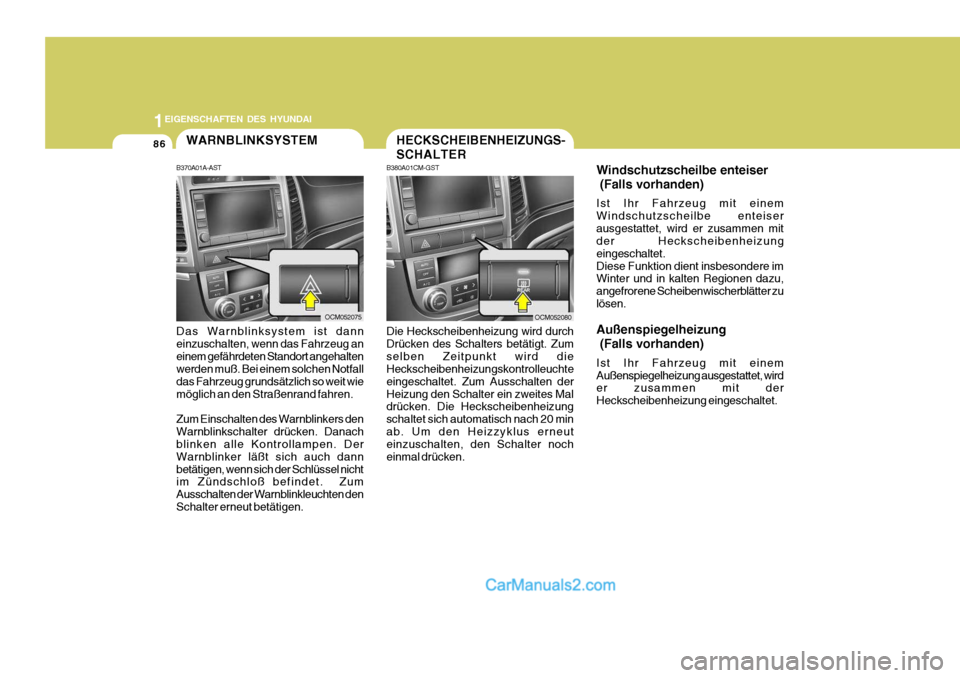

1EIGENSCHAFTEN DES HYUNDAI
86
OCM052080OCM052075
WARNBLINKSYSTEM
B370A01A-AST Das Warnblinksystem ist dann einzuschalten, wenn das Fahrzeug aneinem gefährdeten Standort angehalten werden muß. Bei einem solchen Notfall das Fahrzeug grundsätzlich so weit wiemöglich an den Straßenrand fahren. Zum Einschalten des Warnblinkers den Warnblinkschalter drücken. Danach blinken alle Kontrollampen. Der Warnblinker läßt sich auch dannbetätigen, wenn sich der Schlüssel nicht im Zündschloß befindet. Zum Ausschalten der Warnblinkleuchten denSchalter erneut betätigen.HECKSCHEIBENHEIZUNGS- SCHALTER
B380A01CM-GST Die Heckscheibenheizung wird durch Drücken des Schalters betätigt. Zumselben Zeitpunkt wird die Heckscheibenheizungskontrolleuchte eingeschaltet. Zum Ausschalten derHeizung den Schalter ein zweites Mal drücken. Die Heckscheibenheizung schaltet sich automatisch nach 20 minab. Um den Heizzyklus erneut einzuschalten, den Schalter noch einmal drücken. Windschutzscheilbe enteiser (Falls vorhanden) Ist Ihr Fahrzeug mit einem Windschutzscheilbe enteiserausgestattet, wird er zusammen mit der Heckscheibenheizung eingeschaltet.Diese Funktion dient insbesondere im Winter und in kalten Regionen dazu, angefrorene Scheibenwischerblätter zulösen. Außenspiegelheizung (Falls vorhanden) Ist Ihr Fahrzeug mit einem Außenspiegelheizung
ausgestattet, wird
er zusammen mit derHeckscheibenheizung eingeschaltet.

1

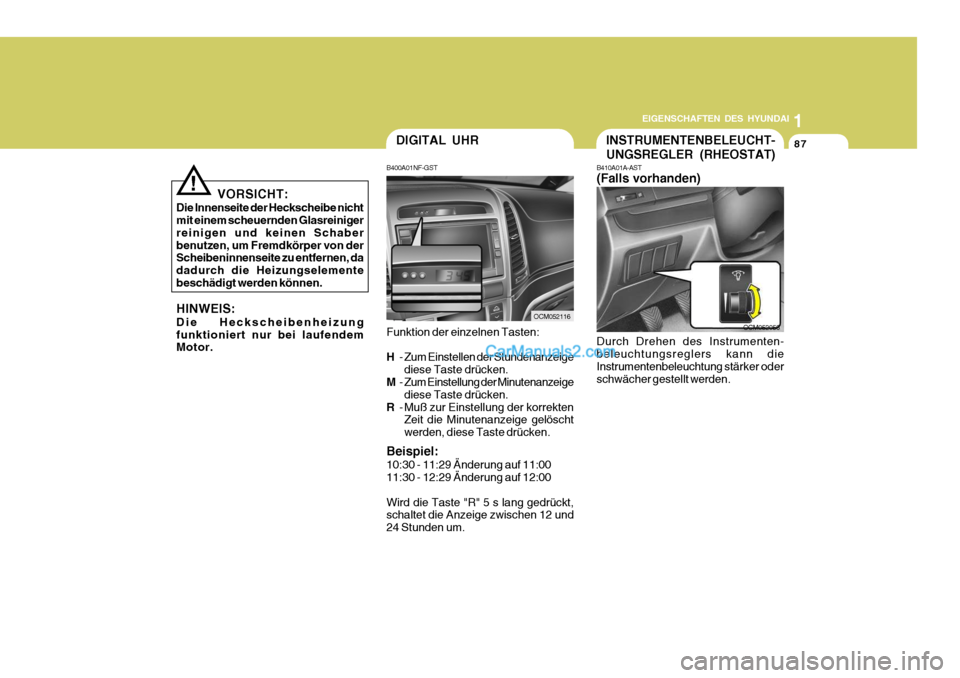

EIGENSCHAFTEN DES HYUNDAI
87
OCM052116
DIGITAL UHR
B400A01NF-GST Funktion der einzelnen Tasten: H - Zum Einstellen der Stundenanzeige
diese Taste drücken.
M - Zum Einstellung der Minutenanzeige
diese Taste drücken.
R - Muß zur Einstellung der korrekten
Zeit die Minutenanzeige gelöscht werden, diese Taste drücken.
Beispiel: 10:30 - 11:29 Änderung auf 11:00 11:30 - 12:29 Änderung auf 12:00 Wird die Taste "R" 5 s lang gedrückt, schaltet die Anzeige zwischen 12 und 24 Stunden um.
! VORSICHT:
Die Innenseite der Heckscheibe nicht mit einem scheuernden Glasreiniger reinigen und keinen Schaberbenutzen, um Fremdkörper von der Scheibeninnenseite zu entfernen, da dadurch die Heizungselementebeschädigt werden können. HINWEIS: Die Heckscheibenheizung funktioniert nur bei laufendem Motor.
OCM052056
INSTRUMENTENBELEUCHT- UNGSREGLER (RHEOSTAT)
B410A01A-AST (Falls vorhanden) Durch Drehen des In strumenten-
beleuchtungsreglers kann die Instrumentenbeleuchtung stärker oder
schwächer gestellt werden.

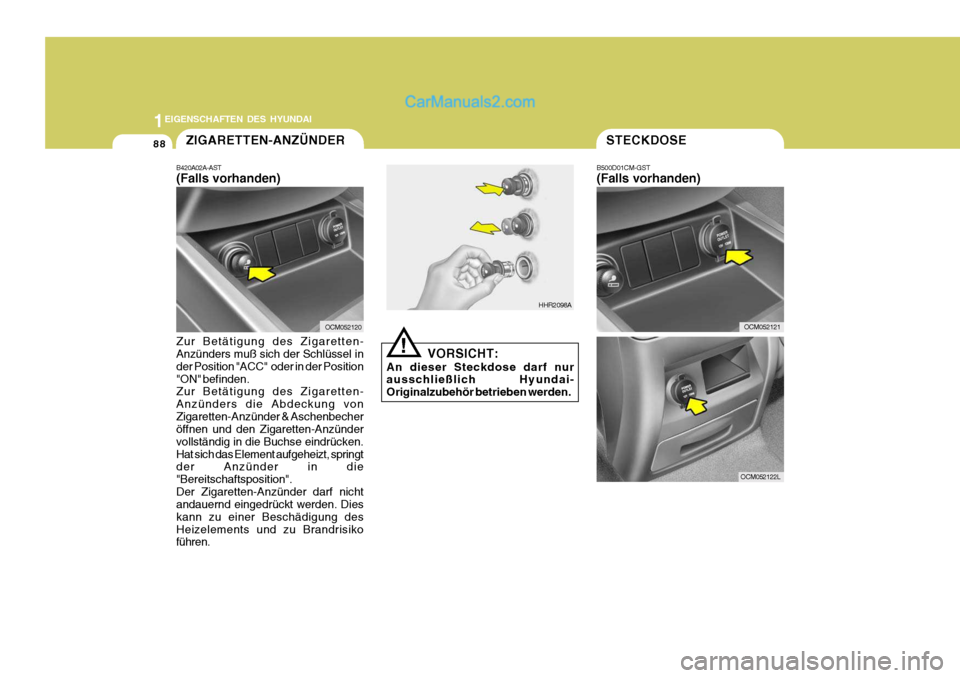

1EIGENSCHAFTEN DES HYUNDAI
88
OCM052121
OCM052122L
STECKDOSE
B500D01CM-GST (Falls vorhanden)
OCM052120
HHR2098A
VORSICHT:
An dieser Steckdose darf nur ausschließlich Hyundai- Originalzubehör betrieben werden.
!
ZIGARETTEN-ANZÜNDER
B420A02A-AST (Falls vorhanden)
Zur Betätigung des Zigaretten- Anzünders muß sich der Schlüssel in der Position "ACC" oder in der Position"ON" befinden. Zur Betätigung des Zigaretten- Anzünders die Abdeckung vonZigaretten-Anzünder & Aschenbecher öffnen und den Zigaretten-Anzünder vollständig in die Buchse eindrücken.Hat sich das Element aufgeheizt, springt der Anzünder in die "Bereitschaftsposition".Der Zigaretten-Anzünder darf nicht andauernd eingedrückt werden. Dies kann zu einer Beschädigung desHeizelements und zu Brandrisiko führen.

1

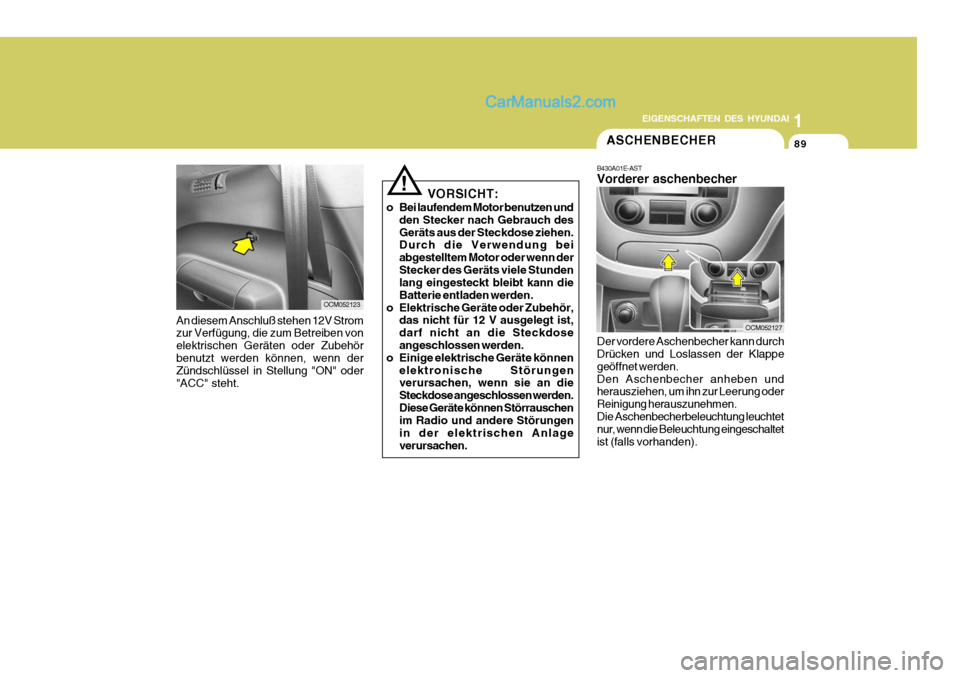

EIGENSCHAFTEN DES HYUNDAI
89
OCM052123
!
An diesem Anschluß stehen 12V Strom zur Verfügung, die zum Betreiben von elektrischen Geräten oder Zubehörbenutzt werden können, wenn der Zündschlüssel in Stellung "ON" oder "ACC" steht. VORSICHT:
o Bei laufendem Motor benutzen und den Stecker nach Gebrauch desGeräts aus der Steckdose ziehen. Durch die Verwendung bei abgestelltem Motor oder wenn derStecker des Geräts viele Stunden lang eingesteckt bleibt kann die Batterie entladen werden.
o Elektrische Geräte oder Zubehör, das nicht für 12 V ausgelegt ist,darf nicht an die Steckdose angeschlossen werden.
o Einige elektrische Geräte können elektronische Störungenverursachen, wenn sie an die Steckdose angeschlossen werden.Diese Geräte können Störrauschen im Radio und andere Störungen in der elektrischen Anlageverursachen.
ASCHENBECHER
B430A01E-AST Vorderer aschenbecher Der vordere Aschenbecher kann durch Drücken und Loslassen der Klappe geöffnet werden.Den Aschenbecher anheben und herausziehen, um ihn zur Leerung oder Reinigung herauszunehmen.Die Aschenbecherbeleuchtung leuchtet
nur, wenn die Beleuchtung eingeschaltet
ist (falls vorhanden).
OCM052127

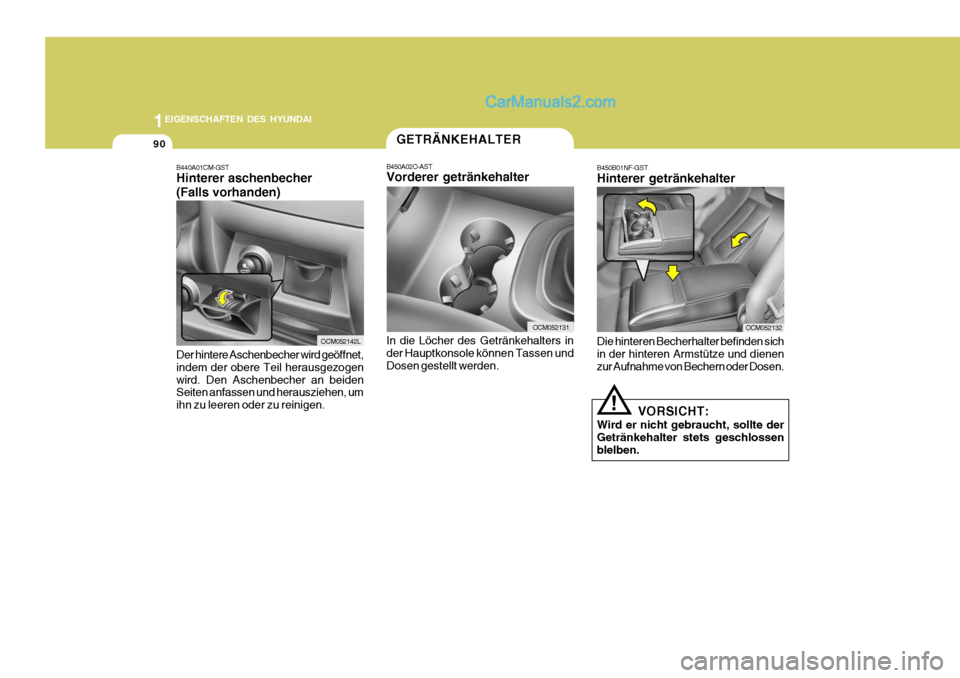

1EIGENSCHAFTEN DES HYUNDAI
90
OCM052132
!
VORSICHT:
Wird er nicht gebraucht, sollte der Getränkehalter stets geschlossen blelben.
B450B01NF-GST Hinterer getränkehalter Die hinteren Becherhalter befinden sich in der hinteren Armstütze und dienen zur Aufnahme von Bechern oder Dosen.
GETRÄNKEHALTER
B440A01CM-GST Hinterer aschenbecher (Falls vorhanden) Der hintere Aschenbecher wird geöffnet, indem der obere Teil herausgezogenwird. Den Aschenbecher an beiden Seiten anfassen und herausziehen, um ihn zu leeren oder zu reinigen. B450A02O-AST Vorderer getränkehalter In die Löcher des Getränkehalters in der Hauptkonsole können Tassen und Dosen gestellt werden.
OCM052142L
OCM052131
