Hyundai Santa Fe 2008 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2008, Model line: Santa Fe, Model: Hyundai Santa Fe 2008Pages: 296, PDF Size: 10.65 MB
Page 271 of 296

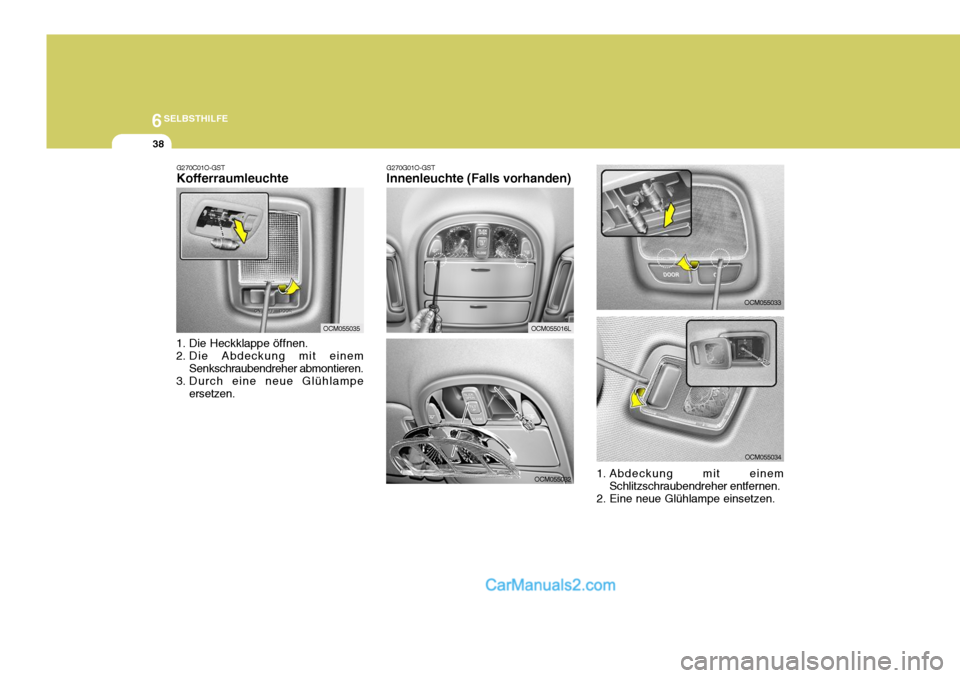

6SELBSTHILFE
38
OCM055033
OCM055034
1. Abdeckung mit einem Schlitzschraubendreher entfernen.
2. Eine neue Glühlampe einsetzen.
G270G01O-GST Innenleuchte (Falls vorhanden)
OCM055016L
OCM055032
G270C01O-GST Kofferraumleuchte
1. Die Heckklappe öffnen.
2. Die Abdeckung mit einem Senkschraubendreher abmontieren.
3. Durch eine neue Glühlampe ersetzen.
OCM055035
Page 272 of 296
6
SELBSTHILFE
39

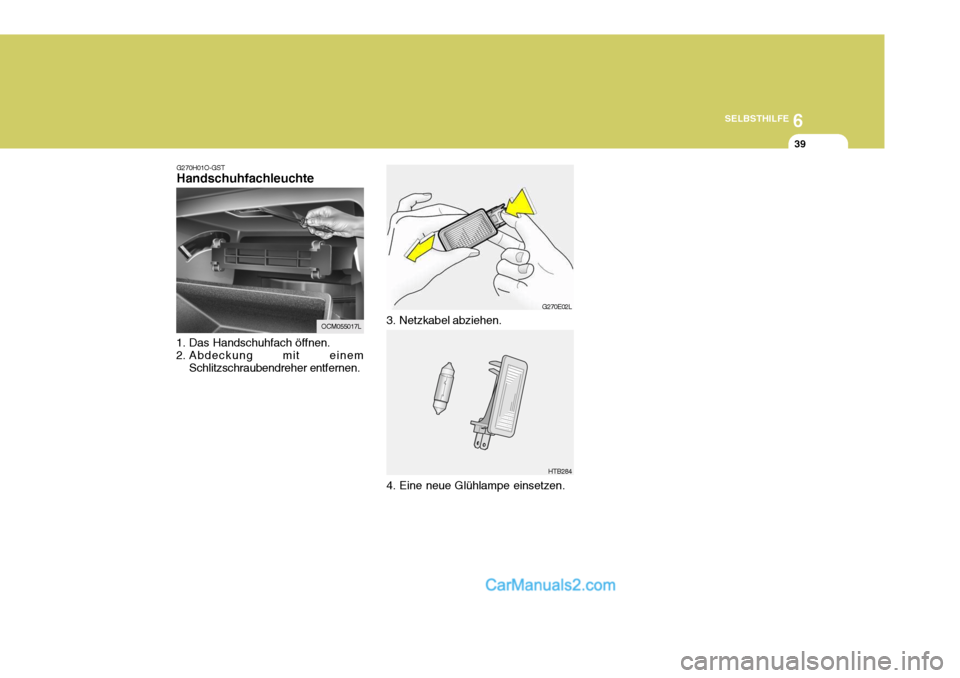

G270H01O-GST Handschuhfachleuchte
1. Das Handschuhfach öffnen.
2. Abdeckung mit einem Schlitzschraubendreher entfernen.
OCM055017L
G270E02L
HTB284
3. Netzkabel abziehen.
4. Eine neue Glühlampe einsetzen.
Page 273 of 296
6SELBSTHILFE

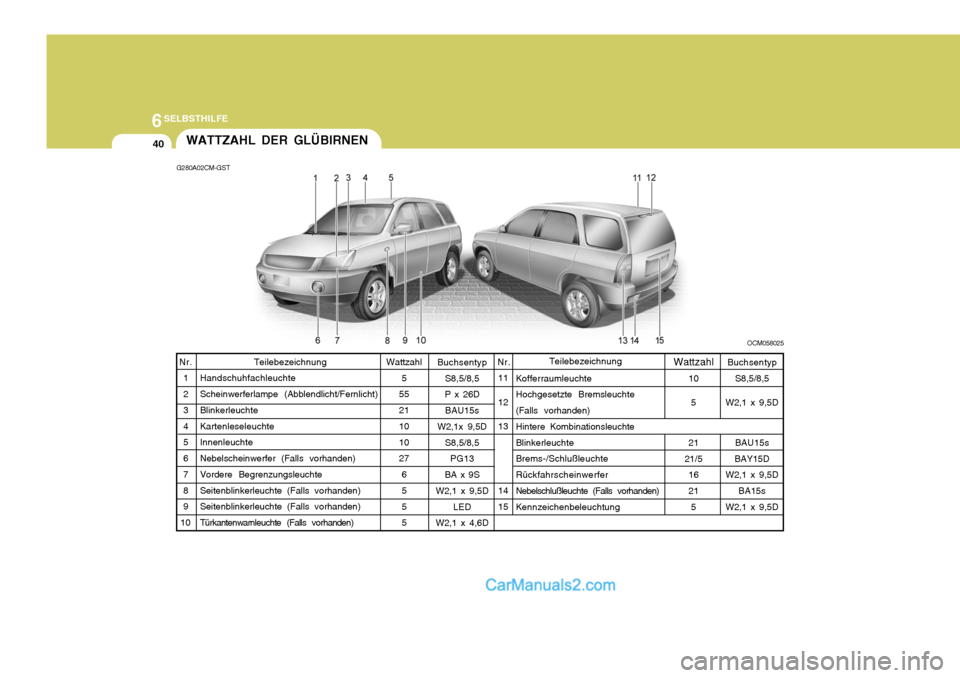

40WATTZAHL DER GLÜBIRNEN
G280A02CM-GST
OCM058025
Wattzahl 5
55 21 10 10 27
65 5 5
11 12 13 14 15 Buchsentyp
S8,5/8,5
W2,1 x 9,5D
BAU15s
BAY15D
W2,1 x 9,5D
BA15s
W2,1 x 9,5D
Buchsentyp
S8,5/8,5
P x 26D
BAU15s
W2,1x 9,5D
S8,5/8,5PG13
BA x 9S
W2,1 x 9,5D
LED
W2,1 x 4,6D
Nr.
12 3 4 5 6 7 8 9
10 Wattzahl
10
5
21
21/5 16 215
Teilebezeichnung
HandschuhfachleuchteScheinwerferlampe (Abblendlicht/Fernlicht) Blinkerleuchte Kartenleseleuchte Innenleuchte Nebelscheinwerfer (Falls vorhanden) Vordere Begrenzungsleuchte Seitenblinkerleuchte (Falls vorhanden) Seitenblinkerleuchte (Falls vorhanden) Türkantenwarnleuchte (Falls vorhanden) Nr.
Teilebezeichnung
Kofferraumleuchte Hochgesetzte Bremsleuchte (Falls vorhanden) Hintere Kombinationsleuchte Blinkerleuchte Brems-/Schlußleuchte Rückfahrscheinwerfer Nebelschlußleuchte (Falls vorhanden) Kennzeichenbeleuchtung
Page 274 of 296
6
SELBSTHILFE

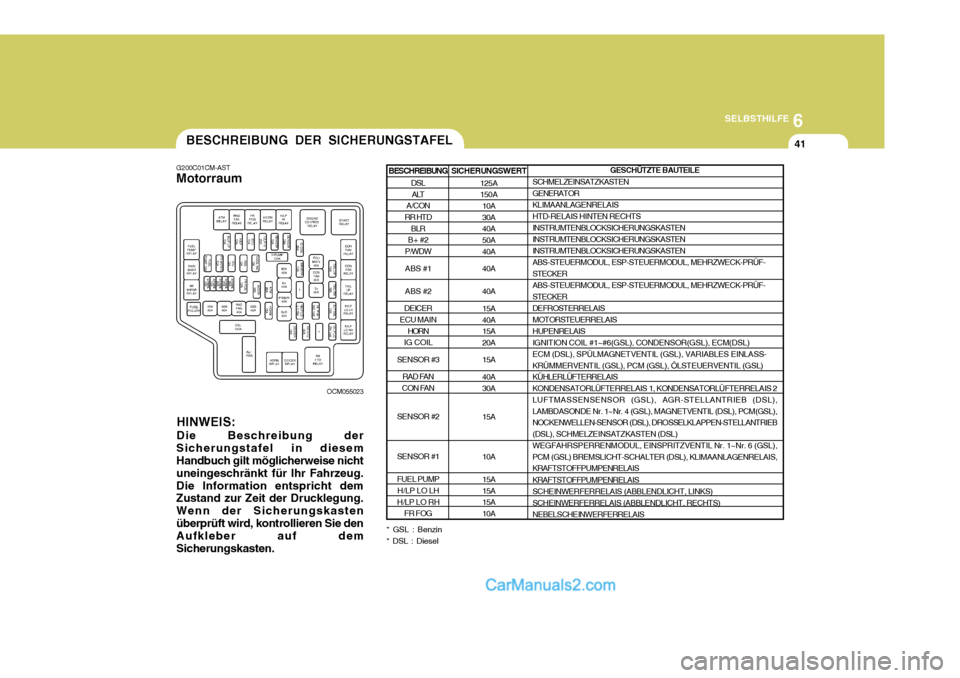

41BESCHREIBUNG DER SICHERUNGSTAFEL
G200C01CM-AST Motorraum
OCM055023
HINWEIS: Die Beschreibung der
Sicherungstafel in diesem Handbuch gilt möglicherweise nicht uneingeschränkt für Ihr Fahrzeug.Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskastenüberprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten.
SICHERUNGSWERT 125A 150A10A 30A 40A50A 40A 40A 40A 15A 40A 15A20A 15A40A 30A 15A 10A 15A 15A 15A10A GESCHÜTZTE BAUTEILE
SCHMELZEINSATZKASTEN GENERATORKLIMAANLAGENRELAISHTD-RELAIS HINTEN RECHTSINSTRUMTENBLOCKSICHERUNGSKASTENINSTRUMTENBLOCKSICHERUNGSKASTEN INSTRUMTENBLOCKSICHERUNGSKASTEN ABS-STEUERMODUL, ESP-STEUERMODUL, MEHRZWECK-PRÜF-STECKERABS-STEUERMODUL, ESP-STEUERMODUL, MEHRZWECK-PRÜF- STECKER DEFROSTERRELAIS MOTORSTEUERRELAISHUPENRELAISIGNITION COIL #1~#6(GSL), CONDENSOR(GSL), ECM(DSL) ECM (DSL), SPÜLMAGNETVENTIL (GSL), VARIABLES EINLASS- KRÜMMERVENTIL (GSL), PCM (GSL), ÖLSTEUERVENTIL (GSL) KÜHLERLÜFTERRELAIS KONDENSATORLÜFTERRELAIS 1, KONDENSATORLÜFTERRELAIS 2LUFTMASSENSENSOR (GSL), AGR-STELLANTRIEB (DSL), LAMBDASONDE Nr. 1~Nr. 4 (GSL), MAGNETVENTIL (DSL), PCM(GSL),NOCKENWELLEN-SENSOR (DSL), DROSSELKLAPPEN-STELLANTRIEB (DSL), SCHMELZEINSATZKASTEN (DSL)WEGFAHRSPERRENMODUL, EINSPRITZVENTIL Nr. 1~Nr. 6 (GSL), PCM (GSL) BREMSLICHT-SCHALTER (DSL), KLIMAANLAGENRELAIS,KRAFTSTOFFPUMPENRELAIS KRAFTSTOFFPUMPENRELAIS SCHEINWERFERRELAIS (ABBLENDLICHT, LINKS)SCHEINWERFERRELAIS (ABBLENDLICHT, RECHTS)NEBELSCHEINWERFERRELAISBESCHREIBUNG
DSLALT
A/CON
RR HTD BLR
B+ #2
P/WDW ABS #1 ABS #2
DEICER
ECU MAIN HORN
IG COIL
SENSOR #3 RAD FAN
CON FAN
SENSOR #2 SENSOR #1 FUEL PUMP H/LP LO LH
H/LP LO RH FR FOG
* GSL : Benzin * DSL : Diesel
Page 275 of 296
6SELBSTHILFE
42

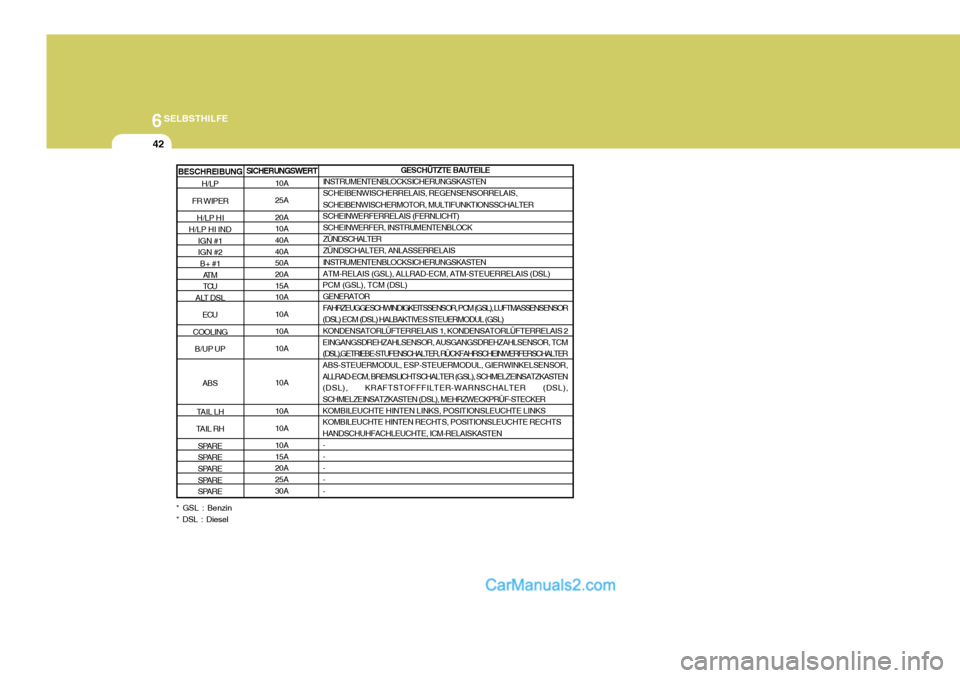

SICHERUNGSWERT10A 25A20A 10A 40A 40A50A 20A 15A10A 10A10A10A 10A 10A 10A10A 15A20A 25A 30A GESCHÜTZTE BAUTEILE
INSTRUMENTENBLOCKSICHERUNGSKASTEN SCHEIBENWISCHERRELAIS, REGENSENSORRELAIS, SCHEIBENWISCHERMOTOR, MULTIFUNKTIONSSCHALTER
SCHEINWERFERRELAIS (FERNLICHT)
SCHEINWERFER, INSTRUMENTENBLOCK ZÜNDSCHALTERZÜNDSCHALTER, ANLASSERRELAIS INSTRUMENTENBLOCKSICHERUNGSKASTEN ATM-RELAIS (GSL), ALLRAD-ECM, ATM-STEUERRELAIS (DSL)
PCM (GSL), TCM (DSL)
GENERATORFAHRZEUGGESCHWINDIGKEITSSENSOR, PCM (GSL), LUFTMASSENSENSOR
(DSL) ECM (DSL) HALBAKTIVES STEUERMODUL (GSL) KONDENSATORLÜFTERRELAIS 1, KONDENSATORLÜFTERRELAIS 2
EINGANGSDREHZAHLSENSOR, AUSGANGSDREHZAHLSENSOR, TCM (DSL),GETRIEBE-STUFENSCHALTER, RÜCKFAHRSCHEINWERFERSCHALTER ABS-STEUERMODUL, ESP-STEUERMODUL, GIERWINKELSENSOR, ALLRAD-ECM, BREMSLICHTSCHALTER (GSL), SCHMELZEINSATZKASTEN(DSL), KRAFTSTOFFFILTER-WARNSCHALTER (DSL), SCHMELZEINSATZKASTEN (DSL), MEHRZWECKPRÜF-STECKER KOMBILEUCHTE HINTEN LINKS, POSITIONSLEUCHTE LINKSKOMBILEUCHTE HINTEN RECHTS, POSITIONSLEUCHTE RECHTS HANDSCHUHFACHLEUCHTE, ICM-RELAISKASTEN
---- -
BESCHREIBUNG
H/LP
FR WIPER H/LP HI
H/LP HI IND
IGN #1 IGN #2B+ #1
AT MTCU
ALT DSL
ECU
COOLING B/UP UP
ABS
TAIL LH
TAIL RH SPARE
SPARE
SPARE
SPARE
SPARE
* GSL : Benzin * DSL : Diesel
Page 276 of 296
6
SELBSTHILFE
43

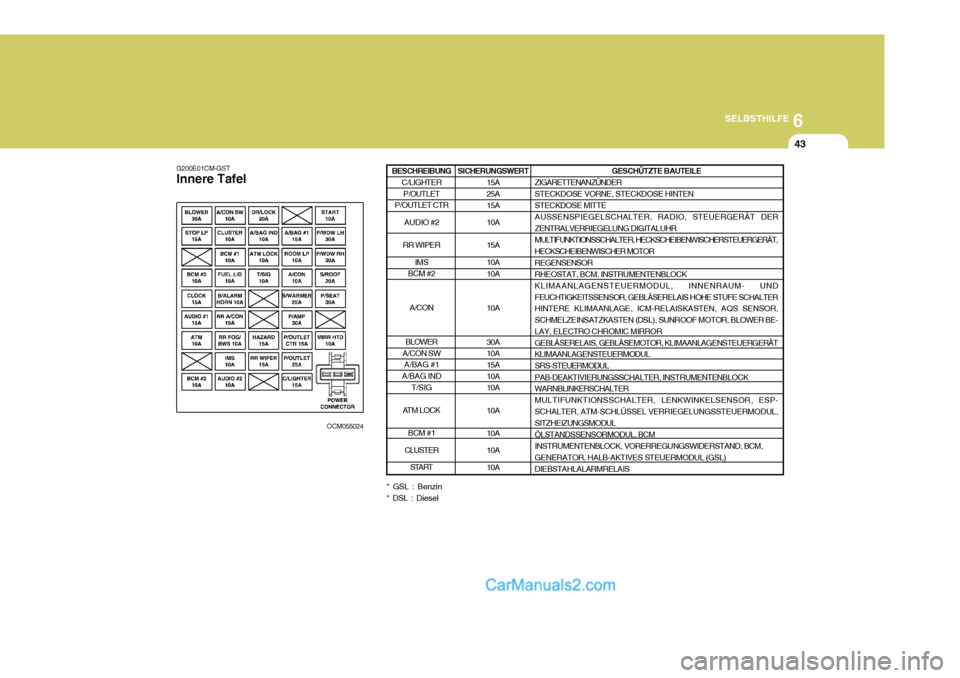

G200E01CM-GST Innere Tafel
OCM055024SICHERUNGSWERT
15A 25A 15A 10A 15A 10A 10A 10A30A 10A15A 10A 10A 10A 10A 10A10A GESCHÜTZTE BAUTEILE
ZIGARETTENANZÜNDER STECKDOSE VORNE, STECKDOSE HINTENSTECKDOSE MITTEAUSSENSPIEGELSCHALTER, RADIO, STEUERGERÄT DER ZENTRALVERRIEGELUNG DIGITALUHR MULTIFUNKTIONSSCHALTER, HECKSCHEIBENWISCHERSTEUERGERÄT, HECKSCHEIBENWISCHER MOTOR REGENSENSORRHEOSTAT, BCM, INSTRUMENTENBLOCKKLIMAANLAGENSTEUERMODUL, INNENRAUM- UNDFEUCHTIGKEITSSENSOR, GEBLÄSERELAIS HOHE STUFE SCHALTER HINTERE KLIMAANLAGE, ICM-RELAISKASTEN, AQS SENSOR,SCHMELZEINSATZKASTEN (DSL), SUNROOF MOTOR, BLOWER BE- LAY, ELECTRO CHROMIC MIRRORGEBLÄSERELAIS, GEBLÄSEMOTOR, KLIMAANLAGENSTEUERGERÄT KLIMAANLAGENSTEUERMODUL SRS-STEUERMODUL PAB-DEAKTIVIERUNGSSCHALTER, INSTRUMENTENBLOCK WARNBLINKERSCHALTER MULTIFUNKTIONSSCHALTER, LENKWINKELSENSOR, ESP- SCHALTER, ATM-SCHLÜSSEL VERRIEGELUNGSSTEUERMODUL, SITZHEIZUNGSMODULÖLSTANDSSENSORMODUL, BCMINSTRUMENTENBLOCK, VORERREGUNGSWIDERSTAND, BCM,GENERATOR, HALB-AKTIVES STEUERMODUL (GSL)DIEBSTAHLALARMRELAIS
BESCHREIBUNG C/LIGHTERP/OUTLET
P/OUTLET CTR
AUDIO #2
RR WIPER IMS
BCM #2
A/CON
BLOWER
A/CON SW A/BAG #1
A/BAG IND T/SIG
ATM LOCK BCM #1
CLUSTER START
* GSL : Benzin * DSL : Diesel
Page 277 of 296

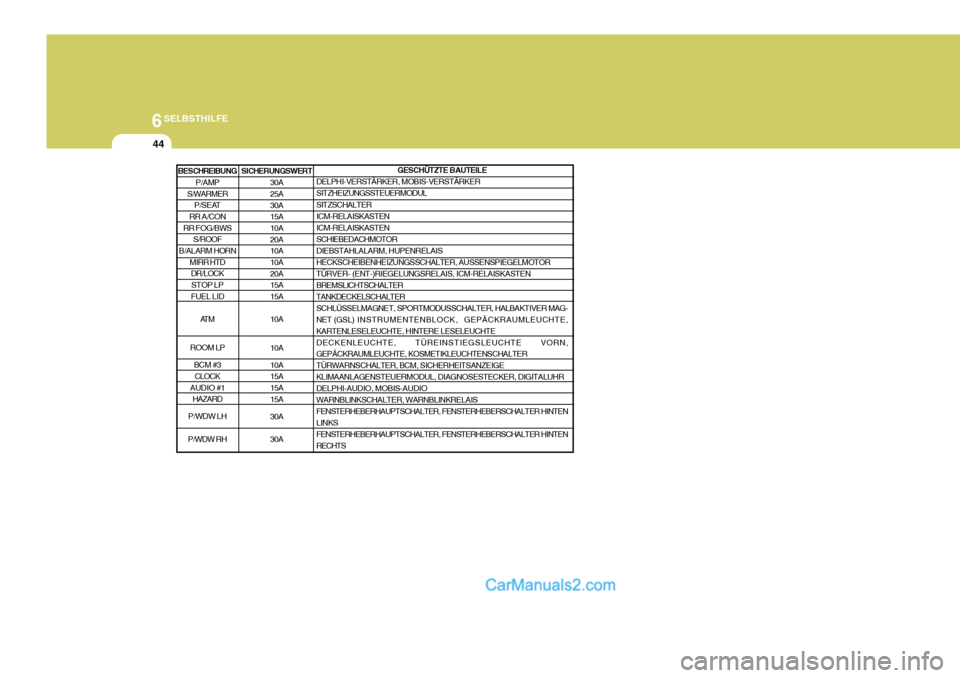

6SELBSTHILFE
44
SICHERUNGSWERT30A 25A 30A 15A10A 20A 10A10A 20A 15A15A 10A 10A 10A 15A 15A 15A 30A 30A GESCHÜTZTE BAUTEILE
DELPHI-VERSTÄRKER, MOBIS-VERSTÄRKER SITZHEIZUNGSSTEUERMODUL SITZSCHALTER ICM-RELAISKASTENICM-RELAISKASTENSCHIEBEDACHMOTORDIEBSTAHLALARM, HUPENRELAISHECKSCHEIBENHEIZUNGSSCHALTER, AUSSENSPIEGELMOTOR TÜRVER- (ENT-)RIEGELUNGSRELAIS, ICM-RELAISKASTEN BREMSLICHTSCHALTERTANKDECKELSCHALTERSCHLÜSSELMAGNET, SPORTMODUSSCHALTER, HALBAKTIVER MAG- NET (GSL) INSTRUMENTENBLOCK, GEPÄCKRAUMLEUCHTE,
KARTENLESELEUCHTE, HINTERE LESELEUCHTE DECKENLEUCHTE, TÜREINSTIEGSLEUCHTE VORN, GEPÄCKRAUMLEUCHTE, KOSMETIKLEUCHTENSCHALTER TÜRWARNSCHALTER, BCM, SICHERHEITSANZEIGEKLIMAANLAGENSTEUERMODUL, DIAGNOSESTECKER, DIGITALUHRDELPHI-AUDIO, MOBIS-AUDIOWARNBLINKSCHALTER, WARNBLINKRELAISFENSTERHEBERHAUPTSCHALTER, FENSTERHEBERSCHALTER HINTEN LINKS FENSTERHEBERHAUPTSCHALTER, FENSTERHEBERSCHALTER HINTEN RECHTS
BESCHREIBUNG P/AMP
S/WARMER P/SEAT
RR A/CON
RR FOG/BWS S/ROOF
B/ALARM HORN
MIRR HTDDR/LOCKSTOP LP
FUEL LID
AT M
ROOM LP BCM #3CLOCK
AUDIO #1 HAZARD
P/WDW LH
P/WDW RH
Page 278 of 296
7

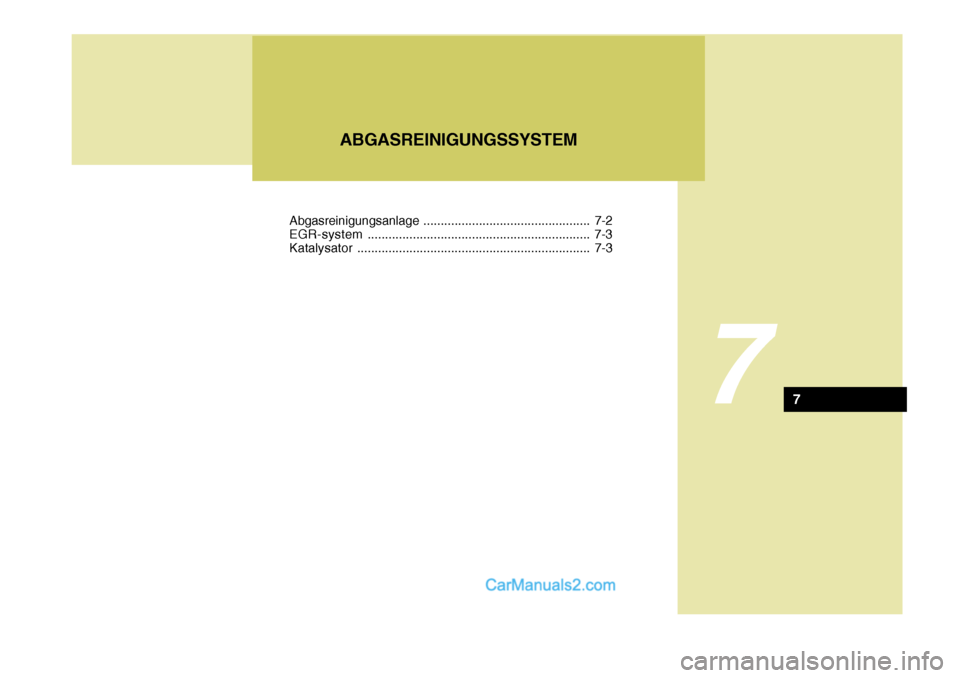

ABGASREINIGUNGSSYSTEM
7
Abgasreinigungsanlage................................................ 7-2
EGR-system ................................................................ 7-3
Katalysator ................................................................... 7-3
Page 279 of 296
7ABGASREINIGUNGSSYSTEM

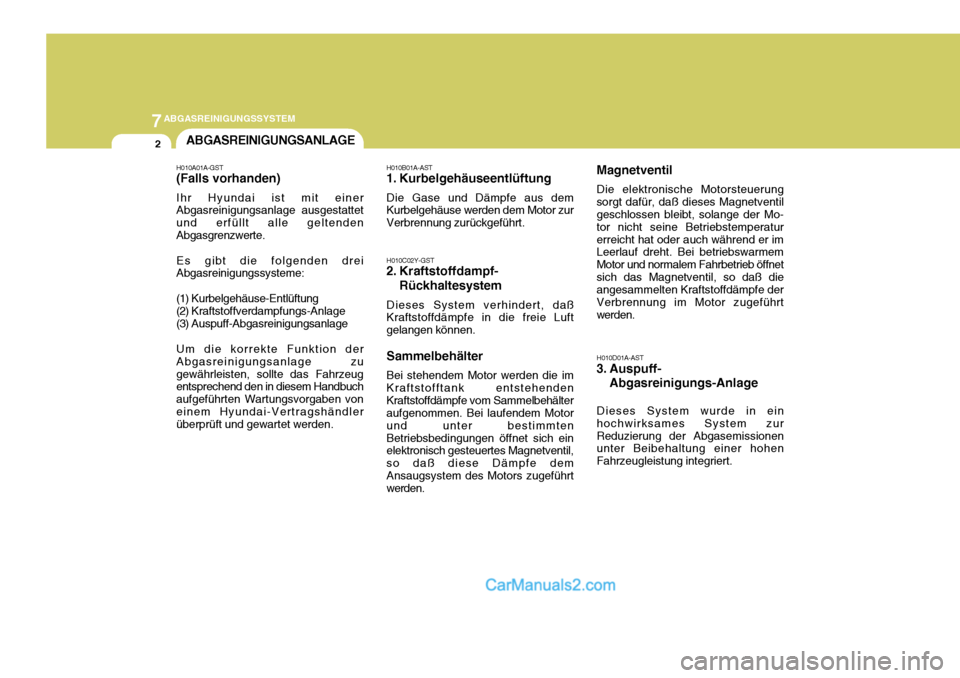

2ABGASREINIGUNGSANLAGE
H010D01A-AST
3. Auspuff-Abgasreinigungs-Anlage
Dieses System wurde in ein
hochwirksames System zur Reduzierung der Abgasemissionen unter Beibehaltung einer hohen Fahrzeugleistung integriert. Magnetventil Die elektronische Motorsteuerung
sorgt dafür, daß dieses Magnetventil geschlossen bleibt, solange der Mo- tor nicht seine Betriebstemperaturerreicht hat oder auch während er im Leerlauf dreht. Bei betriebswarmem Motor und normalem Fahrbetrieb öffnetsich das Magnetventil, so daß die angesammelten Kraftstoffdämpfe der Verbrennung im Motor zugeführtwerden.
H010A01A-GST (Falls vorhanden) Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattet und erfüllt alle geltendenAbgasgrenzwerte. Es gibt die folgenden drei Abgasreinigungssysteme:
(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungs-Anlage
(3) Auspuff-Abgasreinigungsanlage Um die korrekte Funktion der Abgasreinigungsanlage zugewährleisten, sollte das Fahrzeug entsprechend den in diesem Handbuch aufgeführten Wartungsvorgaben voneinem Hyundai-Vertragshändler überprüft und gewartet werden. H010B01A-AST
1. Kurbelgehäuseentlüftung Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt. H010C02Y-GST
2. Kraftstoffdampf-
Rückhaltesystem
Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luft gelangen können. Sammelbehälter Bei stehendem Motor werden die im Kraftstofftank entstehendenKraftstoffdämpfe vom Sammelbehälter aufgenommen. Bei laufendem Motor und unter bestimmtenBetriebsbedingungen öffnet sich ein elektronisch gesteuertes Magnetventil, so daß diese Dämpfe demAnsaugsystem des Motors zugeführt werden.
Page 280 of 296
7
ABGASREINIGUNGS SYSTEM

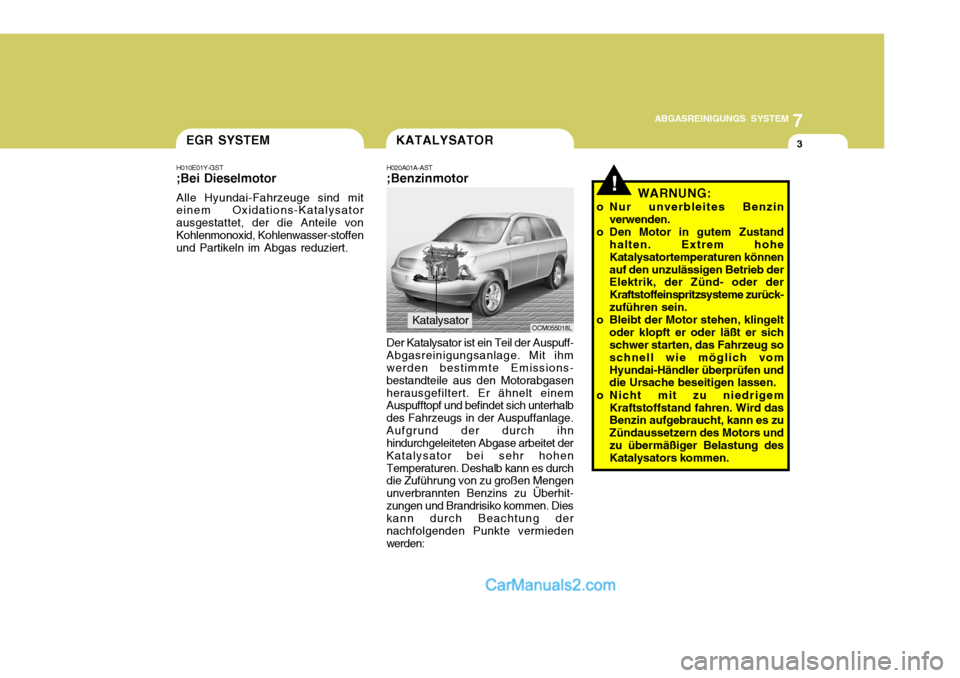

3EGR SYSTEM
H010E01Y-GST ;Bei Dieselmotor Alle Hyundai-Fahrzeuge sind mit einem Oxidations-Katalysator ausgestattet, der die Anteile vonKohlenmonoxid, Kohlenwasser-stoffen und Partikeln im Abgas reduziert.
!
H020A01A-AST ;Benzinmotor Der Katalysator ist ein Teil der Auspuff-
Abgasreinigungsanlage. Mit ihm werden bestimmte Emissions- bestandteile aus den Motorabgasenherausgefiltert. Er ähnelt einem Auspufftopf und befindet sich unterhalb des Fahrzeugs in der Auspuffanlage.Aufgrund der durch ihn hindurchgeleiteten Abgase arbeitet der Katalysator bei sehr hohenTemperaturen. Deshalb kann es durch die Zuführung von zu großen Mengen unverbrannten Benzins zu Überhit-zungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermiedenwerden: WARNUNG:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem hoheKatalysatortemperaturen könnenauf den unzulässigen Betrieb der Elektrik, der Zünd- oder der Kraftstoffeinspritzsysteme zurück-zuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten, das Fahrzeug so schnell wie möglich vomHyundai-Händler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird dasBenzin aufgebraucht, kann es zu Zündaussetzern des Motors undzu übermäßiger Belastung des Katalysators kommen.
KATALYSATOR
KatalysatorOCM055018L
