TECHNISCHE DATEN DES FAHRZEUGS
9
Abmessungen ............................................................... 9-2
Motor .............................................................. ............... 9-3
Schmierstoffabelle ........................................................ 9-4
Page 302 of 308
9TECHNISCHE DATEN DES FAHRZEUGS
2

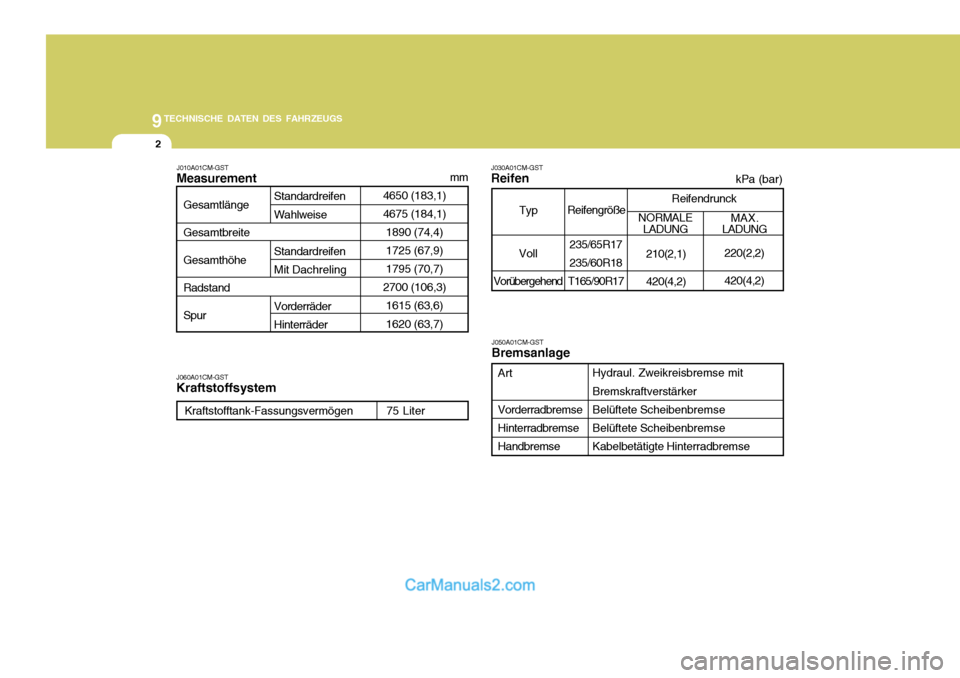

J060A01CM-GST Kraftstoffsystem
Kraftstofftank-Fassungsvermögen 75 Liter
J010A01CM-GST Measurement
mm
4650 (183,1) 4675 (184,1)
1890 (74,4) 1725 (67,9)1795 (70,7)
2700 (106,3) 1615 (63,6) 1620 (63,7)
Gesamtlänge Gesamtbreite Gesamthöhe RadstandSpurStandardreifen Wahlweise Standardreifen Mit Dachreling Vorderräder Hinterräder
kPa (bar)
J030A01CM-GST Reifen
Voll
Vorübergehend Reifengröße
Typ Reifendrunck
235/65R17 235/60R18
T165/90R17 NORMALE
LADUNG MAX.
LADUNG
220(2,2) 420(4,2)
210(2,1)420(4,2)
J050A01CM-GST Bremsanlage
Hydraul. Zweikreisbremse mit Bremskraftverstärker Belüftete ScheibenbremseBelüftete ScheibenbremseKabelbetätigte Hinterradbremse
Art Vorderradbremse HinterradbremseHandbremse
Page 303 of 308
9
TECHNISCHE DATEN DES FAHRZEUGS
3MOTOR

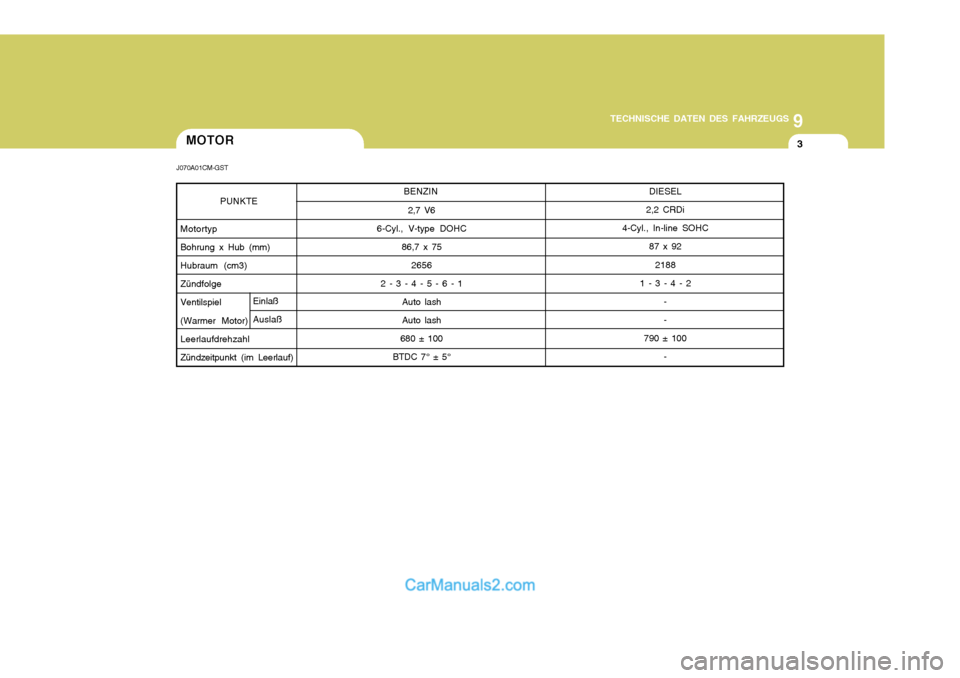

J070A01CM-GST BENZIN2,7 V6
6-Cyl., V-type DOHC 86,7 x 75
2656
2 - 3 - 4 - 5 - 6 - 1 Auto lash Auto lash
680 ± 100
BTDC 7° ± 5°
PUNKTE
Motortyp Bohrung x Hub (mm)Hubraum (cm3)ZündfolgeVentilspiel (Warmer Motor) LeerlaufdrehzahlZündzeitpunkt (im Leerlauf) DIESEL
2,2 CRDi
4-Cyl., In-line SOHC 87 x 92
2188
1 - 3 - 4 - 2 --
790 ± 100 -
Einlaß Auslaß
Page 304 of 308
9TECHNISCHE DATEN DES FAHRZEUGS
4
Öle und Schmiermittel-Normen
API SJ, SL oder höher, ILSAC GF-3 oder höherMit DPF* 3
ACEA C3
Ohne DPF* 3
API CH-4 oder höherACEA B4
* 1
Empfohlene SAE-Viskositäten siehe Seite 6-6.
* 2
V.G.T : Turbolader mit variabler Geometrie
* 3
DPF : Rußpartikelfilter
Normale Fahrbedingungen Schwierige Einsaztbedingungen HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4)HYUNDAI GENUINE ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III oder andere von der Hyundai Motor Co. zugelassene Marken.
HYPOID GETRIEBEÖL API GL-5, SAE 75W/90 (SHELL SPIRAX X gleichwertige)
HYPOID GETRIEBEÖL API GL-5, SAE 75W/90 (SHELL SPIRAX X gleichwertige) Äthylenglykol, Basis für Aluminium PSF-3DOT 3, DOT 4 oder gleichwertige Flüssigkeit

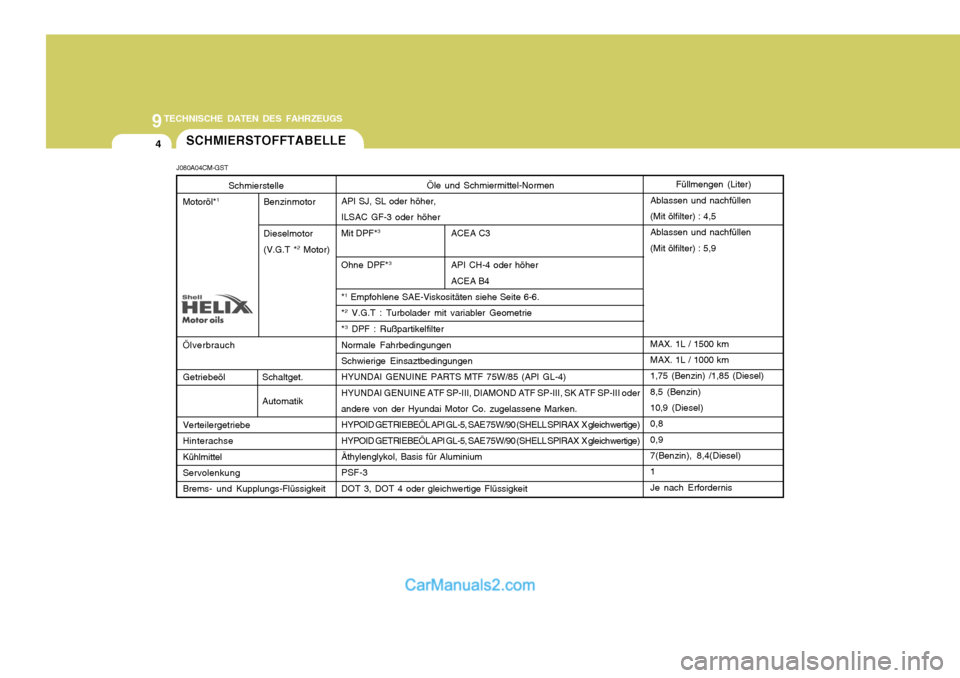

J080A04CM-GSTSchmierstelle
Motoröl* 1
Benzinmotor Dieselmotor (V.G.T *2
Motor)
Ölverbrauch Getriebeöl Verteilergetriebe Hinterachse KühlmittelServolenkung Brems- und Kupplungs-Flüssigkeit Füllmengen (Liter)
Ablassen und nachfüllen (Mit ölfilter) : 4,5 Ablassen und nachfüllen (Mit ölfilter) : 5,9 MAX. 1L / 1500 km MAX. 1L / 1000 km 1,75 (Benzin) /1,85 (Diesel) 8,5 (Benzin)10,9 (Diesel) 0,8 0,97(Benzin), 8,4(Diesel) 1 Je nach Erfordernis
Schaltget. Automatik
SCHMIERSTOFFTABELLE
Page 305 of 308
STICHWORTVERZEICHNIS
10
10
Page 306 of 308
10STICHWORTVERZELCHNIS

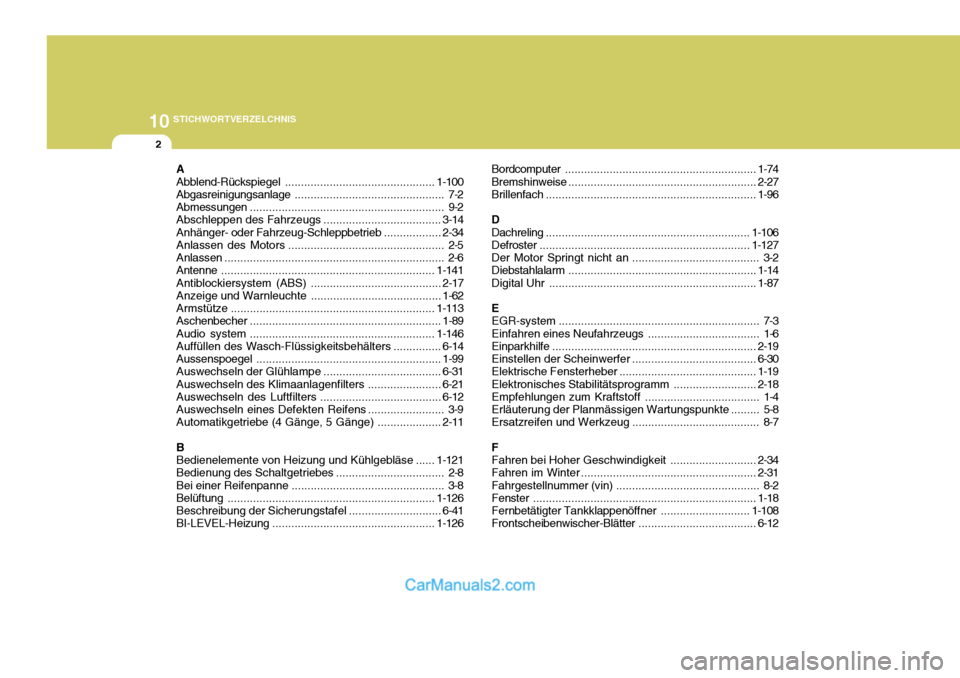

2A Abblend-Rückspiegel ............................................... 1-100
