Hyundai Santa Fe 2009 Manuel du propriétaire (in French)

2
COMMENT CONDUIRE VOTRE HYUNDAI
33UTILISATION DES PHARES
ZC190A1-AU Vérifier régulièrement les phares pour s'assurer qu'ils fonctionnent correctement et les maintenir propres.Par visibilité réduite en plein jour, il est utile de rouler avec les feux de croisement allumés pour voir mieuxet surtout pour être vu.
2. Carburant, liquide de
refroidissement, huile du cartermoteur: Une voiture qui se déplace à vive allure consomme 50% de carburant en plus. Ne pas oublier de vérifierle niveau du liquide de refroidissement et d'huile moteur.
3. Courroie du ventilateur: Une courroie de ventilateur endommagée ou insuffisammenttendue peut entraîner la surchauffe du moteur.
ZC180A1-AUInspection avant le départ
1. Pneus: Adapter la pression des pneus à laconduite sur autoroute. Une pression insuffisante entraîne unesurchauffe susceptible de provoquer l'éclatement d'un pneu. Eviter d'utiliser des pneus usés ouendommagés, qui réduisent l'adhérence au sol et présentent un risque d'éclatement.
REMARQUE: Ne jamais dépasser la pressionmaximum indiquée sur les pneus. LONG PARCOURS SUR AUTOROUTE

2COMMENT CONDUIRE VOTRE HYUNDAI
34REMORQUAGE PAR UNE DEPANNEUSE OU AUTREVEHICULE
YC200A1-AU En cas de remorquage, vous devez vous conformer aux réglements en vigueur dans le pays d'utilisation duvéhicule.En effet, comme ceux-ci varient d'unpays à un autre, il vaut mieux se renselgner auprès de votre concessionnaire avant toutremorquage.
ATTENTION:
Ne pas effectuer de remorquage
avec votre véhicule durant sespremlers 2000 kms (1200 mlies) afinque le moteur effectue correctement son rodage. Ne pas tenir compte de cet avertissement peut entraînerde sérieuz dégâts moteur ou boîte- pont.
! YC200B2-AU Crochets de remorquage Selectionnez le crochet ainsi que la
boule d'ancrage appropriés afin de s'assurer qu'lis sont compatibles avecceux du véhicule tracté. Utiliser un crochet non compensateur qul répartie la charge de la flèche uniformément.
Le crochet doit être correctement fixé
à la voiture par un mécanicien compétent, NE PAS UTILISER UN CROCHET UNIQUEMENT POURUNE UTILISATION TEMPORAIRE ET N'EN UTILISER JAMAIS UN S'ACCROCHANT UNIQUEMENT AUPARE-CHOC. YC200C4-AU Frein de remorquage Si votre remorque est équippée d'un
système de freinage, assurez-vous de sa conformlté avec les lols envigueur, de son installation et de son bon fonctionnement. REMARQUE:
Si vous remorquez une remorque
ou un autre véhicule, votre véhicule nécessitera plus d'entretien en raison de l'augmentation de la charge. (voir p 5-7 "entretien sousdes conditions spécifiques")
ATTENTION:
o Ne jamais connecter le système de freinage de la remorque àcelui de la voiture.
o En cas de remorquage sur des
pentes fortes (de plus de 6%)bien faire attention à la jauge du fluide de refroilissement pour éviter toute surchauffe du moteur.Si l'alguille de cette jauge sedéplace sure le cadran jusqu'à
!

2
COMMENT CONDUIRE VOTRE HYUNDAI
35
C190E02L
Poids de
l'essieu brut Poids du
véhicule brut
Charge sur la
barre d'attelage Poids total
de la remorque C190E01L
C190E01CM-GUT LIMITATION DU POIDS DE LA REMORQUE La charge de la flèche peut être augmentée ou diminuée en larépartissant dans la remorque.Ceci peut être vérifié en contrôlantd'abord le poids total de la remorquepuls celui de la flèche.
REMARQUE:
1. Ne jamais charger la remorque avec plus de poids à l'arrière qu'à l'avant. Environ 60% de lacharge de la remorque doit se trouver sur la moitlé avant et 40% à l'arrière. 2. Le poids total brut du véhicule
avec la remorque ne doit pasdépasser le poids brut indiqué sur la plaque d'identification (voir page 8-2). Le poids total brut duvéhicule comprend le poids du véhicule, conducteur, tous les passagers et leur valise, lechargement, le crochet, la fièche de la remorque et tout autre équipement annexe.
3. La charge arrière ou avant de l'essieu ne doit pas dépasser letaux indlqué sur la plaqued'identification (voir page 8-2). Il est possible que votre poids de remorquage ne dépasse pas le
atteindre la position "HOT", vous devez faire en sorte de la refaire tomber. Il faut vous arrâter dèsque cela est possible et mettre le moteur en repos jusqu'à refroidissement. Vous pouvezrepartir dâs que le moteur s'est assez refroidi.
YC200D3-AU Cable de securite Si le crochet de remorquage entre votre véhicule et la remorque ou le véhicule fracté cède, ces derniers peuvent être déviés sur l'autre voie etmême sortir de la route ce qui est très dangereux. Pour éviter ce problème, des câbles de sécuritésupplémentaires sont exigés dans beaucoup de pays.

2COMMENT CONDUIRE VOTRE HYUNDAI
36
poids total mais dépasse celui par essieu. Dans ce cas, il y apeut être trop de charge dans la remorque ou dans le coffre : il sufflt aiors de redistribuer lescharges et de revérifier le poids à l'essieu.
4. La charge verticale statique maxi- mum autorisée sur le dispositifd'attelage est: Essence : 80 kg
Diesel - MT : 88 kg
AT : 80 kg
OCM052029L
Point d'accouplement
!AVERTISSEMENT:
Charger de facon incorrecte votre
voiture ou la remorque peut sérieusement endommagé sa di- rection ou son système de freinage pouvant entraîner de la sorte unaccident. YC200E2-AU Mesures a respecter en cas de
remorquage
1. Avant de remorquer, bien vérifier le crochet, le câble de remorquage dinsi que le bon fonctionnement des feux de signalement, freinageet clignotants.
2. Conduire toujours votre véhicule à
une vitesse modérée (moins de 100 km/h).
3. Le fait de remorquer demande plus de réapprovlsionnement encarburant qu'en conditions normales.
4. Pour maintenir l'efficacité du
système de freinage et celle de lacharge électrique, ne pas utiliser la cinquième vitesse (transmission manuelle) et le surmulltiplicateur(transmission automatique).
5. Veillez à blen attacher les différents
objets contenus dans le remorqueafin d'éviter toute chute éventuelle.
6. Vérifier les conditions et la pression des pneus de votre remorque et voiture. Une pression non suffisante peut en effet gêner la conduite.Vérifier également la roue de secours.
ATTENTION:
Les caractéristiques suivantes sont
recommandées lors duremorquage. Les charges de la remorque ne peuvent sous peinede danger dépasser les valeurs indiquées sur le croquis ci-dessous.
!
kg (Lbs.)
5. Inclinaison autorisée maximum du point d'accouplement:1103 mm. Dispositif
80(176) 88(194) 80(176)
30(66)
Poids Tractable Maximal
Remorque est équipée d'unsystème defreinageRemorque n'estpas équipée d'un sys-tèmede freinage Remorque
2000(4409) 2200(4850) 2000(4409)
700(1653)
Moteur
Essence 2,7 Essence 2,7
Diesel MT
AT
Diesel MT
AT

2
COMMENT CONDUIRE VOTRE HYUNDAI
37
!
10. Durant votre voyage, vérifiez de
temps en temps afin de vous as- surer que le chargement est bien maintenu en place, que les lumières dinsi que les freins de laremorque sont en parfait état de marche.
11.Evitez les démarrages trop brusques, les accélérations ou lesarrêts soudains.
12. Evitez de tourner trop brusquement et les changements de voie rapides.
13. Evites d'appuyer trop longuement sur la pédale de frein pour ne pasles surchauffer et réduire ainsi leurefficacité.
14. Dans les descentes, réduisez vos vitesses et utilisez le frein moteur. Dans les montées, réduisez également vos vitesses et roulezmoins vite : vous aurez plus de chances d'éviter ainsi toute sur- charge ou surchauffe du moteur.
15. En cas d'arrêt sur une montée, ne pas appuyer sur l'accélérateur pourrester en place mais utilisez lefrein de stationnement ou le frein à pied pour éviter toute surchauffe de la transmission automatique. REMARQUE:
En cas de remorquage, vérifiez plusrégulièrement le liquide de la boîte-pont.
7. L'ensemble véhicule/remorque est
plus sensible du vent de travers ouaux successions de secousses. Quand vous êtes doublé par un gros véhicule, maintenez unevitesse constante et restez blen à drolte. En cas de secousses par le vent trop importantes, ralentlssezpour vous dégager des trous d'air provoqués par les autres véhicules.
8. En garant votre voiture ou la remorque, surtout sur une colline,veillez à blen brendre toutes les précautions d'usage : tournez vosroues avant vers l'intérieur, mettez le frein de parking et passez soit la lère ou la marche arrière (transmis-sion manuelle) ou mettre sur Park (transmission automatique). De plus, placez des cales à chacundes pneus de la remorque.
9. Si votre remorque possède des freins électriques, démarrez votre véhlcule et votre remorque puls contrôler le fonctionnement desfreins pour être sur qu'ils fonctionnent blen. Cela vous permettra de faire en même tempsun contrôle de votre système électrique. ATTENTION:
En cas de surchauffe du moteur (lajauge de température arrive presque sur la ligne rouge), prendre lesmesures suivantes pouvant éliminer ce problème solt:
1. Coupez l'air conditionné.
2. Réduire la vitesse.
3. Se mettre à une vitesse inférieure dans les montées.
4. En cas de coups de frein et d'accélérations alternés, mettrela vitesse en position "P" ou "N" et faites tourner le moteur au ralenti.

3
PROBLEME EN ROUTE
Que faire en cas d'urgence
3
LE MOTEUR NE DEM ARRE PAS ..................................... 3-2
DEMARRAGE PAR FILS DE CONNEXION ...................... 3-3
SI LE MOTEUR SURCHAUFFE ......................................... 3-4 ROUE DE SECOURS ......................................................... 3-6
EN CAS DE CREVAISON ................................................. 3-9
CHANGER UNE ROUE DEGONFLEE ............................... 3-9
SI VOTRE VEHICULE DOIT ETRE REMORQUE ...........3-14
SI VOUS PERDEZ VOS CLES ....................................... 3-19

3QUE FAIRE EN CAS D'URGENCE
2
!

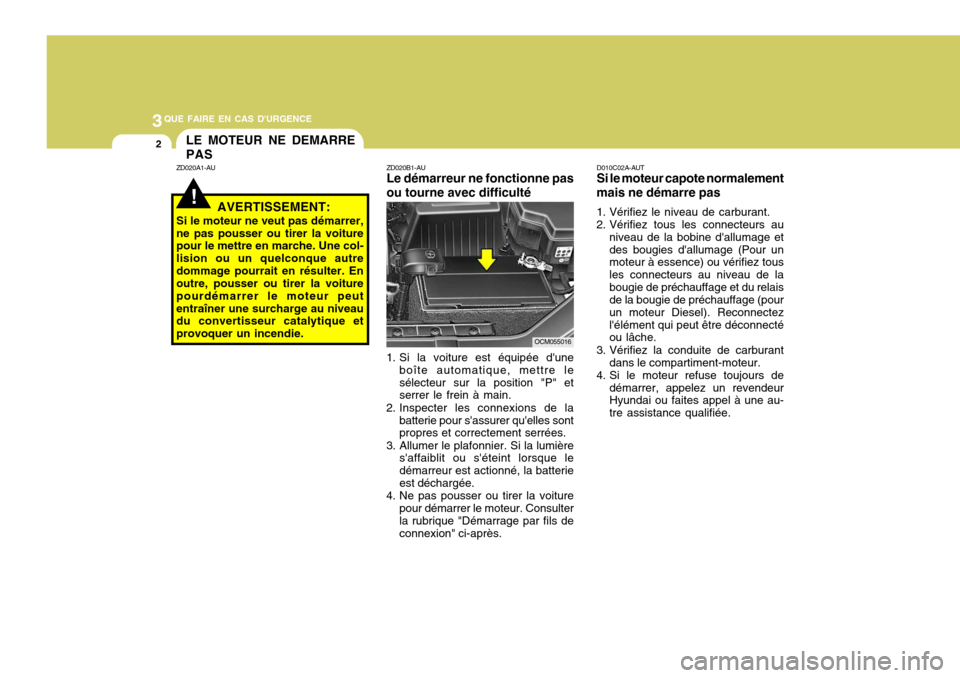

LE MOTEUR NE DEMARRE PAS
ZD020A1-AU ZD020B1-AU Le démarreur ne fonctionne pas ou tourne avec difficulté
1. Si la voiture est équipée d'une boîte automatique, mettre le sélecteur sur la position "P" et serrer le frein à main.
2. Inspecter les connexions de la batterie pour s'assurer qu'elles sontpropres et correctement serrées.
3. Allumer le plafonnier. Si la lumière s'affaiblit ou s'éteint lorsque le démarreur est actionné, la batterieest déchargée.
4. Ne pas pousser ou tirer la voiture pour démarrer le moteur. Consulterla rubrique "Démarrage par fils de connexion" ci-après.
AVERTISSEMENT:
Si le moteur ne veut pas démarrer, ne pas pousser ou tirer la voiture pour le mettre en marche. Une col- lision ou un quelconque autredommage pourrait en résulter. En outre, pousser ou tirer la voiture pourdémarrer le moteur peutentraîner une surcharge au niveau du convertisseur catalytique et provoquer un incendie. OCM055016D010C02A-AUT Si le moteur capote normalement
mais ne démarre pas
1. Vérifiez le niveau de carburant.
2. Vérifiez tous les connecteurs au niveau de la bobine d'allumage etdes bougies d'allumage (Pour un moteur à essence) ou vérifiez tous les connecteurs au niveau de labougie de préchauffage et du relais de la bougie de préchauffage (pour un moteur Diesel). Reconnectezl'élément qui peut être déconnecté ou lâche.
3. Vérifiez la conduite de carburant dans le compartiment-moteur.
4. Si le moteur refuse toujours de démarrer, appelez un revendeurHyundai ou faites appel à une au- tre assistance qualifiée.

3
QUE FAIRE EN CAS D'URGENCE
3DEMARRAGE PAR FILS DE CONNEXION
OCM054001
D010D01CM-AUT Si le moteur cale
1. Rédulsez votre vitesse progressivement, en gardant une ligne droite. Garez vous en falsantattention.
2. Meffre les feux de détresse.
3. Essayez de faire redémarrer votre moteur. Si aucun résultat, aliez volr dans votre manuel la partleintitulée "LE MOTEUR NE DEMARRE PAS".
Si le moteur cale à une intersection ou à un carrefour
o Si le moteur cale à une intersection ou à un carrefour, mettez le levierde vitesses au point mort, puispoussez le véhicule jusqu’à un endroit sûr.
o Si votre véhicule est équipé d’une boîte de vitesses mécanique sans contacteur d’allumage, pour faireavancer le véhicule, passez la seconde ou la troisième vitesse, puis lancez le démarreur, sansappuyer sur la pédale d’embrayage. D020A02A-AUT
AVERTISSEMENT:
Le démarrage par fils de connexion peut être dangereux. A défaut de vous conformer strictement auxinstructions suivantes, vous risquez d'encourir de graves blessures ou d'endommager le véhicule. Si vouséprouvez le moindre doute concernant la procédure décrite ci- dessous, faites appel à untechnicien qualifié. Les batteries de voiture contiennent de l'acide sulfurique, une substance nociveet extrêmement corrosive.
!
Pour démarrer en utilisant des fils de connexion, prendre la précaution de chausser des lunettes de pro- tection et de veiller à ce que l'acidene soit pas projeté sur vous, vos vêtements ou la voiture.
o En cas de projection accidentelle d'acide sur la peau ou dans les yeux, enlever immédiatement lesvêtements contaminés et rincer abondamment à l'eau claire pen- dant au moins 15 minutes lesendroits atteints. Ensuite, se faire rapidement examiner par un médecin. En cas de transport àl'hôpital, il convient d'appliquer de l'eau sur les endroits atteints au moyen d'une éponge ou d'unmorceau de tissu.
o Le gaz produit pendant le démarrage par fils de connexion branchés sur une autre batterie est extrêment explosif. S'abstenir defumer ou de produire des étincelles ou des flammes nues dans le voisinage.

3QUE FAIRE EN CAS D'URGENCE
4SI LE MOTEUR SURCHAUFFE
pince sur une pièce mobile du moteur.
4. Démarrer le moteur de la voiture où se trouve la batterie d'appoint et lelaisser tourner pendant quelquesminutes pour être sûr que la batterie soit complètement chargée. Au cours de la procédure de démarragedu véhicule en panne, le moteur du véhicule de dépannage doit être maintenu à un régime de 2000 tr/min environ.
5. Démarrer le moteur de votre voiture selon la procédure normale de démarrage. Lorsque le moteur tourne, laisser les fils branchés etlaisser tourner le moteur pendant quelques minutes au régime de ralenti accéléré, c'est-à-dire àenviron 2000 tr/min.
6. Retirez précautionneusement les câbles de connexion de batteriesdans l'ordre inverse de fixation.
Si vous n'êtes pas en mesure de
déterminer pourquoi votre batterie s'estdéchargée (phares laissés allumés,par exemple) faites vérifier le système de charge par votre distributeur Hyundai. D030A01TB-AUT Si l'indicateur de température du
moteur indique une surchauffe, si vous observez un manque de puissanceou entendez un fort cliquetage ou cognement, le moteur est probablement trop chaud. Dans cecas:
1. Arrêtez-vous sur l'accotement de la route dès que vous pouvez le faire en toute sécurité.
2. Mettez le levier sélecteur sur «P» (boîte-pont automatique) ou au pointmort (boîte-pont à commandemanuelle), serrez le frein de stationnement et arrêtez le climatiseur s'il est en marche.
3. Si le liquide de refroidissement
coule sous la voiture ou si la vapeurs'échappe d'en dessous du capot, arrêtez le moteur. Ne levez pas le capot tant que le liquide derefroidissement n'a pas cessé de couler ou tant que la vapeur n'a pas cessé de s'échapper. Si vousn'observez ni fuite de liquide de refroidissement ni échappement de vapeur, laissez le moteur en marche
o La batterie utilisée comme source
d'appoint doit être de 12 volts. Encas de douts, s'abstenir de l'utiliser.
o Pour démarrer une voiture au moyen
de fils de connexion, se conformerstrictement à la procédure suivante:
1. Si la batterie d'appoint est dans un autre véhicule, s'assurer que lesdeux véhicules ne se touchent pas.
2. Eteindre tous les accessoires et
lampes non nécessaires dans lesdeux véhicules.
3. Fixer les pinces des fils de connexion dans l'ordre exact indiquépar l'illustration à la page précédente, à savoir : d'abord attacher l'une des pinces du premier fil deconnexion sur la borne ou le câble positif (+) de la batterie déchargée, puis fixer l'autre extrémité du mêmecâble sur la borne ou le câble positif (+) de la batterie d'appoint. Ensuite, avec le deuxième fil deconnexion, fixer une pince sur la borne ou le câble négatif (-) de la batterie d'appoint; puis fixer l'autrepince sur une partie métallique fixe du moteur, à l'écart de la batterie déchargée. Ne pas attacher cette

3
QUE FAIRE EN CAS D'URGENCE
5
!
et vérifiez si le ventilateur du moteur fonctionne. Si le ventilateurne fonctionne pas, arrêtez le moteur.
4. Voyez si la courroie d'entraînement de la pompe à eau est bien enplace. Vérifiez si elle est suffisamment tendue. Si lacourroie semble être en bon état, recherchez une fuite de liquide de refroidissement en provenance duradiateur, des durites ou sous la voiture. (Si le climatiseur était en marche, il est normal que de l'eaude condensation en sorte quand vous arrêtez la voiture.)

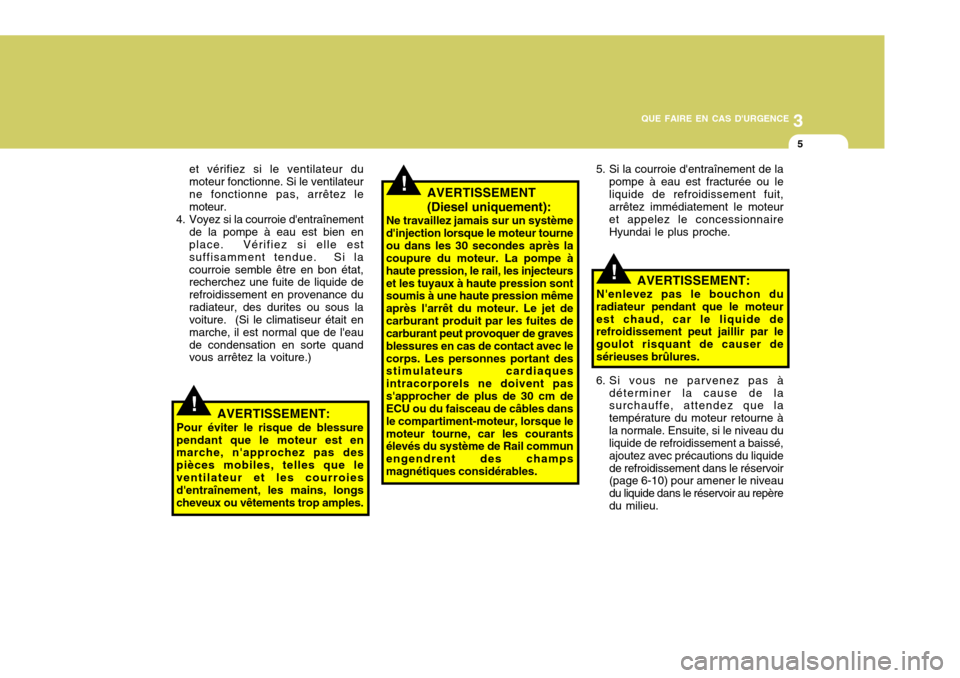

AVERTISSEMENT:
Pour éviter le risque de blessure pendant que le moteur est en marche, n'approchez pas des pièces mobiles, telles que leventilateur et les courroies d'entraînement, les mains, longs cheveux ou vêtements trop amples.
AVERTISSEMENT (Diesel uniquement):
Ne travaillez jamais sur un système d'injection lorsque le moteur tourneou dans les 30 secondes après la coupure du moteur. La pompe à haute pression, le rail, les injecteurset les tuyaux à haute pression sont soumis à une haute pression même après l'arrêt du moteur. Le jet decarburant produit par les fuites de carburant peut provoquer de graves blessures en cas de contact avec lecorps. Les personnes portant des stimulateurs cardiaques intracorporels ne doivent pass'approcher de plus de 30 cm de ECU ou du faisceau de câbles dans le compartiment-moteur, lorsque lemoteur tourne, car les courants élevés du système de Rail commun engendrent des champsmagnétiques considérables. 5. Si la courroie d'entraînement de la
pompe à eau est fracturée ou leliquide de refroidissement fuit, arrêtez immédiatement le moteur et appelez le concessionnaireHyundai le plus proche.!
!AVERTISSEMENT:
N'enlevez pas le bouchon du radiateur pendant que le moteurest chaud, car le liquide de refroidissement peut jaillir par le goulot risquant de causer desérieuses brûlures.
6. Si vous ne parvenez pas à déterminer la cause de la surchauffe, attendez que la température du moteur retourne àla normale. Ensuite, si le niveau du liquide de refroidissement a baissé, ajoutez avec précautions du liquidede refroidissement dans le réservoir (page 6-10) pour amener le niveau du liquide dans le réservoir au repèredu milieu.
