Hyundai Santa Fe 2010 Handleiding (in Dutch)

Uw auto in één oogopslag
4
2

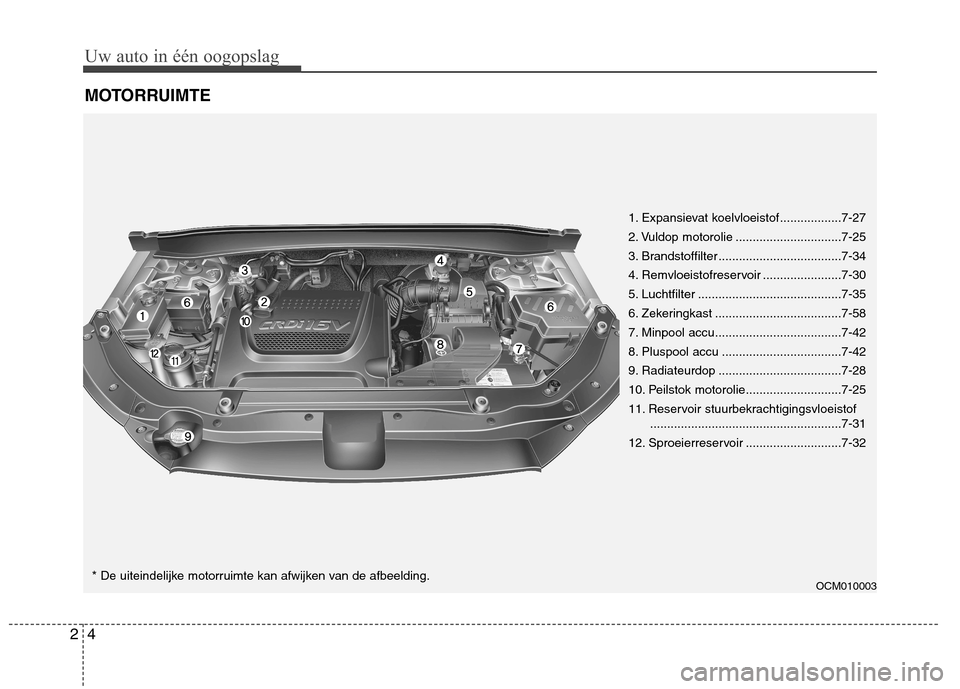

MOTORRUIMTE
OCM010003
1. Expansievat koelvloeistof ..................7-27
2. Vuldop motorolie ...............................7-25
3. Brandstoffilter ....................................7-34
4. Remvloeistofreservoir .......................7-30
5. Luchtfilter ..........................................7-35
6. Zekeringkast .....................................7-58
7. Minpool accu.....................................7-42
8. Pluspool accu ...................................7-42
9. Radiateurdop ....................................7-28
10. Peilstok motorolie............................7-25
11. Reservoir stuurbekrachtigingsvloeistof
........................................................7-31
12. Sproeierreservoir ............................7-32
* De uiteindelijke motorruimte kan afwijken van de afbeelding.

3

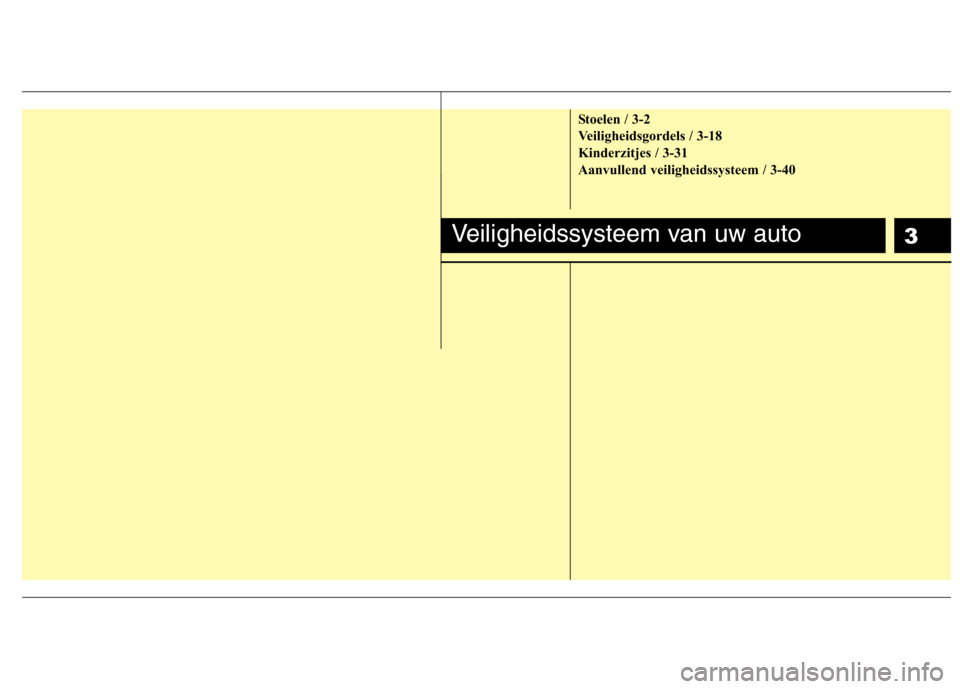

Stoelen / 3-2
Veiligheidsgordels / 3-18
Kinderzitjes / 3-31
Aanvullend veiligheidssysteem / 3-40
Veiligheidssysteem van uw auto

Veiligheidssysteem van uw auto
2
3

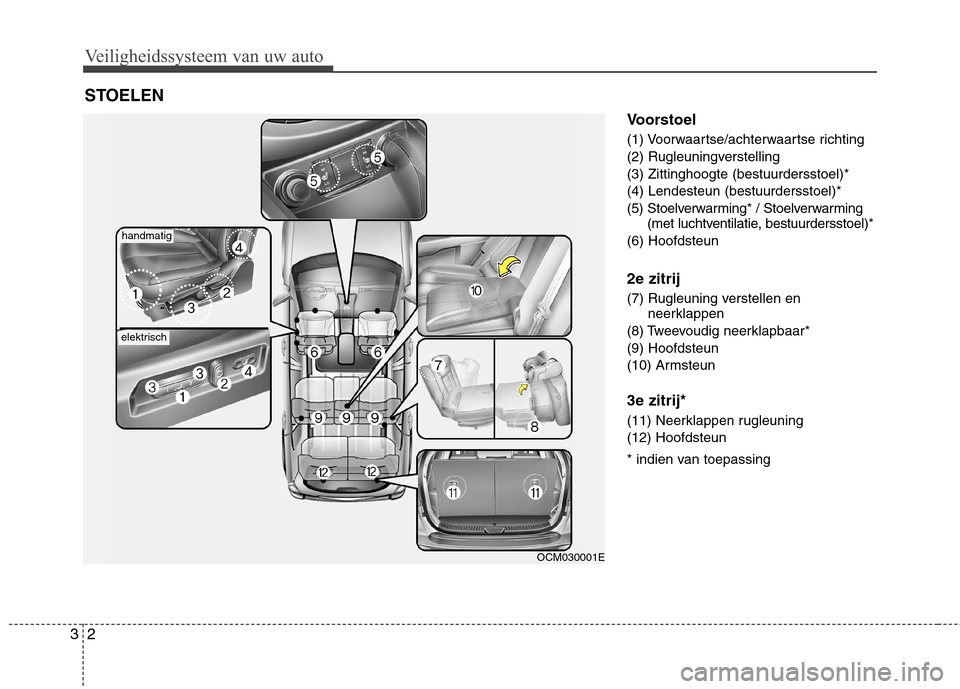

Voorstoel
(1) Voorwaartse/achterwaartse richting
(2) Rugleuningverstelling(3) Zittinghoogte (bestuurdersstoel)*(4) Lendesteun (bestuurdersstoel)*
(5) Stoelverwarming* / Stoelverwarming
(met luchtventilatie, bestuurdersstoel)*
(6) Hoofdsteun 2e zitrij
(7) Rugleuning verstellen en neerklappen
(8) Tweevoudig neerklapbaar* (9) Hoofdsteun
(10) Armsteun 3e zitrij*
(11) Neerklappen rugleuning (12) Hoofdsteun
* indien van toepassing
STOELEN
OCM030001E
handmatig
elektrisch

33
Veiligheidssysteem van uw auto

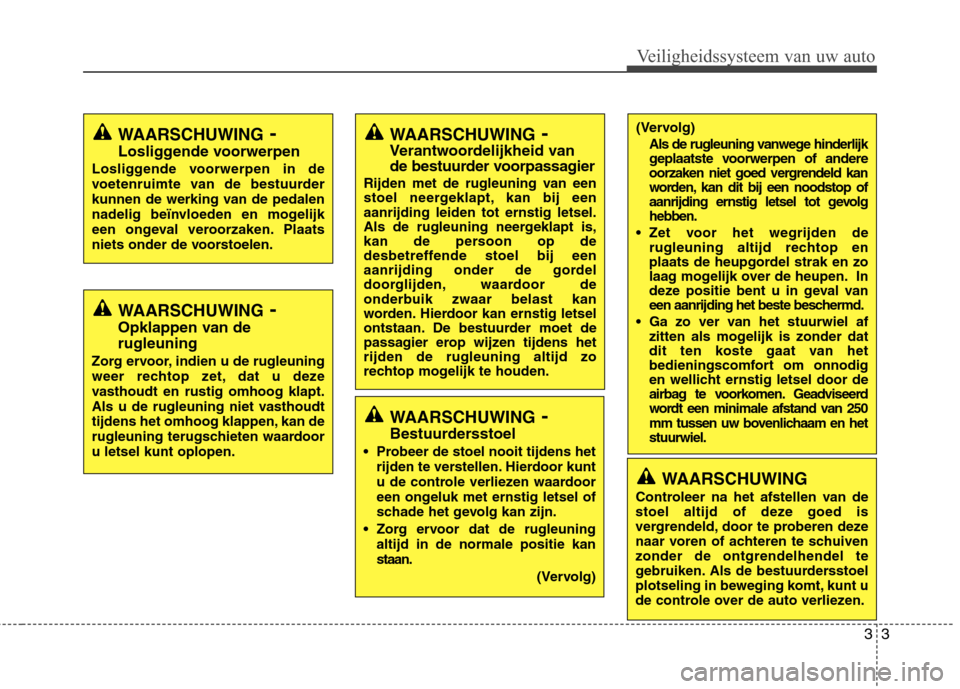

WAARSCHUWING-
Bestuurdersstoel
• Probeer de stoel nooit tijdens het rijden te verstellen. Hierdoor kunt
u de controle verliezen waardoor
een ongeluk met ernstig letsel of
schade het gevolg kan zijn.
Zorg ervoor dat de rugleuning altijd in de normale positie kanstaan.
(Vervolg)
(Vervolg)Als de rugleuning vanwege hinderlijk
geplaatste voorwerpen of andere
oorzaken niet goed vergrendeld kan
worden, kan dit bij een noodstop of
aanrijding ernstig letsel tot gevolghebben.
Zet voor het wegrijden de rugleuning altijd rechtop en
plaats de heupgordel strak en zo
laag mogelijk over de heupen. In
deze positie bent u in geval van
een aanrijding het beste beschermd.
Ga zo ver van het stuurwiel af zitten als mogelijk is zonder dat
dit ten koste gaat van het
bedieningscomfort om onnodig
en wellicht ernstig letsel door de
airbag te voorkomen. Geadviseerd
wordt een minimale afstand van 250
mm tussen uw bovenlichaam en hetstuurwiel.
WAARSCHUWING -
Opklappen van de rugleuning
Zorg ervoor, indien u de rugleuning
weer rechtop zet, dat u deze
vasthoudt en rustig omhoog klapt.
Als u de rugleuning niet vasthoudt
tijdens het omhoog klappen, kan de
rugleuning terugschieten waardooru letsel kunt oplopen.
WAARSCHUWING -
Losliggende voorwerpen
Losliggende voorwerpen in de
voetenruimte van de bestuurder
kunnen de werking van de pedalen
nadelig beïnvloeden en mogelijk
een ongeval veroorzaken. Plaats
niets onder de voorstoelen.WAARSCHUWING -
Verantwoordelijkheid van
de bestuurder voorpassagier
Rijden met de rugleuning van een
stoel neergeklapt, kan bij eenaanrijding leiden tot ernstig letsel.
Als de rugleuning neergeklapt is,
kan de persoon op de
desbetreffende stoel bij een
aanrijding onder de gordel
doorglijden, waardoor de
onderbuik zwaar belast kan
worden. Hierdoor kan ernstig letsel
ontstaan. De bestuurder moet de
passagier erop wijzen tijdens hetrijden de rugleuning altijd zo
rechtop mogelijk te houden.
WAARSCHUWING
Controleer na het afstellen van de
stoel altijd of deze goed is
vergrendeld, door te proberen deze
naar voren of achteren te schuivenzonder de ontgrendelhendel te
gebruiken. Als de bestuurdersstoel
plotseling in beweging komt, kunt u
de controle over de auto verliezen.

Veiligheidssysteem van uw auto
4
3

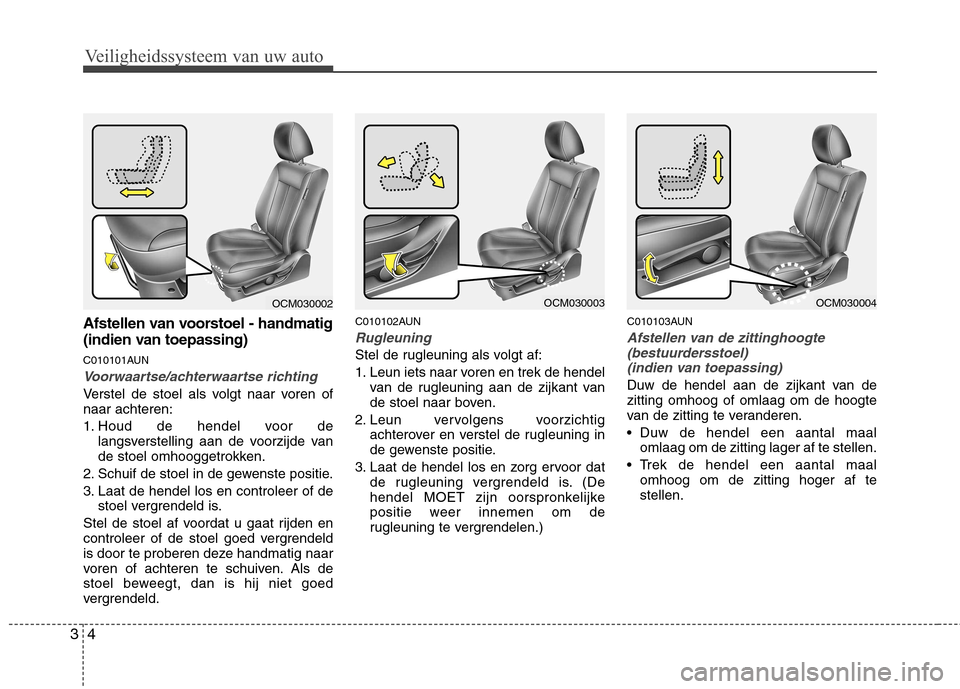

Afstellen van voorstoel - handmatig
(indien van toepassing)
C010101AUN
Voorwaartse/achterwaartse richting
Verstel de stoel als volgt naar voren of naar achteren:
1. Houd de hendel voor de
langsverstelling aan de voorzijde van
de stoel omhooggetrokken.
2. Schuif de stoel in de gewenste positie.
3. Laat de hendel los en controleer of de stoel vergrendeld is.
Stel de stoel af voordat u gaat rijden en
controleer of de stoel goed vergrendeld
is door te proberen deze handmatig naar
voren of achteren te schuiven. Als de
stoel beweegt, dan is hij niet goed
vergrendeld. C010102AUN
Rugleuning
Stel de rugleuning als volgt af:
1. Leun iets naar voren en trek de hendel
van de rugleuning aan de zijkant van
de stoel naar boven.
2. Leun vervolgens voorzichtig achterover en verstel de rugleuning in
de gewenste positie.
3. Laat de hendel los en zorg ervoor dat de rugleuning vergrendeld is. (De
hendel MOET zijn oorspronkelijke
positie weer innemen om de
rugleuning te vergrendelen.) C010103AUN
Afstellen van de zittinghoogte
(bestuurdersstoel)
(indien van toepassing)
Duw de hendel aan de zijkant van de zitting omhoog of omlaag om de hoogte
van de zitting te veranderen.
• Duw de hendel een aantal maal omlaag om de zitting lager af te stellen.
Trek de hendel een aantal maal omhoog om de zitting hoger af te stellen.
OCM030003OCM030004OCM030002

35
Veiligheidssysteem van uw auto
C010105AFD

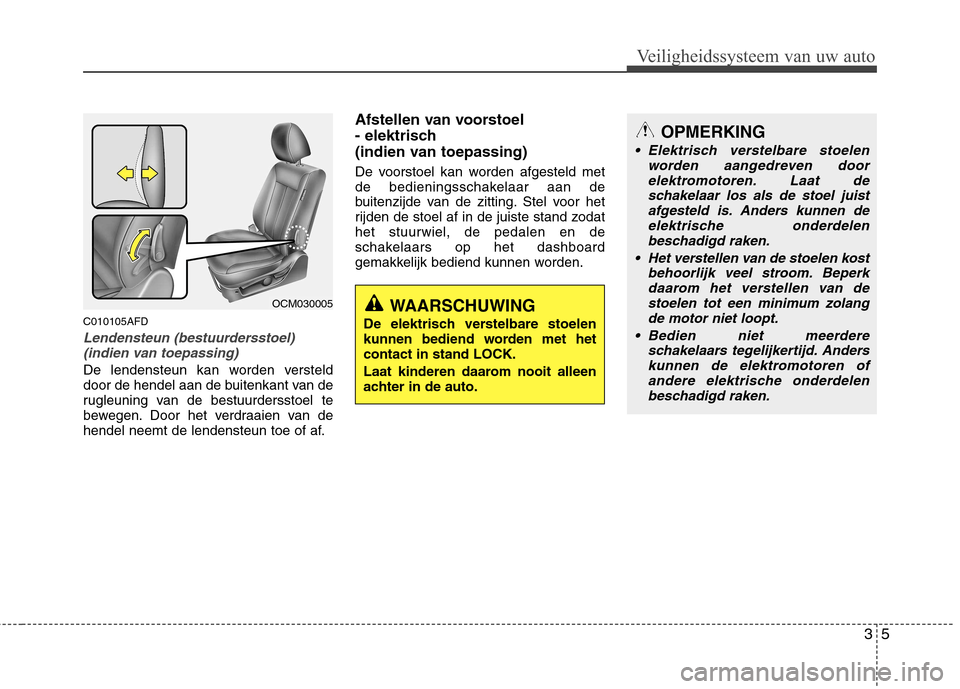

Lendensteun (bestuurdersstoel)(indien van toepassing)
De lendensteun kan worden versteld
door de hendel aan de buitenkant van de
rugleuning van de bestuurdersstoel te
bewegen. Door het verdraaien van de
hendel neemt de lendensteun toe of af. Afstellen van voorstoel
- elektrisch
(indien van toepassing)
De voorstoel kan worden afgesteld met
de bedieningsschakelaar aan de
buitenzijde van de zitting. Stel voor het
rijden de stoel af in de juiste stand zodathet stuurwiel, de pedalen en de
schakelaars op het dashboard
gemakkelijk bediend kunnen worden.
OCM030005WAARSCHUWING
De elektrisch verstelbare stoelen
kunnen bediend worden met hetcontact in stand LOCK.
Laat kinderen daarom nooit alleen
achter in de auto.
OPMERKING
Elektrisch verstelbare stoelen worden aangedreven door
elektromotoren. Laat de schakelaar los als de stoel juistafgesteld is. Anders kunnen deelektrische onderdelen
beschadigd raken.
Het verstellen van de stoelen kost behoorlijk veel stroom. Beperkdaarom het verstellen van de
stoelen tot een minimum zolang de motor niet loopt.
Bedien niet meerdere schakelaars tegelijkertijd. Anderskunnen de elektromotoren of
andere elektrische onderdelenbeschadigd raken.

Veiligheidssysteem van uw auto
6
3
Voorwaartse/achterwaartse richting
Druk de knop naar voren of naar
achteren om de stoel in de gewenste
stand te zetten. Laat de knop los zodra
de zitting in de gewenste stand staat.
Rugleuning
Druk de knop naar voren of naar
achteren om de rugleuning in de
gewenste stand te zetten. Laat de knop
los zodra de zitting in de gewenste standstaat.
Afstellen van de zittinghoogte
(bestuurdersstoel)
Druk het voorste deel van de knop naar
boven of naar beneden om de voorzijde
van de zitting omhoog of omlaag te
verstellen. Beweeg het achterste deel
van de knop naar boven of naar beneden
om de achterzijde van de zitting omhoog
of omlaag te verstellen. Laat de knop los
zodra de zitting in de gewenste standstaat.
OCM030006OCM030007OCM030008

37
Veiligheidssysteem van uw auto

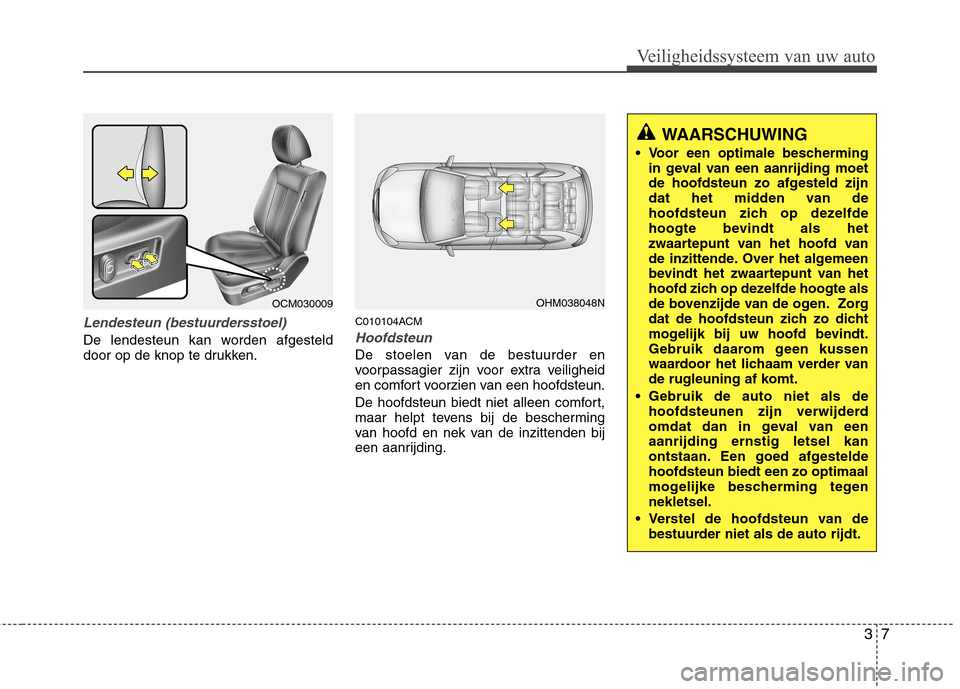

Lendesteun (bestuurdersstoel)
De lendesteun kan worden afgesteld
door op de knop te drukken.C010104ACMHoofdsteun
De stoelen van de bestuurder en
voorpassagier zijn voor extra veiligheid
en comfort voorzien van een hoofdsteun.
De hoofdsteun biedt niet alleen comfort,
maar helpt tevens bij de bescherming
van hoofd en nek van de inzittenden bij
een aanrijding.
WAARSCHUWING
Voor een optimale bescherming in geval van een aanrijding moet
de hoofdsteun zo afgesteld zijn
dat het midden van de
hoofdsteun zich op dezelfde
hoogte bevindt als het
zwaartepunt van het hoofd van
de inzittende. Over het algemeen
bevindt het zwaartepunt van het
hoofd zich op dezelfde hoogte als
de bovenzijde van de ogen. Zorg
dat de hoofdsteun zich zo dicht
mogelijk bij uw hoofd bevindt.
Gebruik daarom geen kussen
waardoor het lichaam verder van
de rugleuning af komt.
Gebruik de auto niet als de hoofdsteunen zijn verwijderd
omdat dan in geval van eenaanrijding ernstig letsel kan
ontstaan. Een goed afgesteldehoofdsteun biedt een zo optimaal
mogelijke bescherming tegennekletsel.
Verstel de hoofdsteun van de bestuurder niet als de auto rijdt.
OCM030009OHM038048N

Veiligheidssysteem van uw auto
8
3

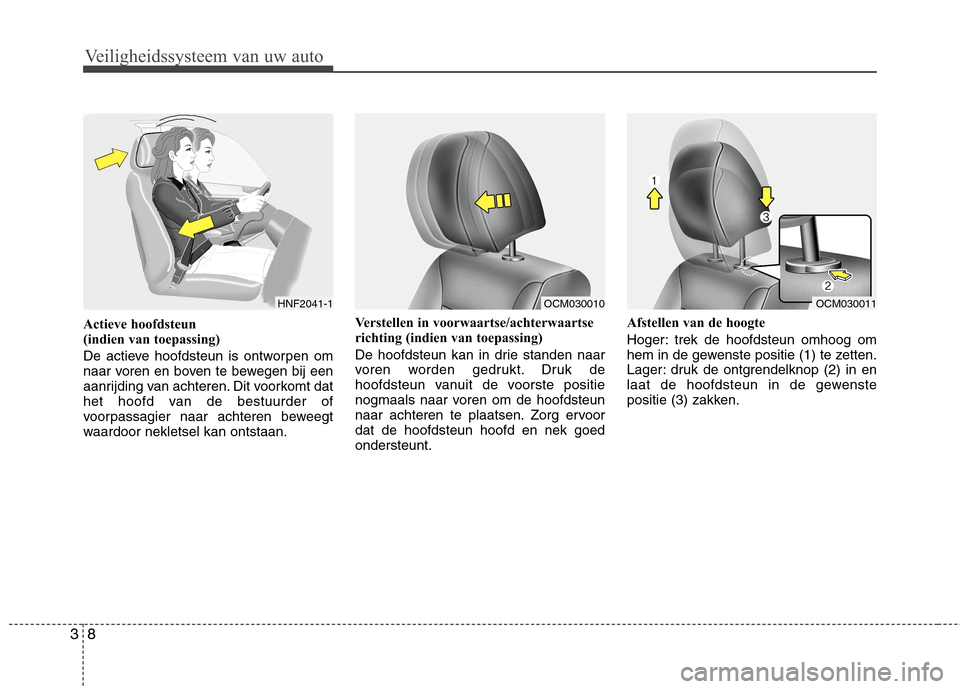

Actieve hoofdsteun
(indien van toepassing)
De actieve hoofdsteun is ontworpen om
naar voren en boven te bewegen bij een
aanrijding van achteren. Dit voorkomt dat
het hoofd van de bestuurder of
voorpassagier naar achteren beweegt
waardoor nekletsel kan ontstaan. Verstellen in voorwaartse/achterwaartse
richting (indien van toepassing)
De hoofdsteun kan in drie standen naar
voren worden gedrukt. Druk de
hoofdsteun vanuit de voorste positie
nogmaals naar voren om de hoofdsteun
naar achteren te plaatsen. Zorg ervoordat de hoofdsteun hoofd en nek goedondersteunt.Afstellen van de hoogte
Hoger: trek de hoofdsteun omhoog om
hem in de gewenste positie (1) te zetten.
Lager: druk de ontgrendelknop (2) in en
laat de hoofdsteun in de gewenste
positie (3) zakken.
HNF2041-1OCM030010OCM030011

39
Veiligheidssysteem van uw auto

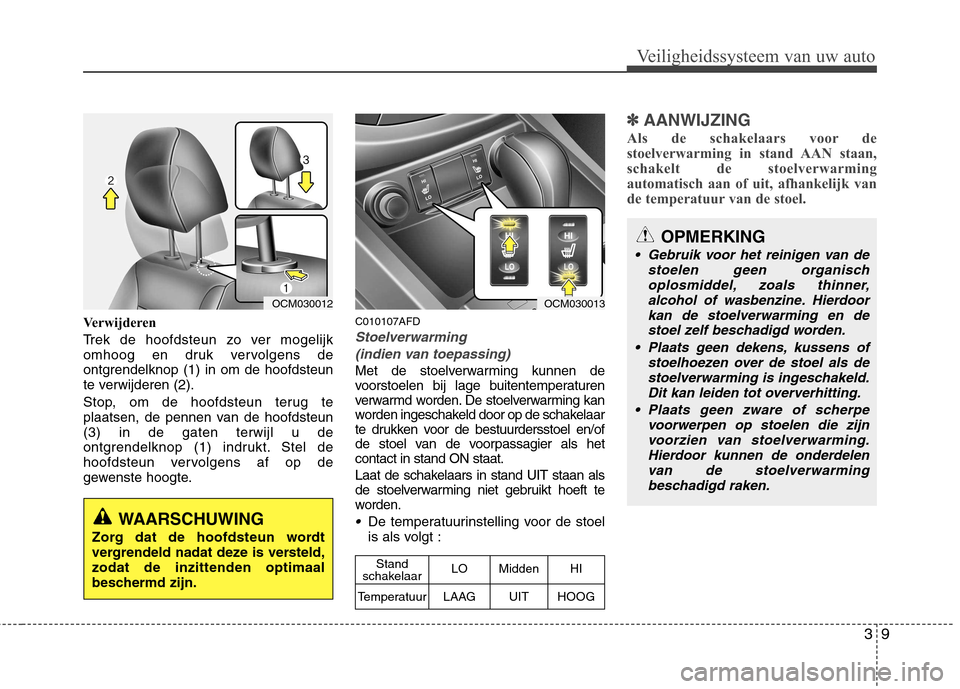

Verwijderen
Trek de hoofdsteun zo ver mogelijk
omhoog en druk vervolgens de
ontgrendelknop (1) in om de hoofdsteun
te verwijderen (2).
Stop, om de hoofdsteun terug te
plaatsen, de pennen van de hoofdsteun(3) in de gaten terwijl u de
ontgrendelknop (1) indrukt. Stel de
hoofdsteun vervolgens af op de
gewenste hoogte.C010107AFDStoelverwarming
(indien van toepassing)
Met de stoelverwarming kunnen de
voorstoelen bij lage buitentemperaturen
verwarmd worden. De stoelverwarming kan
worden ingeschakeld door op de schakelaar
te drukken voor de bestuurdersstoel en/of
de stoel van de voorpassagier als hetcontact in stand ON staat.
Laat de schakelaars in stand UIT staan als
de stoelverwarming niet gebruikt hoeft te
worden.
De temperatuurinstelling voor de stoel
is als volgt :
✽✽ AANWIJZING
Als de schakelaars voor de
stoelverwarming in stand AAN staan,
schakelt de stoelverwarming
automatisch aan of uit, afhankelijk van
de temperatuur van de stoel.
OPMERKING
Gebruik voor het reinigen van de stoelen geen organischoplosmiddel, zoals thinner,
alcohol of wasbenzine. Hierdoorkan de stoelverwarming en de stoel zelf beschadigd worden.
Plaats geen dekens, kussens of stoelhoezen over de stoel als de
stoelverwarming is ingeschakeld.Dit kan leiden tot oververhitting.
Plaats geen zware of scherpe voorwerpen op stoelen die zijnvoorzien van stoelverwarming.
Hierdoor kunnen de onderdelen van de stoelverwarmingbeschadigd raken.
WAARSCHUWING
Zorg dat de hoofdsteun wordt
vergrendeld nadat deze is versteld,zodat de inzittenden optimaal
beschermd zijn.
OCM030012OCM030013
Stand
schakelaarLOMiddenHI
TemperatuurLAAGUITHOOG
