Hyundai Santa Fe 2010 Handleiding (in Dutch)

777
Onderhoud

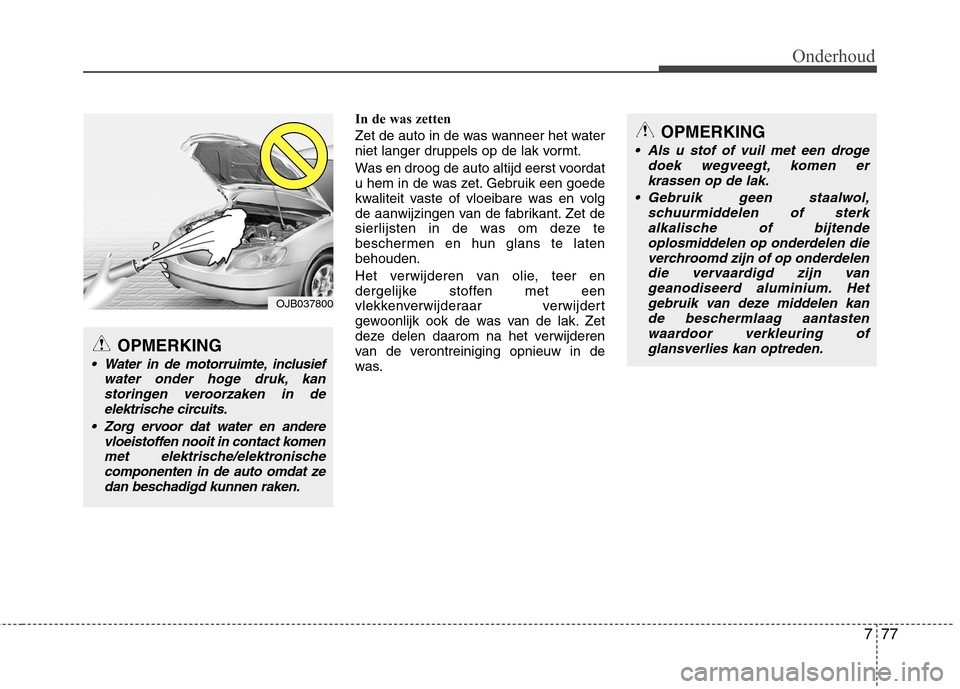

In de was zetten
Zet de auto in de was wanneer het water
niet langer druppels op de lak vormt.
Was en droog de auto altijd eerst voordat
u hem in de was zet. Gebruik een goede
kwaliteit vaste of vloeibare was en volg
de aanwijzingen van de fabrikant. Zet de
sierlijsten in de was om deze te
beschermen en hun glans te latenbehouden.
Het verwijderen van olie, teer en
dergelijke stoffen met een
vlekkenverwijderaar verwijdert
gewoonlijk ook de was van de lak. Zet
deze delen daarom na het verwijderen
van de verontreiniging opnieuw in de
was.OPMERKING
Als u stof of vuil met een drogedoek wegveegt, komen er
krassen op de lak.
Gebruik geen staalwol, schuurmiddelen of sterkalkalische of bijtende
oplosmiddelen op onderdelen die verchroomd zijn of op onderdelendie vervaardigd zijn van geanodiseerd aluminium. Het
gebruik van deze middelen kan de beschermlaag aantastenwaardoor verkleuring of glansverlies kan optreden.
OPMERKING
Water in de motorruimte, inclusief water onder hoge druk, kanstoringen veroorzaken in de
elektrische circuits.
Zorg ervoor dat water en andere vloeistoffen nooit in contact komenmet elektrische/elektronischecomponenten in de auto omdat ze
dan beschadigd kunnen raken.
OJB037800

Onderhoud
78
7
G230103AUN

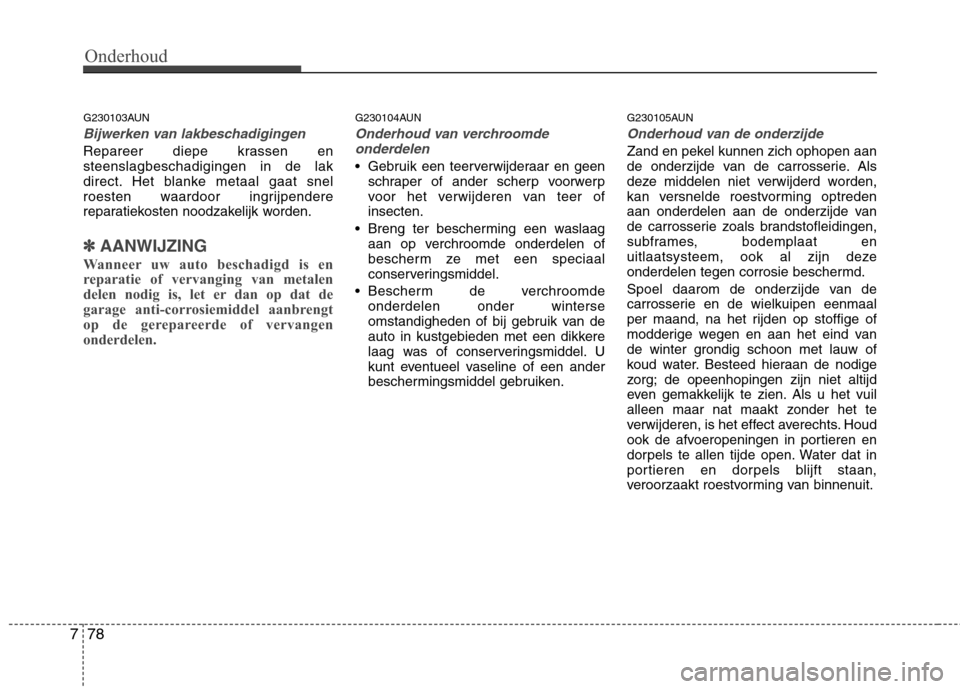

Bijwerken van lakbeschadigingen
Repareer diepe krassen en steenslagbeschadigingen in de lak
direct. Het blanke metaal gaat snel
roesten waardoor ingrijpendere
reparatiekosten noodzakelijk worden.
✽✽
AANWIJZING
Wanneer uw auto beschadigd is en
reparatie of vervanging van metalen
delen nodig is, let er dan op dat de
garage anti-corrosiemiddel aanbrengt
op de gerepareerde of vervangen
onderdelen.
G230104AUN
Onderhoud van verchroomde onderdelen
Gebruik een teerverwijderaar en geen schraper of ander scherp voorwerp
voor het verwijderen van teer ofinsecten.
Breng ter bescherming een waslaag aan op verchroomde onderdelen of
bescherm ze met een speciaal
conserveringsmiddel.
Bescherm de verchroomde onderdelen onder winterse
omstandigheden of bij gebruik van de
auto in kustgebieden met een dikkere
laag was of conserveringsmiddel. U
kunt eventueel vaseline of een ander
beschermingsmiddel gebruiken. G230105AUN
Onderhoud van de onderzijde
Zand en pekel kunnen zich ophopen aan
de onderzijde van de carrosserie. Als
deze middelen niet verwijderd worden,
kan versnelde roestvorming optreden
aan onderdelen aan de onderzijde van
de carrosserie zoals brandstofleidingen,
subframes, bodemplaat en
uitlaatsysteem, ook al zijn deze
onderdelen tegen corrosie beschermd.
Spoel daarom de onderzijde van de
carrosserie en de wielkuipen eenmaal
per maand, na het rijden op stoffige of
modderige wegen en aan het eind van
de winter grondig schoon met lauw of
koud water. Besteed hieraan de nodige
zorg; de opeenhopingen zijn niet altijd
even gemakkelijk te zien. Als u het vuil
alleen maar nat maakt zonder het te
verwijderen, is het effect averechts. Houd
ook de afvoeropeningen in portieren en
dorpels te allen tijde open. Water dat in
portieren en dorpels blijft staan,
veroorzaakt roestvorming van binnenuit.

779
Onderhoud
G230106AUN

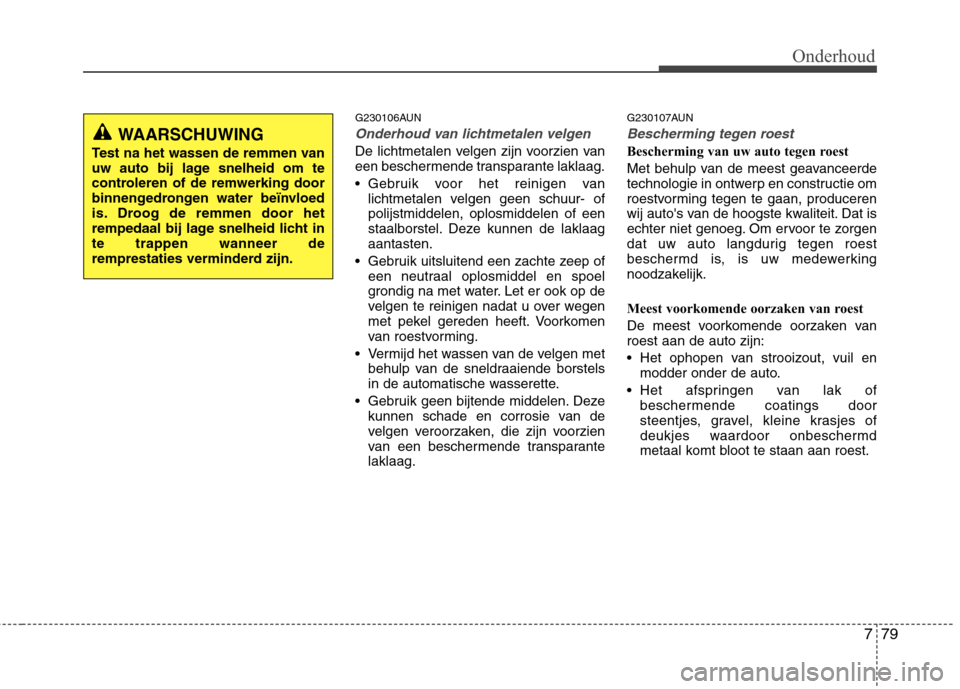

Onderhoud van lichtmetalen velgen
De lichtmetalen velgen zijn voorzien van
een beschermende transparante laklaag.
Gebruik voor het reinigen vanlichtmetalen velgen geen schuur- of polijstmiddelen, oplosmiddelen of een
staalborstel. Deze kunnen de laklaagaantasten.
Gebruik uitsluitend een zachte zeep of een neutraal oplosmiddel en spoel
grondig na met water. Let er ook op de
velgen te reinigen nadat u over wegen
met pekel gereden heeft. Voorkomen
van roestvorming.
Vermijd het wassen van de velgen met behulp van de sneldraaiende borstels
in de automatische wasserette.
Gebruik geen bijtende middelen. Deze kunnen schade en corrosie van de
velgen veroorzaken, die zijn voorzien
van een beschermende transparantelaklaag. G230107AUN
Bescherming tegen roest
Bescherming van uw auto tegen roest
Met behulp van de meest geavanceerde
technologie in ontwerp en constructie om
roestvorming tegen te gaan, produceren
wij auto's van de hoogste kwaliteit. Dat is
echter niet genoeg. Om ervoor te zorgen
dat uw auto langdurig tegen roest
beschermd is, is uw medewerking
noodzakelijk.
Meest voorkomende oorzaken van roest
De meest voorkomende oorzaken van roest aan de auto zijn:

modder onder de auto.
beschermende coatings door
steentjes, gravel, kleine krasjes of
deukjes waardoor onbeschermd
metaal komt bloot te staan aan roest.
WAARSCHUWING
Test na het wassen de remmen van
uw auto bij lage snelheid om te
controleren of de remwerking door
binnengedrongen water beïnvloed
is. Droog de remmen door het
rempedaal bij lage snelheid licht inte trappen wanneer de
remprestaties verminderd zijn.

Onderhoud
80
7

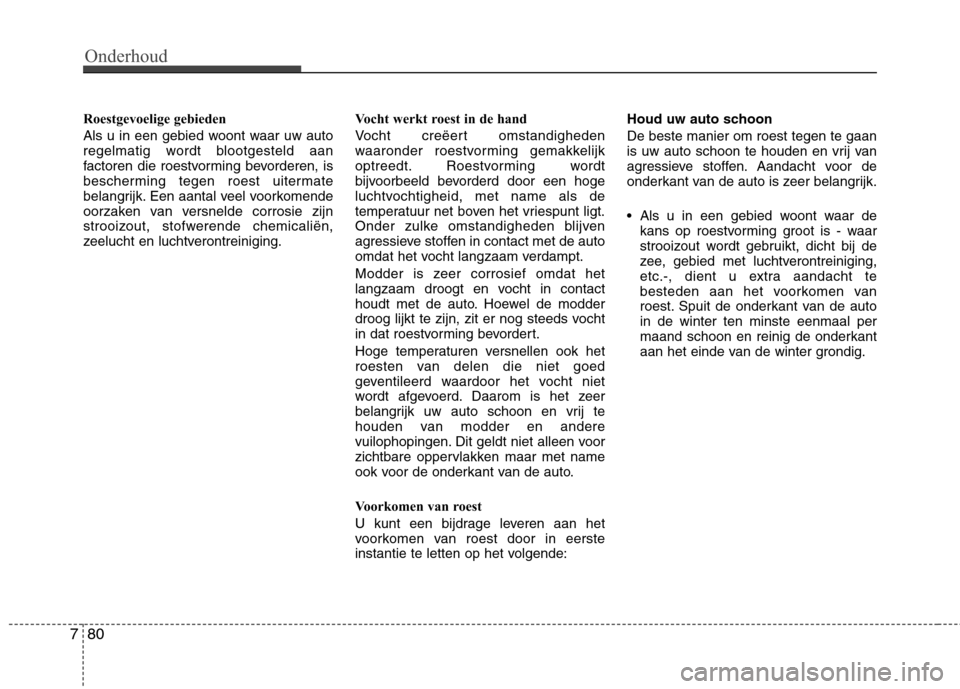

Roestgevoelige gebieden
Als u in een gebied woont waar uw auto
regelmatig wordt blootgesteld aan
factoren die roestvorming bevorderen, is
bescherming tegen roest uitermate
belangrijk. Een aantal veel voorkomende
oorzaken van versnelde corrosie zijn
strooizout, stofwerende chemicaliën,
zeelucht en luchtverontreiniging. Vocht werkt roest in de hand
Vocht creëert omstandigheden
waaronder roestvorming gemakkelijk
optreedt. Roestvorming wordt
bijvoorbeeld bevorderd door een hoge
luchtvochtigheid, met name als de
temperatuur net boven het vriespunt ligt.
Onder zulke omstandigheden blijven
agressieve stoffen in contact met de auto
omdat het vocht langzaam verdampt.
Modder is zeer corrosief omdat het
langzaam droogt en vocht in contact
houdt met de auto. Hoewel de modder
droog lijkt te zijn, zit er nog steeds vocht
in dat roestvorming bevordert.
Hoge temperaturen versnellen ook het
roesten van delen die niet goed
geventileerd waardoor het vocht niet
wordt afgevoerd. Daarom is het zeer
belangrijk uw auto schoon en vrij te
houden van modder en andere
vuilophopingen. Dit geldt niet alleen voor
zichtbare oppervlakken maar met name
ook voor de onderkant van de auto.
Voorkomen van roest
U kunt een bijdrage leveren aan het
voorkomen van roest door in eerste
instantie te letten op het volgende:Houd uw auto schoon De beste manier om roest tegen te gaan
is uw auto schoon te houden en vrij van
agressieve stoffen. Aandacht voor de
onderkant van de auto is zeer belangrijk.
Als u in een gebied woont waar de
kans op roestvorming groot is - waar
strooizout wordt gebruikt, dicht bij de
zee, gebied met luchtverontreiniging,
etc.-, dient u extra aandacht te
besteden aan het voorkomen van
roest. Spuit de onderkant van de autoin de winter ten minste eenmaal per
maand schoon en reinig de onderkant
aan het einde van de winter grondig.

781
Onderhoud

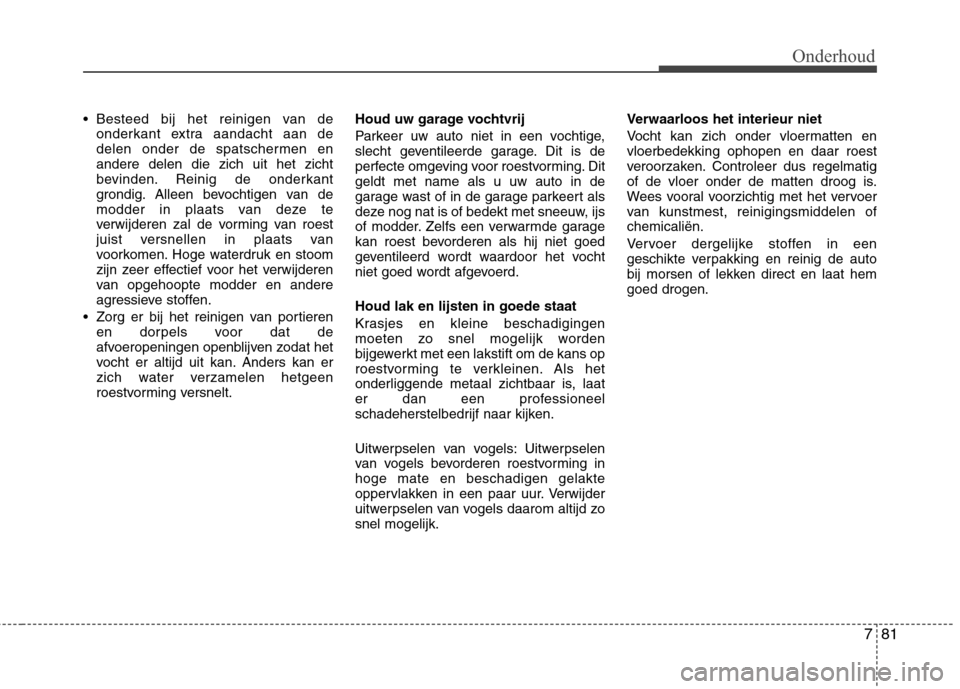

onderkant extra aandacht aan de
delen onder de spatschermen enandere delen die zich uit het zicht
bevinden. Reinig de onderkant
grondig. Alleen bevochtigen van de
modder in plaats van deze te
verwijderen zal de vorming van roest
juist versnellen in plaats van
voorkomen. Hoge waterdruk en stoom
zijn zeer effectief voor het verwijderen
van opgehoopte modder en andere
agressieve stoffen.
Zorg er bij het reinigen van portieren en dorpels voor dat de
afvoeropeningen openblijven zodat het
vocht er altijd uit kan. Anders kan er
zich water verzamelen hetgeen
roestvorming versnelt. Houd uw garage vochtvrij
Parkeer uw auto niet in een vochtige,
slecht geventileerde garage. Dit is de
perfecte omgeving voor roestvorming. Ditgeldt met name als u uw auto in de
garage wast of in de garage parkeert als
deze nog nat is of bedekt met sneeuw, ijs
of modder. Zelfs een verwarmde garage
kan roest bevorderen als hij niet goed
geventileerd wordt waardoor het vocht
niet goed wordt afgevoerd. Houd lak en lijsten in goede staat
Krasjes en kleine beschadigingen
moeten zo snel mogelijk worden
bijgewerkt met een lakstift om de kans op
roestvorming te verkleinen. Als het
onderliggende metaal zichtbaar is, laat
er dan een professioneel
schadeherstelbedrijf naar kijken.
Uitwerpselen van vogels: Uitwerpselen
van vogels bevorderen roestvorming inhoge mate en beschadigen gelakte
oppervlakken in een paar uur. Verwijder
uitwerpselen van vogels daarom altijd zosnel mogelijk. Verwaarloos het interieur niet
Vocht kan zich onder vloermatten en vloerbedekking ophopen en daar roest
veroorzaken. Controleer dus regelmatig
of de vloer onder de matten droog is.
Wees vooral voorzichtig met het vervoer
van kunstmest, reinigingsmiddelen ofchemicaliën.
Vervoer dergelijke stoffen in een
geschikte verpakking en reinig de auto
bij morsen of lekken direct en laat hemgoed drogen.

Onderhoud
82
7

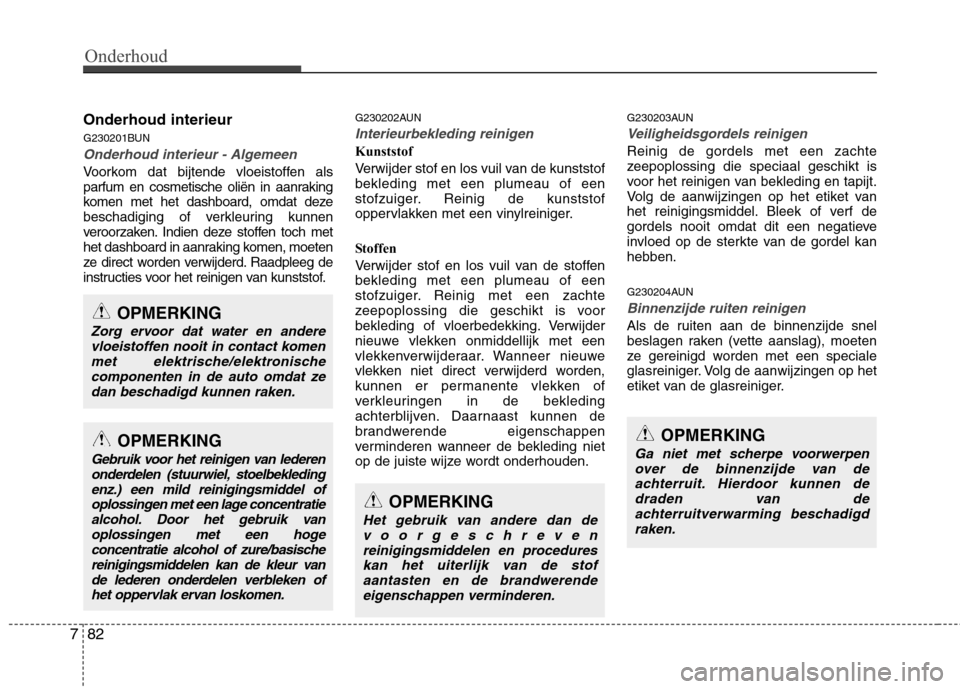

Onderhoud interieur
G230201BUN
Onderhoud interieur - Algemeen
Voorkom dat bijtende vloeistoffen als
parfum en cosmetische oliën in aanraking
komen met het dashboard, omdat deze
beschadiging of verkleuring kunnen
veroorzaken. Indien deze stoffen toch met
het dashboard in aanraking komen, moeten
ze direct worden verwijderd. Raadpleeg de
instructies voor het reinigen van kunststof. G230202AUN
Interieurbekleding reinigen
Kunststof
Verwijder stof en los vuil van de kunststof bekleding met een plumeau of een
stofzuiger. Reinig de kunststof
oppervlakken met een vinylreiniger.
Stoffen
Verwijder stof en los vuil van de stoffen bekleding met een plumeau of een
stofzuiger. Reinig met een zachte
zeepoplossing die geschikt is voor
bekleding of vloerbedekking. Verwijder
nieuwe vlekken onmiddellijk met een
vlekkenverwijderaar. Wanneer nieuwe
vlekken niet direct verwijderd worden,
kunnen er permanente vlekken of
verkleuringen in de bekleding
achterblijven. Daarnaast kunnen de
brandwerende eigenschappen
verminderen wanneer de bekleding niet
op de juiste wijze wordt onderhouden.G230203AUN
Veiligheidsgordels reinigen
Reinig de gordels met een zachte
zeepoplossing die speciaal geschikt is
voor het reinigen van bekleding en tapijt.
Volg de aanwijzingen op het etiket van
het reinigingsmiddel. Bleek of verf de
gordels nooit omdat dit een negatieve
invloed op de sterkte van de gordel kan
hebben.
G230204AUN
Binnenzijde ruiten reinigen
Als de ruiten aan de binnenzijde snel
beslagen raken (vette aanslag), moeten
ze gereinigd worden met een speciale
glasreiniger. Volg de aanwijzingen op het
etiket van de glasreiniger.OPMERKING
Zorg ervoor dat water en andere
vloeistoffen nooit in contact komenmet elektrische/elektronische
componenten in de auto omdat zedan beschadigd kunnen raken.
OPMERKING
Het gebruik van andere dan devoorgeschreven
reinigingsmiddelen en procedures kan het uiterlijk van de stofaantasten en de brandwerendeeigenschappen verminderen.
OPMERKING
Ga niet met scherpe voorwerpenover de binnenzijde van deachterruit. Hierdoor kunnen de draden van de
achterruitverwarming beschadigd raken.OPMERKING
Gebruik voor het reinigen van lederenonderdelen (stuurwiel, stoelbekledingenz.) een mild reinigingsmiddel ofoplossingen met een lage concentratie
alcohol. Door het gebruik vanoplossingen met een hogeconcentratie alcohol of zure/basischereinigingsmiddelen kan de kleur van
de lederen onderdelen verbleken of
het oppervlak ervan loskomen.

783
Onderhoud
EMISSIEREGELSYSTEEM
G270000AFD
Op het emissieregelsysteem van uw auto
is een aangepaste garantieregeling van
toepassing. Raadpleeg de garantie-
informatie in het onderhoudsboekje voor
meer informatie.
Uw auto is uitgerust met een emissieregelsysteem om aan alle
emissienorm te voldoen.
Er zijn drie emissieregelsystemen, namelijk:
(1) Carterventilatiesysteem
(2) Brandstofdampafzuigsysteem(3) Emissieregelsysteem
Om de goede werking van de
emissieregelsystemen te garanderen, is
het aan te raden uw auto door een
officiële HYUNDAI Erkend Reparateur telaten controleren en onderhouden
volgens het onderhoudsschema in dit
boekje. Opmerking bij controle en onderhoud(met ESP)
Om overslaan van de motor tijdens
het testen op een rollenbank te
voorkomen, moet het ESP-systeem
worden uitgeschakeld door de ESP-
schakelaar in te drukken.
Schakel na de rollenbanktest het ESP-systeem weer in door
nogmaals op de ESP-schakelaar tedrukken. G270100AUN
1. Carterventilatiesysteem
Het carterventilatiesysteem voorkomt dat
lekgassen uit het carter in de atmosfeer
terechtkomen. Bij dit systeem wordt
schone, gefilterde lucht via de
luchtinlaatslang naar het carter gevoerd.
In het carter wordt de lucht vermengd
met de lekgassen en vervolgens via de
PCV-klep naar het luchtinlaatsysteem
gevoerd. G270200AFD
2. Brandstofdampafzuigsysteem
Het brandstofdampafzuigsysteem is
ontworpen om te voorkomen dat
brandstofdampen in de atmosfeer
terechtkomen.

Onderhoud
84
7

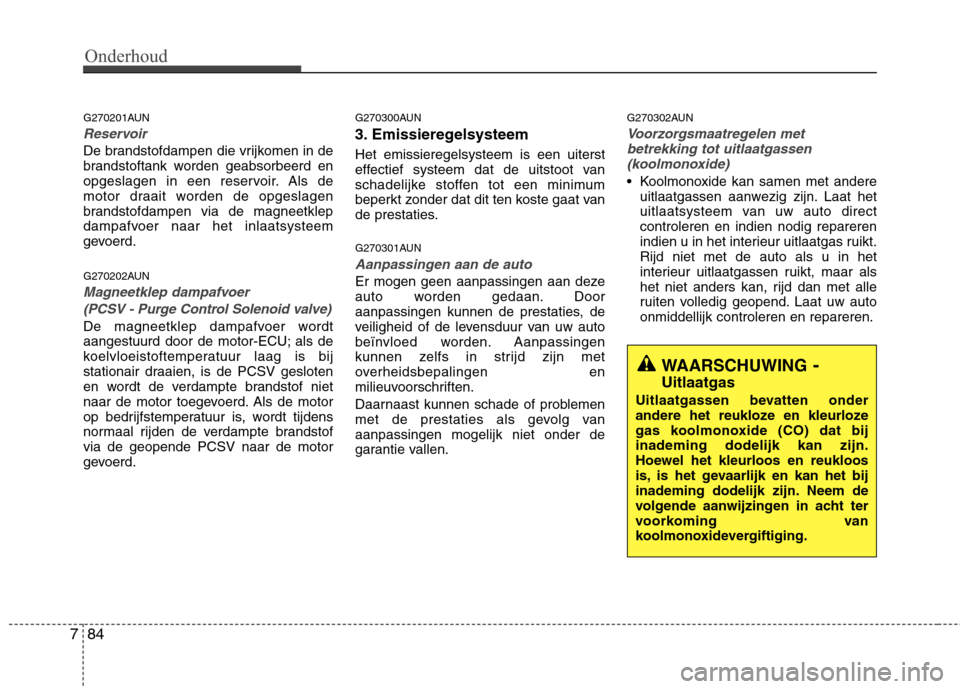

G270201AUN
Reservoir
De brandstofdampen die vrijkomen in de
brandstoftank worden geabsorbeerd en
opgeslagen in een reservoir. Als de
motor draait worden de opgeslagen
brandstofdampen via de magneetklep
dampafvoer naar het inlaatsysteem
gevoerd.
G270202AUN
Magneetklep dampafvoer
(PCSV - Purge Control Solenoid valve)
De magneetklep dampafvoer wordt
aangestuurd door de motor-ECU; als de
koelvloeistoftemperatuur laag is bij
stationair draaien, is de PCSV gesloten
en wordt de verdampte brandstof niet
naar de motor toegevoerd. Als de motor
op bedrijfstemperatuur is, wordt tijdens
normaal rijden de verdampte brandstofvia de geopende PCSV naar de motor
gevoerd. G270300AUN
3. Emissieregelsysteem Het emissieregelsysteem is een uiterst
effectief systeem dat de uitstoot van
schadelijke stoffen tot een minimum
beperkt zonder dat dit ten koste gaat van
de prestaties.
G270301AUN
Aanpassingen aan de auto
Er mogen geen aanpassingen aan deze
auto worden gedaan. Door
aanpassingen kunnen de prestaties, de
veiligheid of de levensduur van uw auto
beïnvloed worden. Aanpassingen
kunnen zelfs in strijd zijn met
overheidsbepalingen en
milieuvoorschriften.
Daarnaast kunnen schade of problemen
met de prestaties als gevolg vanaanpassingen mogelijk niet onder de
garantie vallen.
G270302AUN
Voorzorgsmaatregelen met
betrekking tot uitlaatgassen
(koolmonoxide)
Koolmonoxide kan samen met andere uitlaatgassen aanwezig zijn. Laat het
uitlaatsysteem van uw auto directcontroleren en indien nodig repareren
indien u in het interieur uitlaatgas ruikt.Rijd niet met de auto als u in het
interieur uitlaatgassen ruikt, maar als
het niet anders kan, rijd dan met alle
ruiten volledig geopend. Laat uw autoonmiddellijk controleren en repareren.
WAARSCHUWING -
Uitlaatgas
Uitlaatgassen bevatten onder
andere het reukloze en kleurloze
gas koolmonoxide (CO) dat bijinademing dodelijk kan zijn.
Hoewel het kleurloos en reukloos
is, is het gevaarlijk en kan het bij
inademing dodelijk zijn. Neem de
volgende aanwijzingen in acht ter
voorkoming van
koolmonoxidevergiftiging.

785
Onderhoud

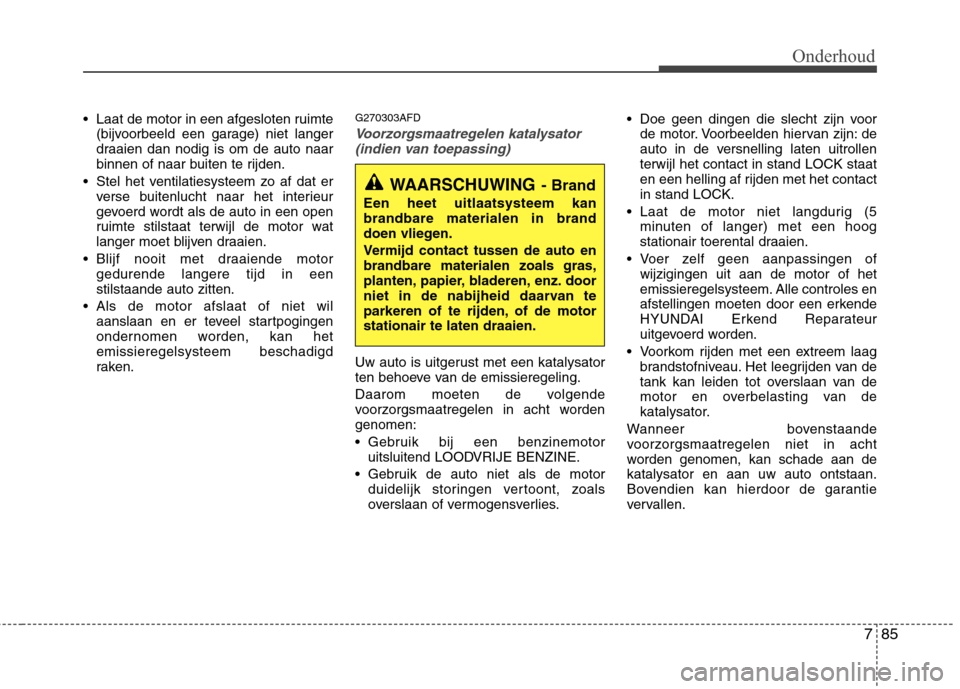

Laat de motor in een afgesloten ruimte(bijvoorbeeld een garage) niet langer
draaien dan nodig is om de auto naar
binnen of naar buiten te rijden.
Stel het ventilatiesysteem zo af dat er verse buitenlucht naar het interieur
gevoerd wordt als de auto in een open
ruimte stilstaat terwijl de motor wat
langer moet blijven draaien.
Blijf nooit met draaiende motor gedurende langere tijd in eenstilstaande auto zitten.
Als de motor afslaat of niet wil aanslaan en er teveel startpogingen
ondernomen worden, kan hetemissieregelsysteem beschadigd
raken. G270303AFDVoorzorgsmaatregelen katalysator
(indien van toepassing)
Uw auto is uitgerust met een katalysator
ten behoeve van de emissieregeling.
Daarom moeten de volgende
voorzorgsmaatregelen in acht wordengenomen:
Gebruik bij een benzinemotor uitsluitend LOODVRIJE BENZINE.
Gebruik de auto niet als de motor duidelijk storingen vertoont, zoals
overslaan of vermogensverlies. Doe geen dingen die slecht zijn voor
de motor. Voorbeelden hiervan zijn: de
auto in de versnelling laten uitrollenterwijl het contact in stand LOCK staat
en een helling af rijden met het contactin stand LOCK.
Laat de motor niet langdurig (5 minuten of langer) met een hoog
stationair toerental draaien.
Voer zelf geen aanpassingen of wijzigingen uit aan de motor of het
emissieregelsysteem. Alle controles en
afstellingen moeten door een erkende
HYUNDAI Erkend Reparateur
uitgevoerd worden.
Voorkom rijden met een extreem laag brandstofniveau. Het leegrijden van de
tank kan leiden tot overslaan van de
motor en overbelasting van de
katalysator.
Wanneer bovenstaande
voorzorgsmaatregelen niet in acht
worden genomen, kan schade aan dekatalysator en aan uw auto ontstaan.
Bovendien kan hierdoor de garantie
vervallen.
WAARSCHUWING - Brand
Een heet uitlaatsysteem kan brandbare materialen in brand
doen vliegen.
Vermijd contact tussen de auto en brandbare materialen zoals gras,
planten, papier, bladeren, enz. door
niet in de nabijheid daarvan te
parkeren of te rijden, of de motorstationair te laten draaien.

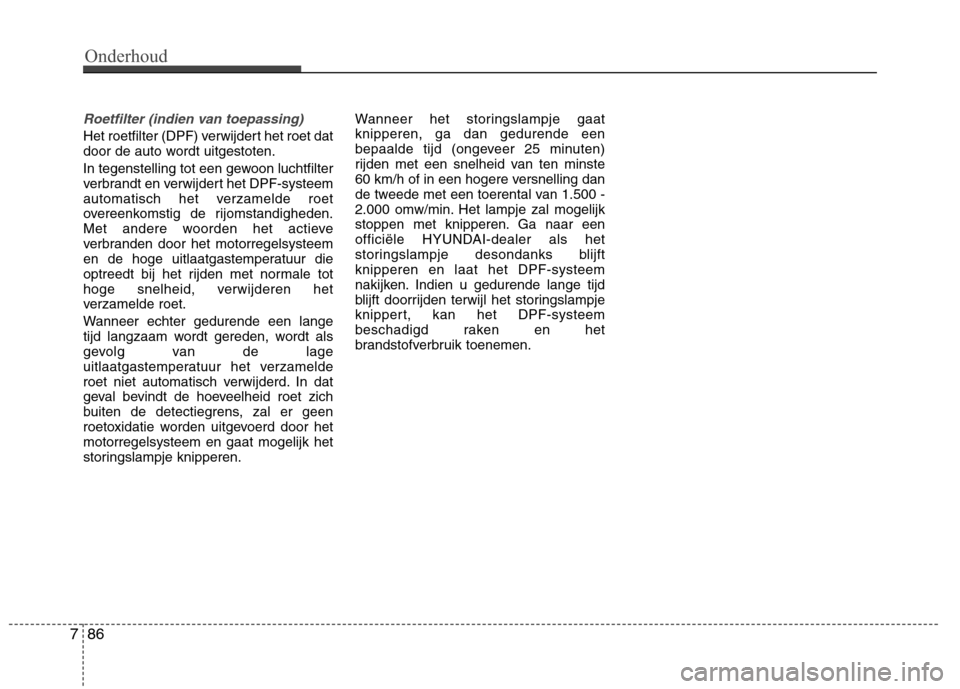

Roetfilter (indien van toepassing)
Het roetfilter (DPF) verwijdert het roet dat
door de auto wordt uitgestoten.
In tegenstelling tot een gewoon luchtfilter
verbrandt en verwijdert het DPF-systeem
automatisch het verzamelde roet
overeenkomstig de rijomstandigheden.
Met andere woorden het actieve
verbranden door het motorregelsysteem
en de hoge uitlaatgastemperatuur die
optreedt bij het rijden met normale tot
hoge snelheid, verwijderen het
verzamelde roet.
Wanneer echter gedurende een lange
tijd langzaam wordt gereden, wordt als
gevolg van de lage
uitlaatgastemperatuur het verzamelde
roet niet automatisch verwijderd. In dat
geval bevindt de hoeveelheid roet zich
buiten de detectiegrens, zal er geen
roetoxidatie worden uitgevoerd door hetmotorregelsysteem en gaat mogelijk het
storingslampje knipperen.Wanneer het storingslampje gaatknipperen, ga dan gedurende een
bepaalde tijd (ongeveer 25 minuten)
rijden met een snelheid van ten minste
60 km/h of in een hogere versnelling dan
de tweede met een toerental van 1.500 -
2.000 omw/min. Het lampje zal mogelijk
stoppen met knipperen. Ga naar een
officiële HYUNDAI-dealer als het
storingslampje desondanks blijftknipperen en laat het DPF-systeem
nakijken. Indien u gedurende lange tijd
blijft doorrijden terwijl het storingslampje
knippert, kan het DPF-systeem
beschadigd raken en het
brandstofverbruik toenemen.
786
Onderhoud
