Hyundai Santa Fe 2010 Handleiding (in Dutch)

767
Onderhoud
G220100AUN

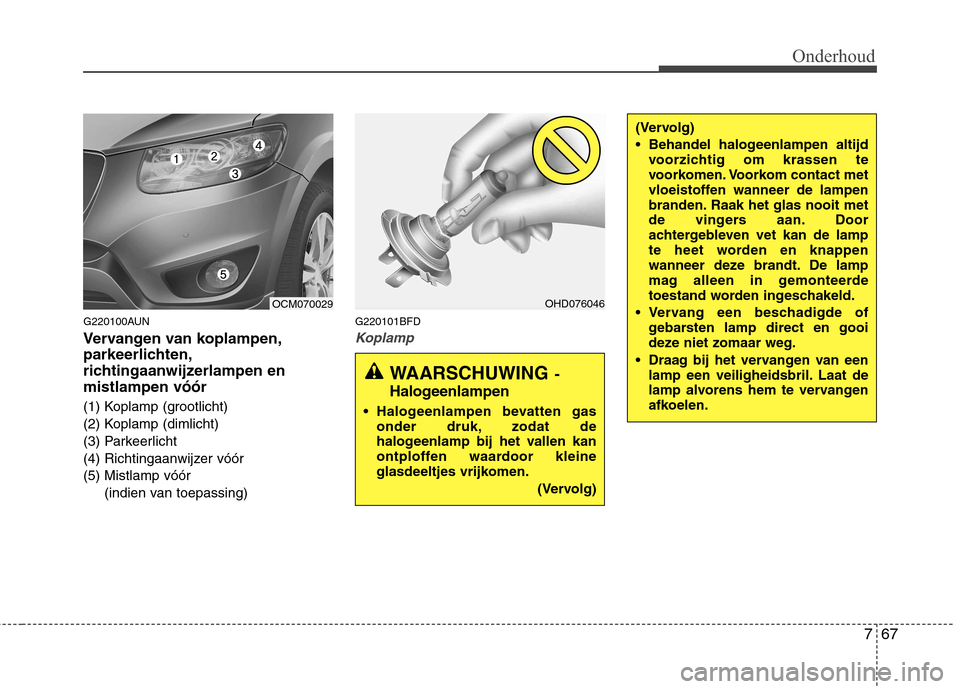

Vervangen van koplampen,
parkeerlichten,
richtingaanwijzerlampen enmistlampen vóór
(1) Koplamp (grootlicht)
(2) Koplamp (dimlicht)
(3) Parkeerlicht
(4) Richtingaanwijzer vóór
(5) Mistlamp vóór (indien van toepassing) G220101BFD
Koplamp
(Vervolg)
Behandel halogeenlampen altijd
voorzichtig om krassen te
voorkomen. Voorkom contact met
vloeistoffen wanneer de lampen
branden. Raak het glas nooit met
de vingers aan. Door
achtergebleven vet kan de lamp
te heet worden en knappen
wanneer deze brandt. De lamp
mag alleen in gemonteerde
toestand worden ingeschakeld.
Vervang een beschadigde of gebarsten lamp direct en gooi
deze niet zomaar weg.
Draag bij het vervangen van een lamp een veiligheidsbril. Laat de
lamp alvorens hem te vervangen
afkoelen.
WAARSCHUWING -
Halogeenlampen
Halogeenlampen bevatten gas
onder druk, zodat de
halogeenlamp bij het vallen kan
ontploffen waardoor kleine
glasdeeltjes vrijkomen.
(Vervolg)
OCM070029OHD076046

Onderhoud
68
7

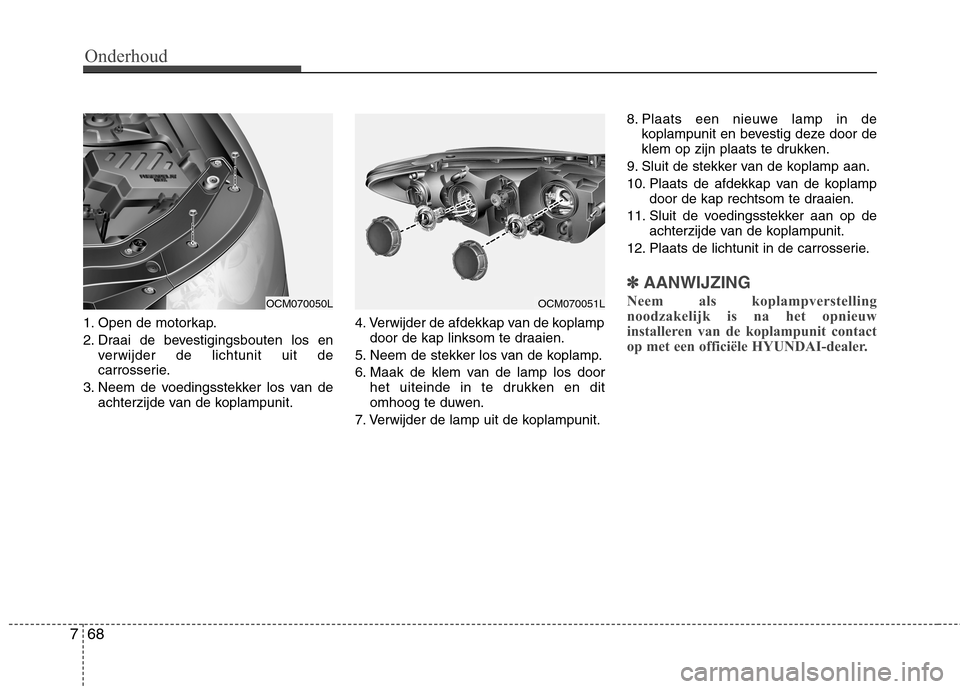

1. Open de motorkap.
2. Draai de bevestigingsbouten los en
verwijder de lichtunit uit de
carrosserie.
3. Neem de voedingsstekker los van de achterzijde van de koplampunit. 4. Verwijder de afdekkap van de koplamp
door de kap linksom te draaien.
5. Neem de stekker los van de koplamp.
6. Maak de klem van de lamp los door het uiteinde in te drukken en dit
omhoog te duwen.
7. Verwijder de lamp uit de koplampunit. 8. Plaats een nieuwe lamp in de
koplampunit en bevestig deze door de
klem op zijn plaats te drukken.
9. Sluit de stekker van de koplamp aan.
10. Plaats de afdekkap van de koplamp door de kap rechtsom te draaien.
11. Sluit de voedingsstekker aan op de achterzijde van de koplampunit.
12. Plaats de lichtunit in de carrosserie.
✽✽ AANWIJZING
Neem als koplampverstelling
noodzakelijk is na het opnieuw
installeren van de koplampunit contact
op met een officiële HYUNDAI-dealer.
OCM070051LOCM070050L

769
Onderhoud

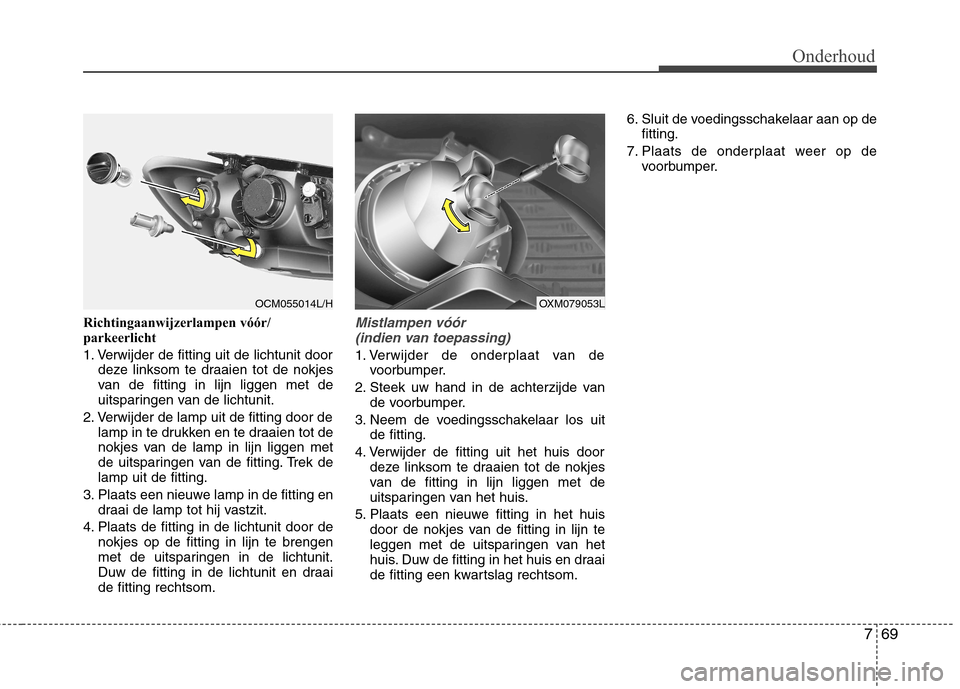

Richtingaanwijzerlampen vóór/
parkeerlicht
1. Verwijder de fitting uit de lichtunit doordeze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de lichtunit.
2. Verwijder de lamp uit de fitting door de lamp in te drukken en te draaien tot de
nokjes van de lamp in lijn liggen met
de uitsparingen van de fitting. Trek delamp uit de fitting.
3. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij vastzit.
4. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit.
Duw de fitting in de lichtunit en draaide fitting rechtsom.Mistlampen vóór
(indien van toepassing)
1. Verwijder de onderplaat van de voorbumper.
2. Steek uw hand in de achterzijde van de voorbumper.
3. Neem de voedingsschakelaar los uit de fitting.
4. Verwijder de fitting uit het huis door deze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van het huis.
5. Plaats een nieuwe fitting in het huis door de nokjes van de fitting in lijn te
leggen met de uitsparingen van het
huis. Duw de fitting in het huis en draai
de fitting een kwartslag rechtsom. 6. Sluit de voedingsschakelaar aan op de
fitting.
7. Plaats de onderplaat weer op de voorbumper.
OCM055014L/HOXM079053L

Onderhoud
70
7

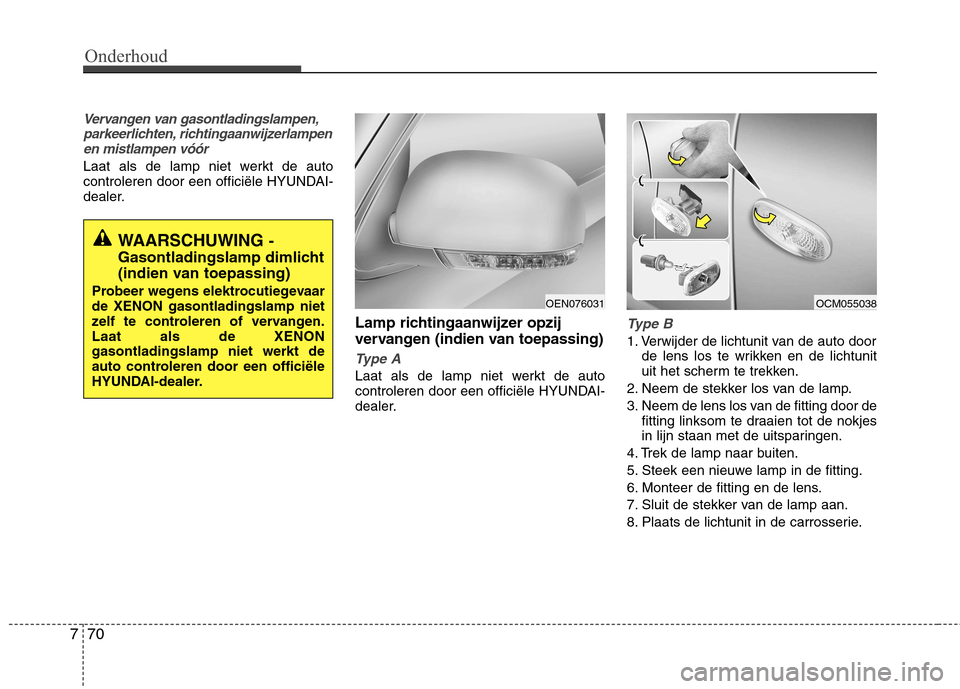

Vervangen van gasontladingslampen,
parkeerlichten, richtingaanwijzerlampenen mistlampen vóór
Laat als de lamp niet werkt de auto
controleren door een officiële HYUNDAI-
dealer.
Lamp richtingaanwijzer opzij
vervangen (indien van toepassing)
Type A
Laat als de lamp niet werkt de auto
controleren door een officiële HYUNDAI-
dealer.
Type B
1. Verwijder de lichtunit van de auto doorde lens los te wrikken en de lichtunit
uit het scherm te trekken.
2. Neem de stekker los van de lamp.
3. Neem de lens los van de fitting door de fitting linksom te draaien tot de nokjes
in lijn staan met de uitsparingen.
4. Trek de lamp naar buiten.
5. Steek een nieuwe lamp in de fitting.
6. Monteer de fitting en de lens.
7. Sluit de stekker van de lamp aan.
8. Plaats de lichtunit in de carrosserie.
OEN076031OCM055038
WAARSCHUWING -
Gasontladingslamp dimlicht
(indien van toepassing)
Probeer wegens elektrocutiegevaar de XENON gasontladingslamp niet
zelf te controleren of vervangen.Laat als de XENONgasontladingslamp niet werkt de
auto controleren door een officiële
HYUNDAI-dealer.

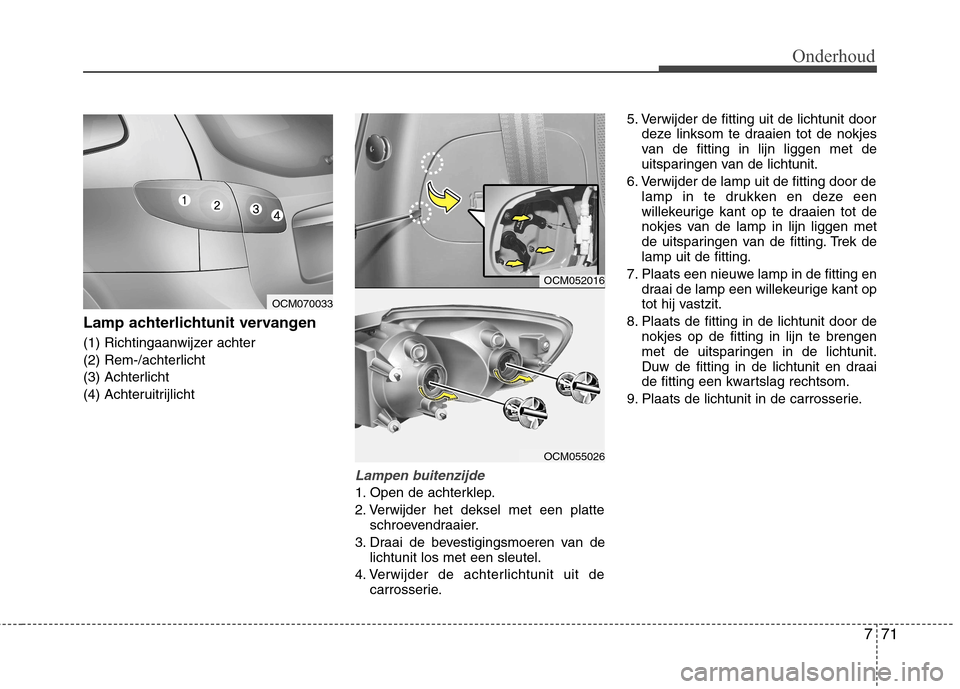

771
Onderhoud
Lamp achterlichtunit vervangen
(1) Richtingaanwijzer achter
(2) Rem-/achterlicht
(3) Achterlicht
(4) Achteruitrijlicht
Lampen buitenzijde
1. Open de achterklep.
2. Verwijder het deksel met een platteschroevendraaier.
3. Draai de bevestigingsmoeren van de lichtunit los met een sleutel.
4. Verwijder de achterlichtunit uit de carrosserie. 5. Verwijder de fitting uit de lichtunit door
deze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de lichtunit.
6. Verwijder de lamp uit de fitting door de lamp in te drukken en deze een
willekeurige kant op te draaien tot de
nokjes van de lamp in lijn liggen met
de uitsparingen van de fitting. Trek delamp uit de fitting.
7. Plaats een nieuwe lamp in de fitting en draai de lamp een willekeurige kant op
tot hij vastzit.
8. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit.
Duw de fitting in de lichtunit en draai
de fitting een kwartslag rechtsom.
9. Plaats de lichtunit in de carrosserie.
OCM052016
OCM055026
OCM070033

Onderhoud
72
7

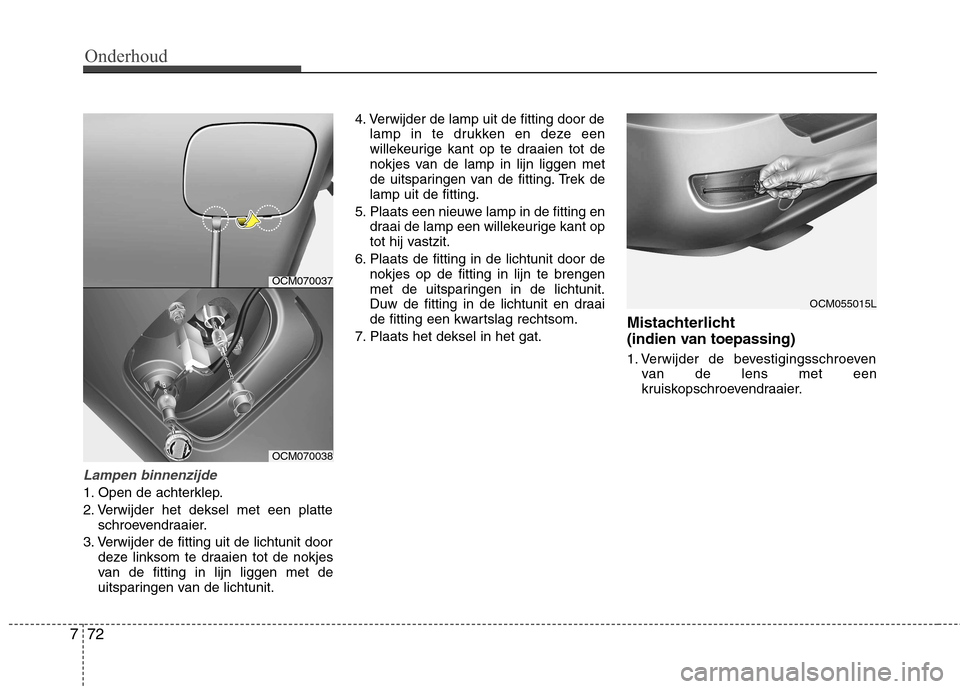

Lampen binnenzijde
1. Open de achterklep.
2. Verwijder het deksel met een platte
schroevendraaier.
3. Verwijder de fitting uit de lichtunit door deze linksom te draaien tot de nokjes
van de fitting in lijn liggen met de
uitsparingen van de lichtunit. 4. Verwijder de lamp uit de fitting door de
lamp in te drukken en deze een
willekeurige kant op te draaien tot de
nokjes van de lamp in lijn liggen met
de uitsparingen van de fitting. Trek delamp uit de fitting.
5. Plaats een nieuwe lamp in de fitting en draai de lamp een willekeurige kant op
tot hij vastzit.
6. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te brengen
met de uitsparingen in de lichtunit.
Duw de fitting in de lichtunit en draai
de fitting een kwartslag rechtsom.
7. Plaats het deksel in het gat. Mistachterlicht
(indien van toepassing)
1. Verwijder de bevestigingsschroeven
van de lens met een
kruiskopschroevendraaier.
OCM070037
OCM070038
OCM055015L

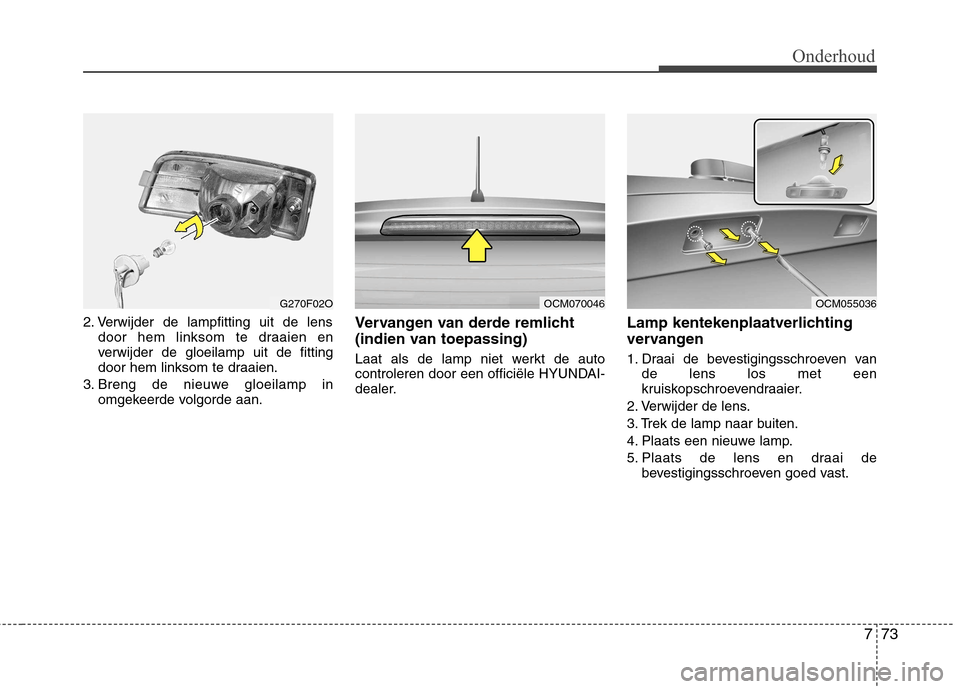

773
Onderhoud
2. Verwijder de lampfitting uit de lensdoor hem linksom te draaien en
verwijder de gloeilamp uit de fitting
door hem linksom te draaien.
3. Breng de nieuwe gloeilamp in omgekeerde volgorde aan. Vervangen van derde remlicht
(indien van toepassing)
Laat als de lamp niet werkt de auto
controleren door een officiële HYUNDAI-
dealer.
Lamp kentekenplaatverlichting
vervangen
1. Draai de bevestigingsschroeven van
de lens los met een
kruiskopschroevendraaier.
2. Verwijder de lens.
3. Trek de lamp naar buiten.
4. Plaats een nieuwe lamp.
5. Plaats de lens en draai de bevestigingsschroeven goed vast.
OCM070046G270F02OOCM055036

Onderhoud
74
7

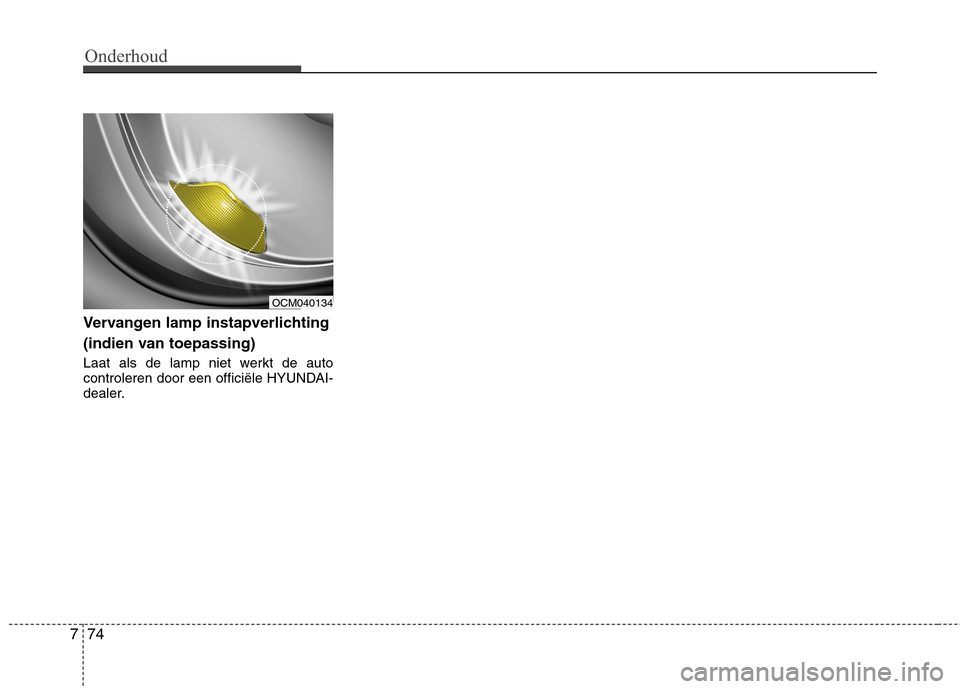

Vervangen lamp instapverlichting
(indien van toepassing)
Laat als de lamp niet werkt de auto
controleren door een officiële HYUNDAI-
dealer.
OCM040134

775
Onderhoud
G220600AUN

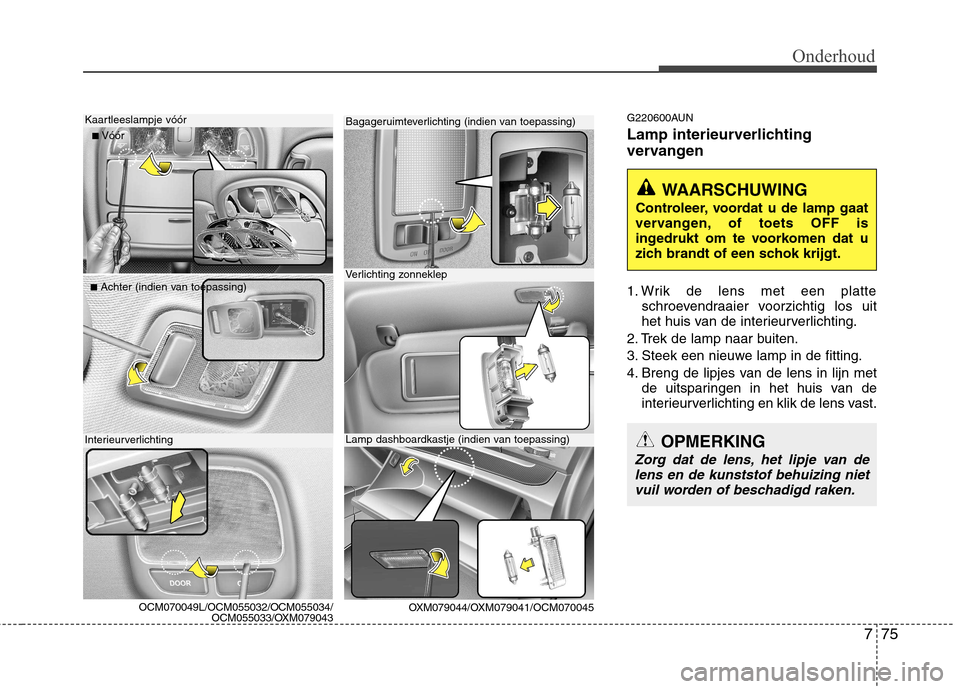

Lamp interieurverlichting
vervangen
1. Wrik de lens met een platteschroevendraaier voorzichtig los uit
het huis van de interieurverlichting.
2. Trek de lamp naar buiten.
3. Steek een nieuwe lamp in de fitting.
4. Breng de lipjes van de lens in lijn met de uitsparingen in het huis van de
interieurverlichting en klik de lens vast.
WAARSCHUWING
Controleer, voordat u de lamp gaat
vervangen, of toets OFF is
ingedrukt om te voorkomen dat u
zich brandt of een schok krijgt.
OPMERKING
Zorg dat de lens, het lipje van de lens en de kunststof behuizing niet
vuil worden of beschadigd raken.
■ Achter (indien van toepassing)
OXM079044/O XM079041/OCM070045
Lamp dashboardkastje (indien van toepassing)
Bagageruimteverlichting (indien van toepassing)
Verlichting zonneklep
Interieurverlichting
OCM070049L/OCM055032/OCM055034/ OCM055033/OXM079043
Kaartleeslampje vóór
■ Vóór

Onderhoud
76
7

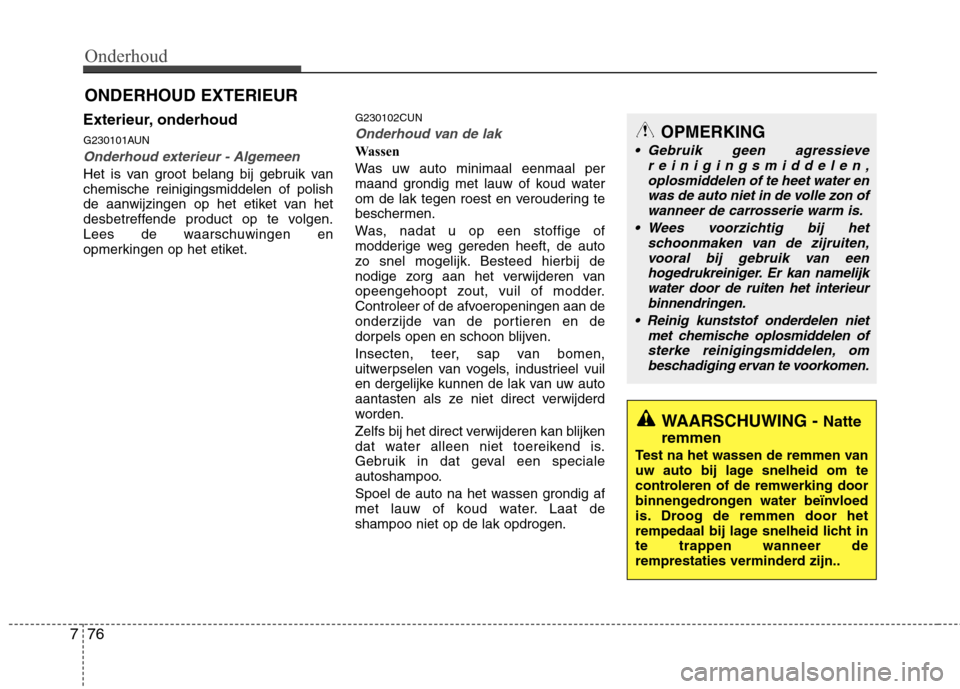

ONDERHOUD EXTERIEUR
Exterieur, onderhoud
G230101AUN
Onderhoud exterieur - Algemeen
Het is van groot belang bij gebruik van chemische reinigingsmiddelen of polish
de aanwijzingen op het etiket van het
desbetreffende product op te volgen.
Lees de waarschuwingen en
opmerkingen op het etiket. G230102CUN
Onderhoud van de lak
Wassen
Was uw auto minimaal eenmaal per
maand grondig met lauw of koud water
om de lak tegen roest en veroudering te
beschermen.
Was, nadat u op een stoffige of
modderige weg gereden heeft, de auto
zo snel mogelijk. Besteed hierbij de
nodige zorg aan het verwijderen van
opeengehoopt zout, vuil of modder.
Controleer of de afvoeropeningen aan de
onderzijde van de portieren en de
dorpels open en schoon blijven.
Insecten, teer, sap van bomen,
uitwerpselen van vogels, industrieel vuil
en dergelijke kunnen de lak van uw auto
aantasten als ze niet direct verwijderd
worden.
Zelfs bij het direct verwijderen kan blijken
dat water alleen niet toereikend is.
Gebruik in dat geval een speciale
autoshampoo.
Spoel de auto na het wassen grondig af
met lauw of koud water. Laat deshampoo niet op de lak opdrogen.
WAARSCHUWING -
Natte
remmen
Test na het wassen de remmen van
uw auto bij lage snelheid om te
controleren of de remwerking door
binnengedrongen water beïnvloed
is. Droog de remmen door het
rempedaal bij lage snelheid licht inte trappen wanneer de
remprestaties verminderd zijn..
OPMERKING
Gebruik geen agressieve reinigingsmiddelen,
oplosmiddelen of te heet water en was de auto niet in de volle zon ofwanneer de carrosserie warm is.
Wees voorzichtig bij het schoonmaken van de zijruiten,vooral bij gebruik van eenhogedrukreiniger. Er kan namelijk water door de ruiten het interieur
binnendringen.
met chemische oplosmiddelen ofsterke reinigingsmiddelen, om beschadiging ervan te voorkomen.
