Hyundai Santa Fe 2010 Manuel du propriétaire (in French)

Entretien
56
7

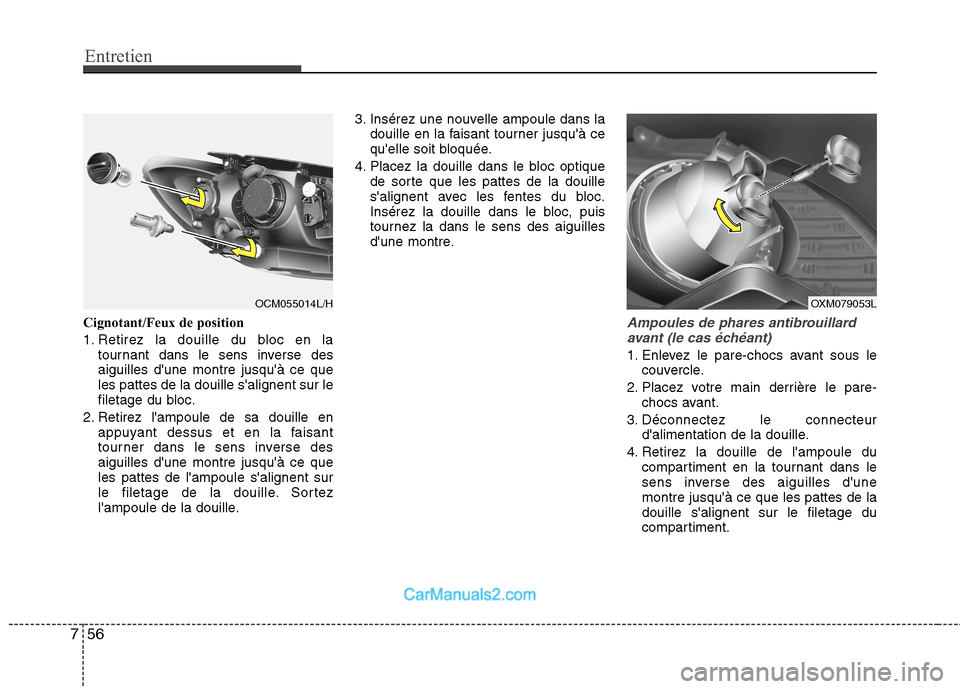

Cignotant/Feux de position
1. Retirez la douille du bloc en la
tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce queles pattes de la douille s'alignent sur le
filetage du bloc.
2. Retirez l'ampoule de sa douille en appuyant dessus et en la faisant
tourner dans le sens inverse desaiguilles d'une montre jusqu'à ce queles pattes de l'ampoule s'alignent sur
le filetage de la douille. Sortez
l'ampoule de la douille. 3. Insérez une nouvelle ampoule dans la
douille en la faisant tourner jusqu'à ce
qu'elle soit bloquée.
4. Placez la douille dans le bloc optique de sorte que les pattes de la douille
s'alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez la dans le sens des aiguilles
d'une montre.Ampoules de phares antibrouillard
avant (le cas échéant)
1. Enlevez le pare-chocs avant sous le couvercle.
2. Placez votre main derrière le pare- chocs avant.
3. Déconnectez le connecteur d'alimentation de la douille.
4. Retirez la douille de l'ampoule du compartiment en la tournant dans le
sens inverse des aiguilles d'unemontre jusqu'à ce que les pattes de ladouille s'alignent sur le filetage du
compartiment.
OXM079053LOCM055014L/H

757
Entretien

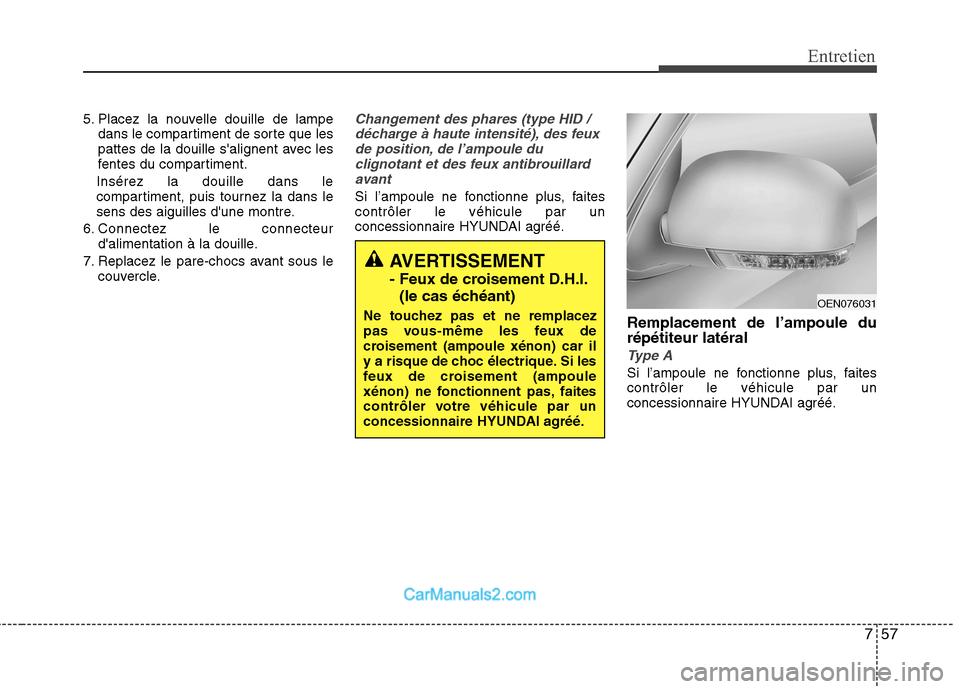

5. Placez la nouvelle douille de lampedans le compartiment de sorte que les
pattes de la douille s'alignent avec les
fentes du compartiment.
Insérez la douille dans le
compartiment, puis tournez la dans le
sens des aiguilles d'une montre.
6. Connectez le connecteur d'alimentation à la douille.
7. Replacez le pare-chocs avant sous le couvercle.Changement des phares (type HID /
décharge à haute intensité), des feuxde position, de l’ampoule duclignotant et des feux antibrouillard
avant
Si l’ampoule ne fonctionne plus, faites contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
Remplacement de l’ampoule durépétiteur latéral
Type A
Si l’ampoule ne fonctionne plus, faites contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
- Feux de croisement D.H.I.(le cas échéant)
Ne touchez pas et ne remplacez
pas vous-même les feux de
croisement (ampoule xénon) car il
y a risque de choc électrique. Si les
feux de croisement (ampoule
xénon) ne fonctionnent pas, faites
contrôler votre véhicule par un
concessionnaire HYUNDAI agréé.
OEN076031

Entretien
58
7

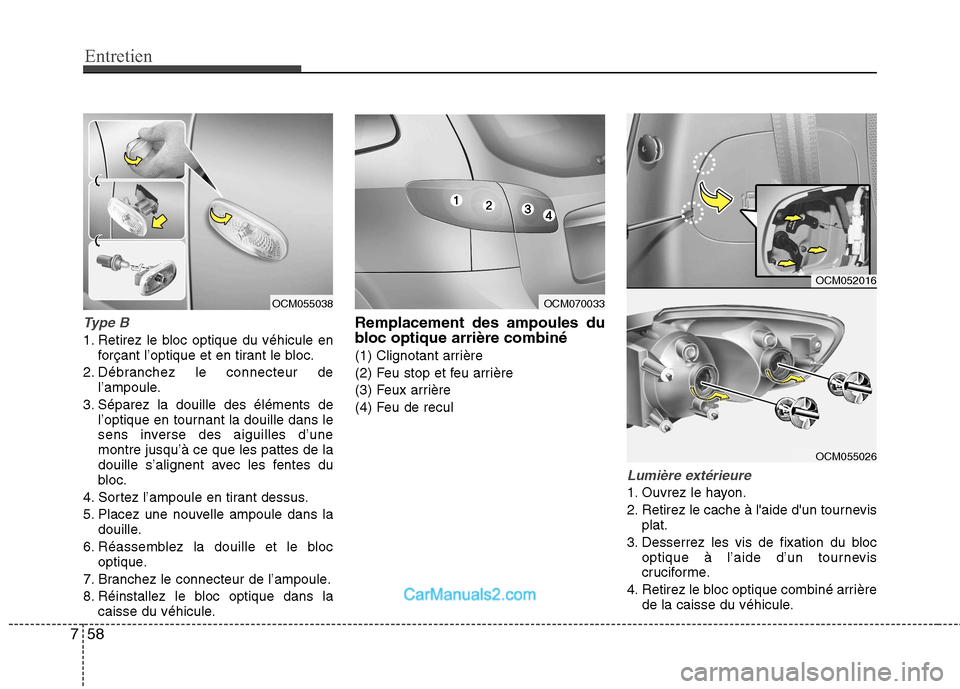

Type B
1. Retirez le bloc optique du véhicule en
forçant l’optique et en tirant le bloc.
2. Débranchez le connecteur de l’ampoule.
3. Séparez la douille des éléments de l’optique en tournant la douille dans le
sens inverse des aiguilles d’unemontre jusqu’à ce que les pattes de la
douille s’alignent avec les fentes du
bloc.
4. Sortez l’ampoule en tirant dessus.
5. Placez une nouvelle ampoule dans la douille.
6. Réassemblez la douille et le bloc optique.
7. Branchez le connecteur de l’ampoule.
8. Réinstallez le bloc optique dans la caisse du véhicule. Remplacement des ampoules du
bloc optique arrière combiné
(1) Clignotant arrière
(2) Feu stop et feu arrière
(3) Feux arrière
(4) Feu de recul
Lumière extérieure
1. Ouvrez le hayon.
2. Retirez le cache à l'aide d'un tournevis
plat.
3. Desserrez les vis de fixation du bloc optique à l’aide d’un tournevis
cruciforme.
4. Retirez le bloc optique combiné arrière de la caisse du véhicule.
OCM055038
OCM052016
OCM055026
OCM070033

759
Entretien

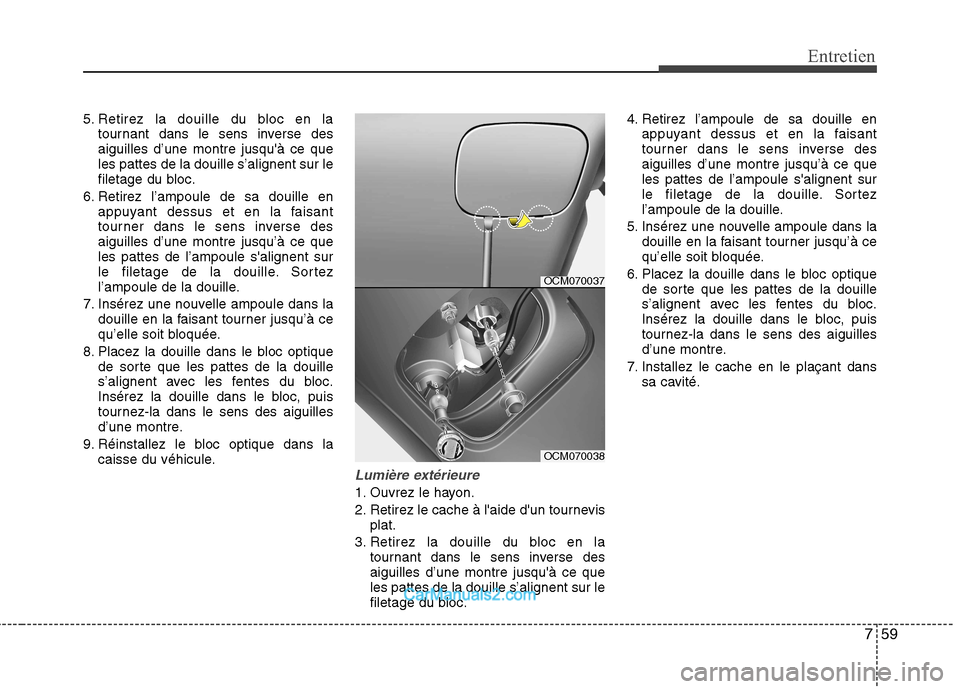

5. Retirez la douille du bloc en latournant dans le sens inverse des aiguilles d’une montre jusqu'à ce queles pattes de la douille s’alignent sur le
filetage du bloc.
6. Retirez l’ampoule de sa douille en appuyant dessus et en la faisant
tourner dans le sens inverse desaiguilles d’une montre jusqu’à ce queles pattes de l’ampoule s'alignent sur
le filetage de la douille. Sortez
l’ampoule de la douille.
7. Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu’à ce
qu’elle soit bloquée.
8. Placez la douille dans le bloc optique de sorte que les pattes de la douille
s’alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez-la dans le sens des aiguilles
d’une montre.
9. Réinstallez le bloc optique dans la caisse du véhicule.
Lumière extérieure
1. Ouvrez le hayon.
2. Retirez le cache à l'aide d'un tournevisplat.
3. Retirez la douille du bloc en la tournant dans le sens inverse des aiguilles d’une montre jusqu'à ce queles pattes de la douille s’alignent sur le
filetage du bloc. 4. Retirez l’ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse desaiguilles d’une montre jusqu’à ce queles pattes de l’ampoule s'alignent sur
le filetage de la douille. Sortez
l’ampoule de la douille.
5. Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu’à ce
qu’elle soit bloquée.
6. Placez la douille dans le bloc optique de sorte que les pattes de la douille
s’alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez-la dans le sens des aiguilles
d’une montre.
7. Installez le cache en le plaçant dans sa cavité.
OCM070037
OCM070038

Entretien
60
7

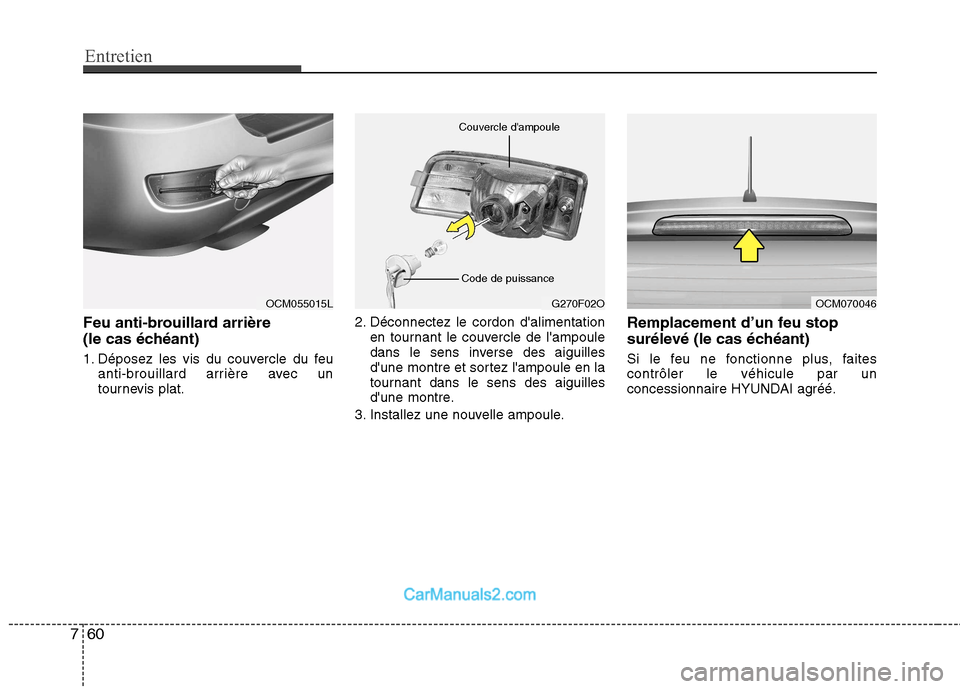

Feu anti-brouillard arrière
(le cas échéant)
1. Déposez les vis du couvercle du feu
anti-brouillard arrière avec un
tournevis plat. 2. Déconnectez le cordon d'alimentation
en tournant le couvercle de l'ampoule
dans le sens inverse des aiguilles
d'une montre et sortez l'ampoule en la
tournant dans le sens des aiguilles
d'une montre.
3. Installez une nouvelle ampoule. Remplacement d’un feu stop
surélevé (le cas échéant)
Si le feu ne fonctionne plus, faites contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
OCM055015LG270F02O
Code de puissance
Couvercle d'ampoule
OCM070046

761
Entretien

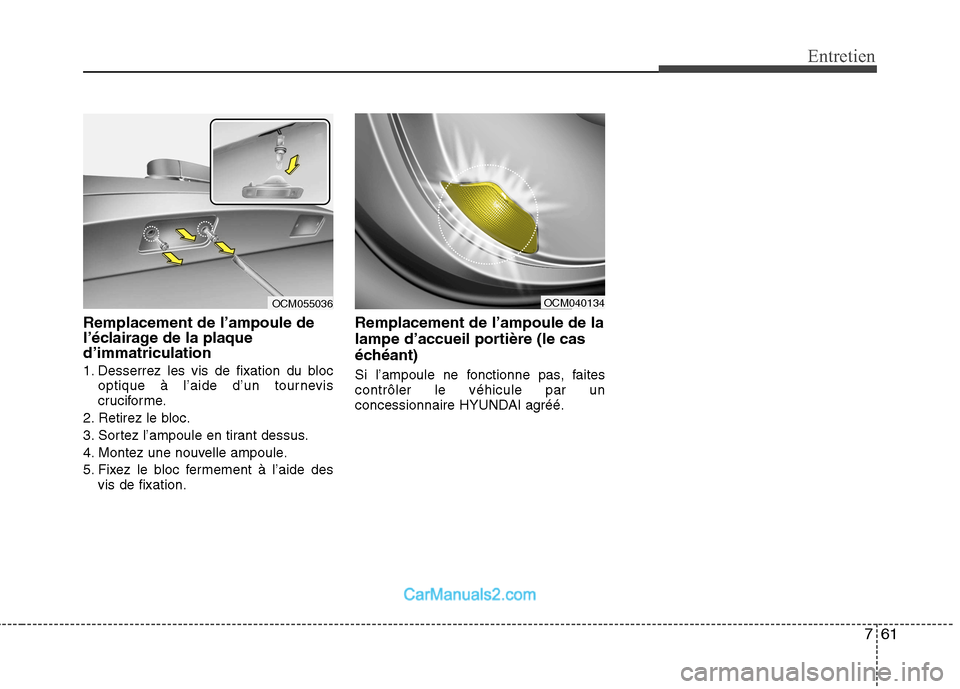

Remplacement de l’ampoule de
l’éclairage de la plaqued’immatriculation
1. Desserrez les vis de fixation du blocoptique à l’aide d’un tournevis
cruciforme.
2. Retirez le bloc.
3. Sortez l’ampoule en tirant dessus.
4. Montez une nouvelle ampoule.
5. Fixez le bloc fermement à l’aide des vis de fixation. Remplacement de l’ampoule de la
lampe d’accueil portière (le cas
échéant)
Si l’ampoule ne fonctionne pas, faites contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
OCM055036OCM040134

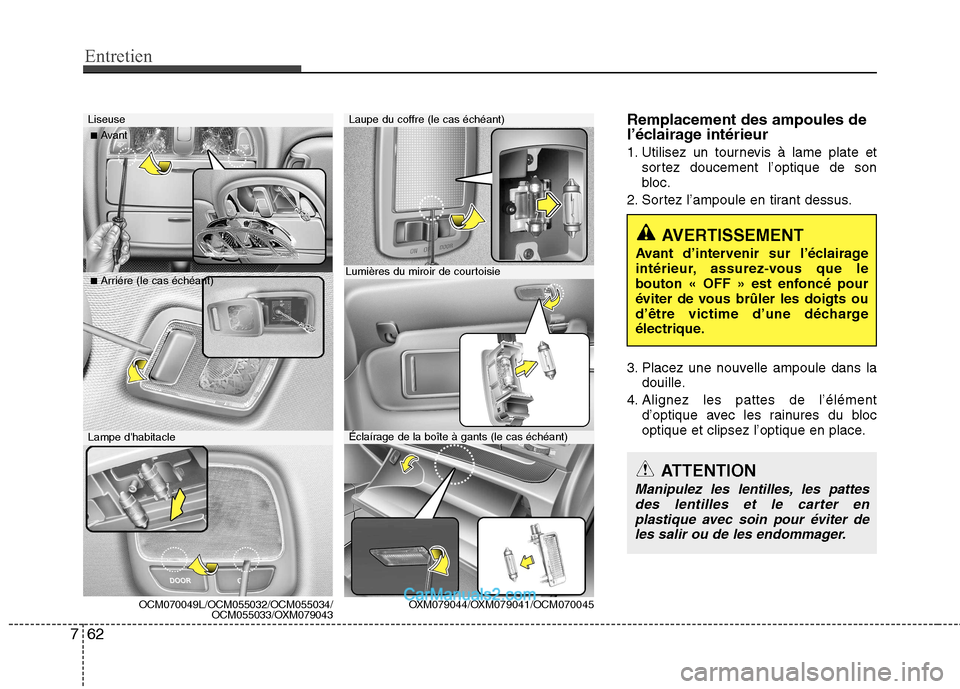

Entretien
62
7
Remplacement des ampoules de
l’éclairage intérieur
1. Utilisez un tournevis à lame plate et
sortez doucement l’optique de son
bloc.
2. Sortez l’ampoule en tirant dessus.
3. Placez une nouvelle ampoule dans la douille.
4. Alignez les pattes de l’élément d’optique avec les rainures du bloc
optique et clipsez l’optique en place.
AVERTISSEMENT
Avant d’intervenir sur l’éclairage
intérieur, assurez-vous que le
bouton « OFF » est enfoncé pour
éviter de vous brûler les doigts ou
d’être victime d’une décharge
électrique.
ATTENTION
Manipulez les lentilles, les pattes des lentilles et le carter en
plastique avec soin pour éviter deles salir ou de les endommager.
Liseuse
■ Avant
■Arriére (le cas échéant)
OXM079044/O XM079041/OCM070045
Éclaírage de la boîte à gants (le cas échéant)
Laupe du coffre (le cas échéant)
Lumières du miroir de courtoisie
Lampe d'habitacle
OCM070049L/OCM055032/OCM055034/ OCM055033/OXM079043

763
Entretien

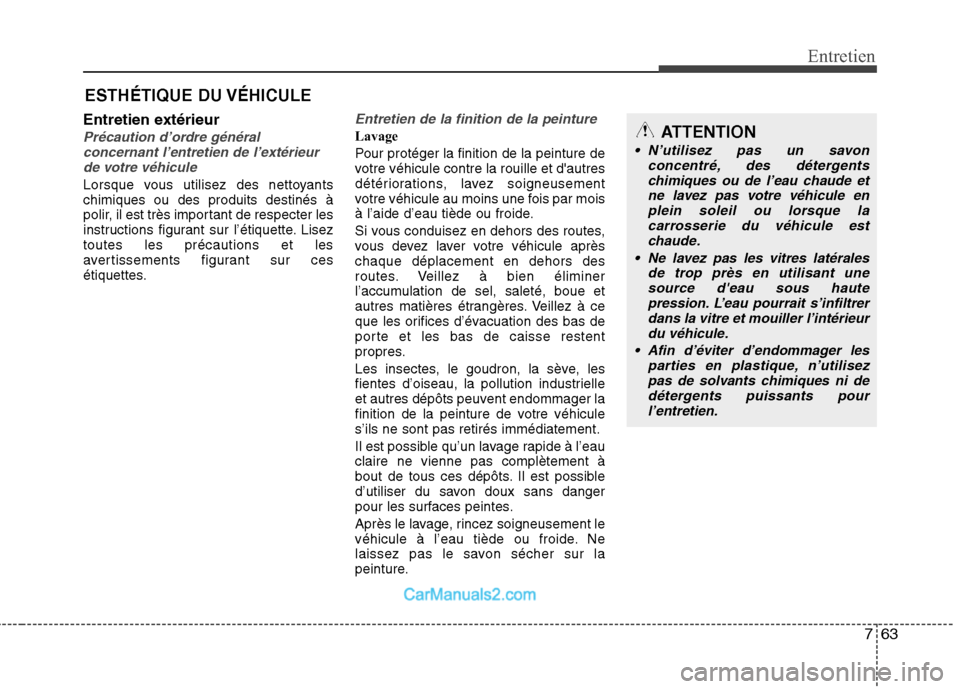

ESTHÉTIQUE DU VÉHICULE
Entretien extérieur
Précaution d’ordre général concernant l’entretien de l’extérieurde votre véhicule
Lorsque vous utilisez des nettoyants chimiques ou des produits destinés à
polir, il est très important de respecter les
instructions figurant sur l’étiquette. Liseztoutes les précautions et les
avertissements figurant sur ces
étiquettes.
Entretien de la finition de la peinture
Lavage
Pour protéger la finition de la peinture de
votre véhicule contre la rouille et d'autres
détériorations, lavez soigneusement
votre véhicule au moins une fois par mois
à l’aide d’eau tiède ou froide.
Si vous conduisez en dehors des routes,
vous devez laver votre véhicule aprèschaque déplacement en dehors des
routes. Veillez à bien éliminer
l’accumulation de sel, saleté, boue et
autres matières étrangères. Veillez à ce
que les orifices d’évacuation des bas de
porte et les bas de caisse restent
propres.
Les insectes, le goudron, la sève, les
fientes d’oiseau, la pollution industrielle
et autres dépôts peuvent endommager la
finition de la peinture de votre véhicules’ils ne sont pas retirés immédiatement.
Il est possible qu’un lavage rapide à l’eau claire ne vienne pas complètement à
bout de tous ces dépôts. Il est possible
d’utiliser du savon doux sans danger
pour les surfaces peintes.
Après le lavage, rincez soigneusement le
véhicule à l’eau tiède ou froide. Ne
laissez pas le savon sécher sur la
peinture.ATTENTION
N’utilisez pas un savon concentré, des détergents
chimiques ou de l’eau chaude et ne lavez pas votre véhicule enplein soleil ou lorsque lacarrosserie du véhicule est
chaude.
Ne lavez pas les vitres latérales de trop près en utilisant unesource d'eau sous haute
pression. L’eau pourrait s’infiltrer dans la vitre et mouiller l’intérieurdu véhicule.
Afin d’éviter d’endommager les parties en plastique, n’utilisez
pas de solvants chimiques ni dedétergents puissants pourl’entretien.

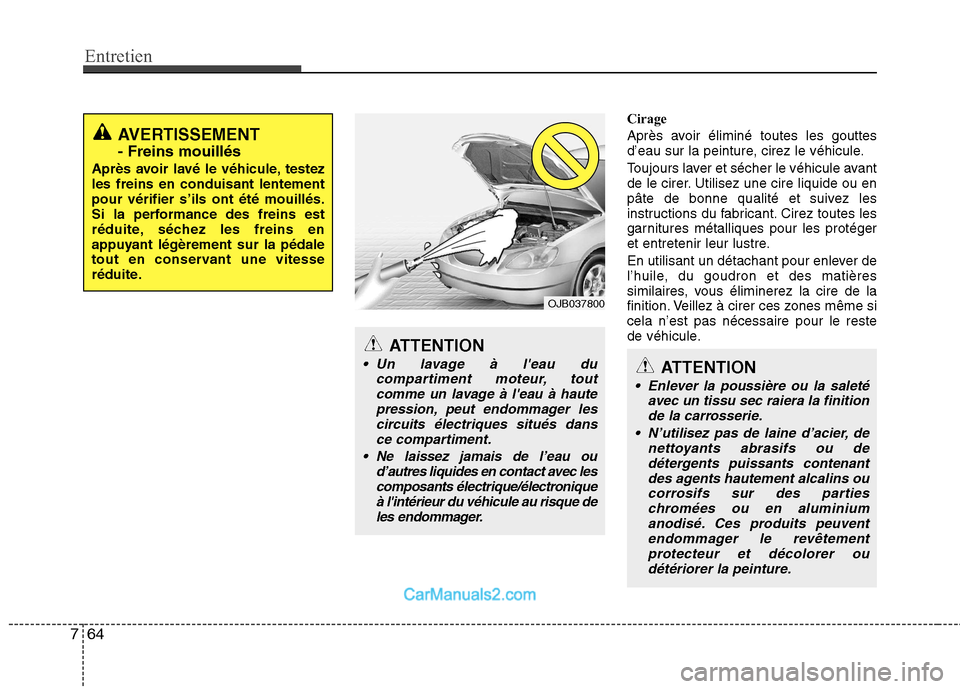

Entretien
64
7
Cirage
Après avoir éliminé toutes les gouttes
d’eau sur la peinture, cirez le véhicule.
Toujours laver et sécher le véhicule avant
de le cirer. Utilisez une cire liquide ou en
pâte de bonne qualité et suivez les
instructions du fabricant. Cirez toutes les
garnitures métalliques pour les protéger
et entretenir leur lustre.
En utilisant un détachant pour enlever de
l’huile, du goudron et des matières
similaires, vous éliminerez la cire de la
finition. Veillez à cirer ces zones même sicela n’est pas nécessaire pour le reste
de véhicule.
ATTENTION
Un lavage à l'eau du
compartiment moteur, toutcomme un lavage à l'eau à haute
pression, peut endommager lescircuits électriques situés dansce compartiment.
Ne laissez jamais de l’eau ou d’autres liquides en contact avec les
composants électrique/électroniqueà l'intérieur du véhicule au risque deles endommager.
OJB037800
ATTENTION
Enlever la poussière ou la saleté avec un tissu sec raiera la finition
de la carrosserie.
N’utilisez pas de laine d’acier, de nettoyants abrasifs ou dedétergents puissants contenant des agents hautement alcalins ou
corrosifs sur des parties chromées ou en aluminiumanodisé. Ces produits peuvent endommager le revêtement
protecteur et décolorer oudétériorer la peinture.
AVERTISSEMENT - Freins mouillés
Après avoir lavé le véhicule, testez les freins en conduisant lentementpour vérifier s’ils ont été mouillés.
Si la performance des freins est
réduite, séchez les freins en
appuyant légèrement sur la pédale
tout en conservant une vitesse
réduite.

765
Entretien

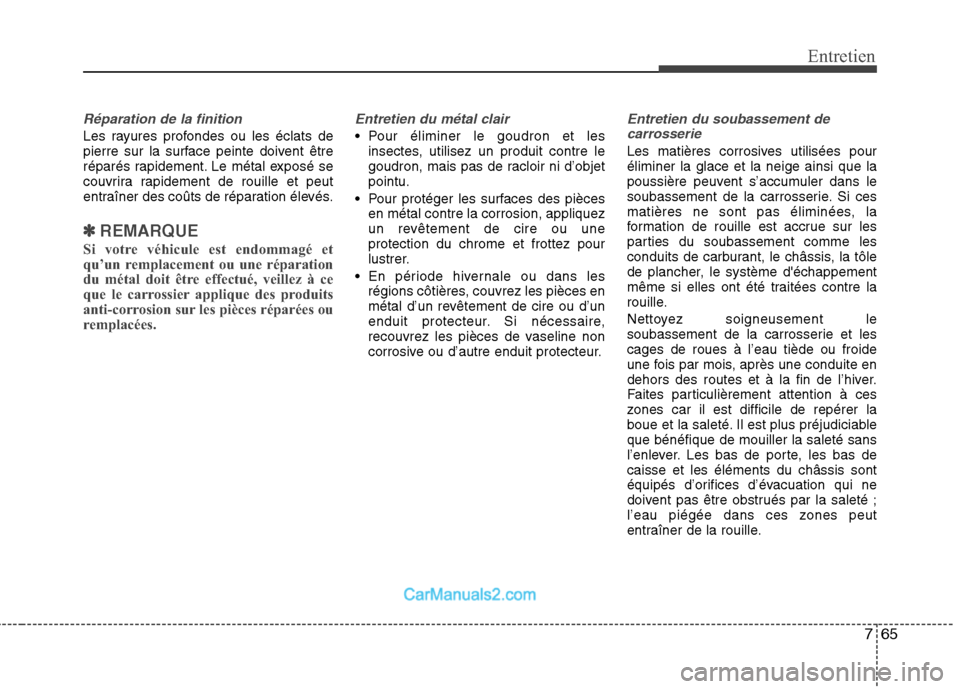

Réparation de la finition
Les rayures profondes ou les éclats de
pierre sur la surface peinte doivent être
réparés rapidement. Le métal exposé se
couvrira rapidement de rouille et peut
entraîner des coûts de réparation élevés.
✽✽REMARQUE
Si votre véhicule est endommagé et
qu’un remplacement ou une réparation
du métal doit être effectué, veillez à ce
que le carrossier applique des produits
anti-corrosion sur les pièces réparées ou
remplacées.
Entretien du métal clair
Pour éliminer le goudron et les insectes, utilisez un produit contre le
goudron, mais pas de racloir ni d’objetpointu.
Pour protéger les surfaces des pièces en métal contre la corrosion, appliquez
un revêtement de cire ou uneprotection du chrome et frottez pour
lustrer.
En période hivernale ou dans les régions côtières, couvrez les pièces en
métal d’un revêtement de cire ou d’un
enduit protecteur. Si nécessaire,
recouvrez les pièces de vaseline non
corrosive ou d’autre enduit protecteur.
Entretien du soubassement de
carrosserie
Les matières corrosives utilisées pour éliminer la glace et la neige ainsi que la
poussière peuvent s’accumuler dans le
soubassement de la carrosserie. Si ces
matières ne sont pas éliminées, la
formation de rouille est accrue sur les
parties du soubassement comme les
conduits de carburant, le châssis, la tôle
de plancher, le système d'échappement
même si elles ont été traitées contre la
rouille.
Nettoyez soigneusement le
soubassement de la carrosserie et lescages de roues à l’eau tiède ou froide
une fois par mois, après une conduite en
dehors des routes et à la fin de l’hiver.
Faites particulièrement attention à ces
zones car il est difficile de repérer la
boue et la saleté. Il est plus préjudiciableque bénéfique de mouiller la saleté sans
l’enlever. Les bas de porte, les bas decaisse et les éléments du châssis sont
équipés d’orifices d’évacuation qui ne
doivent pas être obstrués par la saleté ;
l’eau piégée dans ces zones peut
entraîner de la rouille.
