Hyundai Santa Fe 2010 Ägarmanual (in Swedish)

755
Service och underhåll

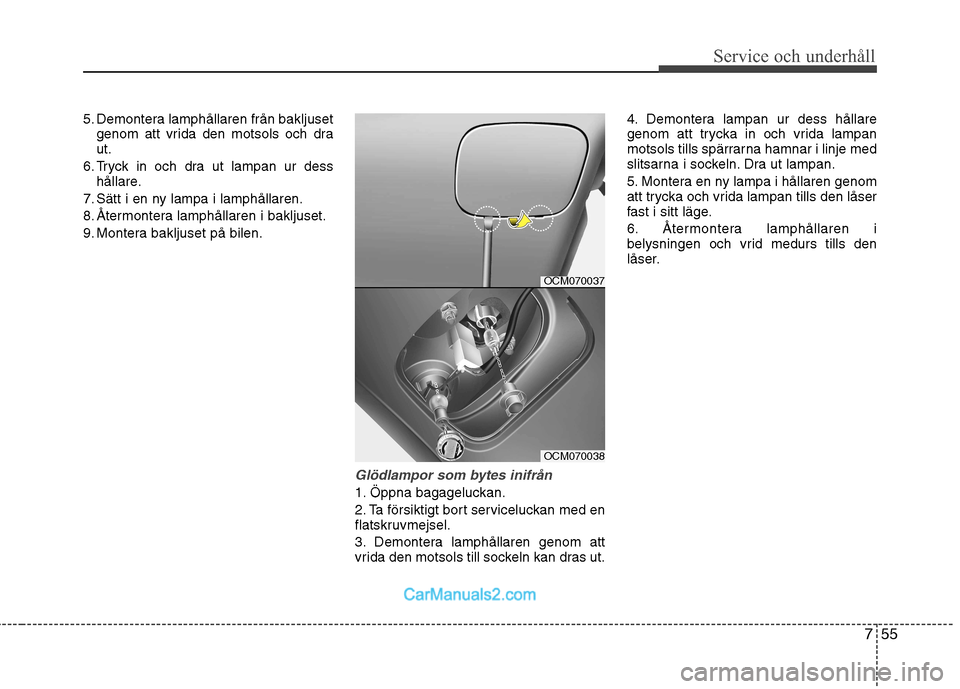

5. Demontera lamphållaren från bakljusetgenom att vrida den motsols och dra ut.
6. Tryck in och dra ut lampan ur dess hållare.
7. Sätt i en ny lampa i lamphållaren.
8. Återmontera lamphållaren i bakljuset.
9. Montera bakljuset på bilen.
Glödlampor som bytes inifrån
1. Öppna bagageluckan.
2. Ta försiktigt bort serviceluckan med en
flatskruvmejsel.
3. Demontera lamphållaren genom att
vrida den motsols till sockeln kan dras ut. 4. Demontera lampan ur dess hållare
genom att trycka in och vrida lampan
motsols tills spärrarna hamnar i linje med
slitsarna i sockeln. Dra ut lampan.
5. Montera en ny lampa i hållaren genom
att trycka och vrida lampan tills den låser
fast i sitt läge.
6. Återmontera lamphållaren i
belysningen och vrid medurs tills den
låser.
OCM070037
OCM070038

Service och underhåll
56
7

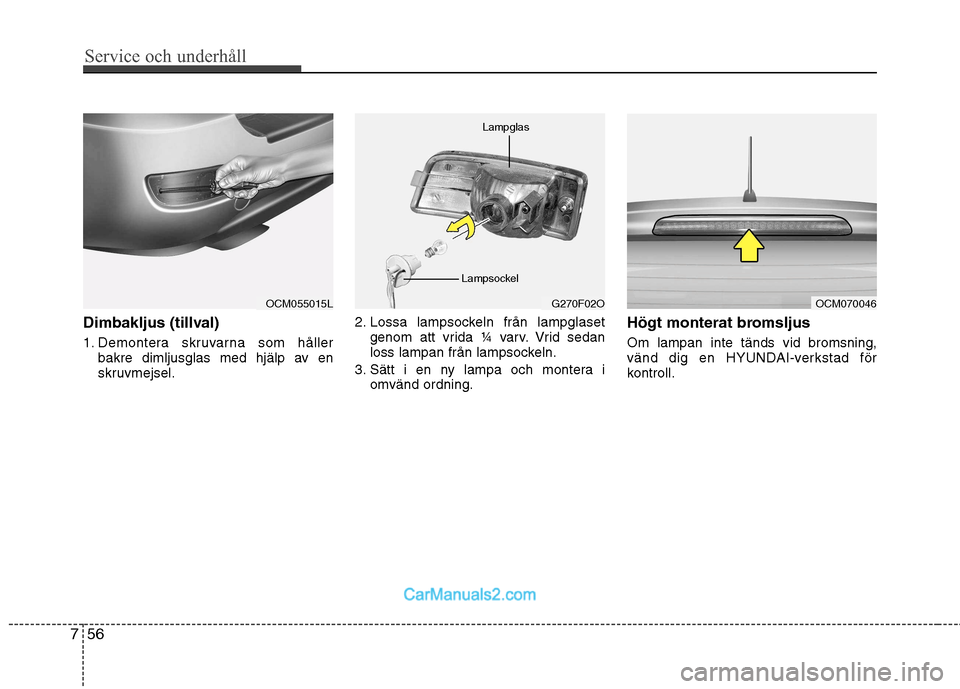

Dimbakljus (tillval)
1. Demontera skruvarna som håller
bakre dimljusglas med hjälp av en
skruvmejsel. 2. Lossa lampsockeln från lampglaset
genom att vrida ¼ varv. Vrid sedan
loss lampan från lampsockeln.
3. Sätt i en ny lampa och montera i omvänd ordning. Högt monterat bromsljus Om lampan inte tänds vid bromsning,
vänd dig en HYUNDAI-verkstad för
kontroll.
OCM070046G270F02O
Lampsockel
Lampglas
OCM055015L

757
Service och underhåll

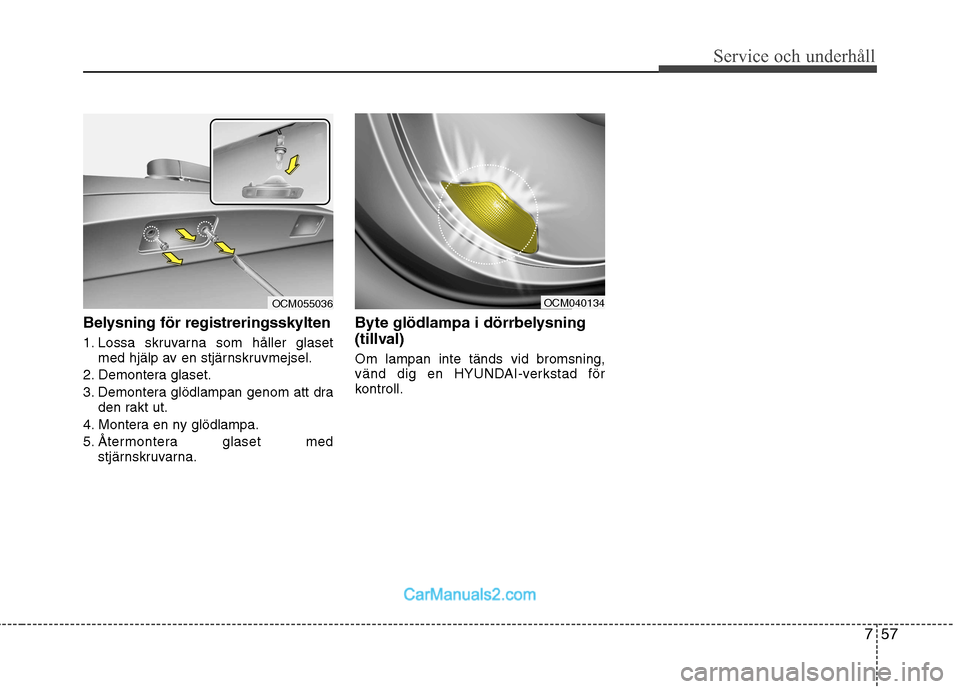

Belysning för registreringsskylten
1. Lossa skruvarna som håller glasetmed hjälp av en stjärnskruvmejsel.
2. Demontera glaset.
3. Demontera glödlampan genom att dra den rakt ut.
4. Montera en ny glödlampa.
5. Återmontera glaset med stjärnskruvarna. Byte glödlampa i dörrbelysning
(tillval) Om lampan inte tänds vid bromsning,
vänd dig en HYUNDAI-verkstad för
kontroll.
OCM055036OCM040134

Service och underhåll
58
7
G220600AUN

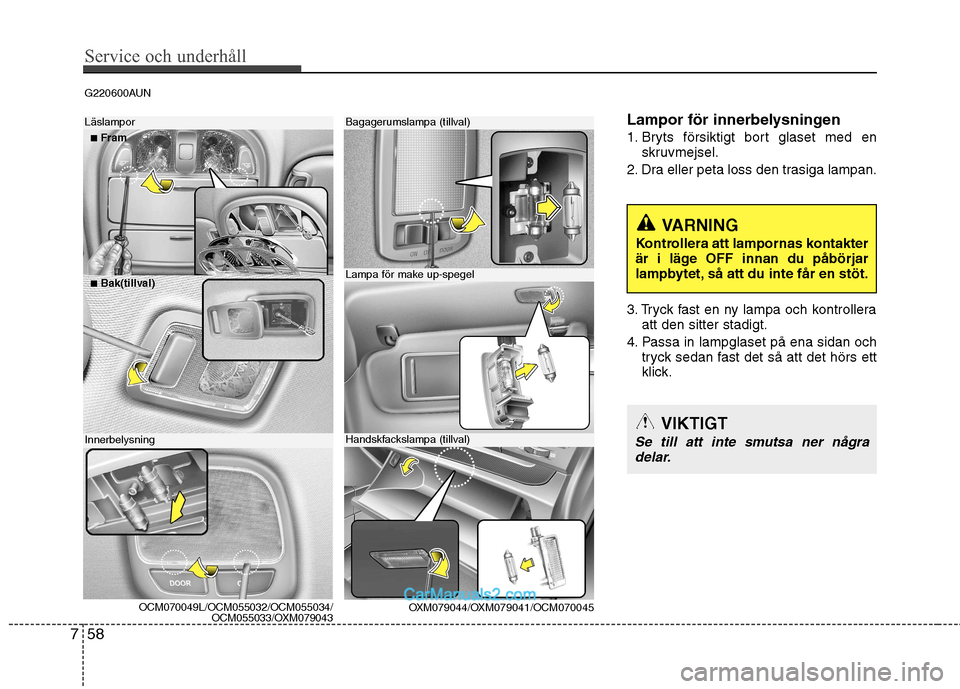

Lampor för innerbelysningen
1. Bryts försiktigt bort glaset med enskruvmejsel.
2. Dra eller peta loss den trasiga lampan.
3. Tryck fast en ny lampa och kontrollera att den sitter stadigt.
4. Passa in lampglaset på ena sidan och tryck sedan fast det så att det hörs ett
klick.
VARNING
Kontrollera att lampornas kontakter
är i läge OFF innan du påbörjar
lampbytet, så att du inte får en stöt.
VIKTIGT
Se till att inte smutsa ner några delar.
Läslampor
■ Fram
■Bak(tillval)
OXM079044/O XM079041/OCM070045
Handskfackslampa (tillval)
Bagagerumslampa (tillval)
Lampa för make up-spegel
Innerbelysning
OCM070049L/OCM055032/OCM055034/ OCM055033/OXM079043

759
Service och underhåll
VIKTIGT
Se upp vid motortvätt - risk förkortslutning om det kommer vatten i el-systemet.
OJB037800

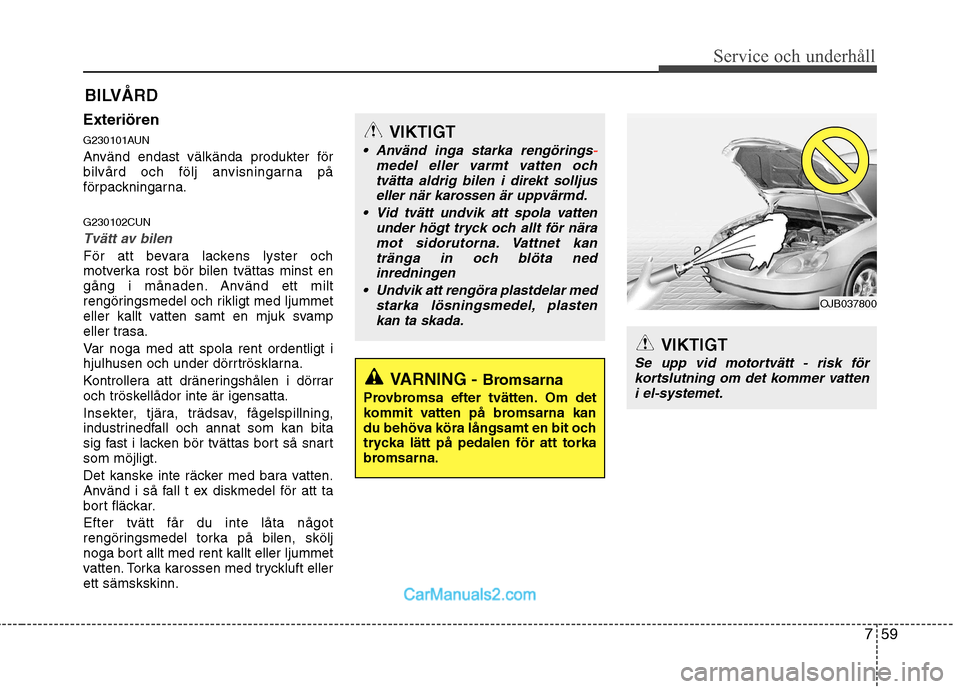

BILVÅRD
Exteriören
G230101AUN
Använd endast välkända produkter för
bilvård och följ anvisningarna på
förpackningarna. G230102CUN
Tvätt av bilen
För att bevara lackens lyster och
motverka rost bör bilen tvättas minst en
gång i månaden. Använd ett milt
rengöringsmedel och rikligt med ljummet
eller kallt vatten samt en mjuk svamp
eller trasa.
Var noga med att spola rent ordentligt i
hjulhusen och under dörrtrösklarna.
Kontrollera att dräneringshålen i dörrar
och tröskellådor inte är igensatta.
Insekter, tjära, trädsav, fågelspillning,
industrinedfall och annat som kan bita
sig fast i lacken bör tvättas bort så snartsom möjligt.
Det kanske inte räcker med bara vatten.
Använd i så fall t ex diskmedel för att ta
bort fläckar. Efter tvätt får du inte låta något
rengöringsmedel torka på bilen, skölj
noga bort allt med rent kallt eller ljummet
vatten. Torka karossen med tryckluft ellerett sämskskinn.
VARNING - Bromsarna
Provbromsa efter tvätten. Om det
kommit vatten på bromsarna kan
du behöva köra långsamt en bit och
trycka lätt på pedalen för att torka
bromsarna.
VIKTIGT
Använd inga starka rengörings-medel eller varmt vatten och tvätta aldrig bilen i direkt solljus
eller när karossen är uppvärmd.
Vid tvätt undvik att spola vatten under högt tryck och allt för näramot sidorutorna. Vattnet kan tränga in och blöta ned
inredningen
Undvik att rengöra plastdelar med starka lösningsmedel, plastenkan ta skada.

Service och underhåll
60
7

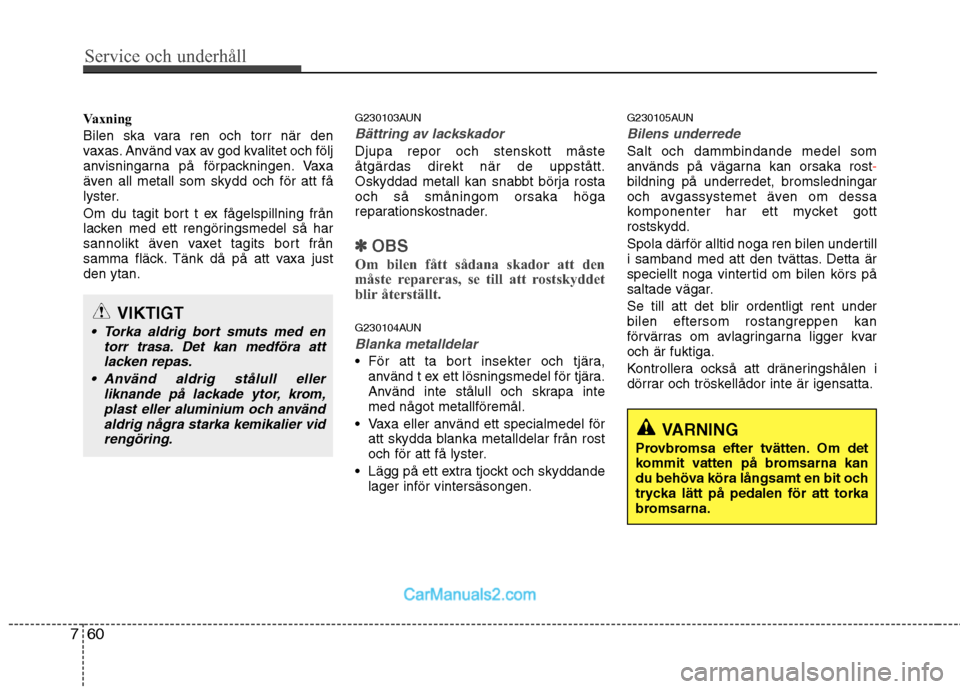

Vaxning
Bilen ska vara ren och torr när den
vaxas. Använd vax av god kvalitet och följ
anvisningarna på förpackningen. Vaxa
även all metall som skydd och för att få
lyster.
Om du tagit bort t ex fågelspillning från
lacken med ett rengöringsmedel så har
sannolikt även vaxet tagits bort från
samma fläck. Tänk då på att vaxa justden ytan. G230103AUN
Bättring av lackskador
Djupa repor och stenskott måste åtgärdas direkt när de uppstått.
Oskyddad metall kan snabbt börja rostaoch så småningom orsaka höga
reparationskostnader.
✽✽
OBS
Om bilen fått sådana skador att den
måste repareras, se till att rostskyddet
blir återställt.
G230104AUN
Blanka metalldelar
För att ta bort insekter och tjära, använd t ex ett lösningsmedel för tjära.
Använd inte stålull och skrapa intemed något metallföremål.
Vaxa eller använd ett specialmedel för att skydda blanka metalldelar från rost
och för att få lyster.
Lägg på ett extra tjockt och skyddande lager inför vintersäsongen. G230105AUN
Bilens underrede
Salt och dammbindande medel som
används på vägarna kan orsaka rost-bildning på underredet, bromsledningar
och avgassystemet även om dessa
komponenter har ett mycket gottrostskydd.
Spola därför alltid noga ren bilen undertill
i samband med att den tvättas. Detta är
speciellt noga vintertid om bilen körs på
saltade vägar.
Se till att det blir ordentligt rent under
bilen eftersom rostangreppen kan
förvärras om avlagringarna ligger kvaroch är fuktiga.
Kontrollera också att dräneringshålen i
dörrar och tröskellådor inte är igensatta.
VIKTIGT
Torka aldrig bort smuts med en
torr trasa. Det kan medföra attlacken repas.
Använd aldrig stålull eller liknande på lackade ytor, krom,plast eller aluminium och använd
aldrig några starka kemikalier vidrengöring.
VARNING
Provbromsa efter tvätten. Om det
kommit vatten på bromsarna kan
du behöva köra långsamt en bit och
trycka lätt på pedalen för att torka
bromsarna.

761
Service och underhåll
G230106AUN

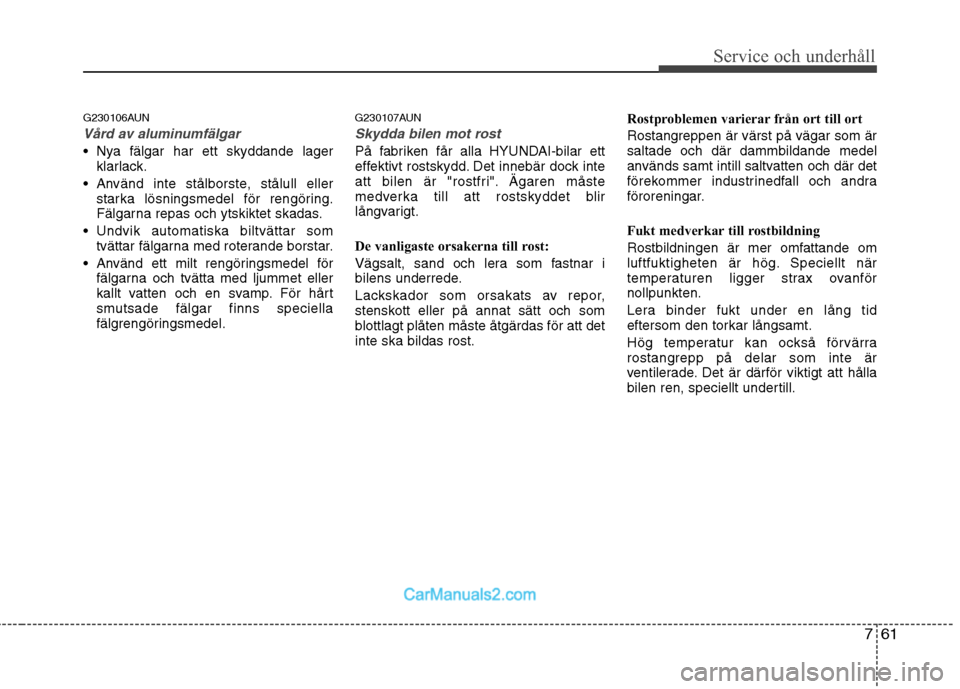

Vård av aluminumfälgar
Nya fälgar har ett skyddande lagerklarlack.
Använd inte stålborste, stålull eller starka lösningsmedel för rengöring.
Fälgarna repas och ytskiktet skadas.
Undvik automatiska biltvättar som tvättar fälgarna med roterande borstar.
Använd ett milt rengöringsmedel för fälgarna och tvätta med ljummet eller
kallt vatten och en svamp. För hårt
smutsade fälgar finns speciella
fälgrengöringsmedel. G230107AUN
Skydda bilen mot rost
På fabriken får alla HYUNDAI-bilar ett
effektivt rostskydd. Det innebär dock inte
att bilen är "rostfri". Ägaren måste
medverka till att rostskyddet blir
långvarigt.
De vanligaste orsakerna till rost:
Vägsalt, sand och lera som fastnar i
bilens underrede.
Lackskador som orsakats av repor,
stenskott eller på annat sätt och som
blottlagt plåten måste åtgärdas för att detinte ska bildas rost. Rostproblemen varierar från ort till ort
Rostangreppen är värst på vägar som är saltade och där dammbildande medel
används samt intill saltvatten och där det
förekommer industrinedfall och andra
föroreningar.
Fukt medverkar till rostbildning
Rostbildningen är mer omfattande om
luftfuktigheten är hög. Speciellt när
temperaturen ligger strax ovanförnollpunkten.
Lera binder fukt under en lång tid
eftersom den torkar långsamt.
Hög temperatur kan också förvärra
rostangrepp på delar som inte är
ventilerade. Det är därför viktigt att hålla
bilen ren, speciellt undertill.

Service och underhåll
62
7

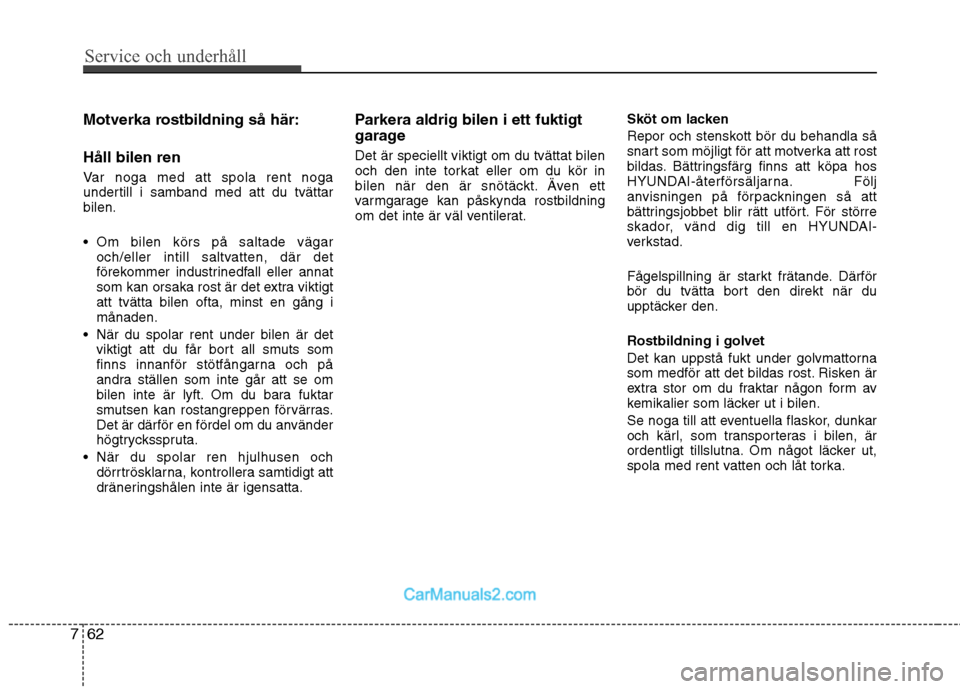

Motverka rostbildning så här: Håll bilen ren
Var noga med att spola rent noga
undertill i samband med att du tvättarbilen.
Om bilen körs på saltade vägar
och/eller intill saltvatten, där det
förekommer industrinedfall eller annat
som kan orsaka rost är det extra viktigtatt tvätta bilen ofta, minst en gång imånaden.
När du spolar rent under bilen är det viktigt att du får bort all smuts som
finns innanför stötfångarna och på
andra ställen som inte går att se om
bilen inte är lyft. Om du bara fuktar
smutsen kan rostangreppen förvärras.
Det är därför en fördel om du använder
högtrycksspruta.
När du spolar ren hjulhusen och dörrtrösklarna, kontrollera samtidigt att
dräneringshålen inte är igensatta. Parkera aldrig bilen i ett fuktigt
garage Det är speciellt viktigt om du tvättat bilen
och den inte torkat eller om du kör in
bilen när den är snötäckt. Även ett
varmgarage kan påskynda rostbildning
om det inte är väl ventilerat.
Sköt om lacken
Repor och stenskott bör du behandla så
snart som möjligt för att motverka att rost
bildas. Bättringsfärg finns att köpa hos
HYUNDAI-återförsäljarna. Följ
anvisningen på förpackningen så att
bättringsjobbet blir rätt utfört. För större
skador, vänd dig till en HYUNDAI-
verkstad.
Fågelspillning är starkt frätande. Därför
bör du tvätta bort den direkt när du
upptäcker den. Rostbildning i golvet
Det kan uppstå fukt under golvmattorna
som medför att det bildas rost. Risken är
extra stor om du fraktar någon form av
kemikalier som läcker ut i bilen.
Se noga till att eventuella flaskor, dunkar
och kärl, som transporteras i bilen, är
ordentligt tillslutna. Om något läcker ut,
spola med rent vatten och låt torka.

763
Service och underhåll

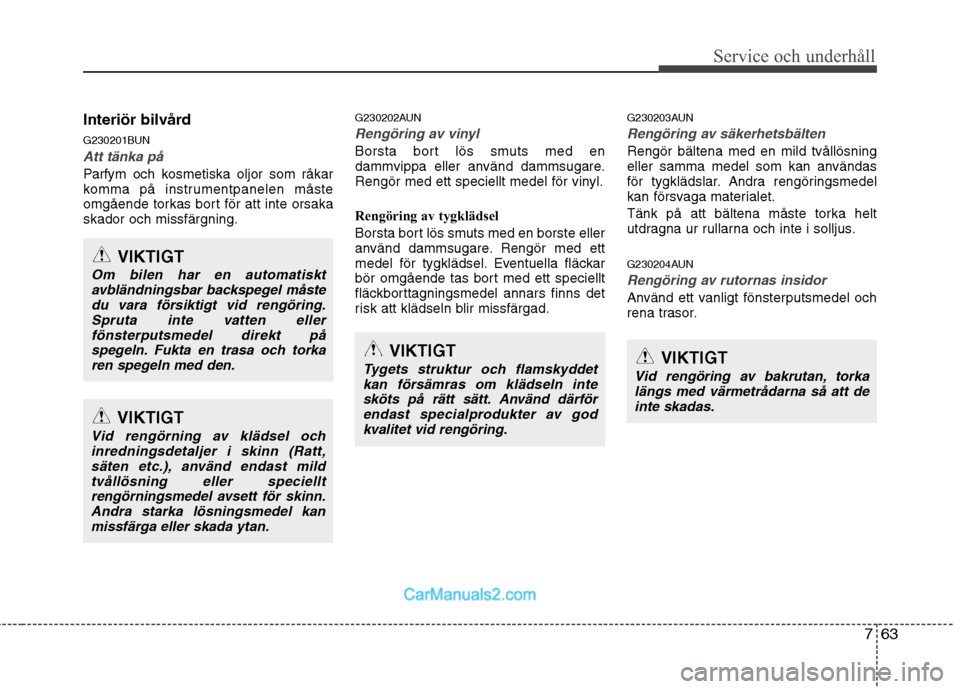

Interiör bilvård
G230201BUN
Att tänka på
Parfym och kosmetiska oljor som råkar
komma på instrumentpanelen måste
omgående torkas bort för att inte orsakaskador och missfärgning.G230202AUN
Rengöring av vinyl
Borsta bort lös smuts med en
dammvippa eller använd dammsugare.
Rengör med ett speciellt medel för vinyl.
Rengöring av tygklädsel
Borsta bort lös smuts med en borste eller
använd dammsugare. Rengör med ett
medel för tygklädsel. Eventuella fläckar
bör omgående tas bort med ett speciellt
fläckborttagningsmedel annars finns det
risk att klädseln blir missfärgad.G230203AUN
Rengöring av säkerhetsbälten
Rengör bältena med en mild tvållösning
eller samma medel som kan användas
för tygklädslar. Andra rengöringsmedel
kan försvaga materialet.
Tänk på att bältena måste torka helt
utdragna ur rullarna och inte i solljus.
G230204AUN
Rengöring av rutornas insidor
Använd ett vanligt fönsterputsmedel och
rena trasor.
VIKTIGT
Om bilen har en automatiskt
avbländningsbar backspegel måstedu vara försiktigt vid rengöring.
Spruta inte vatten ellerfönsterputsmedel direkt påspegeln. Fukta en trasa och torkaren spegeln med den.
VIKTIGT
Tygets struktur och flamskyddetkan försämras om klädseln intesköts på rätt sätt. Använd därför
endast specialprodukter av godkvalitet vid rengöring.
VIKTIGT
Vid rengörning av klädsel och inredningsdetaljer i skinn (Ratt,säten etc.), använd endast mild
tvållösning eller specielltrengörningsmedel avsett för skinn.Andra starka lösningsmedel kan missfärga eller skada ytan.
VIKTIGT
Vid rengöring av bakrutan, torkalängs med värmetrådarna så att de inte skadas.

Service och underhåll
64
7

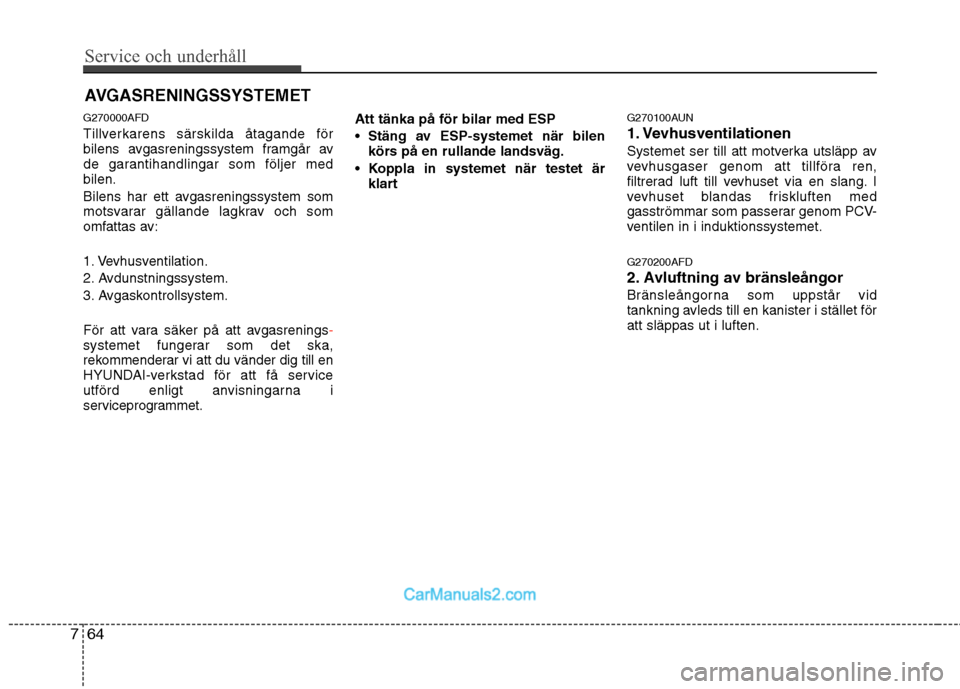

AVGASRENINGSSYSTEMET
G270000AFD
Tillverkarens särskilda åtagande för
bilens avgasreningssystem framgår av
de garantihandlingar som följer medbilen.
Bilens har ett avgasreningssystem som
motsvarar gällande lagkrav och som
omfattas av:
1. Vevhusventilation.
2. Avdunstningssystem.
3. Avgaskontrollsystem.
För att vara säker på att avgasrenings
-systemet fungerar som det ska,
rekommenderar vi att du vänder dig till en
HYUNDAI-verkstad för att få service
utförd enligt anvisningarna i
serviceprogrammet. Att tänka på för bilar med ESP
Stäng av ESP-systemet när bilen
körs på en rullande landsväg.
Koppla in systemet när testet är klart G270100AUN
1. Vevhusventilationen
Systemet ser till att motverka utsläpp av
vevhusgaser genom att tillföra ren,
filtrerad luft till vevhuset via en slang. I
vevhuset blandas friskluften med
gasströmmar som passerar genom PCV-
ventilen in i induktionssystemet. G270200AFD
2. Avluftning av bränsleångor
Bränsleångorna som uppstår vid
tankning avleds till en kanister i stället föratt släppas ut i luften.
