Service och underhåll

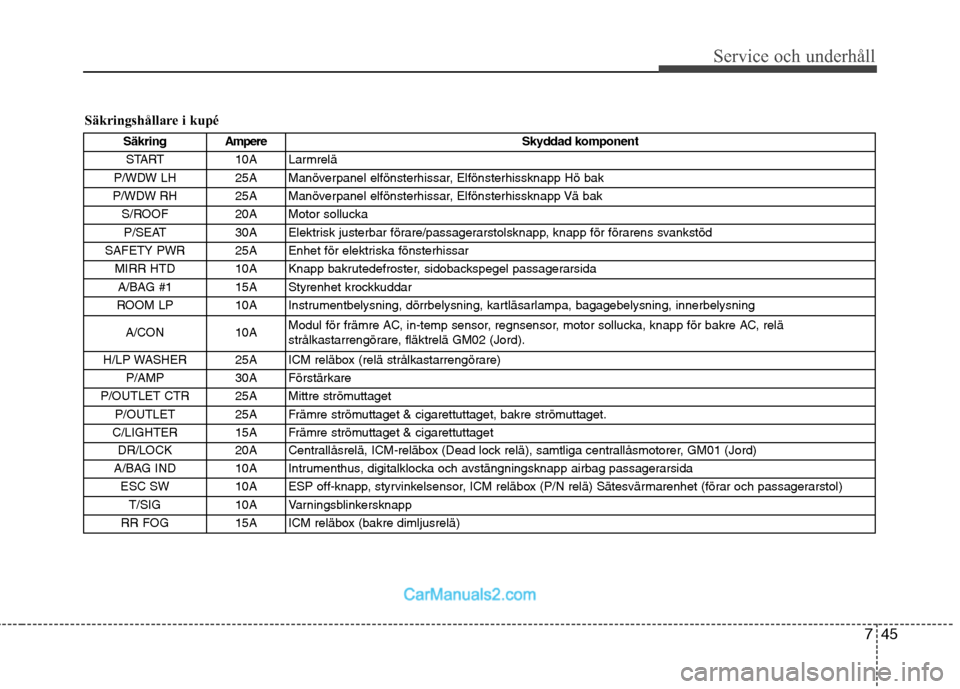

Säkringshållare i kupéSäkring Ampere Skyddad komponent
START 10A Larmrelä
P/WDW LH 25A Manöverpanel elfönsterhissar, Elfönsterhissknapp Hö bak
P/WDW RH 25A Manöverpanel elfönsterhissar, Elfönsterhissknapp Vä bak S/ROOF 20A Motor sollucka
P/SEAT 30A Elektrisk justerbar förare/passagerarstolsknapp, knapp för förarens svankstöd
SAFETY PWR 25A Enhet för elektriska fönsterhissar MIRR HTD 10A Knapp bakrutedefroster, sidobackspegel passagerarsidaA/BAG #1 15A Styrenhet krockkuddar
ROOM LP 10A Instrumentbelysning, dörrbelysning, kartläsarlampa, bagagebelysning, innerbelysning
A/CON 10A Modul för främre AC, in-temp sensor, regnsensor, motor sollucka, knapp för bakre AC, relä
strålkastarrengörare, fläktrelä GM02 (Jord).
H/LP WASHER 25A ICM reläbox (relä strålkastarrengörare) P/AMP 30A Förstärkare
P/OUTLET CTR 25A Mittre strömuttaget P/OUTLET 25A Främre strömuttaget & cigarettuttaget, bakre strömuttaget.
C/LIGHTER 15A Främre strömuttaget & cigarettuttaget DR/LOCK 20A Centrallåsrelä, ICM-reläbox (Dead lock relä), samtliga centrallåsmotorer, GM01 (Jord)
A/BAG IND 10A Intrumenthus, digitalklocka och avstängningsknapp airbag passagerarsida
ESC SW 10A ESP off-knapp, styrvinkelsensor, ICM reläbox (P/N relä) Sätesvärmarenhet (förar och passagerarstol) T/SIG 10A Varningsblinkersknapp
RR FOG 15A ICM reläbox (bakre dimljusrelä)

Service och underhåll
46
7

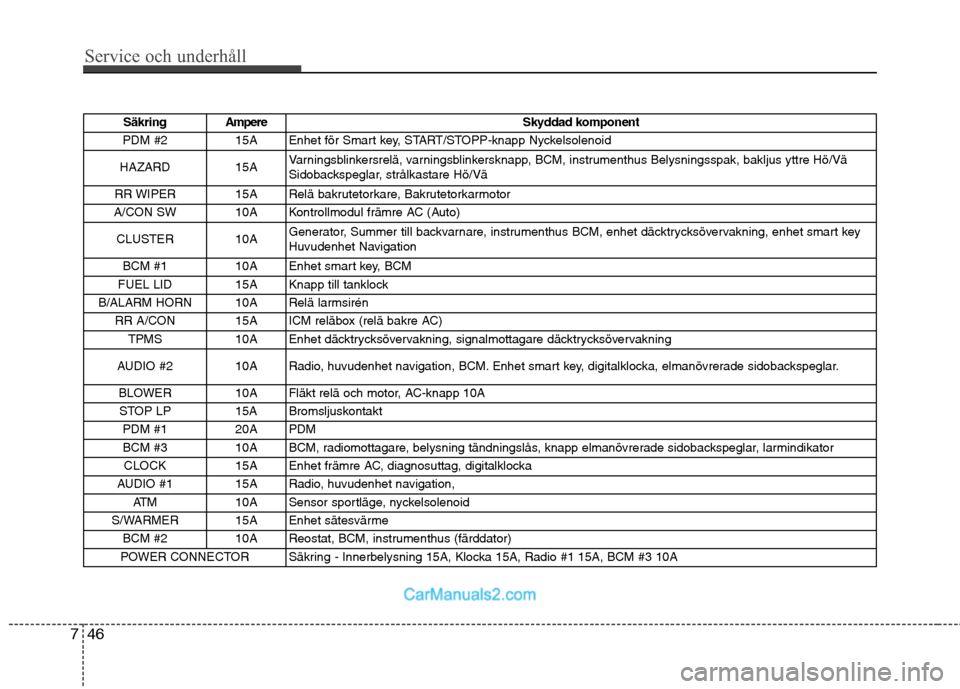

Säkring Ampere Skyddad komponent
PDM #2 15A Enhet för Smart key, START/STOPP-knapp Nyckelsolenoid
HAZARD 15A Varningsblinkersrelä, varningsblinkersknapp, BCM, instrumenthus Belysningsspak, bakljus yttre Hö/Vä
Sidobackspeglar, strålkastare Hö/Vä
RR WIPER 15A Relä bakrutetorkare, Bakrutetorkarmotor
A/CON SW 10A Kontrollmodul främre AC (Auto)
CLUSTER 10A Generator, Summer till backvarnare, instrumenthus BCM, enhet däcktrycksövervakning, enhet smart key
Huvudenhet Navigation
BCM #1 10A Enhet smart key, BCM
FUEL LID 15A Knapp till tanklock
B/ALARM HORN 10A Relä larmsirén
RR A/CON 15A ICM reläbox (relä bakre AC)TPMS 10A Enhet däcktrycksövervakning, signalmottagare däcktrycksövervakning
AUDIO #2 10A Radio, huvudenhet navigation, BCM. Enhet smart key, digitalklocka, elmanövrerade sidobackspeglar.
BLOWER 10A Fläkt relä och motor, AC-knapp 10ASTOP LP 15A Bromsljuskontakt PDM #1 20A PDM
BCM #3 10A BCM, radiomottagare, belysning tändningslås, knapp elmanövrerade sidobackspeglar, larmindikator CLOCK 15A Enhet främre AC, diagnosuttag, digitalklocka
AUDIO #1 15A Radio, huvudenhet navigation,
ATM 10A Sensor sportläge, nyckelsolenoid
S/WARMER 15A Enhet sätesvärme
BCM #2 10A Reostat, BCM, instrumenthus (färddator)
POWER CONNECTOR Säkring - Innerbelysning 15A, Klocka 15A, Radio #1 15A, BCM #3 10A

747
Service och underhåll

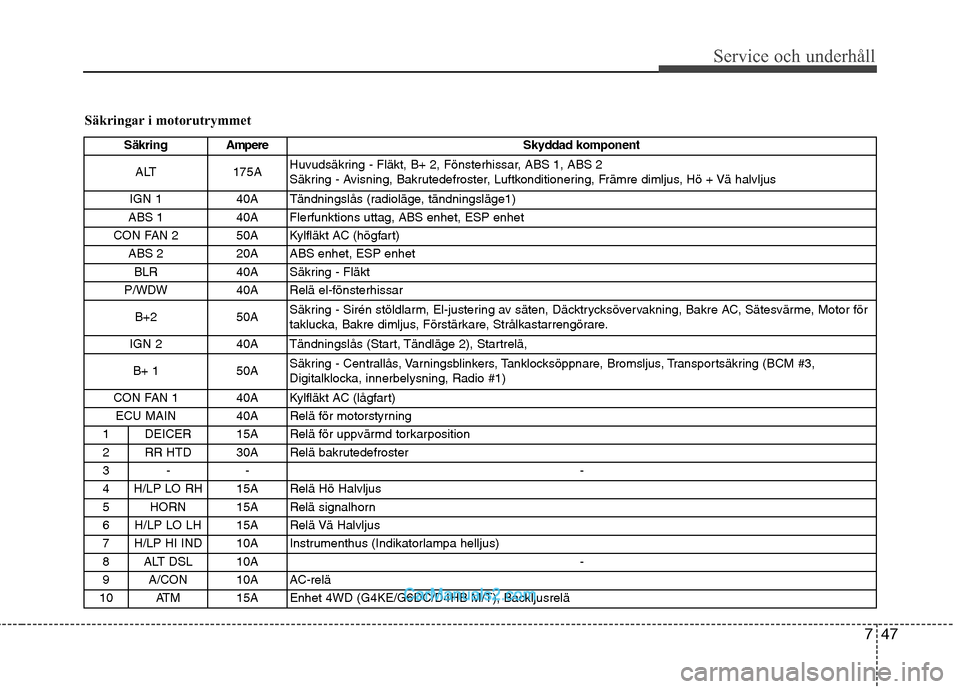

SäkringAmpere Skyddad komponent
ALT 175A Huvudsäkring - Fläkt, B+ 2, Fönsterhissar, ABS 1, ABS 2
Säkring - Avisning, Bakrutedefroster, Luftkonditionering, Främre dimljus, Hö + Vä halvljus
IGN 1 40A Tändningslås (radioläge, tändningsläge1)
ABS 1 40A Flerfunktions uttag, ABS enhet, ESP enhet
CON FAN 2 50A Kylfläkt AC (högfart) ABS 2 20A ABS enhet, ESP enhetBLR 40A Säkring - Fläkt
P/WDW 40A Relä el-fönsterhissar
B+2 50A Säkring - Sirén stöldlarm, El-justering av säten, Däcktrycksövervakning, Bakre AC, Sätesvärme, Motor för
taklucka, Bakre dimljus, Förstärkare, Strålkastarrengörare.
IGN 2 40A Tändningslås (Start, Tändläge 2), Startrelä,
B+ 1 50A Säkring - Centrallås, Varningsblinkers, Tanklocksöppnare, Bromsljus, Transportsäkring (BCM #3,
Digitalklocka, innerbelysning, Radio #1)
CON FAN 1 40A Kylfläkt AC (lågfart) ECU MAIN 40A Relä för motorstyrning
1 DEICER 15A Relä för uppvärmd torkarposition
2 RR HTD 30A Relä bakrutedefroster
3- - -
4 H/LP LO RH 15A Relä Hö Halvljus
5 HORN 15A Relä signalhorn
6 H/LP LO LH 15A Relä Vä Halvljus
7 H/LP HI IND 10A Instrumenthus (Indikatorlampa helljus)
8 ALT DSL 10A -
9 A/CON 10A AC-relä
10 ATM 15A Enhet 4WD (G4KE/G6DC/D4HB M/T), Backljusrelä
Säkringar i motorutrymmet

Service och underhåll
48
7

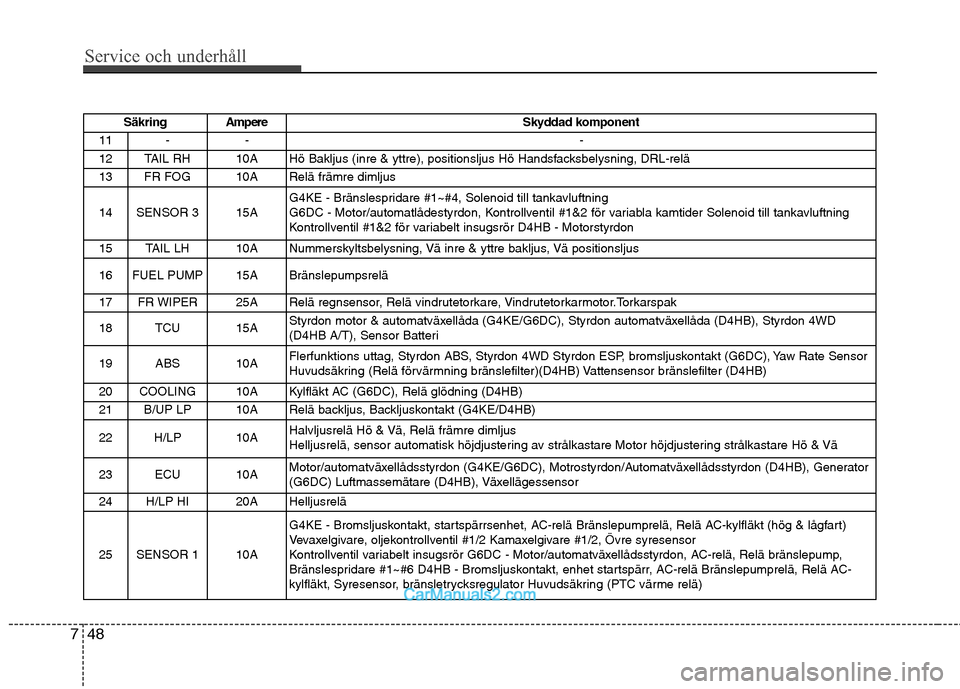

Säkring Ampere Skyddad komponent
11 - - -
12 TAIL RH 10A Hö Bakljus (inre & yttre), positionsljus Hö Handsfacksbelysning, DRL-relä
13 FR FOG 10A Relä främre dimljus
14 SENSOR 3 15A G4KE - Bränslespridare #1~#4, Solenoid till tankavluftning
G6DC - Motor/automatlådestyrdon, Kontrollventil #1&2 för variabla kamtider Solenoid till tankavluftning
Kontrollventil #1&2 för variabelt insugsrör D4HB - Motorstyrdon
15 TAIL LH 10A Nummerskyltsbelysning, Vä inre & yttre bakljus, Vä positionsljus
16 FUEL PUMP 15A Bränslepumpsrelä
17 FR WIPER 25A Relä regnsensor, Relä vindrutetorkare, Vindrutetorkarmotor.Torkarspak
18 TCU 15A Styrdon motor & automatväxellåda (G4KE/G6DC), Styrdon automatväxellåda (D4HB), Styrdon 4WD
(D4HB A/T), Sensor Batteri
19 ABS 10A Flerfunktions uttag, Styrdon ABS, Styrdon 4WD Styrdon ESP, bromsljuskontakt (G6DC), Yaw Rate Sensor
Huvudsäkring (Relä förvärmning bränslefilter)(D4HB) Vattensensor bränslefilter (D4HB)
20 COOLING 10A Kylfläkt AC (G6DC), Relä glödning (D4HB)
21 B/UP LP 10A Relä backljus, Backljuskontakt (G4KE/D4HB)
22 H/LP 10A Halvljusrelä Hö & Vä, Relä främre dimljus
Helljusrelä, sensor automatisk höjdjustering av strålkastare Motor höjdjustering strålkastare Hö & Vä
23 ECU 10A Motor/automatväxellådsstyrdon (G4KE/G6DC), Motrostyrdon/Automatväxellådsstyrdon (D4HB), Generator
(G6DC) Luftmassemätare (D4HB), Växellägessensor
24 H/LP HI 20A Helljusrelä
25 SENSOR 1 10A G4KE - Bromsljuskontakt, startspärrsenhet, AC-relä Bränslepumprelä, Relä AC-kylfläkt (hög & lågfart)
Vevaxelgivare, oljekontrollventil #1/2 Kamaxelgivare #1/2, Övre syresensor
Kontrollventil variabelt insugsrör G6DC - Motor/automatväxellådsstyrdon, AC-relä, Relä bränslepump,
Bränslespridare #1~#6 D4HB - Bromsljuskontakt, enhet startspärr, AC-relä Bränslepumprelä, Relä AC-
kylfläkt, Syresensor, bränsletrycksregulator Huvudsäkring (PTC värme relä)

749
Service och underhåll

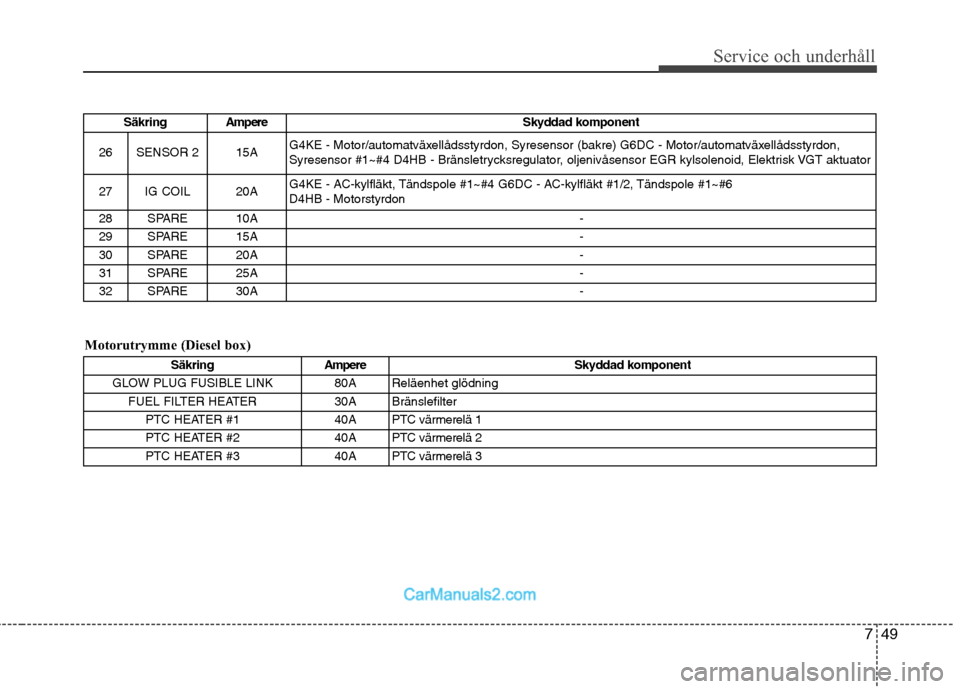

Motorutrymme (Diesel box)Säkring
Ampere Skyddad komponent
26 SENSOR 2 15A G4KE - Motor/automatväxellådsstyrdon, Syresensor (bakre) G6DC - Motor/automatväxellådsstyrdon,
Syresensor #1~#4 D4HB - Bränsletrycksregulator, oljenivåsensor EGR kylsolenoid, Elektrisk VGT aktuator
27 IG COIL 20A G4KE - AC-kylfläkt, Tändspole #1~#4 G6DC - AC-kylfläkt #1/2, Tändspole #1~#6D4HB - Motorstyrdon
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
SäkringAmpere Skyddad komponent
GLOW PLUG FUSIBLE LINK 80A Reläenhet glödning FUEL FILTER HEATER 30A Bränslefilter PTC HEATER #1 40A PTC värmerelä 1
PTC HEATER #2 40A PTC värmerelä 2
PTC HEATER #3 40A PTC värmerelä 3

Service och underhåll
50
7
BYTE AV GLÖDLAMPOR
G220000AFD
✽✽ OBS
När du tvättat bilen eller om du kört i
kraftigt regn kan det bildas imma på
insidan av glasen för strålkastare och
bakljus. Det är normalt och fukten
försvinner när lamporna värmt upp
glasen. Om det däremot läcker in vatten,
så att det bildas droppar på insidan av
glasen, kontakta en HYUNDAI-
verkstad.G220100AUN Lamporna i strålkastarenheten

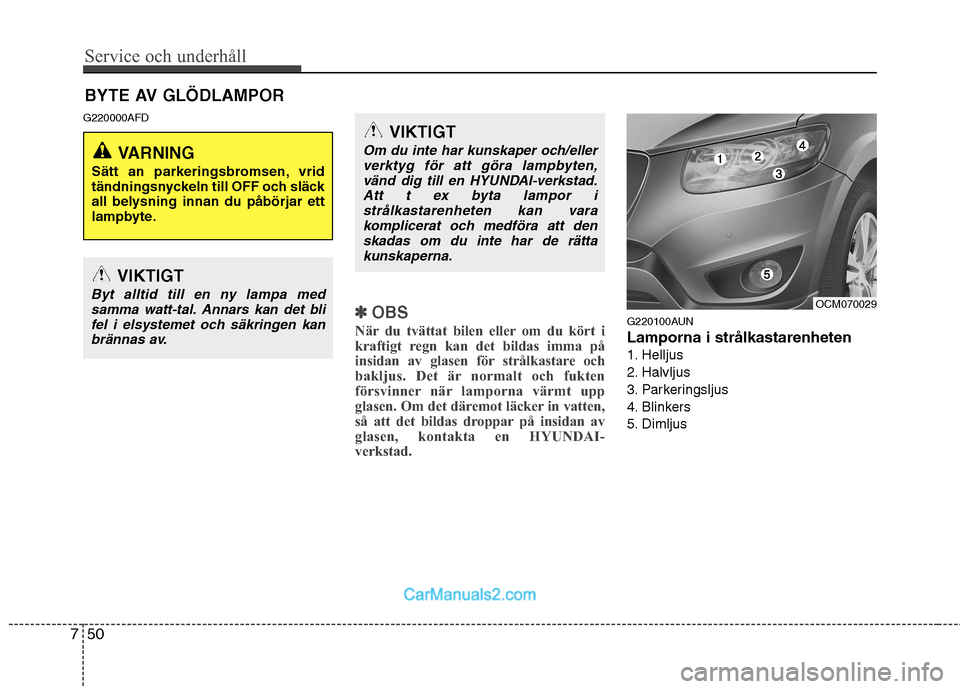

1. Helljus
2. Halvljus
3. Parkeringsljus
4. Blinkers
5. Dimljus
VARNING
Sätt an parkeringsbromsen, vrid
tändningsnyckeln till OFF och släck
all belysning innan du påbörjar ett
lampbyte.
VIKTIGT
Byt alltid till en ny lampa med samma watt-tal. Annars kan det blifel i elsystemet och säkringen kan brännas av.
VIKTIGT
Om du inte har kunskaper och/ellerverktyg för att göra lampbyten,
vänd dig till en HYUNDAI-verkstad.Att t ex byta lampor istrålkastarenheten kan vara komplicerat och medföra att den
skadas om du inte har de rättakunskaperna.
OCM070029

751
Service och underhåll
G220101ACM

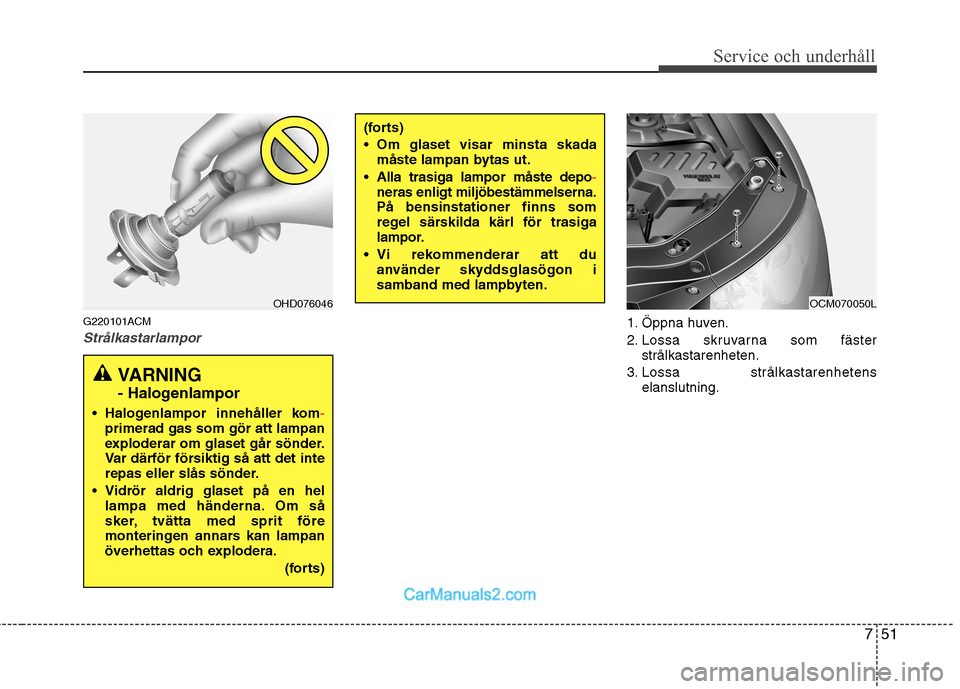

Strålkastarlampor1. Öppna huven.
2. Lossa skruvarna som fästerstrålkastarenheten.
3. Lossa strålkastarenhetens elanslutning.
(forts)
Om glaset visar minsta skadamåste lampan bytas ut.
Alla trasiga lampor måste depo
-neras enligt miljöbestämmelserna. På bensinstationer finns som
regel särskilda kärl för trasiga
lampor.
Vi rekommenderar att du använder skyddsglasögon i
samband med lampbyten.
VARNING
- Halogenlampor
Halogenlampor innehåller kom
-primerad gas som gör att lampan
exploderar om glaset går sönder.
Var därför försiktig så att det inte
repas eller slås sönder.
Vidrör aldrig glaset på en hel lampa med händerna. Om så
sker, tvätta med sprit före
monteringen annars kan lampan
överhettas och explodera.
(forts)
OHD076046OCM070050L

Service och underhåll
52
7

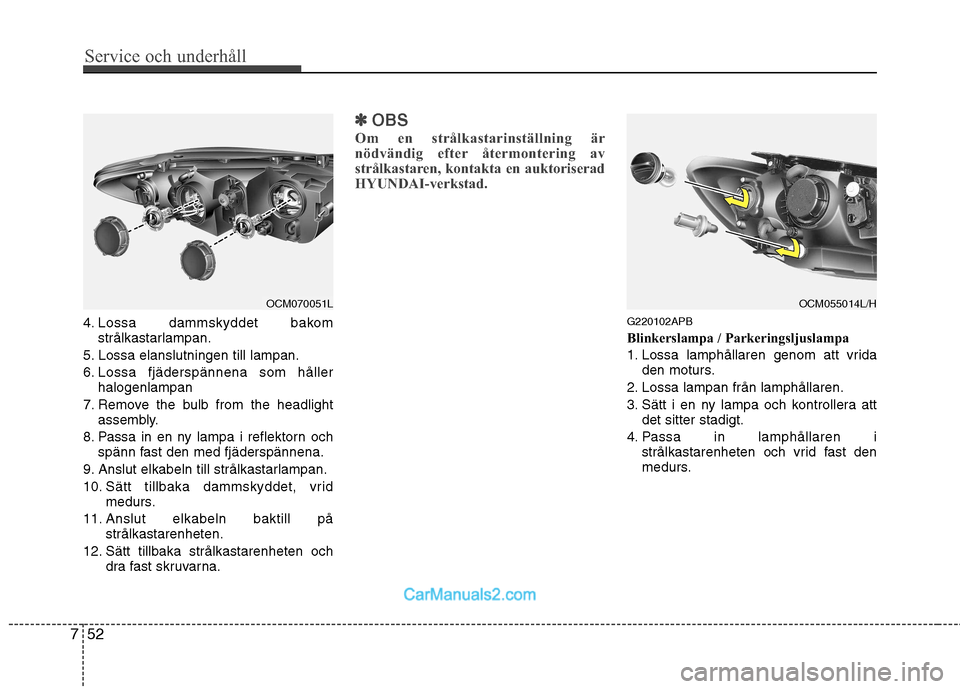

4. Lossa dammskyddet bakom
strålkastarlampan.
5. Lossa elanslutningen till lampan.
6. Lossa fjäderspännena som håller halogenlampan
7. Remove the bulb from the headlight assembly.
8. Passa in en ny lampa i reflektorn och spänn fast den med fjäderspännena.
9. Anslut elkabeln till strålkastarlampan.
10. Sätt tillbaka dammskyddet, vrid medurs.
11. Anslut elkabeln baktill på strålkastarenheten.
12. Sätt tillbaka strålkastarenheten och dra fast skruvarna.
✽✽OBS
Om en strålkastarinställning är
nödvändig efter återmontering av
strålkastaren, kontakta en auktoriserad
HYUNDAI-verkstad.
G220102APB
Blinkerslampa / Parkeringsljuslampa
1. Lossa lamphållaren genom att vrida den moturs.
2. Lossa lampan från lamphållaren.
3. Sätt i en ny lampa och kontrollera att det sitter stadigt.
4. Passa in lamphållaren i strålkastarenheten och vrid fast den
medurs.
OCM055014L/HOCM070051L

753
Service och underhåll

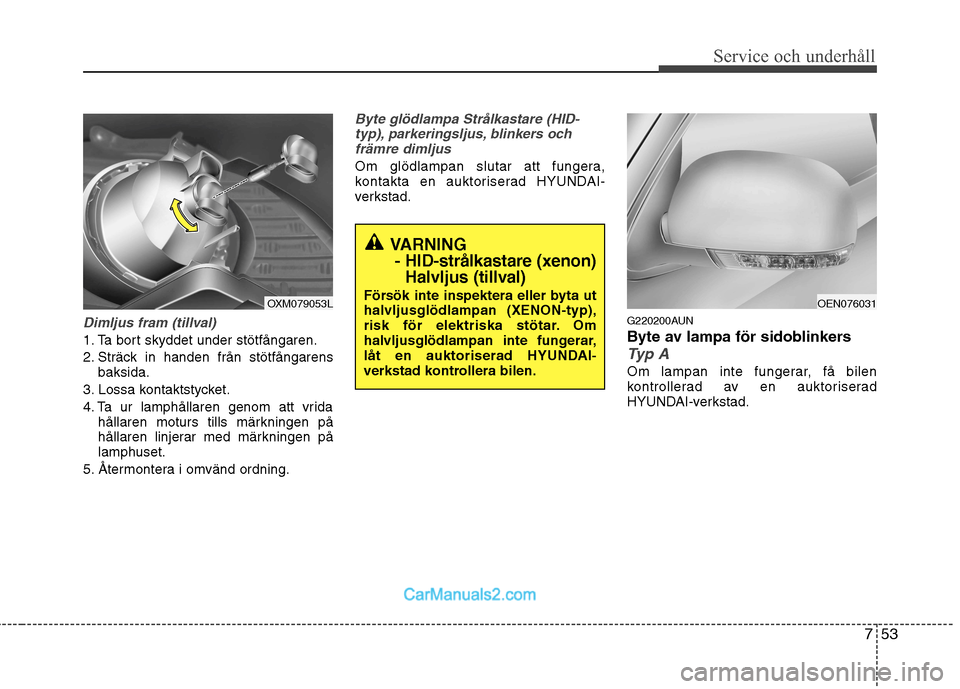

Dimljus fram (tillval)
1. Ta bort skyddet under stötfångaren.
2. Sträck in handen från stötfångarensbaksida.
3. Lossa kontaktstycket.
4. Ta ur lamphållaren genom att vrida hållaren moturs tills märkningen på
hållaren linjerar med märkningen pålamphuset.
5. Återmontera i omvänd ordning.
Byte glödlampa Strålkastare (HID- typ), parkeringsljus, blinkers ochfrämre dimljus
Om glödlampan slutar att fungera,
kontakta en auktoriserad HYUNDAI-
verkstad.
G220200AUN
Byte av lampa för sidoblinkers
Typ A
Om lampan inte fungerar, få bilen
kontrollerad av en auktoriserad
HYUNDAI-verkstad.
OEN076031OXM079053L
VARNING - HID-strålkastare (xenon)
Halvljus (tillval)
Försök inte inspektera eller byta ut halvljusglödlampan (XENON-typ),
risk för elektriska stötar. Om
halvljusglödlampan inte fungerar,
låt en auktoriserad HYUNDAI-
verkstad kontrollera bilen.

Service och underhåll
54
7
Typ B
1. Tryck lampenheten mot bilens front,
och lossa den genom att vika ut bakkanten.
2. Lossa elanslutningen.
3. Vrid loss lampsockeln.
4. Dra loss lampan från sockeln.
5. Tryck i en ny lampa i sockeln.
6. Vrid fast lampsockeln i lampenheten.
7. Tryck fast elanslutningen.
8. Stick in framkanten av lampenheten i hålet i karossen. Tryck den mot bilen
front samtidigt som du trycker fast den

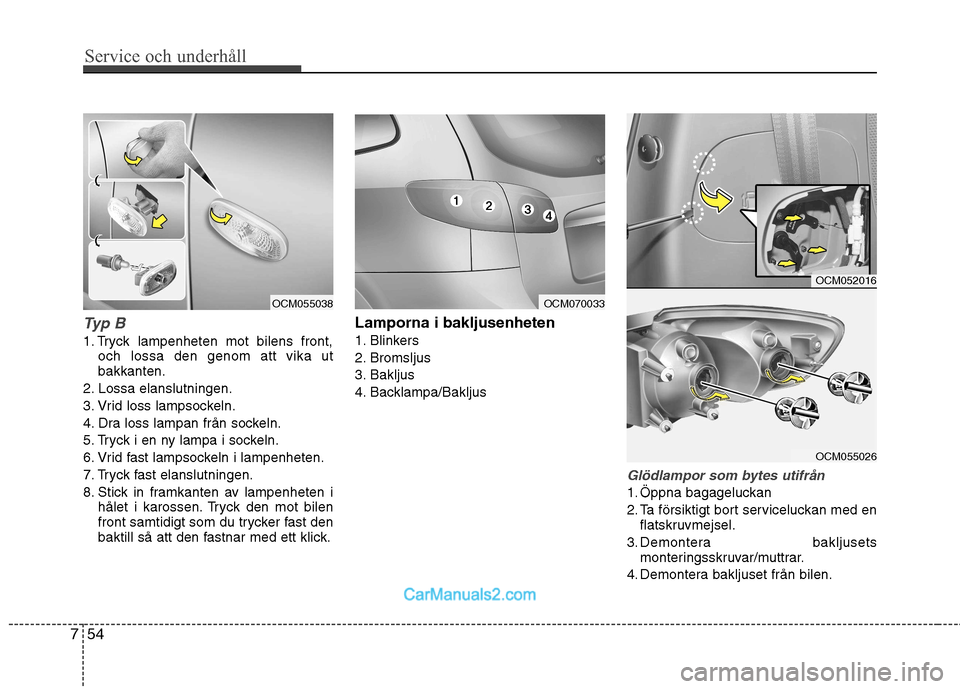

baktill så att den fastnar med ett klick. Lamporna i bakljusenheten
1. Blinkers
2. Bromsljus
3. Bakljus
4. Backlampa/Bakljus
Glödlampor som bytes utifrån
1. Öppna bagageluckan
2. Ta försiktigt bort serviceluckan med en
flatskruvmejsel.
3. Demontera bakljusets monteringsskruvar/muttrar.
4. Demontera bakljuset från bilen.
OCM052016
OCM055026
OCM070033OCM055038
