Управление автомобилем

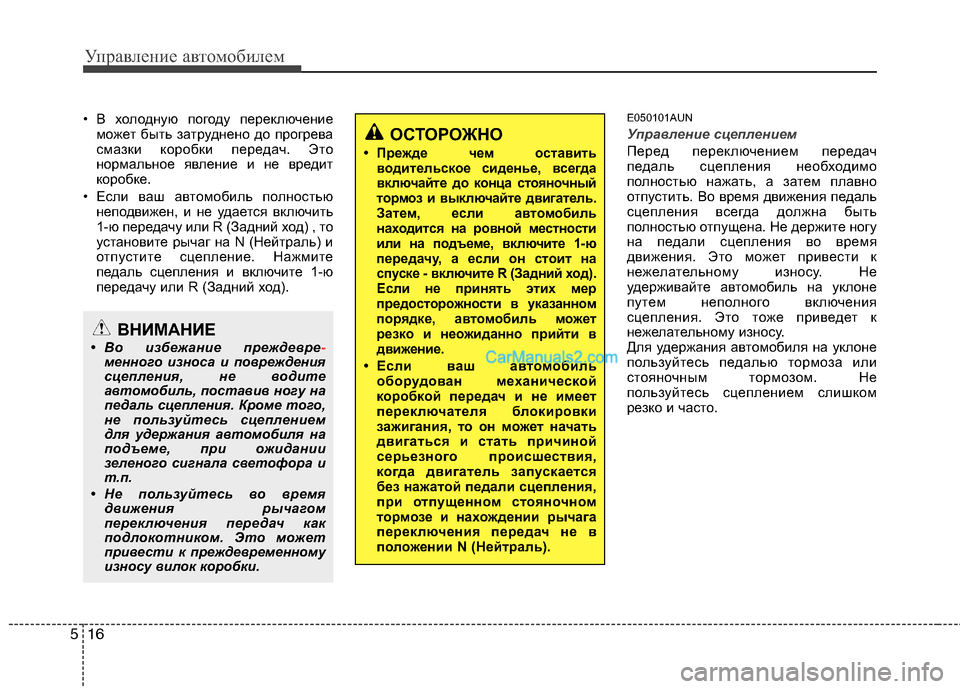

16 5
• В холодную погоду переключение
может быть затруднено до прогрева
смазки коробки передач. Это
нормальное явление и не вредит
коробке.
• Если ваш автомобиль полностью
неподвижен, и не удается включить
1-ю передачу или R (Задний ход) , то
установите рычаг на N (Нейтраль) и
отпустите сцепление. Нажмите
педаль сцепления и включите 1-ю
передачу или R (Задний ход).E050101AUN
Управление сцеплением
Перед переключением передач
педаль сцепления необходимо
полностью нажать, а затем плавно
отпустить. Во время движения педаль
сцепления всегда должна быть
полностью отпущена. Не держите ногу
на педали сцепления во время
движения. Это может привести к
нежелательному износу. Не
удерживайте автомобиль на уклоне
путем неполного включения
сцепления. Это тоже приведет к
нежелательному износу.
Для удержания автомобиля на уклоне
пользуйтесь педалью тормоза или
стояночным тормозом. Не
пользуйтесь сцеплением слишком
резко и часто.ОСТОРОЖНО
• Прежде чем оставить
водительское сиденье, всегда
включайте до конца стояночный
тормоз и выключайте двигатель.
Затем, если автомобиль
находится на ровной местности
или на подъеме, включите 1-ю
передачу, а если он стоит на
спуске - включите R (Задний ход).
Если не принять этих мер
предосторожности в указанном
порядке, автомобиль может
резко и неожиданно прийти в
движение.
• Если ваш автомобиль
оборудован механической
коробкой передач и не имеет
переключателя блокировки
зажигания, то он может начать
двигаться и стать причиной
серьезного происшествия,
когда двигатель запускается
без нажатой педали сцепления,
при отпущенном стояночном
тормозе и нахождении рычага
переключения передач не в
положении N (Нейтраль).
ВНИМАНИЕ
• Во избежание преждевре-менного износа и повреждения
сцепления, не водите
автомобиль, поставив ногу на
педаль сцепления. Кроме того,
не пользуйтесь сцеплением
для удержания автомобиля на
подъеме, при ожидании
зеленого сигнала светофора и
т.п.
• Не пользуйтесь во время
движения рычагом
переключения передач как
подлокотником. Это может
привести к преждевременному
износу вилок коробки.

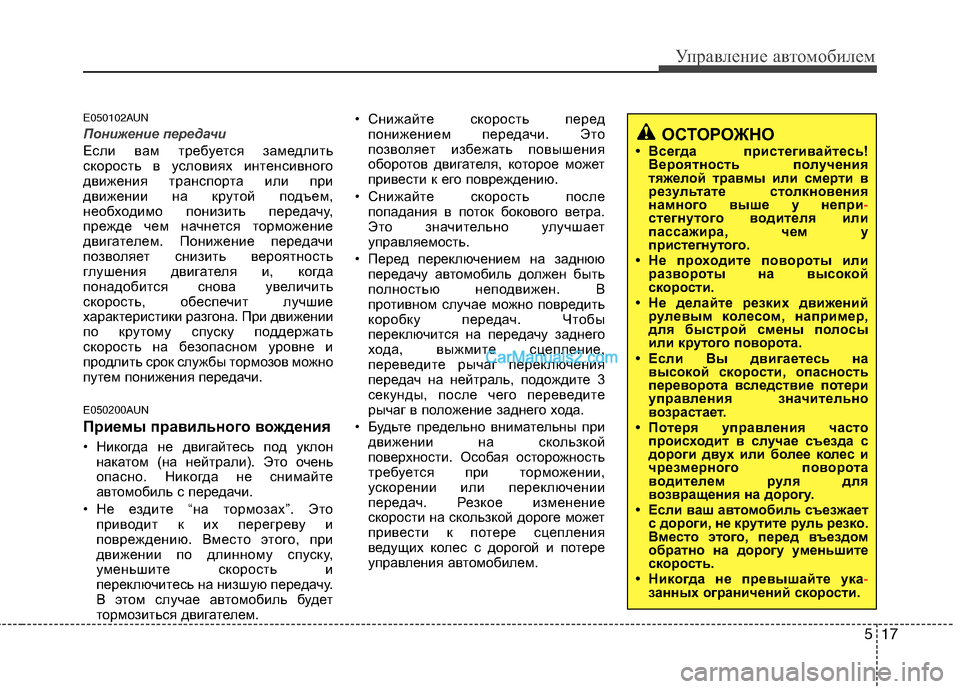

517
Управление автомобилем
E050102AUN
Понижение передачи
Если вам требуется замедлить
скорость в условиях интенсивного
движения транспорта или при
движении на крутой подъем,
необходимо понизить передачу,
прежде чем начнется торможение
двигателем. Понижение передачи
позволяет снизить вероятность
глушения двигателя и, когда
понадобится снова увеличить
скорость, обеспечит лучшие
характеристики разгона. При движении
по крутому спуску поддержать
скорость на безопасном уровне и
продлить срок службы тормозов можно
путем понижения передачи.
E050200AUN
Приемы правильного вождения
• Никогда не двигайтесь под уклон
накатом (на нейтрали). Это очень
опасно. Никогда не снимайте
автомобиль с передачи.
• Не ездите “на тормозах”. Это
приводит к их перегреву и
повреждению. Вместо этого, при
движении по длинному спуску,
уменьшите скорость и
переключитесь на низшую передачу.
В этом случае автомобиль будет
тормозиться двигателем.• Снижайте скорость перед
понижением передачи. Это
позволяет избежать повышения
оборотов двигателя, которое может
привести к его повреждению.
• Снижайте скорость после
попадания в поток бокового ветра.
Это значительно улучшает
управляемость.
• Перед переключением на заднюю
передачу автомобиль должен быть
полностью неподвижен. В
противном случае можно повредить
коробку передач. Чтобы
переключится на передачу заднего
хода, выжмите сцепление,
переведите рычаг переключения
передач на нейтраль, подождите 3
секунды, после чего переведите
рычаг в положение заднего хода.
• Будьте предельно внимательны при
движении на скользкой
поверхности. Особая осторожность
требуется при торможении,
ускорении или переключении
передач. Резкое изменение
скорости на скользкой дороге может
привести к потере сцепления
ведущих колес с дорогой и потере
управления автомобилем.
ОСТОРОЖНО
• Всегда пристегивайтесь!
Вероятность получения
тяжелой травмы или смерти в
результате столкновения
намного выше у непри
-стегнутого водителя или
пассажира, чем у
пристегнутого.
• Не проходите повороты или
развороты на высокой
скорости.
• Не делайте резких движений
рулевым колесом, например,
для быстрой смены полосы
или крутого поворота.
• Если Вы двигаетесь на
высокой скорости, опасность
переворота вследствие потери
управления значительно
возрастает.
• Потеря управления часто
происходит в случае съезда с
дороги двух или более колес и
чрезмерного поворота
водителем руля для
возвращения на дорогу.
• Если ваш автомобиль съезжает
с дороги, не крутите руль резко.
Вместо этого, перед въездом
обратно на дорогу уменьшите
скорость.
• Никогда не превышайте ука
-занных ограничений скорости.

Управление автомобилем
18 5
E060000AUN
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (ПРИ НАЛИЧИИ)
OCM050010
Тогда передачу можно будет свободно переключить. Отжимайте педаль тормоза при переключении передач, если Ваш автомобиль оборудован стопором
переключения передач.

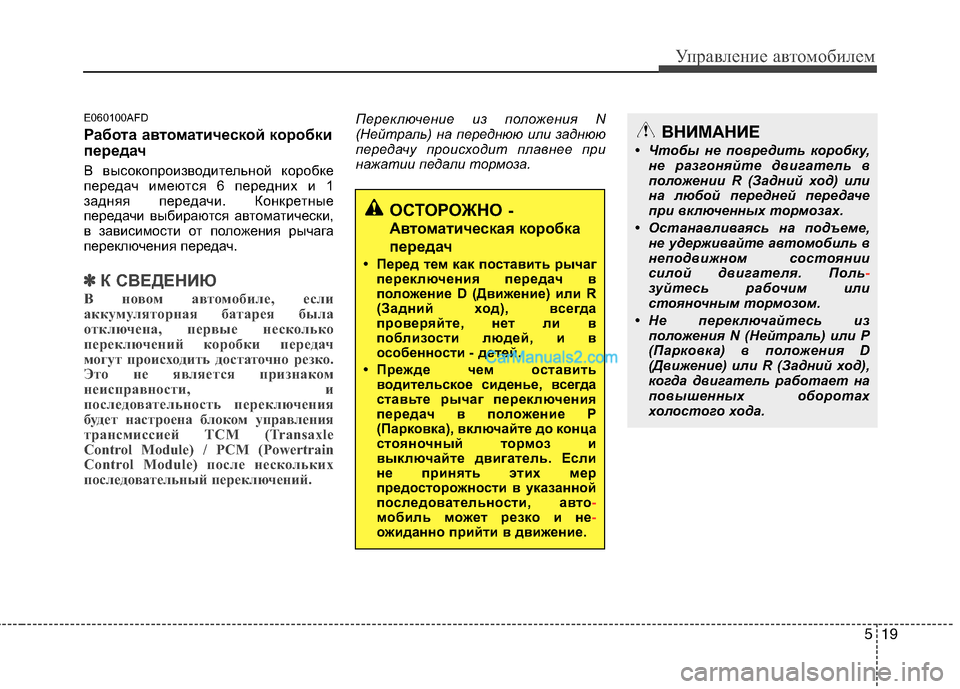

519
Управление автомобилем
E060100AFD
Работа автоматической коробки
передач
В высокопроизводительной коробке
передач имеются 6 передних и 1
задняя передачи. Конкретные
передачи выбираются автоматически,
в зависимости от положения рычага
переключения передач.
✽ ✽
К СВЕДЕНИЮ
В новом автомобиле, если
аккумуляторная батарея была
отключена, первые несколько
переключений коробки передач
могут происходить достаточно резко.
Это не является признаком
неисправности, и
последовательность переключения
будет настроена блоком управления
трансмиссией TCM (Transaxle
Control Module) / PCM (Powertrain
Control Module) после нескольких
последовательный переключений.
Переключение из положения N
(Нейтраль) на переднюю или заднюю
передачу происходит плавнее при
нажатии педали тормоза.
ОСТОРОЖНО-
Автоматическая коробка
передач
• Перед тем как поставить рычаг
переключения передач в
положение D (Движение) или R
(Задний ход), всегда
проверяйте, нет ли в
поблизости людей, и в
особенности - детей.
• Прежде чем оставить
водительское сиденье, всегда
ставьте рычаг переключения
передач в положение P
(Парковка), включайте до конца
стояночный тормоз и
выключайте двигатель. Если
не принять этих мер
предосторожности в указанной
последовательности, авто
-мобиль может резко и не-ожиданно прийти в движение.
ВНИМАНИЕ
• Чтобы не повредить коробку,
не разгоняйте двигатель в
положении R (Задний ход) или
на любой передней передаче
при включенных тормозах.
• Останавливаясь на подъеме,
не удерживайте автомобиль в
неподвижном состоянии
силой двигателя. Поль
-зуйтесь рабочим или
стояночным тормозом.
• Не переключайтесь из
положения N (Нейтраль) или P
(Парковка) в положения D
(Движение) или R (Задний ход),
когда двигатель работает на
повышенных оборотах
холостого хода.

Управление автомобилем
20 5

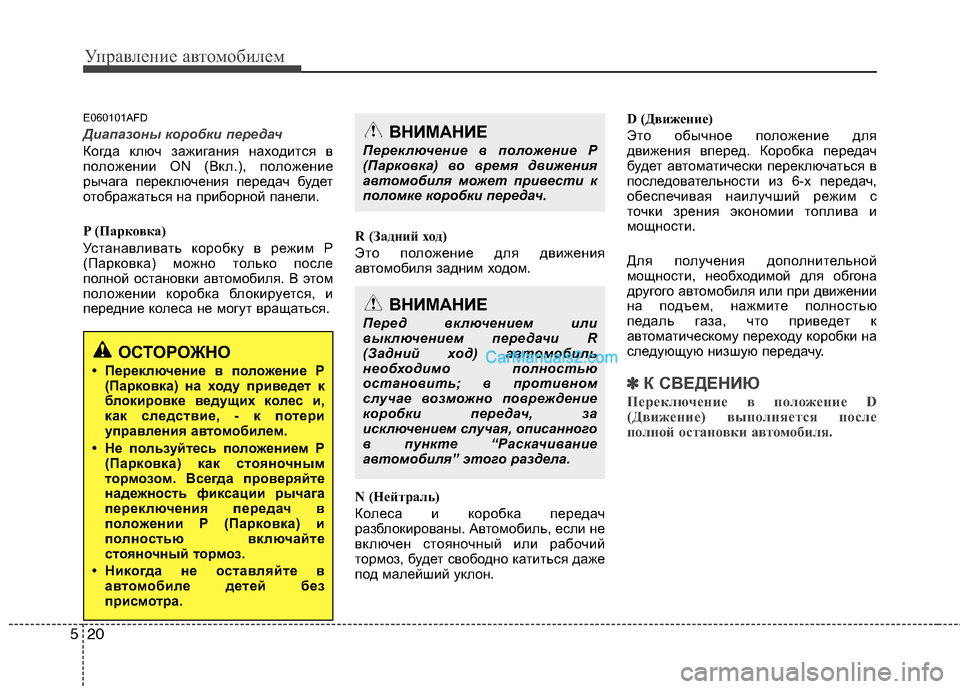

E060101AFD
Диапазоны коробки передач
Когда ключ зажигания находится в
положении ON (Вкл.), положение
рычага переключения передач будет
отображаться на приборной панели.
P (Парковка)
Устанавливать коробку в режим P
(Парковка) можно только после
полной остановки автомобиля. В этом
положении коробка блокируется, и
передние колеса не могут вращаться.R (Задний ход)
Это положение для движения
автомобиля задним ходом.
N (Нейтраль)
Колеса и коробка передач
разблокированы. Автомобиль, если не
включен стояночный или рабочий
тормоз, будет свободно катиться даже
под малейший уклон.D (Движение)
Это обычное положение для
движения вперед. Коробка передач
будет автоматически переключаться в
последовательности из 6-х передач,
обеспечивая наилучший режим с
точки зрения экономии топлива и
мощности.
Для получения дополнительной
мощности, необходимой для обгона
другого автомобиля или при движении
на подъем, нажмите полностью
педаль газа, что приведет к
автоматическому переходу коробки на
следующую низшую передачу.
✽ ✽
К СВЕДЕНИЮ
Переключение в положение D
(Движение) выполняется после
полной остановки автомобиля.
ОСТОРОЖНО
• Переключение в положение P
(Парковка) на ходу приведет к
блокировке ведущих колес и,
как следствие, - к потери
управления автомобилем.
• Не пользуйтесь положением P
(Парковка) как стояночным
тормозом. Всегда проверяйте
надежность фиксации рычага
переключения передач в
положении P (Парковка) и
полностью включайте
стояночный тормоз.
• Никогда не оставляйте в
автомобиле детей без
присмотра.
ВНИМАНИЕ
Переключение в положение P
(Парковка) во время движения
автомобиля может привести к
поломке коробки передач.
ВНИМАНИЕ
Перед включением или
выключением передачи R
(Задний ход) автомобиль
необходимо полностью
остановить; в противном
случае возможно повреждение
коробки передач, за
исключением случая, описанного
в пункте “Раскачивание
автомобиля” этого раздела.

521
Управление автомобилем
Спортивный режим
Независимо от того, находится ли
автомобиль в движении или он
неподвижен, можно выбрать
спортивный режим, втолкнув рычаг
переключения передач из положения
D (Движение) в прорезь ручного
переключения. Чтобы вернуться в
диапазон D (Движение), втолкните
рычаг переключения передач обратно
в главную прорезь.
В спортивном режиме, перемещение
рычага переключения передач
вперед-назад будет приводить к
быстрой смене передач. В отличие от
механической коробки передач,
спортивный режим позволяет
переключать передачи при нажатой
педали газа.Вверх (+) : Для повышения на одну
передачу, толкните рычаг
вперед один раз.
Вниз (-) : Для понижения на одну
передачу, потяните рычаг
назад один раз.
✽ ✽
К СВЕДЕНИЮ
• В спортивном режиме водитель при
повышении передач должен
учитывать дорожные условия,
следя за тем, чтобы обороты
двигателя находились ниже
красной зоны.
• В спортивном режиме можно
выбрать только 6 передних
передачи. Для включения заднего
хода или парковки автомобиля,
передвиньте рычаг переключения
передач в положение R (Задний ход)
или P (Парковка) соответственно.
• Понижение передач в спортивном
режиме происходит автоматически
при снижении скорости
автомобиля. После остановки
автоматически выбирается 1-я
передача.
(продолжение)(продолжение)
• Если в спортивном режиме
обороты двигателя начнут
приближаться к красной зоне, то
точки переключения передач будут
автоматически изменяться на
повышение.
• Для поддержания требуемых
характеристик автомобиля и
безопасности, система может не
производить некоторых
переключений передач при
управлении рычагом.
• Двигаясь по скользкой дороге,
толкните рычаг переключения
передач вперед в положение +
(вверх). Это приведет к переходу
коробки на 2 (или 3) передачу,
которая обеспечивает более
плавное движение на скользкой
дороге. Для перехода на 1-ю
передачу толкните рычаг в
положение - (вниз).
OCM050012
Спортивн
ый режим+ (Вверх)
- (Вниз)

Управление автомобилем
22 5
ОСТОРОЖНО
При переключении передачи из
положения P (Парковка) в другое
положение всегда полностью
нажимайте педаль тормоза,
чтобы избежать неожиданного
движения автомобиля и
причинения травм людям,
находящимся в нем или рядом с
ним.
E060102AFD
Система блокировки
переключения передач
(при наличии)
Для вашей безопасности в
автоматических коробках имеется
система блокировки переключения
передач, которая не позволяет
переключиться из положений P
(Парковка) или N (Нейтраль) в
положение R (Задний ход), если не
нажата педаль тормоза.
Чтобы переключиться из положений P
(Парковка) или N (Нейтраль) в
положение R (Задний ход):
1. Нажмите и удерживайте нажатой
педаль тормоза.
2. Запустите двигатель или
переведите ключ зажигания в
положение ON (Вкл.).
3. Передвиньте рычаг переключения
передач.
Если при нахождении рычага
переключения передач в положении P
(Парковка) периодически нажимать и
отпускать педаль тормоза, то вблизи
рычага может слышаться стук. Это
нормальное явление.Снятие блокировки переключения
передач
Если не удается переключиться из
положений P (Парковка) или N
(Нейтраль) в положение R (Задний
ход) при нажатой педали тормоза, то,
не отпуская этой педали, сделайте
следующее:
OCM050011
OCM050017
Тип A
Тип B

523
Управление автомобилем

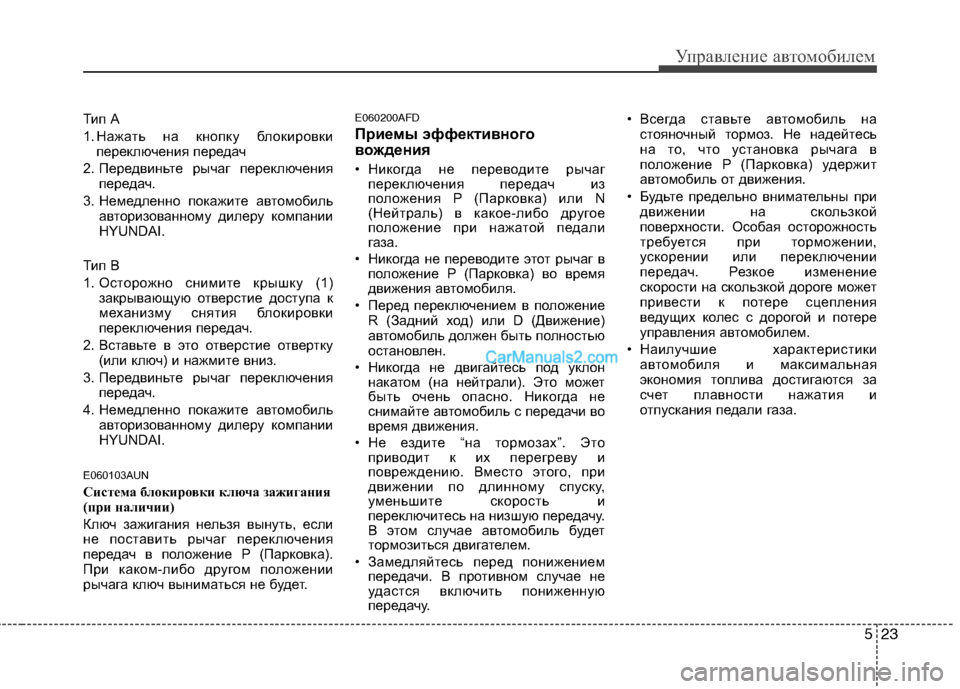

Тип А
1. Нажать на кнопку блокировки
переключения передач
2. Передвиньте рычаг переключения
передач.
3. Немедленно покажите автомобиль
авторизованному дилеру компании
HYUNDAI.
Тип B
1. Осторожно снимите крышку (1)
закрывающую отверстие доступа к
механизму снятия блокировки
переключения передач.
2. Вставьте в это отверстие отвертку
(или ключ) и нажмите вниз.
3. Передвиньте рычаг переключения
передач.
4. Немедленно покажите автомобиль
авторизованному дилеру компании
HYUNDAI.
E060103AUN
Система блокировки ключа зажигания
(при наличии)
Ключ зажигания нельзя вынуть, если
не поставить рычаг переключения
передач в положение P (Парковка).
При каком-либо другом положении
рычага ключ выниматься не будет.
E060200AFD
Приемы эффективного
вождения
• Никогда не переводите рычаг
переключения передач из
положения P (Парковка) или N
(Нейтраль) в какое-либо другое
положение при нажатой педали
газа.
• Никогда не переводите этот рычаг в
положение P (Парковка) во время
движения автомобиля.
• Перед переключением в положение
R (Задний ход) или D (Движение)
автомобиль должен быть полностью
остановлен.
• Никогда не двигайтесь под уклон
накатом (на нейтрали). Это может
быть очень опасно. Никогда не
снимайте автомобиль с передачи во
время движения.
• Не ездите “на тормозах”. Это
приводит к их перегреву и
повреждению. Вместо этого, при
движении по длинному спуску,
уменьшите скорость и
переключитесь на низшую передачу.
В этом случае автомобиль будет
тормозиться двигателем.
• Замедляйтесь перед понижением
передачи. В противном случае не
удастся включить пониженную
передачу.• Всегда ставьте автомобиль на
стояночный тормоз. Не надейтесь
на то, что установка рычага в
положение P (Парковка) удержит
автомобиль от движения.
• Будьте предельно внимательны при
движении на скользкой
поверхности. Особая осторожность
требуется при торможении,
ускорении или переключении
передач. Резкое изменение
скорости на скользкой дороге может
привести к потере сцепления
ведущих колес с дорогой и потере
управления автомобилем.
• Наилучшие характеристики
автомобиля и максимальная
экономия топлива достигаются за
счет плавности нажатия и
отпускания педали газа.

Управление автомобилем
24 5
E060203AFD

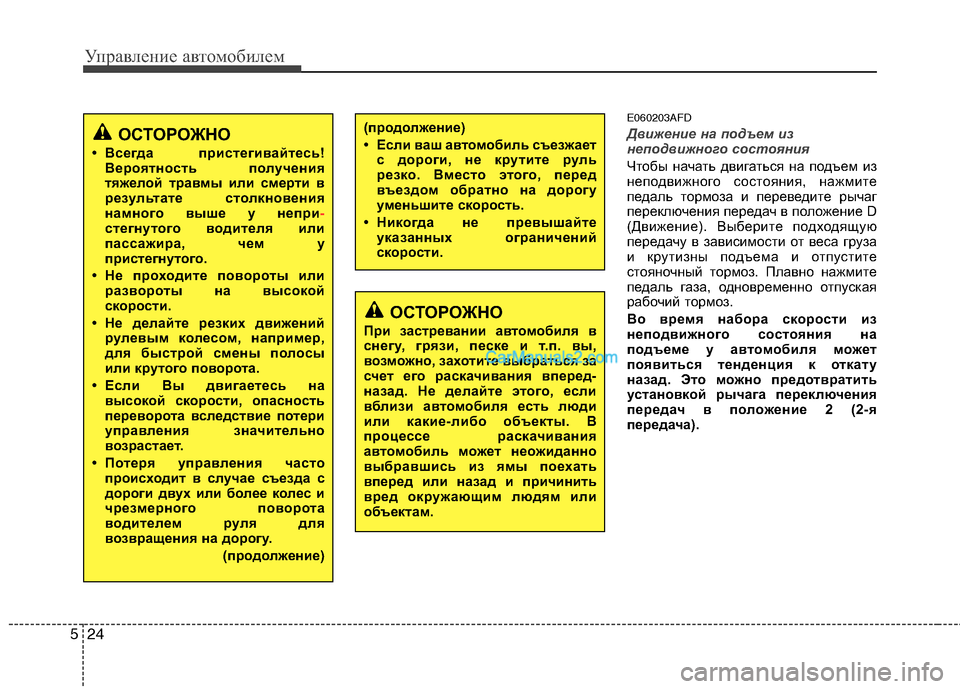

Движение на подъем из
неподвижного состояния
Чтобы начать двигаться на подъем из
неподвижного состояния, нажмите
педаль тормоза и переведите рычаг
переключения передач в положение D
(Движение). Выберите подходящую
передачу в зависимости от веса груза
и крутизны подъема и отпустите
стояночный тормоз. Плавно нажмите
педаль газа, одновременно отпуская
рабочий тормоз.
Во время набора скорости из
неподвижного состояния на
подъеме у автомобиля может
появиться тенденция к откату
назад. Это можно предотвратить
установкой рычага переключения
передач в положение 2 (2-я
передача).ОСТОРОЖНО
• Всегда пристегивайтесь!
Вероятность получения
тяжелой травмы или смерти в
результате столкновения
намного выше у непри
-стегнутого водителя или
пассажира, чем у
пристегнутого.
• Не проходите повороты или
развороты на высокой
скорости.
• Не делайте резких движений
рулевым колесом, например,
для быстрой смены полосы
или крутого поворота.
• Если Вы двигаетесь на
высокой скорости, опасность
переворота вследствие потери
управления значительно
возрастает.
• Потеря управления часто
происходит в случае съезда с
дороги двух или более колес и
чрезмерного поворота
водителем руля для
возвращения на дорогу.
(продолжение)
(продолжение)
• Если ваш автомобиль съезжает
с дороги, не крутите руль
резко. Вместо этого, перед
въездом обратно на дорогу
уменьшите скорость.
• Никогда не превышайте
указанных ограничений
скорости.
ОСТОРОЖНО
При застревании автомобиля в
снегу, грязи, песке и т.п. вы,
возможно, захотите выбраться за
счет его раскачивания вперед-
назад. Не делайте этого, если
вблизи автомобиля есть люди
или какие-либо объекты. В
процессе раскачивания
автомобиль может неожиданно
выбравшись из ямы поехать
вперед или назад и причинить
вред окружающим людям или
объектам.

525
Управление автомобилем

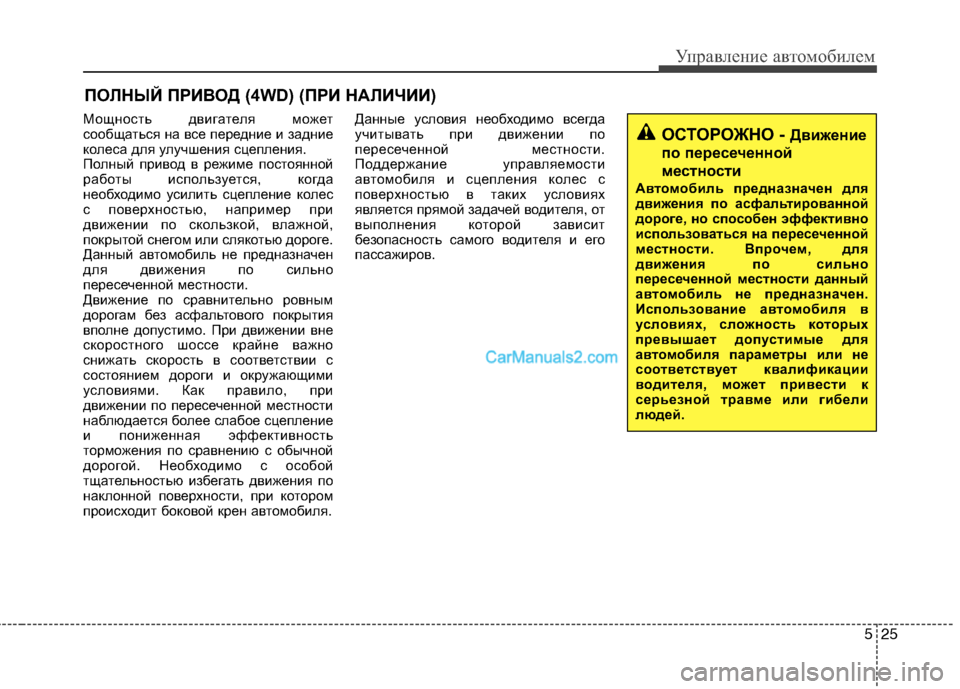

Мощность двигателя может
сообщаться на все передние и задние
колеса для улучшения сцепления.
Полный привод в режиме постоянной
работы используется, когда
необходимо усилить сцепление колес
с поверхностью, например при
движении по скользкой, влажной,
покрытой снегом или слякотью дороге.
Данный автомобиль не предназначен
для движения по сильно
пересеченной местности.
Движение по сравнительно ровным
дорогам без асфальтового покрытия
вполне допустимо. При движении вне
скоростного шоссе крайне важно
снижать скорость в соответствии с
состоянием дороги и окружающими
условиями. Как правило, при
движении по пересеченной местности
наблюдается более слабое сцепление
и пониженная эффективность
торможения по сравнению с обычной
дорогой. Необходимо с особой
тщательностью избегать движения по
наклонной поверхности, при котором
происходит боковой крен автомобиля.Данные условия необходимо всегда
учитывать при движении по
пересеченной местности.
Поддержание управляемости
автомобиля и сцепления колес с
поверхностью в таких условиях
является прямой задачей водителя, от
выполнения которой зависит
безопасность самого водителя и его
пассажиров.
ПОЛНЫЙ ПРИВОД (4WD) (ПРИ НАЛИЧИИ)
ОСТОРОЖНО - Движение
по пересеченной
местности
Автомобиль предназначен для
движения по асфальтированной
дороге, но способен эффективно
использоваться на пересеченной
местности. Впрочем, для
движения по сильно
пересеченной местности данный
автомобиль не предназначен.
Использование автомобиля в
условиях, сложность которых
превышает допустимые для
автомобиля параметры или не
соответствует квалификации
водителя, может привести к
серьезной травме или гибели
людей.
