Onderhoud
3. Controleer de verwijderde zekering;vervangen indien deze is
doorgebrand. Gebruik de
zekeringtrekker in de zekeringkast in
de motorruimte om de zekering te
verwijderen of te plaatsen.
4. Plaats een nieuwe zekering met dezelfde stroomsterkte en controleer
of de zekering goed vastzit.
Neem contact op met een officiële
HYUNDAI Erkend Reparateur als de
zekering niet goed vastzit.
G210201ACM

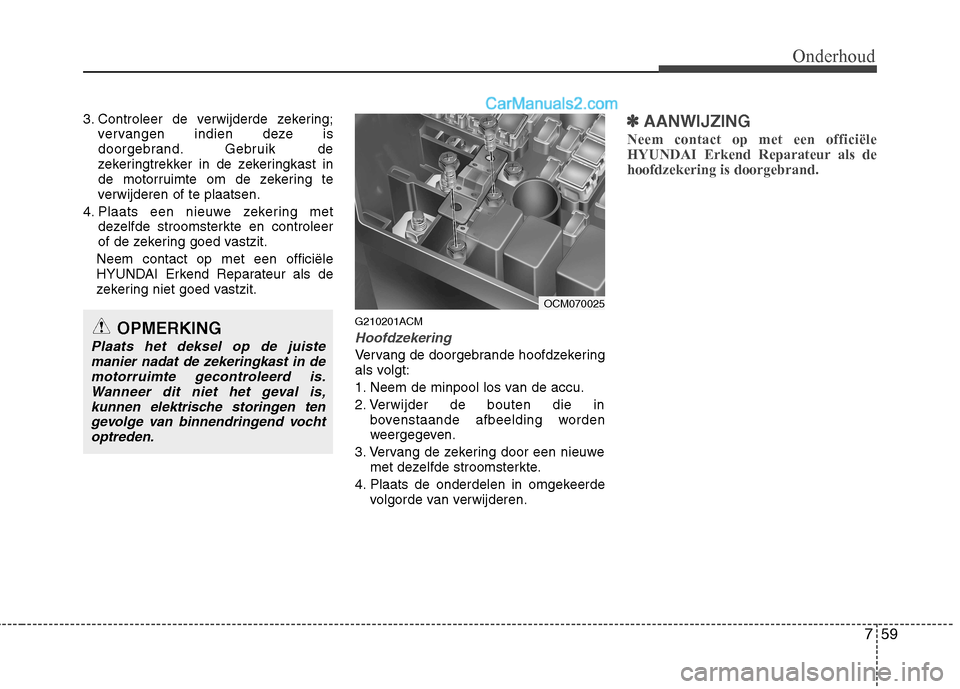

Hoofdzekering
Vervang de doorgebrande hoofdzekering
als volgt:
1. Neem de minpool los van de accu.
2. Verwijder de bouten die inbovenstaande afbeelding worden
weergegeven.
3. Vervang de zekering door een nieuwe met dezelfde stroomsterkte.
4. Plaats de onderdelen in omgekeerde volgorde van verwijderen.
✽✽ AANWIJZING
Neem contact op met een officiële
HYUNDAI Erkend Reparateur als dehoofdzekering is doorgebrand.
OPMERKING
Plaats het deksel op de juiste manier nadat de zekeringkast in de
motorruimte gecontroleerd is.Wanneer dit niet het geval is,kunnen elektrische storingen ten gevolge van binnendringend vocht
optreden.
OCM070025

Onderhoud
60
7
✽✽
AANWIJZING
Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing opuw auto. Deze golden ten tijde van het
ter perse gaan. Raadpleeg het label in dezekeringkast als u de zekeringkast

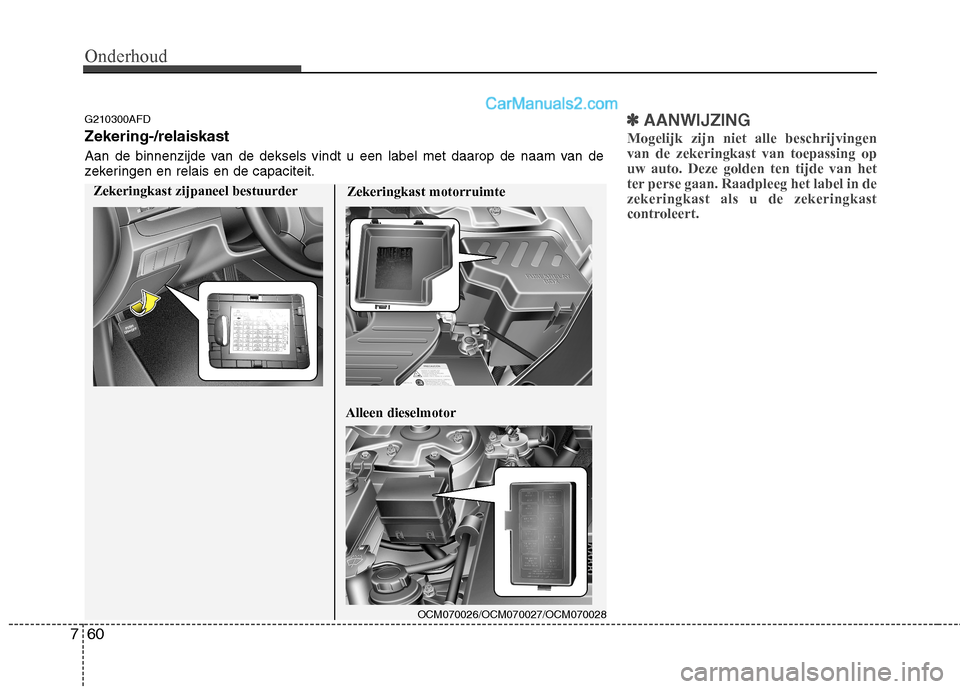

controleert.G210300AFD Zekering-/relaiskast
Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de
zekeringen en relais en de capaciteit.
Zekeringkast motorruimte
OCM070026/OCM070027/OCM070028
Alleen dieselmotor
Zekeringkast zijpaneel bestuurder

761
Onderhoud

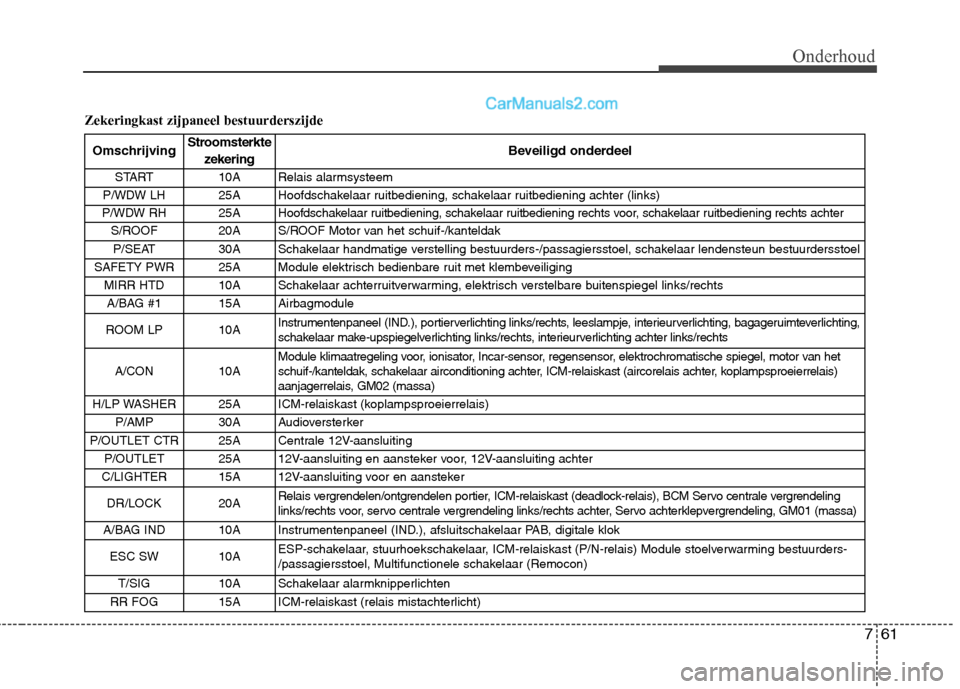

Zekeringkast zijpaneel bestuurderszijdeOmschrijving Stroomsterkte
zekering Beveiligd onderdeel
START 10A Relais alarmsysteem
P/WDW LH 25A Hoofdschakelaar ruitbediening, schakelaar ruitbediening achter (links)
P/WDW RH 25A Hoofdschakelaar ruitbediening, schakelaar ruitbediening rechts voor, schakelaar ruitbediening rechts achter
S/ROOF 20A S/ROOF Motor van het schuif-/kanteldak
P/SEAT 30A Schakelaar handmatige verstelling bestuurders-/passagiersstoel, schakelaar lendensteun bestuurdersstoel
SAFETY PWR 25A Module elektrisch bedienbare ruit met klembeveiliging MIRR HTD 10A Schakelaar achterruitverwarming, elektrisch verstelbare buitenspiegel links/rechts
A/BAG #1 15A Airbagmodule
ROOM LP 10A Instrumentenpaneel (IND.), portierverlichting links/rechts, leeslampje, interieurverlichting, bagageruimteverlichting,
schakelaar make-upspiegelverlichting links/rechts, interieurverlichting achter links/rechts
A/CON 10A Module klimaatregeling voor, ionisator, Incar-sensor, regensensor, elektrochromatische spiegel, motor van het
schuif-/kanteldak, schakelaar airconditioning achter, ICM-relaiskast (aircorelais achter, koplampsproeierrelais)
aanjagerrelais, GM02 (massa)
H/LP WASHER 25A ICM-relaiskast (koplampsproeierrelais) P/AMP 30A Audioversterker
P/OUTLET CTR 25A Centrale 12V-aansluiting P/OUTLET 25A 12V-aansluiting en aansteker voor, 12V-aansluiting achter
C/LIGHTER 15A 12V-aansluiting voor en aansteker
DR/LOCK 20A Relais vergrendelen/ontgrendelen portier, ICM-relaiskast (deadlock-relais), BCM Servo centrale vergrendeling
links/rechts voor, servo centrale vergrendeling links/rechts achter, Servo achterklepvergrendeling, GM01 (massa)
A/BAG IND 10A Instrumentenpaneel (IND.), afsluitschakelaar PAB, digitale klok
ESC SW 10A ESP-schakelaar, stuurhoekschakelaar, ICM-relaiskast (P/N-relais) Module stoelverwarming bestuurders-
/passagiersstoel, Multifunctionele schakelaar (Remocon)
T/SIG 10A Schakelaar alarmknipperlichten
RR FOG 15A ICM-relaiskast (relais mistachterlicht)

Onderhoud
62
7

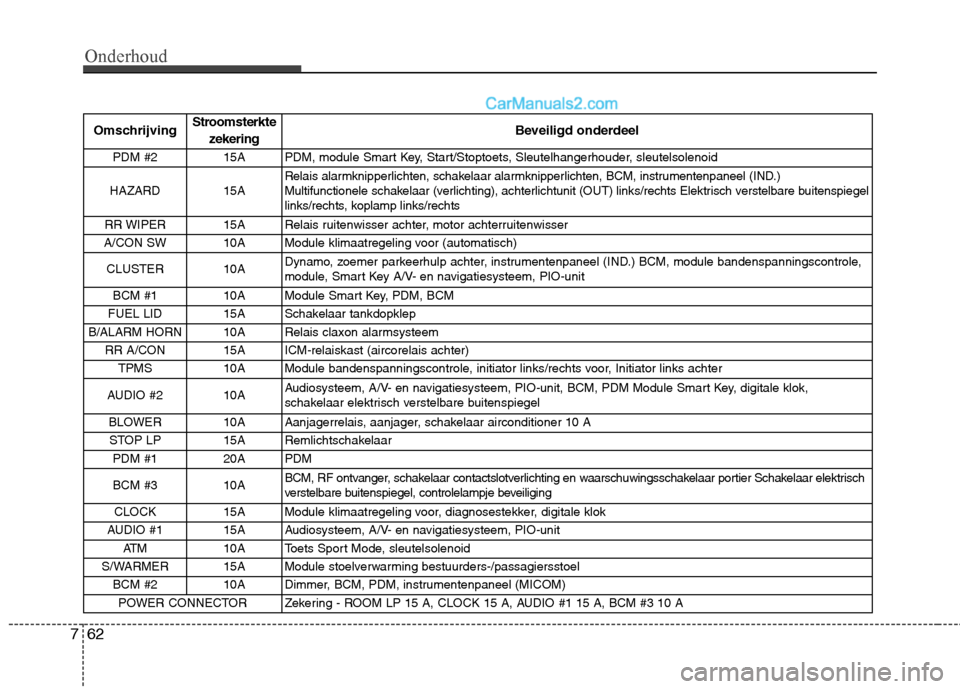

Omschrijving Stroomsterkte
zekering Beveiligd onderdeel
PDM #2 15A PDM, module Smart Key, Start/Stoptoets, Sleutelhangerhouder, sleutelsolenoid
HAZARD 15A Relais alarmknipperlichten, schakelaar alarmknipperlichten, BCM, instrumentenpaneel (IND.)
Multifunctionele schakelaar (verlichting), achterlichtunit (OUT) links/rechts Elektrisch verstelbare buitenspiegel
links/rechts, koplamp links/rechts
RR WIPER 15A Relais ruitenwisser achter, motor achterruitenwisser
A/CON SW 10A Module klimaatregeling voor (automatisch)
CLUSTER 10A Dynamo, zoemer parkeerhulp achter, instrumentenpaneel (IND.) BCM, module bandenspanningscontrole,
module, Smart Key A/V- en navigatiesysteem, PIO-unit
BCM #1 10A Module Smart Key, PDM, BCM
FUEL LID 15A Schakelaar tankdopklep
B/ALARM HORN 10A Relais claxon alarmsysteem
RR A/CON 15A ICM-relaiskast (aircorelais achter)TPMS 10A Module bandenspanningscontrole, initiator links/rechts voor, Initiator links achter
AUDIO #2 10A Audiosysteem, A/V- en navigatiesysteem, PIO-unit, BCM, PDM Module Smart Key, digitale klok,
schakelaar elektrisch verstelbare buitenspiegel
BLOWER 10A Aanjagerrelais, aanjager, schakelaar airconditioner 10 A STOP LP 15A Remlichtschakelaar PDM #1 20A PDM
BCM #3 10A BCM, RF ontvanger, schakelaar contactslotverlichting en waarschuwingsschakelaar portier Schakelaar elektrisch
verstelbare buitenspiegel, controlelampje beveiliging
CLOCK 15A Module klimaatregeling voor, diagnosestekker, digitale klok
AUDIO #1 15A Audiosysteem, A/V- en navigatiesysteem, PIO-unit ATM 10A Toets Sport Mode, sleutelsolenoid
S/WARMER 15A Module stoelverwarming bestuurders-/passagiersstoel BCM #2 10A Dimmer, BCM, PDM, instrumentenpaneel (MICOM)POWER CONNECTOR Zekering - ROOM LP 15 A, CLOCK 15 A, AUDIO #1 15 A, BCM #3 10 A

763
Onderhoud

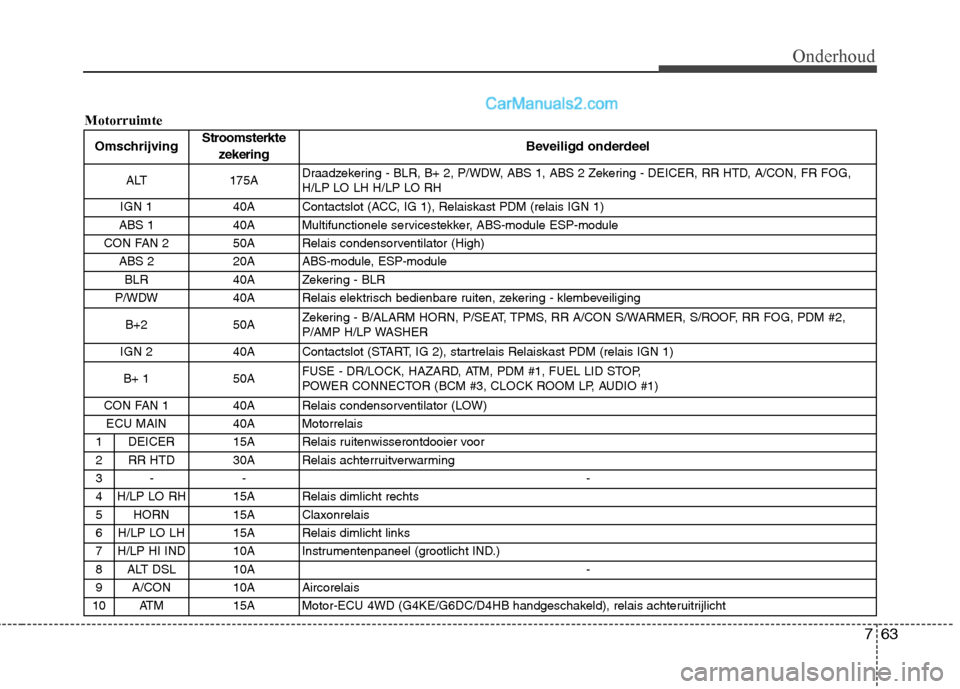

OmschrijvingStroomsterkte
zekering Beveiligd onderdeel
ALT 175A Draadzekering - BLR, B+ 2, P/WDW, ABS 1, ABS 2 Zekering - DEICER, RR HTD, A/CON, FR FOG, H/LP LO LH H/LP LO RH
IGN 1 40A Contactslot (ACC, IG 1), Relaiskast PDM (relais IGN 1)
ABS 1 40A Multifunctionele servicestekker, ABS-module ESP-module
CON FAN 2 50A Relais condensorventilator (High)
ABS 2 20A ABS-module, ESP-moduleBLR 40A Zekering - BLR
P/WDW 40A Relais elektrisch bedienbare ruiten, zekering - klembeveiliging
B+2 50A Zekering - B/ALARM HORN, P/SEAT, TPMS, RR A/CON S/WARMER, S/ROOF, RR FOG, PDM #2,
P/AMP H/LP WASHER
IGN 2 40A Contactslot (START, IG 2), startrelais Relaiskast PDM (relais IGN 1)
B+ 1 50A FUSE - DR/LOCK, HAZARD, ATM, PDM #1, FUEL LID STOP,
POWER CONNECTOR (BCM #3, CLOCK ROOM LP, AUDIO #1)
CON FAN 1 40A Relais condensorventilator (LOW) ECU MAIN 40A Motorrelais
1 DEICER 15A Relais ruitenwisserontdooier voor
2 RR HTD 30A Relais achterruitverwarming
3- - -
4 H/LP LO RH 15A Relais dimlicht rechts
5 HORN 15A Claxonrelais
6 H/LP LO LH 15A Relais dimlicht links
7 H/LP HI IND 10A Instrumentenpaneel (grootlicht IND.)
8 ALT DSL 10A -
9 A/CON 10A Aircorelais
10 ATM 15A Motor-ECU 4WD (G4KE/G6DC/D4HB handgeschakeld), relais achteruitrijlicht
Motorruimte

Onderhoud
64
7

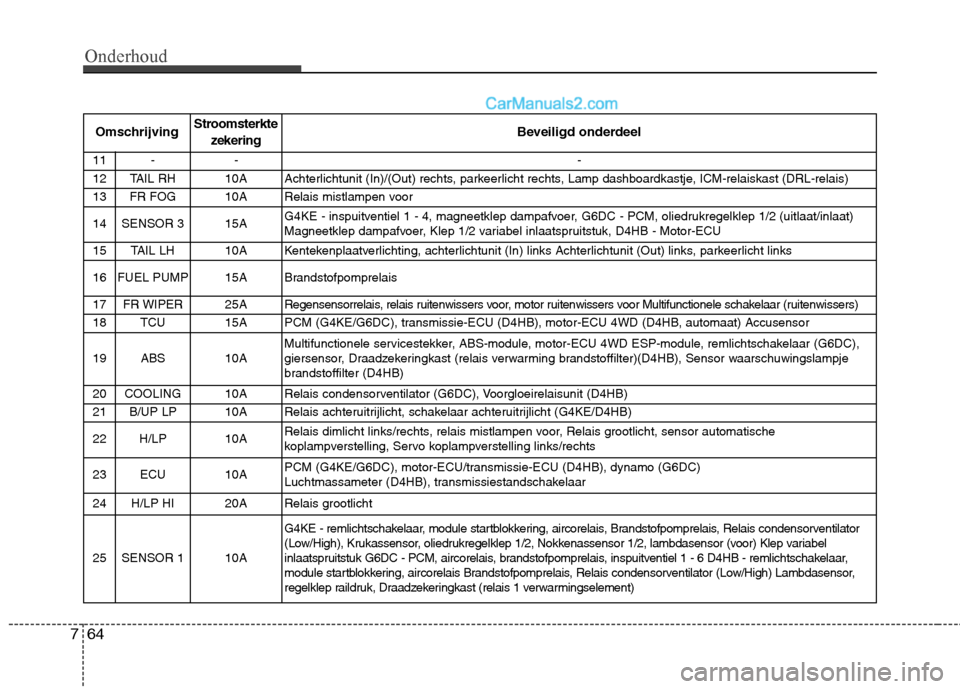

Omschrijving Stroomsterkte
zekering Beveiligd onderdeel
11 - - -
12 TAIL RH 10A Achterlichtunit (In)/(Out) rechts, parkeerlicht rechts, Lamp dashboardkastje, ICM-relaiskast (DRL-relais)
13 FR FOG 10A Relais mistlampen voor
14 SENSOR 3 15A G4KE - inspuitventiel 1 - 4, magneetklep dampafvoer, G6DC - PCM, oliedrukregelklep 1/2 (uitlaat/inlaat)
Magneetklep dampafvoer, Klep 1/2 variabel inlaatspruitstuk, D4HB - Motor-ECU
15 TAIL LH 10A Kentekenplaatverlichting, achterlichtunit (In) links Achterlichtunit (Out) links, parkeerlicht links
16 FUEL PUMP 15A Brandstofpomprelais
17 FR WIPER 25A Regensensorrelais, relais ruitenwissers voor, motor ruitenwissers voor Multifunctionele schakelaar (ruitenwissers)
18 TCU 15A PCM (G4KE/G6DC), transmissie-ECU (D4HB), motor-ECU 4WD (D4HB, automaat) Accusensor
19 ABS 10A Multifunctionele servicestekker, ABS-module, motor-ECU 4WD ESP-module, remlichtschakelaar (G6DC),
giersensor, Draadzekeringkast (relais verwarming brandstoffilter)(D4HB), Sensor waarschuwingslampje
brandstoffilter (D4HB)
20 COOLING 10A Relais condensorventilator (G6DC), Voorgloeirelaisunit (D4HB)
21 B/UP LP 10A Relais achteruitrijlicht, schakelaar achteruitrijlicht (G4KE/D4HB)
22 H/LP 10A Relais dimlicht links/rechts, relais mistlampen voor, Relais grootlicht, sensor automatische
koplampverstelling, Servo koplampverstelling links/rechts
23 ECU 10A PCM (G4KE/G6DC), motor-ECU/transmissie-ECU (D4HB), dynamo (G6DC)
Luchtmassameter (D4HB), transmissiestandschakelaar
24 H/LP HI 20A Relais grootlicht
25 SENSOR 1 10A G4KE - remlichtschakelaar, module startblokkering, aircorelais, Brandstofpomprelais, Relais condensorventilator
(Low/High), Krukassensor, oliedrukregelklep 1/2, Nokkenassensor 1/2, lambdasensor (voor) Klep variabel
inlaatspruitstuk G6DC - PCM, aircorelais, brandstofpomprelais, inspuitventiel 1 - 6 D4HB - remlichtschakelaar,
module startblokkering, aircorelais Brandstofpomprelais, Relais condensorventilator (Low/High) Lambdasensor,
regelklep raildruk, Draadzekeringkast (relais 1 verwarmingselement)

765
Onderhoud

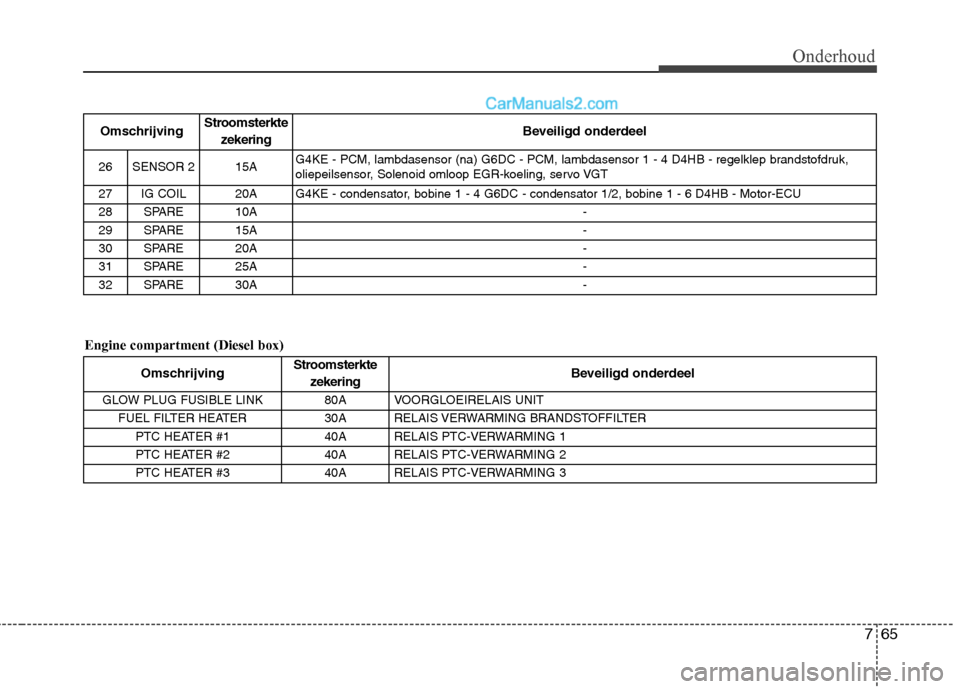

Engine compartment (Diesel box)Omschrijving
Stroomsterkte
zekering Beveiligd onderdeel
26 SENSOR 2 15A G4KE - PCM, lambdasensor (na) G6DC - PCM, lambdasensor 1 - 4 D4HB - regelklep brandstofdruk,
oliepeilsensor, Solenoid omloop EGR-koeling, servo VGT
27 IG COIL 20A G4KE - condensator, bobine 1 - 4 G6DC - condensator 1/2, bobine 1 - 6 D4HB - Motor-ECU
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
OmschrijvingStroomsterkte
zekering Beveiligd onderdeel
GLOW PLUG FUSIBLE LINK 80A VOORGLOEIRELAIS UNIT FUEL FILTER HEATER 30A RELAIS VERWARMING BRANDSTOFFILTER PTC HEATER #1 40A RELAIS PTC-VERWARMING 1
PTC HEATER #2 40A RELAIS PTC-VERWARMING 2
PTC HEATER #3 40A RELAIS PTC-VERWARMING 3

Onderhoud
66
7

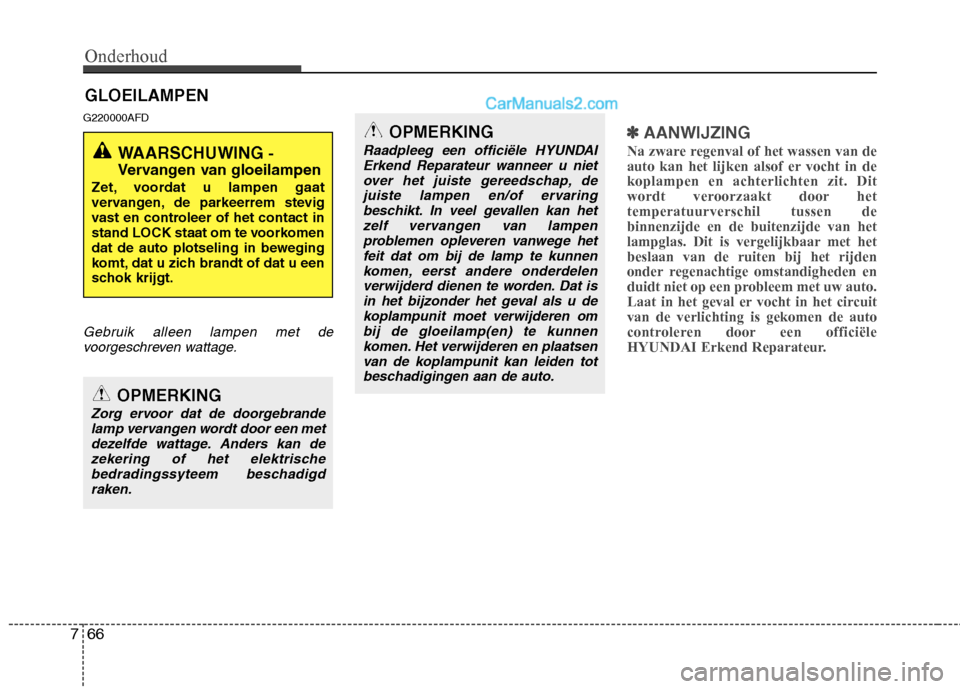

GLOEILAMPEN
G220000AFD
Gebruik alleen lampen met de voorgeschreven wattage.
✽✽ AANWIJZING
Na zware regenval of het wassen van de
auto kan het lijken alsof er vocht in dekoplampen en achterlichten zit. Dit
wordt veroorzaakt door hettemperatuurverschil tussen debinnenzijde en de buitenzijde van het
lampglas. Dit is vergelijkbaar met hetbeslaan van de ruiten bij het rijden
onder regenachtige omstandigheden en
duidt niet op een probleem met uw auto.
Laat in het geval er vocht in het circuitvan de verlichting is gekomen de auto
controleren door een officiële
HYUNDAI Erkend Reparateur.
WAARSCHUWING -
Vervangen van gloeilampen
Zet, voordat u lampen gaat
vervangen, de parkeerrem stevig
vast en controleer of het contact in
stand LOCK staat om te voorkomen
dat de auto plotseling in beweging
komt, dat u zich brandt of dat u een
schok krijgt.
OPMERKING
Zorg ervoor dat de doorgebrande lamp vervangen wordt door een metdezelfde wattage. Anders kan dezekering of het elektrische
bedradingssyteem beschadigdraken.
OPMERKING
Raadpleeg een officiële HYUNDAIErkend Reparateur wanneer u niet
over het juiste gereedschap, dejuiste lampen en/of ervaringbeschikt. In veel gevallen kan het zelf vervangen van lampen
problemen opleveren vanwege hetfeit dat om bij de lamp te kunnenkomen, eerst andere onderdelen
verwijderd dienen te worden. Dat isin het bijzonder het geval als u dekoplampunit moet verwijderen ombij de gloeilamp(en) te kunnen
komen. Het verwijderen en plaatsenvan de koplampunit kan leiden totbeschadigingen aan de auto.

767
Onderhoud
G220100AUN

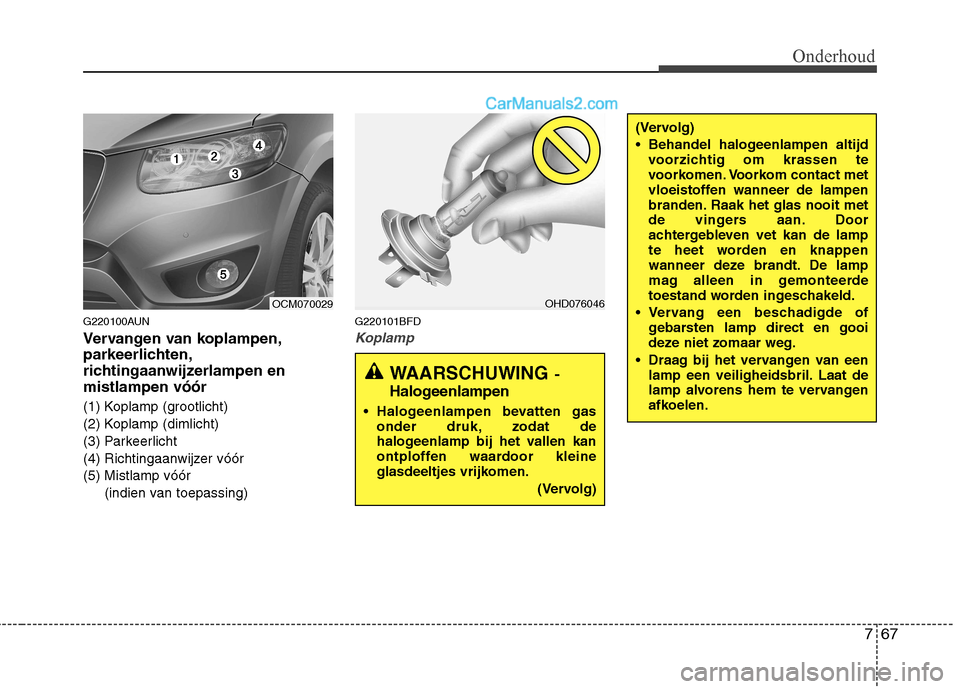

Vervangen van koplampen,
parkeerlichten,
richtingaanwijzerlampen enmistlampen vóór
(1) Koplamp (grootlicht)
(2) Koplamp (dimlicht)
(3) Parkeerlicht
(4) Richtingaanwijzer vóór
(5) Mistlamp vóór (indien van toepassing) G220101BFD
Koplamp
(Vervolg)
Behandel halogeenlampen altijd
voorzichtig om krassen te
voorkomen. Voorkom contact met
vloeistoffen wanneer de lampen
branden. Raak het glas nooit met
de vingers aan. Door
achtergebleven vet kan de lamp
te heet worden en knappen
wanneer deze brandt. De lamp
mag alleen in gemonteerde
toestand worden ingeschakeld.
Vervang een beschadigde of gebarsten lamp direct en gooi
deze niet zomaar weg.
Draag bij het vervangen van een lamp een veiligheidsbril. Laat de
lamp alvorens hem te vervangen
afkoelen.
WAARSCHUWING -
Halogeenlampen
Halogeenlampen bevatten gas
onder druk, zodat de
halogeenlamp bij het vallen kan
ontploffen waardoor kleine
glasdeeltjes vrijkomen.
(Vervolg)
OCM070029OHD076046

Onderhoud
68
7

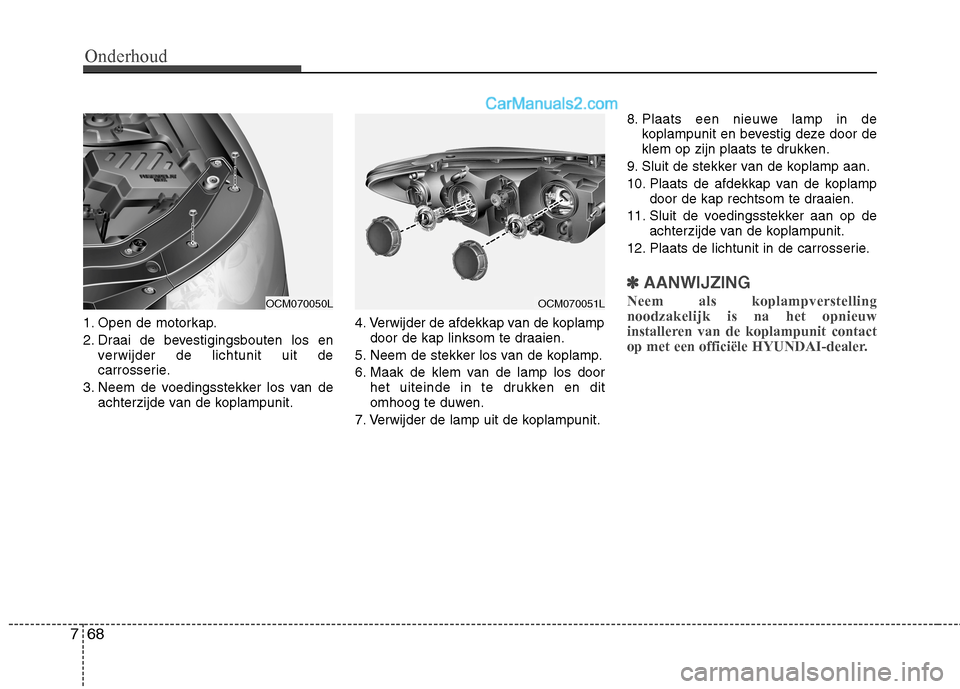

1. Open de motorkap.
2. Draai de bevestigingsbouten los en
verwijder de lichtunit uit de
carrosserie.
3. Neem de voedingsstekker los van de achterzijde van de koplampunit. 4. Verwijder de afdekkap van de koplamp
door de kap linksom te draaien.
5. Neem de stekker los van de koplamp.
6. Maak de klem van de lamp los door het uiteinde in te drukken en dit
omhoog te duwen.
7. Verwijder de lamp uit de koplampunit. 8. Plaats een nieuwe lamp in de
koplampunit en bevestig deze door de
klem op zijn plaats te drukken.
9. Sluit de stekker van de koplamp aan.
10. Plaats de afdekkap van de koplamp door de kap rechtsom te draaien.
11. Sluit de voedingsstekker aan op de achterzijde van de koplampunit.
12. Plaats de lichtunit in de carrosserie.
✽✽ AANWIJZING
Neem als koplampverstelling noodzakelijk is na het opnieuw
installeren van de koplampunit contact
op met een officiële HYUNDAI-dealer.
OCM070051LOCM070050L
