Hyundai Santa Fe 2011 Handleiding (in Dutch)
Manufacturer: HYUNDAI, Model Year: 2011, Model line: Santa Fe, Model: Hyundai Santa Fe 2011Pages: 410, PDF Size: 32.38 MB
Page 401 of 410
83
Specificaties & Consumenteninformatie
BANDEN EN WIELEN

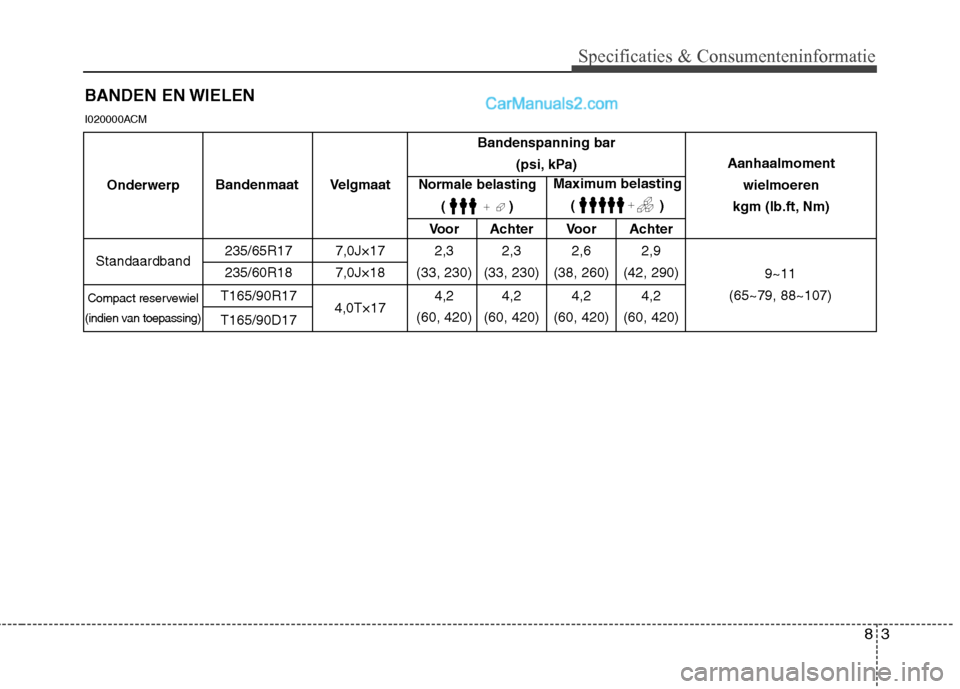

Bandenspanning bar (psi, kPa)
Voor Achter Voor Achter
235/65R17 7,0J×17 2,3 2,3 2,6 2,9
235/60R18 7,0J×18 (33, 230) (33, 230) (38, 260) (42, 290)
T165/90R17 4,2 4,2 4,2 4,2 T165/90D17 4,0T×17
(60, 420) (60, 420) (60, 420) (60, 420)
Standaardband Aanhaalmoment
wielmoeren
kgm (lb.ft, Nm)
9~11
(65~79, 88~107)
Onderwerp
Bandenmaat Velgmaat
Normale belasting
()
Maximum belasting
()
Compact reservewiel
(indien van toepassing)
I020000ACM
Page 402 of 410
Specificaties & Consumenteninformatie
4
8
AANBEVOLEN SMEERMIDDELEN EN HOEVEELHEDEN
I040000CCM
Gebruik voor een optimale werking en een lange levensduur van motor en aandrijflijn uitsluitend smeermiddelen van de juiste kwa liteit.
Het gebruik van de juiste smeermiddelen helpt ook het motorrendement verhogen, wat een gunstiger brandstofverbruik oplevert.
Deze smeermiddelen en vloeistoffen worden aanbevolen voor gebruik in uw auto.
Smeermiddel/vloeistof Inhoud Classificatie
Motorolie * 1
*2
Benzinemotor 2,4L 4,6
l (4,86 US qt.) API SM * 3
,
(verversen) 3,5L 5,2 l (5,49 US qt.) ILSAC GF-4 of hoger
Dieselmotor
met DPF * 46,7
l (7,08 US qt.) ACEA C3
zonder DPF * 46,7
l (7,08 US qt.) ACEA B4
Versnellingsbakolie Benzinemotor 2,4L 1,8
l(1,90 US qt.)
API GL-4, SAE 75W/85
Dieselmotor 1,6 l(1,69 US qt.)
Automatische- 2.4L 7,1
l (7,50 US qt.)
transmissievloeistof Benzinemotor
3,5L 7,8 l (8,24 US qt.)
Dieselmotor 2,0L 7,8
l (8,24 US qt.)
2,2L 7,7 l (8,14 US qt.)
Stuurbekrachtiging 1,0 l (1,06 US qt.) PSF-3 of PSF-4
Benzinemotor 2,4LMT 6,5
l (6,87 US qt.)
Mengsel van antivries en water
AT 6,6
l (6,97 US qt.)
Koelvloeistof 3,5L AT 8,6 l (9,09 US qt.)
Dieselmotor MT 8,6
l (9,09 US qt.) (Op ethyleenglycolbasis voor een aluminium radiateur)
AT 9,0 l (9,51 US qt.)
MICHANG ATF SP-IV
SK ATF SP-IV
NOCA ATF SP-IV
Originele HYUNDAI ATF SP-IV
Page 403 of 410

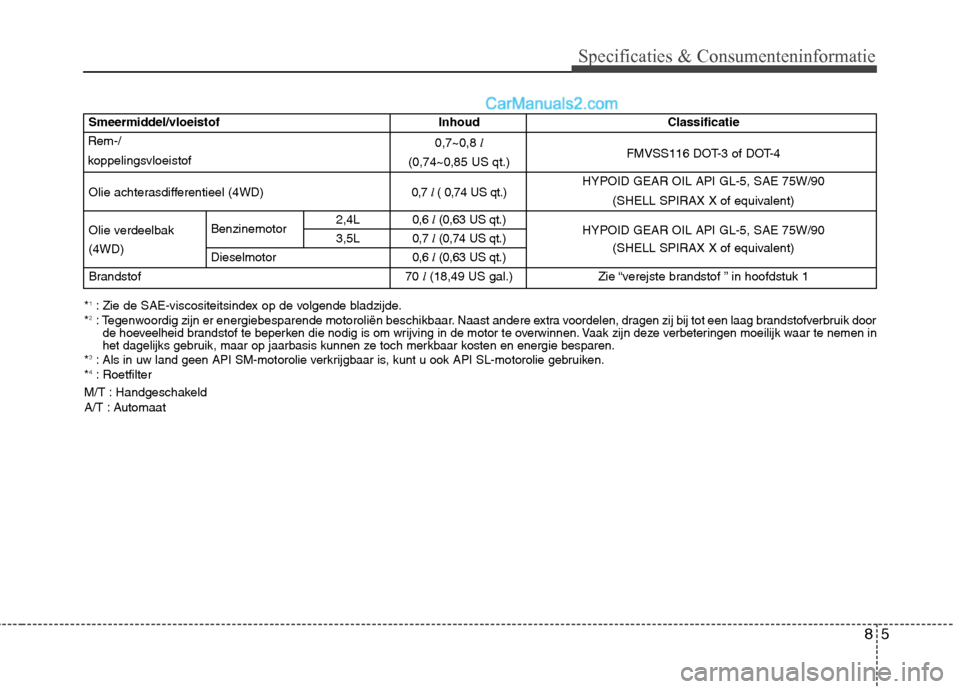

85
Specificaties & Consumenteninformatie
*1
: Zie de SAE-viscositeitsindex op de volgende bladzijde.
* 2
: Tegenwoordig zijn er energiebesparende motoroliën beschikbaar. Naast andere extra voordelen, dragen zij bij tot een laag brandstofverbruik door
de hoeveelheid brandstof te beperken die nodig is om wrijving in de motor te overwinnen. Vaak zijn deze verbeteringen moeilijk waar te nemen in
het dagelijks gebruik, maar op jaarbasis kunnen ze toch merkbaar kosten en energie besparen.
* 3
:Als in uw land geen API SM-motorolie verkrijgbaar is, kunt u ook API SL-motorolie gebruiken.*4
: Roetfilter
M/T : Handgeschakeld
A/T : Automaat
Smeermiddel/vloeistof Inhoud Classificatie
0,7~0,8 l
FMVSS116 DOT-3 of DOT-4
(0,74~0,85 US qt.)
Olie achterasdifferentieel (4WD) 0,7 l ( 0,74 US qt.) HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X of equivalent)
Olie verdeelbak Benzinemotor 2,4L
0,6 l(0,63 US qt.)
HYPOID GEAR OIL API GL-5, SAE 75W/90
(4WD) 3,5L
0,7 l(0,74 US qt.)
Dieselmotor 0,6 l(0,63 US qt.) (SHELL SPIRAX X of equivalent)
Brandstof 70 l (18,49 US gal.) Zie “verejste brandstof ” in hoofdstuk 1
Rem-/
koppelingsvloeistof
Page 404 of 410
Specificaties & Consumenteninformatie
6
8
I040100AXM
Aanbevolen SAE-
viscositeitsindex
De viscositeit (vloeibaarheid) van de
motorolie is van invloed op het
brandstofverbruik en op de werking
onder koude weersomstandigheden
(starten en oliecirculatie). Motoroliën met een lagere viscositeit
geven een lager brandstofverbruik en
betere prestaties onder koude
weersomstandigheden, terwijl motoroliënmet een hogere viscositeit echter
wenselijk zijn voor een goede smering bij
warme buitentemperaturen. Het gebruik
van oliën met een andere dan de
aanbevolen viscositeit kan resulteren in
motorschade.
Houd bij de keuze van een olie rekening
met de te verwachten buitentemperaturen
tot aan de volgende olieverversing.
Kies dan aan de hand van de tabel de
aanbevolen olieviscositeit.
OPMERKING
Zorg ervoor dat u de omgeving rond
vuldoppen, aftappluggen en depeilstok altijd goed reinigt alvorens
het peil te controleren of devloeistof af te tappen.
Dit is vooral van belang in gebiedenmet veel stof of zand en als er met de auto over onverharde wegen
wordt gereden. Door hetschoonmaken wordt voorkomen dat vuil en zand in de motor ofandere componenten binnendringt
en schade veroorzaakt.

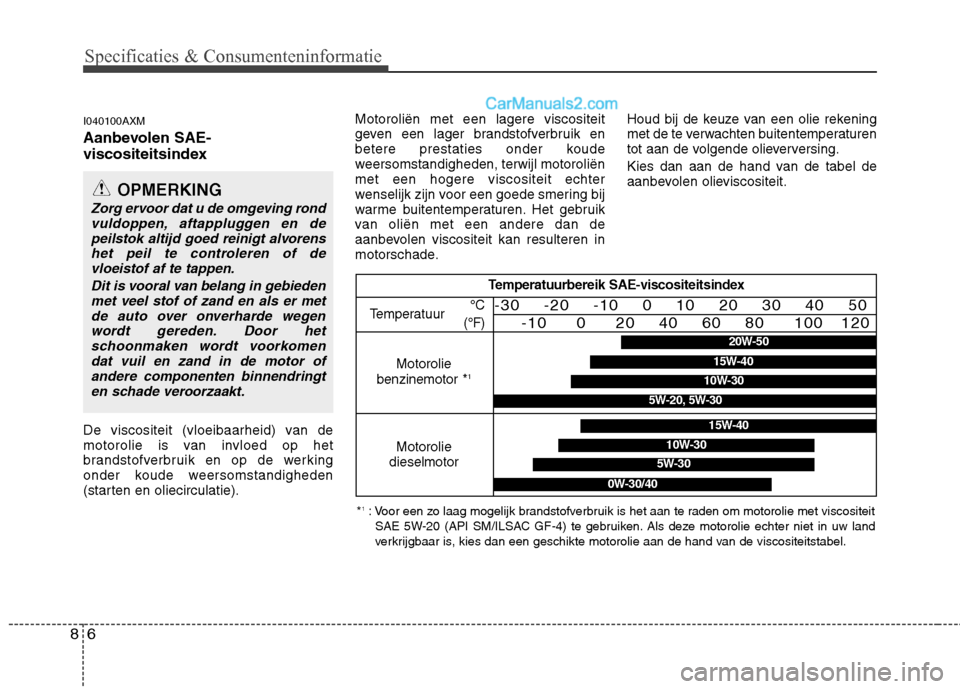

Temperatuurbereik SAE-viscositeitsindex
Temperatuur
Motorolie
benzinemotor * 1°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Motorolie
dieselmotor
5W-30
15W-40
10W-30
0W-30/40
* 1
: Voor een zo laag mogelijk brandstofverbruik is het aan te raden om motorolie met viscositeit
SAE 5W-20 (API SM/ILSAC GF-4) te gebruiken. Als deze motorolie echter niet in uw land
verkrijgbaar is, kies dan een geschikte motorolie aan de hand van de viscositeitstabel.
20W-50
10W-30
15W-40
5W-20, 5W-30
Page 405 of 410
87
Specificaties & Consumenteninformatie
Het voertuig-identificatienummer (VIN) is
het nummer dat gebruikt wordt bij de
registratie van uw auto en bij alle zaken
die te maken hebben met eigendom,enz.
Het nummer is ingeslagen op het
schutbord in de motorruimte.Het VIN staat ook op een plaatje dat is
bevestigd aan de bovenzijde van het
dashboard. Het nummer op dit plaatje
kunt u van buitenaf goed zien door de
voorruit.
Op het voertuigcertificatielabel op de middenstijl aan bestuurderszijde (of
voorpassagierszijde) staat het voertuig-
identificatienummer (VIN).
VOERTUIGCERTIFICATIELABEL
VOERTUIG-IDENTIFICATIENUMMER (VIN)
OCM080001
Frame number
OEN086004N
VIN label (if equipped)
OCM056002
Page 406 of 410
Specificaties & Consumenteninformatie
8
8
De banden waarmee uw nieuwe auto is
uitgerust zijn zorgvuldig geselecteerd
voor de beste prestaties onder normale
rijomstandigheden. Op het bandenspanningslabel op de middenstijl aan bestuurderszijde staan de
bandenspanningen voor de verschillende
gebruiksomstandigheden. MOTORNUMMER
BANDENSPANNINGSLABEL
OCM070048LOCM080003OCM089005

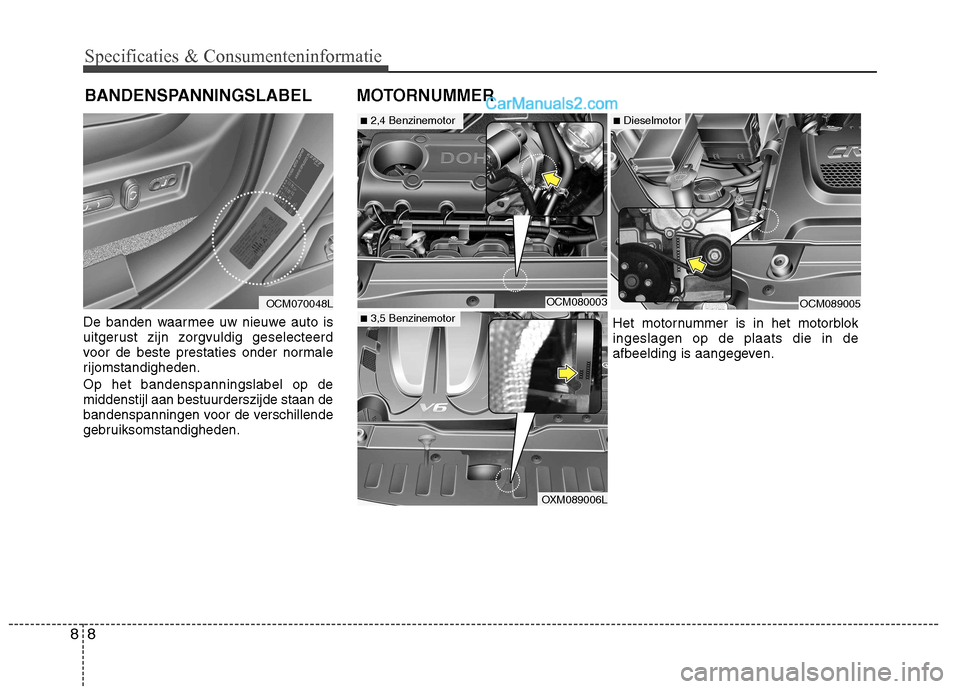

Het motornummer is in het motorblok ingeslagen op de plaats die in de
afbeelding is aangegeven.
■ 2,4 Benzinemotor
■3,5 Benzinemotor
■Dieselmotor
OXM089006L
Page 407 of 410
IIndex
Page 408 of 410
Index
2
I
Actief ECO-systeem ............................................5-47
Aanbevolen smeermiddelen en hoeveelheden ......8-4
Aanvullend veiligheidssysteem ............................3-40
Accu ....................................................................7-42
Achterklep ............................................................4-18
Achteruitrijcamera ................................................4-66
Afmetingen ............................................................8-2
Alarmknipperlichten ............................................4-67
Als de motor niet gestart kan worden....................6-4
Als de motor oververhit raakt ................................6-7
Antidiefstalsysteem ..............................................4-11
Audiosysteem ....................................................4-116
Automatisch verwarmings-
en Automatische transmissie ..........................5-17
Banden en wielen ................................................8-3
Banden en wielen ................................................7-45
Bandenspanningslabel ..........................................8-8
Brandstofbesparing ..............................................5-48
Brandstoffilter ......................................................7-34
Controlelampjes in het instrumentenpaneel ..........1-7
Controlesysteem lage bandenspanning (TPMS) ..6-8
Cruise control-systeem ........................................5-42 Door de eigenaar uit te voeren
onderhoudswerkzaamheden ............................7-6
Emissieregelsysteem ..........................................7-83
Exterieur ............................................................4-114
Gebruik van dit instructieboekje ............................1-2
Gloeilampen ........................................................7-66
Handbediend verwarmings- en Handgeschakelde transmissie....................5-14
Inrijprocedure ........................................................1-6
Instructies voor het rijden met de auto ..................1-6
Instrumentenpaneel ............................................4-40
Interieurfilter ........................................................7-37
Interieurverlichting ..............................................4-78
A
B
C
D
E
G
H
I
Page 409 of 410
I3
Index
Kinderzitjes ..........................................................3-31
Koelvloeistof ........................................................7-27
Lekke band ..........................................................6-13
Luchtfilter ............................................................7-35
Massa van de auto ..............................................5-69
Motorkap ..............................................................4-24
Motornummer ........................................................8-8
Motorolie ..............................................................7-25
Motorruimte ............................................................2-4
Motorruimte ............................................................7-2
Onderhoud exterieur ............................................7-76
Onderhoudsschema ..............................................7-8
Onderhoudswerkzaamheden ................................7-4
Ontwaseming ......................................................4-81
Opbergvak ........................................................4-102
Overige voorzieningen ......................................4-105
Overzicht dashboard ..............................................2-3
Overzicht interieur ..................................................2-2 Parkeerhulp ..........................................................4-63
Parkeerrem ..........................................................7-33
Portiervergrendeling met afstandsbediening ........4-6
Remsysteem ........................................................5-31
Remvloeistof ........................................................7-30
Rijden in de winter ..............................................5-55
Rijden met een aanhanger ..................................5-59
Rijden onder speciale rijomstandigheden............5-50
Ruiten ..................................................................4-20
Ruitensproeiervloeistof ........................................7-32
Ruitenwisserbladen..............................................7-39
Ruitenwissers en ruitensproeiers ........................4-74
Schuif-/kanteldak ................................................4-29
Slepen ..................................................................6-23
Sleutels ..................................................................4-3
Sloten ..................................................................4-14
Smart key ..............................................................4-8
Spiegels ..............................................................4-35
Standen contactslot ..............................................5-4
Starten met hulpaccu ............................................6-5
Stoelen ..................................................................3-2
Stuurbekrachtigingsvloeistof ................................7-31
Stuurwiel ..............................................................4-33
K
L
M
O
P
R
S
Page 410 of 410
Index
4
I
Tankdopklep ........................................................4-26
Toets engine start/stop ..........................................5-8
Uitleg bij onderhoudsschema ..............................7-21
Veiligheidsgordels ................................................3-18
ventilatiesysteem ................................................4-82
ventilatiesysteem ................................................4-91
Vereiste brandstof ..................................................1-2
Verlichting ............................................................4-67
Vierwielaandrijving (4WD) ..................................5-24
Voertuigcertificatielabel ..........................................8-7
Voertuig-identificatienummer (VIN) ........................8-7
Vóór het rijden ......................................................5-3
Voorruit ontdooien en ontwasemen ....................4-99
Waarschuwingssignalen ........................................6-2
Wat te doen in een noodgeval tijdens het rijden ..6-3
Wattage gloeilampen ............................................8-2 Zekeringen ..........................................................7-56
U
V
W
ZT
