Hyundai Santa Fe 2011 Ägarmanual (in Swedish)

Lär känna bilen
60
4
D190402AUN
Strålkastare ( )
Parkeringsljusen, nummerskylt- och
instrumentbelysningen samt strålkas-tarna lyser i läge 3. Omkoppling mellan
hel- och halvljus kan göras.
✽✽
OBS
Tändningsnyckeln måste vara i läge
ON.
D190500AUN
Omkoppling till helljus
Den yttre delen av spaken måste vara i läge (3).
Koppla om till helljus genom att trycka
spaken mot instrumentpanelen. Den blå
kontrollampan tänds i panelen.
Dra spaken bakåt för att koppla om till
halvljus.
Ha inte strålkastarna tända när motorn
inte är igång. Batteriet laddas ur.Helljusblink
För att blinka med helljuset, dra spaken
mot ratten.
OCM040122OCM040125OCM040124

461
Lär känna bilen
D190600AUN
Blinkers
Blinkers fungerar med tändningsnyckeln i läge ON.
Signalera för sväng
För spaken förbi spärrläget till A. När
bilen körs rakt fram igen återgår
blinkersspaken automatiskt till
neutralläget.
Signalera för filbyte
För spaken till spärrläget B. När du
släpper spaken återgår den till
neutralläget.
Gröna pilar i instrumentpanelen blinkar
när blinkers är aktiverade.
✽✽OBS
Om någon av pilarna i panelen blinkar
onormalt snabbt eller mycket långsamt
är det ett tecken på att en blinkerslampa
är trasig eller något annat elfel.
OCM040126

Lär känna bilen
62
4
D190700AFD
Dimljus (tillval)
Främre dimljus är monterade för att
förbättra sikten och undvika olyckor
orsakade på grund av dålig sikt i dimma,regn eller snö etc. Dimljusen tänds när man trycker på
dimljusknappen och belysningsspaken
är i P-ljusläge eller fullt ljusläge. För att
stänga av dimljusen, tryck på knappenigen.
D190800AFD
Dimbakljus (tillval)
Bakre dimljus tänds när man trycker på
dimljusknappen och belysningsspaken
är i P-ljusläge eller fullt ljusläge. För att
stänga av bakre dimljus tryck pådimljusknappen igen.
VIKTIGT
Tänk på att dimljusen förbrukarmycket ström. Stäng därför av demom motorn inte är igång.
OCM051019L
OCM052074
OCM029074N
Typ A
Typ B

463
Lär känna bilen
D190900AUN Halvljusautomatik
Bilar som säljs i Sverige är utrustade med halvljusautomatik.
1. Du släcker strålkastarna när du väljerläget för parkeringsljus.
2. Strålkastarna släcks automatiskt när motorn stängs av.
D191000AFD
Nivåreglering av strålkastarna
(tillval)
Strålkastarna ska justeras i höjd, beroende på hur bilen är lastad, för att inte
andra trafikanter ska bländas. Se tabellen.
OCM051028L
Last i bilen
Endast förare
Med passagerare fram
Passagerare fram +
passagerare i 3:e
sätesraden*Åkande på alla platser ibilenÅkande på alla platser ibilen + Max last
Förare och full last(460 kg)Reglagets läge
00 1 1 23
* : tillval

Lär känna bilen
64
4
Strålkastarrengörare (tillval)
Tryck på knappen för att
använda strålkastarspolningen.
Strålkastarspolningen fungerar endastom tändningen är tillslagen och
belysningen är påslagen. (tillval)
✽✽
OBS
Kontrollera strålkastarspolmunstyckena
med jämna mellanrum för att försäkra
er om att munstyckena spolar ordentligt
på strålkastarlinsen.
På vintern kan det förekomma att
munstyckena inte fungerar ordentligt på
grund av frusen is. Munstyckena
fungerar normalt efter isen har smält.
OCM040127

465
Lär känna bilen
A : Reglering av torkarna·
MIST / – Enstaka torkarslag
· O / OFF – Från
· INT (---) / AUTO* – Intervalltorkare alternativt/
Automatiska vindrutetorkare (*)
· LO / 1 – Normal torkarhastighet
· HI / 2 – Snabb torkarastighet
B : Justering av intervalltorkare alternativt tidsinställning av automatiska torkare
C : Spolning med ett par torkarslag
D : Reglering av bakrutetorkare/spolare
· – Spolare
· / ON– Normal torkarhastighet
· O / OFF– Från
· – Spolning med ett par torkarslag
* : tillval
VINDRUTETORKARE OCH SPOLARE
OCM040128/OCM040128L/OCM040129/OCM040129L
Spakens lägen/ vindrutespolare
Typ B
Typ ATyp B
Typ A
Bakrutetorkare/ spolare
(tillval)

Lär känna bilen
66
4

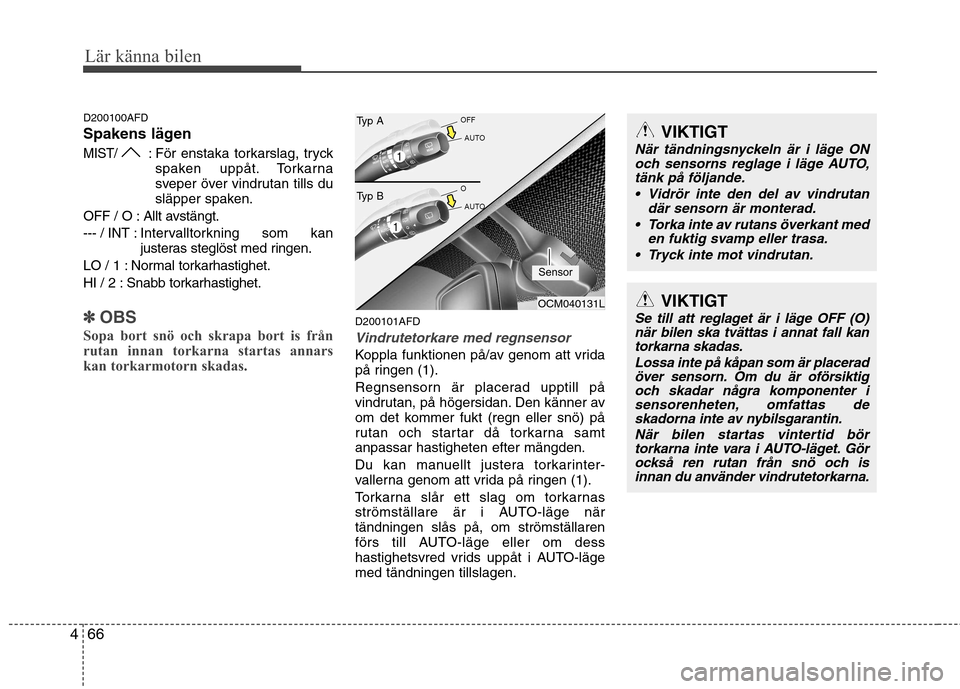

D200100AFD
Spakens lägen
MIST/: För enstaka torkarslag, tryck
spaken uppåt. Torkarna
sveper över vindrutan tills du
släpper spaken.
OFF / O : Allt avstängt. --- / INT : Intervalltorkning som kan
justeras steglöst med ringen.
LO / 1 : Normal torkarhastighet.
HI / 2 : Snabb torkarhastighet.
✽✽ OBS
Sopa bort snö och skrapa bort is från
rutan innan torkarna startas annars
kan torkarmotorn skadas. D200101AFD
Vindrutetorkare med regnsensor
Koppla funktionen på/av genom att vrida
på ringen (1).
Regnsensorn är placerad upptill på
vindrutan, på högersidan. Den känner av
om det kommer fukt (regn eller snö) på
rutan och startar då torkarna samtanpassar hastigheten efter mängden.
Du kan manuellt justera torkarinter-
vallerna genom att vrida på ringen (1).
Torkarna slår ett slag om torkarnas
strömställare är i AUTO-läge närtändningen slås på, om strömställaren
förs till AUTO-läge eller om dess
hastighetsvred vrids uppåt i AUTO-lägemed tändningen tillslagen.
VIKTIGT
När tändningsnyckeln är i läge ON och sensorns reglage i läge AUTO,tänk på följande.
Vidrör inte den del av vindrutan där sensorn är monterad.
Torka inte av rutans överkant med en fuktig svamp eller trasa.
Tryck inte mot vindrutan.
VIKTIGT
Se till att reglaget är i läge OFF (O) när bilen ska tvättas i annat fall kan torkarna skadas.
Lossa inte på kåpan som är placeradöver sensorn. Om du är oförsiktigoch skadar några komponenter i
sensorenheten, omfattas deskadorna inte av nybilsgarantin.
När bilen startas vintertid börtorkarna inte vara i AUTO-läget. Görockså ren rutan från snö och is innan du använder vindrutetorkarna.
OCM040131L
Sensor
Typ A
Typ B

467
Lär känna bilen
D200200AFD Vindrutespolare
Dra spaken mot ratten för att spola
vindrutan.
Om torkarna är avstängda kommer de att
svepa tre gånger över rutan när du slutatspola och sedan stanna.Om torkarna är igång fortsätter de torka
när du släpper spaken.
Om spolaren inte fungerar, kontrollera
först om det finns spolarvätska i
behållaren och fyll på om det behövs.
VIKTIGT
Spolarens pumpmotor kan skadas
om du försöker spola när det inte finns vätska i behållaren.
VARNING
Om det är minusgrader, spola inte
vindrutan förrän den är uppvärmd. Iannat fall riskerar du att fåisbildning på rutan så att siktenskyms.
VIKTIGT
Torkarna kan skadas om du låter dem svepa över rutan när den ärtorr.
Tvätta inte torkarbladen med bensin, fotogen, thinner ellernågot lösningsmedel, de kan
skadas.
För inte torkarna manuellt över rutan, de kan skadas.
OCM040133
OCM040133L
Typ B
Typ A

Lär känna bilen
68
4
D200300AFD
Bakrutetorkare/spolare (tillval)
Vrid på yttre änden av spaken som sitter
på höger sida av rattstången. - Spolning och torkning
/ ON - Kontinuerlig torkning
O / OFF - Allt avstängt
- Spolning och torkning
OCM040132
OCM040132L
Type B
Type A

469
Lär känna bilen
INRE BELYSNING
D210000AUN
D210100AFD
Läslampor fram (tillval)
Tryck på knappen för att tända/släcka
kartläsarlampan.
Denna lampa projicerar en ljusstråle för
förare och/eller passagerare.Innerbelysning
Innerbelysningen tänds och släcks enligt följande:
I läge OFF är innerbelysningen alltid
avslagen.
I läge ON är innerbelysningen alltid på.
VIKTIGT
Tänk på att inte ha inner-belysningen tänd för lång tid om
motorn inte är igång. Batteriet
laddas ur.
OCM052077
OCM052081
Bak (tillval)
Fram
OCM040079
OXM049132
Typ B
Typ A
