Hyundai Santa Fe 2011 Инструкция по эксплуатации (in Russian)

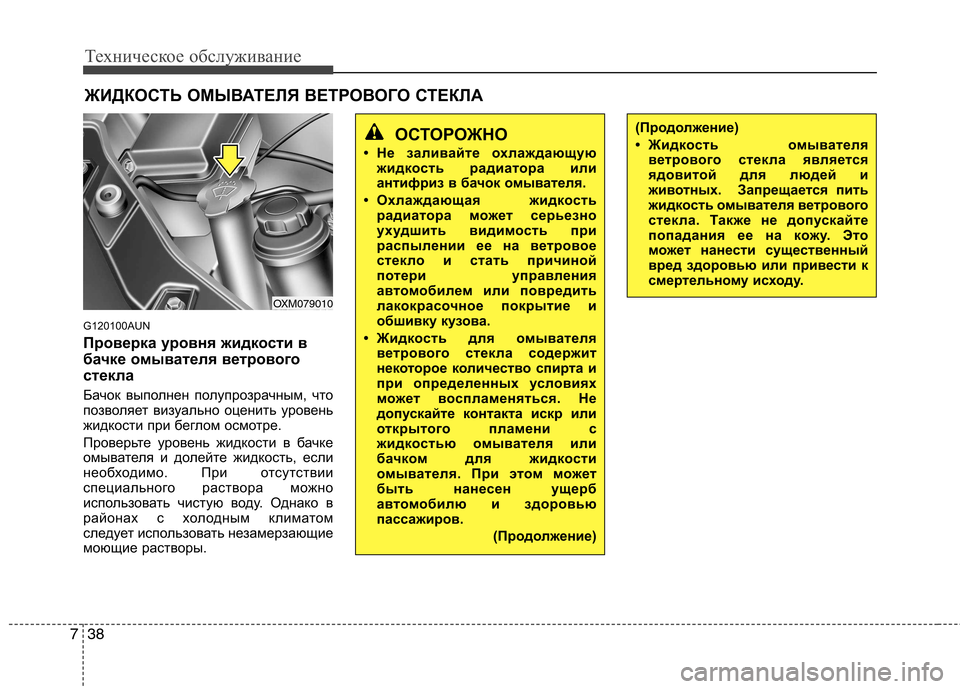

Техническое обслуживание
38
7
ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
G120100AUN
Проверка уровня жидкости в
бачке омывателя ветрового
стекла
Бачок выполнен полупрозрачным, что
позволяет визуально оценить уровень
жидкости при беглом осмотре.
Проверьте уровень жидкости в бачке
омывателя и долейте жидкость, если
необходимо. При отсутствии
специального раствора можно
использовать чистую воду. Однако в
районах с холодным климатом
следует использовать незамерзающие
моющие растворы.
ОСТОРОЖНО
• Не заливайте охлаждающую жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автомобилем или повредить
лакокрасочное покрытие и
обшивку кузова.
• Жидкость для омывателя ветрового стекла содержит
некоторое количество спирта и
при определенных условиях
может во спламеняться. Не
допускайте контакта искр или
открытого пламени с
жидкостью омывателя или
бачком для жидкости
омывателя. При этом может
быть нанесен ущерб
автомобилю и здоровью
пассажиров.
(Продолжение)(Продолжение)
• Жидкость омывателяветрового стекла является
ядовитой для людей и
животных. Запрещается пить
жидкость омывателя ветрового
стекла. Также не допускайте
попадания ее на кожу. Это
может нанести существенный
вред здоровью или привести к
смертельному исходу.
OXM079010

739

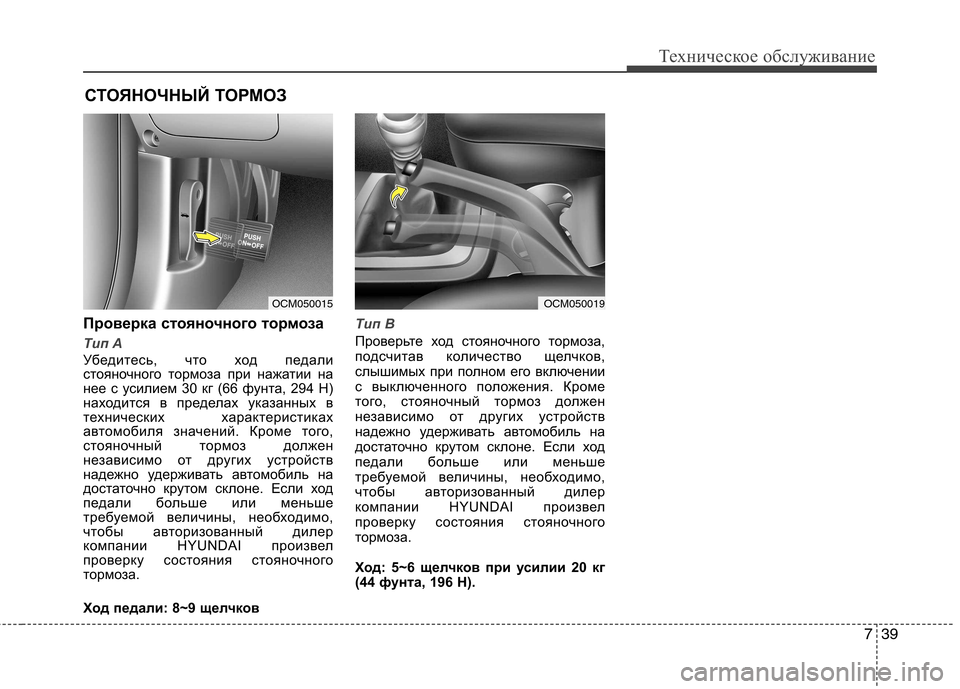

Техническое обслуживание
СТОЯНОЧНЫЙ ТОРМОЗ
Проверка стояночного тор моза
Tип A
Убедитесь, что ход педали
стояночного тормоза при нажатии на
нее с усилием 30 кг (66 фунта, 294 Н)
находится в пределах указанных в
технических характеристиках
автомобиля значений. Кроме того,
стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль на
достаточно крутом склоне. Если ход
педали больше или меньше
требуемой величины, необходимо,
чтобы авторизованный дилер
компании HYUNDAI произвел
проверку состояния стояночного
тормоза.
Ход педали 8~9 щелчков
Tип B
Проверьте ход стояночного тормоза,
подсчитав количество щелчков,
слышимых при полном его включении
с выключенного положения. Кроме
того, стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль на
достаточно крутом склоне. Если ход
педали больше или меньше
требуемой величины, необходимо,
чтобы авторизованный дилер
компании HYUNDAI произвел
проверку состояния стояночного
тормоза.
Ход 5~6 щелчков при усилии 20 кг
(44 фунта, 196 Н).
OCM050015OCM050019

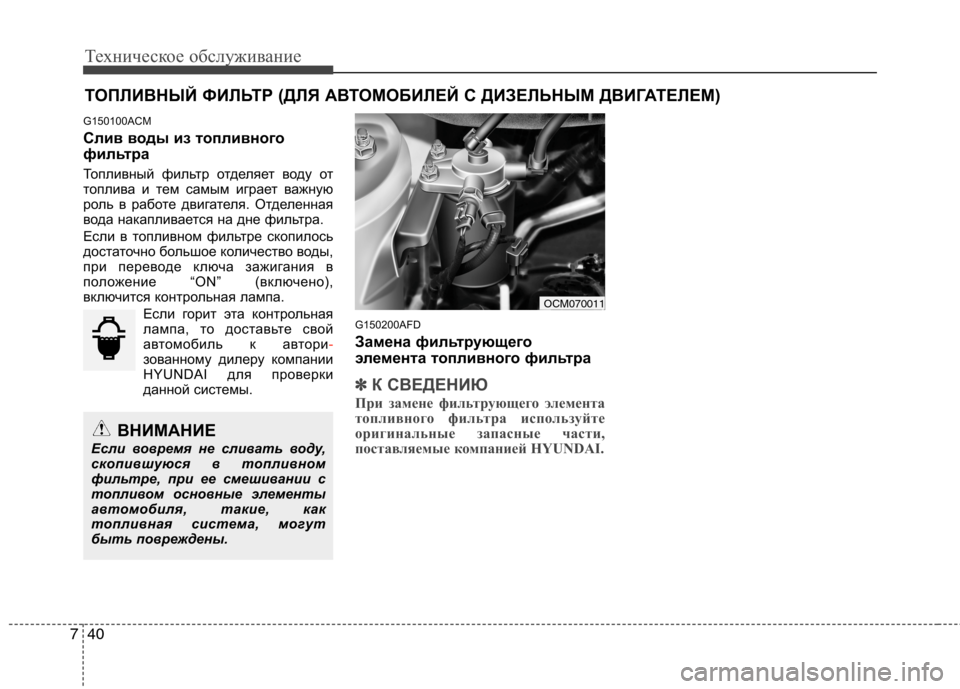

Техническое обслуживание
40
7
ТОПЛИВНЫЙ ФИЛЬТР (ДЛЯ АВТОМОБИЛЕЙ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ)
G150100ACM
Слив воды из топливного
фильтра
Топливный фильтр отделяет воду от
топлива и тем самым играет важную
роль в работе двигателя. Отделенная
вода накапливается на дне фильтра.
Если в топливном фильтре скопилось
достаточно большое количество воды,
при переводе ключа зажигания в
положение “ON” (включено),
включится контрольная лампа. Если горит эта контрольнаялампа, то доставьте свой
автомобиль к автори
-зованному дилеру компании
HYUNDAI для проверки
данной системы. G150200AFD
Замена фильтрующего
элемента топливного фильтра
✽✽
К СВЕДЕНИЮ
При замене фильтрующего элемента
топливного фильтра используйте
оригинальные запасные части,
поставляемые компанией HYUNDAI.
ВНИМАНИЕ
Если вовремя не сливать воду,
скопившуюся в топливном
фильтре, при ее смешивании с
топливом основные элементы
автомобиля, такие, как
топливная система, могут
быть повреждены.
OCM070011

741
Техническое обслуживание

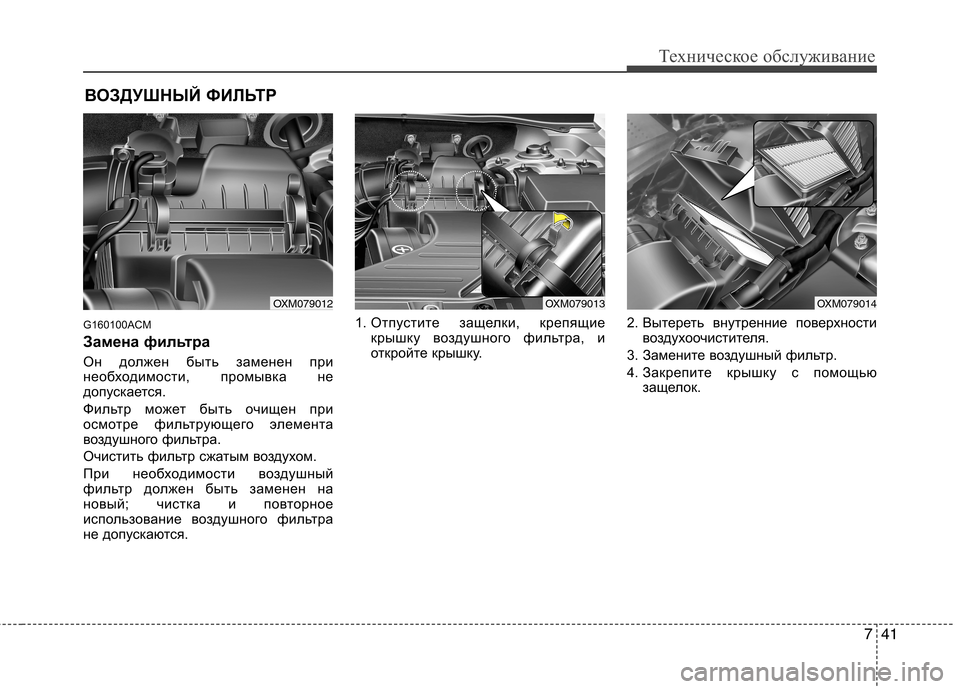

ВОЗДУШНЫЙ ФИЛЬТР
G160100ACM
Замена фильтра
Он должен быть заменен при
необходимости, промывка не
допускается.
Фильтр может быть очищен при
осмотре фильтрующего элемента
воздушного фильтра.
Очистить фильтр сжатым воздухом.
При необходимости воздушный
фильтр должен быть заменен на
новый; чистка и повторное
использование воздушного фильтра
не допускаются. 1. Отпустите защелки, крепящие
крышку воздушного фильтра, и
откройте крышку. 2. Вытереть внутренние поверхности
воздухоочистителя.
3. Замените воздушный фильтр.
4. Закрепите крышку с помощью защелок.
OXM079012OXM079013OXM079014

Техническое обслуживание
42
7

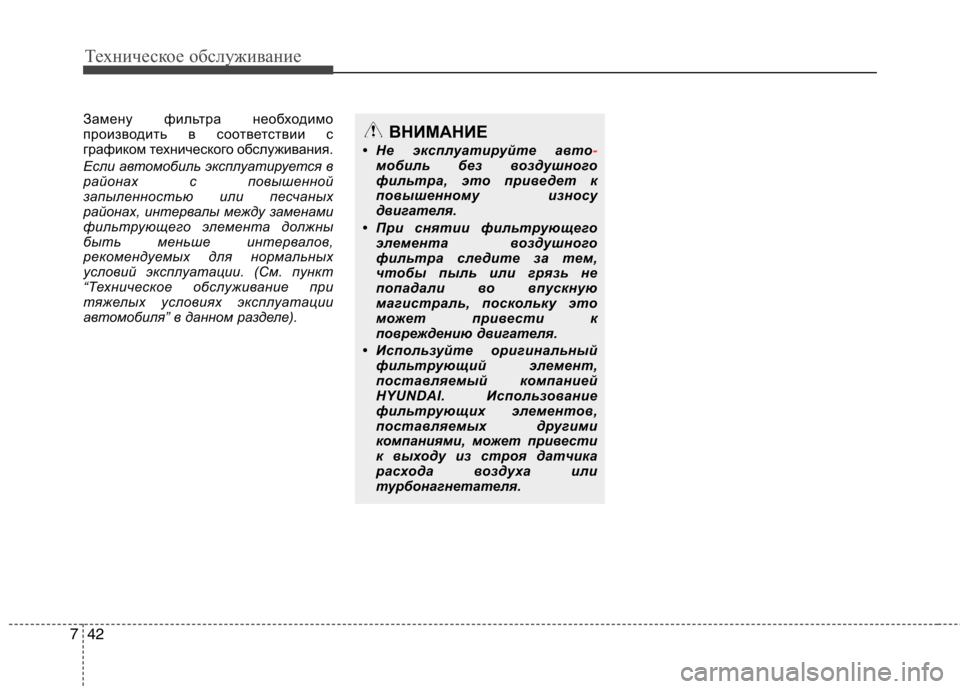

Замену фильтра необходимо
производить в соответствии с
графиком технического обслуживания.
Если автомобиль эксплуатируется в
районах с повышенной
запыленностью или песчаных
районах, интервалы между заменами
фильтрующего элемента должны
быть меньше интервалов,
рекомендуемых для нормальных
условий эксплуатации. (См. пункт
“Техническое обслуживание при
тяжелых условиях эксплуатации
автомобиля” в данном разделе).ВНИМАНИЕ
• Не эксплуатируйте авто
-мобиль без воздушного
фильтра, это приведет к
повышенному износу
двигателя.
• При снятии фильтрующего элемента воздушного
фильтра следите за тем,
чтобы пыль или грязь не
попадали во впускную
магистраль, поскольку это
может привести к
повреждению двигателя.
• Используйте оригинальный фильтрующий элемент,
поставляемый компанией
HYUNDAI. Использование
фильтрующих элементов,
поставляемых другими
компаниями, может привести
к выходу из строя датчика
расхода воздуха или
турбонагнетателя.

743

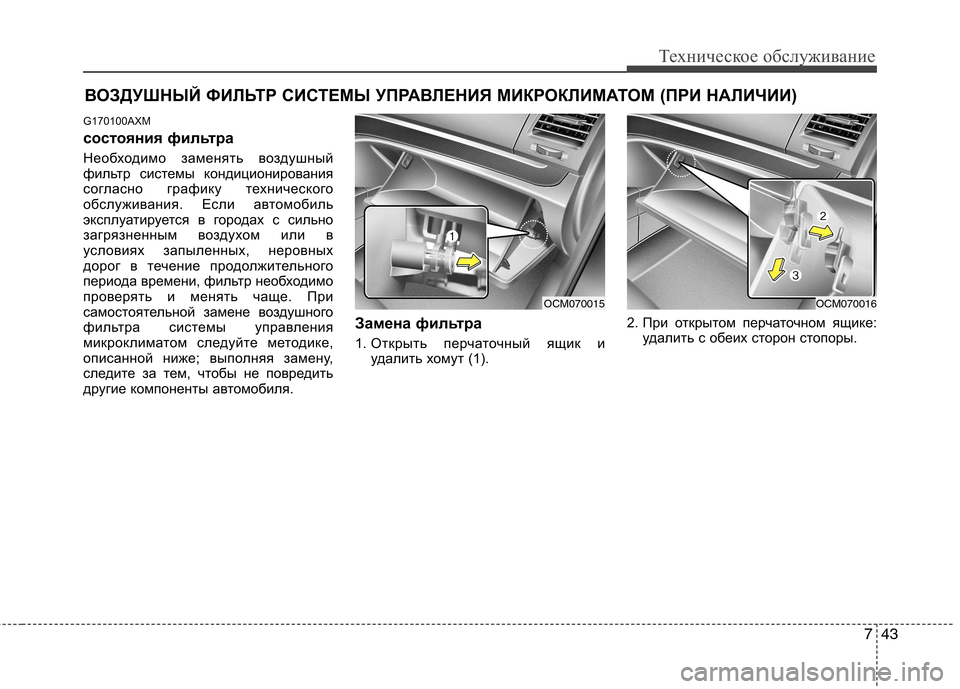

Техническое обслуживание
ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ (ПРИ НАЛИЧИИ)
G170100AXM
состояния фильтра
Необходимо заменять воздушный
фильтр системы кондиционирования
согласно графику технического
обслуживания. Если автомобиль
эксплуатируется в городах с сильно
загрязненным воздухом или в
условиях запыленных, неровных
дорог в течение продолжительного
периода времени, фильтр необходимо
проверять и менять чаще. При
самостоятельной замене воздушного
фильтра системы управления
микроклиматом следуйте методике,
описанной ниже; выполняя замену,
следите за тем, чтобы не повредить
другие компоненты автомобиля. Замена фильтра
1. Открыть перчаточный ящик и
удалить хомут (1). 2. При открытом перчаточном ящике:
удалить с обеих сторон стопоры.
OCM070015OCM070016

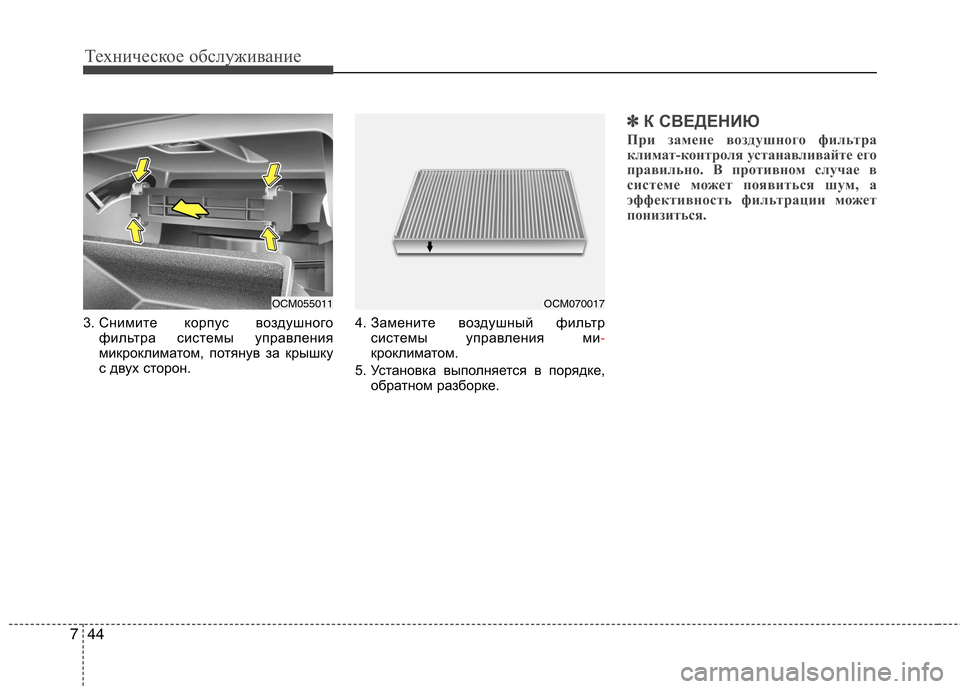

Техническое обслуживание
44
7
3. Снимите корпус воздушного
фильтра системы управления
микроклиматом, потянув за крышку
с двух сторон. 4. Замените воздушный фильтр
системы управления ми-кроклиматом.
5. Установка выполняется в порядке, обратном разборке.
✽✽ К СВЕДЕНИЮ
При замене воздушного фильтра
климат-контроля устанавливайте его
правильно. В противном случае в
системе может появиться шум, а
эффективность фильтрации может
понизиться.
OCM070017OCM055011

745

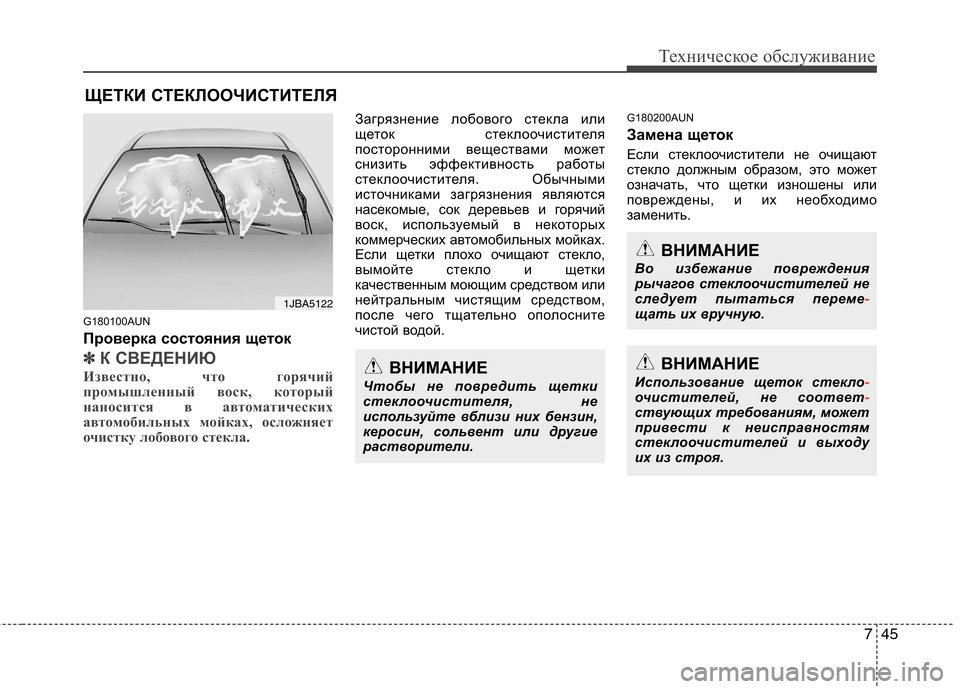

Техническое обслуживание
ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
G180100AUN
Проверка состояния щеток
✽✽ К СВЕДЕНИЮ
Известно, что горячий
промышленный воск, который
наносится в автоматических
автомобильных мойках, осложняет
очистку лобового стекла.
Загрязнение лобового стекла или
щеток стеклоочистителя
посторонними веществами может
снизить эффективность работы
стеклоочистителя. Обычными
источниками загрязнения являются
насекомые, сок деревьев и горячий
воск, используемый в некоторых
коммерческих автомобильных мойках.
Если щетки плохо очищают стекло,
вымойте стекло и щетки
качественным моющим средством или
нейтральным чистящим средством,
после чего тщательно ополосните
чистой водой. G180200AUN
Замена щеток
Если стеклоочистители не очищают
стекло должным образом, это может
означать, что щетки изношены или
повреждены, и их необходимо
заменить.
ВНИМАНИЕ
Чтобы не повредить щетки
стеклоочистителя, не
используйте вблизи них бензин,
керосин, сольвент или другие
растворители.
ВНИМАНИЕ
Во избежание повреждения
рычагов стеклоочистителей не
следует пытаться переме
-щать их вручную.
ВНИМАНИЕ
Использование щеток стекло
-очистителей, не соответ-ствующих требованиям, может
привести к неисправностям
стеклоочистителей и выходу
их из строя.
1JBA5122

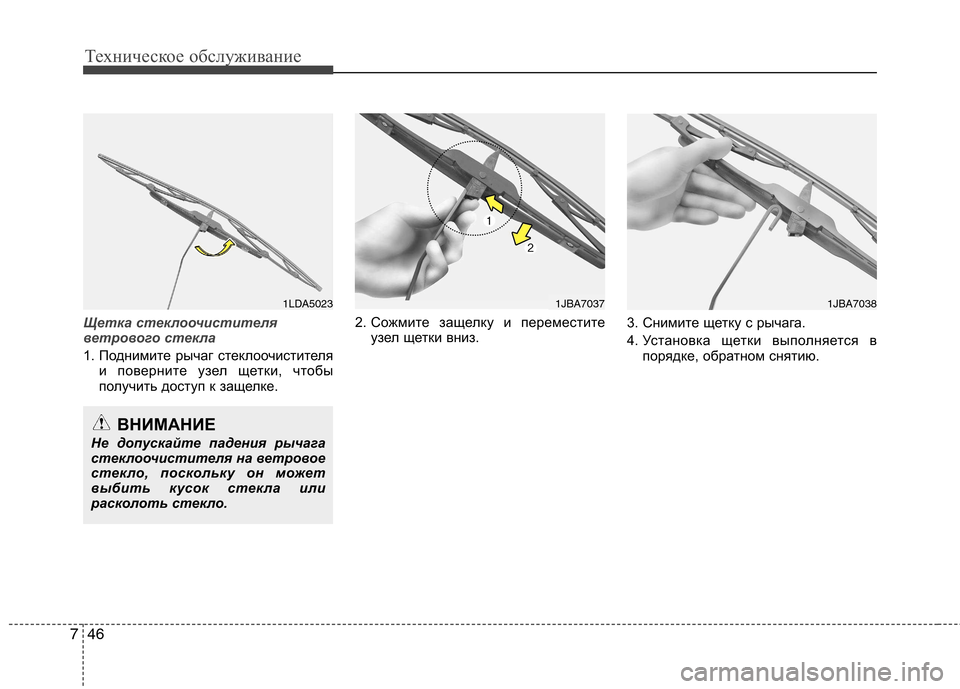

Техническое обслуживание
46
7
Щетка стеклоочистителя
ветрового стекла
1. Поднимите рычаг стеклоочистителя
и поверните узел щетки, чтобы
получить доступ к защелке. 2. Сожмите защелку и переместите
узел щетки вниз. 3. Снимите щетку с рычага.
4. Установка щетки выполняется в
порядке, обратном снятию.
ВНИМАНИЕ
Не допускайте падения рычага
стеклоочистителя на ветровое
стекло, поскольку он может
выбить кусок стекла или
расколоть стекло.
1LDA50231JBA70371JBA7038

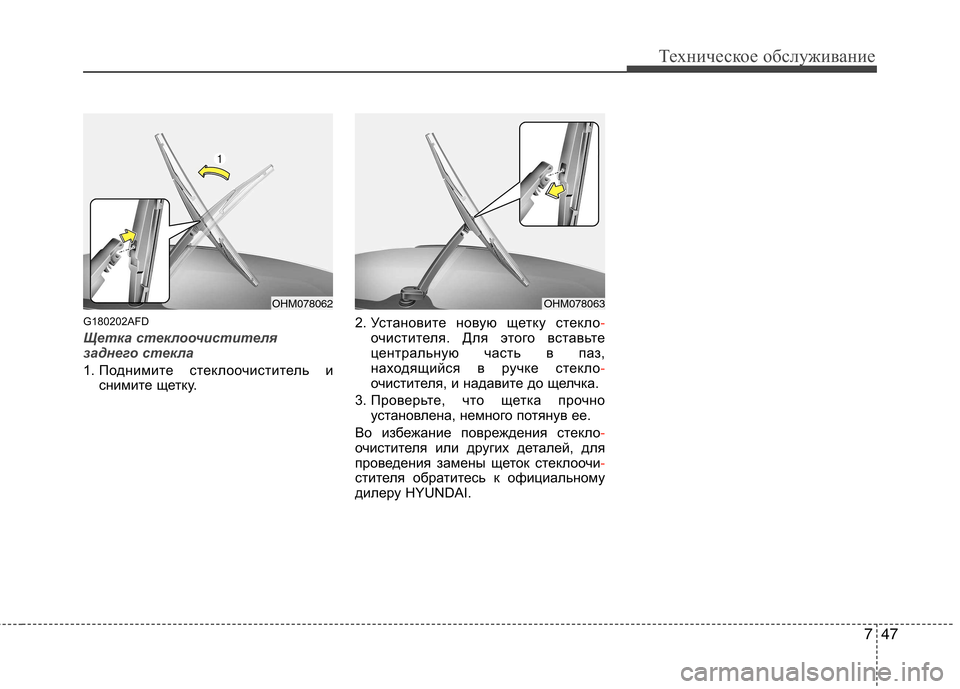

747
Техническое обслуживание
G180202AFD
Щетка стеклоочистителя
заднего стекла
1. Поднимите стеклоочиститель иснимите щетку. 2. Установите новую щетку стекло
-очистителя. Для этого вставьте
центральную часть в паз,
находящийся в ручке стекло
-очистителя, и надавите до щелчка.
3. Проверьте, что щетка прочно установлена, немного потянув ее.
Во избежание повреждения стекло
-очистителя или других деталей, для
проведения замены щеток стеклоочи-стителя обратитесь к официальному
дилеру HYUNDAI.
OHM078062OHM078063
