Техническое обслуживание
58
7

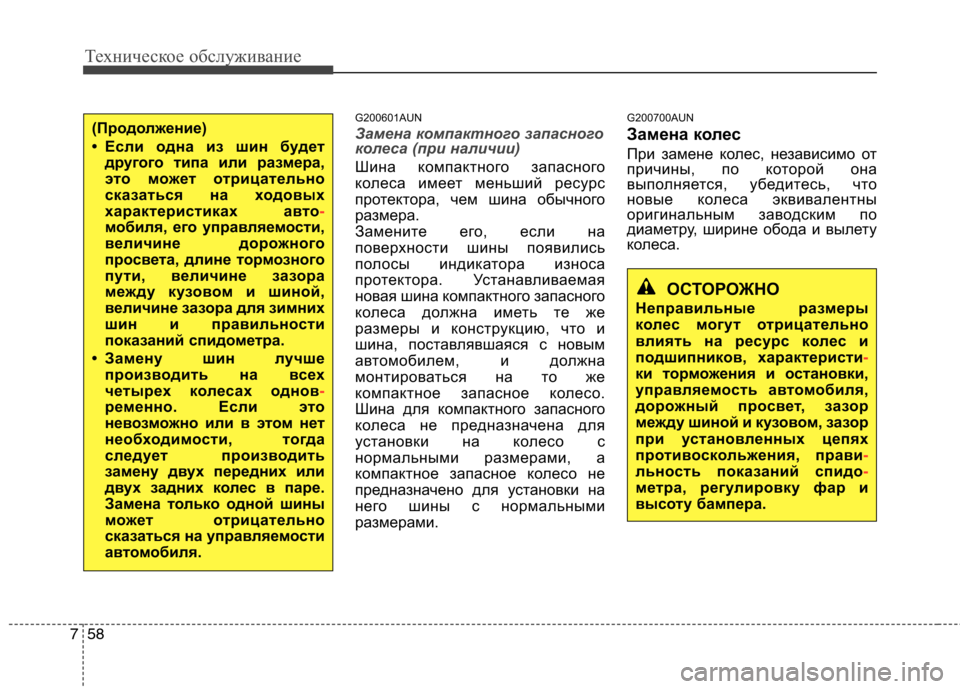

G200601AUN
Замена компактного запасного
колеса (при наличии)
Шина компактного запасного
колеса имеет меньший ресурс
протектора, чем шина обычного
размера.
Замените его, если на
поверхности шины появились
полосы индикатора износа
протектора. Устанавливаемая
новая шина компактного запасного
колеса должна иметь те же
размеры и конструкцию, что и
шина, поставлявшаяся с новым
автомобилем, и должна
монтироваться на то же
компактное запасное колесо.
Шина для компактного запасного
колеса не предназначена для
установки на колесо с
нормальными размерами, а
компактное запасное колесо не
предназначено для установки на
него шины с нормальными
размерами. G200700AUN
Замена колес
При замене колес, независимо от
причины, по которой она
выполняется, убедитесь, что
новые колеса эквивалентны
оригинальным заводским по
диаметру, ширине обода и вылету
колеса.
(Продолжение)
• Если одна из шин будет
другого типа или размера,
это может о трицательно
сказаться на ходовых
характеристиках авто
-
мобиля, его управляемости,
величине дорожного
просвета, длине тормозного
пути, величине зазора
между кузовом и шиной,
величине зазора для зимних
шин и правильности
показаний спидометра.
• Замену шин лучше производить на всех
четырех колесах однов
-
ременно. Если это
невозможно или в этом нет
необходимости, тогда
следует производить
замену двух передних или
двух задних колес в паре.
Замена только одной шины
может о трицательно
сказаться на управляемости
автомобиля.
ОСТОРОЖНО
Неправильные размеры
колес могут отрицательно
влиять на ресурс колес и
подшипников, характеристи
-
ки торможения и остановки,
управляемость ав томобиля,
дорожный просвет, зазор
между шиной и кузовом, зазор
при установленных цепях
противоскольжения, прави
-
льность показаний спидо-
метра, регулировку фар и
высоту бампера.

759
Техническое обслуживание

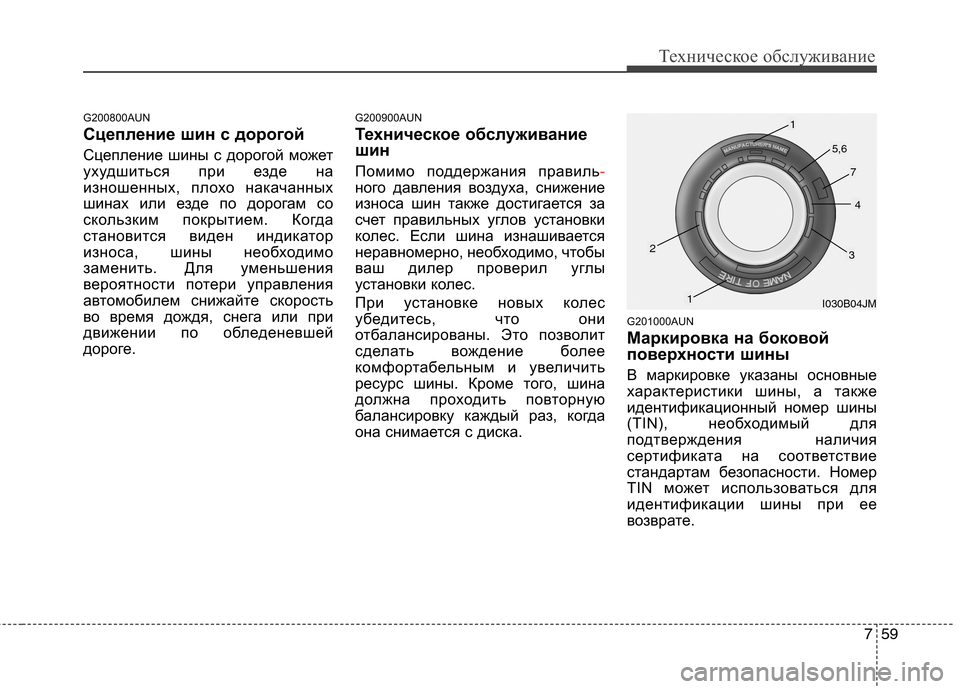

G200800AUN
Сцепление шин с дорогой
Сцепление шины с дорогой может
ухудшиться при езде на
изношенных, плохо накачанных
шинах или езде по дорогам со
скользким покрытием. Когда
становится виден индикатор
износа, шины необходимо
заменить. Для уменьшения
вероятности потери управления
автомобилем снижайте скорость
во время дождя, снега или при
движении по обледеневшей
дороге.G200900AUN
Техническое обслуживание
шин
Помимо поддержания правиль
-
ного давления воздуха, снижение
износа шин также достигается за
счет правильных углов установки
колес. Если шина изнашивается
неравномерно, необходимо, чтобы
ваш дилер проверил углы
установки колес.
При установке новых колес
убедитесь, что они
отбалансированы. Это позволит
сделать вождение более
комфортабельным и увеличить
ресурс шины. Кроме того, шина
должна проходить повторную
балансировку каждый раз, когда
она снимается с диска.
G201000AUN
Маркировка на боковой
поверхности шины
В маркировке указаны основные
характеристики шины, а также
идентификационный номер шины
(TIN), необходимый для
подтверждения наличия
сертификата на соответствие
стандартам безопасности. Номер
TIN может использоваться для
идентификации шины при ее
возврате.
I030B04JM
1
1
23
4
5,6
7

Техническое обслуживание
60
7

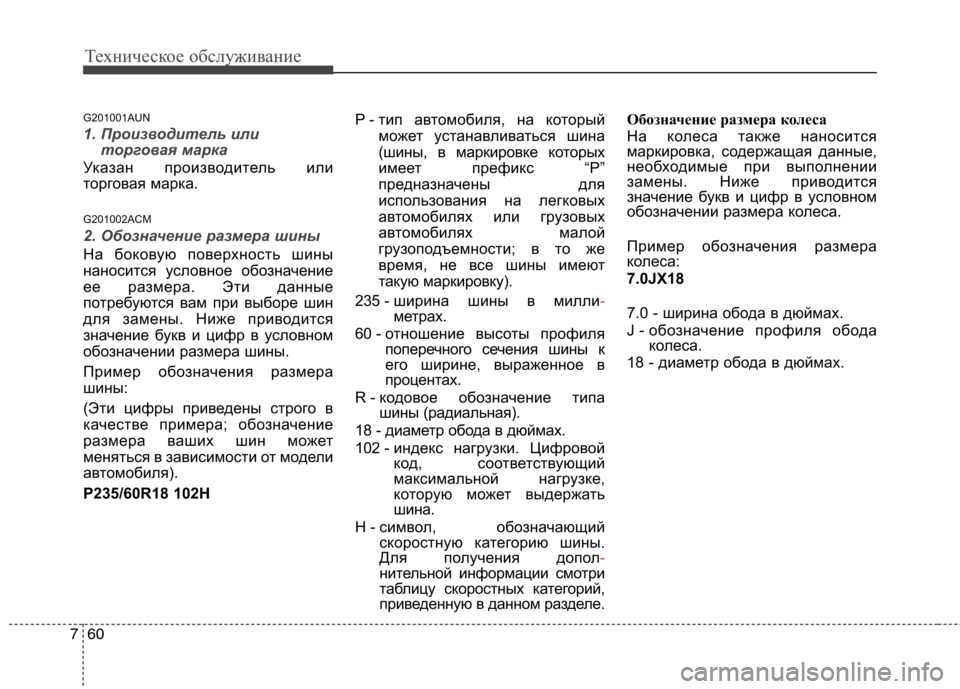

G201001AUN
1. Производитель или
торговая марка
Указан производитель или
торговая марка.
G201002ACM
2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение
ее размера. Эти данные
потребуются вам при выборе шин
для замены. Ниже приводится
значение букв и цифр в условном
обозначении размера шины.
Пример обозначения размера
шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может
меняться в зависимости от модели
автомобиля).
P235/60R18 102H P - тип автомобиля, на который
может устанавливаться шина
(шины, в маркировке которых
имеет префикс “P”
предназначены для
использования на легковых
автомобилях или грузовых
автомобилях малой
грузоподъемности; в то же
время, не все шины имеют
такую маркировку).
235 - ш ирина шины в милли
-метрах.
60 - отношение высоты профиля поперечного сечения шины к
его ширине, выраженное в
процентах.
R - кодовое обозначение типа шины (радиальная).
18 - диаметр обода в дюймах.
102 - индекс нагрузки. Цифровой
код, соответствующий
максимальной нагрузке,
которую может выдержать
шина.
H - символ, обозначающий скоростную категорию шины.
Для получения допол
-нительной информации смотри
таблицу скоростных категорий,
приведенную в данном разделе. Обозначение размера колеса
На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.
Пример обозначения размера
колеса:
7.0JX18
7.0 - ширина обода в дюймах.
J - обозначение профиля обода
колеса.
18 - диаметр обода в дюймах.

761
Техническое обслуживание

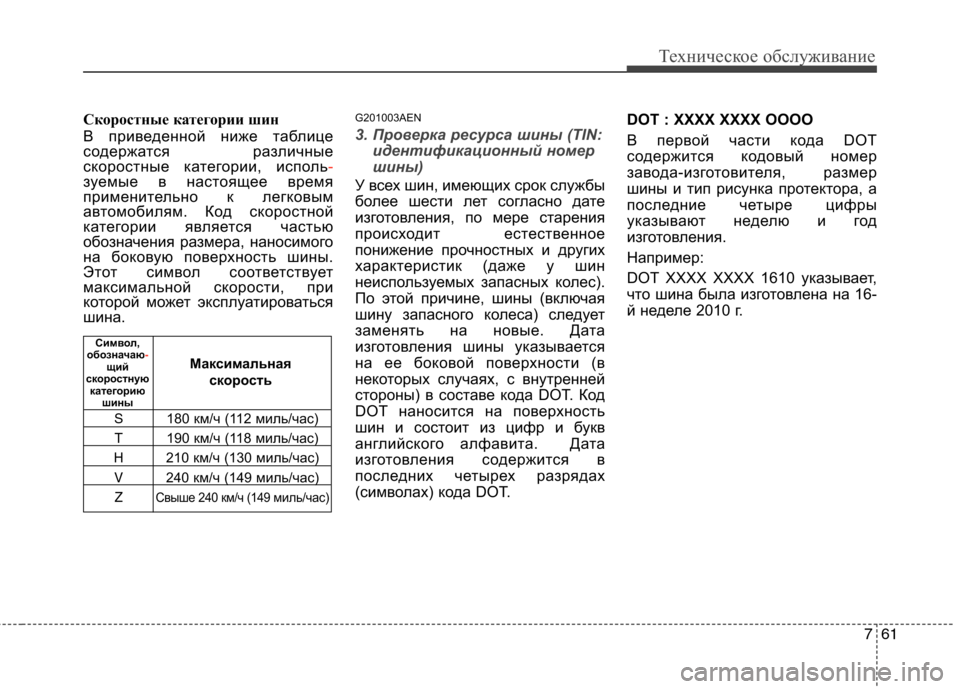

Скоростные категории шин
В приведенной ниже таблице
содержатся различные
скоростные категории, исполь
-зуемые в настоящее время
применительно к легковым
автомобилям. Код скоростной
категории является частью
обозначения размера, наносимого
на боковую поверхность шины.
Этот символ соответствует
максимальной скорости, при
которой может эксплуатироваться
шина.G201003AEN
3. Проверка ресурса шины (TIN:
идентификационный номер
шины)
У всех шин, имеющих срок службы
более шести лет согласно дате
изготовления, по мере старения
происходит естественное
понижение прочностных и других
характеристик (даже у шин
неиспользуемых запасных колес).
По этой причине, шины (включая
шину запасного колеса) следует
заменять на новые. Дата
изготовления шины указывается
на ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность
шин и состоит из цифр и букв
английского алфавита. Дата
изготовления содержится в
последних четырех разрядах
(символах) кода DOT. DOT XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер
завода-изготовителя, размер
шины и тип рисунка протектора, а
последние четыре цифры
указывают неделю и год
изготовления.
Например:
DOT XXXX XXXX 1610 указывает,
что шина была изготовлена на 16-
й неделе 2010 г.
S180 км/ч (112 миль/час)
T190 км/ч (118 миль/час)
H210 км/ч (130 миль/час)
V240 км/ч (149 миль/час)
ZСвыше 240 км/ч (149 миль/час)
Максимальная
скорость
Символ,
обозначаю-щий
скоростную категорию шины

Техническое обслуживание
62
7

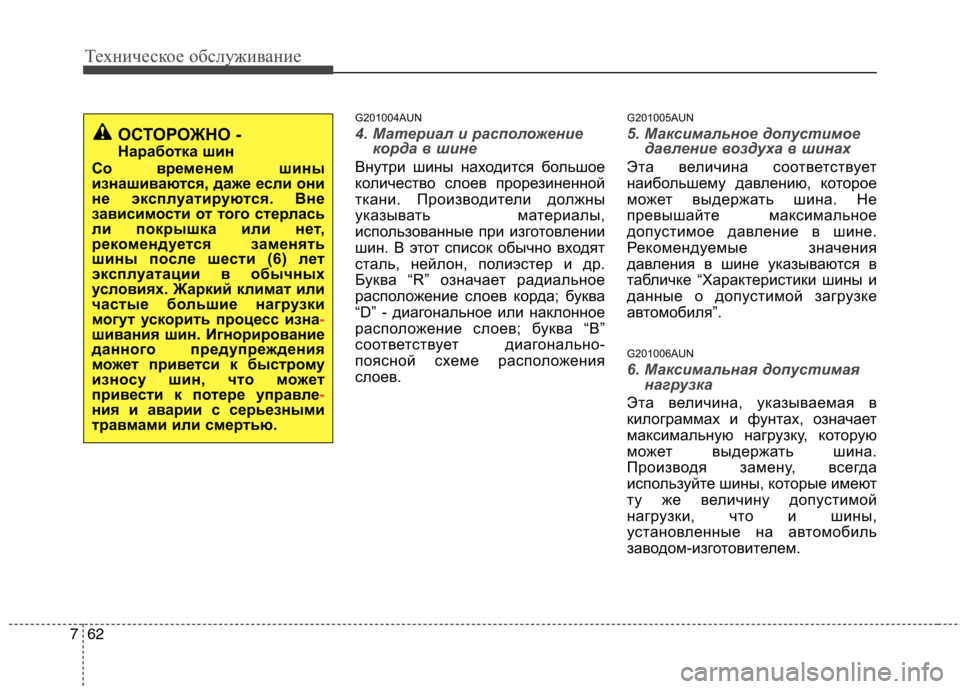

G201004AUN
4. Материал и расположение
корда в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-
поясной схеме расположения
слоев. G201005AUN
5. Максимальное допустимое
давление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения
давления в шине указываются в
табличке “Характеристики шины и
данные о допустимой загрузке
автомобиля”.
G201006AUN
6. Максимальная допустимаянагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина.
Производя замену, всегда
используйте шины, которые имеют
ту же величину допустимой
нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.
ОСТОРОЖНО -
Наработка шин
Со временем шины
изнашиваются, даже если они
не эксплуатируются. Вне
зависимости от того стерлась
ли покрышка или нет,
рекоменд уется заменять
шины после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки
могут ускорить процесс изна
-шивания шин. Игнорирование
данного предупреждения
может приветси к быстрому
износу шин, что м ожет
привести к потере управле
-ния и аварии с серьезными
травмами или смертью.

763
Техническое обслуживание

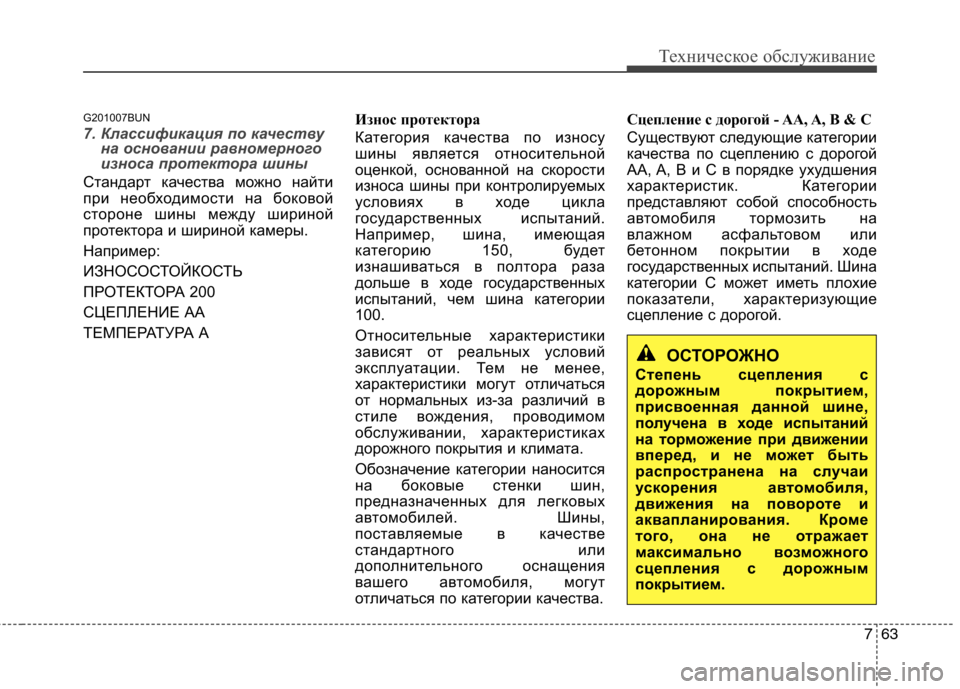

G201007BUN
7. Классификация по качествуна основании равномерного
износа протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А Износ протектора
Категория качества по износу
шины является относительной
оценкой, основанной на скорости
износа шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет
изнашиваться в полтора раза
дольше в ходе государственных
испытаний, чем шина категории
100.
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины,
поставляемые в качестве
стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества.Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.
ОСТОРОЖНО
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний
на торможение при движении
вперед, и не м ожет быть
распространена на случаи
ускорения ав томобиля,
движения на повороте и
аквапланирования. Кроме
того, она не отражает
максимально возможного
сцепления с дорожным
покрытием.

Техническое обслуживание
64
7

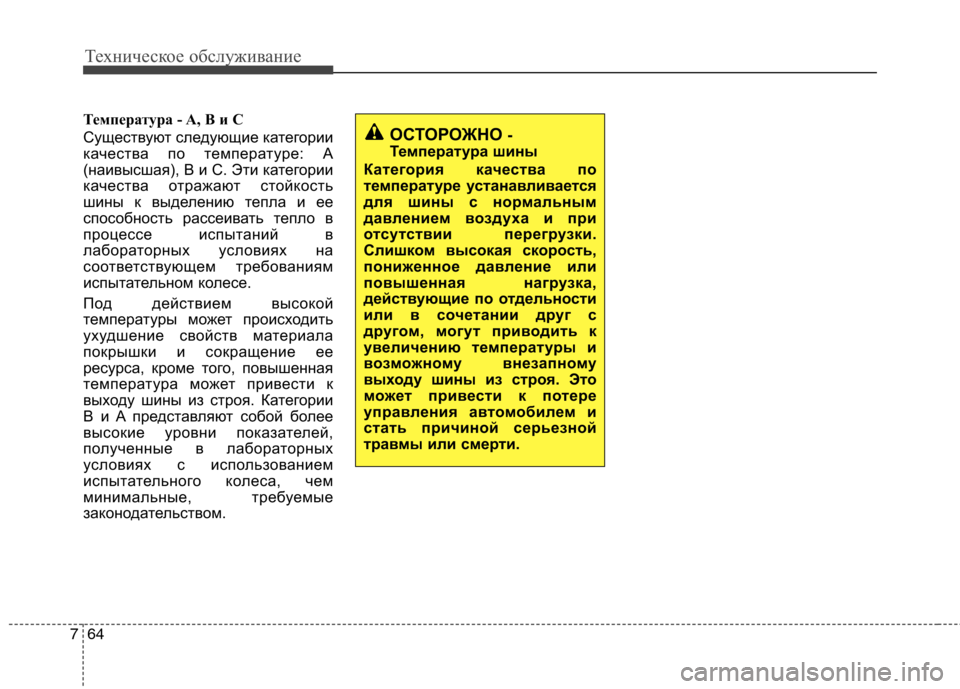

Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
B и A представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
ОСТОРОЖНО -
Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.

765
Техническое обслуживание

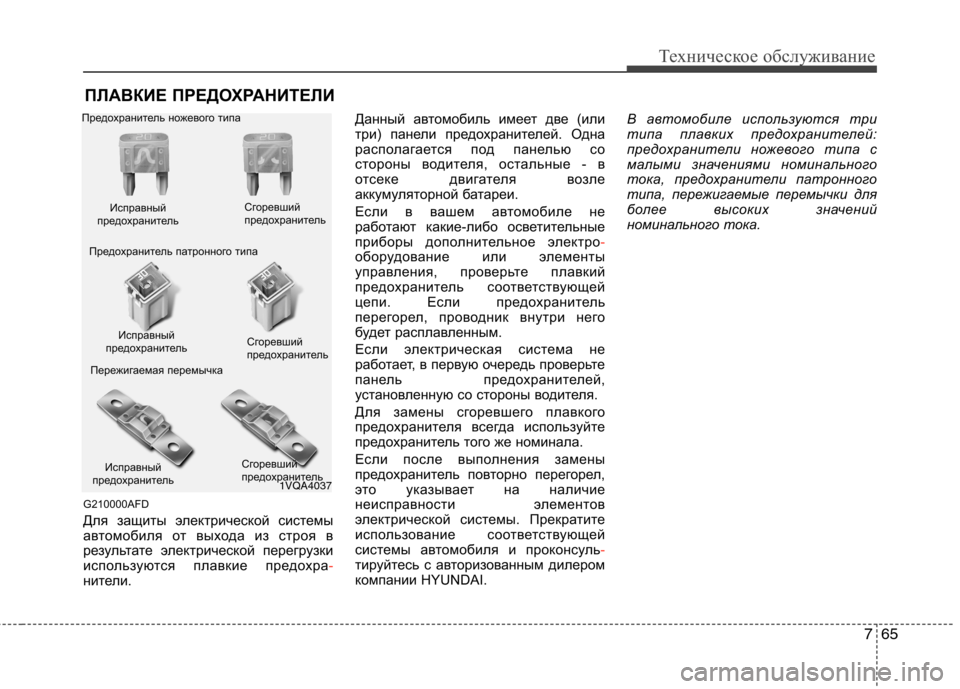

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
G210000AFD
Для защиты электрической системы
автомобиля от выхода из строя в
результате электрической перегрузки
используются плавкие предохра
-нители. Данный автомобиль имеет две (или
три) панели предохранителей. Одна
располагается под панелью со
стороны водителя, остальные - в
отсеке двигателя
возле
аккумуляторной батареи.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное электро
-оборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей,
установленную со стороны водителя.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
Если после выполнения замены
предохранитель повторно перегорел,
это указывает на наличие
неисправности элементов
электрической системы. Прекратите
использование соответствующей
системы автомобиля и проконсуль
-тируйтесь с авторизованным дилером
компании HYUNDAI. В автомобиле используются три
типа плавких предохранителей:
предохранители ножевого типа с
малыми значениями номинального
тока, предохранители патронного
типа, пережигаемые перемычки для
более высоких значений
номинального тока.
1VQA4037
Исправный
предохранитель Исправный
предохранитель
Предохранитель ножевого типа
Предохранитель патронного типаПережигаемая перемычка Сгоревший
предохранитель
Сгоревший
предохранитель
Исправный
предохранитель Сгоревший
предохранитель

Техническое обслуживание
66
7
G210100AFD

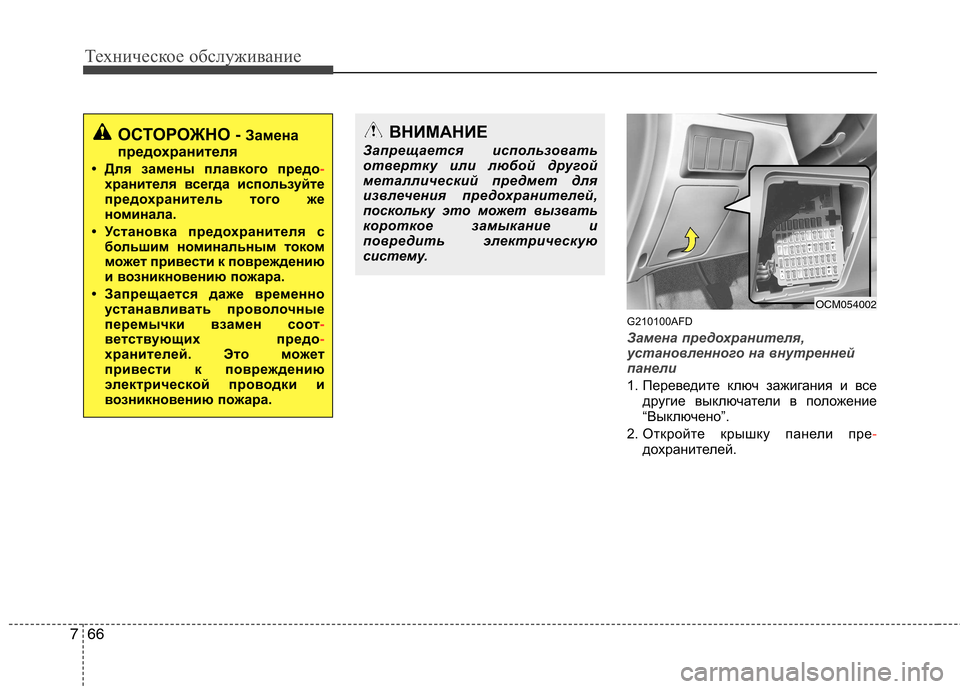

Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре
-дохранителей.
ОСТОРОЖНО - Замена
предохранителя
• Для замены плавкого предо
-хранителя всегда используйте
предохранитель того же
номинала.
• Установка предохранителя с большим номинальным током
может привести к повреждению
и возникновению пожара.
• Запрещается даже временно устанавливать проволочные
перемычки взамен соот
-ветствующих предо-хранителей. Это может
привести к повреждению
электрической проводки и
возникновению пожара.
ВНИМАНИЕ
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и
повредить электрическую
систему.
OCM054002

767
Техническое обслуживание

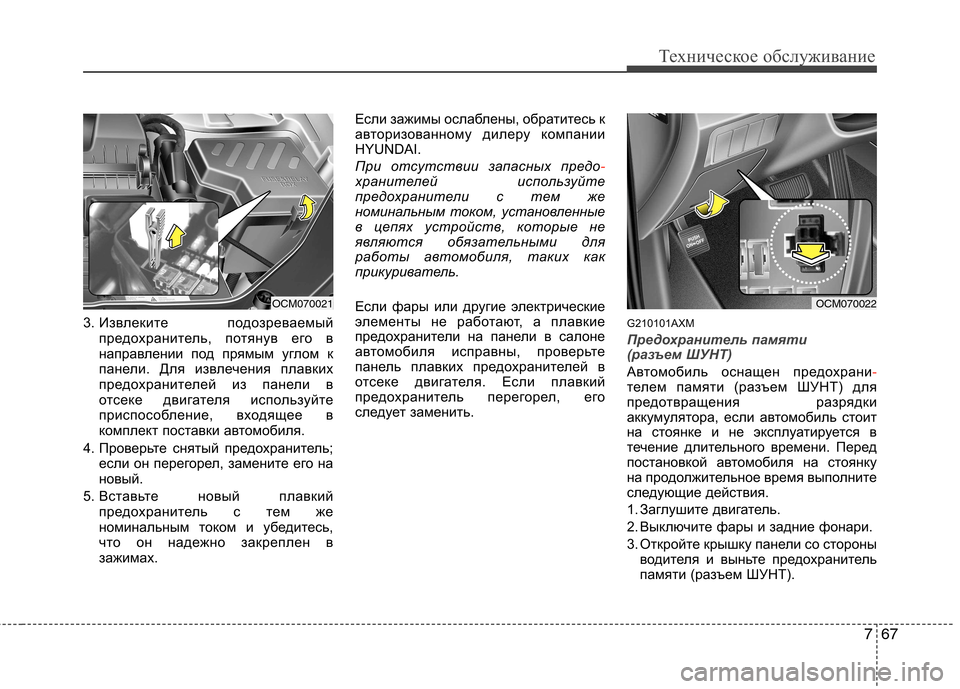

3. Извлеките подозреваемыйпредохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.
4. Проверьте снятый предохранитель; если он перегорел, замените его на
новый.
5. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. Если зажимы ослаблены, обратитесь к
авторизованному дилеру компании
HYUNDAI.
При отсутствии запасных предо
-хранителей используйте
предохранители с тем же
номинальным током, установленные
в цепях устройств, которые не
являются обязательными для
работы автомобиля, таких как
прикуриватель.
Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.
G210101AXM
Предохранитель памяти
(разъем ШУНТ)
Автомобиль оснащен предохрани-телем памяти (разъем ШУНТ) для
предотвращения разрядки
аккумулятора, если автомобиль стоит
на стоянке и не эксплуатируется в
течение длительного времени. Перед
постановкой автомобиля на стоянку
на продолжительное время выполните
следующие действия.
1. Заглушите двигатель.
2. Выключите фары и задние фонари.
3. Откройте крышку панели со стороны
водителя и выньте предохранитель
памяти (разъем ШУНТ).
OCM070021OCM070022
