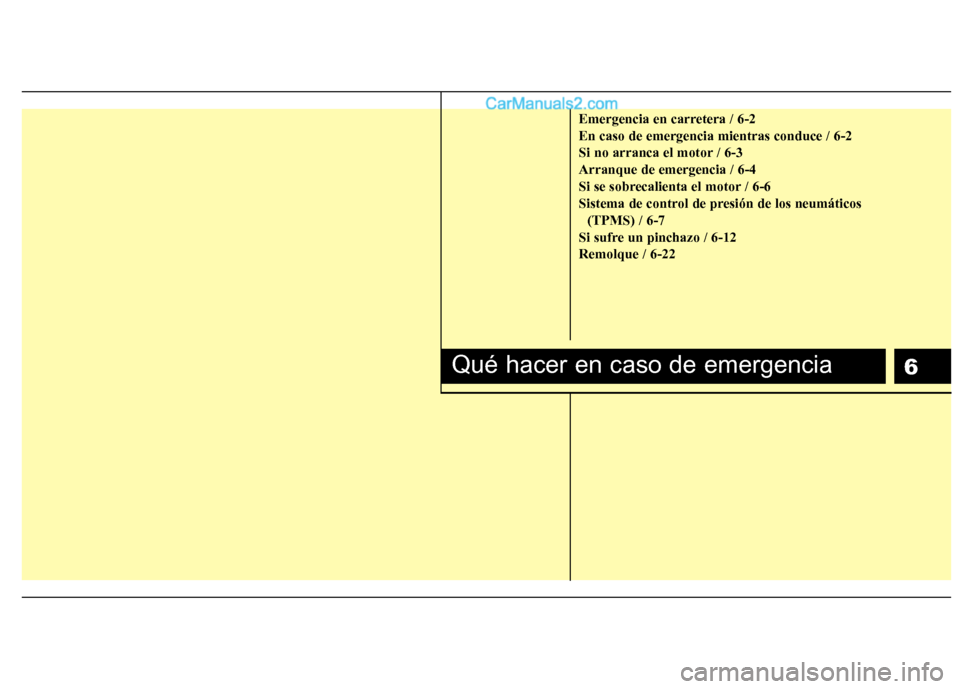

Hyundai Santa Fe 2012 Manual del propietario (in Spanish)

6
Emergencia en carretera / 6-2
En caso de emergencia mientras conduce / 6-2
Si no arranca el motor / 6-3
Arranque de emergencia / 6-4
Si se sobrecalienta el motor / 6-6

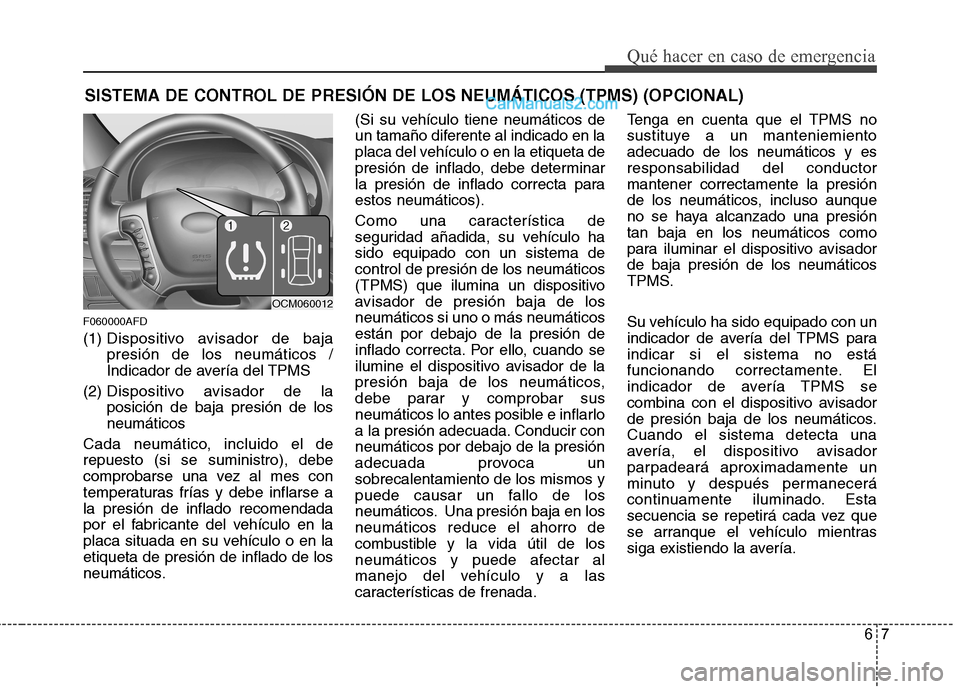

Sistema de control de presión de los neumáticos
(TPMS) / 6-7
Si sufre un pinchazo / 6-12
Remolque / 6-22
Qué hacer en caso de emergencia

Qué hacer en caso de emergencia
2 6

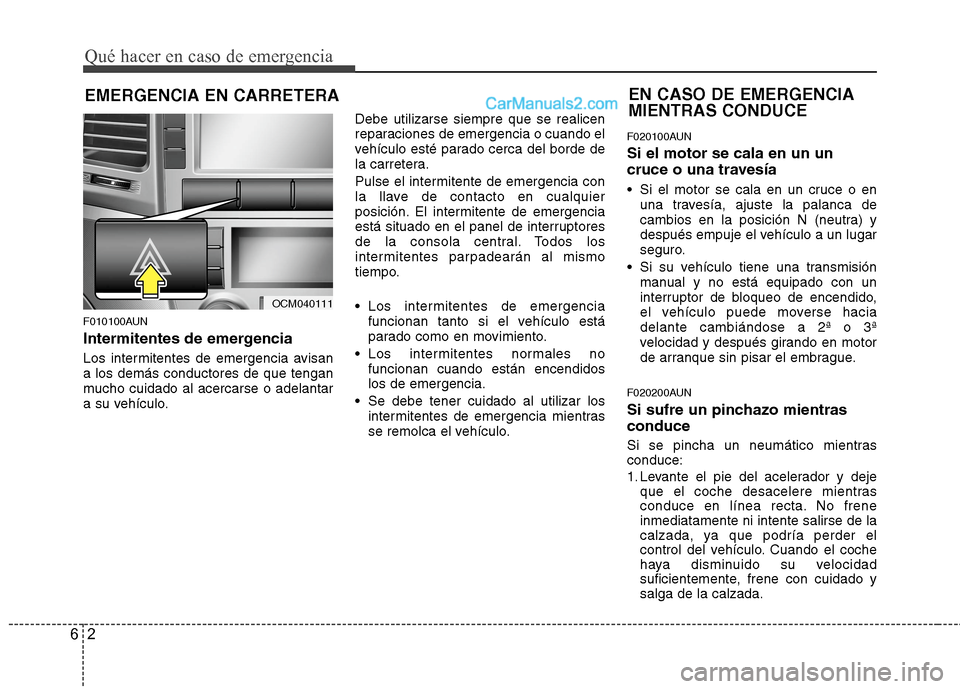

EMERGENCIA EN CARRETERA
F010100AUN
Intermitentes de emergencia
Los intermitentes de emergencia avisan
a los demás conductores de que tengan
mucho cuidado al acercarse o adelantar
a su vehículo.Debe utilizarse siempre que se realicen
reparaciones de emergencia o cuando el
vehículo esté parado cerca del borde de
la carretera.
Pulse el intermitente de emergencia con
la llave de contacto en cualquier
posición. El intermitente de emergencia
está situado en el panel de interruptores
de la consola central. Todos los
intermitentes parpadearán al mismo
tiempo.
Los intermitentes de emergencia
funcionan tanto si el vehículo está
parado como en movimiento.
Los intermitentes normales no
funcionan cuando están encendidos
los de emergencia.
Se debe tener cuidado al utilizar los
intermitentes de emergencia mientras
se remolca el vehículo.
F020100AUN
Si el motor se cala en un un
cruce o una travesía
Si el motor se cala en un cruce o en
una travesía, ajuste la palanca de
cambios en la posición N (neutra) y
después empuje el vehículo a un lugar
seguro.
Si su vehículo tiene una transmisión
manual y no está equipado con un
interruptor de bloqueo de encendido,
el vehículo puede moverse hacia
delante cambiándose a 2ª o 3ª
velocidad y después girando en motor
de arranque sin pisar el embrague.
F020200AUN
Si sufre un pinchazo mientras
conduce
Si se pincha un neumático mientras
conduce:
1. Levante el pie del acelerador y deje
que el coche desacelere mientras
conduce en línea recta. No frene
inmediatamente ni intente salirse de la
calzada, ya que podría perder el
control del vehículo. Cuando el coche
haya disminuido su velocidad
suficientemente, frene con cuidado y
salga de la calzada.
EN CASO DE EMERGENCIA
MIENTRAS CONDUCE
OCM040111

63
Qué hacer en caso de emergencia
Aléjese de la carretera tanto como sea
posible y estacione en un terreno firme
y horizontal. Si se encuentra en una
autopista de doble sentido, no aparque
en la mediana.
2. Cuando el coche se detenga,
encienda los intermitentes de
emergencia, accione el freno de
estacionamiento y lleve la palanca de
cambio a “P” (transmisión automática)
o a marcha atrás (palanca manual).
3. Haga que todos los pasajeros salgan
del coche. Asegúrese de que todos
salen por el lado del coche que está
alejado del tráfico.
4. Cuando cambie la rueda pinchada,
siga las instrucciones indicadas en
esta sección.
F020300AFD
Si el motor se para mientras
conduce
1. Reduzca gradualmente la velocidad y
continúe en línea recta. Salga de la
carretera con cuidado hacia un lugar
seguro.
2. Encienda los intermitentes de
emergencia.
3. Vuelva a intentar la puesta en marcha.
Si el vehículo no arranca, pida ayuda a
un concesionario HYUNDAI
autorizado o busque otra asistencia
técnica cualificada.
F030100AUN
Si el motor no se enciende o gira
muy despacio
1. Si su vehículo está equipado con
cambio automático, asegúrese de que
la palanca de cambio está en “N
(punto muerto)” o “P (estacionamiento)”
y el freno de emergencia accionado.
2. Compruebe las conexiones de la
batería para asegurarse de que están
limpias y bien apretadas.
3. Encienda la luz interior. Si la la luz se
atenúa o se apaga cuando enciende el
motor de arranque, es que la batería
está descargada.
4. Compruebe las conexiones del motor
de arranque para asegurarse de que
están bien apretadas.
5. No empuje ni arrastre el vehículo para
arrancarlo. Consulte las instrucciones
para “Arrancar con la batería de otro
vehículo”.
F030200AFD
Si el motor gira pero no arranca
1. Compruebe el nivel de combustible.
2. Con el contacto en la posición LOCK /
OFF, compruebe todos los conectores
de la bobina de encendido y las bujías.
Vuelva a conectar los que estén
desconectados o flojos.
3. Compruebe el conducto de
combustible en el compartimiento del
motor.
4. Si el motor sigue sin arrancar, pida
ayuda a un concesionario HYUNDAI
autorizado o busque otra asistencia
técnica cualificada.

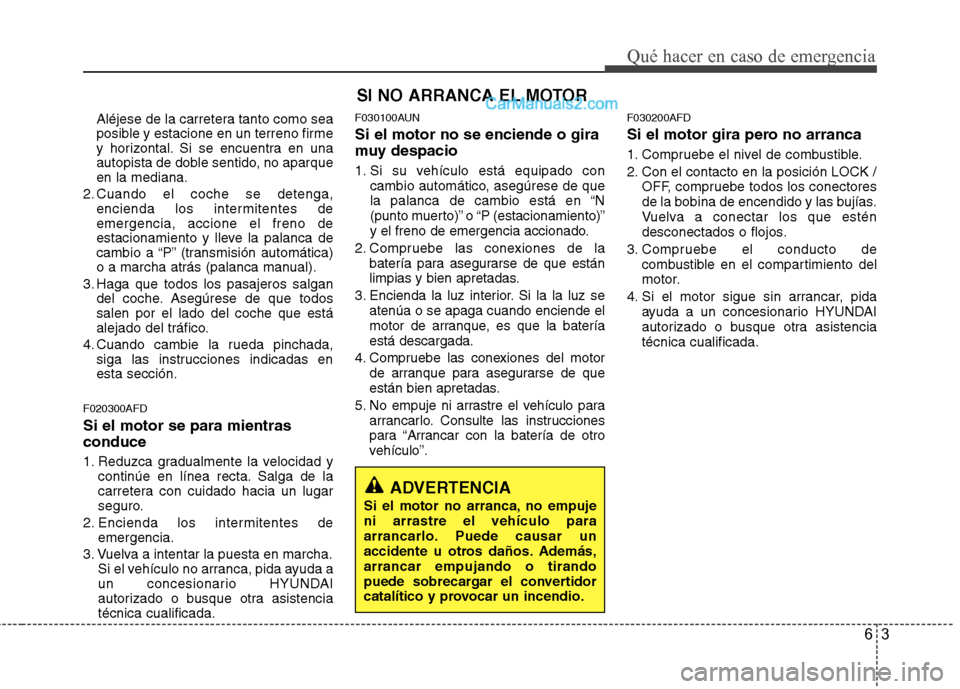

SI NO ARRANCA EL MOTOR
ADVERTENCIA
Si el motor no arranca, no empuje
ni arrastre el vehículo para
arrancarlo. Puede causar un
accidente u otros daños. Además,
arrancar empujando o tirando
puede sobrecargar el convertidor
catalítico y provocar un incendio.

Qué hacer en caso de emergencia
4 6

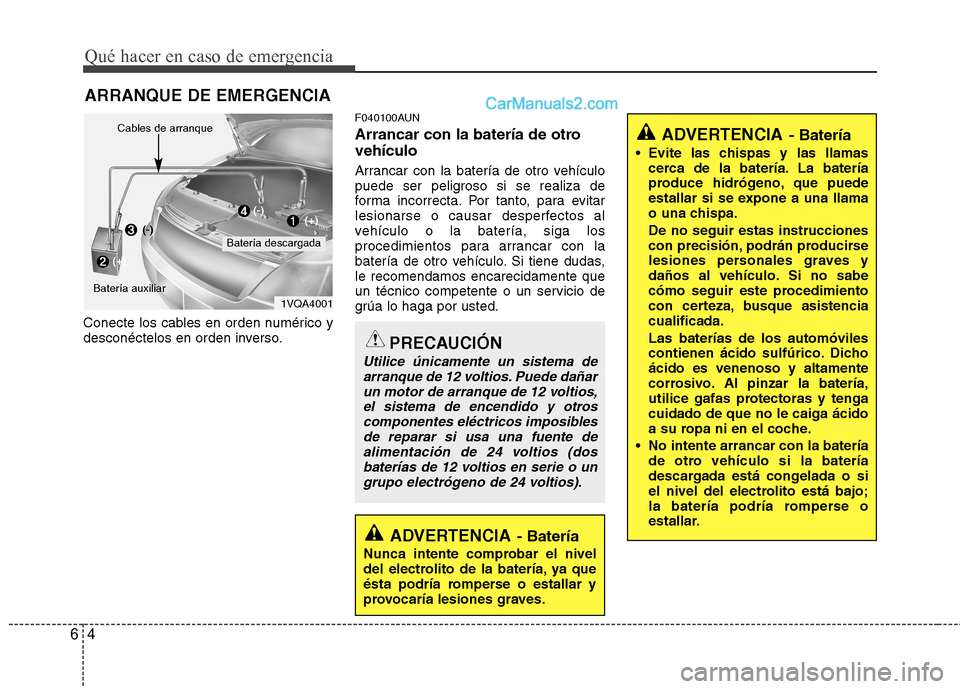

ARRANQUE DE EMERGENCIA
Conecte los cables en orden numérico y
desconéctelos en orden inverso.
F040100AUN
Arrancar con la batería de otro
vehículo
Arrancar con la batería de otro vehículo
puede ser peligroso si se realiza de
forma incorrecta. Por tanto, para evitar
lesionarse o causar desperfectos al
vehículo o la batería, siga los
procedimientos para arrancar con la
batería de otro vehículo. Si tiene dudas,
le recomendamos encarecidamente que
un técnico competente o un servicio de
grúa lo haga por usted.
PRECAUCIÓN
Utilice únicamente un sistema de
arranque de 12 voltios. Puede dañar
un motor de arranque de 12 voltios,
el sistema de encendido y otros
componentes eléctricos imposibles
de reparar si usa una fuente de
alimentación de 24 voltios (dos
baterías de 12 voltios en serie o un
grupo electrógeno de 24 voltios).
ADVERTENCIA- Batería
Nunca intente comprobar el nivel
del electrolito de la batería, ya que
ésta podría romperse o estallar y
provocaría lesiones graves.
1VQA4001
Batería descargada Cables de arranque
Batería auxiliar(-)
(+)
(+)(-)
ADVERTENCIA- Batería
Evite las chispas y las llamas
cerca de la batería. La batería
produce hidrógeno, que puede
estallar si se expone a una llama
o una chispa.
De no seguir estas instrucciones
con precisión, podrán producirse
lesiones personales graves y
daños al vehículo. Si no sabe
cómo seguir este procedimiento
con certeza, busque asistencia
cualificada.
Las baterías de los automóviles
contienen ácido sulfúrico. Dicho
ácido es venenoso y altamente
corrosivo. Al pinzar la batería,
utilice gafas protectoras y tenga
cuidado de que no le caiga ácido
a su ropa ni en el coche.
No intente arrancar con la batería
de otro vehículo si la batería
descargada está congelada o si
el nivel del electrolito está bajo;
la batería podría romperse o
estallar.

65
Qué hacer en caso de emergencia
F040101AFD
Procedimiento para arrancar con la
batería de otro vehículo
1. Asegúrese de que la batería auxiliar es
de 12 voltios con el borne negativo a
masa.
2. Si la batería auxiliar está en otro
vehículo, no permita que los vehículos
se toquen.
3. Desconecte todas las cargas
eléctricas innecesarias.
4. Conecte los cables de arranque en la
secuencia exacta que se muestra en la
figura. Primero conecte un extremo del
cable de arranque al borne positivo de
la batería descargada (1) y el otro
extremo al borne positivo de la batería
auxiliar (2). A continuación conecte un
extremo del cable de arranque al
borne negativo de la batería auxiliar
(3) y el otro extremo a un punto sólido,
fijo y metálico (por ejemplo, el soporte
elevador del motor) alejado de la
batería (4). No lo conecte a ninguna
parte que se mueva cuando el motor
esté girando.
No deje que los cables de arranque
entren en contacto con nada excepto
con los bornes correctos de la batería
o la masa correcta. No se apoye sobre
la batería cuando realice las
conexiones.5. Arranque el motor con la batería
auxiliar y deje que funcione a 2000
rpm, a continuación arranque el motor
del vehículo con la batería
descargada.
Si la causa que ha provocado la
descarga de la batería no es evidente,
haga que un concesionario autorizado
HYUNDAI revise el vehículo.
F040200AUN
Arrancar empujando
No arranque el vehículo con cambio
manual empujándolo, ya que puede
dañar el sistema de control de
emisiones.
Los vehículos equipados con cambio
automático no se pueden arrancar
empujando.
Siga las instrucciones de este capítulo
para arrancar con la batería de otro
vehículo.
PRECAUCIÓN-
Cables de la batería
No conecte los cables de arranque
del borne negativo de la batería
auxiliar al borne negativo de la
batería descargada. Esto puede
hacer que la batería descargada se
caliente excesivamente, se agriete y
pierda ácido.
ADVERTENCIA
Nunca remolque un vehículo para
arrancarlo, ya que el movimiento
brusco que produce el motor al
encenderse podría causar una
colisión con el vehículo
remolcador.

Qué hacer en caso de emergencia
6 6

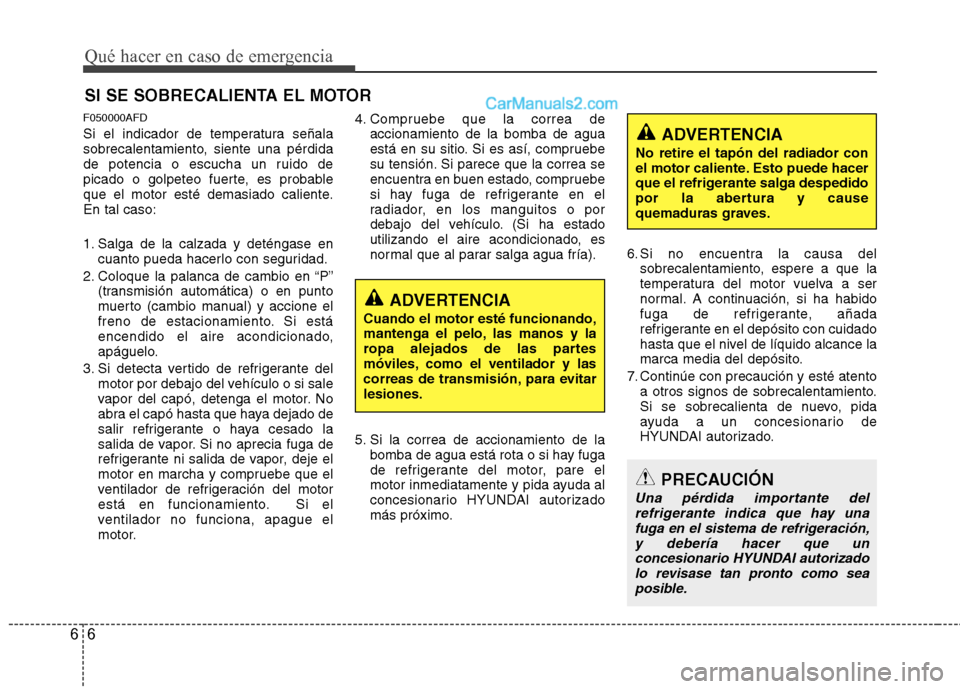

SI SE SOBRECALIENTA EL MOTOR
F050000AFD
Si el indicador de temperatura señala
sobrecalentamiento, siente una pérdida
de potencia o escucha un ruido de
picado o golpeteo fuerte, es probable
que el motor esté demasiado caliente.
En tal caso:
1. Salga de la calzada y deténgase en
cuanto pueda hacerlo con seguridad.
2. Coloque la palanca de cambio en “P”
(transmisión automática) o en punto
muerto (cambio manual) y accione el
freno de estacionamiento. Si está
encendido el aire acondicionado,
apáguelo.
3. Si detecta vertido de refrigerante del
motor por debajo del vehículo o si sale
vapor del capó, detenga el motor. No
abra el capó hasta que haya dejado de
salir refrigerante o haya cesado la
salida de vapor. Si no aprecia fuga de
refrigerante ni salida de vapor, deje el
motor en marcha y compruebe que el
ventilador de refrigeración del motor
está en funcionamiento. Si el
ventilador no funciona, apague el
motor.4. Compruebe que la correa de
accionamiento de la bomba de agua
está en su sitio. Si es así, compruebe
su tensión. Si parece que la correa se
encuentra en buen estado, compruebe
si hay fuga de refrigerante en el
radiador, en los manguitos o por
debajo del vehículo. (Si ha estado
utilizando el aire acondicionado, es
normal que al parar salga agua fría).
5. Si la correa de accionamiento de la
bomba de agua está rota o si hay fuga
de refrigerante del motor, pare el
motor inmediatamente y pida ayuda al
concesionario HYUNDAI autorizado
más próximo.6. Si no encuentra la causa del
sobrecalentamiento, espere a que la
temperatura del motor vuelva a ser
normal. A continuación, si ha habido
fuga de refrigerante, añada
refrigerante en el depósito con cuidado
hasta que el nivel de líquido alcance la
marca media del depósito.
7. Continúe con precaución y esté atento
a otros signos de sobrecalentamiento.
Si se sobrecalienta de nuevo, pida
ayuda a un concesionario de
HYUNDAI autorizado.
ADVERTENCIA
Cuando el motor esté funcionando,
mantenga el pelo, las manos y la
ropa alejados de las partes
móviles, como el ventilador y las
correas de transmisión, para evitar
lesiones.
PRECAUCIÓN
Una pérdida importante del
refrigerante indica que hay una
fuga en el sistema de refrigeración,
y debería hacer que un
concesionario HYUNDAI autorizado
lo revisase tan pronto como sea
posible.
ADVERTENCIA
No retire el tapón del radiador con
el motor caliente. Esto puede hacer
que el refrigerante salga despedido
por la abertura y cause
quemaduras graves.

67
Qué hacer en caso de emergencia
SISTEMA DE CONTROL DE PRESIÓN DE LOS NEUMÁTICOS (TPMS) (OPCIONAL)
F060000AFD
(1) Dispositivo avisador de baja
presión de los neumáticos /
Indicador de avería del TPMS
(2) Dispositivo avisador de la
posición de baja presión de los
neumáticos
Cada neumático, incluido el de
repuesto (si se suministro), debe
comprobarse una vez al mes con
temperaturas frías y debe inflarse a
la presión de inflado recomendada
por el fabricante del vehículo en la
placa situada en su vehículo o en la
etiqueta de presión de inflado de los
neumáticos.(Si su vehículo tiene neumáticos de
un tamaño diferente al indicado en la
placa del vehículo o en la etiqueta de
presión de inflado, debe determinar
la presión de inflado correcta para
estos neumáticos).
Como una característica de
seguridad añadida, su vehículo ha
sido equipado con un sistema de
control de presión de los neumáticos
(TPMS) que ilumina un dispositivo
avisador de presión baja de los
neumáticos si uno o más neumáticos
están por debajo de la presión de
inflado correcta. Por ello, cuando se
ilumine el dispositivo avisador de la
presión baja de los neumáticos,
debe parar y comprobar sus
neumáticos lo antes posible e inflarlo
a la presión adecuada. Conducir con
neumáticos por debajo de la presión
adecuada provoca un
sobrecalentamiento de los mismos y
puede causar un fallo de los
neumáticos. Una presión baja en los
neumáticos reduce el ahorro de
combustible y la vida útil de los
neumáticos y puede afectar al
manejo del vehículo y a las
características de frenada.Tenga en cuenta que el TPMS no
sustituye a un manteniemiento
adecuado de los neumáticos y es
responsabilidad del conductor
mantener correctamente la presión
de los neumáticos, incluso aunque
no se haya alcanzado una presión
tan baja en los neumáticos como
para iluminar el dispositivo avisador
de baja presión de los neumáticos
TPMS.
Su vehículo ha sido equipado con un
indicador de avería del TPMS para
indicar si el sistema no está
funcionando correctamente. El
indicador de avería TPMS se
combina con el dispositivo avisador
de presión baja de los neumáticos.
Cuando el sistema detecta una
avería, el dispositivo avisador
parpadeará aproximadamente un
minuto y después permanecerá
continuamente iluminado. Esta
secuencia se repetirá cada vez que
se arranque el vehículo mientras
siga existiendo la avería.
OCM060012

Qué hacer en caso de emergencia
8 6

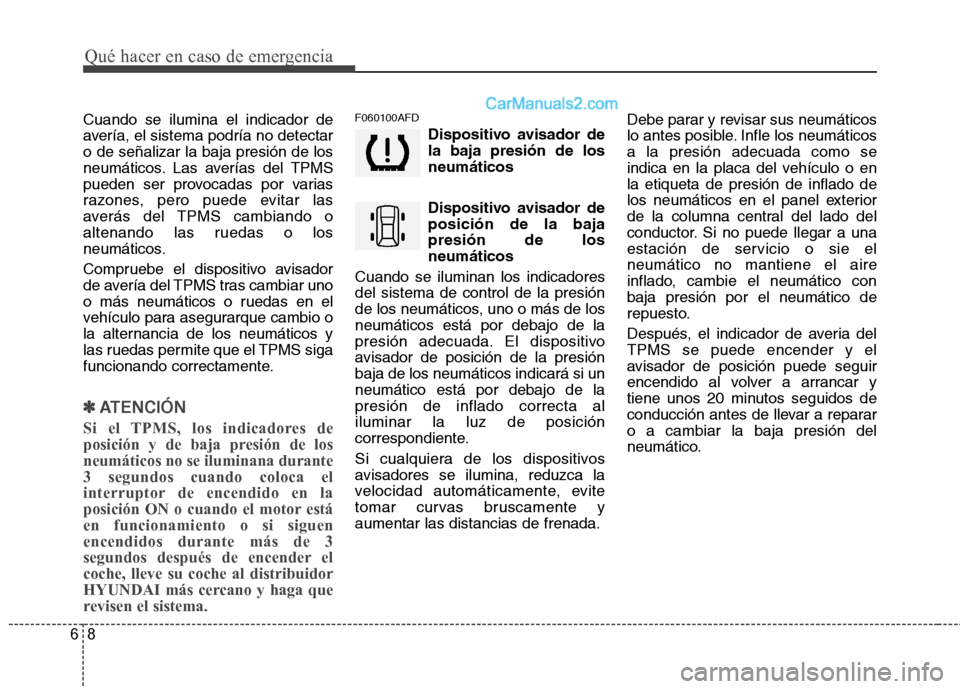

Cuando se ilumina el indicador de
avería, el sistema podría no detectar
o de señalizar la baja presión de los
neumáticos. Las averías del TPMS
pueden ser provocadas por varias
razones, pero puede evitar las
averás del TPMS cambiando o
altenando las ruedas o los
neumáticos.
Compruebe el dispositivo avisador
de avería del TPMS tras cambiar uno
o más neumáticos o ruedas en el
vehículo para asegurarque cambio o
la alternancia de los neumáticos y
las ruedas permite que el TPMS siga
funcionando correctamente.
✽ ✽
ATENCIÓN
Si el TPMS, los indicadores de
posición y de baja presión de los
neumáticos no se iluminana durante
3 segundos cuando coloca el
interruptor de encendido en la
posición ON o cuando el motor está
en funcionamiento o si siguen
encendidos durante más de 3
segundos después de encender el
coche, lleve su coche al distribuidor
HYUNDAI más cercano y haga que
revisen el sistema.
F060100AFD
Dispositivo avisador de
la baja presión de los
neumáticos
Dispositivo avisador de
posición de la baja
presión de los
neumáticos
Cuando se iluminan los indicadores
del sistema de control de la presión
de los neumáticos, uno o más de los
neumáticos está por debajo de la
presión adecuada. El dispositivo
avisador de posición de la presión
baja de los neumáticos indicará si un
neumático está por debajo de la
presión de inflado correcta al
iluminar la luz de posición
correspondiente.
Si cualquiera de los dispositivos
avisadores se ilumina, reduzca la
velocidad automáticamente, evite
tomar curvas bruscamente y
aumentar las distancias de frenada.Debe parar y revisar sus neumáticos
lo antes posible. Infle los neumáticos
a la presión adecuada como se
indica en la placa del vehículo o en
la etiqueta de presión de inflado de
los neumáticos en el panel exterior
de la columna central del lado del
conductor. Si no puede llegar a una
estación de servicio o sie el
neumático no mantiene el aire
inflado, cambie el neumático con
baja presión por el neumático de
repuesto.
Después, el indicador de averia del
TPMS se puede encender y el
avisador de posición puede seguir
encendido al volver a arrancar y
tiene unos 20 minutos seguidos de
conducción antes de llevar a reparar
o a cambiar la baja presión del
neumático.

69
Qué hacer en caso de emergencia

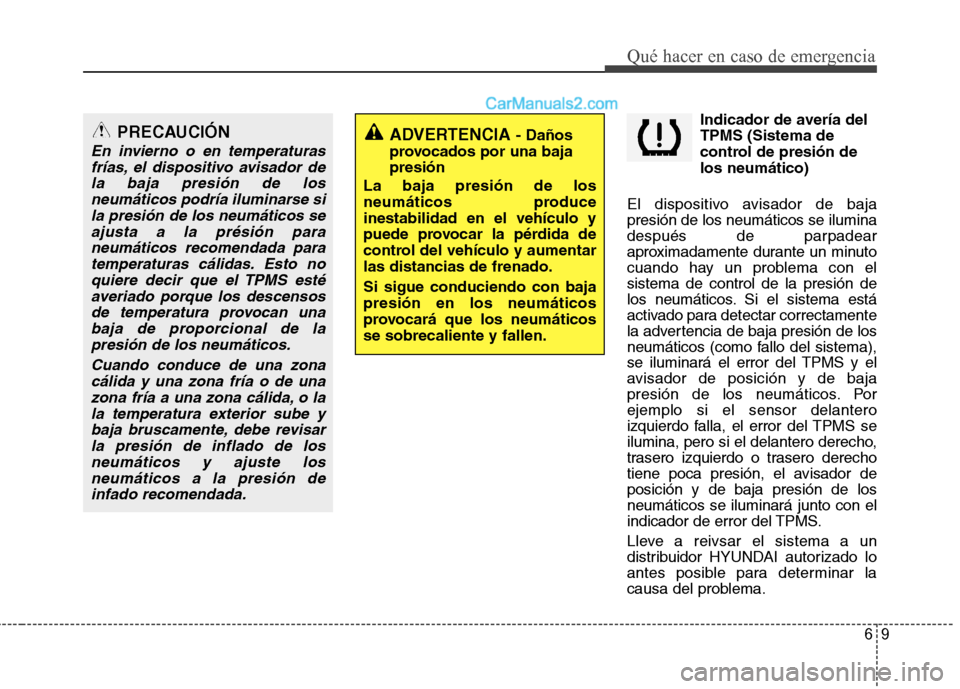

Indicador de avería del
TPMS (Sistema de
control de presión de
los neumático)
El dispositivo avisador de baja
presión de los neumáticos se ilumina
después de parpadear
aproximadamente durante un minuto
cuando hay un problema con el
sistema de control de la presión de
los neumáticos. Si el sistema está
activado para detectar correctamente
la advertencia de baja presión de los
neumáticos (como fallo del sistema),
se iluminará el error del TPMS y el
avisador de posición y de baja
presión de los neumáticos. Por
ejemplo si el sensor delantero
izquierdo falla, el error del TPMS se
ilumina, pero si el delantero derecho,
trasero izquierdo o trasero derecho
tiene poca presión, el avisador de
posición y de baja presión de los
neumáticos se iluminará junto con el
indicador de error del TPMS.
Lleve a reivsar el sistema a un
distribuidor HYUNDAI autorizado lo
antes posible para determinar la
causa del problema.
ADVERTENCIA - Daños
provocados por una baja
presión
La baja presión de los
neumáticos produce
inestabilidad en el vehículo y
puede provocar la pérdida de
control del vehículo y aumentar
las distancias de frenado.
Si sigue conduciendo con baja
presión en los neumáticos
provocará que los neumáticos
se sobrecaliente y fallen.PRECAUCIÓN
En invierno o en temperaturas
frías, el dispositivo avisador de
la baja presión de los
neumáticos podría iluminarse si
la presión de los neumáticos se
ajusta a la présión para
neumáticos recomendada para
temperaturas cálidas. Esto no
quiere decir que el TPMS esté
averiado porque los descensos
de temperatura provocan una
baja de proporcional de la
presión de los neumáticos.
Cuando conduce de una zona
cálida y una zona fría o de una
zona fría a una zona cálida, o la
la temperatura exterior sube y
baja bruscamente, debe revisar
la presión de inflado de los
neumáticos y ajuste los
neumáticos a la presión de
infado recomendada.

Qué hacer en caso de emergencia
10 6

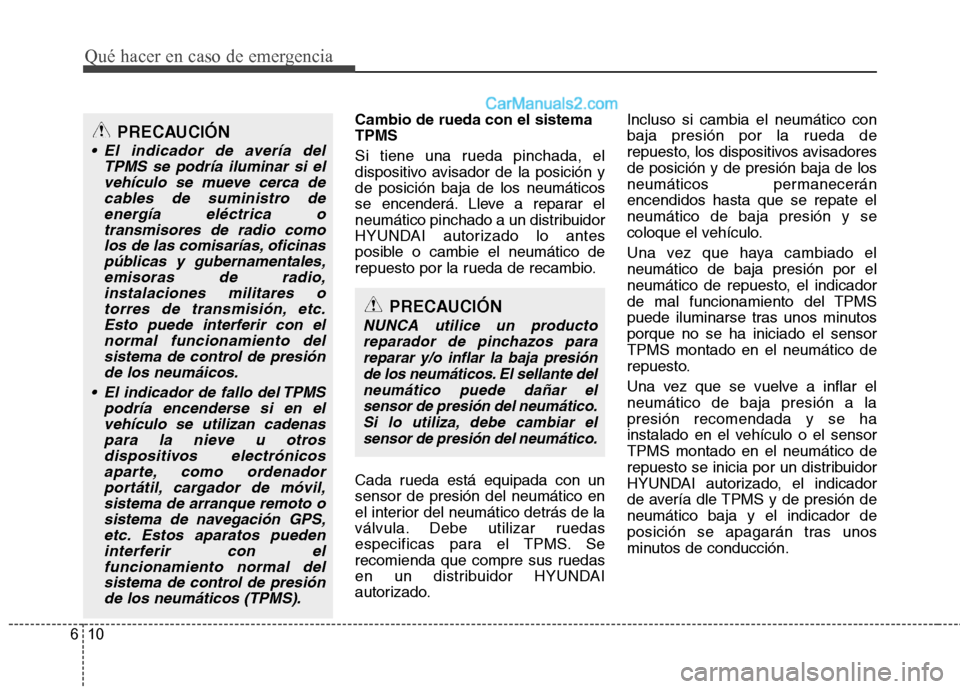

Cambio de rueda con el sistema
TPMS
Si tiene una rueda pinchada, el
dispositivo avisador de la posición y
de posición baja de los neumáticos
se encenderá. Lleve a reparar el
neumático pinchado a un distribuidor
HYUNDAI autorizado lo antes
posible o cambie el neumático de
repuesto por la rueda de recambio.
Cada rueda está equipada con un
sensor de presión del neumático en
el interior del neumático detrás de la
válvula. Debe utilizar ruedas
especificas para el TPMS. Se
recomienda que compre sus ruedas
en un distribuidor HYUNDAI
autorizado.Incluso si cambia el neumático con
baja presión por la rueda de
repuesto, los dispositivos avisadores
de posición y de presión baja de los
neumáticos permanecerán
encendidos hasta que se repate el
neumático de baja presión y se
coloque el vehículo.
Una vez que haya cambiado el
neumático de baja presión por el
neumático de repuesto, el indicador
de mal funcionamiento del TPMS
puede iluminarse tras unos minutos
porque no se ha iniciado el sensor
TPMS montado en el neumático de
repuesto.
Una vez que se vuelve a inflar el
neumático de baja presión a la
presión recomendada y se ha
instalado en el vehículo o el sensor
TPMS montado en el neumático de
repuesto se inicia por un distribuidor
HYUNDAI autorizado, el indicador
de avería dle TPMS y de presión de
neumático baja y el indicador de
posición se apagarán tras unos
minutos de conducción.PRECAUCIÓN
El indicador de avería del
TPMS se podría iluminar si el
vehículo se mueve cerca de
cables de suministro de
energía eléctrica o
transmisores de radio como
los de las comisarías, oficinas
públicas y gubernamentales,
emisoras de radio,
instalaciones militares o
torres de transmisión, etc.
Esto puede interferir con el
normal funcionamiento del
sistema de control de presión
de los neumáicos.
El indicador de fallo del TPMS
podría encenderse si en el
vehículo se utilizan cadenas
para la nieve u otros
dispositivos electrónicos
aparte, como ordenador
portátil, cargador de móvil,
sistema de arranque remoto o
sistema de navegación GPS,
etc. Estos aparatos pueden
interferir con el
funcionamiento normal del
sistema de control de presión
de los neumáticos (TPMS).
PRECAUCIÓN
NUNCA utilice un producto
reparador de pinchazos para
reparar y/o inflar la baja presión
de los neumáticos. El sellante del
neumático puede dañar el
sensor de presión del neumático.
Si lo utiliza, debe cambiar el
sensor de presión del neumático.
