611
Qué hacer en caso de emergencia

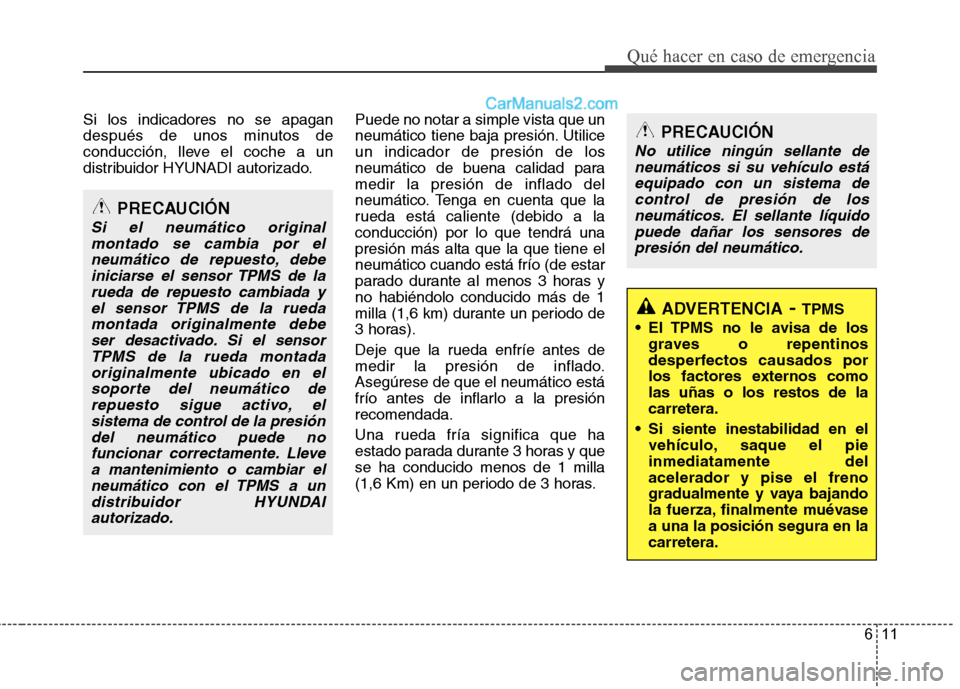

Si los indicadores no se apagan
después de unos minutos de
conducción, lleve el coche a un
distribuidor HYUNADI autorizado.Puede no notar a simple vista que un
neumático tiene baja presión. Utilice
un indicador de presión de los
neumático de buena calidad para
medir la presión de inflado del
neumático. Tenga en cuenta que la
rueda está caliente (debido a la
conducción) por lo que tendrá una
presión más alta que la que tiene el
neumático cuando está frío (de estar
parado durante al menos 3 horas y
no habiéndolo conducido más de 1
milla (1,6 km) durante un periodo de
3 horas).
Deje que la rueda enfríe antes de
medir la presión de inflado.
Asegúrese de que el neumático está
frío antes de inflarlo a la presión
recomendada.
Una rueda fría significa que ha
estado parada durante 3 horas y que
se ha conducido menos de 1 milla
(1,6 Km) en un periodo de 3 horas.
ADVERTENCIA- TPMS
El TPMS no le avisa de los
graves o repentinos
desperfectos causados por
los factores externos como
las uñas o los restos de la
carretera.
Si siente inestabilidad en el
vehículo, saque el pie
inmediatamente del
acelerador y pise el freno
gradualmente y vaya bajando
la fuerza, finalmente muévase
a una la posición segura en la
carretera.
PRECAUCIÓN
Si el neumático original
montado se cambia por el
neumático de repuesto, debe
iniciarse el sensor TPMS de la
rueda de repuesto cambiada y
el sensor TPMS de la rueda
montada originalmente debe
ser desactivado. Si el sensor
TPMS de la rueda montada
originalmente ubicado en el
soporte del neumático de
repuesto sigue activo, el
sistema de control de la presión
del neumático puede no
funcionar correctamente. Lleve
a mantenimiento o cambiar el
neumático con el TPMS a un
distribuidor HYUNDAI
autorizado.
PRECAUCIÓN
No utilice ningún sellante de
neumáticos si su vehículo está
equipado con un sistema de
control de presión de los
neumáticos. El sellante líquido
puede dañar los sensores de
presión del neumático.

Qué hacer en caso de emergencia
12 6
F070100AEN

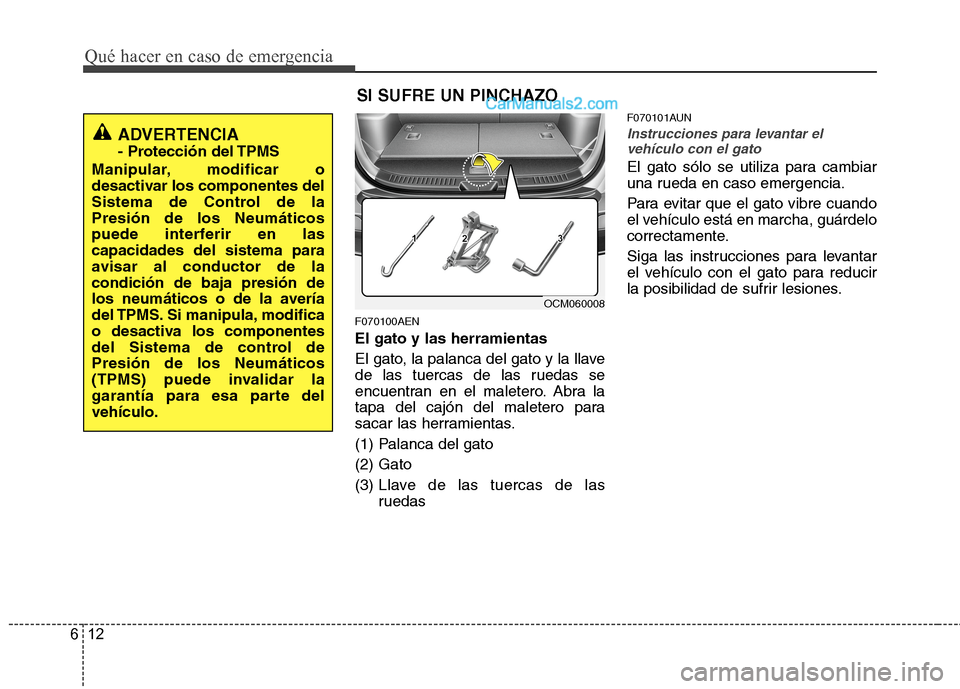

El gato y las herramientas
El gato, la palanca del gato y la llave
de las tuercas de las ruedas se
encuentran en el maletero. Abra la
tapa del cajón del maletero para
sacar las herramientas.
(1) Palanca del gato
(2) Gato
(3) Llave de las tuercas de las
ruedas
F070101AUN
Instrucciones para levantar el
vehículo con el gato
El gato sólo se utiliza para cambiar
una rueda en caso emergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
correctamente.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
OCM060008
ADVERTENCIA
- Protección del TPMS
Manipular, modificar o
desactivar los componentes del
Sistema de Control de la
Presión de los Neumáticos
puede interferir en las
capacidades del sistema para
avisar al conductor de la
condición de baja presión de
los neumáticos o de la avería
del TPMS. Si manipula, modifica
o desactiva los componentes
del Sistema de control de
Presión de los Neumáticos
(TPMS) puede invalidar la
garantía para esa parte del
vehículo.
SI SUFRE UN PINCHAZO

613
Qué hacer en caso de emergencia
F070200AEN

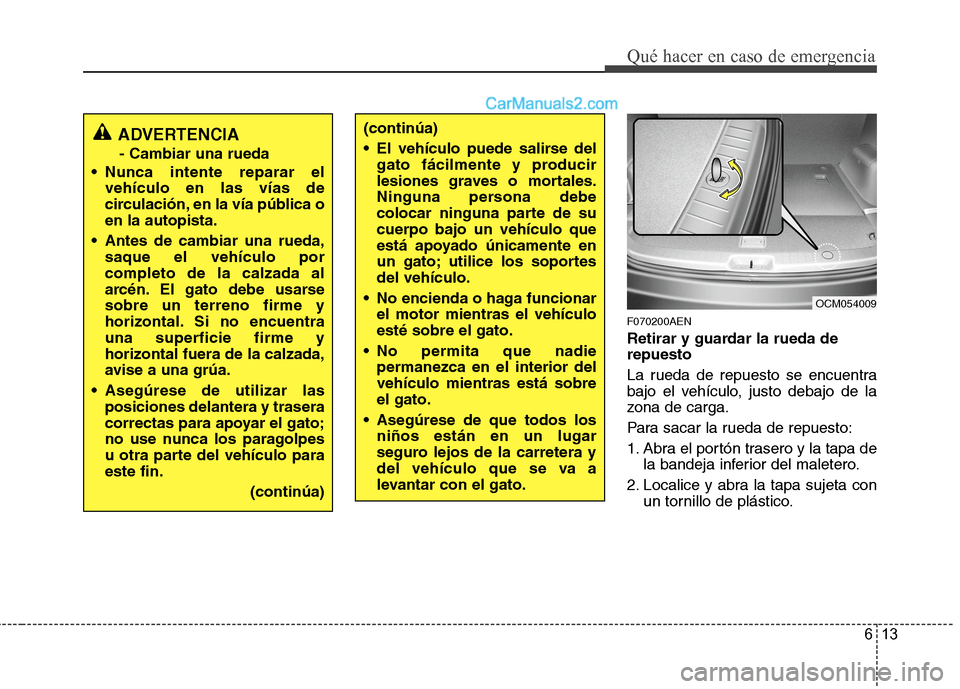

Retirar y guardar la rueda de
repuesto
La rueda de repuesto se encuentra
bajo el vehículo, justo debajo de la
zona de carga.
Para sacar la rueda de repuesto:
1. Abra el portón trasero y la tapa de
la bandeja inferior del maletero.
2. Localice y abra la tapa sujeta con
un tornillo de plástico.
ADVERTENCIA
- Cambiar una rueda
Nunca intente reparar el
vehículo en las vías de
circulación, en la vía pública o
en la autopista.
Antes de cambiar una rueda,
saque el vehículo por
completo de la calzada al
arcén. El gato debe usarse
sobre un terreno firme y
horizontal. Si no encuentra
una superficie firme y
horizontal fuera de la calzada,
avise a una grúa.
Asegúrese de utilizar las
posiciones delantera y trasera
correctas para apoyar el gato;
no use nunca los paragolpes
u otra parte del vehículo para
este fin.
(continúa)
OCM054009
(continúa)
El vehículo puede salirse del
gato fácilmente y producir
lesiones graves o mortales.
Ninguna persona debe
colocar ninguna parte de su
cuerpo bajo un vehículo que
está apoyado únicamente en
un gato; utilice los soportes
del vehículo.
No encienda o haga funcionar
el motor mientras el vehículo
esté sobre el gato.
No permita que nadie
permanezca en el interior del
vehículo mientras está sobre
el gato.
Asegúrese de que todos los
niños están en un lugar
seguro lejos de la carretera y
del vehículo que se va a
levantar con el gato.

Qué hacer en caso de emergencia
14 6

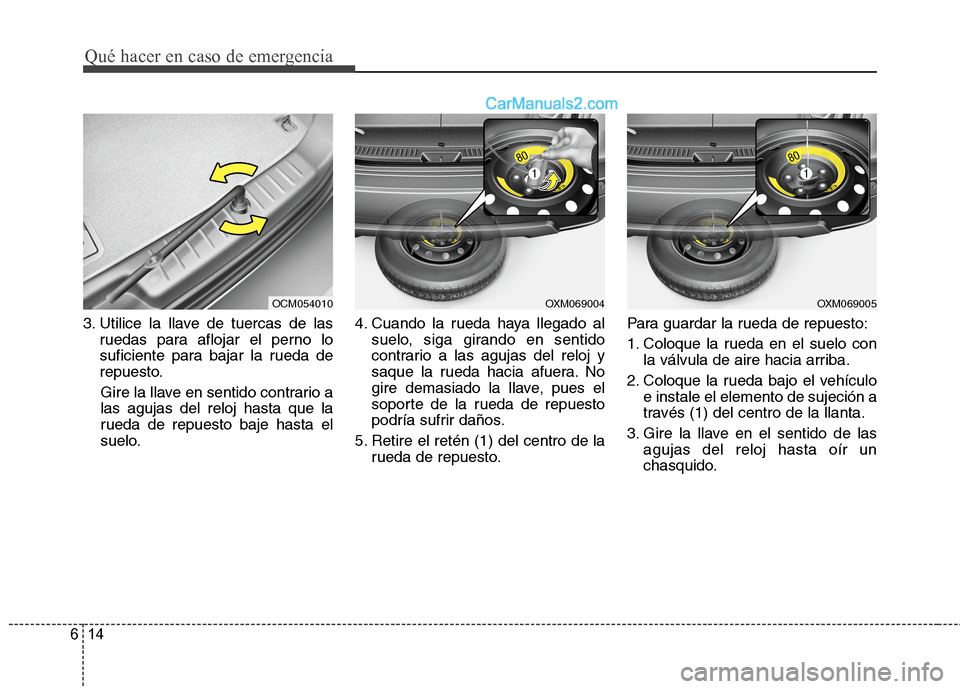

3. Utilice la llave de tuercas de las
ruedas para aflojar el perno lo
suficiente para bajar la rueda de
repuesto.
Gire la llave en sentido contrario a
las agujas del reloj hasta que la
rueda de repuesto baje hasta el
suelo.4. Cuando la rueda haya llegado al
suelo, siga girando en sentido
contrario a las agujas del reloj y
saque la rueda hacia afuera. No
gire demasiado la llave, pues el
soporte de la rueda de repuesto
podría sufrir daños.
5. Retire el retén (1) del centro de la
rueda de repuesto.Para guardar la rueda de repuesto:
1. Coloque la rueda en el suelo con
la válvula de aire hacia arriba.
2. Coloque la rueda bajo el vehículo
e instale el elemento de sujeción a
través (1) del centro de la llanta.
3. Gire la llave en el sentido de las
agujas del reloj hasta oír un
chasquido.
OCM054010OXM069005OXM069004

615
Qué hacer en caso de emergencia
F070300AFD

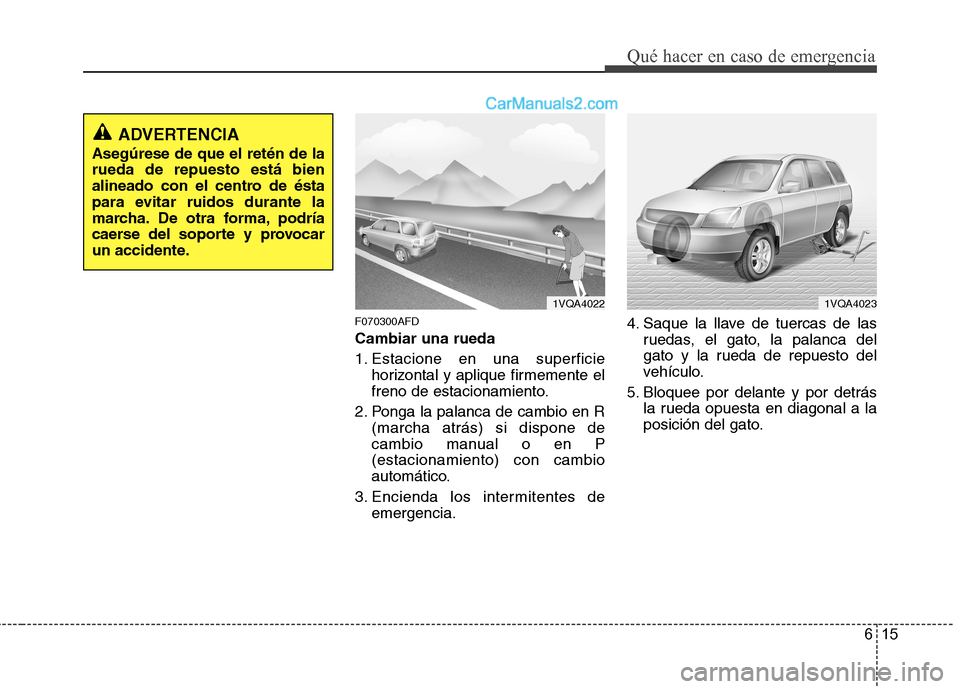

Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Ponga la palanca de cambio en R
(marcha atrás) si dispone de
cambio manual o en P
(estacionamiento) con cambio
automático.
3. Encienda los intermitentes de
emergencia.4. Saque la llave de tuercas de las
ruedas, el gato, la palanca del
gato y la rueda de repuesto del
vehículo.
5. Bloquee por delante y por detrás
la rueda opuesta en diagonal a la
posición del gato.
ADVERTENCIA
Asegúrese de que el retén de la
rueda de repuesto está bien
alineado con el centro de ésta
para evitar ruidos durante la
marcha. De otra forma, podría
caerse del soporte y provocar
un accidente.
1VQA40221VQA4023

Qué hacer en caso de emergencia
16 6

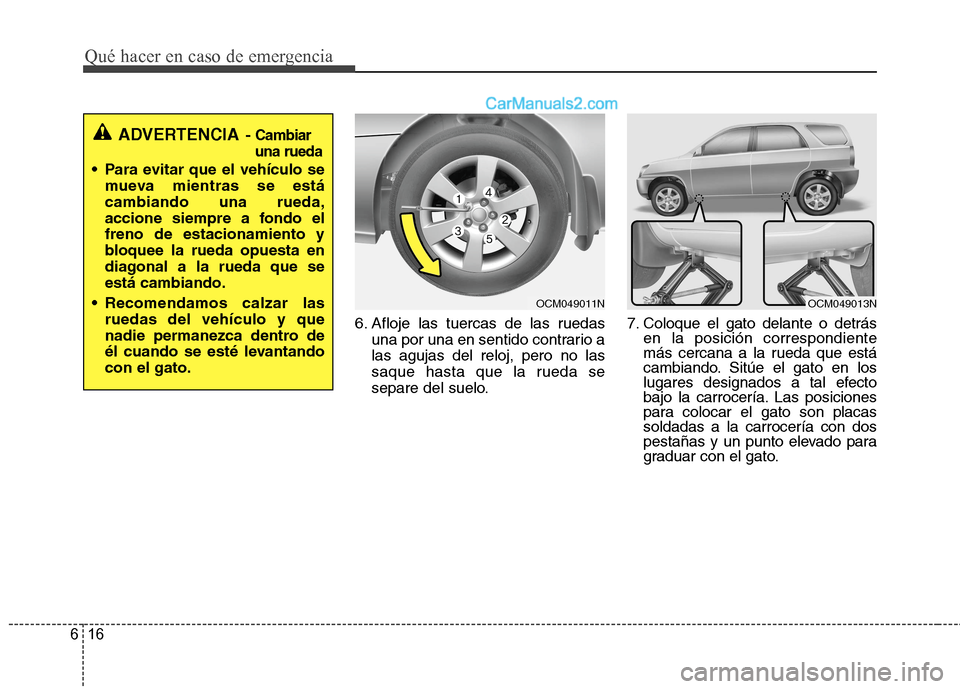

6. Afloje las tuercas de las ruedas
una por una en sentido contrario a
las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo.7. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placas
soldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ADVERTENCIA- Cambiar
una rueda
Para evitar que el vehículo se
mueva mientras se está
cambiando una rueda,
accione siempre a fondo el
freno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que se
está cambiando.
Recomendamos calzar las
ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantando
con el gato.
OCM049011NOCM049013N

617
Qué hacer en caso de emergencia

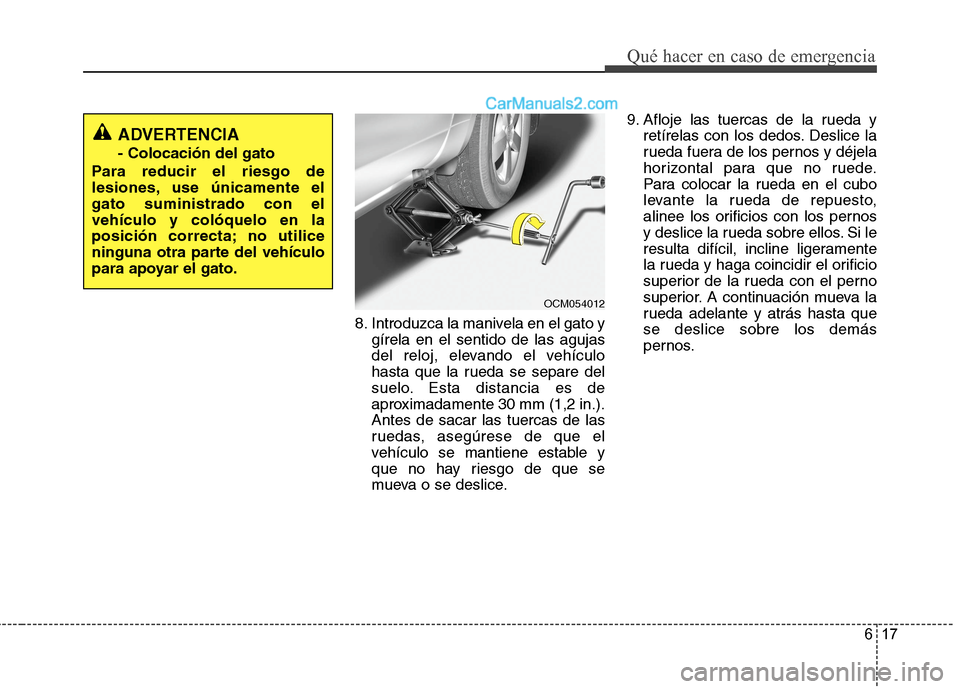

8. Introduzca la manivela en el gato y
gírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).
Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice.9. Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede.
Para colocar la rueda en el cubo
levante la rueda de repuesto,
alinee los orificios con los pernos
y deslice la rueda sobre ellos. Si le
resulta difícil, incline ligeramente
la rueda y haga coincidir el orificio
superior de la rueda con el perno
superior. A continuación mueva la
rueda adelante y atrás hasta que
se deslice sobre los demás
pernos.
ADVERTENCIA
- Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente el
gato suministrado con el
vehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
OCM054012

Qué hacer en caso de emergencia
18 6

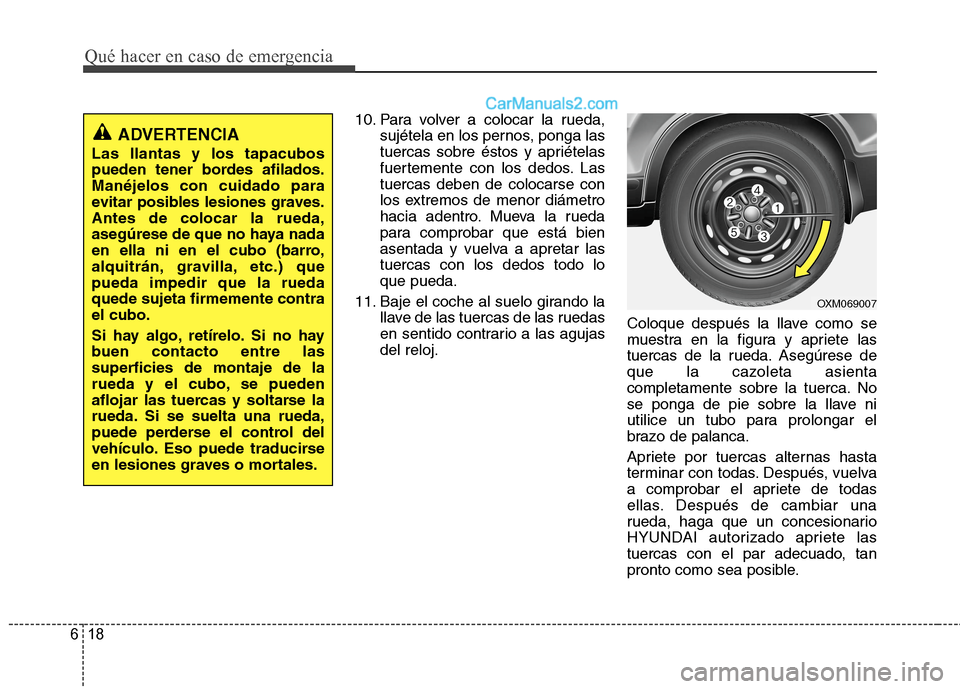

10. Para volver a colocar la rueda,
sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos. Las
tuercas deben de colocarse con
los extremos de menor diámetro
hacia adentro. Mueva la rueda
para comprobar que está bien
asentada y vuelva a apretar las
tuercas con los dedos todo lo
que pueda.
11. Baje el coche al suelo girando la
llave de las tuercas de las ruedas
en sentido contrario a las agujas
del reloj.Coloque después la llave como se
muestra en la figura y apriete las
tuercas de la rueda. Asegúrese de
que la cazoleta asienta
completamente sobre la tuerca. No
se ponga de pie sobre la llave ni
utilice un tubo para prolongar el
brazo de palanca.
Apriete por tuercas alternas hasta
terminar con todas. Después, vuelva
a comprobar el apriete de todas
ellas. Después de cambiar una
rueda, haga que un concesionario
HYUNDAI autorizado apriete las
tuercas con el par adecuado, tan
pronto como sea posible.
ADVERTENCIA
Las llantas y los tapacubos
pueden tener bordes afilados.
Manéjelos con cuidado para
evitar posibles lesiones graves.
Antes de colocar la rueda,
asegúrese de que no haya nada
en ella ni en el cubo (barro,
alquitrán, gravilla, etc.) que
pueda impedir que la rueda
quede sujeta firmemente contra
el cubo.
Si hay algo, retírelo. Si no hay
buen contacto entre las
superficies de montaje de la
rueda y el cubo, se pueden
aflojar las tuercas y soltarse la
rueda. Si se suelta una rueda,
puede perderse el control del
vehículo. Eso puede traducirse
en lesiones graves o mortales.
OXM069007

619
Qué hacer en caso de emergencia

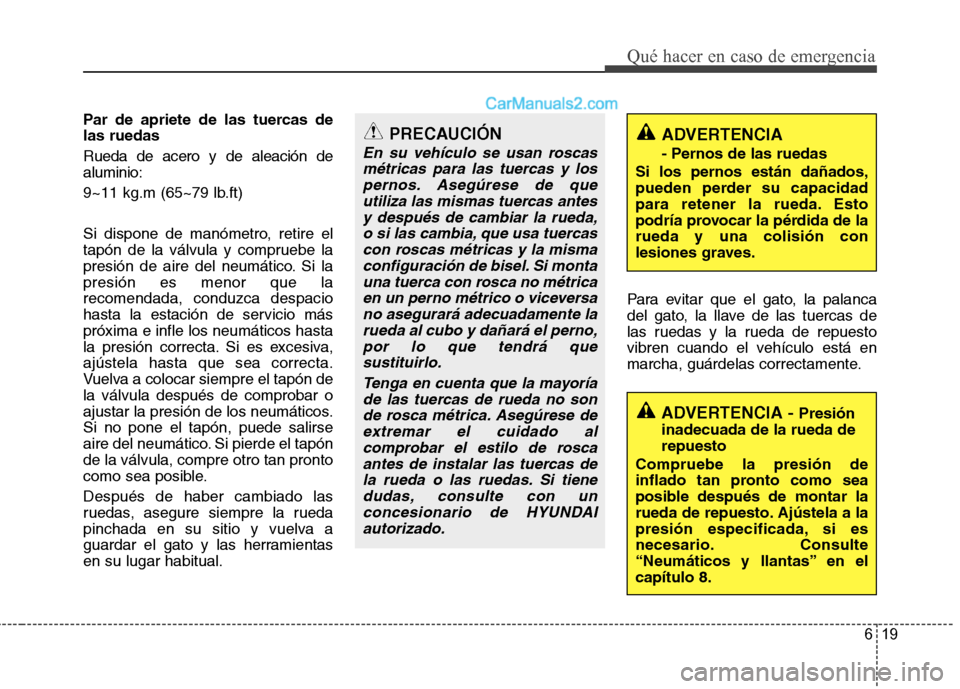

Par de apriete de las tuercas de
las ruedas
Rueda de acero y de aleación de
aluminio:
9~11 kg.m (65~79 lb.ft)
Si dispone de manómetro, retire el
tapón de la válvula y compruebe la
presión de aire del neumático. Si la
presión es menor que la
recomendada, conduzca despacio
hasta la estación de servicio más
próxima e infle los neumáticos hasta
la presión correcta. Si es excesiva,
ajústela hasta que sea correcta.
Vuelva a colocar siempre el tapón de
la válvula después de comprobar o
ajustar la presión de los neumáticos.
Si no pone el tapón, puede salirse
aire del neumático. Si pierde el tapón
de la válvula, compre otro tan pronto
como sea posible.
Después de haber cambiado las
ruedas, asegure siempre la rueda
pinchada en su sitio y vuelva a
guardar el gato y las herramientas
en su lugar habitual.Para evitar que el gato, la palanca
del gato, la llave de las tuercas de
las ruedas y la rueda de repuesto
vibren cuando el vehículo está en
marcha, guárdelas correctamente.PRECAUCIÓN
En su vehículo se usan roscas
métricas para las tuercas y los
pernos. Asegúrese de que
utiliza las mismas tuercas antes
y después de cambiar la rueda,
o si las cambia, que usa tuercas
con roscas métricas y la misma
configuración de bisel. Si monta
una tuerca con rosca no métrica
en un perno métrico o viceversa
no asegurará adecuadamente la
rueda al cubo y dañará el perno,
por lo que tendrá que
sustituirlo.
Tenga en cuenta que la mayoría
de las tuercas de rueda no son
de rosca métrica. Asegúrese de
extremar el cuidado al
comprobar el estilo de rosca
antes de instalar las tuercas de
la rueda o las ruedas. Si tiene
dudas, consulte con un
concesionario de HYUNDAI
autorizado.
ADVERTENCIA
- Pernos de las ruedas
Si los pernos están dañados,
pueden perder su capacidad
para retener la rueda. Esto
podría provocar la pérdida de la
rueda y una colisión con
lesiones graves.
ADVERTENCIA - Presión
inadecuada de la rueda de
repuesto
Compruebe la presión de
inflado tan pronto como sea
posible después de montar la
rueda de repuesto. Ajústela a la
presión especificada, si es
necesario. Consulte
“Neumáticos y llantas” en el
capítulo 8.

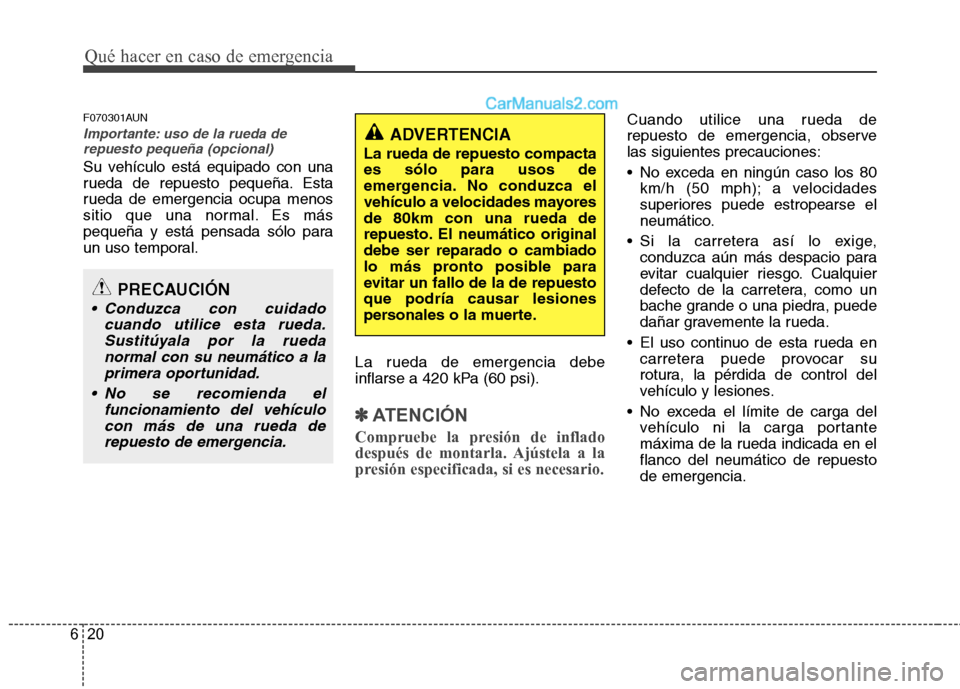

Qué hacer en caso de emergencia
20 6
F070301AUN
Importante: uso de la rueda de
repuesto pequeña (opcional)
Su vehículo está equipado con una
rueda de repuesto pequeña. Esta
rueda de emergencia ocupa menos
sitio que una normal. Es más
pequeña y está pensada sólo para
un uso temporal.
La rueda de emergencia debe
inflarse a 420 kPa (60 psi).
✽ ✽
ATENCIÓN
Compruebe la presión de inflado
después de montarla. Ajústela a la
presión especificada, si es necesario.
Cuando utilice una rueda de
repuesto de emergencia, observe
las siguientes precauciones:
No exceda en ningún caso los 80
km/h (50 mph); a velocidades
superiores puede estropearse el
neumático.
Si la carretera así lo exige,
conduzca aún más despacio para
evitar cualquier riesgo. Cualquier
defecto de la carretera, como un
bache grande o una piedra, puede
dañar gravemente la rueda.
El uso continuo de esta rueda en
carretera puede provocar su
rotura, la pérdida de control del
vehículo y lesiones.
No exceda el límite de carga del
vehículo ni la carga portante
máxima de la rueda indicada en el
flanco del neumático de repuesto
de emergencia.
PRECAUCIÓN
Conduzca con cuidado
cuando utilice esta rueda.
Sustitúyala por la rueda
normal con su neumático a la
primera oportunidad.
No se recomienda el
funcionamiento del vehículo
con más de una rueda de
repuesto de emergencia.
ADVERTENCIA
La rueda de repuesto compacta
es sólo para usos de
emergencia. No conduzca el
vehículo a velocidades mayores
de 80km con una rueda de
repuesto. El neumático original
debe ser reparado o cambiado
lo más pronto posible para
evitar un fallo de la de repuesto
que podría causar lesiones
personales o la muerte.
