Hyundai Santa Fe 2012 Manuel du propriétaire (in French)

347

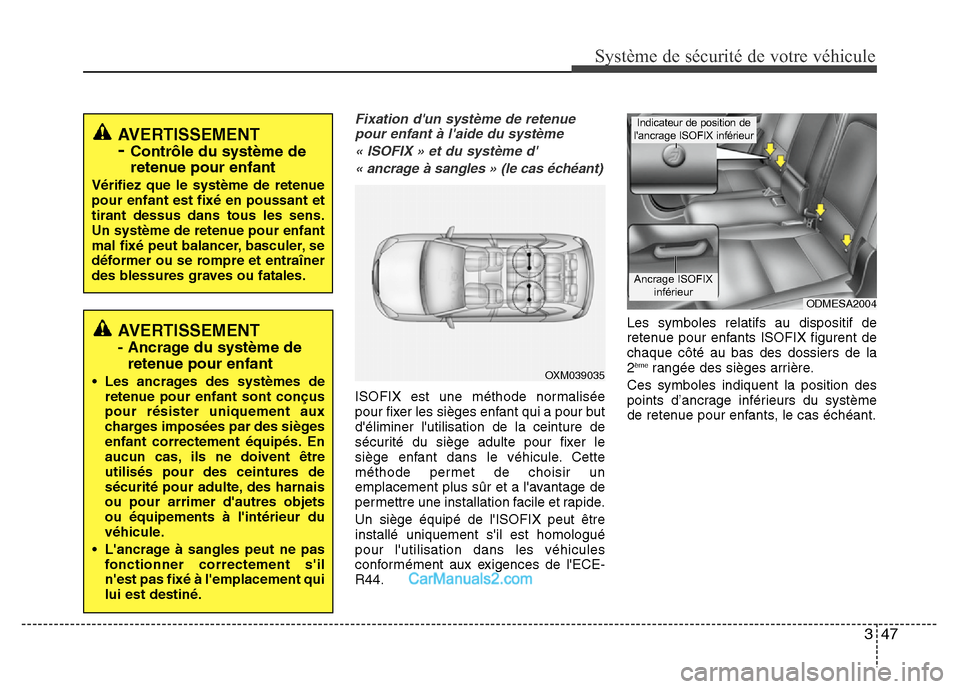

Système de sécurité de votre véhicule
Fixation d'un système de retenue
pour enfant à l'aide du système
« ISOFIX » et du système d'
« ancrage à sangles » (le cas échéant)
ISOFIX est une méthode normalisée
pour fixer les sièges enfant qui a pour but
d'éliminer l'utilisation de la ceinture de
sécurité du siège adulte pour fixer le
siège enfant dans le véhicule. Cette
méthode permet de choisir un
emplacement plus sûr et a l'avantage de
permettre une installation facile et rapide.
Un siège équipé de l'ISOFIX peut être
installé uniquement s'il est homologué
pour l'utilisation dans les véhicules
conformément aux exigences de l'ECE-
R44.Les symboles relatifs au dispositif de
retenue pour enfants ISOFIX figurent de
chaque côté au bas des dossiers de la
2
èmerangée des sièges arrière.
Ces symboles indiquent la position des
points d’ancrage inférieurs du système
de retenue pour enfants, le cas échéant.
AVERTISSEMENT
- Contrôle du système de
retenue pour enfant
Vérifiez que le système de retenue
pour enfant est fixé en poussant et
tirant dessus dans tous les sens.
Un système de retenue pour enfant
mal fixé peut balancer, basculer, se
déformer ou se rompre et entraîner
des blessures graves ou fatales.
AVERTISSEMENT
- Ancrage du système de
retenue pour enfant
• Les ancrages des systèmes de
retenue pour enfant sont conçus
pour résister uniquement aux
charges imposées par des sièges
enfant correctement équipés. En
aucun cas, ils ne doivent être
utilisés pour des ceintures de
sécurité pour adulte, des harnais
ou pour arrimer d'autres objets
ou équipements à l'intérieur du
véhicule.
• L'ancrage à sangles peut ne pas
fonctionner correctement s'il
n'est pas fixé à l'emplacement qui
lui est destiné.OXM039035
ODMESA2004
Ancrage ISOFIX
inférieur
Indicateur de position de
l'ancrage ISOFIX inférieur

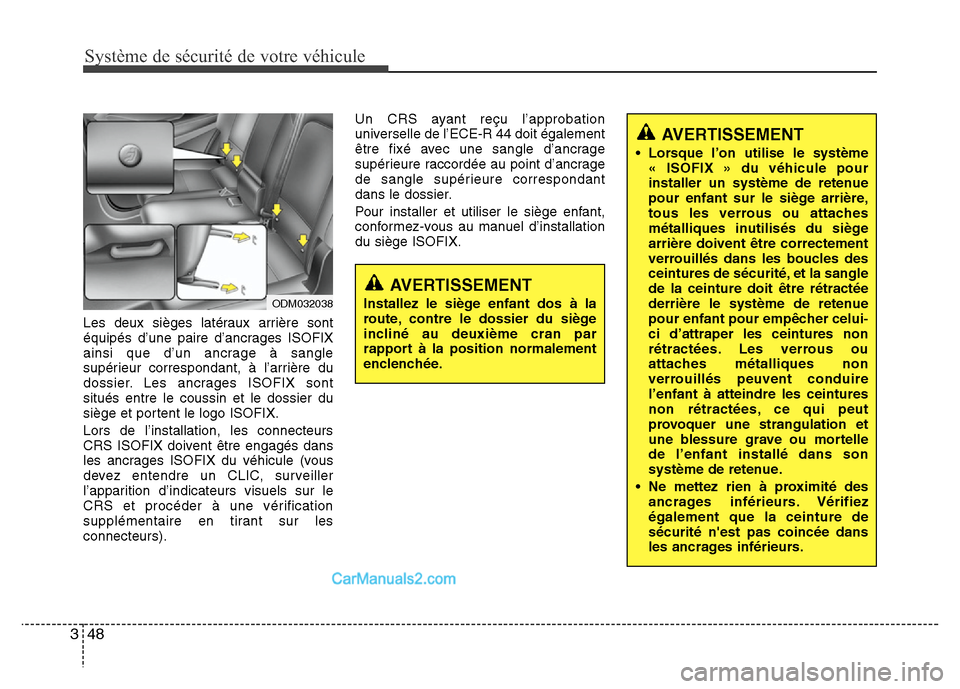

Système de sécurité de votre véhicule
48 3
Les deux sièges latéraux arrière sont
équipés d’une paire d’ancrages ISOFIX
ainsi que d’un ancrage à sangle
supérieur correspondant, à l’arrière du
dossier. Les ancrages ISOFIX sont
situés entre le coussin et le dossier du
siège et portent le logo ISOFIX.
Lors de l’installation, les connecteurs
CRS ISOFIX doivent être engagés dans
les ancrages ISOFIX du véhicule (vous
devez entendre un CLIC, surveiller
l’apparition d’indicateurs visuels sur le
CRS et procéder à une vérification
supplémentaire en tirant sur les
connecteurs).Un CRS ayant reçu l’approbation
universelle de l’ECE-R 44 doit également
être fixé avec une sangle d’ancrage
supérieure raccordée au point d’ancrage
de sangle supérieure correspondant
dans le dossier.
Pour installer et utiliser le siège enfant,
conformez-vous au manuel d’installation
du siège ISOFIX.
AVERTISSEMENT
Installez le siège enfant dos à la
route, contre le dossier du siège
incliné au deuxième cran par
rapport à la position normalement
enclenchée.
AVERTISSEMENT
• Lorsque l’on utilise le système
« ISOFIX » du véhicule pour
installer un système de retenue
pour enfant sur le siège arrière,
tous les verrous ou attaches
métalliques inutilisés du siège
arrière doivent être correctement
verrouillés dans les boucles des
ceintures de sécurité, et la sangle
de la ceinture doit être rétractée
derrière le système de retenue
pour enfant pour empêcher celui-
ci d’attraper les ceintures non
rétractées. Les verrous ou
attaches métalliques non
verrouillés peuvent conduire
l’enfant à atteindre les ceintures
non rétractées, ce qui peut
provoquer une strangulation et
une blessure grave ou mortelle
de l’enfant installé dans son
système de retenue.
• Ne mettez rien à proximité des
ancrages inférieurs. Vérifiez
également que la ceinture de
sécurité n'est pas coincée dans
les ancrages inférieurs.
ODM032038

349

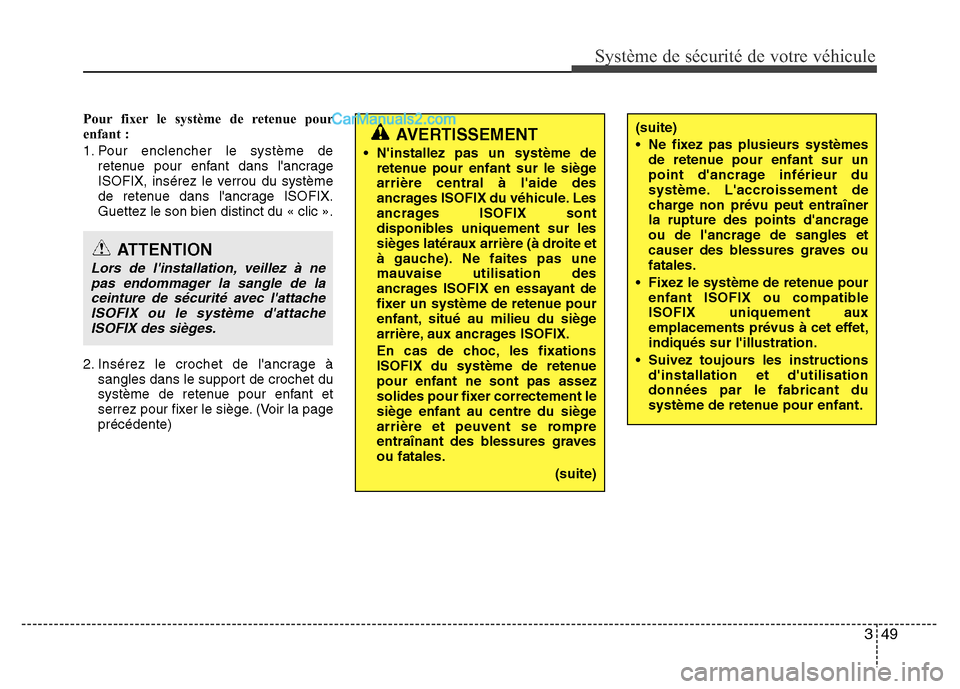

Système de sécurité de votre véhicule
Pour fixer le système de retenue pour
enfant :
1. Pour enclencher le système de
retenue pour enfant dans l'ancrage
ISOFIX, insérez le verrou du système
de retenue dans l'ancrage ISOFIX.
Guettez le son bien distinct du « clic ».
2. Insérez le crochet de l'ancrage à
sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège. (Voir la page
précédente)
ATTENTION
Lors de l'installation, veillez à ne
pas endommager la sangle de la
ceinture de sécurité avec l'attache
ISOFIX ou le système d'attache
ISOFIX des sièges.
AVERTISSEMENT
• N'installez pas un système de
retenue pour enfant sur le siège
arrière central à l'aide des
ancrages ISOFIX du véhicule. Les
ancrages ISOFIX sont
disponibles uniquement sur les
sièges latéraux arrière (à droite et
à gauche). Ne faites pas une
mauvaise utilisation des
ancrages ISOFIX en essayant de
fixer un système de retenue pour
enfant, situé au milieu du siège
arrière, aux ancrages ISOFIX.
En cas de choc, les fixations
ISOFIX du système de retenue
pour enfant ne sont pas assez
solides pour fixer correctement le
siège enfant au centre du siège
arrière et peuvent se rompre
entraînant des blessures graves
ou fatales.
(suite)
(suite)
• Ne fixez pas plusieurs systèmes
de retenue pour enfant sur un
point d'ancrage inférieur du
système. L'accroissement de
charge non prévu peut entraîner
la rupture des points d'ancrage
ou de l'ancrage de sangles et
causer des blessures graves ou
fatales.
• Fixez le système de retenue pour
enfant ISOFIX ou compatible
ISOFIX uniquement aux
emplacements prévus à cet effet,
indiqués sur l'illustration.
• Suivez toujours les instructions
d'installation et d'utilisation
données par le fabricant du
système de retenue pour enfant.

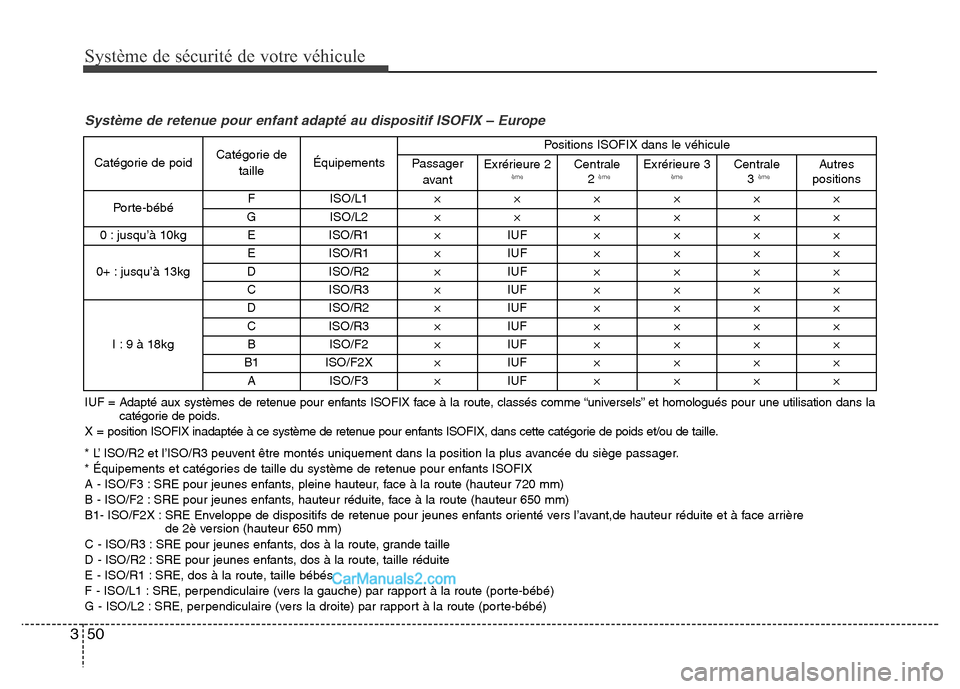

Système de sécurité de votre véhicule
50 3
Catégorie de poidCatégorie de
tailleÉquipementsPositions ISOFIX dans le véhicule
Passager
avantExrérieure 2èmeCentrale
2 èmeExrérieure 3èmeCentrale
3 èmeAutres
positions
Porte-bébéF ISO/L1××××××
G ISO/L2××××××
0 : jusqu’à 10kg E ISO/R1 × IUF××××
0+ : jusqu’à 13kgE ISO/R1 × IUF××××
D ISO/R2 × IUF××××
C ISO/R3 × IUF××××
I : 9 à 18kgD ISO/R2 × IUF××××
C ISO/R3 × IUF××××
B ISO/F2 × IUF××××
B1 ISO/F2X × IUF××××
A ISO/F3 × IUF××××
Système de retenue pour enfant adapté au dispositif ISOFIX – Europe
IUF = Adapté aux systèmes de retenue pour enfants ISOFIX face à la route, classés comme “universels” et homologués pour une utilisation dans la
catégorie de poids.
X = position ISOFIX inadaptée à ce système de retenue pour enfants ISOFIX, dans cette catégorie de poids et/ou de taille.
* L’ ISO/R2 et l’ISO/R3 peuvent être montés uniquement dans la position la plus avancée du siège passager.
* Équipements et catégories de taille du système de retenue pour enfants ISOFIX
A - ISO/F3 : SRE pour jeunes enfants, pleine hauteur, face à la route (hauteur 720 mm)
B - ISO/F2 : SRE pour jeunes enfants, hauteur réduite, face à la route (hauteur 650 mm)
B1- ISO/F2X : SRE Enveloppe de dispositifs de retenue pour jeunes enfants orienté vers l’avant,de hauteur réduite et à face arrière
de 2è version (hauteur 650 mm)
C - ISO/R3 : SRE pour jeunes enfants, dos à la route, grande taille
D - ISO/R2 : SRE pour jeunes enfants, dos à la route, taille réduite
E - ISO/R1 : SRE, dos à la route, taille bébés
F - ISO/L1 : SRE, perpendiculaire (vers la gauche) par rapport à la route (porte-bébé)
G - ISO/L2 : SRE, perpendiculaire (vers la droite) par rapport à la route (porte-bébé)

351

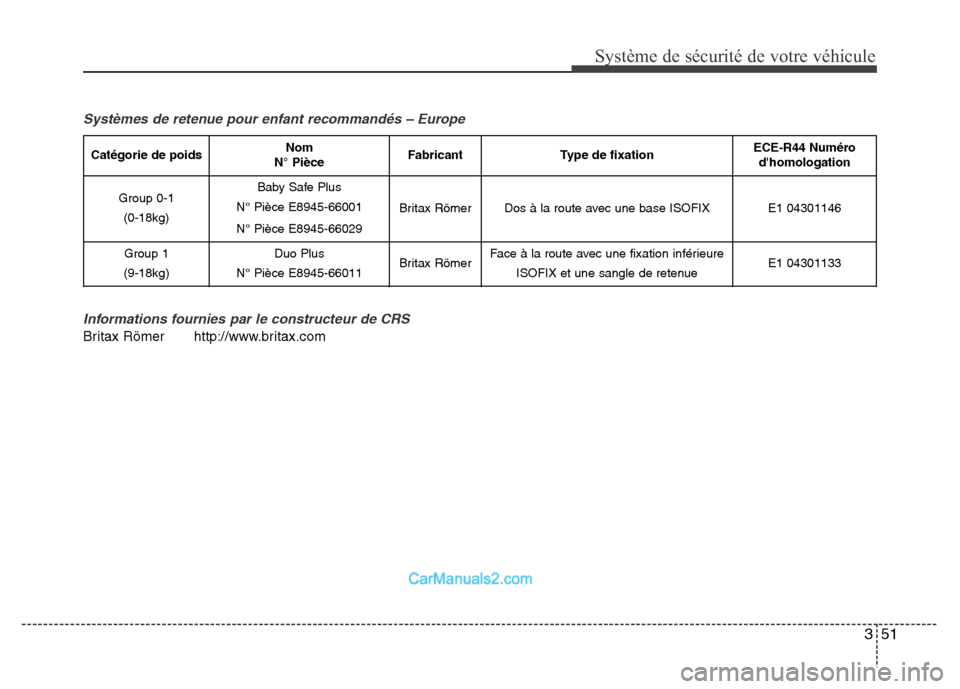

Système de sécurité de votre véhicule
Systèmes de retenue pour enfant recommandés – Europe
Informations fournies par le constructeur de CRS
Britax Römer http://www.britax.com
Catégorie de poidsNom
N° PièceFabricantType de fixationECE-R44 Numéro
d'homologation
Group 0-1
(0-18kg)Baby Safe Plus
N° Pièce E8945-66001
N° Pièce E8945-66029
Britax RömerDos à la route avec une base ISOFIXE1 04301146
Group 1
(9-18kg)Duo Plus
N° Pièce E8945-66011Britax RömerFace à la route avec une fixation inférieure
ISOFIX et une sangle de retenueE1 04301133

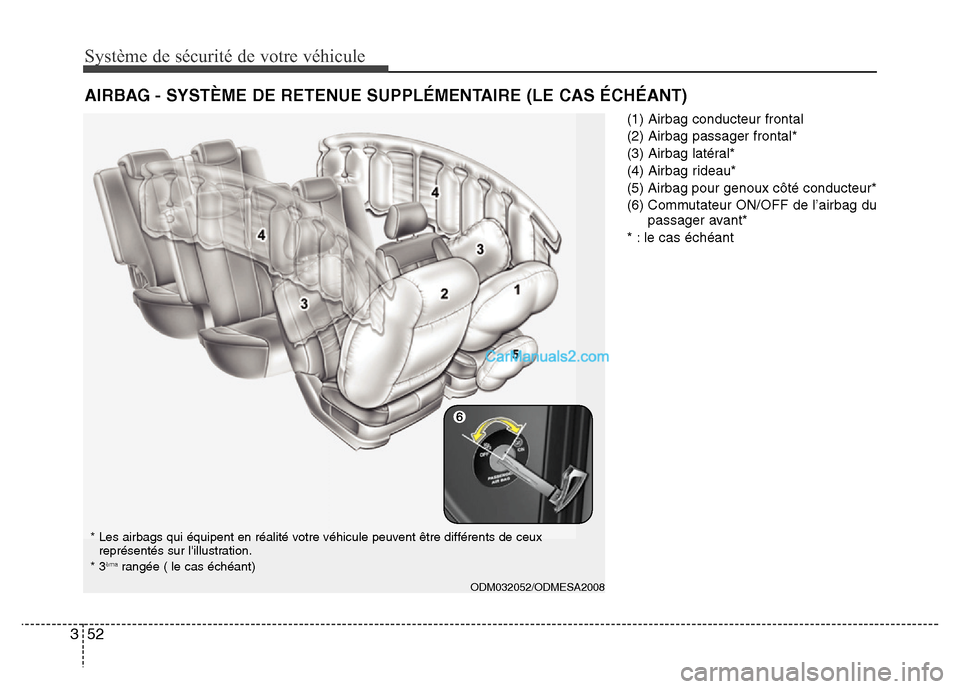

Système de sécurité de votre véhicule
52 3
(1) Airbag conducteur frontal
(2) Airbag passager frontal*
(3) Airbag latéral*
(4) Airbag rideau*
(5) Airbag pour genoux côté conducteur*
(6) Commutateur ON/OFF de l’airbag du
passager avant*
* : le cas échéant
AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE (LE CAS ÉCHÉANT)
ODM032052/ODMESA2008
* Les airbags qui équipent en réalité votre véhicule peuvent être différents de ceux
représentés sur l'illustration.
* 3
èmarangée ( le cas échéant)

353

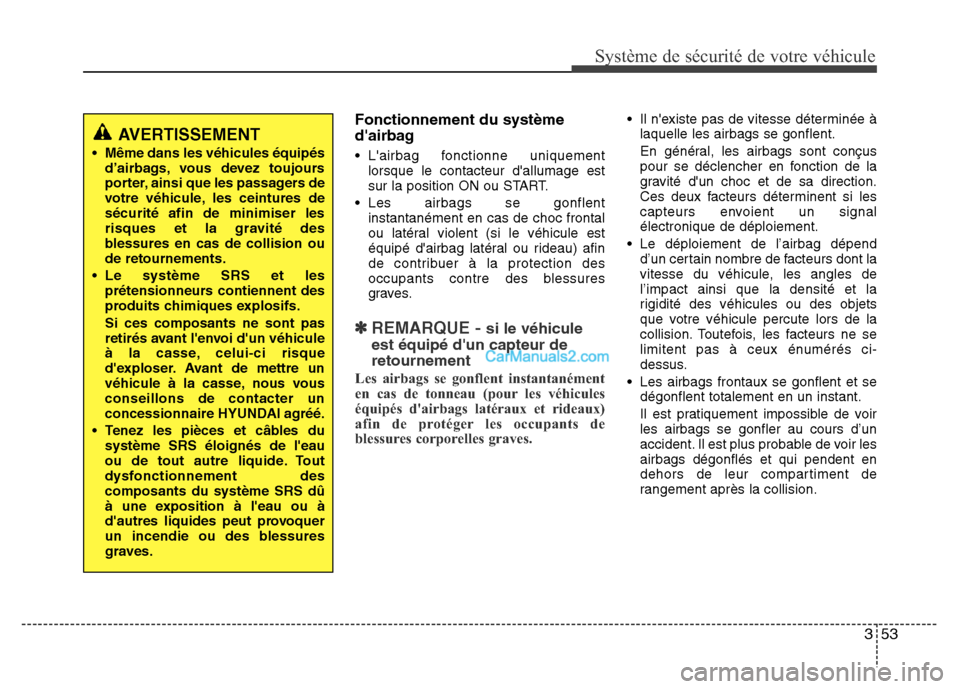

Système de sécurité de votre véhicule
Fonctionnement du système
d'airbag
• L'airbag fonctionne uniquement
lorsque le contacteur d'allumage est
sur la position ON ou START.
• Les airbags se gonflent
instantanément en cas de choc frontal
ou latéral violent (si le véhicule est
équipé d'airbag latéral ou rideau) afin
de contribuer à la protection des
occupants contre des blessures
graves.
✽REMARQUE - si le véhicule
est équipé d'un capteur de
retournement
Les airbags se gonflent instantanément
en cas de tonneau (pour les véhicules
équipés d'airbags latéraux et rideaux)
afin de protéger les occupants de
blessures corporelles graves.
• Il n'existe pas de vitesse déterminée à
laquelle les airbags se gonflent.
En général, les airbags sont conçus
pour se déclencher en fonction de la
gravité d'un choc et de sa direction.
Ces deux facteurs déterminent si les
capteurs envoient un signal
électronique de déploiement.
• Le déploiement de l’airbag dépend
d’un certain nombre de facteurs dont la
vitesse du véhicule, les angles de
l’impact ainsi que la densité et la
rigidité des véhicules ou des objets
que votre véhicule percute lors de la
collision. Toutefois, les facteurs ne se
limitent pas à ceux énumérés ci-
dessus.
• Les airbags frontaux se gonflent et se
dégonflent totalement en un instant.
Il est pratiquement impossible de voir
les airbags se gonfler au cours d’un
accident. Il est plus probable de voir les
airbags dégonflés et qui pendent en
dehors de leur compartiment de
rangement après la collision.
AVERTISSEMENT
• Même dans les véhicules équipés
d’airbags, vous devez toujours
porter, ainsi que les passagers de
votre véhicule, les ceintures de
sécurité afin de minimiser les
risques et la gravité des
blessures en cas de collision ou
de retournements.
• Le système SRS et les
prétensionneurs contiennent des
produits chimiques explosifs.
Si ces composants ne sont pas
retirés avant l'envoi d'un véhicule
à la casse, celui-ci risque
d'exploser. Avant de mettre un
véhicule à la casse, nous vous
conseillons de contacter un
concessionnaire HYUNDAI agréé.
• Tenez les pièces et câbles du
système SRS éloignés de l'eau
ou de tout autre liquide. Tout
dysfonctionnement des
composants du système SRS dû
à une exposition à l'eau ou à
d'autres liquides peut provoquer
un incendie ou des blessures
graves.

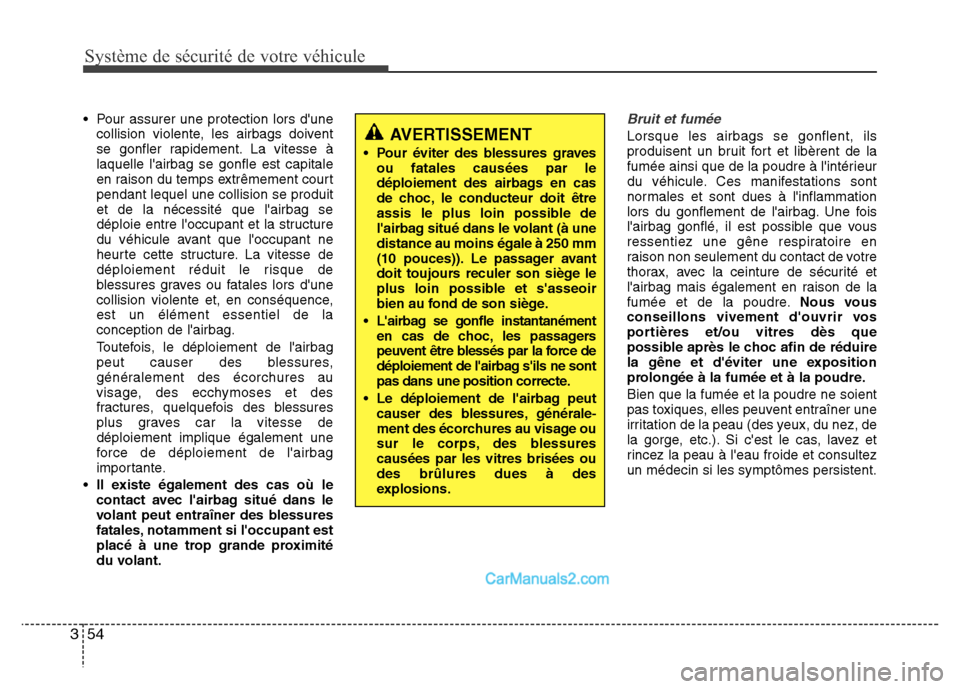

Système de sécurité de votre véhicule
54 3
• Pour assurer une protection lors d'une
collision violente, les airbags doivent
se gonfler rapidement. La vitesse à
laquelle l'airbag se gonfle est capitale
en raison du temps extrêmement court
pendant lequel une collision se produit
et de la nécessité que l'airbag se
déploie entre l'occupant et la structure
du véhicule avant que l'occupant ne
heurte cette structure. La vitesse de
déploiement réduit le risque de
blessures graves ou fatales lors d'une
collision violente et, en conséquence,
est un élément essentiel de la
conception de l'airbag.
Toutefois, le déploiement de l'airbag
peut causer des blessures,
généralement des écorchures au
visage, des ecchymoses et des
fractures, quelquefois des blessures
plus graves car la vitesse de
déploiement implique également une
force de déploiement de l'airbag
importante.
• Il existe également des cas où le
contact avec l'airbag situé dans le
volant peut entraîner des blessures
fatales, notamment si l'occupant est
placé à une trop grande proximité
du volant.Bruit et fumée
Lorsque les airbags se gonflent, ils
produisent un bruit fort et libèrent de la
fumée ainsi que de la poudre à l'intérieur
du véhicule. Ces manifestations sont
normales et sont dues à l'inflammation
lors du gonflement de l'airbag. Une fois
l'airbag gonflé, il est possible que vous
ressentiez une gêne respiratoire en
raison non seulement du contact de votre
thorax, avec la ceinture de sécurité et
l'airbag mais également en raison de la
fumée et de la poudre.Nous vous
conseillons vivement d'ouvrir vos
portières et/ou vitres dès que
possible après le choc afin de réduire
la gêne et d'éviter une exposition
prolongée à la fumée et à la poudre.
Bien que la fumée et la poudre ne soient
pas toxiques, elles peuvent entraîner une
irritation de la peau (des yeux, du nez, de
la gorge, etc.). Si c'est le cas, lavez et
rincez la peau à l'eau froide et consultez
un médecin si les symptômes persistent.AVERTISSEMENT
• Pour éviter des blessures graves
ou fatales causées par le
déploiement des airbags en cas
de choc, le conducteur doit être
assis le plus loin possible de
l'airbag situé dans le volant (à une
distance au moins égale à 250 mm
(10 pouces)). Le passager avant
doit toujours reculer son siège le
plus loin possible et s'asseoir
bien au fond de son siège.
• L'airbag se gonfle instantanément
en cas de choc, les passagers
peuvent être blessés par la force de
déploiement de l'airbag s'ils ne sont
pas dans une position correcte.
• Le déploiement de l'airbag peut
causer des blessures, générale
-ment des écorchures au visage ou
sur le corps,des blessures
causées par les vitres brisées ou
des brûlures dues à des
explosions.

355
Système de sécurité de votre véhicule

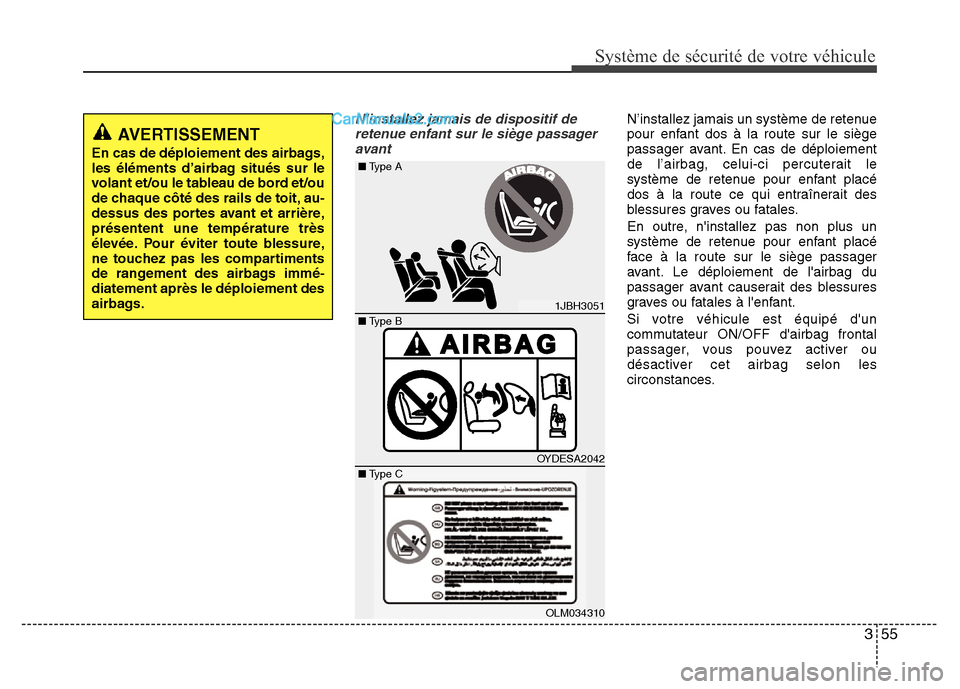

N'installez jamais de dispositif de
retenue enfant sur le siège passager
avantN’installez jamais un système de retenue
pour enfant dos à la route sur le siège
passager avant. En cas de déploiement
de l’airbag, celui-ci percuterait le
système de retenue pour enfant placé
dos à la route ce qui entraînerait des
blessures graves ou fatales.
En outre, n'installez pas non plus un
système de retenue pour enfant placé
face à la route sur le siège passager
avant. Le déploiement de l'airbag du
passager avant causerait des blessures
graves ou fatales à l'enfant.
Si votre véhicule est équipé d'un
commutateur ON/OFF d'airbag frontal
passager, vous pouvez activer ou
désactiver cet airbag selon les
circonstances.
AVERTISSEMENT
En cas de déploiement des airbags,
les éléments d’airbag situés sur le
volant et/ou le tableau de bord et/ou
de chaque côté des rails de toit, au-
dessus des portes avant et arrière,
présentent une température très
élevée. Pour éviter toute blessure,
ne touchez pas les compartiments
de rangement des airbags immé-
diatement après le déploiement des
airbags.
1JBH3051
OYDESA2042
OLM034310
■Type B ■Type A
■Type C

Système de sécurité de votre véhicule
56 3

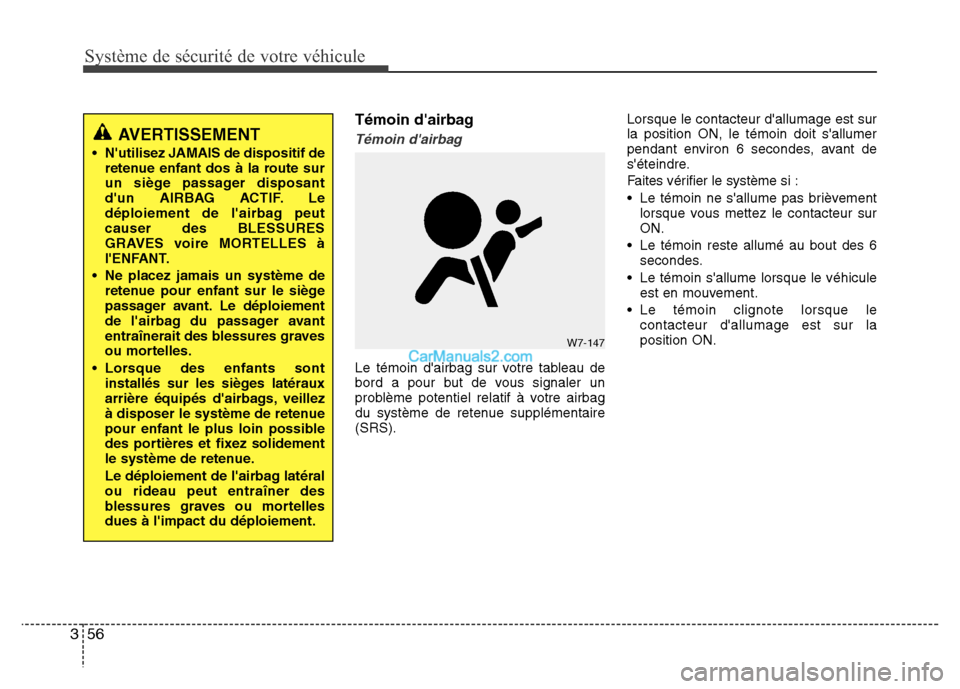

Témoin d'airbag
Témoin d'airbag
Le témoin d'airbag sur votre tableau de
bord a pour but de vous signaler un
problème potentiel relatif à votre airbag
du système de retenue supplémentaire
(SRS).Lorsque le contacteur d'allumage est sur
la position ON, le témoin doit s'allumer
pendant environ 6 secondes, avant de
s'éteindre.
Faites vérifier le système si :
• Le témoin ne s'allume pas brièvement
lorsque vous mettez le contacteur sur
ON.
• Le témoin reste allumé au bout des 6
secondes.
• Le témoin s'allume lorsque le véhicule
est en mouvement.
• Le témoin clignote lorsque le
contacteur d'allumage est sur la
position ON.
AVERTISSEMENT
• N'utilisez JAMAIS de dispositif de
retenue enfant dos à la route sur
un siège passager disposant
d'un AIRBAG ACTIF. Le
déploiement de l'airbag peut
causer des BLESSURES
GRAVES voire MORTELLES à
l'ENFANT.
• Ne placez jamais un système de
retenue pour enfant sur le siège
passager avant. Le déploiement
de l'airbag du passager avant
entraînerait des blessures graves
ou mortelles.
• Lorsque des enfants sont
installés sur les sièges latéraux
arrière équipés d'airbags, veillez
à disposer le système de retenue
pour enfant le plus loin possible
des portières et fixez solidement
le système de retenue.
Le déploiement de l'airbag latéral
ou rideau peut entraîner des
blessures graves ou mortelles
dues à l'impact du déploiement.
W7-147
