357
Système de sécurité de votre véhicule

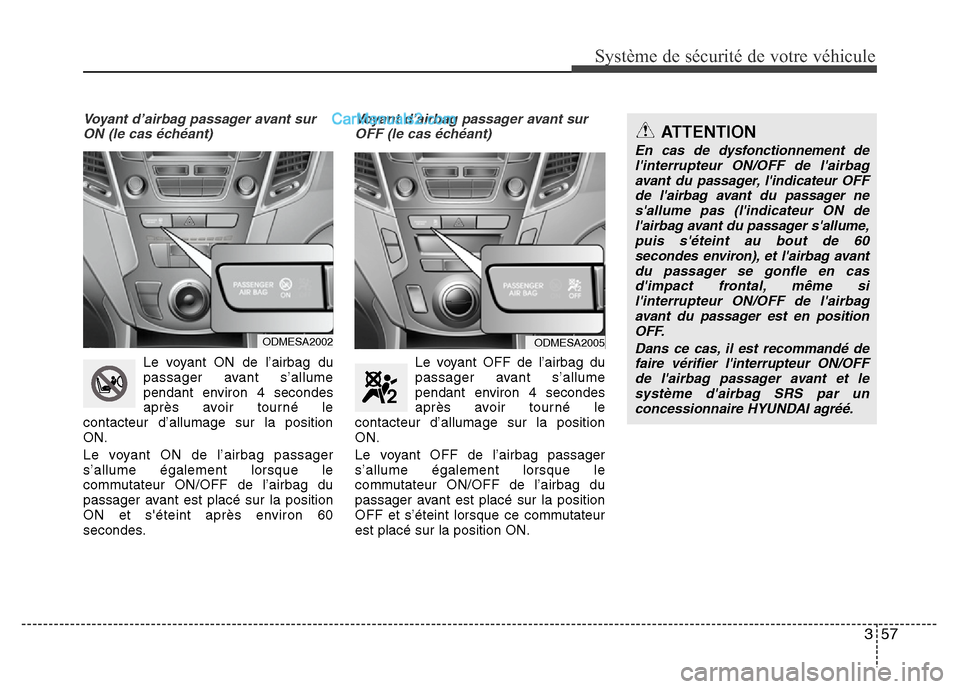

Voyant d’airbag passager avant sur
ON (le cas échéant)
Le voyant ON de l’airbag du
passager avant s’allume
pendant environ 4 secondes
après avoir tourné le
contacteur d’allumage sur la position
ON.
Le voyant ON de l’airbag passager
s’allume également lorsque le
commutateur ON/OFF de l’airbag du
passager avant est placé sur la position
ON et s'éteint après environ 60
secondes.
Voyant d’airbag passager avant sur
OFF (le cas échéant)
Le voyant OFF de l’airbag du
passager avant s’allume
pendant environ 4 secondes
après avoir tourné le
contacteur d’allumage sur la position
ON.
Le voyant OFF de l’airbag passager
s’allume également lorsque le
commutateur ON/OFF de l’airbag du
passager avant est placé sur la position
OFF et s’éteint lorsque ce commutateur
est placé sur la position ON.
ODMESA2002ODMESA2005
ATTENTION
En cas de dysfonctionnement de
l'interrupteur ON/OFF de l'airbag
avant du passager, l'indicateur OFF
de l'airbag avant du passager ne
s'allume pas (l'indicateur ON de
l'airbag avant du passager s'allume,
puis s'éteint au bout de 60
secondes environ), et l'airbag avant
du passager se gonfle en cas
d'impact frontal, même si
l'interrupteur ON/OFF de l'airbag
avant du passager est en position
OFF.
Dans ce cas, il est recommandé de
faire vérifier l'interrupteur ON/OFF
de l'airbag passager avant et le
système d'airbag SRS par un
concessionnaire HYUNDAI agréé.

Système de sécurité de votre véhicule
58 3

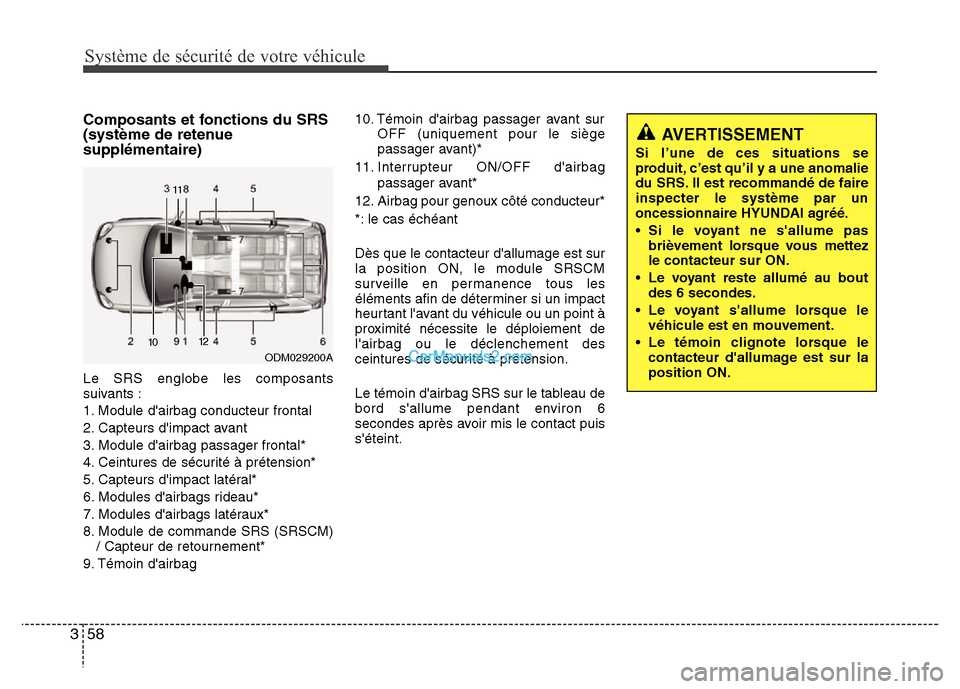

Composants et fonctions du SRS
(système de retenue
supplémentaire)
Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal
2. Capteurs d'impact avant
3. Module d'airbag passager frontal*
4. Ceintures de sécurité à prétension*
5. Capteurs d'impact latéral*
6. Modules d'airbags rideau*
7. Modules d'airbags latéraux*
8. Module de commande SRS (SRSCM)
/ Capteur de retournement*
9. Témoin d'airbag10. Témoin d'airbag passager avant sur
OFF (uniquement pour le siège
passager avant)*
11. Interrupteur ON/OFF d'airbag
passager avant*
12. Airbag pour genoux côté conducteur*
*: le cas échéant
Dès que le contacteur d'allumage est sur
la position ON, le module SRSCM
surveille en permanence tous les
éléments afin de déterminer si un impact
heurtant l'avant du véhicule ou un point à
proximité nécessite le déploiement de
l'airbag ou le déclenchement des
ceintures de sécurité à prétension.
Le témoin d'airbag SRS sur le tableau de
bord s'allume pendant environ 6
secondes après avoir mis le contact puis
s'éteint.
ODM029200A
1010
1111
1212
AVERTISSEMENT
Si l’une de ces situations se
produit, c’est qu’il y a une anomalie
du SRS. Il est recommandé de faire
inspecter le système par un
oncessionnaire HYUNDAI agréé.
• Si le voyant ne s'allume pas
brièvement lorsque vous mettez
le contacteur sur ON.
• Le voyant reste allumé au bout
des 6 secondes.
• Le voyant s'allume lorsque le
véhicule est en mouvement.
• Le témoin clignote lorsque le
contacteur d'allumage est sur la
position ON.

359
Système de sécurité de votre véhicule

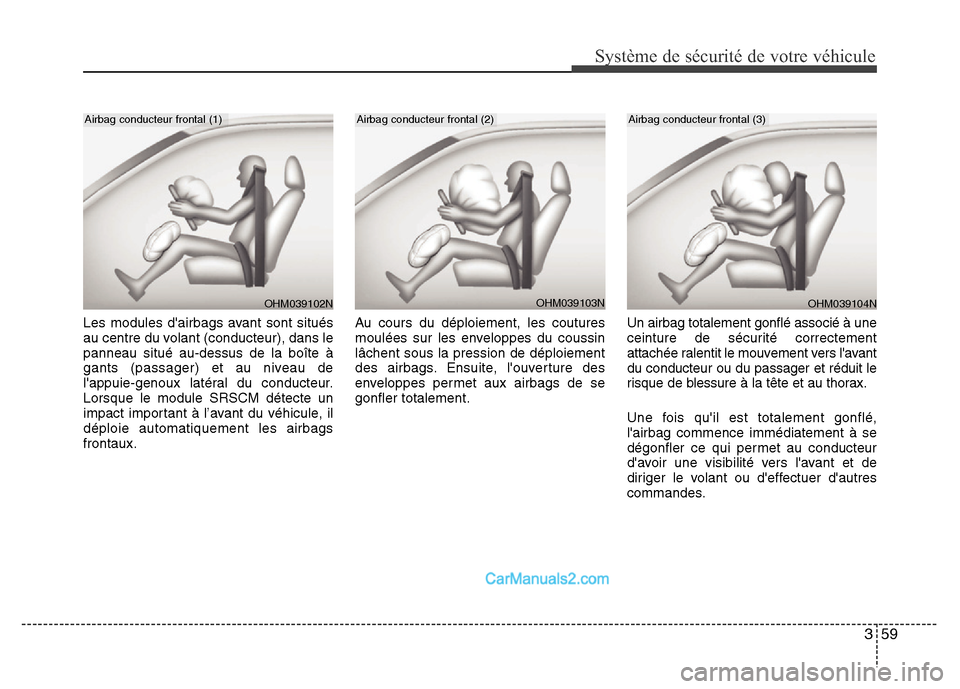

Les modules d'airbags avant sont situés
au centre du volant (conducteur), dans le
panneau situé au-dessus de la boîte à
gants (passager) et au niveau de
l'appuie-genoux latéral du conducteur.
Lorsque le module SRSCM détecte un
impact important à l’avant du véhicule, il
déploie automatiquement les airbags
frontaux.Au cours du déploiement, les coutures
moulées sur les enveloppes du coussin
lâchent sous la pression de déploiement
des airbags. Ensuite, l'ouverture des
enveloppes permet aux airbags de se
gonfler totalement.Un airbag totalement gonflé associé à une
ceinture de sécurité correctement
attachée ralentit le mouvement vers l'avant
du conducteur ou du passager et réduit le
risque de blessure à la tête et au thorax.
Une fois qu'il est totalement gonflé,
l'airbag commence immédiatement à se
dégonfler ce qui permet au conducteur
d'avoir une visibilité vers l'avant et de
diriger le volant ou d'effectuer d'autres
commandes.
OHM039103N
Airbag conducteur frontal (2)
OHM039102N
Airbag conducteur frontal (1)
OHM039104N
Airbag conducteur frontal (3)

Système de sécurité de votre véhicule
60 3
AVERTISSEMENT
• N’installez ou ne placez aucun
accessoire (porte-verre, boîtier
de cassette, autocollant, etc.) sur
le panneau face au passager
avant au-dessus de la boîte à
gants dans un véhicule équipé
d’un airbag passager. Ces objets
peuvent devenir des projectiles
dangereux et causer des
blessures si l’airbag passager se
déclenche.
(Suite)
B240B05L Airbag passager frontal
AVERTISSEMENT
• En cas de déploiement d'un
airbag, vous pouvez entendre un
bruit détonant et voir apparaître
une poussière fine libérée dans le
véhicule. Ces manifestations
sont normales et sans danger, les
airbags sont emballés dans cette
poudre fine. La poussière libérée
lors du déploiement de l'airbag
peut entraîner une irritation de la
peau ou des yeux et aggraver
l'asthme chez certaines
personnes. Après un accident au
cours duquel les airbags se sont
déclenchés, lavez toutes les
parties de la peau exposées à
l'aide d'eau tiède et de savon
doux.
(Suite)
(Suite)
• Si vous installez un purificateur
d’air liquide dans le véhicule, ne
le placez pas à proximité du
combiné d’instruments ou sur la
surface du tableau de bord.
Cet objet peut devenir un
projectile dangereux et causer
des blessures si l’airbag
passager se déclenche.

361
Système de sécurité de votre véhicule

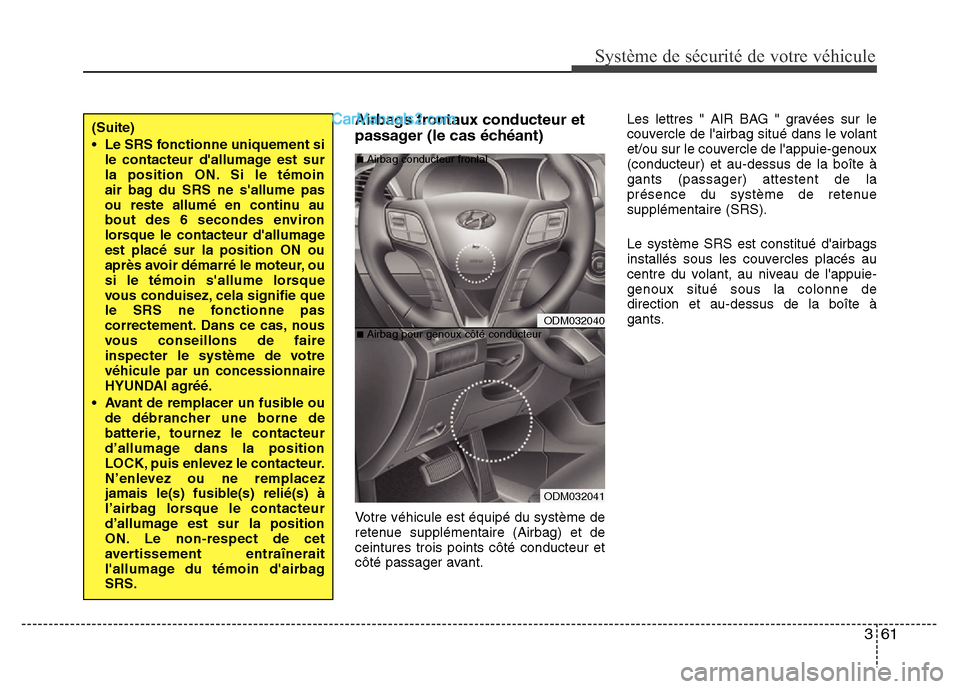

Airbags frontaux conducteur et
passager (le cas échéant)
Votre véhicule est équipé du système de
retenue supplémentaire (Airbag) et de
ceintures trois points côté conducteur et
côté passager avant.Les lettres " AIR BAG " gravées sur le
couvercle de l'airbag situé dans le volant
et/ou sur le couvercle de l'appuie-genoux
(conducteur) et au-dessus de la boîte à
gants (passager) attestent de la
présence du système de retenue
supplémentaire (SRS).
Le système SRS est constitué d'airbags
installés sous les couvercles placés au
centre du volant, au niveau de l'appuie-
genoux situé sous la colonne de
direction et au-dessus de la boîte à
gants.
(Suite)
• Le SRS fonctionne uniquement si
le contacteur d'allumage est sur
la position ON. Si le témoin
air bag du SRS ne s'allume pas
ou reste allumé en continu au
bout des 6 secondes environ
lorsque le contacteur d'allumage
est placé sur la position ON ou
après avoir démarré le moteur, ou
si le témoin s'allume lorsque
vous conduisez, cela signifie que
le SRS ne fonctionne pas
correctement. Dans ce cas, nous
vous conseillons de faire
inspecter le système de votre
véhicule par un concessionnaire
HYUNDAI agréé.
• Avant de remplacer un fusible ou
de débrancher une borne de
batterie, tournez le contacteur
d’allumage dans la position
LOCK, puis enlevez le contacteur.
N’enlevez ou ne remplacez
jamais le(s) fusible(s) relié(s) à
l’airbag lorsque le contacteur
d’allumage est sur la position
ON. Le non-respect de cet
avertissement entraînerait
l'allumage du témoin d'airbag
SRS.
ODM032040
ODM032041
■Airbag conducteur frontal
■Airbag pour genoux côté conducteur

Système de sécurité de votre véhicule
62 3

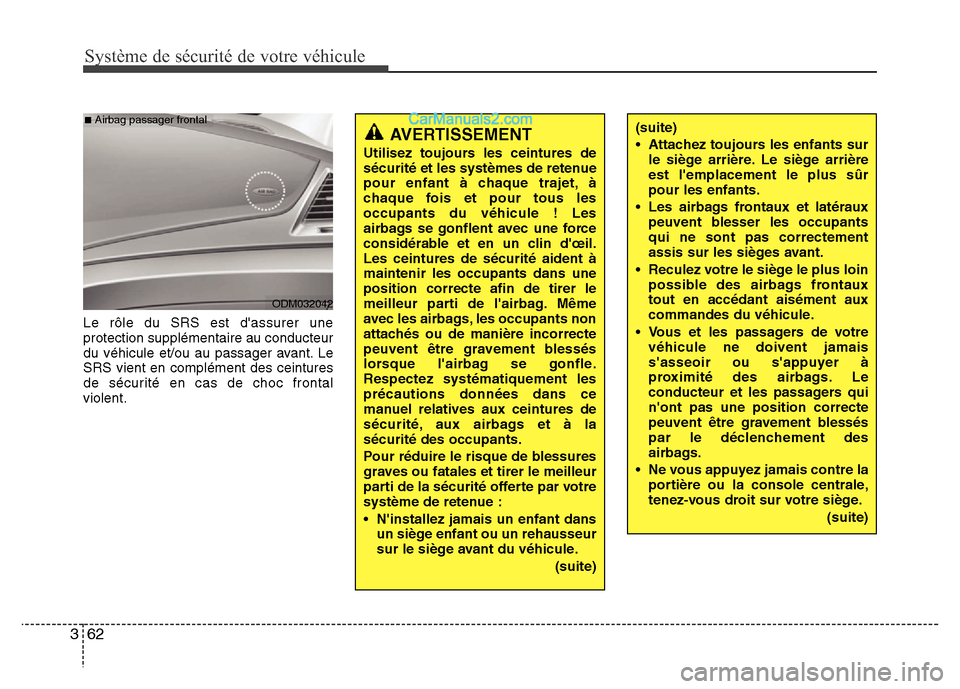

Le rôle du SRS est d'assurer une
protection supplémentaire au conducteur
du véhicule et/ou au passager avant. Le
SRS vient en complément des ceintures
de sécurité en cas de choc frontal
violent.
AVERTISSEMENT
Utilisez toujours les ceintures de
sécurité et les systèmes de retenue
pour enfant à chaque trajet, à
chaque fois et pour tous les
occupants du véhicule ! Les
airbags se gonflent avec une force
considérable et en un clin d'œil.
Les ceintures de sécurité aident à
maintenir les occupants dans une
position correcte afin de tirer le
meilleur parti de l'airbag. Même
avec les airbags, les occupants non
attachés ou de manière incorrecte
peuvent être gravement blessés
lorsque l'airbag se gonfle.
Respectez systématiquement les
précautions données dans ce
manuel relatives aux ceintures de
sécurité, aux airbags et à la
sécurité des occupants.
Pour réduire le risque de blessures
graves ou fatales et tirer le meilleur
parti de la sécurité offerte par votre
système de retenue :
• N'installez jamais un enfant dans
un siège enfant ou un rehausseur
sur le siège avant du véhicule.
(suite)
ODM032042
■Airbag passager frontal(suite)
• Attachez toujours les enfants sur
le siège arrière. Le siège arrière
est l'emplacement le plus sûr
pour les enfants.
• Les airbags frontaux et latéraux
peuvent blesser les occupants
qui ne sont pas correctement
assis sur les sièges avant.
• Reculez votre le siège le plus loin
possible des airbags frontaux
tout en accédant aisément aux
commandes du véhicule.
• Vous et les passagers de votre
véhicule ne doivent jamais
s'asseoir ou s'appuyer à
proximité des airbags. Le
conducteur et les passagers qui
n'ont pas une position correcte
peuvent être gravement blessés
par le déclenchement des
airbags.
• Ne vous appuyez jamais contre la
portière ou la console centrale,
tenez-vous droit sur votre siège.
(suite)

363
Système de sécurité de votre véhicule

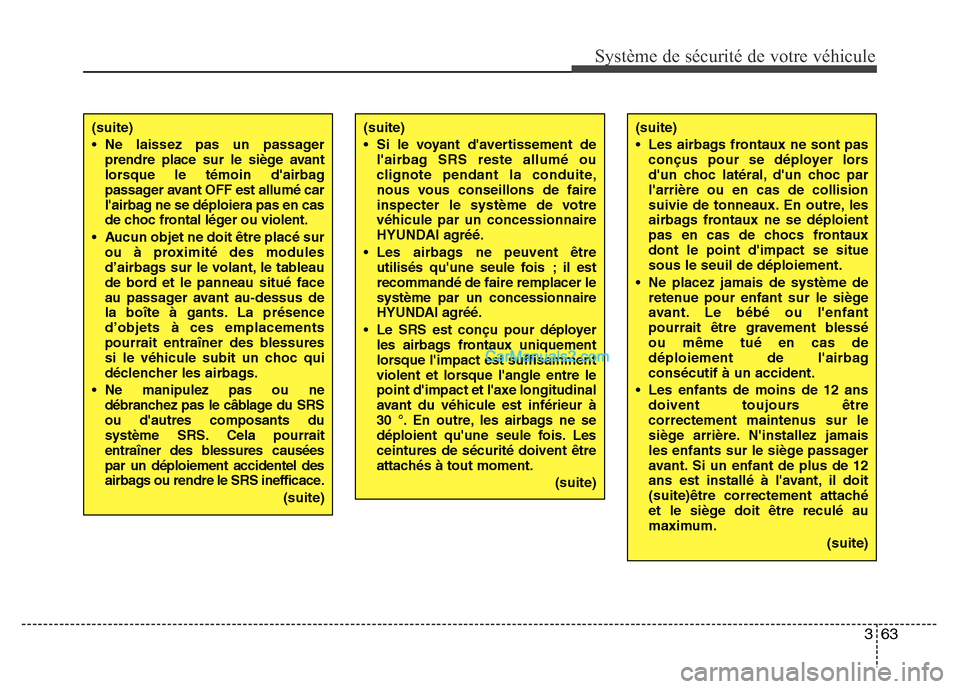

(suite)
• Ne laissez pas un passager
prendre place sur le siège avant
lorsque le témoin d'airbag
passager avant OFF est allumé car
l'airbag ne se déploiera pas en cas
de choc frontal léger ou violent.
• Aucun objet ne doit être placé sur
ou à proximité des modules
d’airbags sur le volant, le tableau
de bord et le panneau situé face
au passager avant au-dessus de
la boîte à gants. La présence
d’objets à ces emplacements
pourrait entraîner des blessures
si le véhicule subit un choc qui
déclencher les airbags.
• Ne manipulez pas ou ne
débranchez pas le câblage du SRS
ou d'autres composants du
système SRS. Cela pourrait
entraîner des blessures causées
par un déploiement accidentel des
airbags ou rendre le SRS inefficace.
(suite)(suite)
• Les airbags frontaux ne sont pas
conçus pour se déployer lors
d'un choc latéral, d'un choc par
l'arrière ou en cas de collision
suivie de tonneaux. En outre, les
airbags frontaux ne se déploient
pas en cas de chocs frontaux
dont le point d'impact se situe
sous le seuil de déploiement.
• Ne placez jamais de système de
retenue pour enfant sur le siège
avant. Le bébé ou l'enfant
pourrait être gravement blessé
ou même tué en cas de
déploiement de l'airbag
consécutif à un accident.
• Les enfants de moins de 12 ans
doivent toujours être
correctement maintenus sur le
siège arrière. N'installez jamais
les enfants sur le siège passager
avant. Si un enfant de plus de 12
ans est installé à l'avant, il doit
(suite)être correctement attaché
et le siège doit être reculé au
maximum.
(suite)(suite)
• Si le voyant d'avertissement de
l'airbag SRS reste allumé ou
clignote pendant la conduite,
nous vous conseillons de faire
inspecter le système de votre
véhicule par un concessionnaire
HYUNDAI agréé.
• Les airbags ne peuvent être
utilisés qu'une seule fois ; il est
recommandé de faire remplacer le
système par un concessionnaire
HYUNDAI agréé.
• Le SRS est conçu pour déployer
les airbags frontaux uniquement
lorsque l'impact est suffisamment
violent et lorsque l'angle entre le
point d'impact et l'axe longitudinal
avant du véhicule est inférieur à
30 °. En outre, les airbags ne se
déploient qu'une seule fois. Les
ceintures de sécurité doivent être
attachés à tout moment.
(suite)

Système de sécurité de votre véhicule
64 3

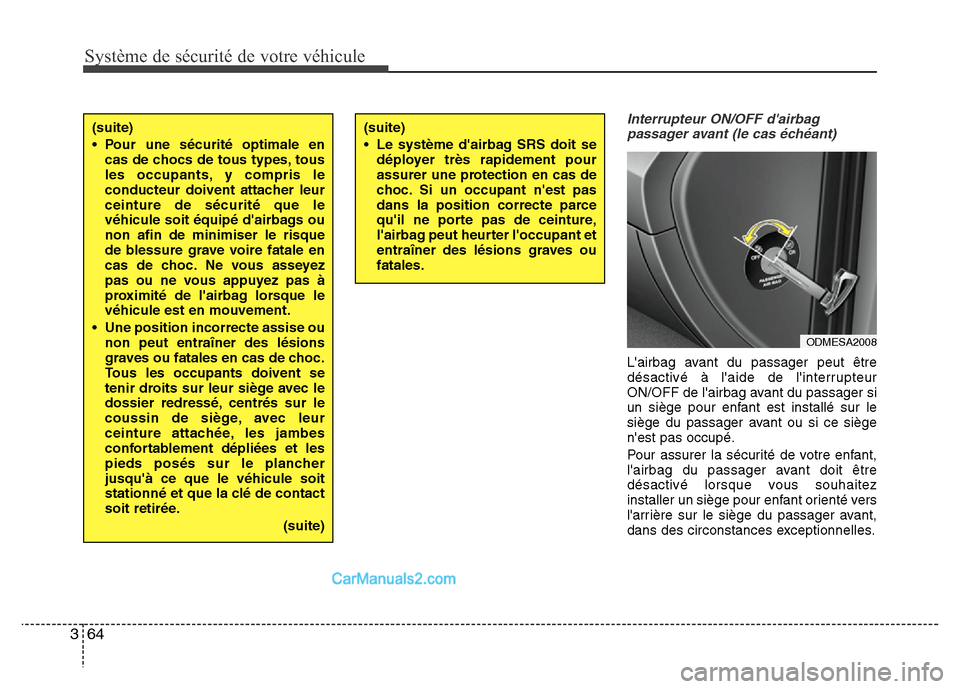

Interrupteur ON/OFF d'airbag
passager avant (le cas échéant)
L'airbag avant du passager peut être
désactivé à l'aide de l'interrupteur
ON/OFF de l'airbag avant du passager si
un siège pour enfant est installé sur le
siège du passager avant ou si ce siège
n'est pas occupé.
Pour assurer la sécurité de votre enfant,
l'airbag du passager avant doit être
désactivé lorsque vous souhaitez
installer un siège pour enfant orienté vers
l'arrière sur le siège du passager avant,
dans des circonstances exceptionnelles.
(suite)
• Le système d'airbag SRS doit se
déployer très rapidement pour
assurer une protection en cas de
choc. Si un occupant n'est pas
dans la position correcte parce
qu'il ne porte pas de ceinture,
l'airbag peut heurter l'occupant et
entraîner des lésions graves ou
fatales.
ODMESA2008
(suite)
• Pour une sécurité optimale en
cas de chocs de tous types, tous
les occupants, y compris le
conducteur doivent attacher leur
ceinture de sécurité que le
véhicule soit équipé d'airbags ou
non afin de minimiser le risque
de blessure grave voire fatale en
cas de choc. Ne vous asseyez
pas ou ne vous appuyez pas à
proximité de l'airbag lorsque le
véhicule est en mouvement.
• Une position incorrecte assise ou
non peut entraîner des lésions
graves ou fatales en cas de choc.
Tous les occupants doivent se
tenir droits sur leur siège avec le
dossier redressé, centrés sur le
coussin de siège, avec leur
ceinture attachée, les jambes
confortablement dépliées et les
pieds posés sur le plancher
jusqu'à ce que le véhicule soit
stationné et que la clé de contact
soit retirée.
(suite)

365
Système de sécurité de votre véhicule

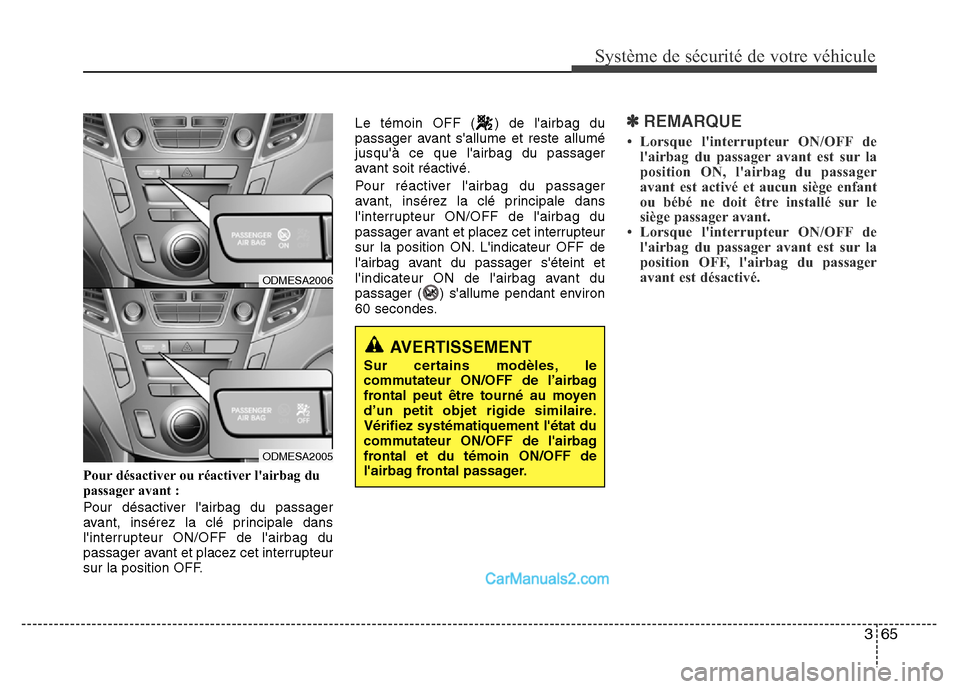

Pour désactiver ou réactiver l'airbag du
passager avant :
Pour désactiver l'airbag du passager
avant, insérez la clé principale dans
l'interrupteur ON/OFF de l'airbag du
passager avant et placez cet interrupteur
sur la position OFF.Le témoin OFF ( ) de l'airbag du
passager avant s'allume et reste allumé
jusqu'à ce que l'airbag du passager
avant soit réactivé.
Pour réactiver l'airbag du passager
avant, insérez la clé principale dans
l'interrupteur ON/OFF de l'airbag du
passager avant et placez cet interrupteur
sur la position ON. L'indicateur OFF de
l'airbag avant du passager s'éteint et
l'indicateur ON de l'airbag avant du
passager ( ) s'allume pendant environ
60 secondes.
✽ REMARQUE
• Lorsque l'interrupteur ON/OFF de
l'airbag du passager avant est sur la
position ON, l'airbag du passager
avant est activé et aucun siège enfant
ou bébé ne doit être installé sur le
siège passager avant.
• Lorsque l'interrupteur ON/OFF de
l'airbag du passager avant est sur la
position OFF, l'airbag du passager
avant est désactivé.
AVERTISSEMENT
Sur certains modèles, le
commutateur ON/OFF de l’airbag
frontal peut être tourné au moyen
d’un petit objet rigide similaire.
Vérifiez systématiquement l'état du
commutateur ON/OFF de l'airbag
frontal et du témoin ON/OFF de
l'airbag frontal passager.
ODMESA2006
ODMESA2005

Système de sécurité de votre véhicule
66 3

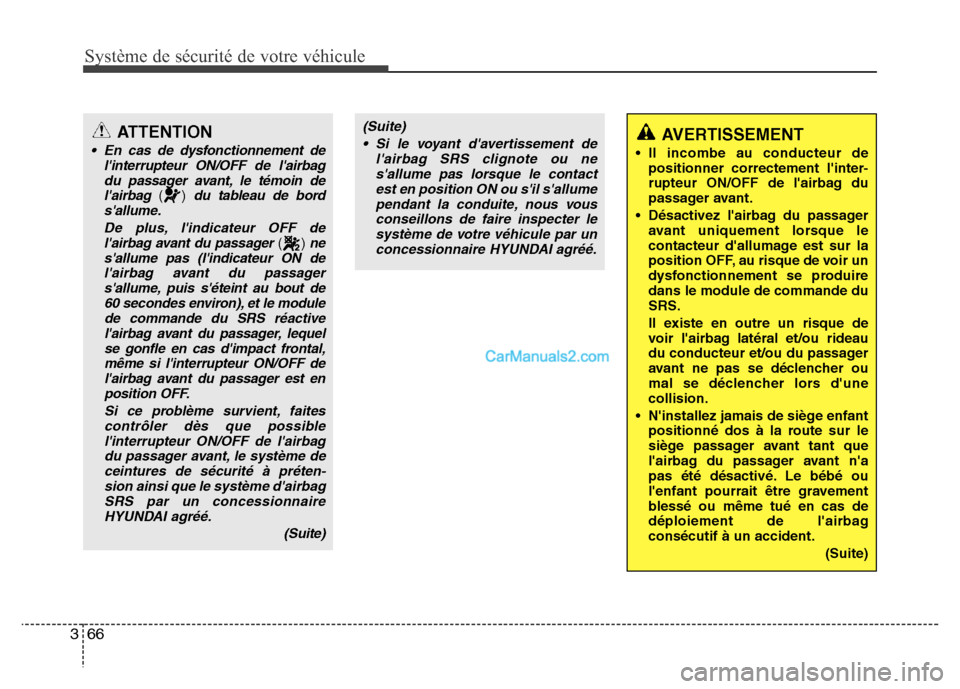

ATTENTION
• En cas de dysfonctionnement de
l'interrupteur ON/OFF de l'airbag
du passager avant, le témoin de
l'airbag
() du tableau de bord
s'allume.
De plus, l'indicateur OFF de
l'airbag avant du passager
()ne
s'allume pas (l'indicateur ON de
l'airbag avant du passager
s'allume, puis s'éteint au bout de
60 secondes environ), et le module
de commande du SRS réactive
l'airbag avant du passager, lequel
se gonfle en cas d'impact frontal,
même si l'interrupteur ON/OFF de
l'airbag avant du passager est en
position OFF.
Si ce problème survient, faites
contrôler dès que possible
l'interrupteur ON/OFF de l'airbag
du passager avant, le système de
ceintures de sécurité à préten
-sion ainsi que le système d'airbag
SRS par un concessionnaire
HYUNDAI agréé.
(Suite)
(Suite)
• Si le voyant d'avertissement de
l'airbag SRS clignote ou ne
s'allume pas lorsque le contact
est en position ON ou s'il s'allume
pendant la conduite, nous vous
conseillons de faire inspecter le
système de votre véhicule par un
concessionnaire HYUNDAI agréé.AVERTISSEMENT
• Il incombe au conducteur de
positionner correctement l'inter-
rupteur ON/OFF de l'airbag du
passager avant.
• Désactivez l'airbag du passager
avant uniquement lorsque le
contacteur d'allumage est sur la
position OFF, au risque de voir un
dysfonctionnement se produire
dans le module de commande du
SRS.
Il existe en outre un risque de
voir l'airbag latéral et/ou rideau
du conducteur et/ou du passager
avant ne pas se déclencher ou
mal se déclencher lors d'une
collision.
• N'installez jamais de siège enfant
positionné dos à la route sur le
siège passager avant tant que
l'airbag du passager avant n'a
pas été désactivé. Le bébé ou
l'enfant pourrait être gravement
blessé ou même tué en cas de
déploiement de l'airbag
consécutif à un accident.
(Suite)
