Page 68 of 585
Mantenimiento
44
7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
A/BAG IND10ATablero de instrumentos
A/BAG10AMódulo de control SRS, módulo de control A/C
MODULE 57,5A
Sensor de lluvia, techo solar, módulo de control de la llave smart, BCM,
sistema de ayuda de estacionamiento, AC, módulo del inversor,
caja de relés ICM (relé de las luces de curvas IZQ/DCH, relé del ventilador trasero),
calefactor del asiento trasero IZQ/DCH, módulo de control CCS del
conductor/acompañante, módulo del calefactor del asiento del conductor/acompañante
MODULE 17,5AInterruptor del modo deportivo, solenoide de la llave,
interruptor de la consola IZQ/DCH, interruptor de la consola delantera,
interruptor del elevalunas eléctrico trasero IZQ/DCH
REAR FOG LAMP10ACaja de relés ICM (relé de la luz antiniebla trasera)
MEMORY 210ABCM, módulo de control de la presión de los neumáticos, módulo IMS del conductor,
módulo de la puerta del conductor/acompañante, luz automática y fotosensor,
conector de enlace de datos, módulo de control A/C, tablero de instrumentos
SMART KEY 27,5AMódulo de control de llave smart, módulo del inmovilizador
MODULE 310A
BCM, tablero de instrumentos, módulo de control de presión de los neumático, AMP,
asistencia de estacionamiento smart, Módulo de control, retrovisor electrocrómico,
módulo de advertencia de salida de carril, dirección, Sensor del ángulo, sistema de
audio, módulo de control A/C, A/V y unidad principal de navegación, 4WD ECM,
Indicador de la palanca de cambio ATM, Sensor de ayuda de estacionamiento trasero
IZQ/DCH, Calefacción del asiento trasero IZQ/DCH, Módulo de control CCS del
conductor/acompañante, módulo del calefactor del asiento del conductor/acompañante,
Módulo IMS del conductor, interruptor de la consola IZQ/DCH, interruptor de la consola
trasera sensor de ayuda de estacionamiento trasero IZQ/DCH (central), módulo de la
puerta del conductor/acompañante, módulo de freno de estacionamiento eléctrico
Page 70 of 585
Mantenimiento
46
7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
IGN20AFusible E/R y caja de relés (fusibles - F35, F36, F37, F38)
A/CON 17,5AFusible E/R y caja de relés (relé 4/14), módulo de control A/C,
tablero de instrumentos ionizado, caja diésel (relé 3/4)
WIPER RR15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero,
interruptor multifunción
SMART KEY 125AMódulo de control de la llave Smart
S/HEATER FRT20AMódulo de control CCS del conductor/acompañante,
módulo del calefactor del asiento del conductor/acompañante
A/CON 27,5AMódulo de control A/C
C/LIGHTER20AToma de corriente delantera y mechero, toma de corriente del maletero
WIPER FRT15AInterruptor multifunción, fusible E/R y caja de relés (relé 9/11)
RR BLOWER20ACaja de relés ICM (relé del ventilador trasero)
P/WDW RH25AMódulo del elevalunas eléctrico de seguridad del conductor/acompañante, módulo de
la puerta del conductor/acompañante, interruptor del elevalunas eléctrico trasero DCH,
módulo del elevalunas eléctrico de seguridad trasero DCH
RR DEFOGGER10AMódulo de control A/C
BRAKE SWITCH7,5AMódulo de control llave smart, interruptor de la luz de freno
Page 157 of 585
Conducción
14
5
3. Pulse el botón de inicio/parada del
motor mientras pisa el pedal del freno.
4. Siga pisando el pedal del freno hasta que se apague la luz incandescente
iluminada. (aproximadamente 5segundos)
5. El motor empieza a funcionar cuando el indicador incandescente se apaga.
✽✽
ATENCIÓN
Si se vuelve a pulsar el botón
INICIO/PARADA del MOTOR
mientras el motor está precalentando, el
motor arrancará.
Arranque y parada del motor con
turbocompresor e intercooler
1. No acelere el motor inmediatamente después de que haya arrancado.
Si el motor está frío, déjelo al ralentí algunos segundos antes de iniciar la
marcha para asegurarse de que habrá
suficiente lubricación en el
turbocompresor.
2. Después de circular durante mucho tiempo o a gran velocidad o con el
motor sometido a una carga elevada,
deje el motor al ralentí durante
alrededor de un minuto antes de
apagarlo.
Este tiempo de ralentí bastará para enfriar el turbocompresor antes de
parar el motor. Incluso si la llave smart está en el
vehículo, si está lejos de usted, el
motor puede no arrancar.
Cuando el botón de inicio/parada del motor está en la posición ACC o en la
anterior, si la puerta está abierta, el
sistema comprueba la llave smart. Si la
llave smart no está en el vehículo
aparecerá el indicador " " y el
mensaje "Key is not in the vehicle" (La
llave no está en el vehículo) en el
tablero de instrumentos y en la
pantalla LCD. Si las puertas están
cerradas, la señal acústica sonará
durante 5 segundos. El indicador o la
advertencia se apagará mientras el
vehículo se está moviendo. Lleve
siempre consigo la llave smart.
W-60
Luz indicadora de la bujía de incandescencia
PRECAUCIÓN
No apague inmediatamente el
motor si ha estado sometido a unacarga elevada. De otro modo, elmotor o el turbocompresor podrían
sufrir una avería grave.
ADVERTENCIA
El motor arrancará, sólo cuando la
llave smart esté dentro delvehículo. No permita tocar el botón de
inicio/parada del motor o las partesrelacionadas a los niños o aquellas
personas que no conoce elvehículo.
Page 216 of 585
573
Conducción
Para accionar el LDWS, pulse el botón
con el botón de inicio/parada del motor
en ON. El indicador se enciende en el
tablero de instrumentos. Para cancelar el
LDWS, pulse de nuevo el botón. El color del símbolo cambia dependiendo del estado del sistema
LDWS.
- Blanco: El sensor no detecta la líneadel carril.
- Verde: El sensor detecta la línea del carril. Si el vehículo se sale del carril con el
LDWS accionado y una velocidad del
vehículo superior a 60km/h, la
advertencia funciona como sigue: 1. Advertencia visual
Si se sale del carril, el carril en cuestión
parpadea en amarillo en la pantalla LCD
a intervalos de 0,8 segundos.
2. Advertencia acústica
Si se sale del carril, la señal acústica se
activa a intervalos de 0,8 segundos.
ODM052049
ODM042147
ODM042150
ODM042148
ODM042149
■
Cuando el sensor detecta la línea del carril■Aviso de salida del carril izquierdo
■ Cuando el sensor no detecta la línea del carril
■Aviso de salida del carril derecho
Page 366 of 585
Características de vehículo
56
4
CUADRO DE INSTRUMENTOS
ODMEMM2346/ODMEMM2054
■■
Tipo A
- Motor de gasolina
- Motor de diesel
1. Cuentarrevoluciones
2. Velocímetro
3. Indicador de temperatura del motor
4. Indicador de combustible
5. Pantalla LCD
6. Pilotos de aviso e indicación (opcional)
7. Indicadores de los intermitentes ❈ El tablero real del vehículo podría diferir de la imagen.
Para más información, véase "Indicadores"
en las páginas siguientes.

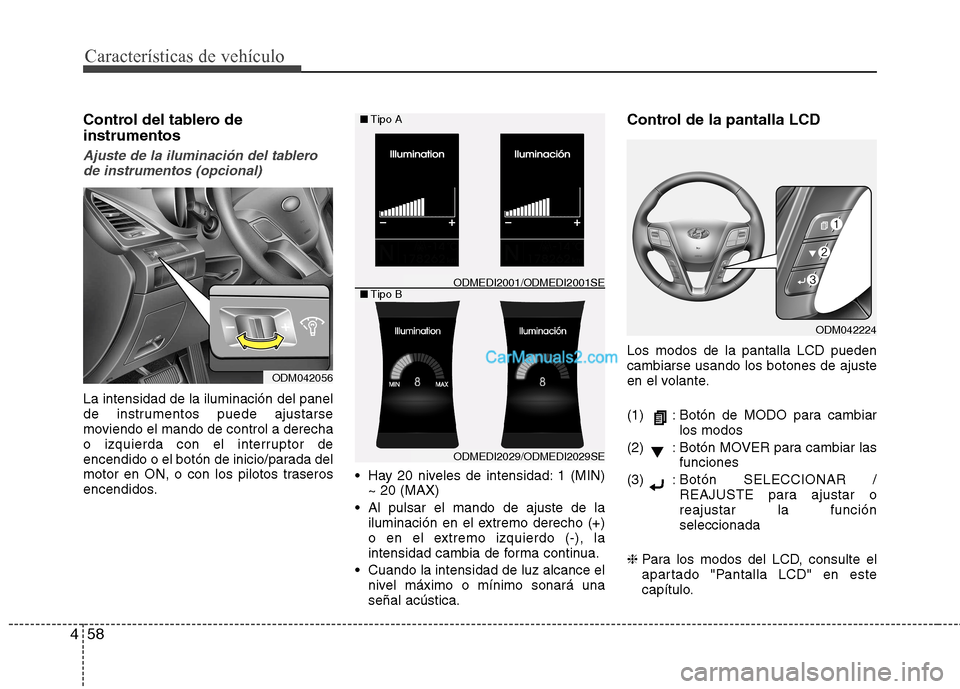

Page 368 of 585
Características de vehículo
58
4
Control del tablero de instrumentos
Ajuste de la iluminación del tablero
de instrumentos (opcional)
La intensidad de la iluminación del panel
de instrumentos puede ajustarse
moviendo el mando de control a derecha
o izquierda con el interruptor de
encendido o el botón de inicio/parada del
motor en ON, o con los pilotos traseros
encendidos. Hay 20 niveles de intensidad: 1 (MIN)
~ 20 (MAX)
Al pulsar el mando de ajuste de la iluminación en el extremo derecho (+)
o en el extremo izquierdo (-), la
intensidad cambia de forma continua.
Cuando la intensidad de luz alcance el nivel máximo o mínimo sonará unaseñal acústica. Control de la pantalla LCD Los modos de la pantalla LCD pueden cambiarse usando los botones de ajuste
en el volante.
(1) : Botón de MODO para cambiar
los modos
(2) : Botón MOVER para cambiar las funciones
(3) : Botón SELECCIONAR /
REAJUSTE para ajustar oreajustar la funciónseleccionada
❈ Para los modos del LCD, consulte el
apartado "Pantalla LCD" en este
capítulo.
ODM042056
ODM042224
■Tipo A
■Tipo B
ODMEDI2029/ODMEDI2029SE
ODMEDI2001/ODMEDI2001SE

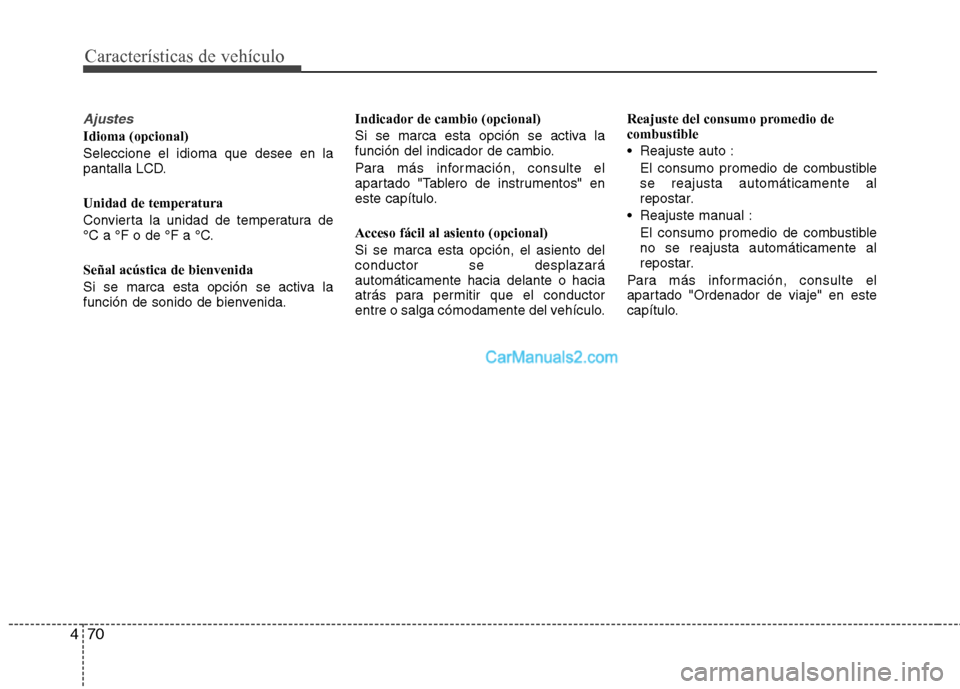

Page 380 of 585
Características de vehículo
70
4
Ajustes
Idioma (opcional) Seleccione el idioma que desee en la
pantalla LCD. Unidad de temperatura
Convierta la unidad de temperatura de
°C a °F o de °F a °C. Señal acústica de bienvenida
Si se marca esta opción se activa la
función de sonido de bienvenida. Indicador de cambio (opcional)
Si se marca esta opción se activa la
función del indicador de cambio.
Para más información, consulte el
apartado "Tablero de instrumentos" en
este capítulo. Acceso fácil al asiento (opcional) Si se marca esta opción, el asiento del conductor se desplazaráautomáticamente hacia delante o hacia
atrás para permitir que el conductor
entre o salga cómodamente del vehículo.Reajuste del consumo promedio decombustible
Reajuste auto :
El consumo promedio de combustible se reajusta automáticamente al
repostar.
Reajuste manual : El consumo promedio de combustibleno se reajusta automáticamente al
repostar.
Para más información, consulte el
apartado "Ordenador de viaje" en este
capítulo.
Page 538 of 585
Índice alfabético
4
I
Conducciones especiales de conducción ·······················5-79
Balanceo del vehículo ···············································5-80
Condiciones de conducción peligrosas ···················5-79
Conducción fuera de vía ···········································5-83
Conducir de noche ····················································5-81
Conducir con lluvia ···················································5-82
Conducir por zonas inundadas ··································5-83
Circular a gran velocidad ··········································5-83
Reducción del riesgo de vuelco ································5-79
Tome las curvas con suavidad ···································5-81
Cuadro de instrumentos ·················································4-56 Control de la pantalla LCD ·······································4-58
Control del tablero de instrumentos ··························4-58
Indicadores ································································4-59
Indicador de cambio de la transmisión ·····················4-64
Cuidado del aspecto general ··········································7-73 Cuidado del exterior ··················································7-73
Cuidado del interior ··················································7-78
Deshielo y desempañado del parabrisas ······················4-174 Sistema de control climático automático ················4-175
Sistema de control climático manual ······················4-174
Dimensiones·····································································8-2
Dispositivo de desescarche ··········································4-147
Deshielo de la luneta trasera ···································4-147 Emergencia en carretera ··················································6-2
Intermitentes de emergencia ·······································6-2
En caso de emergencia mientras conduce ·······················6-3 Si el motor se cala en un un cruce o una travesía ·······6-3Si sufre un pinchazo mientras conduce·······················6-3
Si el motor se para mientras conduce ························6-3
Equipo de sonido ·························································4-195
Antena ·····································································4-195Controles remotos del equipo de sonido················4-196
Cómo funciona el equipo de sonido del vehículo···4-197
Cuidado de los discos··············································4-199Utilizar un teléfono móvil o una radio de emisión y recepción ··············································4-199
Escobillas del limpiaparabrisas ·····································7-21 Inspección de las escobillas ······································7-21
Sustitución de las escobillas ···································7-21
Etiqueta de características y presiones de los neumáticos·································································8-11
Etiqueta de certificación del vehículo ···························8-10
Etiqueta del refrigerante ················································8-12
