Hyundai Santa Fe 2013 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2013, Model line: Santa Fe, Model: Hyundai Santa Fe 2013Pages: 734, PDF Size: 44.95 MB
Page 1 of 734

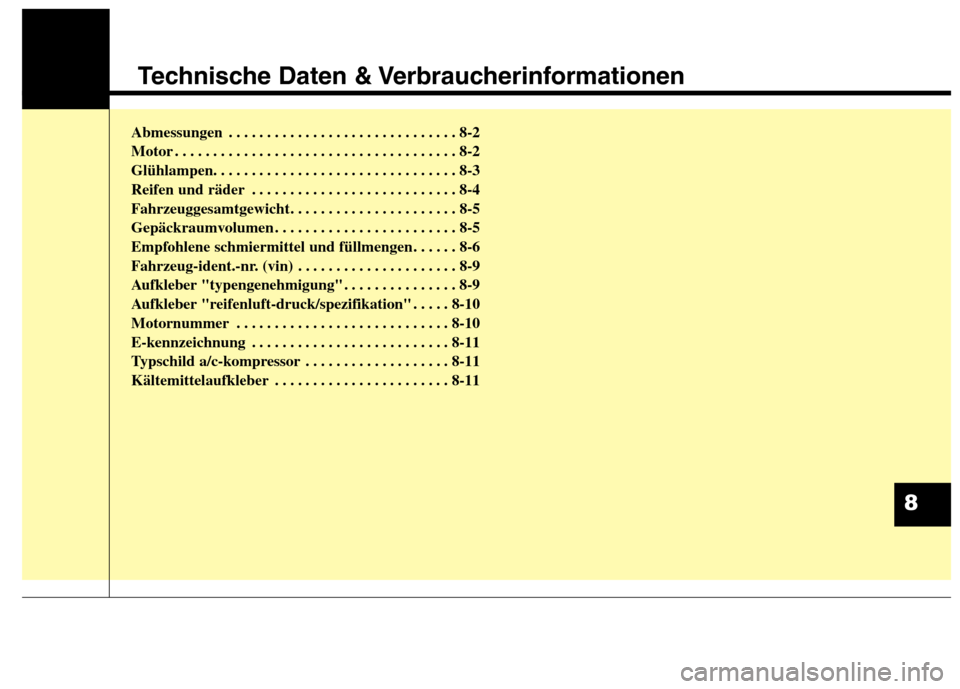

Technische Daten & Verbraucherinformationen
Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Glühlampen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3
Reifen und räder . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4
Fahrzeuggesamtgewicht. . . . . . . . . . . . . . . . . . . . . . 8-5
Gepäckraumvolumen . . . . . . . . . . . . . . . . . . . . . . . . 8-5
Empfohlene schmiermittel und füllmengen. . . . . . 8-6
Fahrzeug-ident.-nr. (vin) . . . . . . . . . . . . . . . . . . . . . 8-9
Aufkleber "typengenehmigung" . . . . . . . . . . . . . . . 8-9
Aufkleber "reifenluft-druck/spezifikation" . . . . . 8-10
Motornummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10
E-kennzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . 8-11
Typschild a/c-kompressor . . . . . . . . . . . . . . . . . . . 8-11
Kältemittelaufkleber . . . . . . . . . . . . . . . . . . . . . . . 8-11
8
Page 2 of 734
Technische Daten & Verbraucherinformationen
2
8

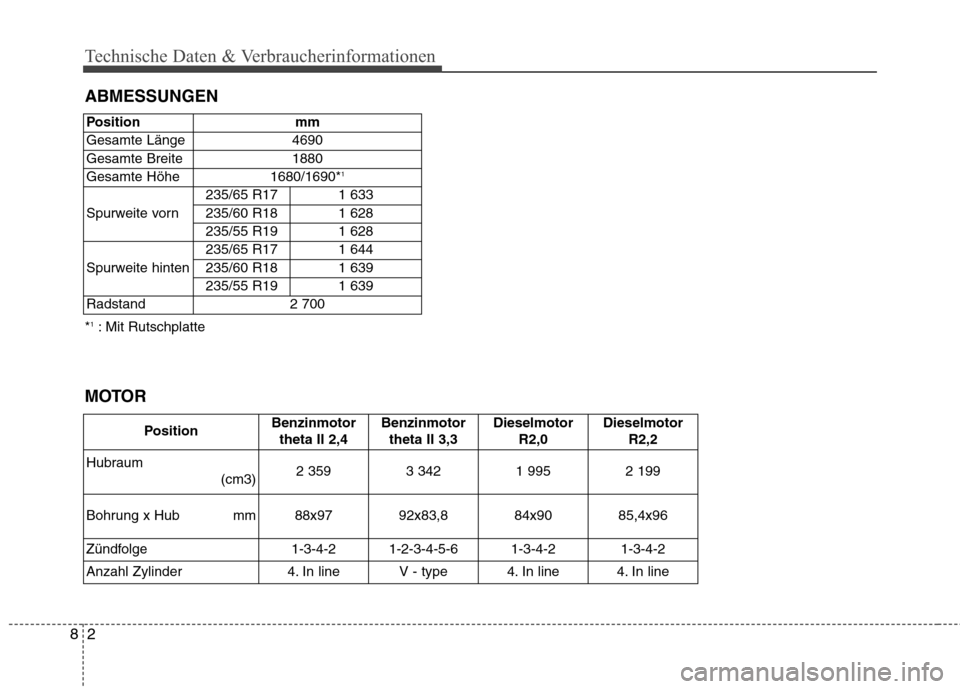

ABMESSUNGEN
MOTOR *
1
: Mit Rutschplatte
Position mm
Gesamte Länge 4690
Gesamte Breite 1880
Gesamte Höhe 1680/1690*
1
Spurweite vorn 235/65 R17 1 633
235/60 R18 1 628
235/55 R19 1 628
Spurweite hinten 235/65 R17 1 644
235/60 R18 1 639
235/55 R19 1 639
Radstand 2 700
PositionBenzinmotor theta II 2,4 Benzinmotor
theta II 3,3Dieselmotor R2,0DieselmotorR2,2
Hubraum (cm3)
2 359 3 3421 9952 199
Bohrung x Hub mm
88x97 92x83,884x9085,4x96
Zündfolge
1-3-4-2 1-2-3-4-5-61-3-4-21-3-4-2
Anzahl Zylinder
4. In line V - type4. In line4. In line
Page 3 of 734
83
Technische Daten & Verbraucherinformationen

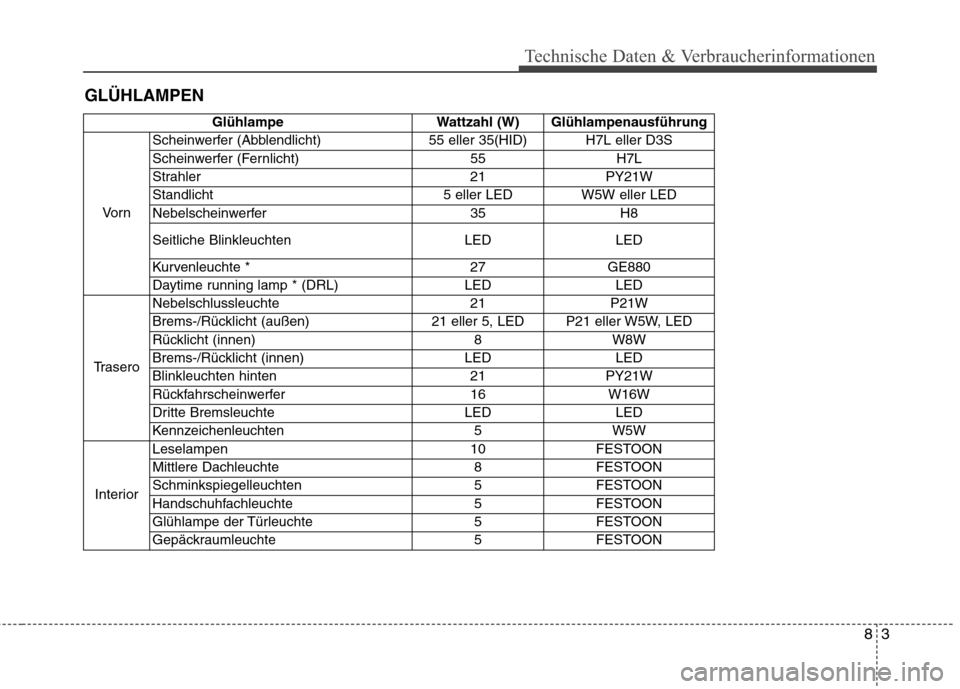

GLÜHLAMPEN
Glühlampe Wattzahl (W) Glühlampenausführung
Vo r n Scheinwerfer (Abblendlicht) 55 eller 35(HID) H7L eller D3S
Scheinwerfer (Fernlicht) 55 H7L
Strahler
21 PY21W
Standlicht 5 eller LED W5W eller LED
Nebelscheinwerfer 35 H8
Seitliche Blinkleuchten LED LED
Kurvenleuchte * 27 GE880
Daytime running lamp * (DRL) LED LED
Trasero Nebelschlussleuchte 21 P21W
Brems-/Rücklicht (außen) 21 eller 5, LED P21 eller W5W, LED
Rücklicht (innen) 8 W8W
Brems-/Rücklicht (innen) LED LED
Blinkleuchten hinten 21 PY21W
Rückfahrscheinwerfer 16 W16W
Dritte Bremsleuchte LED LED
Kennzeichenleuchten 5 W5W
Interior Leselampen
10 FESTOON
Mittlere Dachleuchte 8 FESTOON
Schminkspiegelleuchten 5 FESTOON
Handschuhfachleuchte 5 FESTOON
Glühlampe der Türleuchte 5 FESTOON
Gepäckraumleuchte 5 FESTOON
Page 4 of 734
Technische Daten & Verbraucherinformationen
4
8

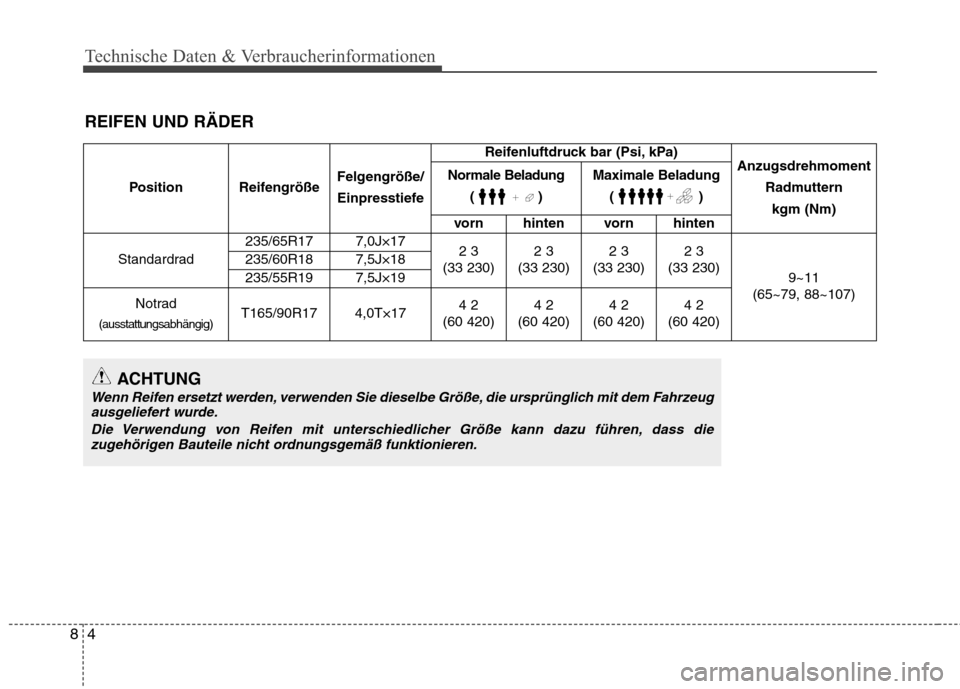

Position Reifengröße Felgengröße/
Einpresstiefe Reifenluftdruck bar (Psi, kPa)
Anzugsdrehmoment
Radmutternkgm (Nm)
Normale Beladung
()Maximale Beladung()
vorn hinten vorn hinten
Standardrad 235/65R17 7,0J×17
2 3
(33 230) 2 3
(33 230) 2 3
(33 230) 2 3
(33 230) 9~11
(65~79, 88~107)
235/60R18 7,5J×18
235/55R19 7,5J×19
Notrad
(ausstattungs abhängig) T165/90R17 4,0T×17
4 2
(60 420) 4 2
(60 420) 4 2
(60 420) 4 2
(60 420)
ACHTUNG
Wenn Reifen ersetzt werden, verwenden Sie dieselbe Größe, die ursprünglich mit dem Fahrzeug ausgeliefert wurde.
Die Verwendung von Reifen mit unterschiedlicher Größe kann dazu führen, dass diezugehörigen Bauteile nicht ordnungsgemäß funktionieren.
REIFEN UND RÄDER
Page 5 of 734
85
Technische Daten & Verbraucherinformationen

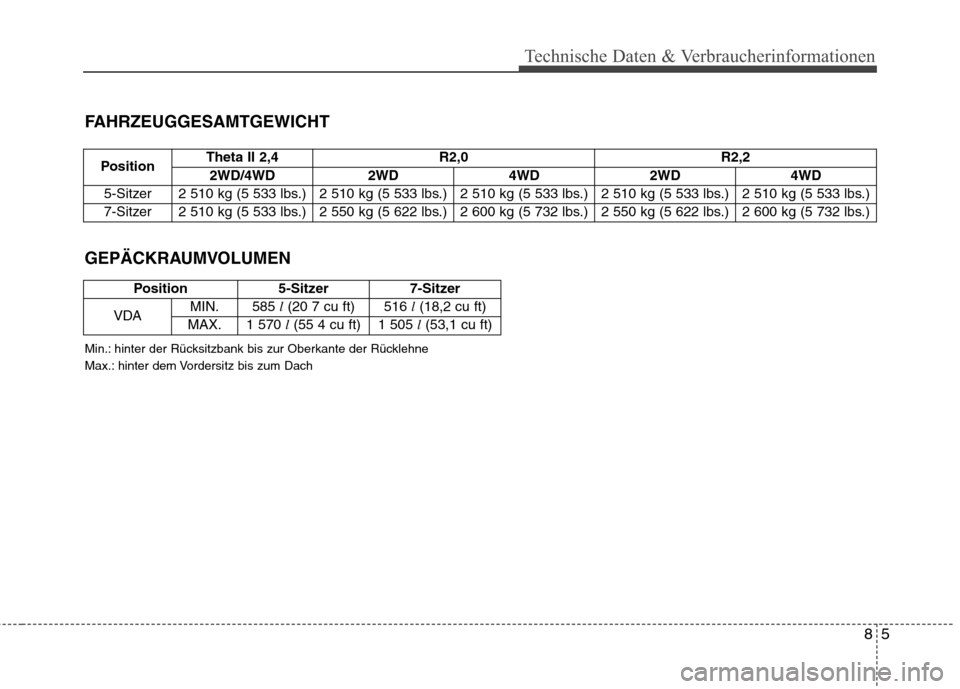

PositionTheta II 2,4 R2,0
R2,2
2WD/4WD 2WD 4WD 2WD 4WD
5-Sitzer 2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.)
7-Sitzer 2 510 kg (5 533 lbs.) 2 550 kg (5 622 lbs.) 2 600 kg (5 732 lbs.) 2 550 kg (5 622 lbs.) 2 600 kg (5 732 lbs.)
Position 5-Sitzer 7-Sitzer
VDA MIN.
585
l(20 7 cu ft) 516 l(18,2 cu ft)
MAX. 1 570
l(55 4 cu ft) 1 505 l(53,1 cu ft)
Min.: hinter der Rücksitzbank bis zur Oberkante der Rücklehne
Max.: hinter dem Vordersitz bis zum Dach
GEPÄCKRAUMVOLUMEN
FAHRZEUGGESAMTGEWICHT
Page 6 of 734
Technische Daten & Verbraucherinformationen
6
8

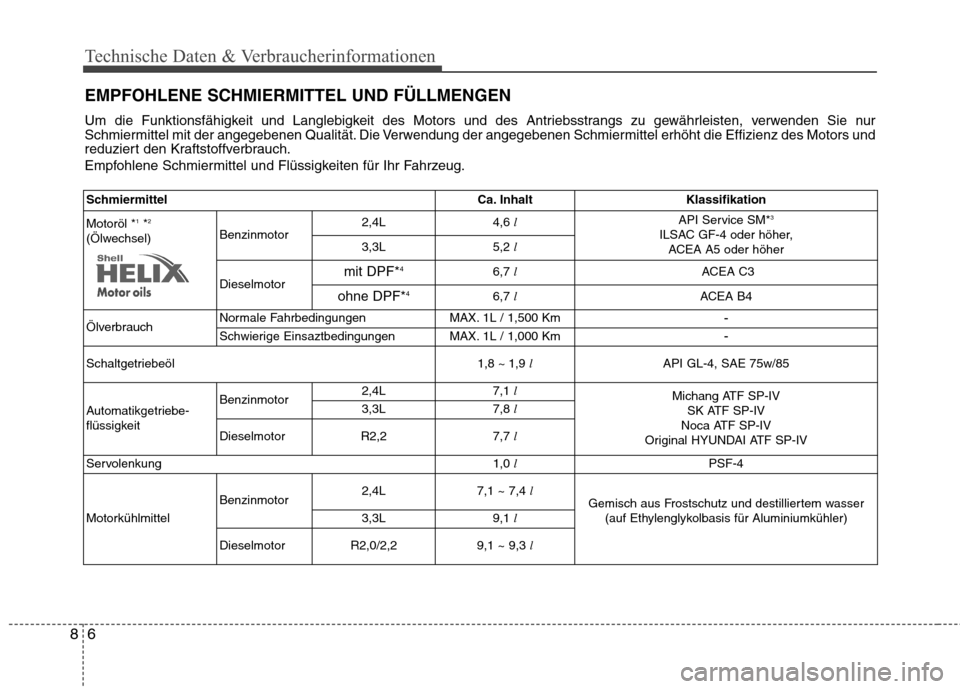

EMPFOHLENE SCHMIERMITTEL UND FÜLLMENGEN
Um die Funktionsfähigkeit und Langlebigkeit des Motors und des Antriebsstrangs zu gewährleisten, verwenden Sie nur
Schmiermittel mit der angegebenen Qualität. Die Verwendung der angegebenen Schmiermittel erhöht die Effizienz des Motors und
reduziert den Kraftstoffverbrauch.
Empfohlene Schmiermittel und Flüssigkeiten für Ihr Fahrzeug.
Schmiermittel Ca. Inhalt Klassifikation
Motoröl * 1
*2
(Ölwechsel) Benzinmotor 2,4L
4,6
l API Service SM*3
ILSAC GF-4 oder höher, ACEA A5 oder höher
3,3L
5,2
l
Dieselmotor mit DPF*
4
6,7 l
ACEA C3
ohne DPF* 4
6,7 l
ACEA B4
Ölverbrauch Normale Fahrbedingungen MAX. 1L / 1,500 Km
-
Schwierige Einsaztbedingungen MAX. 1L / 1,000 Km -
Schaltgetriebeöl 1,8
~ 1,9 l
API GL-4, SAE 75w/85
Automatikgetriebe-
flüssigkeit Benzinmotor
2,4L
7,1
l
Michang ATF SP-IV
SK ATF SP-IV
Noca ATF SP-IV
Original HYUNDAI ATF SP-IV
3,3L
7,8
l
Dieselmotor R2,2 7,7
l
Servolenkung 1,0
l
PSF-4
Motorkühlmittel Benzinmotor
2,4L
7,1 ~ 7,4
l
Gemisch aus Frostschutz und destilliertem wasser
(auf Ethylenglykolbasis für Aluminiumkühler)
3,3L 9,1
l
Dieselmotor R2,0/2,2 9,1 ~ 9,3
l
Page 7 of 734
87
Technische Daten & Verbraucherinformationen
*1
Empfohlene SAE-Viskositäten siehe nächste Seite.
* 2
Motoröle mit der Bezeichnung "Energiesparöl' können jetzt verwendet werden. Neben weiteren Vorteilen, die diese Öle haben, reduz ieren sie
den Kraftstoffverbrauch. Im täglichen Gebrauch des Fahrzeugs ist der Nutzen oft nicht messbar, auf ein Jahr bezogen kann sich jedoch eine
erhebliche Kosten- und Energieeinsparung ergeben.
* 3
Wenn das API Service SM oder ACEA A5 Motoröl in Ihrem Land nicht verfügbar ist, können Sie API Service SL oder ACEA A3 verwende n.
* 4
Diesel-Partikelfilter
Empfohlene Motoröle Hersteller Produkt
Benzinmotor Dieselmotor
SK ZIC LD5W-30 ZIC LS 5W-30
Chevron KIXX G1 LL KIXX D1 5W-30
Total QUARTZ HKS G-310
QUARTZ INEO MC3 5W-30
QUARTZ INEO MC3 5W-30
Shell HELIX ULTRA AH-E 5W-30
HELIX ULTRA AP 5W-30
HELIX ULTRA 5W-40
Fuchs TITAN SUPERSYN LONG LIFE 5W-30/40
Schmiermittel Ca. Inhalt Klassifikation
Bremsflüssigkeit 0,7~0,8
l
FMVSS116 DOT-3 oder DOT-4
Differentialöl Hinterachse (Allradantrieb) 0.53 l Hypoid-Getriebeöl API Service GL-5, SAE 75W/90
(SHELL SPIRAX X oder äquivalent)
Verteilergetriebeöl (Allradantrieb) 2,4L
R2,0/2,2L 0.6
l
Hypoid-Getriebeöl API Service GL-5, SAE 75W/90
(SHELL SPIRAX X oder äquivalent)
3,3L 0.68 l
Kraftstoff 64 l Beachten Sie die "Kraftstoffvorschriften" im Kapitel 1
Page 8 of 734
Technische Daten & Verbraucherinformationen
8
8
Empfohlene SAE-Viskositäten Die Viskosität (Zähflüssigkeit) des
Motoröls beeinflusst den Kraftstoff-verbrauch und den Betrieb bei niedrigen
Außentemperaturen (Anlassen und
Schmierfilmbildung). Motoröle mit
niedrigerer Viskosität können den
Kraftstoffverbrauch senken und sie
eignen sich besser für den Betrieb bei
niedrigen Außentemperaturen. Bei
höheren Temperaturen werden jedoch
Motoröle mit höherer Viskosität für eine
zufrieden stellende Schmierung benötigt.Die Verwendung von Motorölen mit nicht
empfohlenen Viskositäten kann zuMotorschäden führen.
Berücksichtigen Sie bei der Auswahl des
Motoröls den Temperaturbereich, in dem
das Fahrzeug bis zum nächsten
Ölwechsel betrieben werden soll.
Wählen Sie die geeignete Viskosität aus
der folgenden Tabelle aus.ACHTUNG
Stellen Sie sicher, dass der Bereich
um alle Einfüllschrauben, Ablass-schrauben und Messstäbe gereinigtwird, bevor ein Füllstand geprüftoder eine Flüssigkeit abgelassen
wird.
Dies ist besonders wichtig, wenndas Fahrzeug in staubiger odersandiger Umgebung oder aufunbefestigten Straßen eingesetzt
wird. Durch die Reinigung derBereiche rings um Einfüll-/Ablassschrauben und Messstäbewird verhindert, dass Schmutz,
Sand usw. in den Motor oder inandere Komponenten eindringt unddiese beschädigt.
Temperaturbereich für SAE-Viskositätsklassen
Temperatur
Motoröl für
Benzinmotoren * 1
°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Motoröl für
Dieselmotoren
5W-30
15W-40
10W-30
0W-30/40
* 1
: Um einen günstigen Kraftstoffverbrauch zu erreichen, wird die Verwendung eines Motoröls
mit der SAE-Viskosität 5W-20 (API SM / ILSAC GF-4 / ACEA A5) empfohlen. Wenn ein
solches Motoröl in Ihrem Land nicht angeboten wird, wählen Sie ein Motoröl, welches den
in der Tabelle aufgeführten SAE-Angaben entspricht.
20W-50
10W-30
15W-40
5W-20 , 5W-30
Page 9 of 734
89
Technische Daten & Verbraucherinformationen
FAHRZEUG-IDENT.-NR. (VIN)
Die Fahrzeug-Ident.-Nr. (VIN) wird bei
der Anmeldung Ihres Fahrzeugs und bei
allen relevanten Rechtsangelegenheiten
erfasst.
Die VIN ist in die Stirnwand im
Motorraum eingeprägt. Die VIN ist auch auf einem Schild oben
auf dem Armaturenbrett angebracht. DieNummer auf dem Schild kann
problemlos von außen durch die
Windschutzscheibe abgelesen werden.
Der Aufkleber 'Typengenehmigung'
befindet sich auf der Fahrerseite außenan der B-Säule und beinhaltet die
Fahrzeug-Ident.-Nr. (VIN).AUFKLEBER "TYPENGENEHMIGUNG"
OEN086004N
VIN (ausstattungsabhängig)
OCM056002
ODM082001
ODMEVS2002
Eingeschlagene Fahrzeug-Ident.-Nr. (VIN)
■Ausführung B
Page 10 of 734
Technische Daten & Verbraucherinformationen
10
8
Die Serienbereifung Ihres Fahrzeugs
wurde ausgewählt, um Ihnen unter
normalen Fahrbedingungen ein
optimales Fahrverhalten zu bieten.
Der Aufkleber mit den Reifendaten
befindet sich auf der Fahrerseite außen
an der B-Säule. Er gibt Ihnen die für Ihr
Fahrzeug vorgeschriebenen Reifenluft
-druckwerte an. MOTORNUMMER
AUFKLEBER "REIFENLUFT-
DRUCK/SPEZIFIKATION"
OCM080003ODM082003
Die Motornummer ist an der in der
Abbildung gezeigten Stelle in den Motoreingeschlagen.
■
Benzinmotor (2,4L)
■Benzinmotor (3,3L)
■Dieselmotor
OXM089006L
ODMNMC2017
