Hyundai Santa Fe 2013 Manual do proprietário (in Portuguese)
Manufacturer: HYUNDAI, Model Year: 2013, Model line: Santa Fe, Model: Hyundai Santa Fe 2013Pages: 745, PDF Size: 46.9 MB
Page 1 of 745

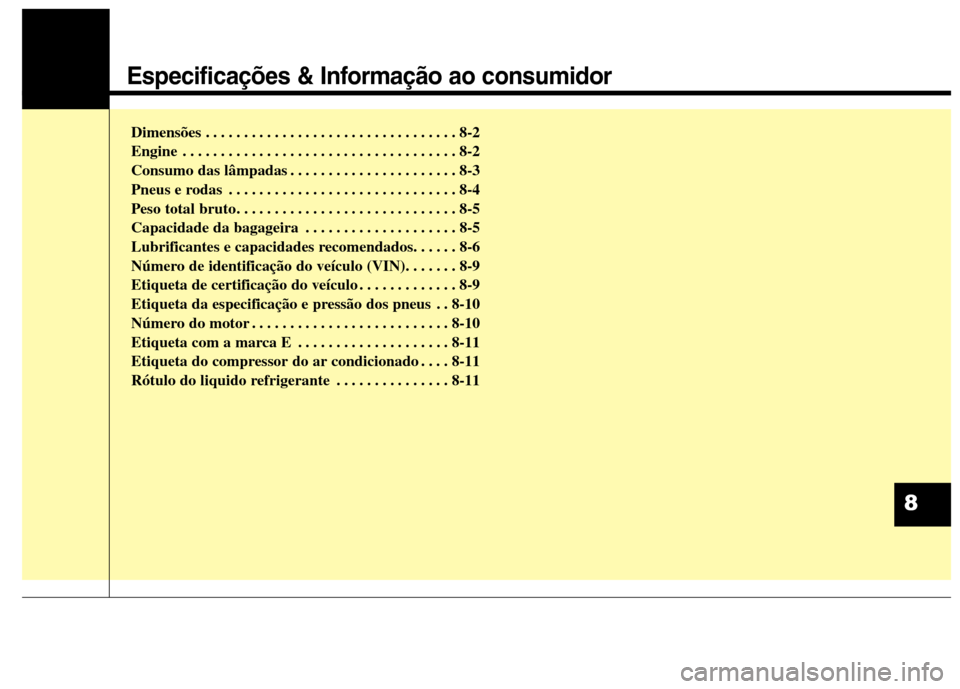

Especificações & Informação ao consumidor
Dimensões . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Consumo das lâmpadas . . . . . . . . . . . . . . . . . . . . . . 8-3
Pneus e rodas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4
Peso total bruto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5
Capacidade da bagageira . . . . . . . . . . . . . . . . . . . . 8-5
Lubrificantes e capacidades recomendados. . . . . . 8-6
Número de identificação do veículo (VIN). . . . . . . 8-9
Etiqueta de certificação do veículo . . . . . . . . . . . . . 8-9
Etiqueta da especificação e pressão dos pneus . . 8-10
Número do motor . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10
Etiqueta com a marca E . . . . . . . . . . . . . . . . . . . . 8-11
Etiqueta do compressor do ar condicionado . . . . 8-11
Rótulo do liquido refrigerante . . . . . . . . . . . . . . . 8-11
8
Page 2 of 745
Especificações & Informação ao consumidor
2
8
DIMENSÕES * 1
com porta-bagagens no tejadilho Item mm(in)
Comprimento 4.690 (184,64)
Largura 1.880 (74,01)
Altura 1.680 (66,14) / 1.690 (66,53) * 1
Via dianteira 235/65 R17 1.633 (64,29)
235/60 R18 1.628 (64,09)
235/55 R19 1.628 (64,09)
Via traseira 235/65 R17 1.644 (67,72)
235/60 R18 1.639 (64,52)
235/55 R19 1.639 (64,52)
Distância entre eixos 2.700 (106,29)
ENGINE
Item
Gasolina
theta II 2.4 Gasolina
lambda II 3.3Diesel R2.0Diesel R2.2
Cilindrada cc (polegada cu)
2.359
(143,95) 3.342
(203,94)1.995
(121,74)2.199
(134,19)
Diâmetro e Furação mm (polegadas)
88x97
(3,46X3,81) 92x83,8
(3,62X3,29)84x90
(3,30X3,54)85,4x96
(3,34X3,77)
Ordem de ignição
1-3-4-2 1-2-3-4-5-61-3-4-21-3-4-2
Nr. de cilindros
4. Em linha Tipo - em V4. Em linha4. Em linha
Page 3 of 745
83
Especificações & Informação ao consumidor

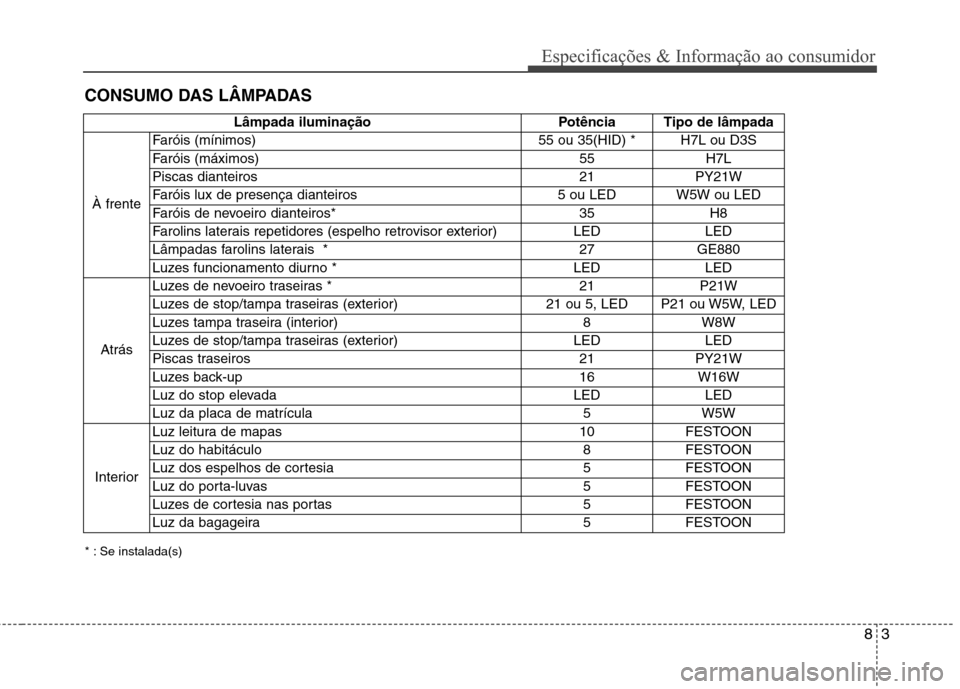

CONSUMO DAS LÂMPADAS
* : Se instalada(s)Lâmpada iluminação Potência Tipo de lâmpada
À frente Faróis (mínimos)
55 ou 35(HID) * H7L ou D3S
Faróis (máximos) 55 H7L
Piscas dianteiros 21 PY21W
Faróis lux de presença dianteiros 5 ou LED W5W ou LED
Faróis de nevoeiro dianteiros* 35 H8
Farolins laterais repetidores (espelho retrovisor exterior) LED LED
Lâmpadas farolins laterais * 27 GE880
Luzes funcionamento diurno * LED LED
Atrás Luzes de nevoeiro traseiras *
21 P21W
Luzes de stop/tampa traseiras (exterior) 21 ou 5, LED P21 ou W5W, LED
Luzes tampa traseira (interior) 8 W8W
Luzes de stop/tampa traseiras (exterior) LED LED
Piscas traseiros 21 PY21W
Luzes back-up 16 W16W
Luz do stop elevada LED LED
Luz da placa de matrícula 5 W5W
Interior Luz leitura de mapas
10 FESTOON
Luz do habitáculo 8 FESTOON
Luz dos espelhos de cortesia 5 FESTOON
Luz do porta-luvas 5 FESTOON
Luzes de cortesia nas portas 5 FESTOON
Luz da bagageira 5 FESTOON
Page 4 of 745
Especificações & Informação ao consumidor
4
8

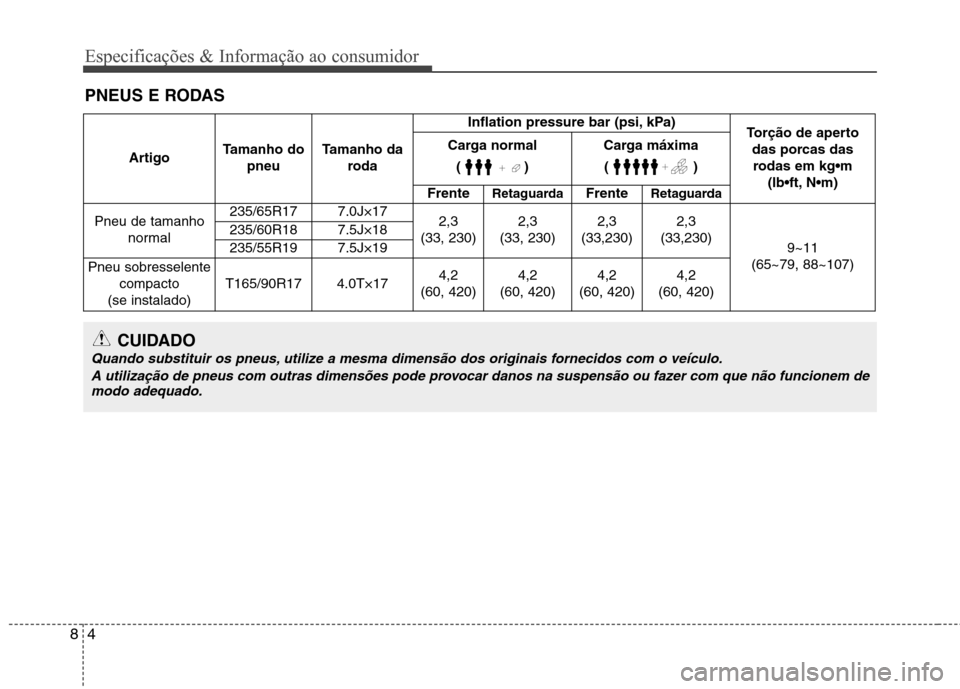

PNEUS E RODAS
Artigo Tamanho do
pneu Tamanho da
roda Inflation pressure bar (psi, kPa)
Torção de aperto
das porcas das
rodas em kg (lb N
Carga normal
()
Carga máxima()
Frente Retaguarda
FrenteRetaguarda
Pneu de tamanho normal 235/65R17 7.0J×17
2,3
(33, 230) 2,3
(33, 230) 2,3
(33,230) 2,3
(33,230) 9~11
(65~79, 88~107)
235/60R18 7.5J×18
235/55R19 7.5J×19
Pneu sobresselente compacto
(se instalado) T165/90R17 4.0T×17
4,2
(60, 420) 4,2
(60, 420) 4,2
(60, 420) 4,2
(60, 420)
CUIDADO
Quando substituir os pneus, utilize a mesma dimensão dos originais fornecidos com o veículo.
A utilização de pneus com outras dimensões pode provocar danos na suspensão ou fazer com que não funcionem demodo adequado.
Page 5 of 745
85

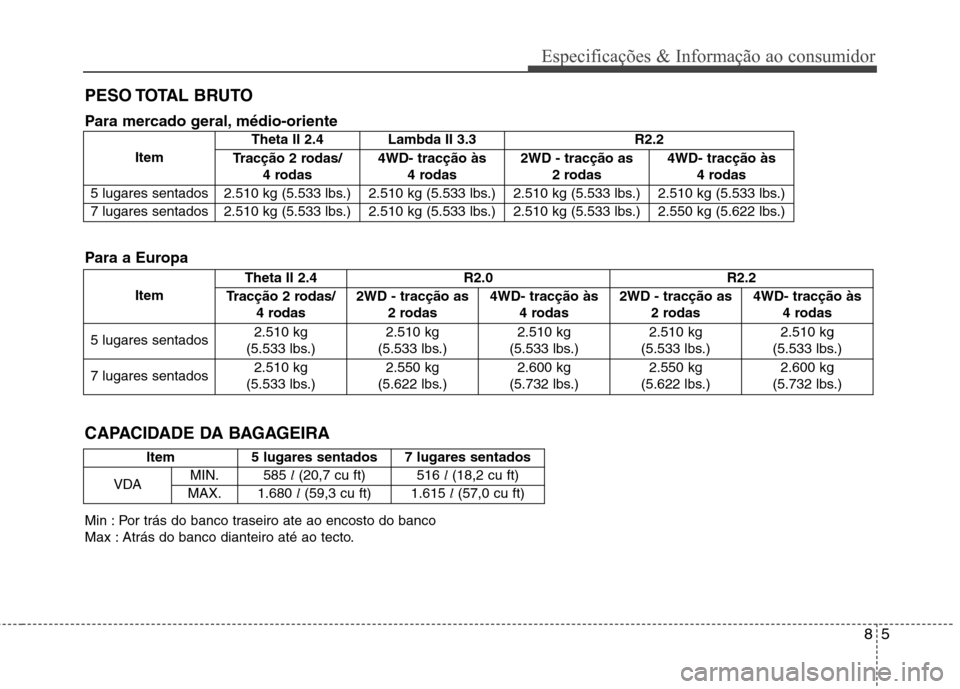

Especificações & Informação ao consumidor
PESO TOTAL BRUTO
ItemTheta II 2.4 R2.0
R2.2
Tracção 2 rodas/ 4 rodas 2WD - tracção as
2 rodas 4WD- tracção às
4 rodas 2WD - tracção as
2 rodas 4WD- tracção às
4 rodas
5 lugares sentados 2.510 kg
(5.533 lbs.) 2.510 kg
(5.533 lbs.) 2.510 kg
(5.533 lbs.) 2.510 kg
(5.533 lbs.) 2.510 kg
(5.533 lbs.)
7 lugares sentados 2.510 kg
(5.533 lbs.) 2.550 kg
(5.622 lbs.) 2.600 kg
(5.732 lbs.) 2.550 kg
(5.622 lbs.) 2.600 kg
(5.732 lbs.)
Item Theta II 2.4 Lambda II 3.3 R2.2
Tracção 2 rodas/ 4 rodas 4WD- tracção às
4 rodas 2WD - tracção as
2 rodas 4WD- tracção às
4 rodas
5 lugares sentados 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.)
7 lugares sentados 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.) 2.550 kg (5.622 lbs.)
Para mercado geral, médio-oriente
Para a Europa
ltem 5 lugares sentados 7 lugares sentados
VDA MIN.
585
l(20,7 cu ft) 516 l(18,2 cu ft)
MAX. 1.680
l(59,3 cu ft) 1.615 l(57,0 cu ft)
Min : Por trás do banco traseiro ate ao encosto do banco
Max : Atrás do banco dianteiro até ao tecto.
CAPACIDADE DA BAGAGEIRA
Page 6 of 745
Especificações & Informação ao consumidor
6
8

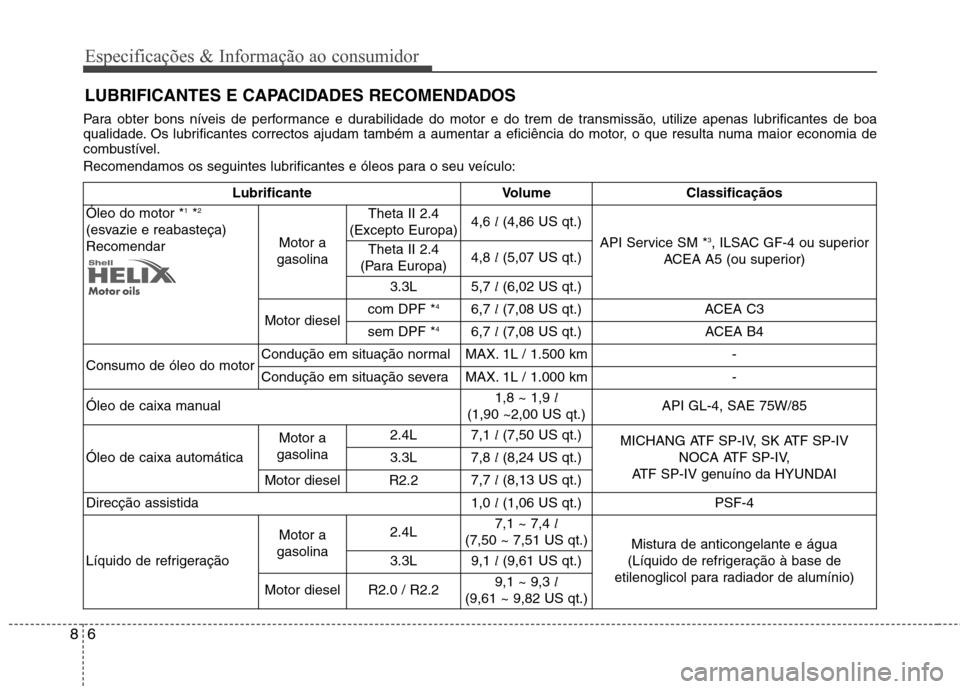

LUBRIFICANTES E CAPACIDADES RECOMENDADOS
Para obter bons níveis de performance e durabilidade do motor e do trem de transmissão, utilize apenas lubrificantes de boa
qualidade. Os lubrificantes correctos ajudam também a aumentar a eficiência do motor, o que resulta numa maior economia de
combustível.
Recomendamos os seguintes lubrificantes e óleos para o seu veículo:
Lubrificante Volume Classificaçãos
Óleo do motor * 1
*2
(esvazie e reabasteça) Recomendar Motor a
gasolina Theta II 2.4
(Excepto Europa) 4,6
l(4,86 US qt.)
API Service SM * 3
, ILSAC GF-4 ou superior
ACEA A5 (ou superior)
Theta II 2.4
(Para Europa)4,8 l(5,07 US qt.)
3.3L 5,7
l(6,02 US qt.)
Motor diesel com DPF *
4
6,7 l(7,08 US qt.)
ACEA C3
sem DPF * 4
6,7 l(7,08 US qt.)
ACEA B4
Consumo de óleo do motor Condução em situação normal MAX. 1L / 1.500 km -
Condução em situação severa MAX. 1L / 1.000 km -
Óleo de caixa manual 1,8 ~ 1,9
l
(1,90 ~2,00 US qt.) API GL-4, SAE 75W/85
Óleo de caixa automática Motor a
gasolina 2.4L
7,1
l(7,50 US qt.)
MICHANG ATF SP-IV, SK ATF SP-IV
NOCA ATF SP-IV,
ATF SP-IV genuíno da HYUNDAI
3.3L
7,8
l(8,24 US qt.)
Motor diesel R2.2 7,7
l(8,13 US qt.)
Direcção assistida 1,0
l(1,06 US qt.)
PSF-4
Líquido de refrigeração
Motor a
gasolina2.4L7,1 ~ 7,4 l
(7,50 ~ 7,51 US qt.)
Mistura de anticongelante e água
(Líquido de refrigeração à base de
etilenoglicol para radiador de alumínio)
3.3L9,1 l(9,61 US qt.)
Motor dieselR2.0 / R2.29,1 ~ 9,3 l
(9,61 ~ 9,82 US qt.)
Page 7 of 745
87

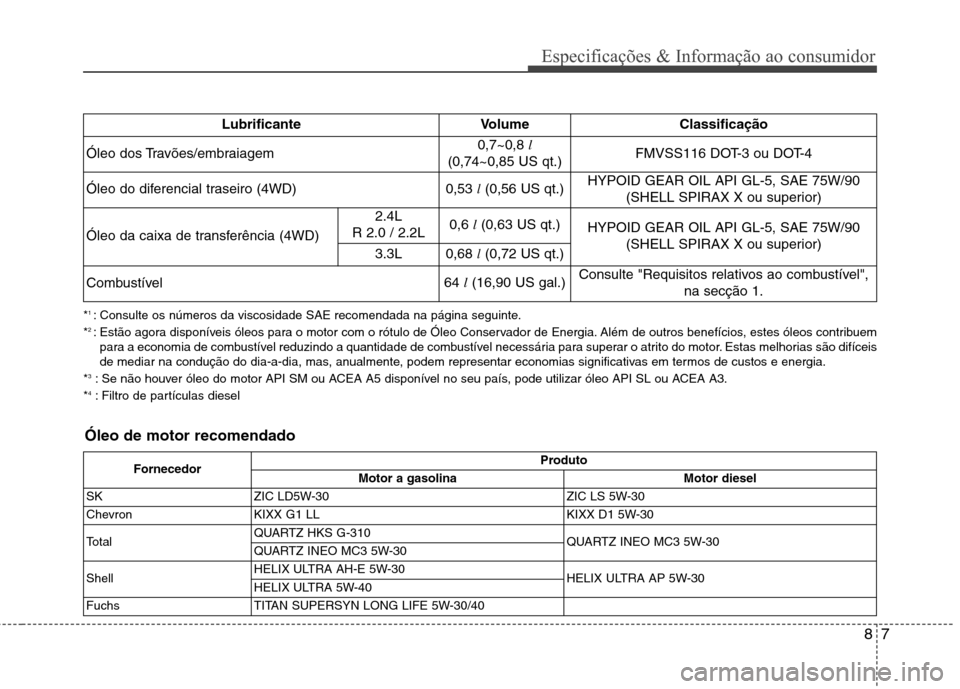

Especificações & Informação ao consumidor
*1
: Consulte os números da viscosidade SAE recomendada na página seguinte.
* 2
: Estão agora disponíveis óleos para o motor com o rótulo de Óleo Conservador de Energia. Além de outros benefícios, estes óleos contribuem
para a economia de combustível reduzindo a quantidade de combustível necessária para superar o atrito do motor. Estas melhorias são difíceis
de mediar na condução do dia-a-dia, mas, anualmente, podem representar economias significativas em termos de custos e energia.
* 3
: Se não houver óleo do motor API SM ou ACEA A5 disponível no seu país, pode utilizar óleo API SL ou ACEA A3.
* 4
: Filtro de partículas diesel Lubrificante Volume Classificação
Óleo dos Travões/embraiagem 0,7~0,8
l
(0,74~0,85 US qt.) FMVSS116 DOT-3 ou DOT-4
Óleo do diferencial traseiro (4WD) 0,53
l(0,56 US qt.) HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X ou superior)
Óleo da caixa de transferência (4WD) 2.4L
R 2.0 / 2.2L 0,6
l(0,63 US qt.)
HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X ou superior)
3.3L 0,68
l(0,72 US qt.)
Combustível 64
l(16,90 US gal.) Consulte "Requisitos relativos ao combustível",
na secção 1.
Óleo de motor recomendado
Fornecedor Produto
Motor a gasolina Motor diesel
SK ZIC LD5W-30 ZIC LS 5W-30
Chevron KIXX G1 LL KIXX D1 5W-30
Total QUARTZ HKS G-310
QUARTZ INEO MC3 5W-30
QUARTZ INEO MC3 5W-30
Shell HELIX ULTRA AH-E 5W-30
HELIX ULTRA AP 5W-30
HELIX ULTRA 5W-40
Fuchs TITAN SUPERSYN LONG LIFE 5W-30/40
Page 8 of 745

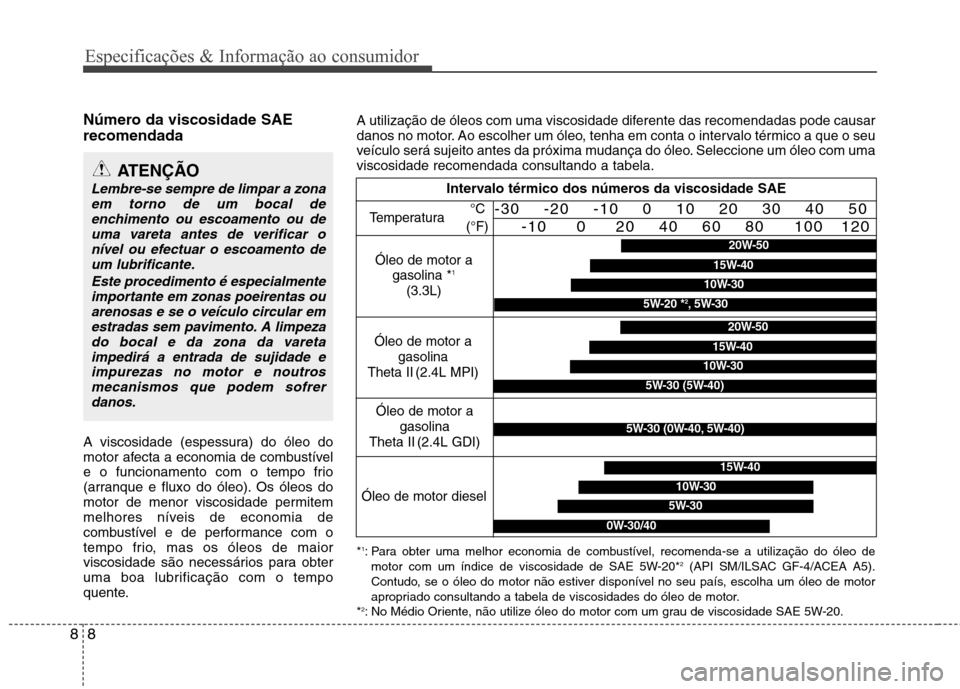

Especificações & Informação ao consumidor
8
8
Número da viscosidade SAE recomendada
A viscosidade (espessura) do óleo do
motor afecta a economia de combustível
e o funcionamento com o tempo frio
(arranque e fluxo do óleo). Os óleos do
motor de menor viscosidade permitem
melhores níveis de economia de
combustível e de performance com o
tempo frio, mas os óleos de maior
viscosidade são necessários para obter
uma boa lubrificação com o tempo
quente.
ATENÇÃO
Lembre-se sempre de limpar a zona
em torno de um bocal de
enchimento ou escoamento ou deuma vareta antes de verificar onível ou efectuar o escoamento de
um lubrificante.
Este procedimento é especialmenteimportante em zonas poeirentas ouarenosas e se o veículo circular emestradas sem pavimento. A limpeza
do bocal e da zona da varetaimpedirá a entrada de sujidade eimpurezas no motor e noutrosmecanismos que podem sofrer
danos.
* 1
: Para obter uma melhor economia de combustível, recomenda-se a utilização do óleo de
motor com um índice de viscosidade de SAE 5W-20* 2
(API SM/ILSAC GF-4/ACEA A5).
Contudo, se o óleo do motor não estiver disponível no seu país, escolha um óleo de motor
apropriado consultando a tabela de viscosidades do óleo de motor.
* 2
: No Médio Oriente, não utilize óleo do motor com um grau de viscosidade SAE 5W-20.
Intervalo térmico dos números da viscosidade SAE
Temperatura
Óleo de motor a gasolina * 1
(3.3L) °C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Óleo de motor diesel5W-30
15W-40
10W-30
0W-30/40
20W-50
10W-30
15W-40
5W-20 * 2
, 5W-30
Óleo de motor a
gasolina
Theta II (2.4L MPI)
20W-50
10W-30
15W-40
5W-30 (5W-40)
Óleo de motor a gasolina
Theta II (2.4L GDI)
5W-30 (0W-40, 5W-40)
A utilização de óleos com uma viscosidade diferente das recomendadas pode causar
danos no motor. Ao escolher um óleo, tenha em conta o intervalo térmico a que o seu
veículo será sujeito antes da próxima mudança do óleo. Seleccione um óleo com umaviscosidade recomendada consultando a tabela.
Page 9 of 745
89

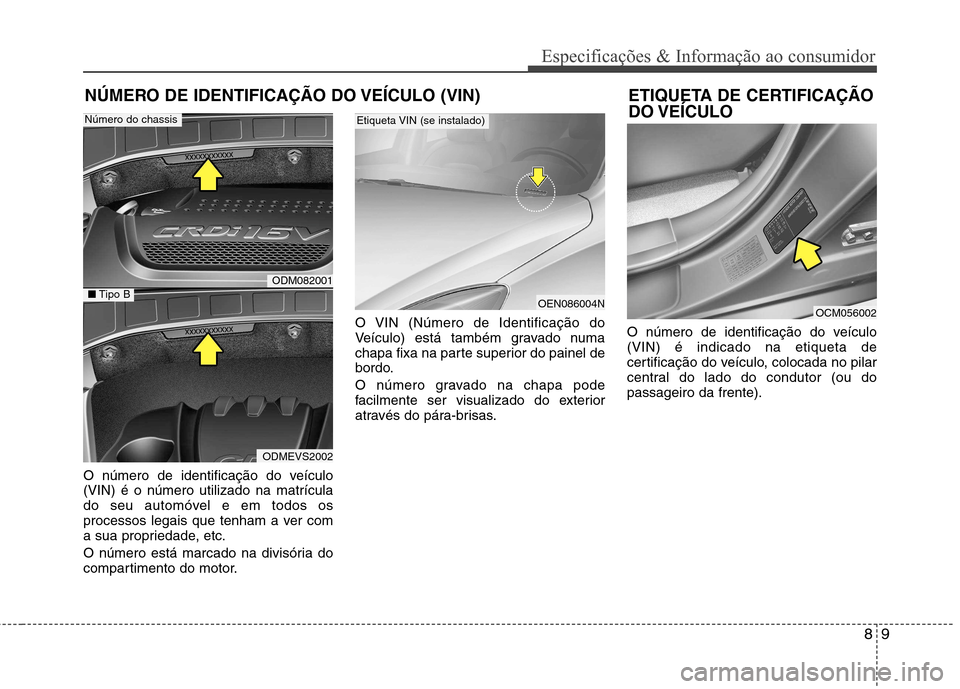

Especificações & Informação ao consumidor
NÚMERO DE IDENTIFICAÇÃO DO VEÍCULO (VIN)
O número de identificação do veículo (VIN) é o número utilizado na matrícula
do seu automóvel e em todos os
processos legais que tenham a ver com
a sua propriedade, etc.
O número está marcado na divisória do
compartimento do motor. O VIN (Número de Identificação do
Veículo) está também gravado numa
chapa fixa na parte superior do painel de
bordo.
O número gravado na chapa pode
facilmente ser visualizado do exterior
através do pára-brisas.
O número de identificação do veículo(VIN) é indicado na etiqueta de
certificação do veículo, colocada no pilar
central do lado do condutor (ou dopassageiro da frente).ETIQUETA DE CERTIFICAÇÃO DO VEÍCULO
OEN086004N
Etiqueta VIN (se instalado)
OCM056002
ODM082001
ODMEVS2002
Número do chassis
■
Tipo B
Page 10 of 745

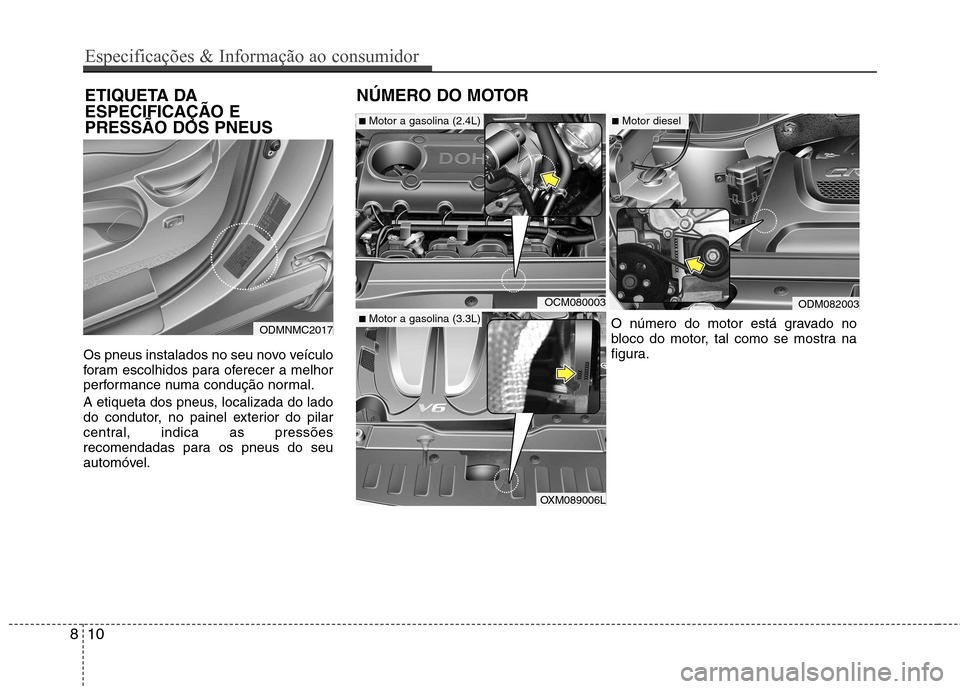

Os pneus instalados no seu novo veículo
foram escolhidos para oferecer a melhor
performance numa condução normal.
A etiqueta dos pneus, localizada do lado
do condutor, no painel exterior do pilar
central, indica as pressões
recomendadas para os pneus do seu
automóvel.ETIQUETA DA ESPECIFICAÇÃO EPRESSÃO DOS PNEUS
NÚMERO DO MOTOR
810
Especificações & Informação ao consumidor
OCM080003ODM082003
O número do motor está gravado no
bloco do motor, tal como se mostra na
figura.
■
Motor a gasolina (2.4L)
■Motor a gasolina (3.3L)
■Motor diesel
OXM089006L
ODMNMC2017
