oil Hyundai Santa Fe 2014 Kezelési útmutató (in Hungarian)

Karbantartás
7 71

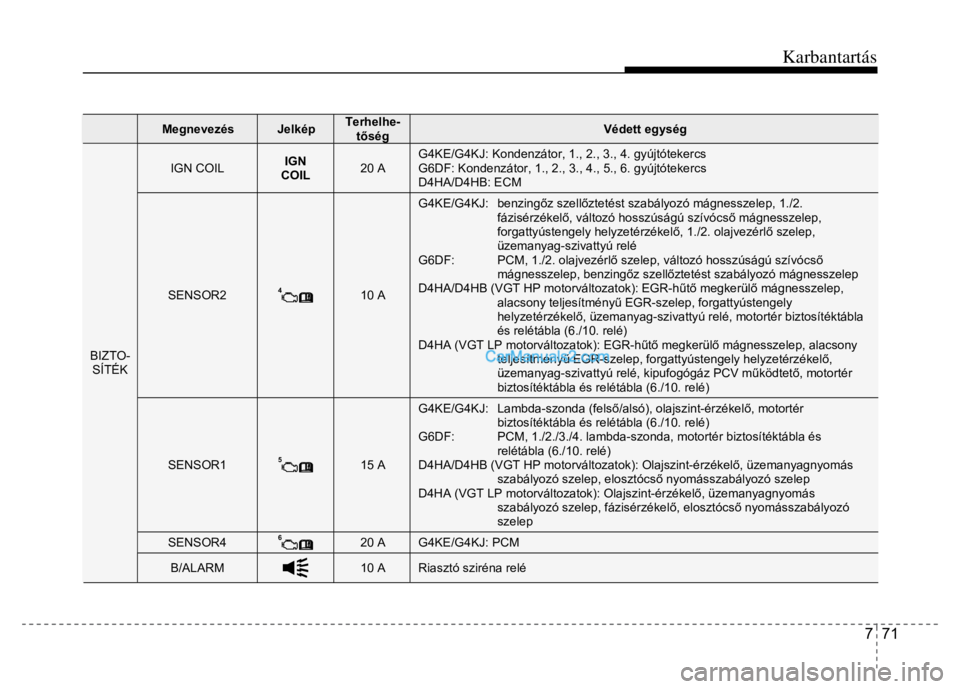

Megnevezés
Jelkép
Terhelhe-tő ség
Védett egység
IGN COIL
IGN

COIL
20 A
G4KE/G4KJ: Kondenzátor, 1., 2., 3., 4. gyújtótekercs G6DF: Kondenzátor, 1., 2., 3., 4., 5., 6. gyújtótekercs D4HA/D4HB: ECM
SENSOR2
4

10 A
G4KE/G4KJ: benzing őz szell őztetést szabályozó mágnesszelep, 1./2.
fázisérzékel ő, változó hosszúságú szívócs ő mágnesszelep, forgattyústengely helyzetérzékel ő, 1./2. olajvezérl ő szelep, üzemanyag-szivattyú relé
G6DF: PCM, 1./2. olajvezérl ő szelep, változó hosszúságú szívócs ő
mágnesszelep, benzing őz szell őztetést szabályozó mágnesszelep
D4HA/D4HB (VGT HP motorváltozatok): EGR-h űtő megkerül ő mágnesszelep,
alacsony teljesítmény ű EGR-szelep, forgattyústengely helyzetérzékel ő, üzemanyag-szivattyú relé, motortér biztosítéktábla és relétábla (6./10. relé)
D4HA (VGT LP motorváltozatok): EGR-h űtő megkerül ő mágnesszelep, alacsony
teljesítmény ű EGR-szelep, forgattyústengely helyzetérzékel ő, üzemanyag-szivattyú relé, kipufogógáz PCV m űködtet ő, motortér biztosítéktábla és relétábla (6./10. relé)
SENSOR1
5

15 A
G4KE/G4KJ: Lambda-szonda (fels ő/alsó), olajszint-érzékel ő, motortér
biztosítéktábla és relétábla (6./10. relé)
G6DF: PCM, 1./2./3./4. lambda-szonda, motortér biztosítéktábla és
relétábla (6./10. relé)
D4HA/D4HB (VGT HP motorvál tozatok): Olajszint-érzékelő, üzemanyagnyomás
szabályozó szelep, elosztócs ő nyomásszabályozó szelep
D4HA (VGT LP motorválto zatok): Olajszint-érzékelő, üzemanyagnyomás
szabályozó szelep, fázisérzékel ő, elosztócs ő nyomásszabályozó szelep
SENSOR4
6

20 A
G4KE/G4KJ: PCM
BIZTO-SÍTÉK
B/ALARM

10 A
Riasztó sziréna relé

Műszaki adatok és vásárlói információ
k8 7



Kenőanyagok Mennyiség Minőségosztály
Fék-/tengelykapcsoló folyadék 0,7 ~ 0,8 l FMVSS116 DOT-3 vagy DOT-4 Hátsó differenciálmű olaj (4WD) 0,53 l HYPOID HAJTÓM
ŰOLAJ API GL-5, SAE 75W/90
(SHELL SPIRAX X vagy egyenérték ű termék)
2.4L
R2.0 / 2.2L 0,6 l
Osztóm
ű olaj (4WD)
3.3L 0,68 l HYPOID HAJTÓM
ŰOLAJ API GL-5, SAE 75W/90
(SHELL SPIRAX X vagy egyenérték ű termék) Üzemanyag 64 l Olvassa el az 1. feje
zetben az „Üzemanyagra
vonatkozó el őírások” cím ű részt. *1 : Tanulmányozza a következ ő oldalon lév ő SAE viszkozitás táblázatot. *2 : Kereskedelemben már kapható az Energy Conservi ng Oil (energiatakarékos olaj). Az egyéb előnyök mellett az ilyen olaj nagyban hozzájárul
az üzemanyag-fogyasztás csökkenéséhez, mivel csökkenti a súrl ódást. Ezek a tulajdonságok a mindennapi használat során közvetlen ül
nehezen érzékelhet ők, de a több éves használat alatt jelent ős költség- és energiamegtakarítást eredményeznek. *3 : Ha az API service SM vagy az ACEA A5 motorolajat nem forgal mazzák az adott országban, használható az API service SL vagy az ACEA A3
olaj is. *4: Dízel részecskesz űrő (DPF) Ajánlott motorolaj (Európa)
Termék
Gyártó
Benzinmotor Dízelmotor
SK ZIC LD5W-30 ZIC LS 5W-30 Chevron KIXX G1 LL KIXX D1 5W-30
QUARTZ HKS G-310
Total QUARTZ INEO MC3 5W-30 QUARTZ INEO MC3 5W-30
HELIX ULTRA AH-E 5W-30
Shell
HELIX ULTRA 5W-40 HELIX ULTRA AP 5W-30 Fuchs TITAN SUPERSYN LONG LIFE 5W-30/40
