Hyundai Santa Fe 2014 Manuel du propriétaire (in French)

4 107
Équipements de votre véhicule

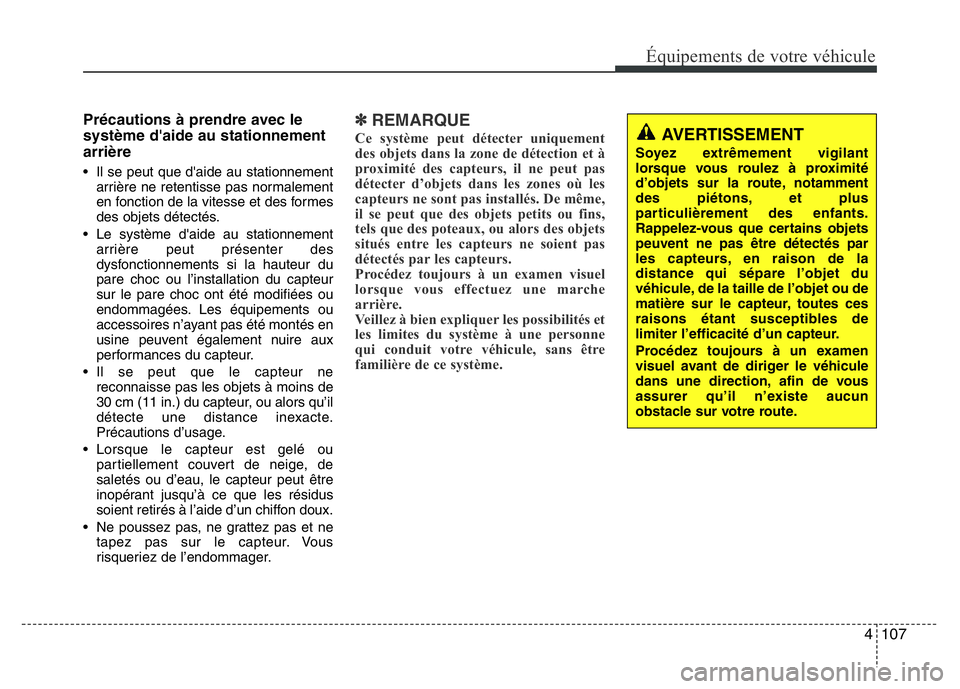

Précautions à prendre avec le
système d'aide au stationnement
arrière
• Il se peut que d'aide au stationnement
arrière ne retentisse pas normalement
en fonction de la vitesse et des formes
des objets détectés.
• Le système d'aide au stationnement
arrière peut présenter des
dysfonctionnements si la hauteur du
pare choc ou l’installation du capteur
sur le pare choc ont été modifiées ou
endommagées. Les équipements ou
accessoires n’ayant pas été montés en
usine peuvent également nuire aux
performances du capteur.
• Il se peut que le capteur ne
reconnaisse pas les objets à moins de
30 cm (11 in.) du capteur, ou alors qu’il
détecte une distance inexacte.
Précautions d’usage.
• Lorsque le capteur est gelé ou
partiellement couvert de neige, de
saletés ou d’eau, le capteur peut être
inopérant jusqu’à ce que les résidus
soient retirés à l’aide d’un chiffon doux.
• Ne poussez pas, ne grattez pas et ne
tapez pas sur le capteur. Vous
risqueriez de l’endommager.
✽REMARQUE
Ce système peut détecter uniquement
des objets dans la zone de détection et à
proximité des capteurs, il ne peut pas
détecter d’objets dans les zones où les
capteurs ne sont pas installés. De même,
il se peut que des objets petits ou fins,
tels que des poteaux, ou alors des objets
situés entre les capteurs ne soient pas
détectés par les capteurs.
Procédez toujours à un examen visuel
lorsque vous effectuez une marche
arrière.
Veillez à bien expliquer les possibilités et
les limites du système à une personne
qui conduit votre véhicule, sans être
familière de ce système.AVERTISSEMENT
Soyez extrêmement vigilant
lorsque vous roulez à proximité
d’objets sur la route, notamment
des piétons, et plus
particulièrement des enfants.
Rappelez-vous que certains objets
peuvent ne pas être détectés par
les capteurs, en raison de la
distance qui sépare l’objet du
véhicule, de la taille de l’objet ou de
matière sur le capteur, toutes ces
raisons étant susceptibles de
limiter l’efficacité d’un capteur.
Procédez toujours à un examen
visuel avant de diriger le véhicule
dans une direction, afin de vous
assurer qu’il n’existe aucun
obstacle sur votre route.

Équipements de votre véhicule
108 4

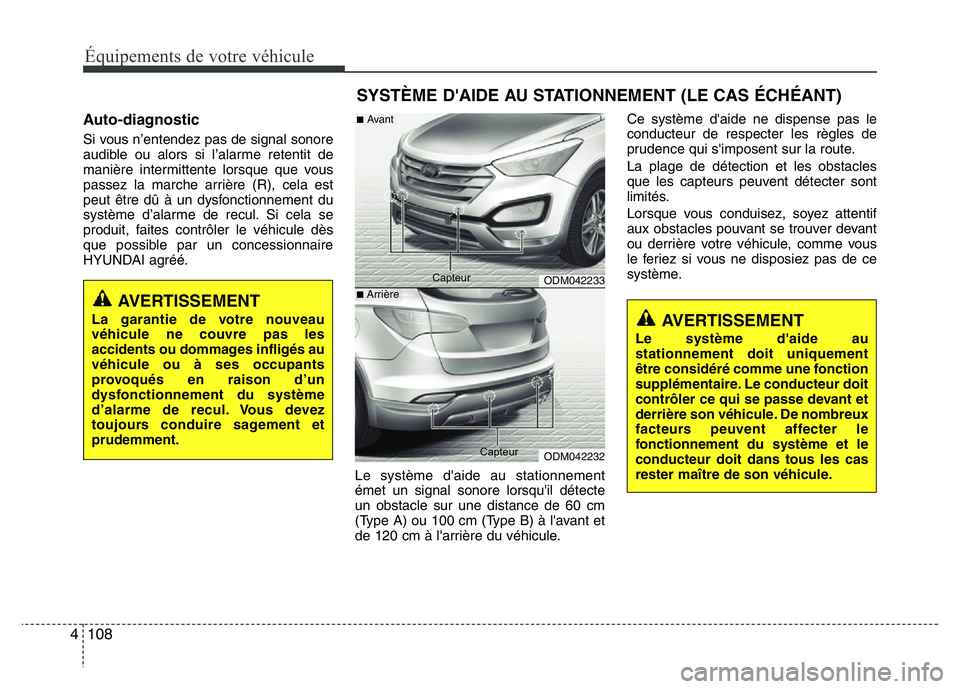

Auto-diagnostic
Si vous n’entendez pas de signal sonore
audible ou alors si l’alarme retentit de
manière intermittente lorsque que vous
passez la marche arrière (R), cela est
peut être dû à un dysfonctionnement du
système d’alarme de recul. Si cela se
produit, faites contrôler le véhicule dès
que possible par un concessionnaire
HYUNDAI agréé.
Le système d'aide au stationnement
émet un signal sonore lorsqu'il détecte
un obstacle sur une distance de 60 cm
(Type A) ou 100 cm (Type B) à l'avant et
de 120 cm à l'arrière du véhicule.Ce système d'aide ne dispense pas le
conducteur de respecter les règles de
prudence qui s'imposent sur la route.
La plage de détection et les obstacles
que les capteurs peuvent détecter sont
limités.
Lorsque vous conduisez, soyez attentif
aux obstacles pouvant se trouver devant
ou derrière votre véhicule, comme vous
le feriez si vous ne disposiez pas de ce
système.
AVERTISSEMENT
Le système d'aide au
stationnement doit uniquement
être considéré comme une fonction
supplémentaire. Le conducteur doit
contrôler ce qui se passe devant et
derrière son véhicule. De nombreux
facteurs peuvent affecter le
fonctionnement du système et le
conducteur doit dans tous les cas
rester maître de son véhicule.
ODM042233
ODM042232
■Avant
■Arrière
Capteur
Capteur
AVERTISSEMENT
La garantie de votre nouveau
véhicule ne couvre pas les
accidents ou dommages infligés au
véhicule ou à ses occupants
provoqués en raison d’un
dysfonctionnement du système
d’alarme de recul. Vous devez
toujours conduire sagement et
prudemment.
SYSTÈME D'AIDE AU STATIONNEMENT (LE CAS ÉCHÉANT)

4 109
Équipements de votre véhicule

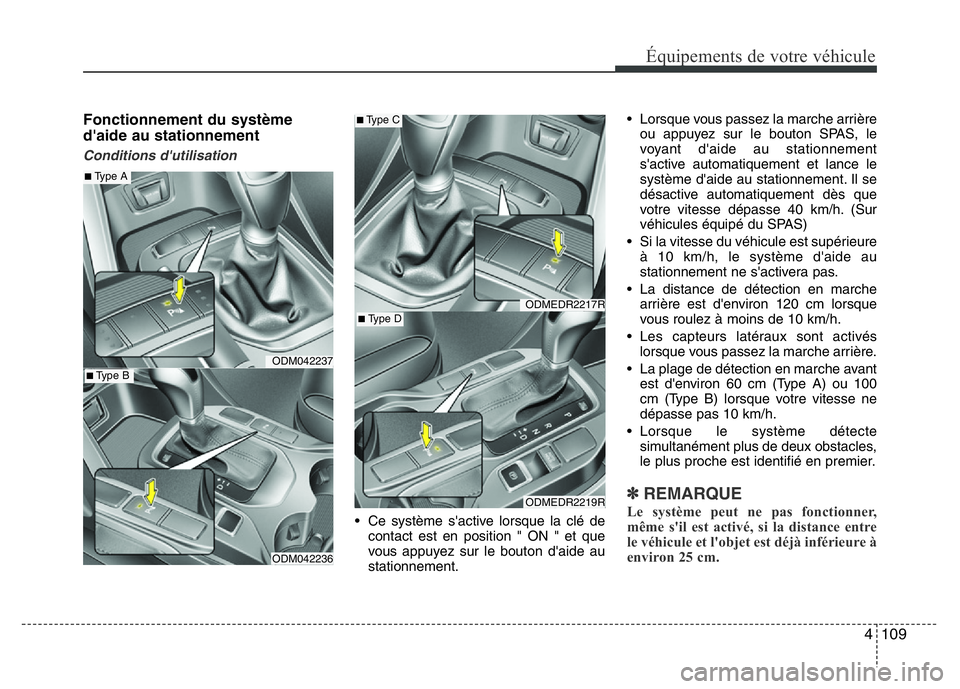

Fonctionnement du système
d'aide au stationnement
Conditions d'utilisation
• Ce système s'active lorsque la clé de
contact est en position " ON " et que
vous appuyez sur le bouton d'aide au
stationnement.• Lorsque vous passez la marche arrière
ou appuyez sur le bouton SPAS, le
voyant d'aide au stationnement
s'active automatiquement et lance le
système d'aide au stationnement. Il se
désactive automatiquement dès que
votre vitesse dépasse 40 km/h. (Sur
véhicules équipé du SPAS)
• Si la vitesse du véhicule est supérieure
à 10 km/h, le système d'aide au
stationnement ne s'activera pas.
• La distance de détection en marche
arrière est d'environ 120 cm lorsque
vous roulez à moins de 10 km/h.
• Les capteurs latéraux sont activés
lorsque vous passez la marche arrière.
• La plage de détection en marche avant
est d'environ 60 cm (Type A) ou 100
cm (Type B) lorsque votre vitesse ne
dépasse pas 10 km/h.
• Lorsque le système détecte
simultanément plus de deux obstacles,
le plus proche est identifié en premier.
✽REMARQUE
Le système peut ne pas fonctionner,
même s'il est activé, si la distance entre
le véhicule et l'objet est déjà inférieure à
environ 25 cm.
ODMEDR2217R
■Type C
ODMEDR2219R
■Type D
ODM042237
■Type A
ODM042236
■Type B

Équipements de votre véhicule
110 4
ATTENTION
• Le système ne peut détecter que
les objets situés dans la direction
et à portée des capteurs ;
Il ne peut pas détecter des objets
situés dans des zones non
couvertes par les capteurs. Par
ailleurs, les objets de petite taille
ou fins, comme des poteaux, ou
situés entre les capteurs peuvent
ne pas être détectés.
Effectuez toujours un contrôle
visuel à l'arrière du véhicule
lorsque vous reculez.
• Informez les personnes amenées
à conduire votre véhicule des
capacités et des limites du
système si elles ne le
connaissent pas.
✽REMARQUE
• L'alarme sonore et le témoin d'avertissement réels peuvent être différents de ceux
de l'illustration suivant les objets et l'état du capteur.
• Ne lavez pas le capteur du véhicule avec de l'eau à haute pression.

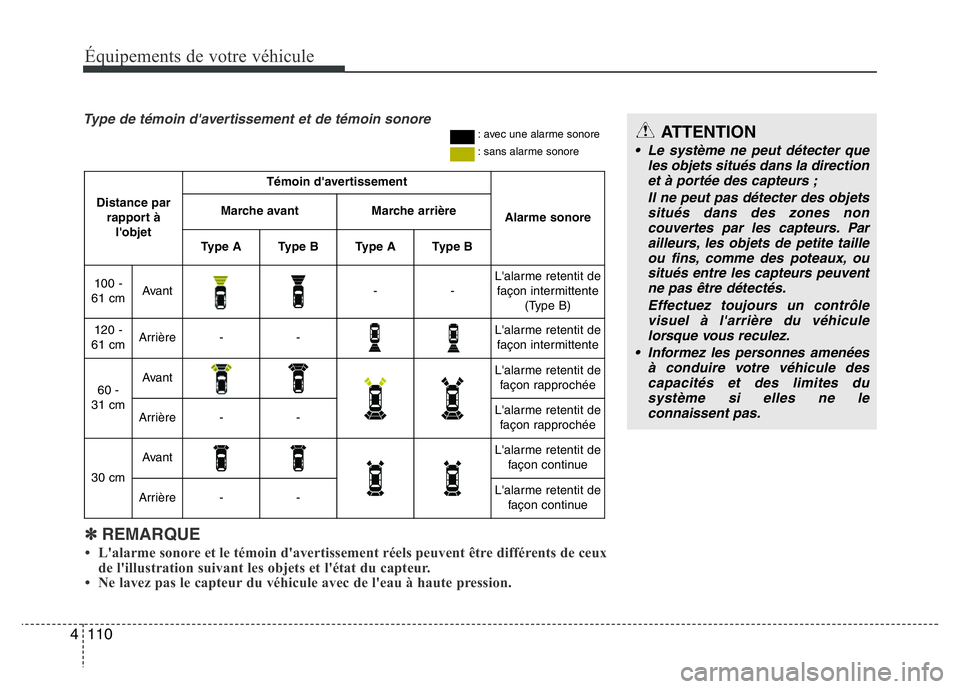

Type de témoin d'avertissement et de témoin sonore: avec une alarme sonore
: sans alarme sonore
Distance par
rapport à
l'objet
Témoin d'avertissement
Alarme sonoreMarche avantMarche arrière
Type AType BType AType B
100 -
61 cmAvant--L'alarme retentit de
façon intermittente
(Type B)
120 -
61 cmArrière--L'alarme retentit de
façon intermittente
60 -
31 cmAvantL'alarme retentit de
façon rapprochée
Arrière--L'alarme retentit de
façon rapprochée
30 cm
AvantL'alarme retentit de
façon continue
Arrière--L'alarme retentit de
façon continue

4 111
Équipements de votre véhicule

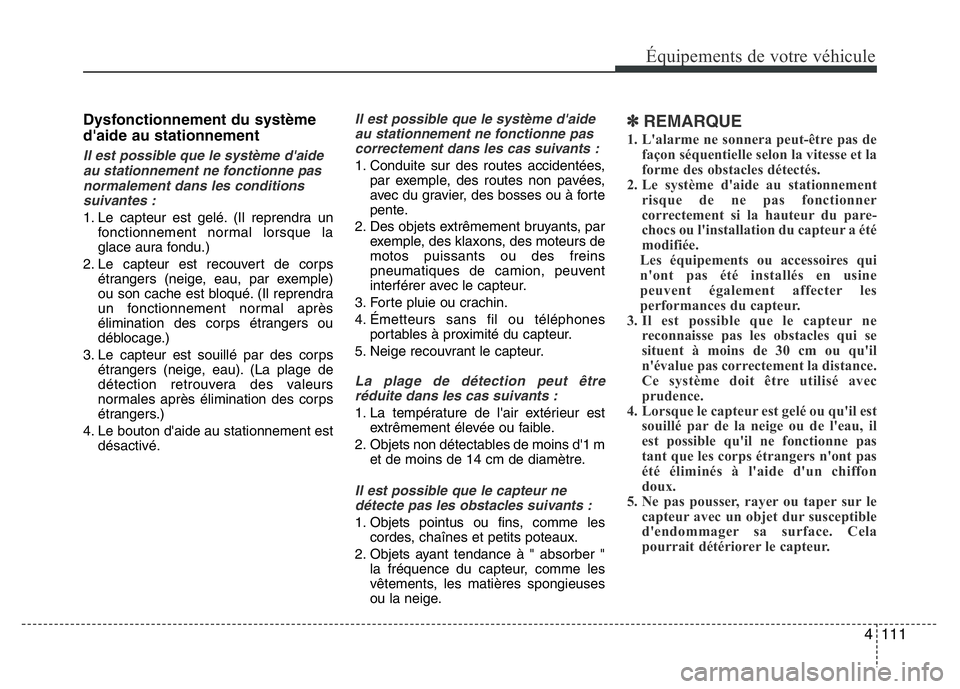

Dysfonctionnement du système
d'aide au stationnement
Il est possible que le système d'aide
au stationnement ne fonctionne pas
normalement dans les conditions
suivantes :
1. Le capteur est gelé. (Il reprendra un
fonctionnement normal lorsque la
glace aura fondu.)
2. Le capteur est recouvert de corps
étrangers (neige, eau, par exemple)
ou son cache est bloqué. (Il reprendra
un fonctionnement normal après
élimination des corps étrangers ou
déblocage.)
3. Le capteur est souillé par des corps
étrangers (neige, eau). (La plage de
détection retrouvera des valeurs
normales après élimination des corps
étrangers.)
4. Le bouton d'aide au stationnement est
désactivé.
Il est possible que le système d'aide
au stationnement ne fonctionne pas
correctement dans les cas suivants :
1. Conduite sur des routes accidentées,
par exemple, des routes non pavées,
avec du gravier, des bosses ou à forte
pente.
2. Des objets extrêmement bruyants, par
exemple, des klaxons, des moteurs de
motos puissants ou des freins
pneumatiques de camion, peuvent
interférer avec le capteur.
3. Forte pluie ou crachin.
4. Émetteurs sans fil ou téléphones
portables à proximité du capteur.
5. Neige recouvrant le capteur.
La plage de détection peut être
réduite dans les cas suivants :
1. La température de l'air extérieur est
extrêmement élevée ou faible.
2. Objets non détectables de moins d'1 m
et de moins de 14 cm de diamètre.
Il est possible que le capteur ne
détecte pas les obstacles suivants :
1. Objets pointus ou fins, comme les
cordes, chaînes et petits poteaux.
2. Objets ayant tendance à " absorber "
la fréquence du capteur, comme les
vêtements, les matières spongieuses
ou la neige.
✽REMARQUE
1. L'alarme ne sonnera peut-être pas de
façon séquentielle selon la vitesse et la
forme des obstacles détectés.
2. Le système d'aide au stationnement
risque de ne pas fonctionner
correctement si la hauteur du pare-
chocs ou l'installation du capteur a été
modifiée.
Les équipements ou accessoires qui
n'ont pas été installés en usine
peuvent également affecter les
performances du capteur.
3. Il est possible que le capteur ne
reconnaisse pas les obstacles qui se
situent à moins de 30 cm ou qu'il
n'évalue pas correctement la distance.
Ce système doit être utilisé avec
prudence.
4. Lorsque le capteur est gelé ou qu'il est
souillé par de la neige ou de l'eau, il
est possible qu'il ne fonctionne pas
tant que les corps étrangers n'ont pas
été éliminés à l'aide d'un chiffon
doux.
5. Ne pas pousser, rayer ou taper sur le
capteur avec un objet dur susceptible
d'endommager sa surface. Cela
pourrait détériorer le capteur.

Équipements de votre véhicule
112 4

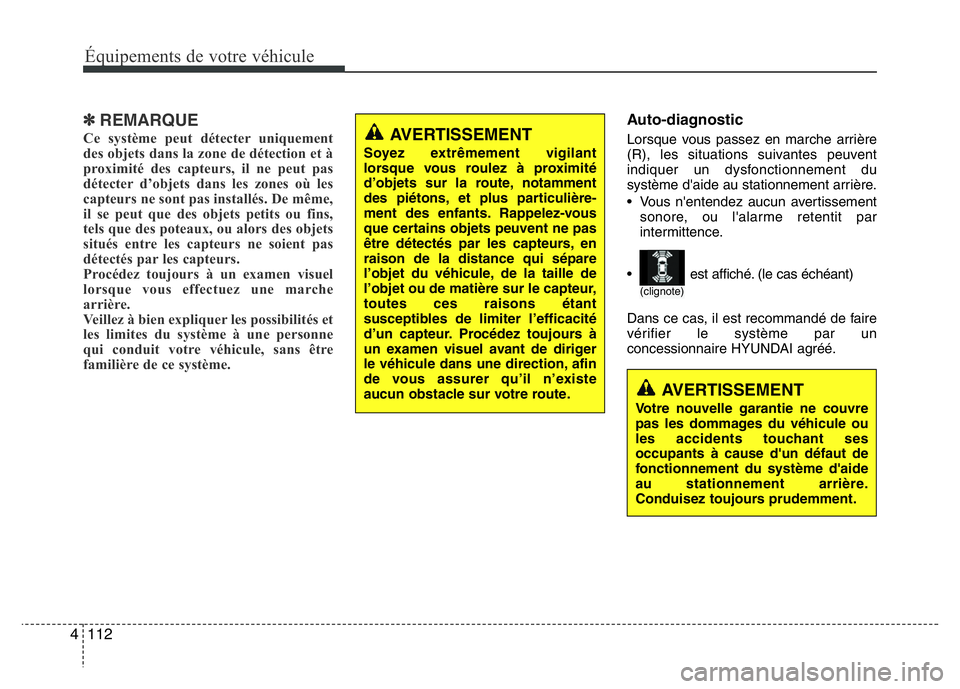

✽REMARQUE
Ce système peut détecter uniquement
des objets dans la zone de détection et à
proximité des capteurs, il ne peut pas
détecter d’objets dans les zones où les
capteurs ne sont pas installés. De même,
il se peut que des objets petits ou fins,
tels que des poteaux, ou alors des objets
situés entre les capteurs ne soient pas
détectés par les capteurs.
Procédez toujours à un examen visuel
lorsque vous effectuez une marche
arrière.
Veillez à bien expliquer les possibilités et
les limites du système à une personne
qui conduit votre véhicule, sans être
familière de ce système.
Auto-diagnostic
Lorsque vous passez en marche arrière
(R), les situations suivantes peuvent
indiquer un dysfonctionnement du
système d'aide au stationnement arrière.
• Vous n'entendez aucun avertissement
sonore, ou l'alarme retentit par
intermittence.
Dans ce cas, il est recommandé de faire
vérifier le système par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Votre nouvelle garantie ne couvre
pas les dommages du véhicule ou
les accidents touchant ses
occupants à cause d'un défaut de
fonctionnement du système d'aide
au stationnement arrière.
Conduisez toujours prudemment.
AVERTISSEMENT
Soyez extrêmement vigilant
lorsque vous roulez à proximité
d’objets sur la route, notamment
des piétons, et plus particulière
-ment des enfants. Rappelez-vous
que certains objets peuvent ne pas
être détectés par les capteurs, en
raison de la distance qui sépare
l’objet du véhicule, de la taille de
l’objet ou de matière sur le capteur,
toutes ces raisons étant
susceptibles de limiter l’efficacité
d’un capteur. Procédez toujours à
un examen visuel avant de diriger
le véhicule dans une direction, afin
de vous assurer qu’il n’existe
aucun obstacle sur votre route.
(clignote)
• est affiché. (le cas échéant)

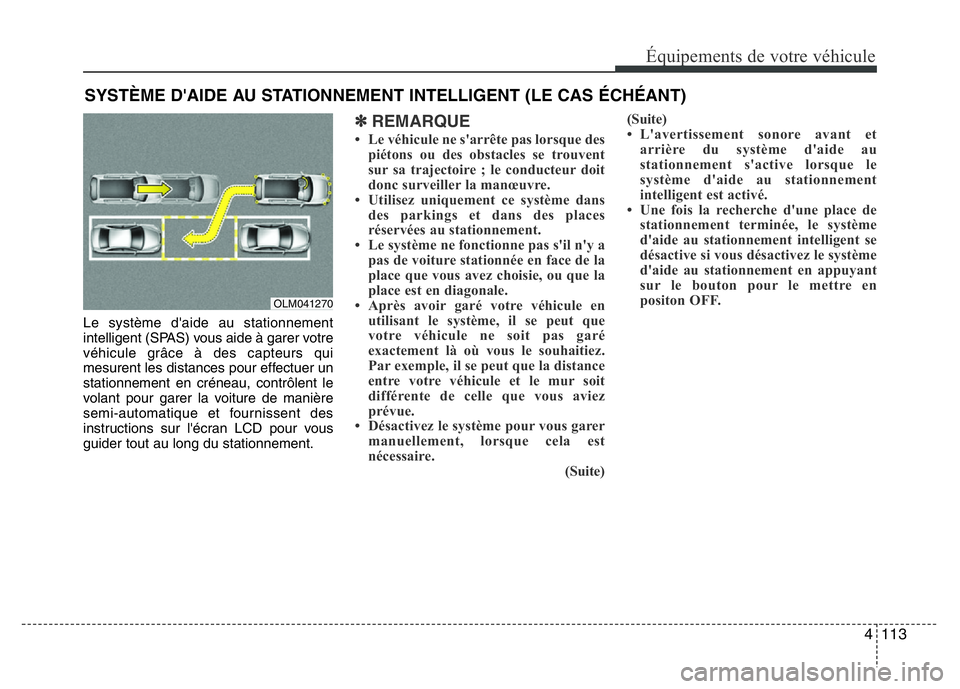

4 113
Équipements de votre véhicule
Le système d'aide au stationnement
intelligent (SPAS) vous aide à garer votre
véhicule grâce à des capteurs qui
mesurent les distances pour effectuer un
stationnement en créneau, contrôlent le
volant pour garer la voiture de manière
semi-automatique et fournissent des
instructions sur l'écran LCD pour vous
guider tout au long du stationnement.
✽REMARQUE
• Le véhicule ne s'arrête pas lorsque des
piétons ou des obstacles se trouvent
sur sa trajectoire ; le conducteur doit
donc surveiller la manœuvre.
• Utilisez uniquement ce système dans
des parkings et dans des places
réservées au stationnement.
• Le système ne fonctionne pas s'il n'y a
pas de voiture stationnée en face de la
place que vous avez choisie, ou que la
place est en diagonale.
• Après avoir garé votre véhicule en
utilisant le système, il se peut que
votre véhicule ne soit pas garé
exactement là où vous le souhaitiez.
Par exemple, il se peut que la distance
entre votre véhicule et le mur soit
différente de celle que vous aviez
prévue.
• Désactivez le système pour vous garer
manuellement, lorsque cela est
nécessaire.
(Suite)(Suite)
• L'avertissement sonore avant et
arrière du système d'aide au
stationnement s'active lorsque le
système d'aide au stationnement
intelligent est activé.
• Une fois la recherche d'une place de
stationnement terminée, le système
d'aide au stationnement intelligent se
désactive si vous désactivez le système
d'aide au stationnement en appuyant
sur le bouton pour le mettre en
positon OFF.
SYSTÈME D'AIDE AU STATIONNEMENT INTELLIGENT (LE CAS ÉCHÉANT)
OLM041270

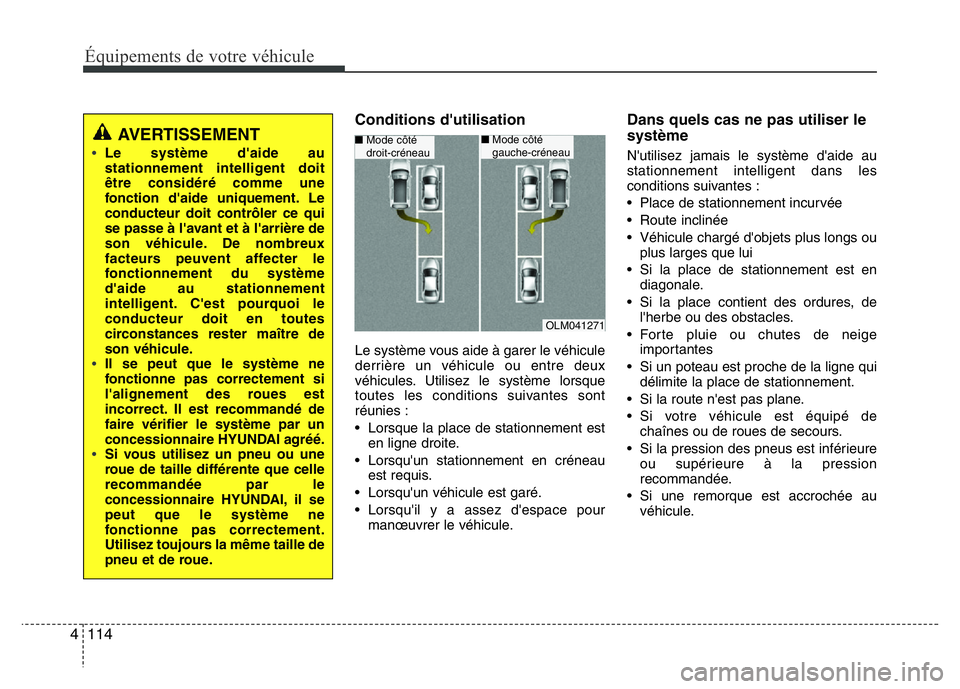

Équipements de votre véhicule
114 4
Conditions d'utilisation
Le système vous aide à garer le véhicule
derrière un véhicule ou entre deux
véhicules. Utilisez le système lorsque
toutes les conditions suivantes sont
réunies :
• Lorsque la place de stationnement est
en ligne droite.
• Lorsqu'un stationnement en créneau
est requis.
• Lorsqu'un véhicule est garé.
• Lorsqu'il y a assez d'espace pour
manœuvrer le véhicule.
Dans quels cas ne pas utiliser le
système
N'utilisez jamais le système d'aide au
stationnement intelligent dans les
conditions suivantes :
• Place de stationnement incurvée
• Route inclinée
• Véhicule chargé d'objets plus longs ou
plus larges que lui
• Si la place de stationnement est en
diagonale.
• Si la place contient des ordures, de
l'herbe ou des obstacles.
• Forte pluie ou chutes de neige
importantes
• Si un poteau est proche de la ligne qui
délimite la place de stationnement.
• Si la route n'est pas plane.
• Si votre véhicule est équipé de
chaînes ou de roues de secours.
• Si la pression des pneus est inférieure
ou supérieure à la pression
recommandée.
• Si une remorque est accrochée au
véhicule.
AVERTISSEMENT
•Le système d'aide au
stationnement intelligent doit
être considéré comme une
fonction d'aide uniquement. Le
conducteur doit contrôler ce qui
se passe à l'avant et à l'arrière de
son véhicule. De nombreux
facteurs peuvent affecter le
fonctionnement du système
d'aide au stationnement
intelligent. C'est pourquoi le
conducteur doit en toutes
circonstances rester maître de
son véhicule.
•Il se peut que le système ne
fonctionne pas correctement si
l'alignement des roues est
incorrect. Il est recommandé de
faire vérifier le système par un
concessionnaire HYUNDAI agréé.
•Si vous utilisez un pneu ou une
roue de taille différente que celle
recommandée par le
concessionnaire HYUNDAI, il se
peut que le système ne
fonctionne pas correctement.
Utilisez toujours la même taille de
pneu et de roue.
OLM041271
■Mode côté
droit-créneau■Mode côté
gauche-créneau

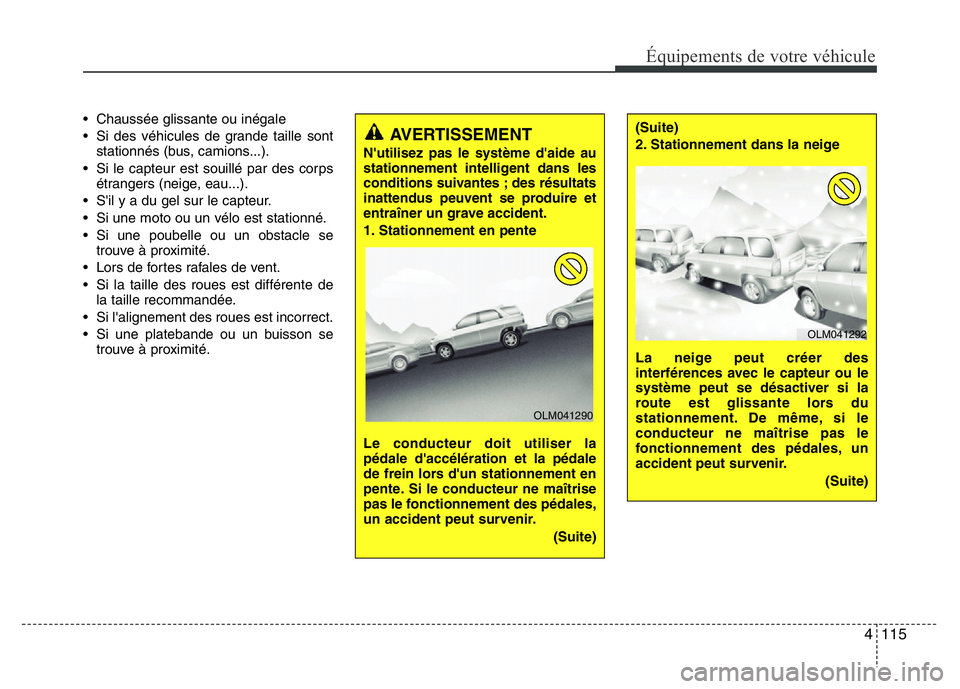

4 115
Équipements de votre véhicule
• Chaussée glissante ou inégale
• Si des véhicules de grande taille sont
stationnés (bus, camions...).
• Si le capteur est souillé par des corps
étrangers (neige, eau...).
• S'il y a du gel sur le capteur.
• Si une moto ou un vélo est stationné.
• Si une poubelle ou un obstacle se
trouve à proximité.
• Lors de fortes rafales de vent.
• Si la taille des roues est différente de
la taille recommandée.
• Si l'alignement des roues est incorrect.
• Si une platebande ou un buisson se
trouve à proximité.
AVERTISSEMENT
N'utilisez pas le système d'aide au
stationnement intelligent dans les
conditions suivantes ; des résultats
inattendus peuvent se produire et
entraîner un grave accident.
1. Stationnement en pente
Le conducteur doit utiliser la
pédale d'accélération et la pédale
de frein lors d'un stationnement en
pente. Si le conducteur ne maîtrise
pas le fonctionnement des pédales,
un accident peut survenir.
(Suite)
(Suite)
2. Stationnement dans la neige
La neige peut créer des
interférences avec le capteur ou le
système peut se désactiver si la
route est glissante lors du
stationnement. De même, si le
conducteur ne maîtrise pas le
fonctionnement des pédales, un
accident peut survenir.
(Suite)
OLM041290
OLM041292

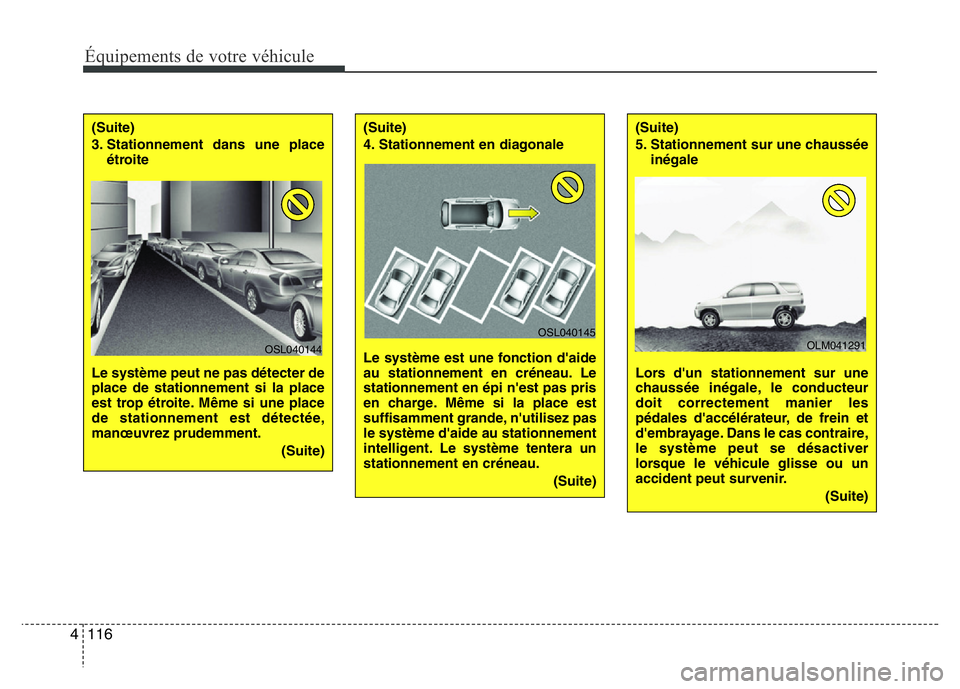

Équipements de votre véhicule
116 4
(Suite)
3. Stationnement dans une place
étroite
Le système peut ne pas détecter de
place de stationnement si la place
est trop étroite. Même si une place
de stationnement est détectée,
manœuvrez prudemment.
(Suite)(Suite)
4. Stationnement en diagonale
Le système est une fonction d'aide
au stationnement en créneau. Le
stationnement en épi n'est pas pris
en charge. Même si la place est
suffisamment grande, n'utilisez pas
le système d'aide au stationnement
intelligent. Le système tentera un
stationnement en créneau.
(Suite)(Suite)
5. Stationnement sur une chaussée
inégale
Lors d'un stationnement sur une
chaussée inégale, le conducteur
doit correctement manier les
pédales d'accélérateur, de frein et
d'embrayage. Dans le cas contraire,
le système peut se désactiver
lorsque le véhicule glisse ou un
accident peut survenir.
(Suite)
OSL040144
OSL040145OLM041291
