Hyundai Santa Fe 2014 Manuel du propriétaire (in French)

4 147
Équipements de votre véhicule

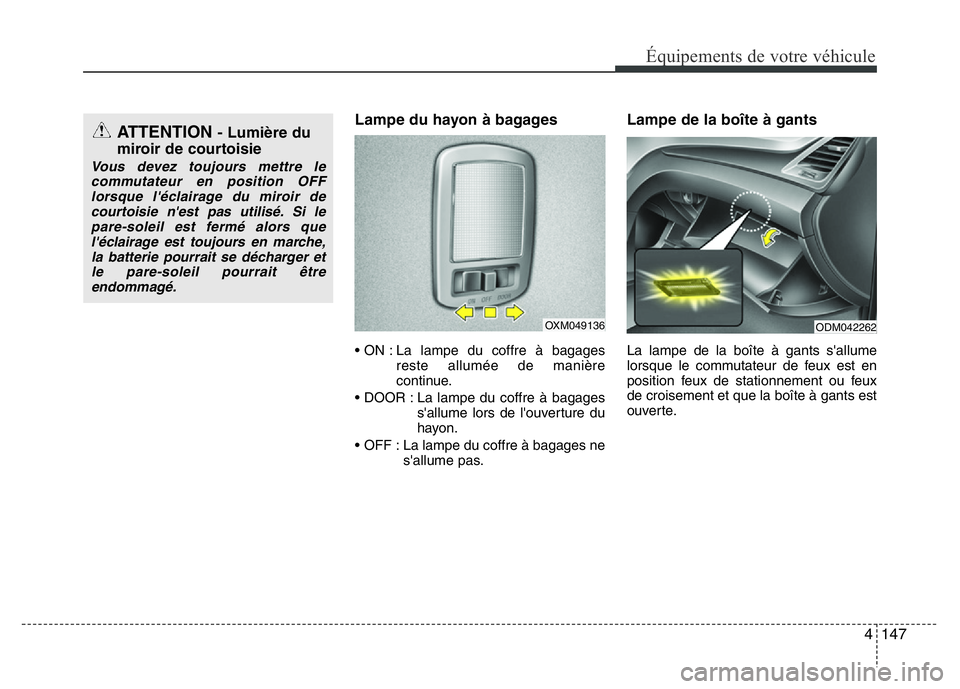

Lampe du hayon à bagages
• ON : La lampe du coffre à bagages
reste allumée de manière
continue.
• DOOR : La lampe du coffre à bagages
s'allume lors de l'ouverture du
hayon.
• OFF : La lampe du coffre à bagages ne
s'allume pas.
Lampe de la boîte à gants
La lampe de la boîte à gants s'allume
lorsque le commutateur de feux est en
position feux de stationnement ou feux
de croisement et que la boîte à gants est
ouverte.
ATTENTION - Lumière du
miroir de courtoisie
Vous devez toujours mettre le
commutateur en position OFF
lorsque l'éclairage du miroir de
courtoisie n'est pas utilisé. Si le
pare-soleil est fermé alors que
l'éclairage est toujours en marche,
la batterie pourrait se décharger et
le pare-soleil pourrait être
endommagé.
OXM049136ODM042262

Équipements de votre véhicule
148 4

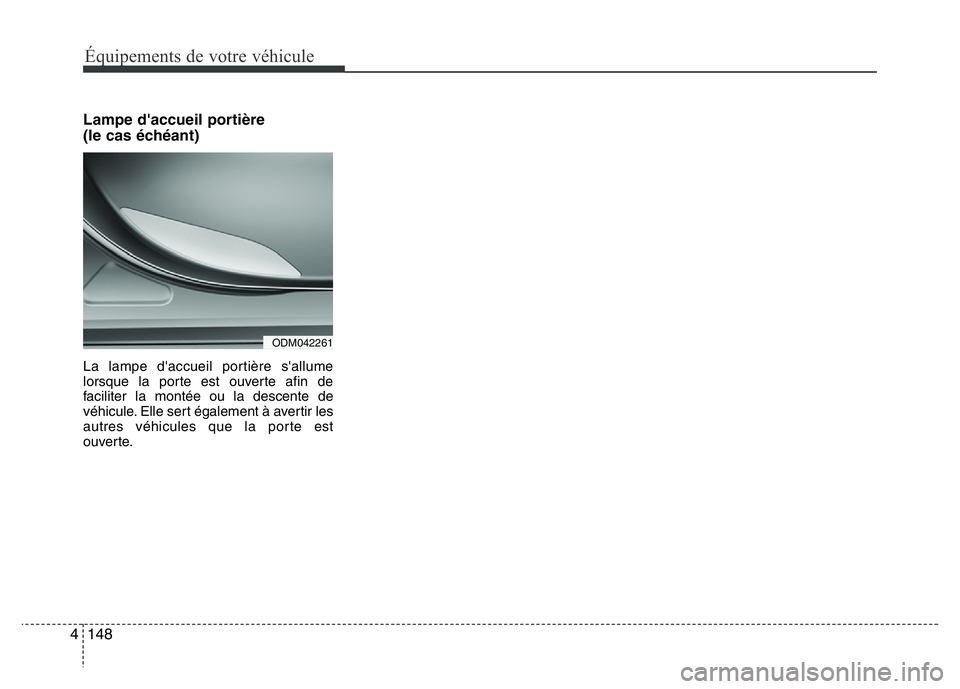

Lampe d'accueil portière
(le cas échéant)
La lampe d'accueil portière s'allume
lorsque la porte est ouverte afin de
faciliter la montée ou la descente de
véhicule. Elle sert également à avertir les
autres véhicules que la porte est
ouverte.
ODM042261

4 149
Équipements de votre véhicule

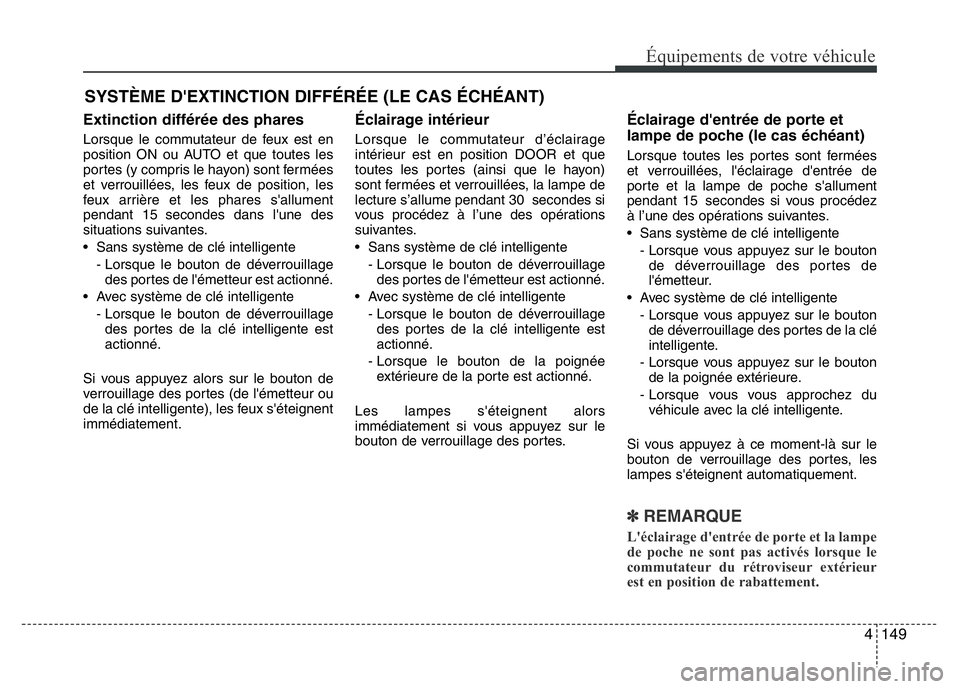

Extinction différée des phares
Lorsque le commutateur de feux est en
position ON ou AUTO et que toutes les
portes (y compris le hayon) sont fermées
et verrouillées, les feux de position, les
feux arrière et les phares s'allument
pendant 15 secondes dans l'une des
situations suivantes.
• Sans système de clé intelligente
- Lorsque le bouton de déverrouillage
des portes de l'émetteur est actionné.
• Avec système de clé intelligente
- Lorsque le bouton de déverrouillage
des portes de la clé intelligente est
actionné.
Si vous appuyez alors sur le bouton de
verrouillage des portes (de l'émetteur ou
de la clé intelligente), les feux s'éteignent
immédiatement.
Éclairage intérieur
Lorsque le commutateur d’éclairage
intérieur est en position DOOR et que
toutes les portes (ainsi que le hayon)
sont fermées et verrouillées, la lampe de
lecture s’allume pendant 30 secondes si
vous procédez à l’une des opérations
suivantes.
• Sans système de clé intelligente
- Lorsque le bouton de déverrouillage
des portes de l'émetteur est actionné.
• Avec système de clé intelligente
- Lorsque le bouton de déverrouillage
des portes de la clé intelligente est
actionné.
- Lorsque le bouton de la poignée
extérieure de la porte est actionné.
Les lampes s'éteignent alors
immédiatement si vous appuyez sur le
bouton de verrouillage des portes.
Éclairage d'entrée de porte et
lampe de poche (le cas échéant)
Lorsque toutes les portes sont fermées
et verrouillées, l'éclairage d'entrée de
porte et la lampe de poche s'allument
pendant 15 secondes si vous procédez
à l’une des opérations suivantes.
• Sans système de clé intelligente
- Lorsque vous appuyez sur le bouton
de déverrouillage des portes de
l'émetteur.
• Avec système de clé intelligente
- Lorsque vous appuyez sur le bouton
de déverrouillage des portes de la clé
intelligente.
- Lorsque vous appuyez sur le bouton
de la poignée extérieure.
- Lorsque vous vous approchez du
véhicule avec la clé intelligente.
Si vous appuyez à ce moment-là sur le
bouton de verrouillage des portes, les
lampes s'éteignent automatiquement.
✽ REMARQUE
L'éclairage d'entrée de porte et la lampe
de poche ne sont pas activés lorsque le
commutateur du rétroviseur extérieur
est en position de rabattement.
SYSTÈME D'EXTINCTION DIFFÉRÉE (LE CAS ÉCHÉANT)

Équipements de votre véhicule
150 4

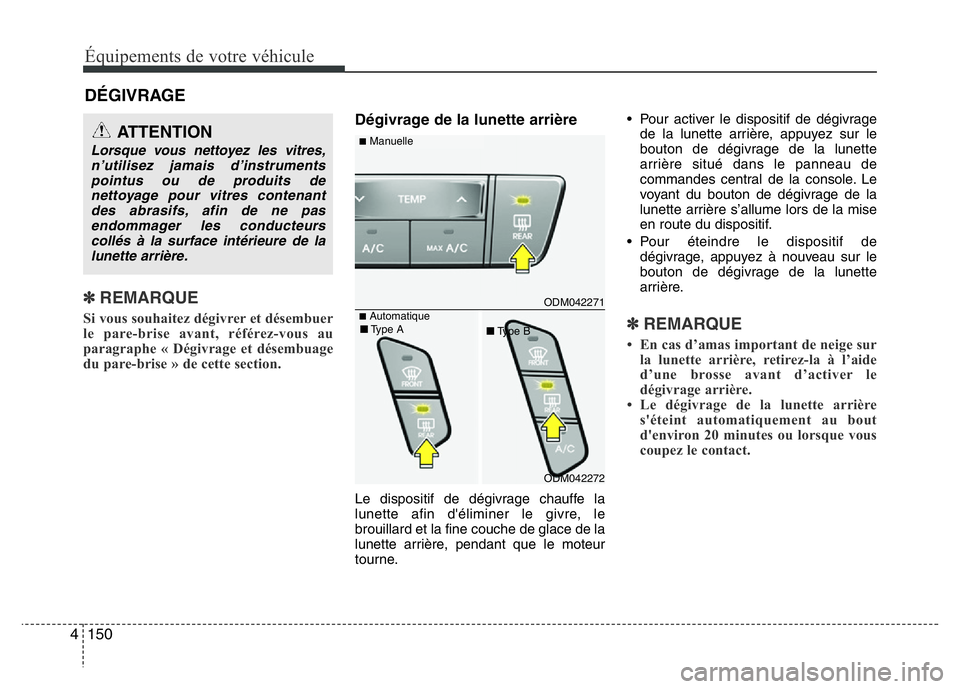

DÉGIVRAGE
✽ REMARQUE
Si vous souhaitez dégivrer et désembuer
le pare-brise avant, référez-vous au
paragraphe « Dégivrage et désembuage
du pare-brise » de cette section.
Dégivrage de la lunette arrière
Le dispositif de dégivrage chauffe la
lunette afin d'éliminer le givre, le
brouillard et la fine couche de glace de la
lunette arrière, pendant que le moteur
tourne.• Pour activer le dispositif de dégivrage
de la lunette arrière, appuyez sur le
bouton de dégivrage de la lunette
arrière situé dans le panneau de
commandes central de la console. Le
voyant du bouton de dégivrage de la
lunette arrière s’allume lors de la mise
en route du dispositif.
• Pour éteindre le dispositif de
dégivrage, appuyez à nouveau sur le
bouton de dégivrage de la lunette
arrière.
✽ REMARQUE
• En cas d’amas important de neige sur
la lunette arrière, retirez-la à l’aide
d’une brosse avant d’activer le
dégivrage arrière.
• Le dégivrage de la lunette arrière
s'éteint automatiquement au bout
d'environ 20 minutes ou lorsque vous
coupez le contact.
ATTENTION
Lorsque vous nettoyez les vitres,
n’utilisez jamais d’instruments
pointus ou de produits de
nettoyage pour vitres contenant
des abrasifs, afin de ne pas
endommager les conducteurs
collés à la surface intérieure de la
lunette arrière.
ODM042271
ODM042272
■Manuelle
■Automatique■Type A
■Type B

4 151
Équipements de votre véhicule

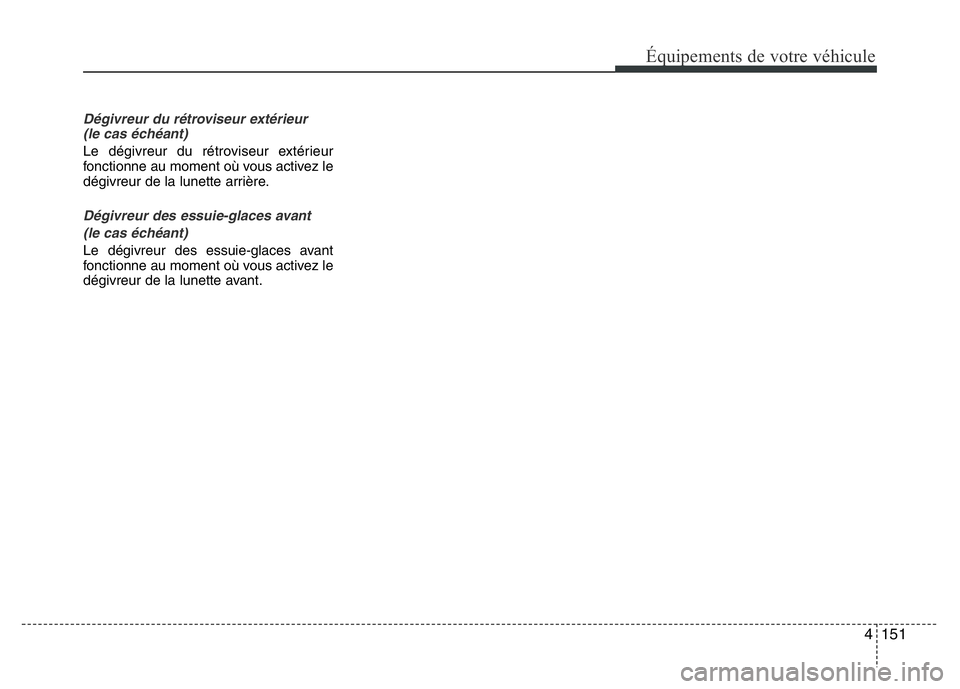

Dégivreur du rétroviseur extérieur
(le cas échéant)
Le dégivreur du rétroviseur extérieur
fonctionne au moment où vous activez le
dégivreur de la lunette arrière.
Dégivreur des essuie-glaces avant
(le cas échéant)
Le dégivreur des essuie-glaces avant
fonctionne au moment où vous activez le
dégivreur de la lunette avant.

152 4
Équipements de votre véhicule

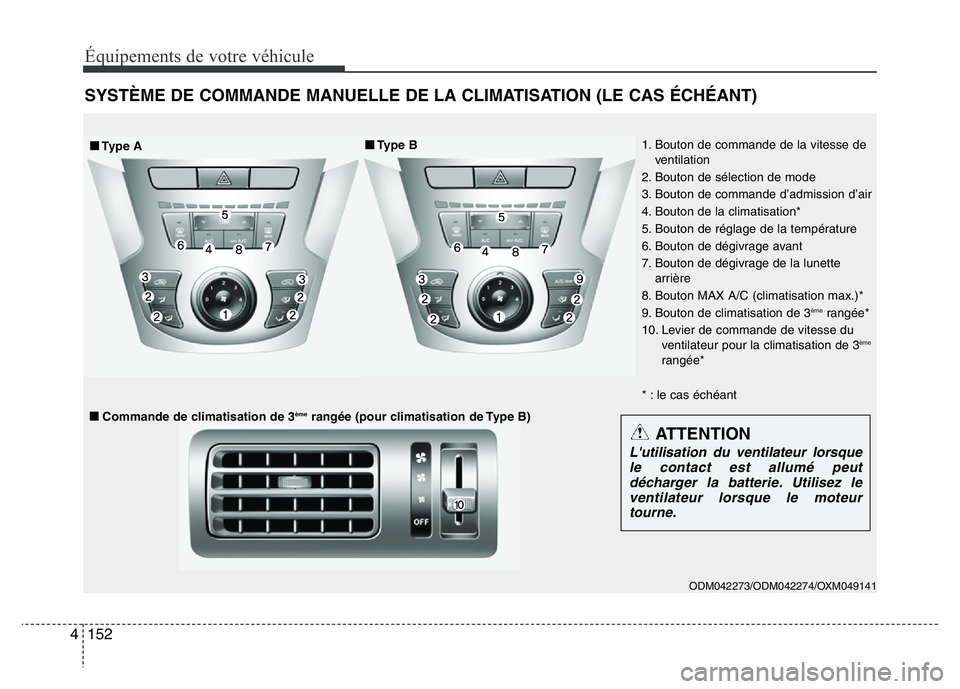

SYSTÈME DE COMMANDE MANUELLE DE LA CLIMATISATION (LE CAS ÉCHÉANT)
ODM042273/ODM042274/OXM049141
1. Bouton de commande de la vitesse de
ventilation
2. Bouton de sélection de mode
3. Bouton de commande d’admission d’air
4. Bouton de la climatisation*
5. Bouton de réglage de la température
6. Bouton de dégivrage avant
7. Bouton de dégivrage de la lunette
arrière
8. Bouton MAX A/C (climatisation max.)*
9. Bouton de climatisation de 3
èmerangée*
10. Levier de commande de vitesse du
ventilateur pour la climatisation de 3
ème
rangée*
* : le cas échéant
■Commande de climatisation de 3èmerangée (pour climatisation de Type B)
■■Type A■Type B
ATTENTION
L'utilisation du ventilateur lorsque
le contact est allum

4 153
Équipements de votre véhicule
Chauffage et climatisation
1. Démarrez le moteur.
2. Réglez le mode sur la position
souhaitée.
Pour améliorer l'efficacité du
chauffage et du refroidissement ;
- Chauffage:
- Refroidissement:
3. Réglez la commande de la
température sur la position souhaitée.
4. Réglez la commande d’admission d’air
en position air extérieur (frais).
5. Réglez la commande de vitesse du
ventilateur sur la vitesse désirée.
6. Pour activer la climatisation, il vous
suffit de l’allumer.
ODMECL2001
❈ Aérateurs des 2èmeet 3èmerangées (E, F, G, H)
(aérateurs G, H : le cas échéant)
• Le flux d'air des aérateurs des 2
èmeet 3èmerangées est contrôlé par le système de
climatisation à l'avant et sort par le conduit d'aération intérieur au sol. (E, F, H)
• Le flux d'air des aérateurs des 2
èmeet 3èmerangées (E, F, H) peut être plus faible que
les aérateurs du tableau de bord en raison de la longueur du conduit d'aération.
• Fermez les aérateurs (F) en cas de froid. Le flux d'air des aérateurs des 2
èmeet 3ème
rangées peut se refroidir quelque peu au cours du chauffage. (Utilisez les aérateurs
des 2èmeet 3èmerangées (F, G) au cours du refroidissement.)

Équipements de votre véhicule
154 4

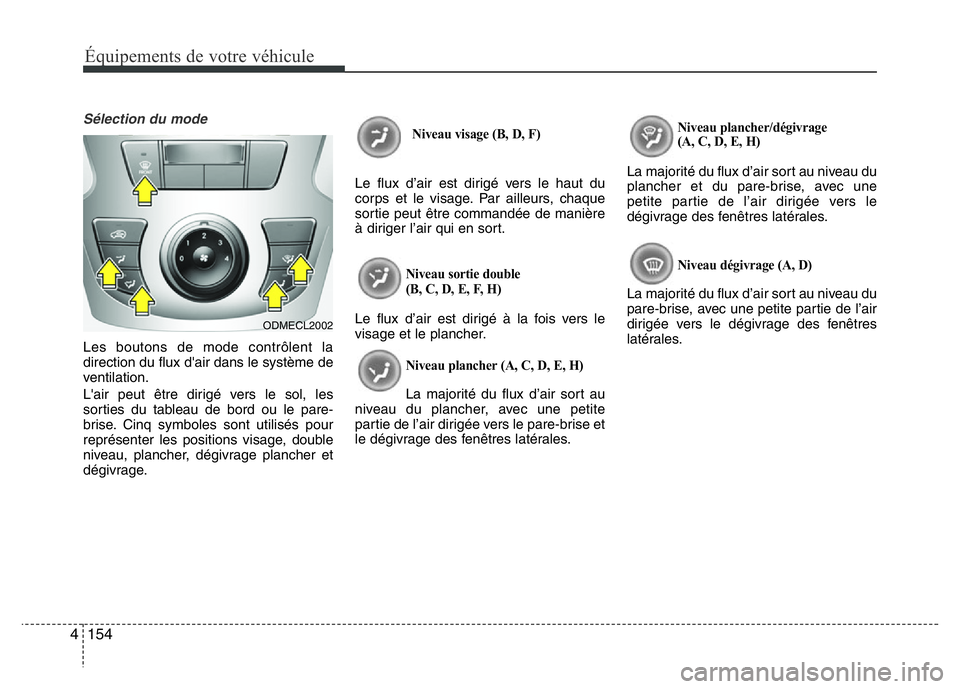

Sélection du mode
Les boutons de mode contrôlent la
direction du flux d'air dans le système de
ventilation.
L'air peut être dirigé vers le sol, les
sorties du tableau de bord ou le pare-
brise. Cinq symboles sont utilisés pour
représenter les positions visage, double
niveau, plancher, dégivrage plancher et
dégivrage.
Niveau visage (B, D, F)
Le flux d’air est dirigé vers le haut du
corps et le visage. Par ailleurs, chaque
sortie peut être commandée de manière
à diriger l’air qui en sort.
Niveau sortie double
(B, C, D, E, F, H)
Le flux d’air est dirigé à la fois vers le
visage et le plancher.
Niveau plancher (A, C, D, E, H)
La majorité du flux d’air sort au
niveau du plancher, avec une petite
partie de l’air dirigée vers le pare-brise et
le dégivrage des fenêtres latérales.
Niveau plancher/dégivrage
(A, C, D, E, H)
La majorité du flux d’air sort au niveau du
plancher et du pare-brise, avec une
petite partie de l’air dirigée vers le
dégivrage des fenêtres latérales.
Niveau dégivrage (A, D)
La majorité du flux d’air sort au niveau du
pare-brise, avec une petite partie de l’air
dirigée vers le dégivrage des fenêtres
latérales.
ODMECL2002

4 155
Équipements de votre véhicule
Niveau MAX A/C (le cas échéant)
Pour sélectionner MAX A/C, tournez la
molette de réglage de la vitesse du
ventilateur vers la droite, puis appuyez
sur le bouton MAX A/C.
Le flux d'air est dirigé vers la partie
supérieure du corps et le visage.
Dans ce mode, la climatisation et la
position de recirculation d'air sont
automatiquement sélectionnées.Bouches d’air du tableau de bord
Les ouïes bouches d’air peuvent être
ouvertes ou fermées indépendamment à
l’aide de la molette horizontale.
Vous pouvez également régler la
direction de l’air provenant de ces
bouches en utilisant le levier de
commande des bouches d’air (voir
illustration).
Régulation de la température
Le commutateur de réglage de la
température vous permet de contrôler la
température du flux d'air dans le
véhicule.
Pour changer la température, procédez
comme suit :
• Appuyez sur le bouton (rouge)
pour augmenter la température.
• Appuyez sur le bouton (bleu) pour
baisser la température.
L'état de la température s'affiche sur le
dessus du tableau de bord, en tant
qu'indicateur.
ODM042277ODM042279
ODM042280

156 4
Équipements de votre véhicule

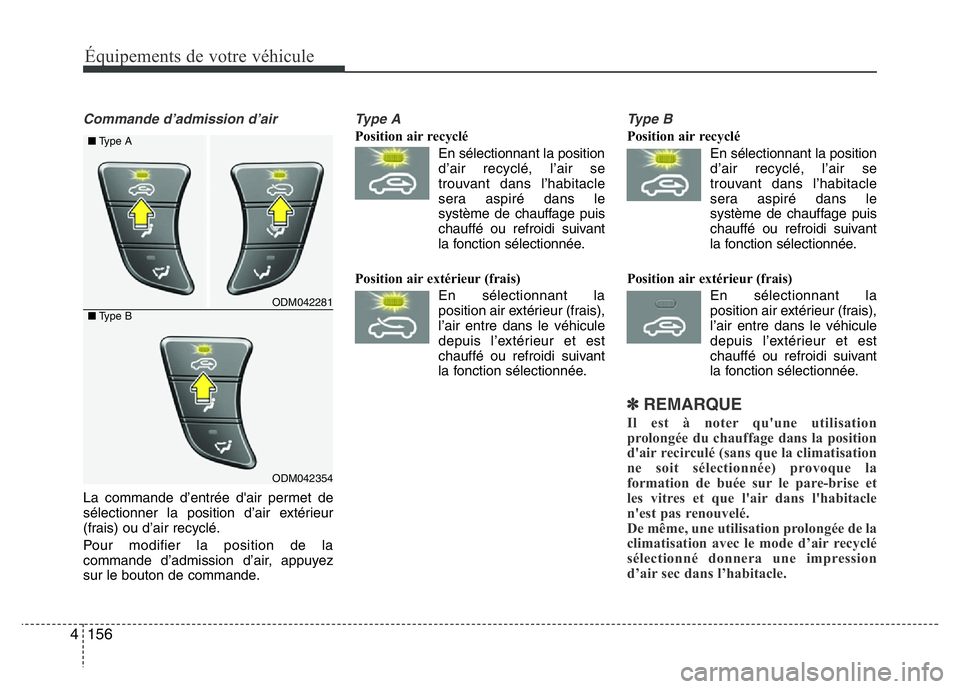

Commande d’admission d’air
La commande d’entrée d'air permet de
sélectionner la position d’air extérieur
(frais) ou d’air recyclé.
Pour modifier la position de la
commande d’admission d’air, appuyez
sur le bouton de commande.
Type A
Position air recyclé
En sélectionnant la position
d’air recyclé, l’air se
trouvant dans l’habitacle
sera aspiré dans le
système de chauffage puis
chauffé ou refroidi suivant
la fonction sélectionnée.
Position air extérieur (frais)
En sélectionnant la
position air extérieur (frais),
l’air entre dans le véhicule
depuis l’extérieur et est
chauffé ou refroidi suivant
la fonction sélectionnée.
Type B
Position air recyclé
En sélectionnant la position
d’air recyclé, l’air se
trouvant dans l’habitacle
sera aspiré dans le
système de chauffage puis
chauffé ou refroidi suivant
la fonction sélectionnée.
Position air extérieur (frais)
En sélectionnant la
position air extérieur (frais),
l’air entre dans le véhicule
depuis l’extérieur et est
chauffé ou refroidi suivant
la fonction sélectionnée.
✽REMARQUE
Il est à noter qu'une utilisation
prolongée du chauffage dans la position
d'air recirculé (sans que la climatisation
ne soit sélectionnée) provoque la
formation de buée sur le pare-brise et
les vitres et que l'air dans l'habitacle
n'est pas renouvelé.
De même, une utilisation prolongée de la
climatisation avec le mode d’air recyclé
sélectionné donnera une impression
d’air sec dans l’habitacle.
ODM042281
ODM042354 ■Type A
■Type B
