633

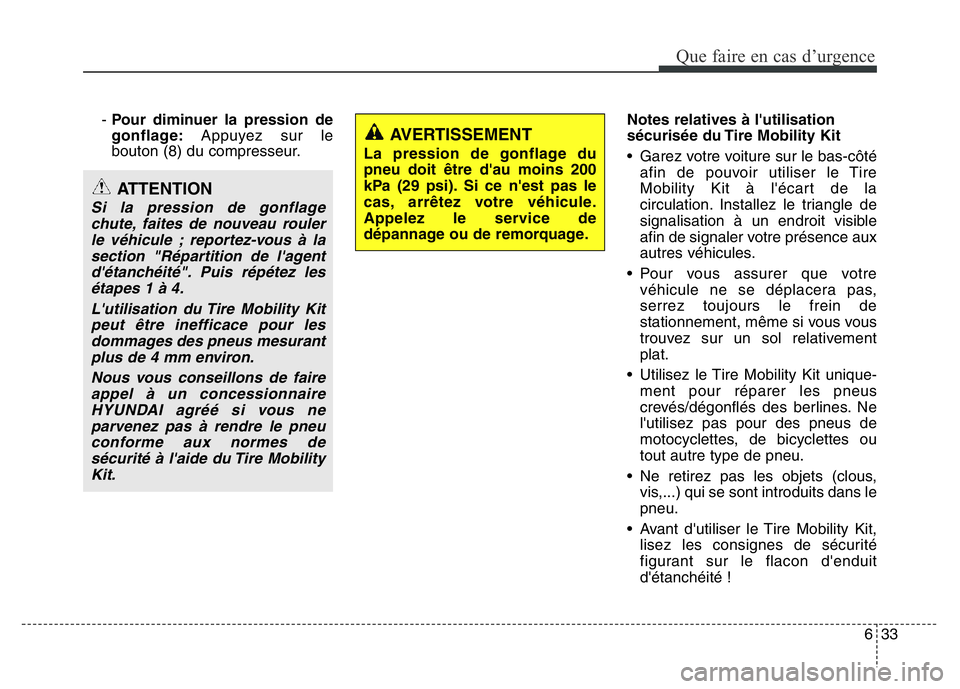

Que faire en cas d’urgence
- Pour diminuer la pression de
gonflage:Appuyez sur le
bouton (8) du compresseur.Notes relatives à l'utilisation
sécurisée du Tire Mobility Kit
• Garez votre voiture sur le bas-côté
afin de pouvoir utiliser le Tire
Mobility Kit à l'écart de la
circulation. Installez le triangle de
signalisation à un endroit visible
afin de signaler votre présence aux
autres véhicules.
• Pour vous assurer que votre
véhicule ne se déplacera pas,
serrez toujours le frein de
stationnement, même si vous vous
trouvez sur un sol relativement
plat.
• Utilisez le Tire Mobility Kit unique-
ment pour réparer les pneus
crevés/dégonflés des berlines. Ne
l'utilisez pas pour des pneus de
motocyclettes, de bicyclettes ou
tout autre type de pneu.
• Ne retirez pas les objets (clous,
vis,...) qui se sont introduits dans le
pneu.
• Avant d'utiliser le Tire Mobility Kit,
lisez les consignes de sécurité
figurant sur le flacon d'enduit
d'étanchéité !
ATTENTION
Si la pression de gonflage
chute, faites de nouveau rouler
le véhicule ; reportez-vous à la
section "Répartition de l'agent
d'étanchéité". Puis répétez les
étapes 1 à 4.
L'utilisation du Tire Mobility Kit
peut être inefficace pour les
dommages des pneus mesurant
plus de 4 mm environ.
Nous vous conseillons de faire
appel à un concessionnaire
HYUNDAI agréé si vous ne
parvenez pas à rendre le pneu
conforme aux normes de
sécurité à l'aide du Tire Mobility
Kit.
AVERTISSEMENT
La pression de gonflage du
pneu doit être d'au moins 200
kPa (29 psi). Si ce n'est pas le
cas, arrêtez votre véhicule.
Appelez le service de
dépannage ou de remorquage.
Page 612 of 753

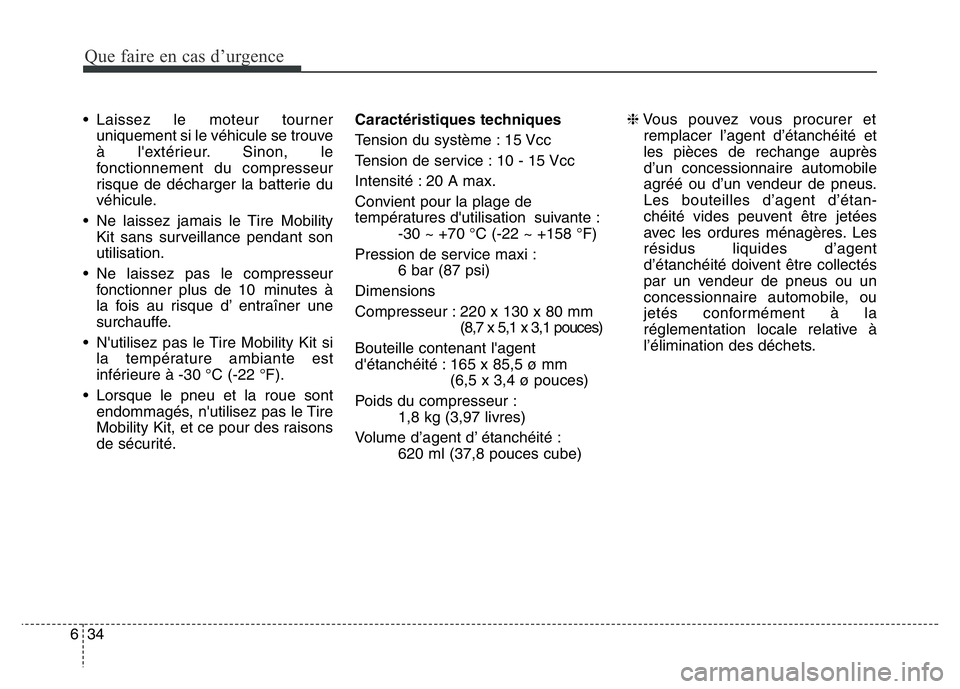

Que faire en cas d’urgence
34 6
• Laissez le moteur tourner
uniquement si le véhicule se trouve
à l'extérieur. Sinon, le
fonctionnement du compresseur
risque de décharger la batterie du
véhicule.
• Ne laissez jamais le Tire Mobility
Kit sans surveillance pendant son
utilisation.
• Ne laissez pas le compresseur
fonctionner plus de 10 minutes à
la fois au risque d’ entraîner une
surchauffe.
• N'utilisez pas le Tire Mobility Kit si
la température ambiante est
inférieure à -30 °C (-22 °F).
• Lorsque le pneu et la roue sont
endommagés, n'utilisez pas le Tire
Mobility Kit, et ce pour des raisons
de sécurité.Caractéristiques techniques
Tension du système : 15 Vcc
Tension de service : 10 - 15 Vcc
Intensité : 20 A max.
Convient pour la plage de
températures d'utilisation suivante :
-30 ~ +70 °C (-22 ~ +158 °F)
Pression de service maxi :
6 bar (87 psi)
Dimensions
Compresseur : 220 x 130 x 80 mm
(8,7 x 5,1 x 3,1 pouces)
Bouteille contenant l'agent
d'étanchéité : 165 x 85,5 ø mm
(6,5 x 3,4 ø pouces)
Poids du compresseur :
1,8 kg (3,97 livres)
Volume d’agent d’ étanchéité :
620 ml (37,8 pouces cube)❈Vous pouvez vous procurer et
remplacer l’agent d’étanchéité et
les pièces de rechange auprès
d’un concessionnaire automobile
agréé ou d’un vendeur de pneus.
Les bouteilles d’agent d’étan-
chéité vides peuvent être jetées
avec les ordures ménagères. Les
résidus liquides d’agent
d’étanchéité doivent être collectés
par un vendeur de pneus ou un
concessionnaire automobile, ou
jetés conformément à la
réglementation locale relative à
l’élimination des déchets.
Page 613 of 753

635

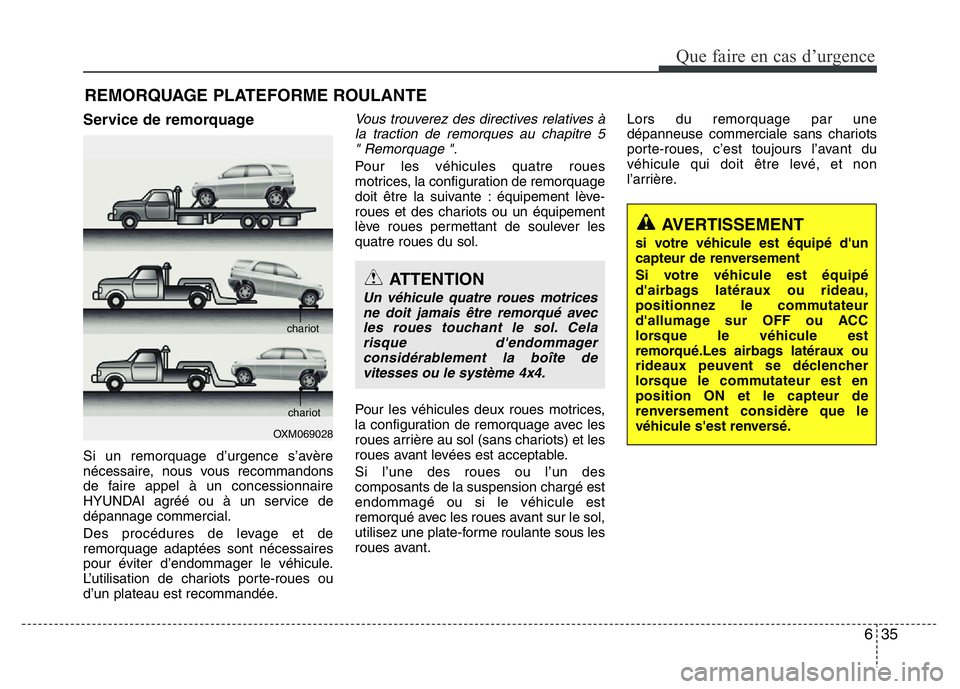

Que faire en cas d’urgence
REMORQUAGE PLATEFORME ROULANTE
Service de remorquage
Si un remorquage d’urgence s’avère
nécessaire, nous vous recommandons
de faire appel à un concessionnaire
HYUNDAI agréé ou à un service de
dépannage commercial.
Des procédures de levage et de
remorquage adaptées sont nécessaires
pour éviter d’endommager le véhicule.
L’utilisation de chariots porte-roues ou
d’un plateau est recommandée.
Vous trouverez des directives relatives à
la traction de remorques au chapitre 5
" Remorquage ".
Pour les véhicules quatre roues
motrices, la configuration de remorquage
doit être la suivante : équipement lève-
roues et des chariots ou un équipement
lève roues permettant de soulever les
quatre roues du sol.
Pour les véhicules deux roues motrices,
la configuration de remorquage avec les
roues arrière au sol (sans chariots) et les
roues avant levées est acceptable.
Si l’une des roues ou l’un des
composants de la suspension chargé est
endommagé ou si le véhicule est
remorqué avec les roues avant sur le sol,
utilisez une plate-forme roulante sous les
roues avant.Lors du remorquage par une
dépanneuse commerciale sans chariots
porte-roues, c’est toujours l’avant du
véhicule qui doit être levé, et non
l’arrière.
OXM069028chariot
chariot
ATTENTION
Un véhicule quatre roues motrices
ne doit jamais être remorqué avec
les roues touchant le sol. Cela
risque d'endommager
considérablement la boîte de
vitesses ou le système 4x4.
AVERTISSEMENT
si votre véhicule est équipé d'un
capteur de renversement
Si votre véhicule est équipé
d'airbags latéraux ou rideau,
positionnez le commutateur
d'allumage sur OFF ou ACC
lorsque le véhicule est
remorqué.Les airbags latéraux ou
rideaux peuvent se déclencher
lorsque le commutateur est en
position ON et le capteur de
renversement considère que le
véhicule s'est renversé.
Page 614 of 753

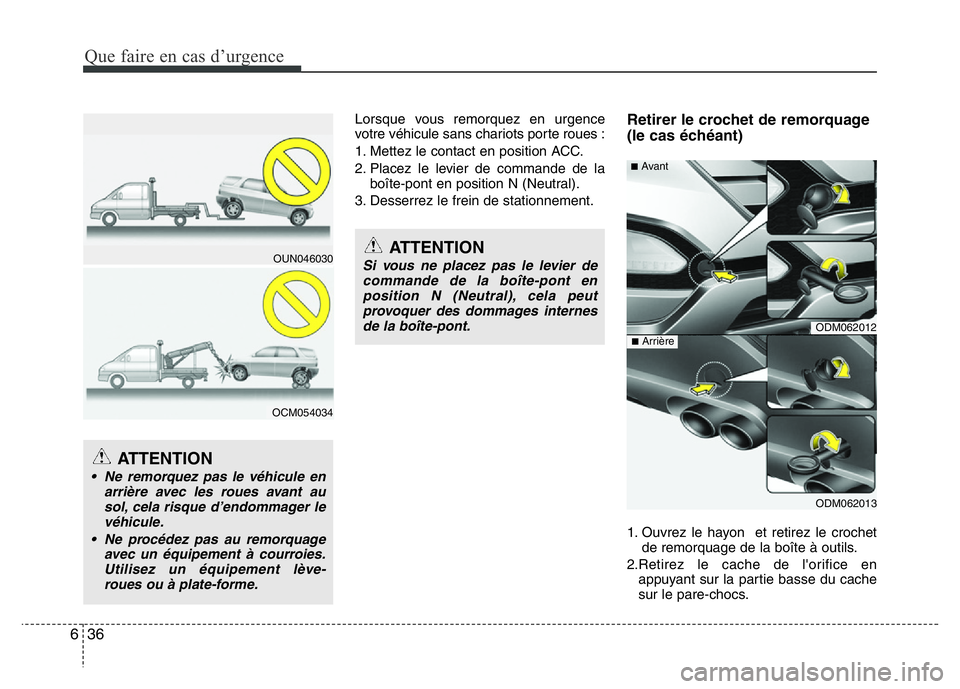

Que faire en cas d’urgence
36 6
Lorsque vous remorquez en urgence
votre véhicule sans chariots porte roues :
1. Mettez le contact en position ACC.
2. Placez le levier de commande de la
boîte-pont en position N (Neutral).
3. Desserrez le frein de stationnement.Retirer le crochet de remorquage
(le cas échéant)
1. Ouvrez le hayon et retirez le crochet
de remorquage de la boîte à outils.
2.Retirez le cache de l'orifice en
appuyant sur la partie basse du cache
sur le pare-chocs.
ATTENTION
Si vous ne placez pas le levier de
commande de la boîte-pont en
position N (Neutral), cela peut
provoquer des dommages internes
de la boîte-pont.
ATTENTION
• Ne remorquez pas le véhicule en
arrière avec les roues avant au
sol, cela risque d’endommager le
véhicule.
• Ne procédez pas au remorquage
avec un équipement à courroies.
Utilisez un équipement lève-
roues ou à plate-forme.
OUN046030
OCM054034
ODM062012
ODM062013
■Avant
■Arrière
Page 615 of 753

637

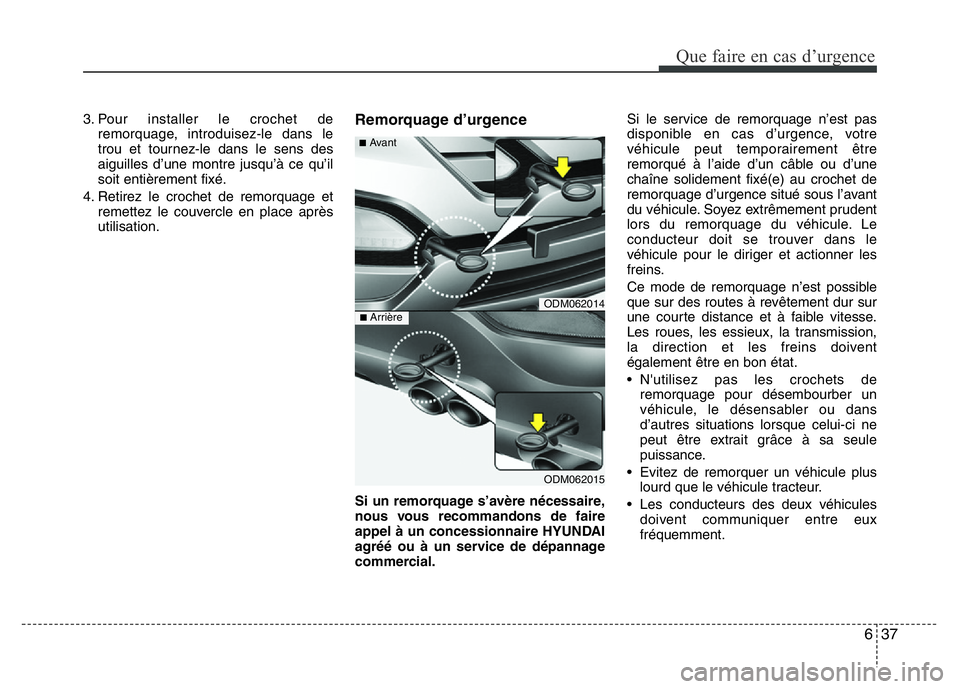

Que faire en cas d’urgence
3. Pour installer le crochet de
remorquage, introduisez-le dans le
trou et tournez-le dans le sens des
aiguilles d’une montre jusqu’à ce qu’il
soit entièrement fixé.
4. Retirez le crochet de remorquage et
remettez le couvercle en place après
utilisation.Remorquage d’urgence
Si un remorquage s’avère nécessaire,
nous vous recommandons de faire
appel à un concessionnaire HYUNDAI
agréé ou à un service de dépannage
commercial.Si le service de remorquage n’est pas
disponible en cas d’urgence, votre
véhicule peut temporairement être
remorqué à l’aide d’un câble ou d’une
chaîne solidement fixé(e) au crochet de
remorquage d’urgence situé sous l’avant
du véhicule. Soyez extrêmement prudent
lors du remorquage du véhicule. Le
conducteur doit se trouver dans le
véhicule pour le diriger et actionner les
freins.
Ce mode de remorquage n’est possible
que sur des routes à revêtement dur sur
une courte distance et à faible vitesse.
Les roues, les essieux, la transmission,
la direction et les freins doivent
également être en bon état.
• N'utilisez pas les crochets de
remorquage pour désembourber un
véhicule, le désensabler ou dans
d’autres situations lorsque celui-ci ne
peut être extrait grâce à sa seule
puissance.
• Evitez de remorquer un véhicule plus
lourd que le véhicule tracteur.
• Les conducteurs des deux véhicules
doivent communiquer entre eux
fréquemment.
ODM062014
ODM062015
■Avant
■Arrière
Page 616 of 753

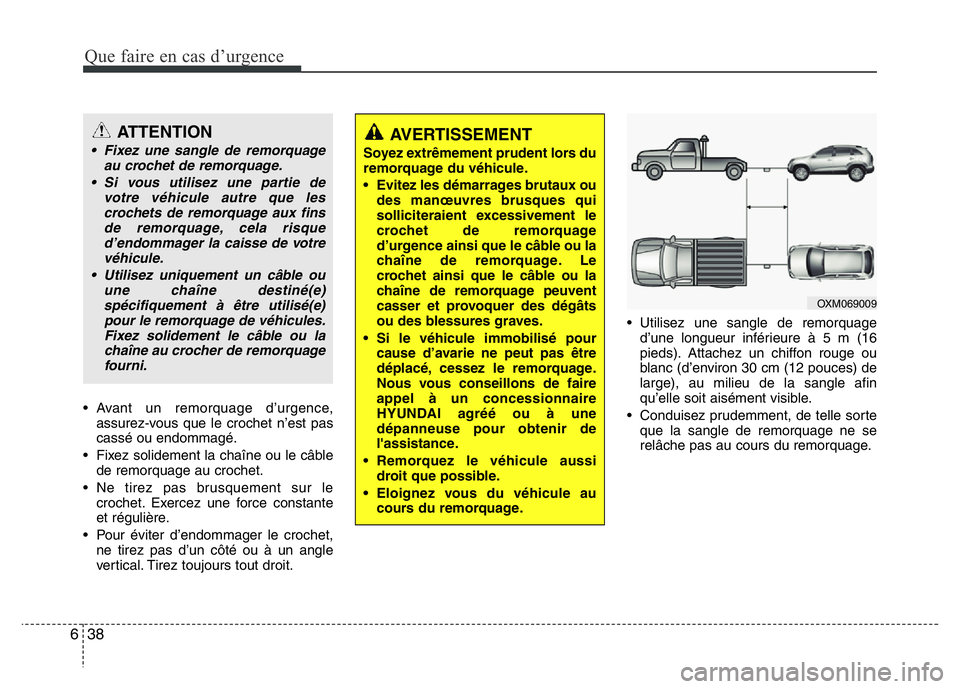

Que faire en cas d’urgence
38 6
• Avant un remorquage d’urgence,
assurez-vous que le crochet n’est pas
cassé ou endommagé.
• Fixez solidement la chaîne ou le câble
de remorquage au crochet.
• Ne tirez pas brusquement sur le
crochet. Exercez une force constante
et régulière.
• Pour éviter d’endommager le crochet,
ne tirez pas d’un côté ou à un angle
vertical. Tirez toujours tout droit.• Utilisez une sangle de remorquage
d’une longueur inférieure à 5 m (16
pieds). Attachez un chiffon rouge ou
blanc (d’environ 30 cm (12 pouces) de
large), au milieu de la sangle afin
qu’elle soit aisément visible.
• Conduisez prudemment, de telle sorte
que la sangle de remorquage ne se
relâche pas au cours du remorquage.
AVERTISSEMENT
Soyez extrêmement prudent lors du
remorquage du véhicule.
• Evitez les démarrages brutaux ou
des manœuvres brusques qui
solliciteraient excessivement le
crochet de remorquage
d’urgence ainsi que le câble ou la
chaîne de remorquage. Le
crochet ainsi que le câble ou la
chaîne de remorquage peuvent
casser et provoquer des dégâts
ou des blessures graves.
• Si le véhicule immobilisé pour
cause d’avarie ne peut pas être
déplacé, cessez le remorquage.
Nous vous conseillons de faire
appel à un concessionnaire
HYUNDAI agréé ou à une
dépanneuse pour obtenir de
l'assistance.
• Remorquez le véhicule aussi
droit que possible.
• Eloignez vous du véhicule au
cours du remorquage.
OXM069009
ATTENTION
• Fixez une sangle de remorquage
au crochet de remorquage.
• Si vous utilisez une partie de
votre véhicule autre que les
crochets de remorquage aux fins
de remorquage, cela risque
d’endommager la caisse de votre
véhicule.
• Utilisez uniquement un câble ou
une chaîne destiné(e)
spécifiquement à être utilisé(e)
pour le remorquage de véhicules.
Fixez solidement le câble ou la
chaîne au crocher de remorquage
fourni.
Page 617 of 753

639
Que faire en cas d’urgence

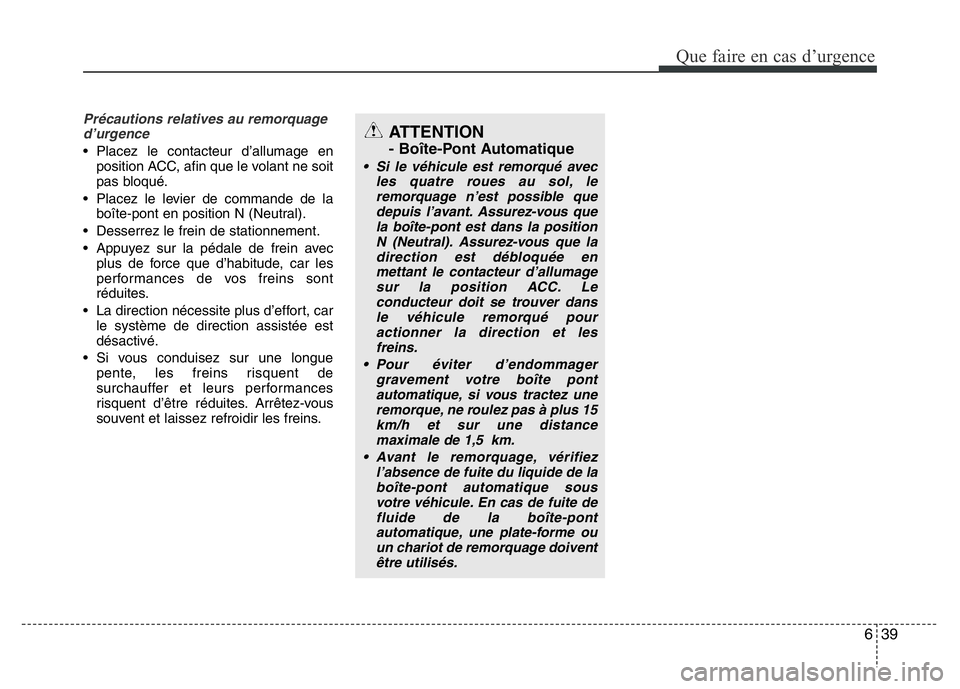

Précautions relatives au remorquage
d’urgence
• Placez le contacteur d’allumage en
position ACC, afin que le volant ne soit
pas bloqué.
• Placez le levier de commande de la
boîte-pont en position N (Neutral).
• Desserrez le frein de stationnement.
• Appuyez sur la pédale de frein avec
plus de force que d’habitude, car les
performances de vos freins sont
réduites.
• La direction nécessite plus d’effort, car
le système de direction assistée est
désactivé.
• Si vous conduisez sur une longue
pente, les freins risquent de
surchauffer et leurs performances
risquent d’être réduites. Arrêtez-vous
souvent et laissez refroidir les freins.
ATTENTION
- Boîte-Pont Automatique
• Si le véhicule est remorqué avec
les quatre roues au sol, le
remorquage n’est possible que
depuis l’avant. Assurez-vous que
la boîte-pont est dans la position
N (Neutral). Assurez-vous que la
direction est débloquée en
mettant le contacteur d’allumage
sur la position ACC. Le
conducteur doit se trouver dans
le véhicule remorqué pour
actionner la direction et les
freins.
• Pour éviter d’endommager
gravement votre boîte pont
automatique, si vous tractez une
remorque, ne roulez pas à plus 15
km/h et sur une distance
maximale de 1,5 km.
• Avant le remorquage, vérifiez
l’absence de fuite du liquide de la
boîte-pont automatique sous
votre véhicule. En cas de fuite de
fluide de la boîte-pont
automatique, une plate-forme ou
un chariot de remorquage doivent
être utilisés.
Page 618 of 753

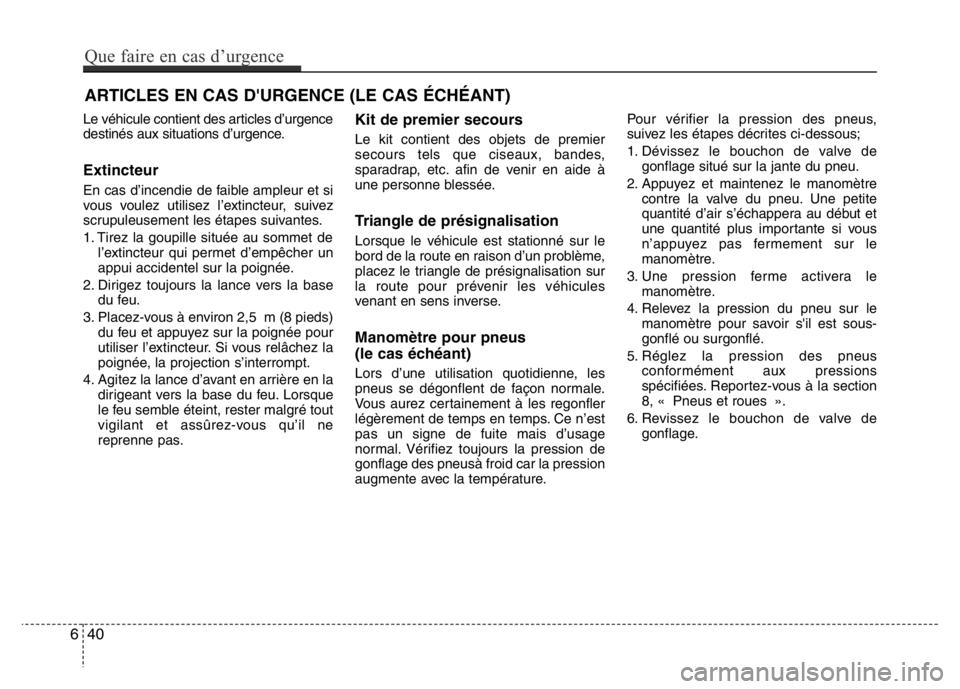

ARTICLES EN CAS D'URGENCE (LE CAS ÉCHÉANT)
Le véhicule contient des articles d’urgence
destinés aux situations d’urgence.
Extincteur
En cas d’incendie de faible ampleur et si
vous voulez utilisez l’extincteur, suivez
scrupuleusement les étapes suivantes.
1. Tirez la goupille située au sommet de
l’extincteur qui permet d’empêcher un
appui accidentel sur la poignée.
2. Dirigez toujours la lance vers la base
du feu.
3. Placez-vous à environ 2,5 m (8 pieds)
du feu et appuyez sur la poignée pour
utiliser l’extincteur. Si vous relâchez la
poignée, la projection s’interrompt.
4. Agitez la lance d’avant en arrière en la
dirigeant vers la base du feu. Lorsque
le feu semble éteint, rester malgré tout
vigilant et assûrez-vous qu’il ne
reprenne pas.
Kit de premier secours
Le kit contient des objets de premier
secours tels que ciseaux, bandes,
sparadrap, etc. afin de venir en aide à
une personne blessée.
Triangle de présignalisation
Lorsque le véhicule est stationné sur le
bord de la route en raison d’un problème,
placez le triangle de présignalisation sur
la route pour prévenir les véhicules
venant en sens inverse.
Manomètre pour pneus
(le cas échéant)
Lors d’une utilisation quotidienne, les
pneus se dégonflent de façon normale.
Vous aurez certainement à les regonfler
légèrement de temps en temps. Ce n’est
pas un signe de fuite mais d’usage
normal. Vérifiez toujours la pression de
gonflage des pneusà froid car la pression
augmente avec la température.Pour vérifier la pression des pneus,
suivez les étapes décrites ci-dessous;
1. Dévissez le bouchon de valve de
gonflage situé sur la jante du pneu.
2. Appuyez et maintenez le manomètre
contre la valve du pneu. Une petite
quantité d’air s’échappera au début et
une quantité plus importante si vous
n’appuyez pas fermement sur le
manomètre.
3. Une pression ferme activera le
manomètre.
4. Relevez la pression du pneu sur le
manomètre pour savoir s'il est sous-
gonflé ou surgonflé.
5. Réglez la pression des pneus
conformément aux pressions
spécifiées. Reportez-vous à la section
8, « Pneus et roues ».
6. Revissez le bouchon de valve de
gonflage.
640
Que faire en cas d’urgence
Page 619 of 753

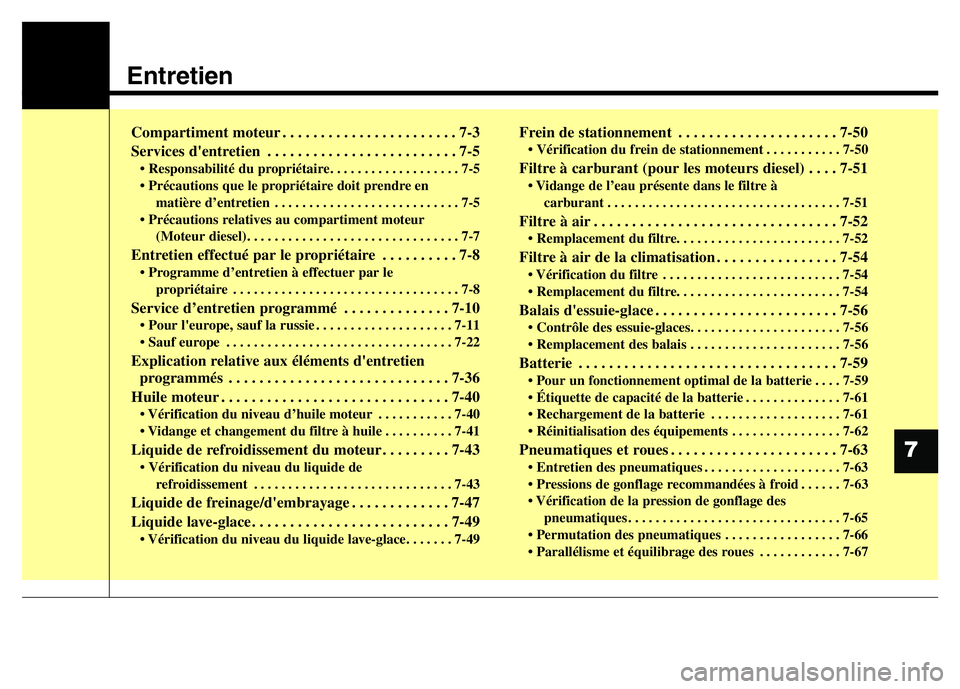

Entretien
Compartiment moteur . . . . . . . . . . . . . . . . . . . . . . . 7-3
Services d'entretien . . . . . . . . . . . . . . . . . . . . . . . . . 7-5
• Responsabilité du propriétaire. . . . . . . . . . . . . . . . . . . 7-5
• Précautions que le propriétaire doit prendre en
matière d’entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5
• Précautions relatives au compartiment moteur
(Moteur diesel). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-7
Entretien effectué par le propriétaire . . . . . . . . . . 7-8
• Programme d’entretien à effectuer par le
propriétaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
Service d’entretien programmé . . . . . . . . . . . . . . 7-10
• Pour l'europe, sauf la russie . . . . . . . . . . . . . . . . . . . . 7-11
• Sauf europe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-22
Explication relative aux éléments d'entretien
programmés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-36
Huile moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-40
• Vérification du niveau d’huile moteur . . . . . . . . . . . 7-40
• Vidange et changement du filtre à huile . . . . . . . . . . 7-41
Liquide de refroidissement du moteur . . . . . . . . . 7-43
• Vérification du niveau du liquide de
refroidissement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-43
Liquide de freinage/d'embrayage . . . . . . . . . . . . . 7-47
Liquide lave-glace. . . . . . . . . . . . . . . . . . . . . . . . . . 7-49
• Vérification du niveau du liquide lave-glace. . . . . . . 7-49
Frein de stationnement . . . . . . . . . . . . . . . . . . . . . 7-50
• Vérification du frein de stationnement . . . . . . . . . . . 7-50
Filtre à carburant (pour les moteurs diesel) . . . . 7-51
• Vidange de l’eau présente dans le filtre à
carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-51
Filtre à air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-52
• Remplacement du filtre. . . . . . . . . . . . . . . . . . . . . . . . 7-52
Filtre à air de la climatisation . . . . . . . . . . . . . . . . 7-54
• Vérification du filtre . . . . . . . . . . . . . . . . . . . . . . . . . . 7-54
• Remplacement du filtre. . . . . . . . . . . . . . . . . . . . . . . . 7-54
Balais d'essuie-glace . . . . . . . . . . . . . . . . . . . . . . . . 7-56
• Contrôle des essuie-glaces. . . . . . . . . . . . . . . . . . . . . . 7-56
• Remplacement des balais . . . . . . . . . . . . . . . . . . . . . . 7-56
Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59
• Pour un fonctionnement optimal de la batterie . . . . 7-59
• Étiquette de capacité de la batterie . . . . . . . . . . . . . . 7-61
• Rechargement de la batterie . . . . . . . . . . . . . . . . . . . 7-61
• Réinitialisation des équipements . . . . . . . . . . . . . . . . 7-62
Pneumatiques et roues . . . . . . . . . . . . . . . . . . . . . . 7-63
• Entretien des pneumatiques . . . . . . . . . . . . . . . . . . . . 7-63
• Pressions de gonflage recommandées à froid . . . . . . 7-63
• Vérification de la pression de gonflage des
pneumatiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-65
• Permutation des pneumatiques . . . . . . . . . . . . . . . . . 7-66
• Parallélisme et équilibrage des roues . . . . . . . . . . . . 7-677
Page 620 of 753

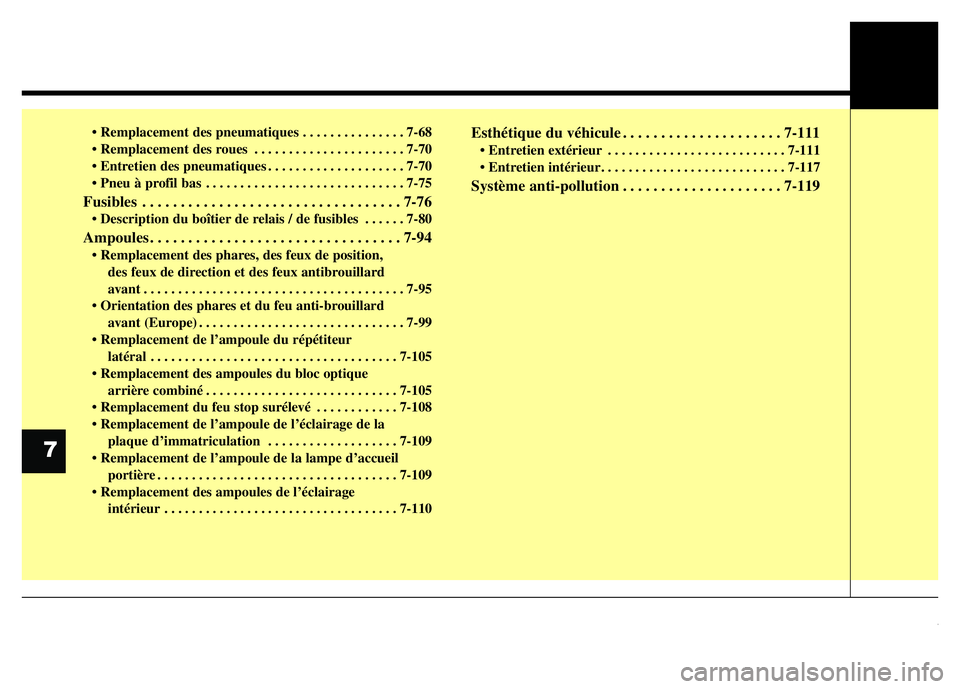

• Remplacement des pneumatiques . . . . . . . . . . . . . . . 7-68
• Remplacement des roues . . . . . . . . . . . . . . . . . . . . . . 7-70
• Entretien des pneumatiques . . . . . . . . . . . . . . . . . . . . 7-70
• Pneu à profil bas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-75
Fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-76
• Description du boîtier de relais / de fusibles . . . . . . 7-80
Ampoules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-94
• Remplacement des phares, des feux de position,
des feux de direction et des feux antibrouillard
avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-95
• Orientation des phares et du feu anti-brouillard
avant (Europe) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-99
• Remplacement de l’ampoule du répétiteur
latéral . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-105
• Remplacement des ampoules du bloc optique
arrière combiné . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-105
• Remplacement du feu stop surélevé . . . . . . . . . . . . 7-108
• Remplacement de l’ampoule de l’éclairage de la
plaque d’immatriculation . . . . . . . . . . . . . . . . . . . 7-109
• Remplacement de l’ampoule de la lampe d’accueil
portière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-109
• Remplacement des ampoules de l’éclairage
intérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-110
Esthétique du véhicule . . . . . . . . . . . . . . . . . . . . . 7-111
• Entretien extérieur . . . . . . . . . . . . . . . . . . . . . . . . . . 7-111
• Entretien intérieur. . . . . . . . . . . . . . . . . . . . . . . . . . . 7-117
Système anti-pollution . . . . . . . . . . . . . . . . . . . . . 7-119
7
