Hyundai Santa Fe 2016 Betriebsanleitung (in German)

4 149
Ausstattung Ihres Fahrzeugs

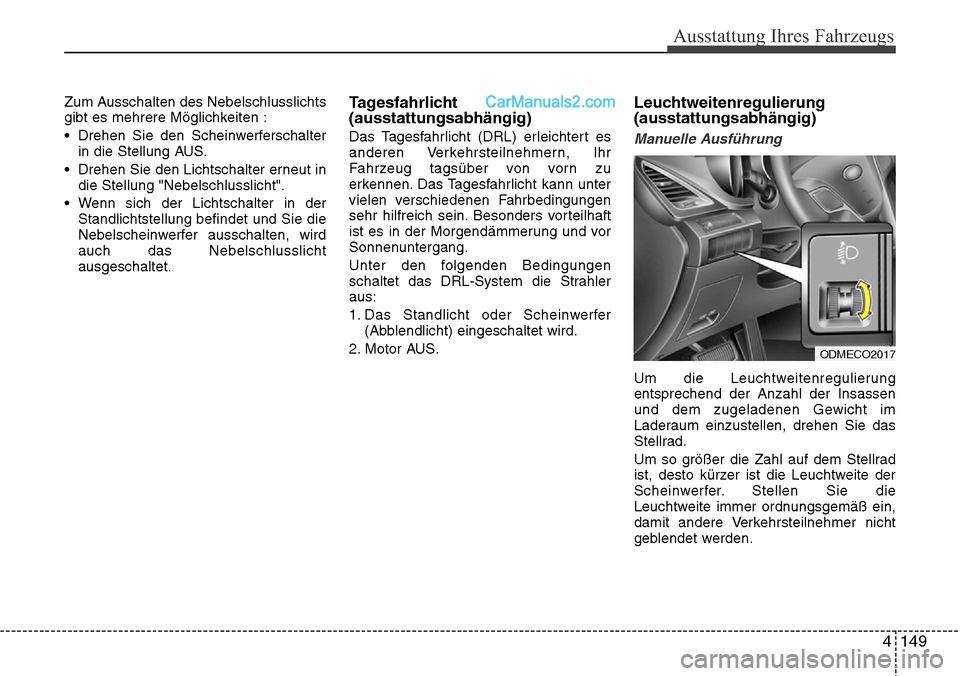

Zum Ausschalten des Nebelschlusslichts
gibt es mehrere Möglichkeiten :
• Drehen Sie den Scheinwerferschalterin die Stellung AUS.
• Drehen Sie den Lichtschalter erneut in die Stellung "Nebelschlusslicht".
• Wenn sich der Lichtschalter in der Standlichtstellung befindet und Sie die
Nebelscheinwerfer ausschalten, wird
auch das Nebelschlusslicht
ausgeschaltet.Tagesfahrlicht
(ausstattungsabhängig)
Das Tagesfahrlicht (DRL) erleichtert es
anderen Verkehrsteilnehmern, Ihr
Fahrzeug tagsüber von vorn zu
erkennen. Das Tagesfahrlicht kann unter
vielen verschiedenen Fahrbedingungen
sehr hilfreich sein. Besonders vorteilhaft
ist es in der Morgendämmerung und vor
Sonnenuntergang.
Unter den folgenden Bedingungen
schaltet das DRL-System die Strahler
aus:
1. Das Standlicht oder Scheinwerfer (Abblendlicht) eingeschaltet wird.
2. Motor AUS.
Leuchtweitenregulierung
(ausstattungsabhängig)
Manuelle Ausführung
Um die Leuchtweitenregulierung
entsprechend der Anzahl der Insassen
und dem zugeladenen Gewicht im
Laderaum einzustellen, drehen Sie das
Stellrad.
Um so größer die Zahl auf dem Stellrad
ist, desto kürzer ist die Leuchtweite der
Scheinwerfer. Stellen Sie die
Leuchtweite immer ordnungsgemäß ein,
damit andere Verkehrsteilnehmer nicht
geblendet werden.
ODMECO2017

Ausstattung Ihres Fahrzeugs
150
4

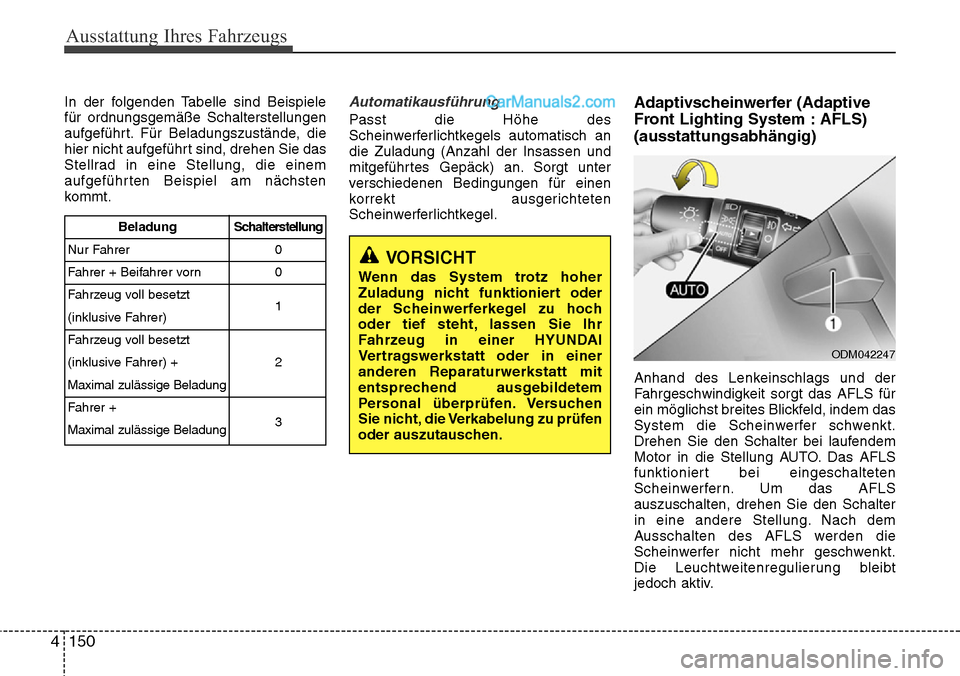

In der folgenden Tabelle sind Beispiele
für ordnungsgemäße Schalterstellungen
aufgeführt. Für Beladungszustände, die
hier nicht aufgeführt sind, drehen Sie das
Stellrad in eine Stellung, die einem
aufgeführten Beispiel am nächsten
kommt.Automatikausführung
Passt die Höhe des
Scheinwerferlichtkegels automatisch an
die Zuladung (Anzahl der Insassen und
mitgeführtes Gepäck) an. Sorgt unter
verschiedenen Bedingungen für einen
korrekt ausgerichteten
Scheinwerferlichtkegel.
Adaptivscheinwerfer (Adaptive
Front Lighting System : AFLS)
(ausstattungsabhängig)
Anhand des Lenkeinschlags und der
Fahrgeschwindigkeit sorgt das AFLS für
ein möglichst breites Blickfeld, indem das
System die Scheinwerfer schwenkt.
Drehen Sie den Schalter bei laufendem
Motor in die Stellung AUTO. Das AFLS
funktioniert bei eingeschalteten
Scheinwerfern. Um das AFLS
auszuschalten, drehen Sie den Schalter
in eine andere Stellung. Nach dem
Ausschalten des AFLS werden die
Scheinwerfer nicht mehr geschwenkt.
Die Leuchtweitenregulierung bleibt
jedoch aktiv.
Beladung
Nur Fahrer
Fahrer + Beifahrer vorn
Fahrzeug voll besetzt
(inklusive Fahrer)
Fahrzeug voll besetzt
(inklusive Fahrer) +
Maximal zulässige Beladung
Fahrer +
Maximal zulässige Beladung Schalterstellung
0
0
1
2
3
VORSICHT
Wenn das System trotz hoher
Zuladung nicht funktioniert oder
der Scheinwerferkegel zu hoch
oder tief steht, lassen Sie Ihr
Fahrzeug in einer HYUNDAI
Vertragswerkstatt oder in einer
anderen Reparaturwerkstatt mit
entsprechend ausgebildetem
Personal überprüfen. Versuchen
Sie nicht, die Verkabelung zu prüfen
oder auszutauschen.
ODM042247

4 151
Ausstattung Ihres Fahrzeugs

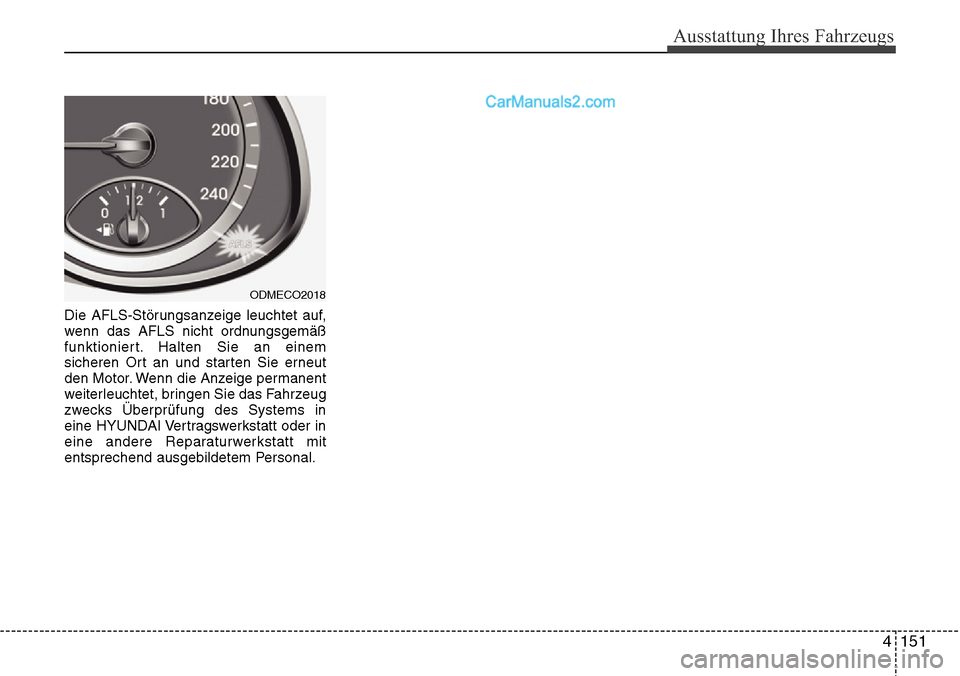

Die AFLS-Störungsanzeige leuchtet auf,
wenn das AFLS nicht ordnungsgemäß
funktioniert. Halten Sie an einem
sicheren Ort an und starten Sie erneut
den Motor. Wenn die Anzeige permanent
weiterleuchtet, bringen Sie das Fahrzeug
zwecks Überprüfung des Systems in
eine HYUNDAI Vertragswerkstatt oder in
eine andere Reparaturwerkstatt mit
entsprechend ausgebildetem Personal.
ODMECO2018

Ausstattung Ihres Fahrzeugs
152
4

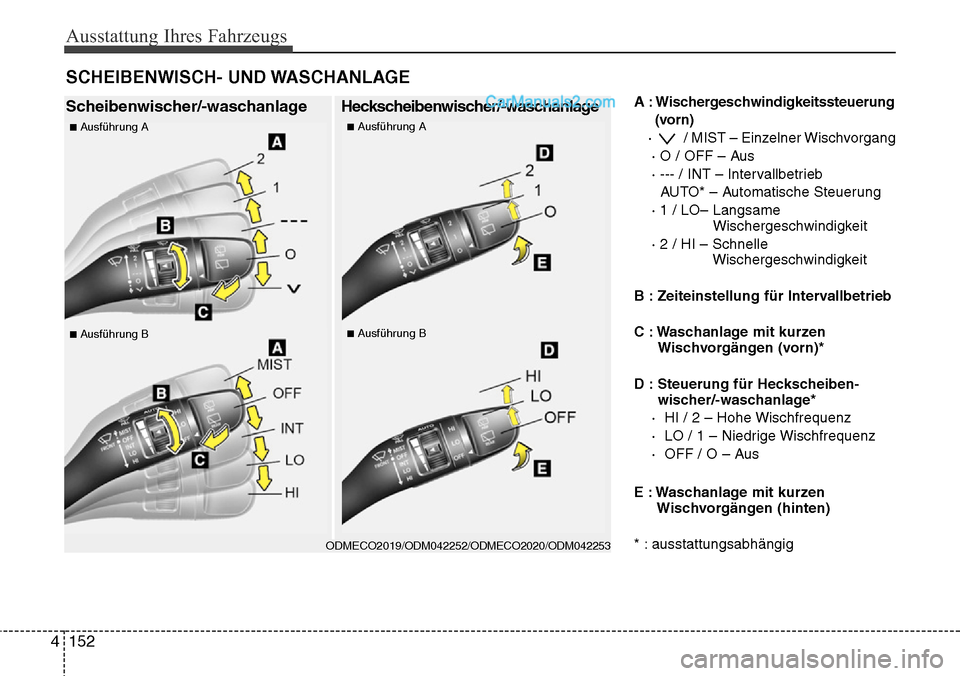

A : Wischergeschwindigkeitssteuerung
(vorn)
· / MIST – Einzelner Wischvorgang · O / OFF – Aus
· --- / INT – Intervallbetrieb AUTO* – Automatische Steuerung
· 1 / LO– Langsame Wischergeschwindigkeit
· 2 / HI – Schnelle Wischergeschwindigkeit
B : Zeiteinstellung für Intervallbetrieb
C : Waschanlage mit kurzen Wischvorgängen (vorn)*
D : Steuerung für Heckscheiben- wischer/-waschanlage*
· HI / 2 – Hohe Wischfrequenz
· LO / 1 – Niedrige Wischfrequenz
· OFF / O – Aus
E : Waschanlage mit kurzen Wischvorgängen (hinten)
* : ausstattungsabhängig
SCHEIBENWISCH- UND WASCHANLAGE
Scheibenwischer/-waschanlage
ODMECO2019/ODM042252/ODMECO2020/ODM042253
■Ausführung A■Ausführung A
■Ausführung B■Ausführung B
Heckscheibenwischer/-waschanlage

4 153
Ausstattung Ihres Fahrzeugs
ACHTUNG
Wenn sich der Wischerschalter beieingeschalteter Zündung in der Stellung AUTO befindet, beachten Siefolgende Sicherheitshinweise, um Verletzungen an den Händen undanderen Körperteilen auszuschließen:
• Berühren Sie die Windschutz- scheibe oben im Bereich desReg ensensors nicht v

on außen.
• Wischen Sie nicht mit einem feuchten oder nassen Tuch überden oberen Rand der Windschutz- scheibe.
• Üben Sie keinen Druck auf die
Windsc hutzsc

heibe aus.

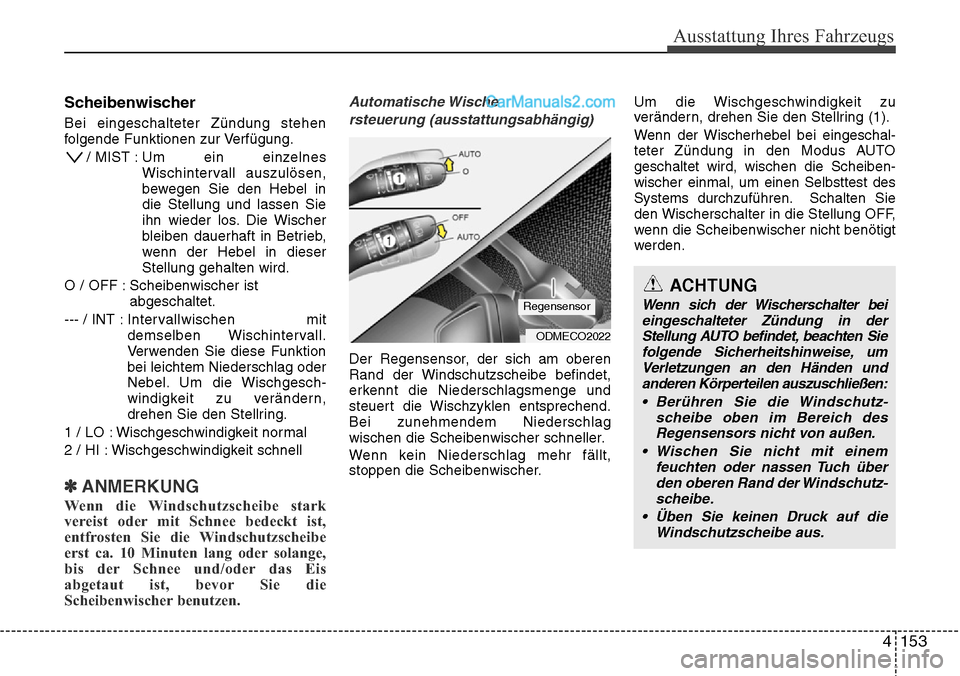

Scheibenwischer
Bei eingeschalteter Zündung stehen
folgende Funktionen zur Verfügung./ MIST : Um ein einzelnes
Wischintervall auszulösen,
bewegen Sie den Hebel in
die Stellung und lassen Sie
ihn wieder los. Die Wischer
bleiben dauerhaft in Betrieb,
wenn der Hebel in dieser
Stellung gehalten wird.
O / OFF : Scheibenwischer ist abgeschaltet.
--- / INT : Inter vallwischen mit demselben Wischintervall.
Verwenden Sie diese Funktion
bei leichtem Niederschlag oder
Nebel. Um die Wischgesch-
windigkeit zu verändern,
drehen Sie den Stellring.
1 / LO : Wischgeschwindigkeit normal
2 / HI : Wischgeschwindigkeit schnell
✽ANMERKUNG
Wenn die Windschutzscheibe stark
vereist oder mit Schnee bedeckt ist,
entfrosten Sie die Windschutzscheibe
erst ca. 10 Minuten lang oder solange,
bis der Schnee und/oder das Eis
abgetaut ist, bevor Sie die
Scheibenwischer benutzen.
Automatische Wische rsteuerung (ausstattungsabhängig)
Der Regensensor, der sich am oberen
Rand der Windschutzscheibe befindet,
erkennt die Niederschlagsmenge und
steuert die Wischzyklen entsprechend.
Bei zunehmendem Niederschlag
wischen die Scheibenwischer schneller.
Wenn kein Niederschlag mehr fällt,
stoppen die Scheibenwischer. Um die Wischgeschwindigkeit zu
verändern, drehen Sie den Stellring (1).
Wenn der Wischerhebel bei eingeschal-
teter Zündung in den Modus AUTO
geschaltet wird, wischen die Scheiben-
wischer einmal, um einen Selbsttest des
Systems durchzuführen.
Schalten Sie
den Wischerschalter in die Stellung OFF,
wenn die Scheibenwischer nicht benötigt
werden.
ODMECO2022
Regensensor

Ausstattung Ihres Fahrzeugs
154
4

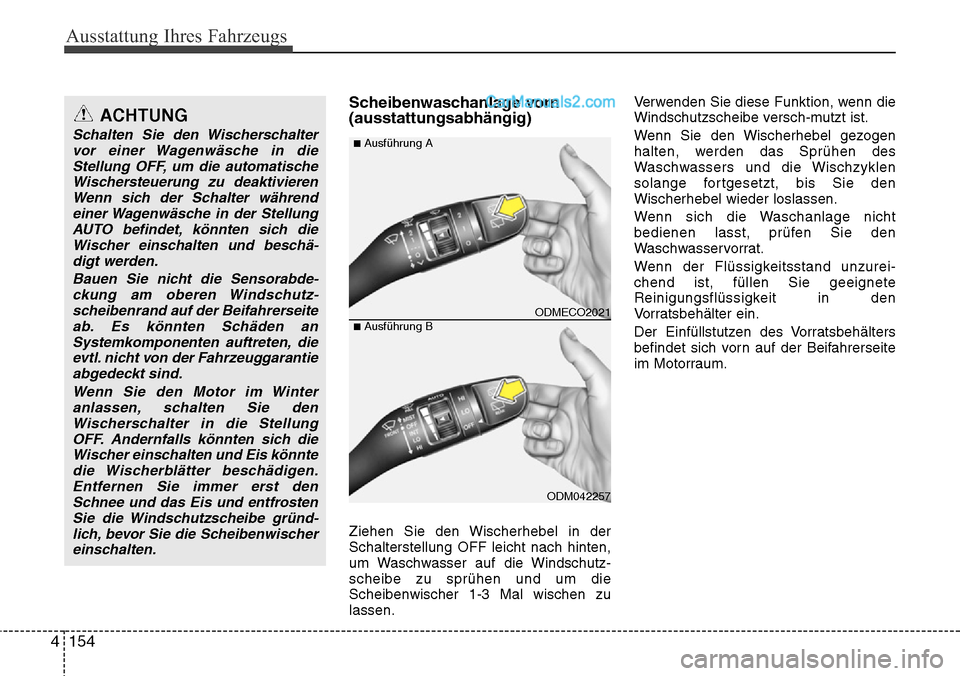

Scheibenwaschanlage vorn
(ausstattungsabhängig)
Ziehen Sie den Wischerhebel in der
Schalterstellung OFF leicht nach hinten,
um Waschwasser auf die Windschutz-
scheibe zu sprühen und um die
Scheibenwischer 1-3 Mal wischen zu
lassen. Verwenden Sie diese Funktion, wenn die
Windschutzscheibe versch-mutzt ist.
Wenn Sie den Wischerhebel gezogen
halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie den
Wischerhebel wieder loslassen.
Wenn sich die Waschanlage nicht
bedienen lasst, prüfen Sie den
Waschwasservorrat.
Wenn der Flüssigkeitsstand unzurei-
chend ist, füllen Sie geeignete
Reinigungsflüssigkeit in den
Vorratsbehälter ein.
Der Einfüllstutzen des Vorratsbehälters
befindet sich vorn auf der Beifahrerseite
im Motorraum.
ACHTUNG
Schalten Sie den Wischerschalter
vor einer Wagenwäsche in dieStellung OFF, um die automatischeWischersteuerung zu deaktivierenWenn sich der Schalter während einer Wagenwäsche in der StellungAUTO befindet, könnten sich dieWischer einschalten und beschä -
digt werden.
Bauen Sie nic ht die Sensorabde
-
ckung am oberen Windschutz- scheibenrand auf der Beifahrerseite ab. Es könnten Schäden an
Systemk omponenten auftreten,

die
evtl. nicht von der Fahrzeuggarantie abgedeckt sind.
Wenn Sie den Motor im Winteranlassen, schalten Sie den Wischerschalter in die StellungOFF. Andernfalls könnten sich dieWischer einschalten und Eis könntedie Wischerblätter beschädigen.Entfernen Sie immer erst denSchnee und das Eis und entfrostenSie die Windschutzscheibe gründ -
lich, bevor Sie die Scheibenwischer einsc halten.ODMECO2021
ODM042257
■Ausführung A
■Ausführung B

4 155
Ausstattung Ihres Fahrzeugs

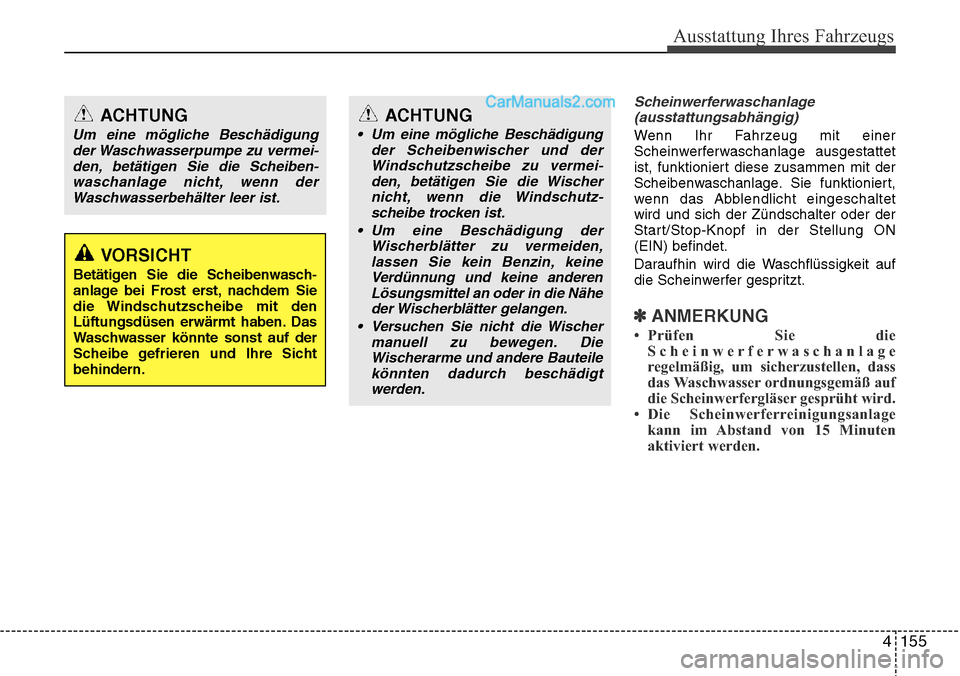

Scheinwerferwaschanlage(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit einer
Scheinwerferwaschanlage ausgestattet
ist, funktioniert diese zusammen mit der
Scheibenwaschanlage. Sie funktioniert,
wenn das Abblendlicht eingeschaltet
wird und sich der Zündschalter oder der
Start/Stop-Knopf in der Stellung ON
(EIN) befindet.
Daraufhin wird die Waschflüssigkeit auf
die Scheinwerfer gespritzt.
✽ANMERKUNG
• Prüfen Sie die Scheinwerferwaschanlage
regelmäßig, um sicherzustellen, dass
das Waschwasser ordnungsgemäß auf
die Scheinwerfergläser gesprüht wird.
• Die Scheinwerferreinigungsanlage kann im Abstand von 15 Minuten
aktiviert werden.
ACHTUNG
• Um eine mögliche Beschädigung
der Scheibenwischer und derWindschutzscheibe zu vermei -
den, betätigen Sie die Wischer nic ht, wenn die Windsc

hutz-
scheibe trocken ist.
• Um eine Beschädigung der
Wisc herb

lätter zu vermeiden,
lassen Sie kein Benzin, keine Verdünnung und keine anderenLösungsmittel an oder in die Näheder Wischerblätter gelangen.
• Versuchen Sie nicht die Wischer manuell zu bewegen. DieWischerarme und andere Bauteilekönnten dadurch beschädigtwerden.
ACHTUNG
Um eine mögliche Beschädigung
der Waschwasserpumpe zu vermei-den, betätigen Sie die Scheiben -
waschanlage nicht, wenn der W aschwasserbehälter leer ist.
VORSICHT
Betätigen Sie die Scheibenwasch-
anlage bei Frost erst, nachdem Sie
die Windschutzscheibe mit den
Lüftungsdüsen erwärmt haben.
Das
Waschwasser könnte sonst auf der
Scheibe gefrieren und Ihre Sicht
behindern.

Ausstattung Ihres Fahrzeugs
156
4

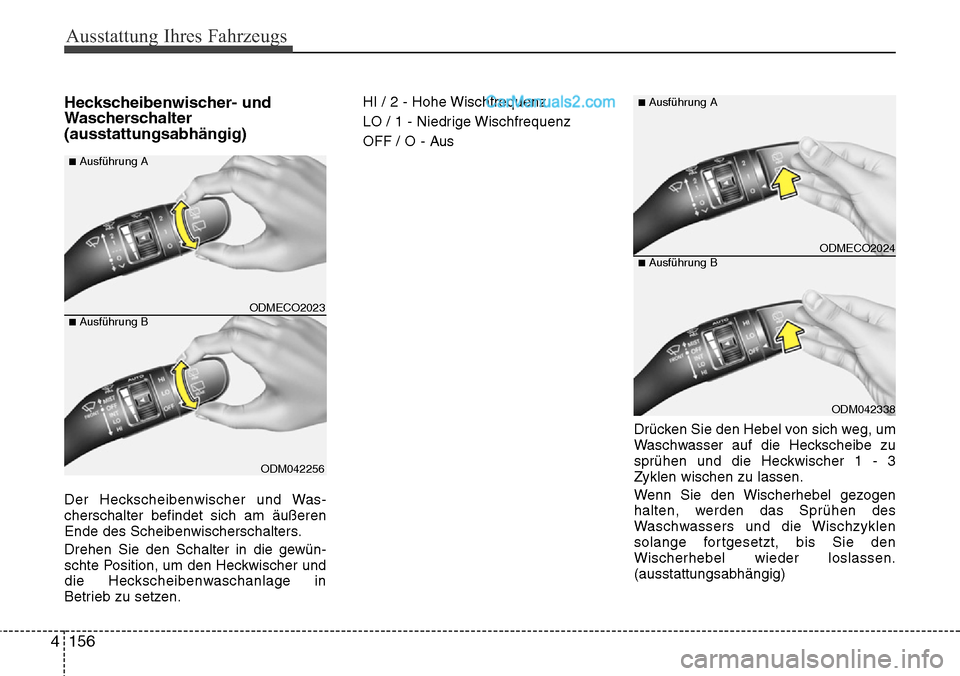

Heckscheibenwischer- und
Wascherschalter
(ausstattungsabhängig)
Der Heckscheibenwischer und Was-
cherschalter befindet sich am äußeren
Ende des Scheibenwischerschalters.
Drehen Sie den Schalter in die gewün-
schte Position, um den Heckwischer und
die Heckscheibenwaschanlage in
Betrieb zu setzen. HI / 2 - Hohe Wischfrequenz
LO / 1 - Niedrige Wischfrequenz
OFF / O - Aus
Drücken Sie den Hebel von sich weg, um
Waschwasser auf die Heckscheibe zu
sprühen und die Heckwischer 1 - 3
Zyklen wischen zu lassen.
Wenn Sie den Wischerhebel gezogen
halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie den
Wischerhebel wieder loslassen.
(ausstattungsabhängig)
ODMECO2023
■Ausführung A
■Ausführung B
ODMECO2024
ODM042338
■Ausführung A
■Ausführung B
ODM042256

4 157
Ausstattung Ihres Fahrzeugs

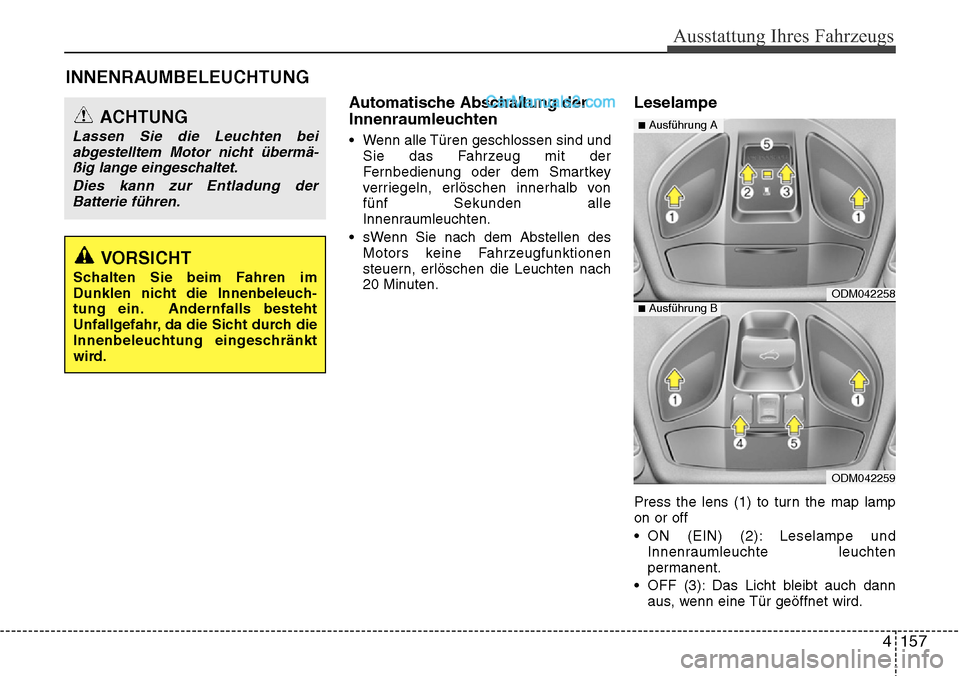

INNENRAUMBELEUCHTUNG
Automatische Abschaltung der
Innenraumleuchten
• Wenn alle Türen geschlossen sind undSie das Fahrzeug mit der
Fernbedienung oder dem Smartkey
verriegeln, erlöschen innerhalb von
fünf Sekunden alle
Innenraumleuchten.
• sWenn Sie nach dem Abstellen des Motors keine Fahrzeugfunktionen
steuern, erlöschen die Leuchten nach
20 Minuten.
Leselampe
Press the lens (1) to turn the map lamp
on or off
• ON (EIN) (2): Leselampe undInnenraumleuchte leuchten
permanent.
• OFF (3): Das Licht bleibt auch dann aus, wenn eine Tür geöffnet wird.
ACHTUNG
Lassen Sie die Leuchten beiabgestelltem Motor nicht übermä -
ßig lange eingeschaltet.
Dies kann zur Entladung derBatterie führen.
VORSICHT
Schalten Sie beim Fahren im
Dunklen nicht die Innenbeleuch-
tung ein. Andernfalls besteht
Unfallg efahr, da die Sic

ht durch die
Innenbeleuchtung eingeschränkt
wird.ODM042258
ODM042259
■Ausführung A
■Ausführung B

Ausstattung Ihres Fahrzeugs
158
4

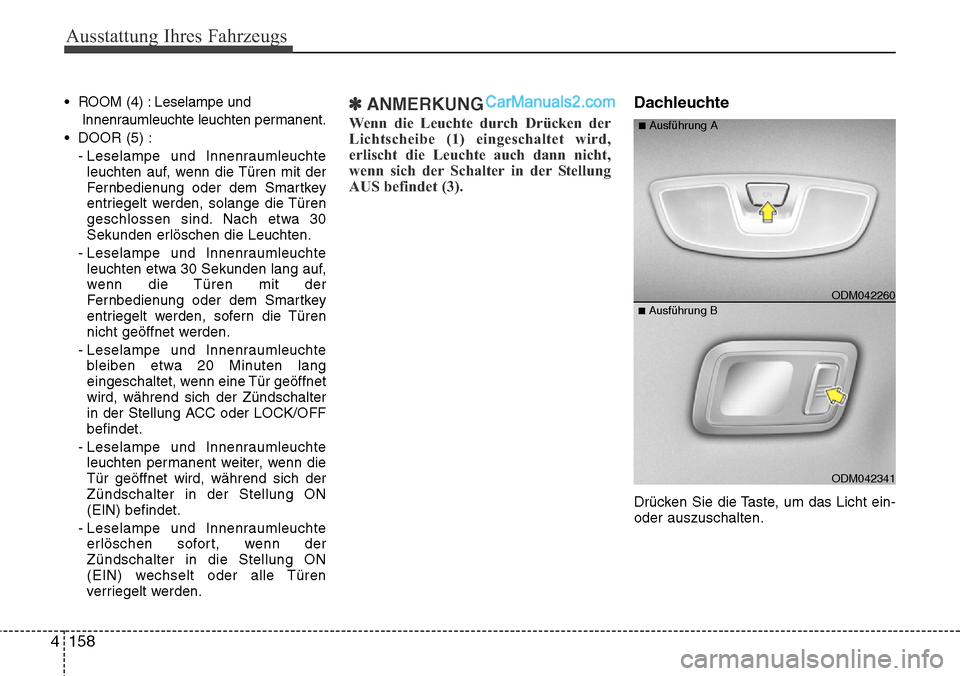

• ROOM (4) : Leselampe und
Innenraumleuchte leuchten permanent.
• DOOR (5) : - Leselampe und Innenraumleuchteleuchten auf, wenn die Türen mit der
Fernbedienung oder dem Smartkey
entriegelt werden, solange die Türen
geschlossen sind. Nach etwa 30
Sekunden erlöschen die Leuchten.
- Leselampe und Innenraumleuchte leuchten etwa 30 Sekunden lang auf,
wenn die Türen mit der
Fernbedienung oder dem Smartkey
entriegelt werden, sofern die Türen
nicht geöffnet werden.
- Leselampe und Innenraumleuchte bleiben etwa 20 Minuten lang
eingeschaltet, wenn eine Tür geöffnet
wird, während sich der Zündschalter
in der Stellung ACC oder LOCK/OFF
befindet.
- Leselampe und Innenraumleuchte leuchten permanent weiter, wenn die
Tür geöffnet wird, während sich der
Zündschalter in der Stellung ON
(EIN) befindet.
- Leselampe und Innenraumleuchte erlöschen sofort, wenn der
Zündschalter in die Stellung ON
(EIN) wechselt oder alle Türen
verriegelt werden.✽ANMERKUNG
Wenn die Leuchte durch Drücken der
Lichtscheibe (1) eingeschaltet wird,
erlischt die Leuchte auch dann nicht,
wenn sich der Schalter in der Stellung
AUS befindet (3).
Dachleuchte
Drücken Sie die Taste, um das Licht ein-
oder auszuschalten.
ODM042341
■Ausführung B ODM042260
■Ausführung A
