Hyundai Santa Fe 2016 Betriebsanleitung (in German)

4 189
Ausstattung Ihres Fahrzeugs

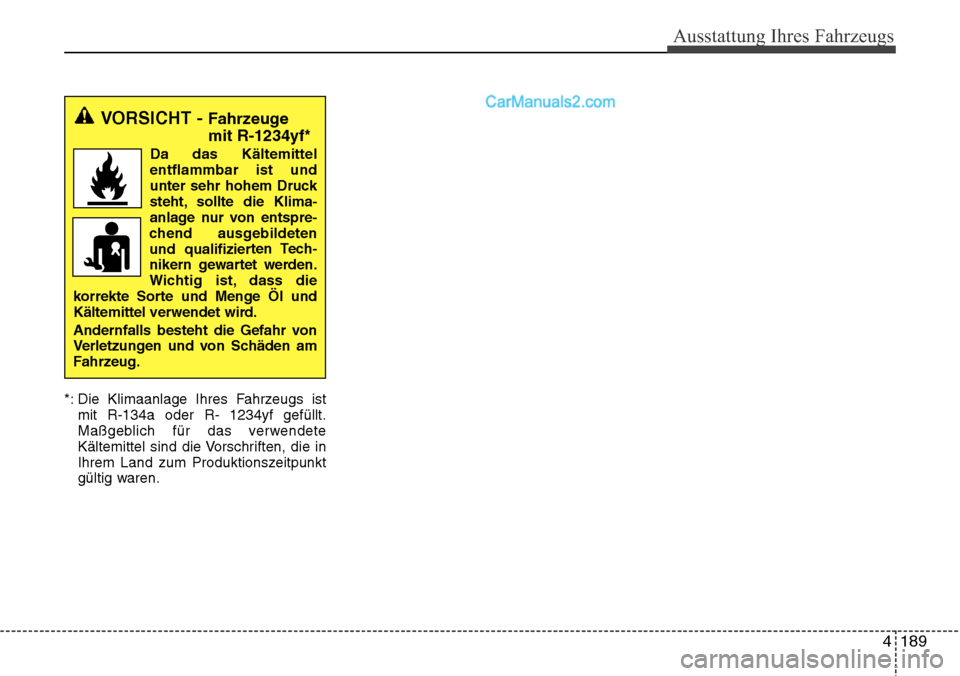

*: Die Klimaanlage Ihres Fahrzeugs istmit R-134a oder R- 1234yf gefüllt.
Maßgeblich für das verwendete
Kältemittel sind die Vorschriften, die in
Ihrem Land zum Produktionszeitpunkt
gültig waren.
VORSICHT - Fahrzeuge
mit R-1234yf*
Da das Kältemittel
entflammbar ist und
unter sehr hohem Druck
steht, sollte die Klima -
anlage nur von entspre -
chend ausgebildeten
und qualifizier ten Tech
-
nikern g

ewartet werden.
Wic htig ist, dass die
k orrekte Sor

te und Menge Öl und
Kältemittel verwendet wird.
Andernfalls besteht die Gefahr von
Verletzungen und von Schäden am
Fahrzeug.

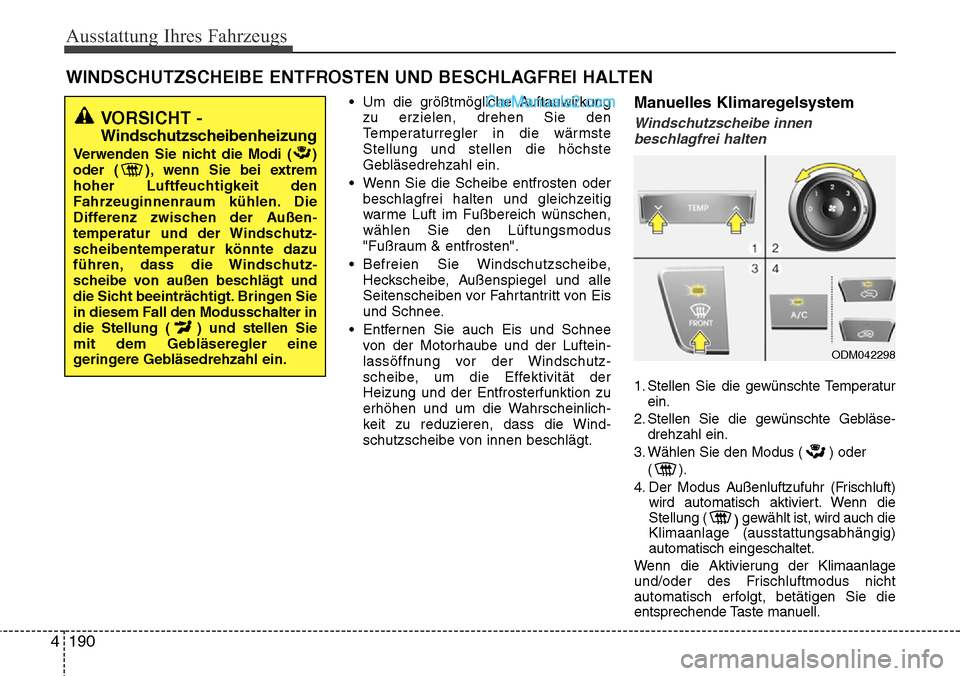

Ausstattung Ihres Fahrzeugs
190
4
• Um die größtmögliche Auftauwirkung
zu erzielen, drehen Sie den
Temperaturregler in die wärmste
Stellung und stellen die höchste
Gebläsedrehzahl ein.
• Wenn Sie die Scheibe entfrosten oder beschlagfrei halten und gleichzeitig
warme Luft im Fußbereich wünschen,
wählen Sie den Lüftungsmodus
"Fußraum & entfrosten".
• Befreien Sie Windschutzscheibe, Heckscheibe, Außenspiegel und alle
Seitenscheiben vor Fahrtantritt von Eis
und Schnee.
• Entfernen Sie auch Eis und Schnee von der Motorhaube und der Luftein-
lassöffnung vor der Windschutz-
scheibe, um die Effektivität der
Heizung und der Entfrosterfunktion zu
erhöhen und um die Wahrscheinlich-
keit zu reduzieren, dass die Wind-
schutzscheibe von innen beschlägt.Manuelles Klimaregelsystem
Windschutzscheibe innenbeschlagfrei halten
1. Stellen Sie die gewünschte Temperatur ein.
2. Stellen Sie die gewünschte Gebläse- drehzahl ein.
3. Wählen Sie den Modus ( ) oder ().
4. Der Modus Außenluftzufuhr (Frischluft) wird automatisch aktiviert. Wenn die
Stellung (
)gewählt ist, wird auch die
Klimaanlage (ausstattungsabhängig)
automatisch eingeschaltet.
Wenn die Aktivierung der Klimaanlage
und/oder des Frischluftmodus nicht
automatisch erfolgt, betätigen Sie die
entsprechende Taste manuell.
WINDSCHUTZSCHEIBE ENTFROSTEN UND BESCHLAGFREI HALTEN
ODM042298
VORSICHT -
Windschutzscheibenheizung
Verwenden Sie nicht die Modi ( )
oder ( ), wenn Sie bei extrem
hoher Luftfeuchtigkeit den
Fahrzeuginnenraum kühlen. Die
Differenz zwischen der Außen -
temperatur und der Windschutz-
scheibentemperatur könnte dazu
führen, dass die Windschutz
-
sc

heibe von außen beschlägt und
die Sicht beeinträchtigt. Bring

en Sie
in diesem Fall den Modusschalter in
die Stellung ( ) und stellen Sie
mit dem Gebläseregler eine
geringere Gebläsedrehzahl ein.

4 191
Ausstattung Ihres Fahrzeugs
Windschutzscheibe außen enteisen
1. Drehen Sie den Temperaturregler aufdie höchste Temperatur.
2. Drehen Sie den Gebläseregler in die höchste Stellung.
3. Wählen Sie den Modus ( ).
4. Der Frischluftmodus und die Klimaanlage werden automatisch
aktiviert.
Automatisches Klimaregelsystem
Windschutzscheibe innenbeschlagfrei halten
1. Stellen Sie die gewünschte Temperatur ein.
2. Stellen Sie die gewünschte Gebläse- drehzahl ein.
3. Drücken Sie die taste.
4. Die Klimaanlage wird abhängig von der erkannten Außentemperatur
eingeschaltet und der Frischluftmodus
wird automatisch aktiviert. Falls die Klimaanlage nicht automatisch
einsetzt, regeln Sie die entsprechende
Funktion von Hand. Wenn der Modus
( ) gewählt wird, wird automatisch
eine höhere Gebläsedrehzahl eingestellt,
wenn vorher eine geringe Drehzahl
eingestellt war.
ODM042299
ODM042300

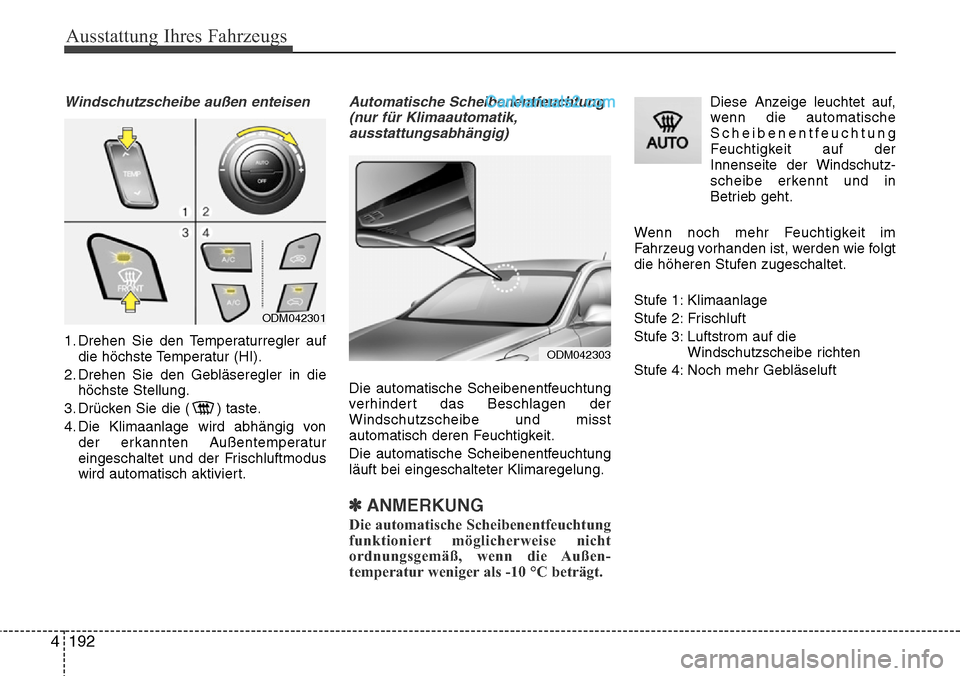

Ausstattung Ihres Fahrzeugs
192
4
Windschutzscheibe außen enteisen
1. Drehen Sie den Temperaturregler auf
die höchste Temperatur (HI).
2. Drehen Sie den Gebläseregler in die höchste Stellung.
3. Drücken Sie die ( ) taste.
4. Die Klimaanlage wird abhängig von der erkannten Außentemperatur
eingeschaltet und der Frischluftmodus
wird automatisch aktiviert.
Automatische Scheibenentfeuchtung(nur für Klimaautomatik,ausstattungsabhängig)
Die automatische Scheibenentfeuchtung
verhindert das Beschlagen der
Windschutzscheibe und misst
automatisch deren Feuchtigkeit.
Die automatische Scheibenentfeuchtung
läuft bei eingeschalteter Klimaregelung.
✽ANMERKUNG
Die automatische Scheibenentfeuchtung
funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Außen-
temperatur weniger als -10 °C beträgt.
Diese Anzeige leuchtet auf,wenn die automatische
Scheibenentfeuchtung
Feuchtigkeit auf der
Innenseite der Windschutz-
scheibe erkennt und in
Betrieb geht.
Wenn noch mehr Feuchtigkeit im
Fahrzeug vorhanden ist, werden wie folgt
die höheren Stufen zugeschaltet.
Stufe 1: Klimaanlage
Stufe 2: Frischluft
Stufe 3: Luftstrom auf die Windschutzscheibe richten
Stufe 4: Noch mehr Gebläseluft
ODM042301
ODM042303

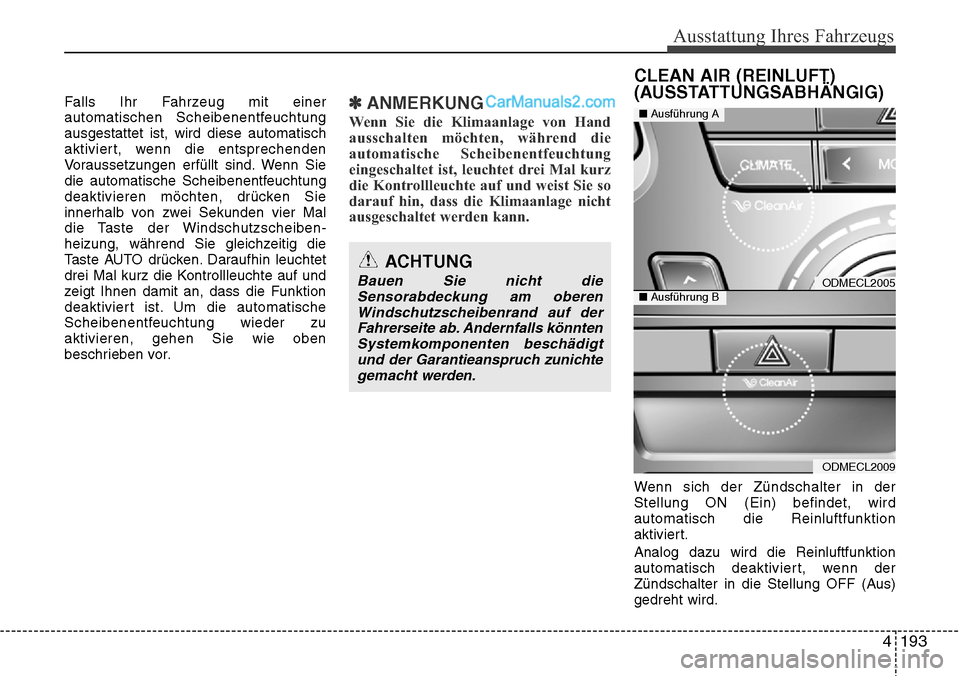

4 193
Ausstattung Ihres Fahrzeugs
Falls Ihr Fahrzeug mit einer
automatischen Scheibenentfeuchtung
ausgestattet ist, wird diese automatisch
aktiviert, wenn die entsprechenden
Voraussetzungen erfüllt sind. Wenn Sie
die automatische Scheibenentfeuchtung
deaktivieren möchten, drücken Sie
innerhalb von zwei Sekunden vier Mal
die Taste der Windschutzscheiben-
heizung, während Sie gleichzeitig die
Taste AUTO drücken. Daraufhin leuchtet
drei Mal kurz die Kontrollleuchte auf und
zeigt Ihnen damit an, dass die Funktion
deaktiviert ist. Um die automatische
Scheibenentfeuchtung wieder zu
aktivieren, gehen Sie wie oben
beschrieben vor.✽ANMERKUNG
Wenn Sie die Klimaanlage von Hand
ausschalten möchten, während die
automatische Scheibenentfeuchtung
eingeschaltet ist, leuchtet drei Mal kurz
die Kontrollleuchte auf und weist Sie so
darauf hin, dass die Klimaanlage nicht
ausgeschaltet werden kann.
Wenn sich der Zündschalter in der
Stellung ON (Ein) befindet, wird
automatisch die Reinluftfunktion
aktiviert.
Analog dazu wird die Reinluftfunktion
automatisch deaktiviert, wenn der
Zündschalter in die Stellung OFF (Aus)
gedreht wird.
ACHTUNG
Bauen Sie nicht dieSensorabdeckung am oberenWindschutzscheibenrand auf der Fahrerseite ab. Andernfalls könntenSystemkomponenten beschädigtund der Garantieanspruch zunichte gemacht werden.
CLEAN AIR (REINLUFT)
(AUSSTATTUNGSABHÄNGIG)
ODMECL2005
ODMECL2009
■ Ausführung A
■Ausführung B

Ausstattung Ihres Fahrzeugs
194
4

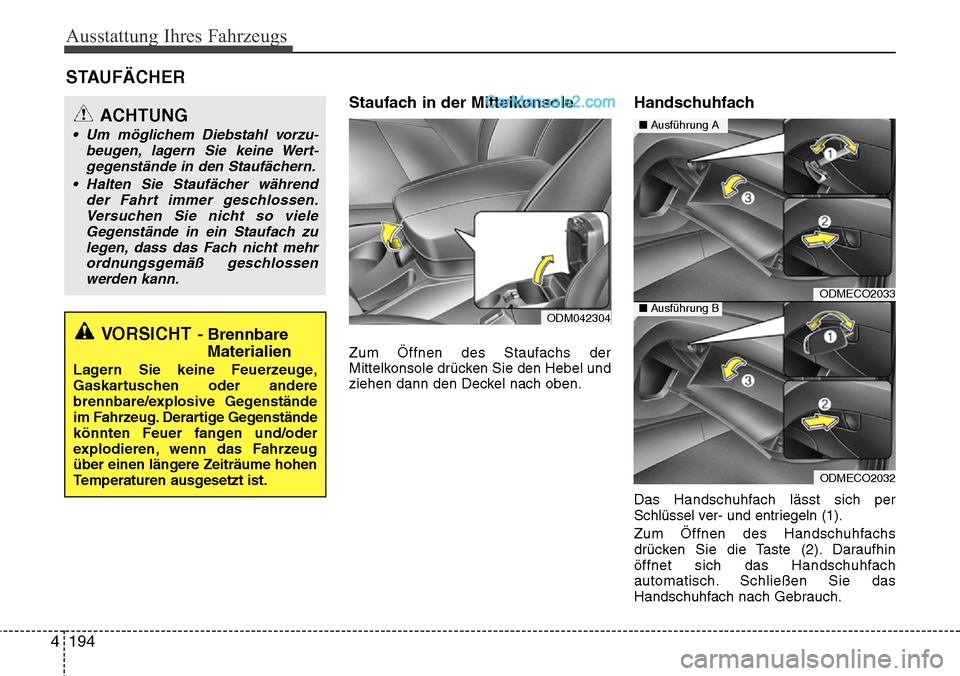

STAUFÄCHER
Staufach in der Mittelkonsole
Zum Öffnen des Staufachs der
Mittelkonsole drücken Sie den Hebel und
ziehen dann den Deckel nach oben.
Handschuhfach
Das Handschuhfach lässt sich per
Schlüssel ver- und entriegeln (1).
Zum Öffnen des Handschuhfachs
drücken Sie die Taste (2). Daraufhin
öffnet sich das Handschuhfach
automatisch. Schließen Sie das
Handschuhfach nach Gebrauch.
ACHTUNG
• Um möglichem Diebstahl vorzu-
beugen, lagern Sie keine Wert -
gegenstände in den Staufächern.
• Halten Sie Staufächer während
der Fahr

t immer geschlossen.
Versuchen Sie nicht so viele Gegenstände in ein Staufach zu legen, dass das Fach nicht mehrordnungsgemäß geschlossenwerden kann.
VORSICHT- Brennbare Materialien
Lagern Sie keine Feuerzeuge,
Gaskartuschen oder andere
brennbare/explosive Gegenstände
im Fahrzeug. Derartige Gegenstände
könnten Feuer fangen und/oder
explodieren, wenn das Fahrzeug
über einen längere Zeiträume hohen
Temperaturen ausgesetzt ist.
ODMECO2033
ODMECO2032
■ Ausführung A
■Ausführung BODM042304

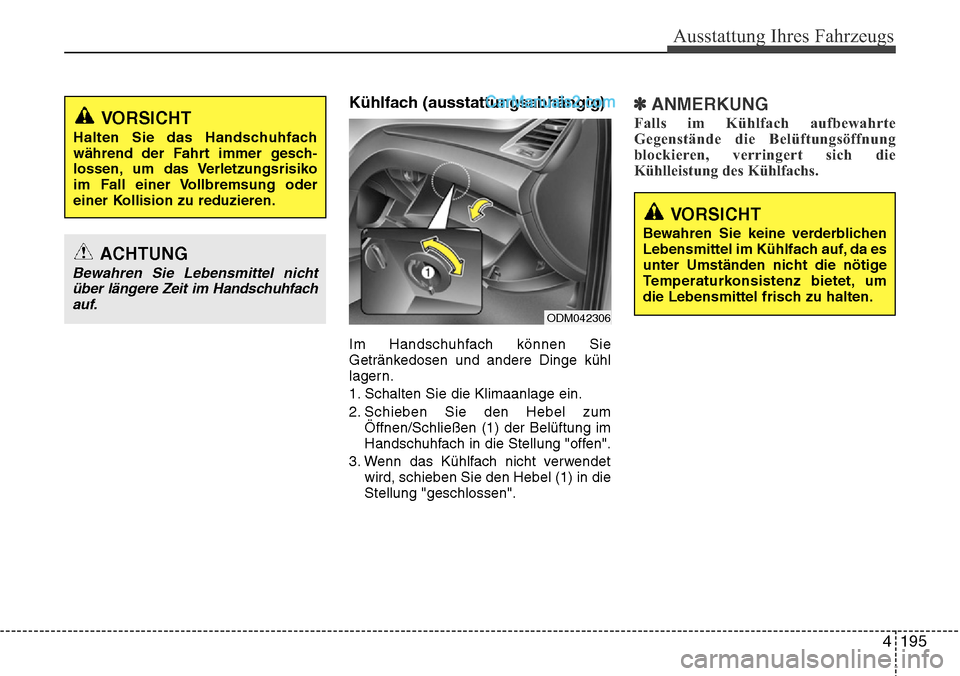

4 195
Ausstattung Ihres Fahrzeugs
Kühlfach (ausstattungsabhängig)
Im Handschuhfach können Sie
Getränkedosen und andere Dinge kühl
lagern.
1. Schalten Sie die Klimaanlage ein.
2. Schieben Sie den Hebel zumÖffnen/Schließen (1) der Belüftung im
Handschuhfach in die Stellung "offen".
3. Wenn das Kühlfach nicht verwendet wird, schieben Sie den Hebel (1) in die
Stellung "geschlossen".
✽ANMERKUNG
Falls im Kühlfach aufbewahrte
Gegenstände die Belüftungsöffnung
blockieren, verringert sich die
Kühlleistung des Kühlfachs.VORSICHT
Halten Sie das Handschuhfach
während der Fahrt immer gesch -
lossen, um das Verletzungsrisiko
im Fall einer Vollbremsung oder
einer K

ollision zu reduzieren.
ACHTUNG
Bewahren Sie Lebensmittel nichtüber längere Zeit im Handschuhfachauf.
VORSICHT
Bewahren Sie keine verderblichen
Lebensmittel im Kühlfach auf, da es
unter Umständen nicht die nötige
Temperaturkonsistenz bietet, um
die Lebensmittel frisch zu halten.
ODM042306

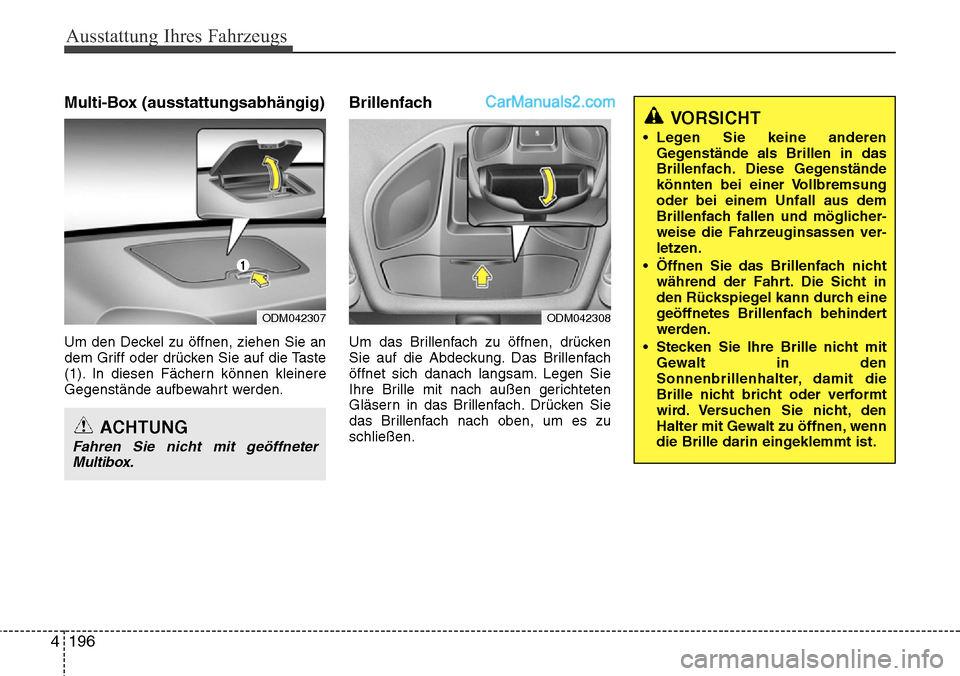

Ausstattung Ihres Fahrzeugs
196
4
Multi-Box (ausstattungsabhängig)
Um den Deckel zu öffnen, ziehen Sie an
dem Griff oder drücken Sie auf die Taste
(1). In diesen Fächern können kleinere
Gegenstände aufbewahrt werden.
Brillenfach
Um das Brillenfach zu öffnen, drücken
Sie auf die Abdeckung. Das Brillenfach
öffnet sich danach langsam. Legen Sie
Ihre Brille mit nach außen gerichteten
Gläsern in das Brillenfach. Drücken Sie
das Brillenfach nach oben, um es zu
schließen.
VORSICHT
• Legen Sie keine anderen
Gegenstände als Brillen in das
Brillenfach. Diese Gegenstände
könnten bei einer Vollbremsung
oder bei einem Unfall aus dem
Brillenfach fallen und möglicher -
weise die Fahrzeuginsassen ver -
letzen.
• Öffnen Sie das Brillenfach nicht
während der F

ahrt. Die Sicht in
den Rückspiegel kann durch eine
geöffnetes Brillenfach behindert
werden.
• Stecken Sie Ihre Brille nicht mit Gewalt in den
Sonnenbrillenhalter, damit die
Brille nicht bricht oder verformt
wird. Versuchen Sie nicht, den
Halter mit Gewalt zu öffnen, wenn
die Brille darin eingeklemmt ist.
ODM042308
ACHTUNG
Fahren Sie nicht mit geöffneterMultibox.
ODM042307

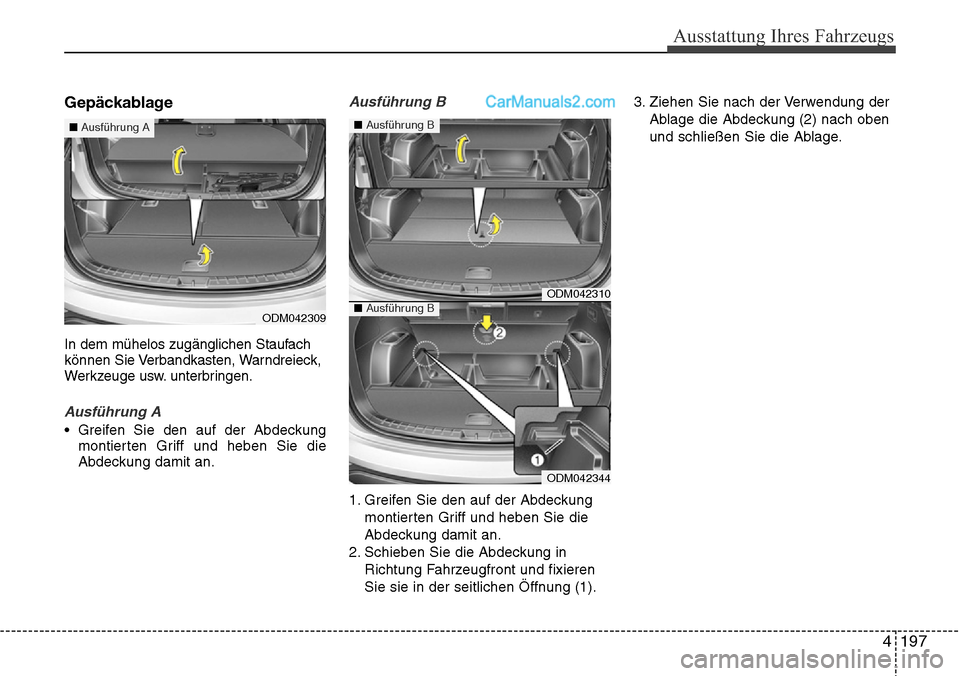

4 197
Ausstattung Ihres Fahrzeugs
Gepäckablage
In dem mühelos zugänglichen Staufach
können Sie Verbandkasten, Warndreieck,
Werkzeuge usw. unterbringen.
Ausführung A
• Greifen Sie den auf der Abdeckungmontierten Griff und heben Sie die
Abdeckung damit an.
Ausführung B
1. Greifen Sie den auf der Abdeckung
montierten Griff und heben Sie die
Abdeckung damit an.
2. Schieben Sie die Abdeckung in Richtung Fahrzeugfront und fixieren
Sie sie in der seitlichen Öffnung (1). 3. Ziehen Sie nach der Verwendung der
Ablage die Abdeckung (2) nach oben
und schließen Sie die Ablage.
ODM042309
■Ausführung A
ODM042310
ODM042344
■Ausführung B
■Ausführung B

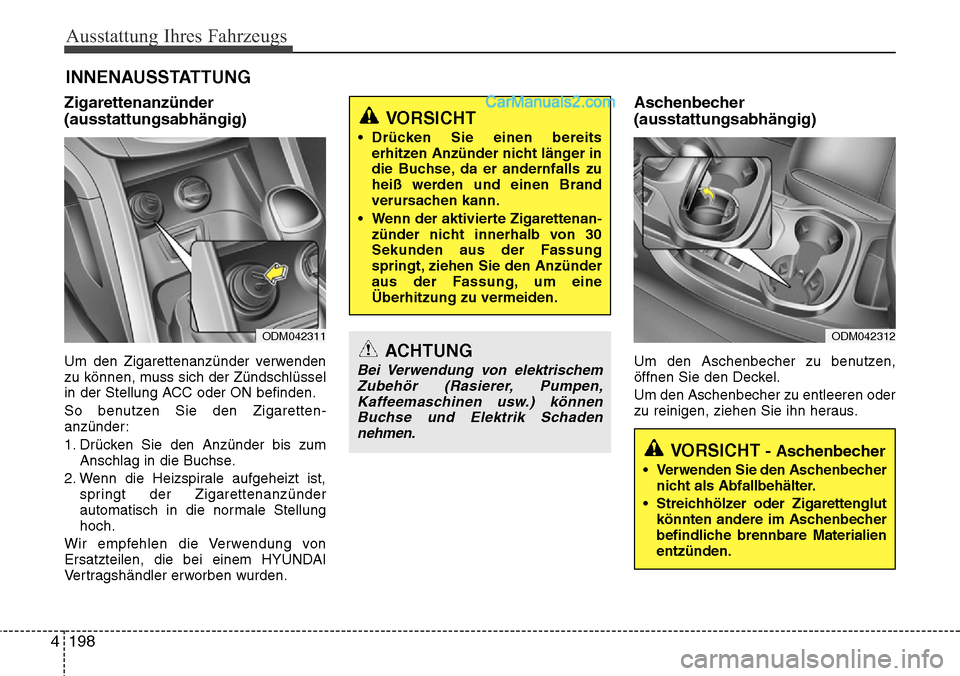

Ausstattung Ihres Fahrzeugs
198
4
Zigarettenanzünder
(ausstattungsabhängig)
Um den Zigarettenanzünder verwenden
zu können, muss sich der Zündschlüssel
in der Stellung ACC oder ON befinden.
So benutzen Sie den Zigaretten-
anzünder:
1. Drücken Sie den Anzünder bis zum
Anschlag in die Buchse.
2. Wenn die Heizspirale aufgeheizt ist, springt der Zigarettenanzünder
automatisch in die normale Stellung
hoch.
Wir empfehlen die Verwendung von
Ersatzteilen, die bei einem HYUNDAI
Vertragshändler erworben wurden.
Aschenbecher
(ausstattungsabhängig)
Um den Aschenbecher zu benutzen,
öffnen Sie den Deckel.
Um den Aschenbecher zu entleeren oder
zu reinigen, ziehen Sie ihn heraus.
INNENAUSSTATTUNG
ACHTUNG
Bei Verwendung von elektrischem Zubehör (Rasierer, Pumpen,Kaffeemaschinen usw.) können Buchse und Elektrik Schadennehmen.
VORSICHT
• Drücken Sie einen bereits erhitzen Anzünder nicht länger in
die Buchse, da er andernfalls zu
heiß werden und einen Brand
verursachen kann.
• Wenn der aktivierte Zigarettenan -
zünder nicht innerhalb von 30
Sekunden aus der F assung
springt, ziehen Sie den Anzünder
aus der Fassung,

um eine
Überhitzung zu vermeiden.
ODM042311ODM042312
VORSICHT - Aschenbecher
• Verwenden Sie den Aschenbecher nicht als Abfallbehälter.
• Streichhölzer oder Zigarettenglut könnten andere im Aschenbecher
befindliche brennbare Materialien
entzünden.
