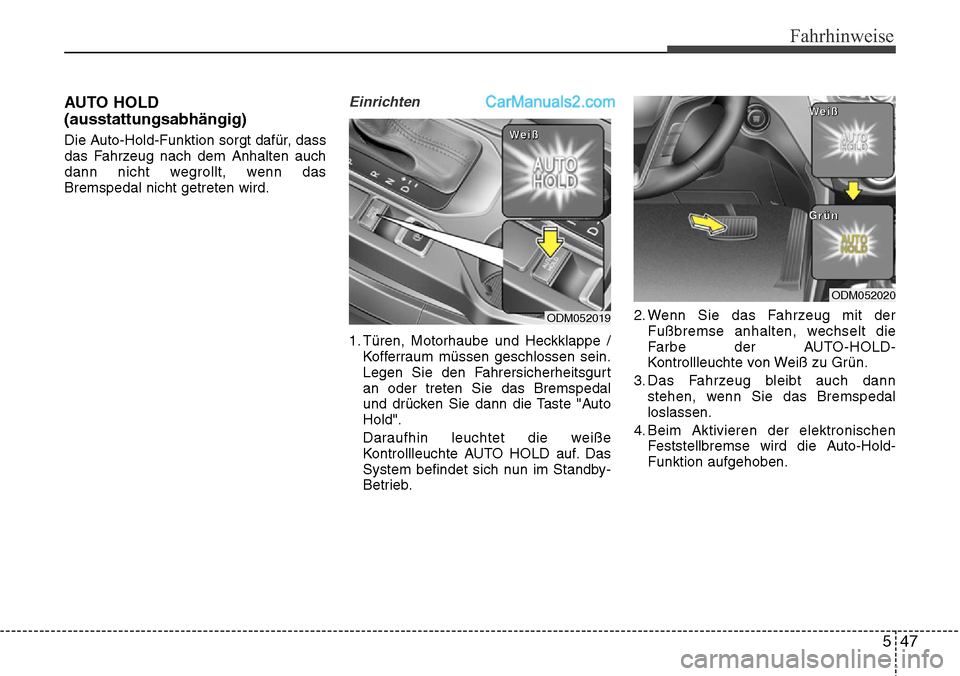

Hyundai Santa Fe 2016 Betriebsanleitung (in German)

547
Fahrhinweise
AUTO HOLD
(ausstattungsabhängig)
Die Auto-Hold-Funktion sorgt dafür, dass
das Fahrzeug nach dem Anhalten auch
dann nicht wegrollt, wenn das
Bremspedal nicht getreten wird.
Einrichten
1. Türen, Motorhaube und Heckklappe /Kofferraum müssen geschlossen sein.
Legen Sie den Fahrersicherheitsgurt
an oder treten Sie das Bremspedal
und drücken Sie dann die Taste "Auto
Hold".
Daraufhin leuchtet die weiße
Kontrollleuchte AUTO HOLD auf. Das
System befindet sich nun im Standby-
Betrieb. 2. Wenn Sie das Fahrzeug mit der
Fußbremse anhalten, wechselt die
Farbe der AUTO-HOLD-
Kontrollleuchte von Weiß zu Grün.
3. Das Fahrzeug bleibt auch dann stehen, wenn Sie das Bremspedal
loslassen.
4. Beim Aktivieren der elektronischen Feststellbremse wird die Auto-Hold-
Funktion aufgehoben.
ODM052019
W
W
e
e
i
i
ß
ß
ODM052020
W
W
e
e
i
i
ß
ß
G
G
r
r
ü
ü
n
n

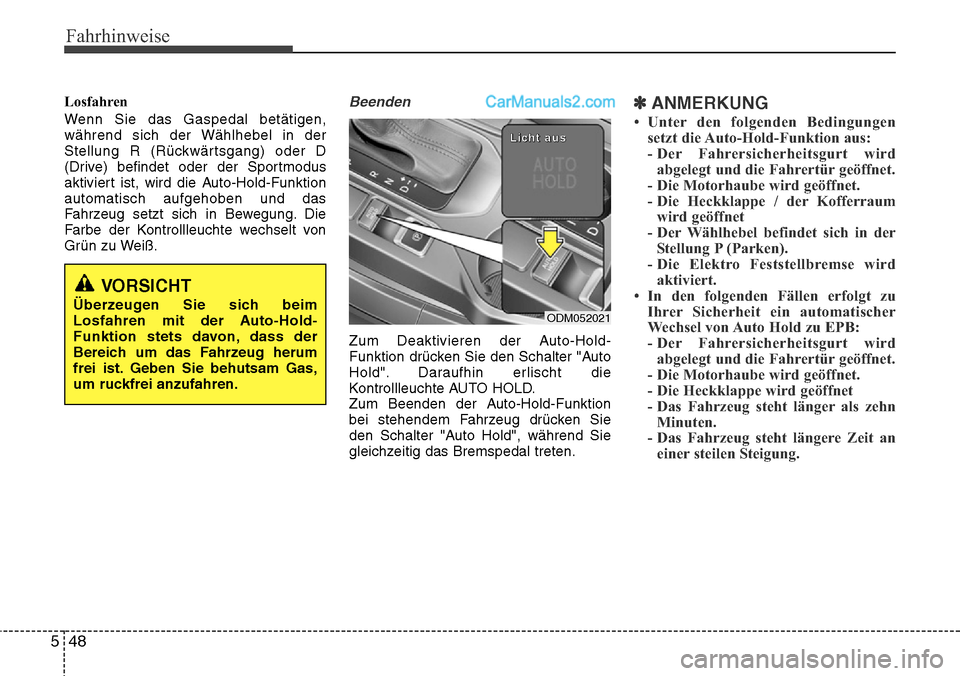

Fahrhinweise
48
5
Losfahren
Wenn Sie das Gaspedal betätigen,
während sich der Wählhebel in der
Stellung R (Rückwärtsgang) oder D
(Drive) befindet oder der Sportmodus
aktiviert ist, wird die Auto-Hold-Funktion
automatisch aufgehoben und das
Fahrzeug setzt sich in Bewegung. Die
Farbe der Kontrollleuchte wechselt von
Grün zu Weiß.Beenden
Zum Deaktivieren der Auto-Hold-
Funktion drücken Sie den Schalter "Auto
Hold". Daraufhin erlischt die
Kontrollleuchte AUTO HOLD.
Zum Beenden der Auto-Hold-Funktion
bei stehendem Fahrzeug drücken Sie
den Schalter "Auto Hold", während Sie
gleichzeitig das Bremspedal treten.
✽ANMERKUNG
• Unter den folgenden Bedingungen
setzt die Auto-Hold-Funktion aus:
- Der Fahrersicherheitsgurt wirdabgelegt und die Fahrertür geöffnet.
- Die Motorhaube wird geöffnet.
- Die Heckklappe / der Kofferraum wird geöffnet
- Der Wählhebel befindet sich in der Stellung P (Parken).
- Die Elektro Feststellbremse wird aktiviert.
• In den folgenden Fällen erfolgt zu Ihrer Sicherheit ein automatischer
Wechsel von Auto Hold zu EPB:
- Der Fahrersicherheitsgurt wirdabgelegt und die Fahrertür geöffnet.
- Die Motorhaube wird geöffnet.
- Die Heckklappe wird geöffnet
- Das Fahrzeug steht länger als zehn Minuten.
- Das Fahrzeug steht längere Zeit an einer steilen Steigung.
ODM052021
L
L
i
i
c
c
h
h
t
t


a
a
u
u
s
s
VORSICHT
Überzeugen Sie sich beim
Losfahren mit der Auto-Hold-
Funktion stets davon, dass der
Bereich um das Fahrzeug herum
frei ist. Geben Sie behutsam Gas,
um ruckfrei anzufahren.

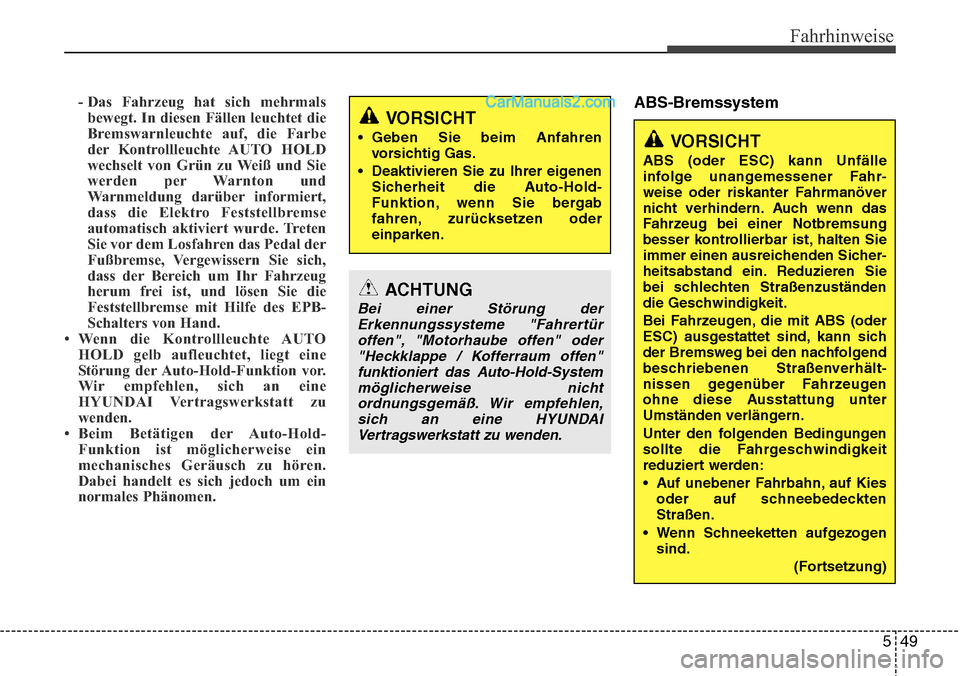

549
Fahrhinweise
- Das Fahrzeug hat sich mehrmalsbewegt. In diesen Fällen leuchtet die
Bremswarnleuchte auf, die Farbe
der Kontrollleuchte AUTO HOLD
wechselt von Grün zu Weiß und Sie
werden per Warnton und
Warnmeldung darüber informiert,
dass die Elektro Feststellbremse
automatisch aktiviert wurde. Treten
Sie vor dem Losfahren das Pedal der
Fußbremse, Vergewissern Sie sich,
dass der Bereich um Ihr Fahrzeug
herum frei ist, und lösen Sie die
Feststellbremse mit Hilfe des EPB-
Schalters von Hand.
• Wenn die Kontrollleuchte AUTO HOLD gelb aufleuchtet, liegt eine
Störung der Auto-Hold-Funktion vor.
Wir empfehlen, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
• Beim Betätigen der Auto-Hold- Funktion ist möglicherweise ein
mechanisches Geräusch zu hören.
Dabei handelt es sich jedoch um ein
normales Phänomen.ABS-Bremssystem
VORSICHT
• Geben Sie beim Anfahren
vorsichtig Gas.
• Deaktivieren Sie zu Ihrer eigenen Sicherheit die Auto-Hold-
Funktion, wenn Sie bergab
fahren, zurücksetzen oder
einparken.
ACHTUNG
Bei einer Störung derErkennungssysteme "Fahrertüroffen", "Motorhaube offen" oder"Heckklappe / Kofferraum offen"funktioniert das Auto-Hold-Systemmöglicherweise nichtordnungsgemäß. Wir empfehlen,sich an eine HYUNDAIVertragswerkstatt zu wenden.
VORSICHT
ABS (oder ESC) kann Unfälle
infolge unangemessener Fahr -
weise oder riskanter Fahrmanöver
nicht verhindern. Auc
h wenn das
Fahrzeug bei einer Notbremsung
besser kontrollierbar ist, halten Sie
immer einen ausreichenden Sicher -
heitsabstand ein. Reduzieren Sie
bei sc hlec
hten Straßenzuständen
die Geschwindigkeit.
Bei F ahrz

eugen, die mit ABS (oder
ESC) ausgestattet sind, kann sich
der Bremsweg bei den nachfolgend
beschriebenen Straßenverhält -
nissen gegenüber Fahrzeugen
ohne diese Ausstattung unter
Umständen verläng ern.
Unter den f olg

enden Bedingungen
sollte die Fahrgeschwindigkeit
reduziert werden:
• Auf unebener Fahrbahn, auf Kies oder auf schneebedeckten
Straßen.
• Wenn Schneeketten aufgezogen sind.
(Fortsetzung)

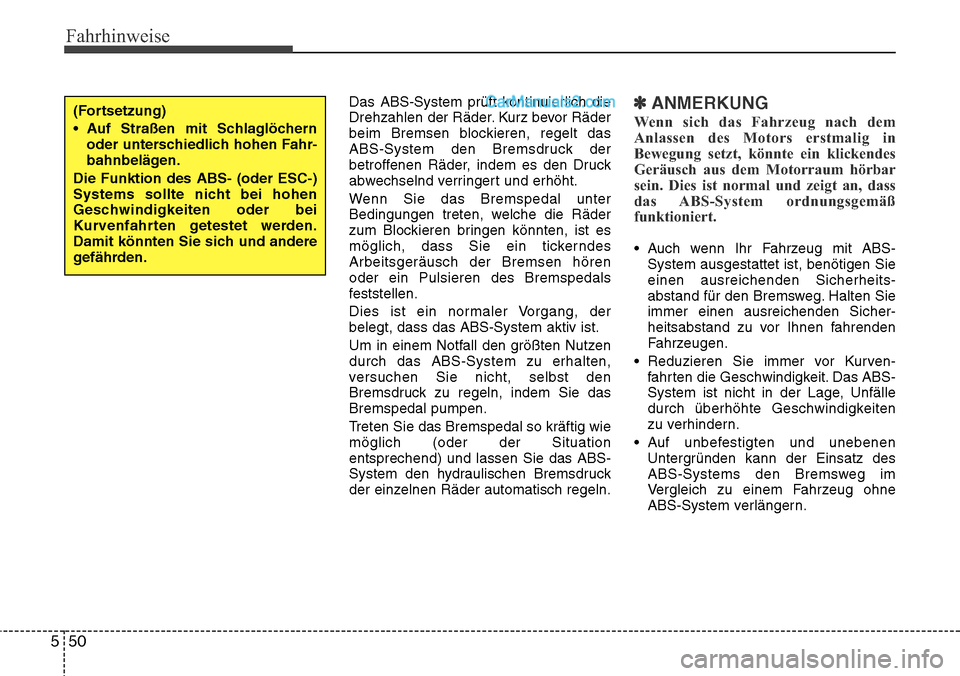

Fahrhinweise
50
5
Das ABS-System prüft kontinuierlich die
Drehzahlen der Räder. Kurz bevor Räder
beim Bremsen blockieren, regelt das
ABS-System den Bremsdruck der
betroffenen Räder, indem es den Druck
abwechselnd verringert und erhöht.
Wenn Sie das Bremspedal unter
Bedingungen treten, welche die Räder
zum Blockieren bringen könnten, ist es
möglich, dass Sie ein tickerndes
Arbeitsgeräusch der Bremsen hören
oder ein Pulsieren des Bremspedals
feststellen.
Dies ist ein normaler Vorgang, der
belegt, dass das ABS-System aktiv ist.
Um in einem Notfall den größten Nutzen
durch das ABS-System zu erhalten,
versuchen Sie nicht, selbst den
Bremsdruck zu regeln, indem Sie das
Bremspedal pumpen.
Treten Sie das Bremspedal so kräftig wie
möglich (oder der Situation
entsprechend) und lassen Sie das ABS-
System den hydraulischen Bremsdruck
der einzelnen Räder automatisch regeln.✽ANMERKUNG
Wenn sich das Fahrzeug nach dem
Anlassen des Motors erstmalig in
Bewegung setzt, könnte ein klickendes
Geräusch aus dem Motorraum hörbar
sein. Dies ist normal und zeigt an, dass
das ABS-System ordnungsgemäß
funktioniert.
• Auch wenn Ihr Fahrzeug mit ABS-
System ausgestattet ist, benötigen Sie
einen ausreichenden Sicherheits-
abstand für den Bremsweg. Halten Sie
immer einen ausreichenden Sicher-
heitsabstand zu vor Ihnen fahrenden
Fahrzeugen.
• Reduzieren Sie immer vor Kurven- fahrten die Geschwindigkeit. Das ABS-
System ist nicht in der Lage, Unfälle
durch überhöhte Geschwindigkeiten
zu verhindern.
• Auf unbefestigten und unebenen Untergründen kann der Einsatz des
ABS-Systems den Bremsweg im
Vergleich zu einem Fahrzeug ohne
ABS-System verlängern.
(Fortsetzung)
• Auf Straßen mit Schlaglöchernoder unterschiedlich hohen Fahr -
bahnbelägen.
Die Funktion des ABS- (oder ESC-)
Systems sollte nicht bei hohen
Gesc hwindigkeiten oder bei
K ur

venfahrten getestet werden.
Damit könnten Sie sich und andere
gefährden.

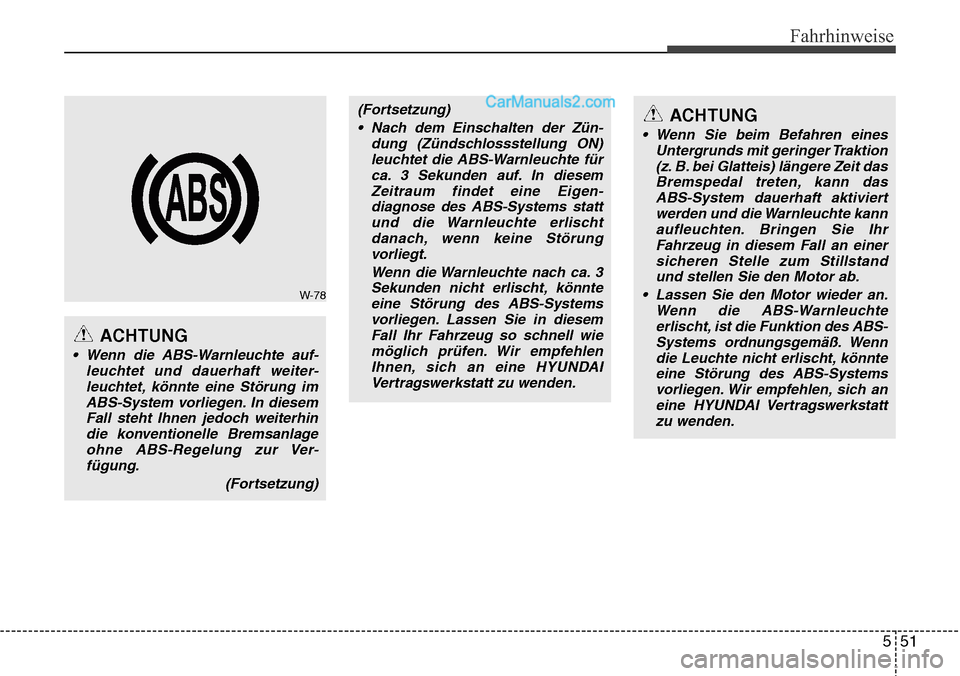

551
Fahrhinweise
W-78
ACHTUNG
• Wenn die ABS-Warnleuchte auf-
leuchtet und dauerhaft weiter -
leuchtet, könnte eine Störung im ABS-System vorliegen. In diesemF

all steht Ihnen jedoch weiterhin
die konventionelle Bremsanlage ohne ABS-Regelung zur Ver -
fügung.
(Fortsetzung)
(Fortsetzung)
• Nach dem Einschalten der Zün- dung (Zündschlossstellung ON)leuchtet die ABS-Warnleuchte fürca.

3 Sekunden auf. In diesem
Zeitraum findet eine Eigen- diagnose des ABS-Systems statt und die Warnleuc hte erlisc

ht
danach, wenn keine Störung vorliegt.
Wenn die Warnleuchte nach ca. 3Sekunden nicht erlischt, könnteeine Störung des ABS-Systemsvorliegen. Lassen Sie in diesemFall Ihr Fahrzeug so schnell wie möglich prüfen. Wir empfehlenIhnen, sich an eine HYUNDAIVertragswerkstatt zu wenden.
ACHTUNG
• Wenn Sie beim Befahren eines Untergrunds mit geringer Traktion(z. B. bei Glatteis) längere Zeit das Bremspedal treten, kann dasABS-System dauerhaft aktiviertwerden und die Warnleuchte kann aufleuchten. Bringen Sie IhrFahrzeug in diesem Fall an einer sicheren Stelle zum Stillstandund stellen Sie den Motor ab.
• Lassen Sie den Motor wieder an. Wenn die ABS-Warnleuchteerlischt, ist die Funktion des ABS- Systems ordnungsgemäß. Wenndie Leuchte nicht erlischt, könnteeine Störung des ABS-Systems vorliegen. Wir empfehlen, sich aneine HYUNDAI Vertragswerkstatt zu wenden.

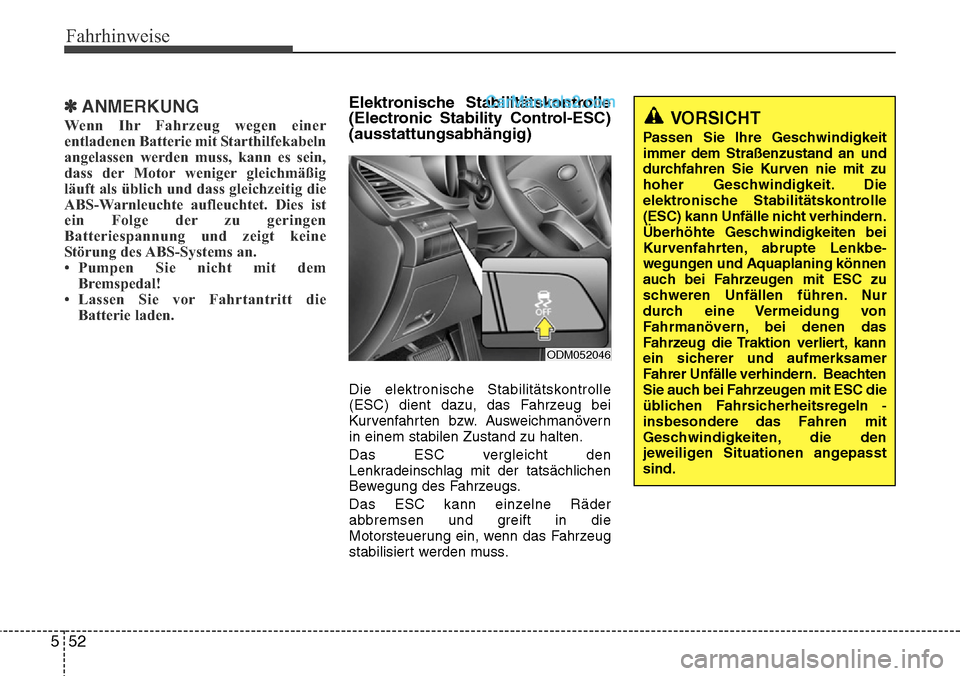

Fahrhinweise
52
5
✽ANMERKUNG
Wenn Ihr Fahrzeug wegen einer
entladenen Batterie mit Starthilfekabeln
angelassen werden muss, kann es sein,
dass der Motor weniger gleichmäßig
läuft als üblich und dass gleichzeitig die
ABS-Warnleuchte aufleuchtet. Dies ist
ein Folge der zu geringen
Batteriespannung und zeigt keine
Störung des ABS-Systems an.
• Pumpen Sie nicht mit dem
Bremspedal!
• Lassen Sie vor Fahrtantritt die Batterie laden.
Elektronische Stabilitätskontrolle
(Electronic Stability Control-ESC)
(ausstattungsabhängig)
Die elektronische Stabilitätskontrolle
(ESC) dient dazu, das Fahrzeug bei
Kurvenfahrten bzw. Ausweichmanövern
in einem stabilen Zustand zu halten.
Das ESC vergleicht den
Lenkradeinschlag mit der tatsächlichen
Bewegung des Fahrzeugs.
Das ESC kann einzelne Räder
abbremsen und greift in die
Motorsteuerung ein, wenn das Fahrzeug
stabilisiert werden muss.
ODM052046
VORSICHT
Passen Sie Ihre Geschwindigkeit
immer dem Straßenzustand an und
durchfahren Sie Kurven nie mit zu
hoher Geschwindigkeit. Die
elektronische Stabilitätskontrolle
(ESC) kann Unfälle nicht verhindern.
Überhöhte Geschwindigkeiten bei
Kurvenfahrten, abrupte Lenkbe -
wegungen und Aquaplaning können
auc h bei Fahrzeug

en mit ESC zu
schweren Unfällen führen. Nur
durch eine Vermeidung von
Fahrmanövern, bei denen das
Fahrzeug die Traktion verliert, kann
ein sicherer und aufmerksamer
Fahrer Unfälle verhindern. Beachten
Sie auch bei Fahrzeugen mit ESC die
üblichen Fahrsicherheitsregeln -
insbesondere das Fahren mit
Geschwindigkeiten, die den
jeweiligen Situationen angepasst
sind.

553
Fahrhinweise
Die elektronische Stabilitätskontrolle
(ESC) ist ein System, das dem Fahrer
hilft, unter widrigen Umständen die
Kontrolle über das Fahrzeug zu behalten.
Es ist kein Ersatz für ein sicheres
Fahrverhalten. Faktoren wie
Geschwindigkeit, Straßenzustand und
Lenkeinschlag können dazu führen, dass
das ESC-System nicht mehr verhindern
kann, dass die Kontrolle über das
Fahrzeug verloren geht. Als Fahrer liegt
es immer in Ihrer Verantwortung, die
Geschwindigkeit den Umständen
anzupassen und genügend Sicherheits-
reserven einzuhalten.
Wenn Sie das Bremspedal unter
Bedingungen treten, welche die Räder
zum Blockieren bringen könnten, ist es
möglich, dass Sie ein tickerndes
Arbeitsgeräusch der Bremsen hören
oder ein Pulsieren des Bremspedals
feststellen. Dabei handelt es sich um ein
normales Phänomen, das anzeigt, dass
das ESC-System aktiv ist.✽ANMERKUNG
Wenn sich das Fahrzeug nach dem
Anlassen des Motors erstmalig in
Bewegung setzt, könnte ein klickendes
Geräusch aus dem Motorraum hörbar
sein. Dies ist normal und zeigt an, dass
das ESC-System ordnungsgemäß
funktioniert.
ESC-Funktion
ESC eingeschaltet• Nach dem Einschalten derZündung leuchten die
Kontrollleuchten ESC und
ESC OFF (AUS) für ca. 3
Sekunden auf. Danach ist das
ESC-System eingeschaltet.
• Um das ESC-System abzuschalten, drücken Sie bei
eingeschalteter Zündung
mindestens eine halbe
Sekunde lang die ESC OFF-
Taste. (Die Leuchte ESC OFF
leuchtet danach auf.) Um das
ESC-System wieder einzu-
schalten, drücken Sie die
ESC OFF-Taste erneut. Die
Leuchte ESC OFF erlischt
danach.
• Beim Anlassen des Motors kann ein leises Ticker-
Geräusch hörbar sein. Dieses
Geräusch entsteht während
der automatischen Eigen-
diagnose des ESC-Systems
und stellt keine Störung dar.
-

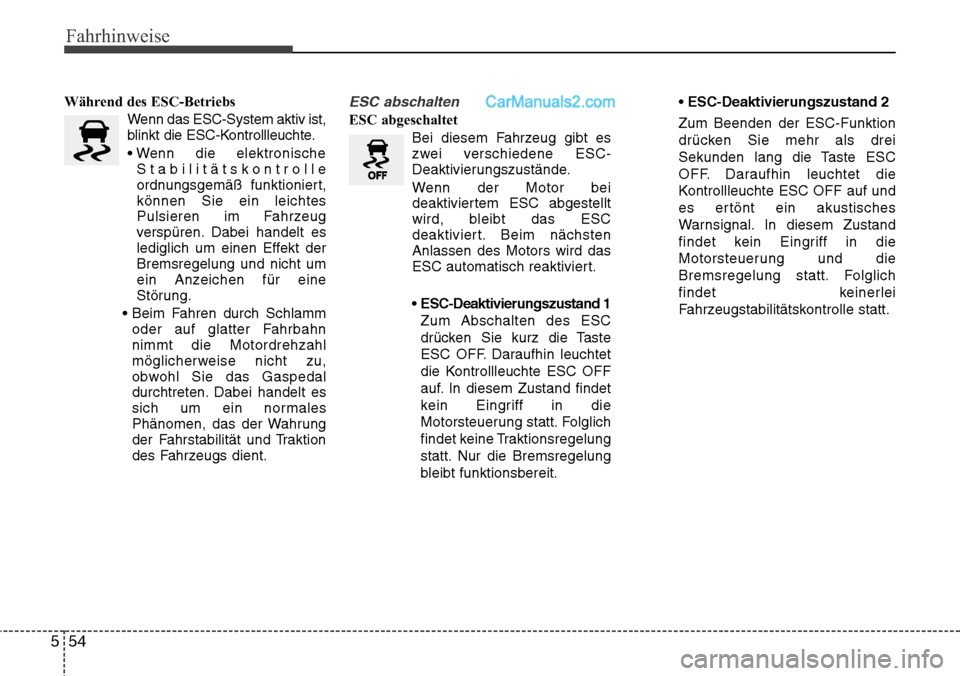

Fahrhinweise
54
5
Während des ESC-Betriebs
Wenn das ESC-System aktiv ist,
blinkt die ESC-Kontrollleuchte.
• Wenn die elektronischeStabilitätskontrolle
ordnungsgemäß funktioniert,
können Sie ein leichtes
Pulsieren im Fahrzeug
verspüren. Dabei handelt es
lediglich um einen Effekt der
Bremsregelung und nicht um
ein Anzeichen für eine
Störung.
• Beim Fahren durch Schlamm oder auf glatter Fahrbahn
nimmt die Motordrehzahl
möglicherweise nicht zu,
obwohl Sie das Gaspedal
durchtreten. Dabei handelt es
sich um ein normales
Phänomen, das der Wahrung
der Fahrstabilität und Traktion
des Fahrzeugs dient.ESC abschalten
ESC abgeschaltet
Bei diesem Fahrzeug gibt es
zwei verschiedene ESC-
Deaktivierungszustände.
Wenn der Motor bei
deaktiviertem ESC abgestellt
wird, bleibt das ESC
deaktiviert. Beim nächsten
Anlassen des Motors wird das
ESC automatisch reaktiviert.
• ESC-Deaktivierungszustand 1 Zum Abschalten des ESC
drücken Sie kurz die Taste
ESC OFF. Daraufhin leuchtet
die Kontrollleuchte ESC OFF
auf. In diesem Zustand findet
kein Eingriff in die
Motorsteuerung statt. Folglich
findet keine Traktionsregelung
statt. Nur die Bremsregelung
bleibt funktionsbereit. • ESC-Deaktivierungszustand 2
Zum Beenden der ESC-Funktion
drücken Sie mehr als drei
Sekunden lang die Taste ESC
OFF. Daraufhin leuchtet die
Kontrollleuchte ESC OFF auf und
es ertönt ein akustisches
Warnsignal. In diesem Zustand
findet kein Eingriff in die
Motorsteuerung und die
Bremsregelung statt. Folglich
findet keinerlei
Fahrzeugstabilitätskontrolle statt.

555
Fahrhinweise

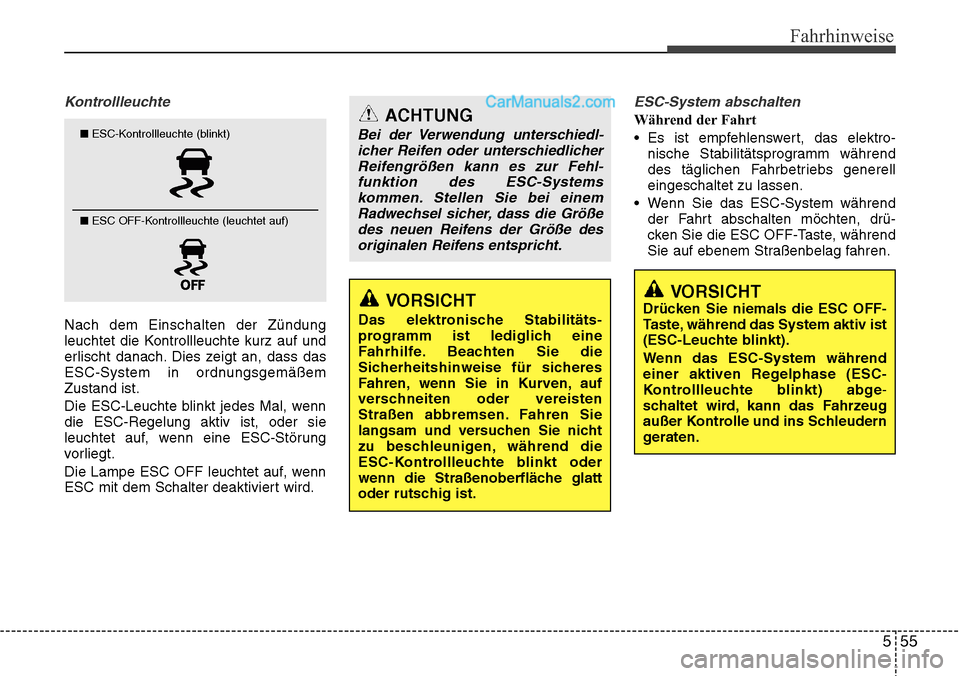

Kontrollleuchte
Nach dem Einschalten der Zündung
leuchtet die Kontrollleuchte kurz auf und
erlischt danach. Dies zeigt an, dass das
ESC-System in ordnungsgemäßem
Zustand ist.
Die ESC-Leuchte blinkt jedes Mal, wenn
die ESC-Regelung aktiv ist, oder sie
leuchtet auf, wenn eine ESC-Störung
vorliegt.
Die Lampe ESC OFF leuchtet auf, wenn
ESC mit dem Schalter deaktiviert wird.
ESC-System abschalten
Während der Fahrt
• Es ist empfehlenswert, das elektro-nische Stabilitätsprogramm während
des täglichen Fahrbetriebs generell
eingeschaltet zu lassen.
• Wenn Sie das ESC-System während der Fahrt abschalten möchten, drü-
cken Sie die ESC OFF-Taste, während
Sie auf ebenem Straßenbelag fahren.ACHTUNG
Bei der Verwendung unterschiedl -
icher Reifen oder unterschiedlicher Reifengrößen kann es zur Fehl-funktion des ESC-Systemskommen. Stellen Sie bei einem
Rad wec

hsel sicher, dass die Größe
des neuen Reifens der Größe des originalen Reifens entspricht.
VORSICHT
Das elektronische Stabilitäts-
programm ist lediglich eine
Fahrhilf e.
Beachten Sie die
Sicherheitshinweise für sicheres
Fahren, wenn Sie in Kurven, auf
verschneiten oder vereisten
Straßen abbremsen. Fahren Sie
langsam und versuchen Sie nicht
zu beschleunigen, während die
ESC-Kontrollleuchte blinkt oder
wenn die Straßenoberfläche glatt
oder rutschig ist.
VORSICHTDrücken Sie niemals die ESC OFF-
Taste, während das System aktiv ist
(ESC-Leuchte blinkt).
Wenn das ESC-System während
einer aktiven Regelphase (ESC-
Kontrollleuchte blinkt) abge-
schaltet wird, kann das Fahrzeug
außer Kontrolle und ins Schleudern
g

eraten.
■ ESC-Kontrollleuchte (blinkt)
■ ESC OFF-Kontrollleuchte (leuchtet auf)

Fahrhinweise
56
5

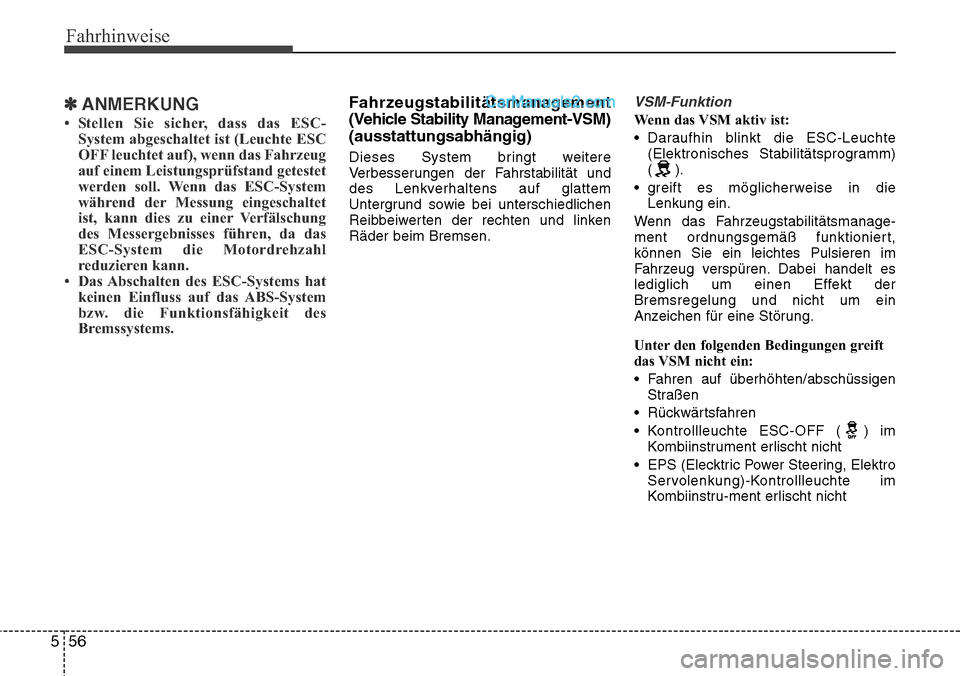

✽ANMERKUNG
• Stellen Sie sicher, dass das ESC-
System abgeschaltet ist (Leuchte ESC
OFF leuchtet auf), wenn das Fahrzeug
auf einem Leistungsprüfstand getestet
werden soll. Wenn das ESC-System
während der Messung eingeschaltet
ist, kann dies zu einer Verfälschung
des Messergebnisses führen, da das
ESC-System die Motordrehzahl
reduzieren kann.
• Das Abschalten des ESC-Systems hat keinen Einfluss auf das ABS-System
bzw. die Funktionsfähigkeit des
Bremssystems.
Fahrzeugstabilitätsmanagement
(Vehicle Stability Management-VSM)
(ausstattungsabhängig)
Dieses System bringt weitere
Verbesserungen der Fahrstabilität und
des Lenkverhaltens auf glattem
Untergrund sowie bei unterschiedlichen
Reibbeiwerten der rechten und linken
Räder beim Bremsen.
VSM-Funktion
Wenn das VSM aktiv ist:
• Daraufhin blinkt die ESC-Leuchte
(Elektronisches Stabilitätsprogramm)
().
• greift es möglicherweise in die Lenkung ein.
Wenn das Fahrzeugstabilitätsmanage-
ment ordnungsgemäß funktioniert,
können Sie ein leichtes Pulsieren im
Fahrzeug verspüren. Dabei handelt es
lediglich um einen Effekt der
Bremsregelung und nicht um ein
Anzeichen für eine Störung.
Unter den folgenden Bedingungen greift
das VSM nicht ein:
• Fahren auf überhöhten/abschüssigen Straßen
• Rückwärtsfahren
• Kontrollleuchte ESC-OFF ( ) im Kombiinstrument erlischt nicht
• EPS (Elecktric Power Steering, Elektro Servolenkung)-Kontrollleuchte im
Kombiinstru-ment erlischt nicht
